Wago 852-1813 Lean menedzselhető ipari Ethernet switch, 8 port 10/100/1000Base-T, 2 SFP-hely, redundáns tápellátás, SNMP v3, VLAN, RSTP és ERPS
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

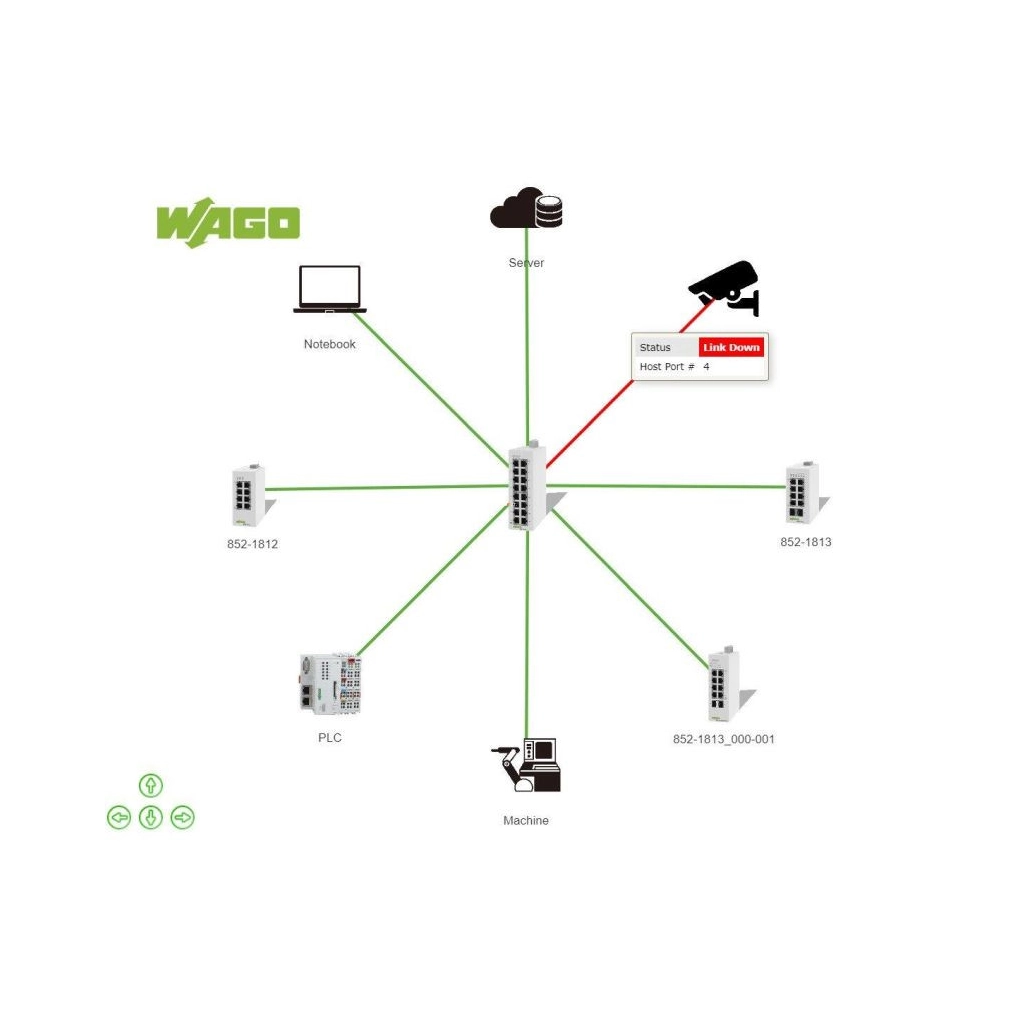

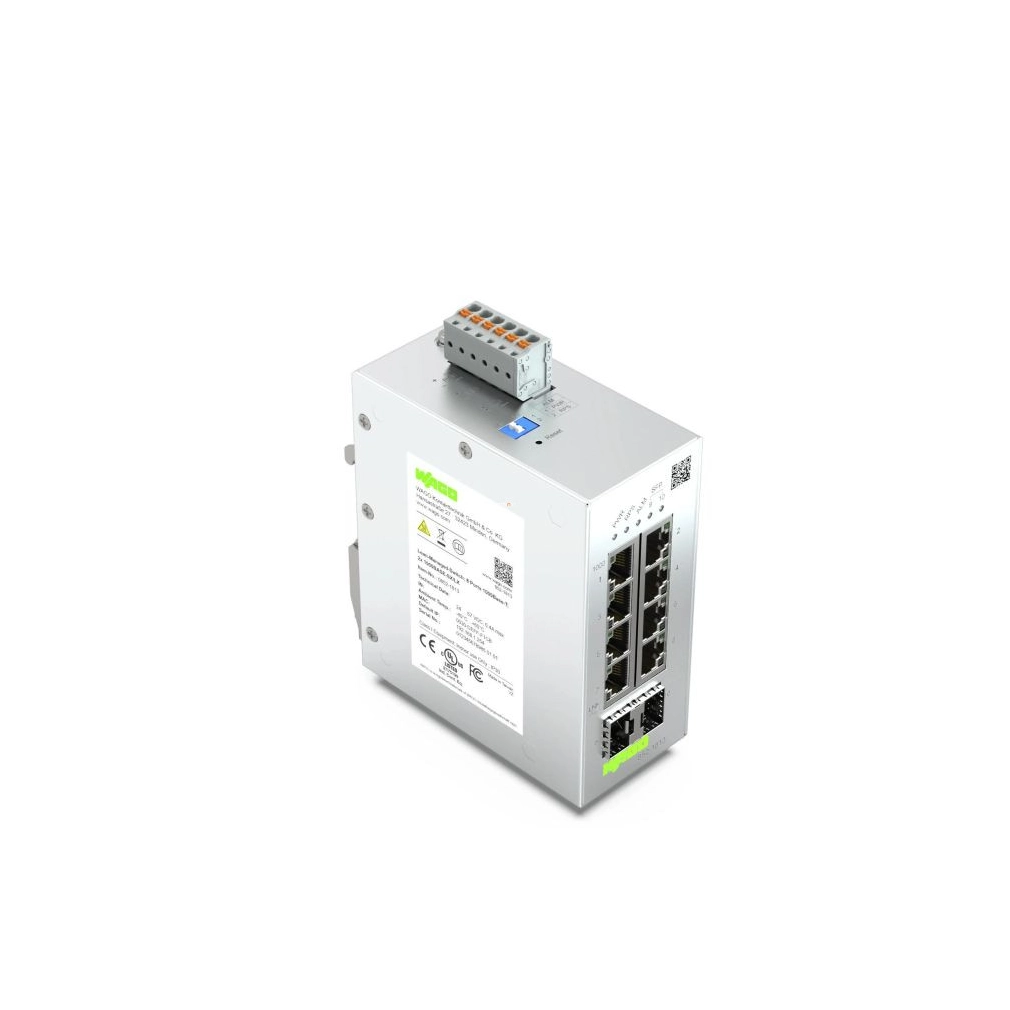

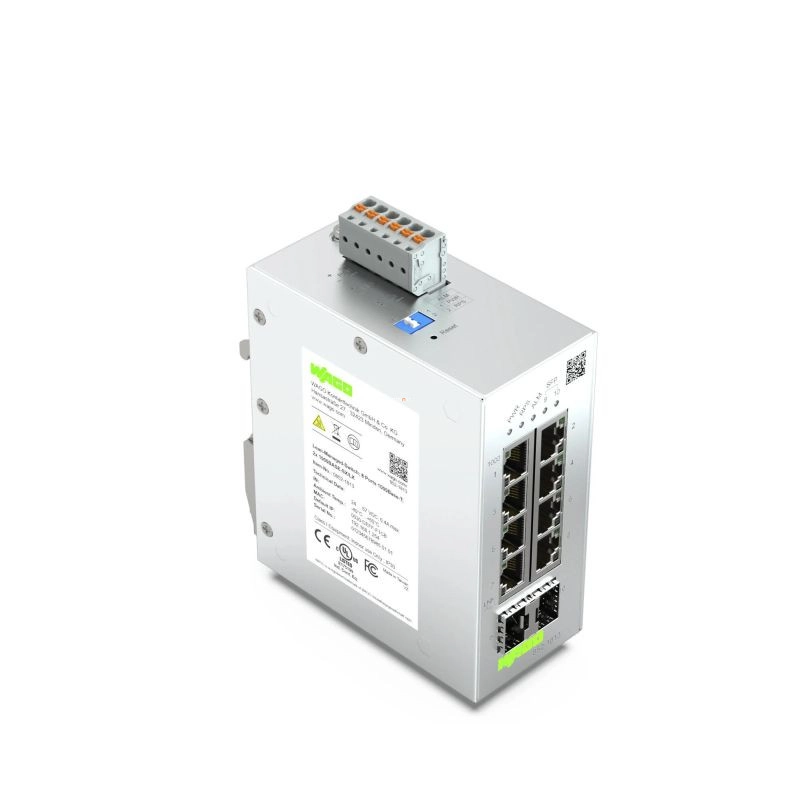

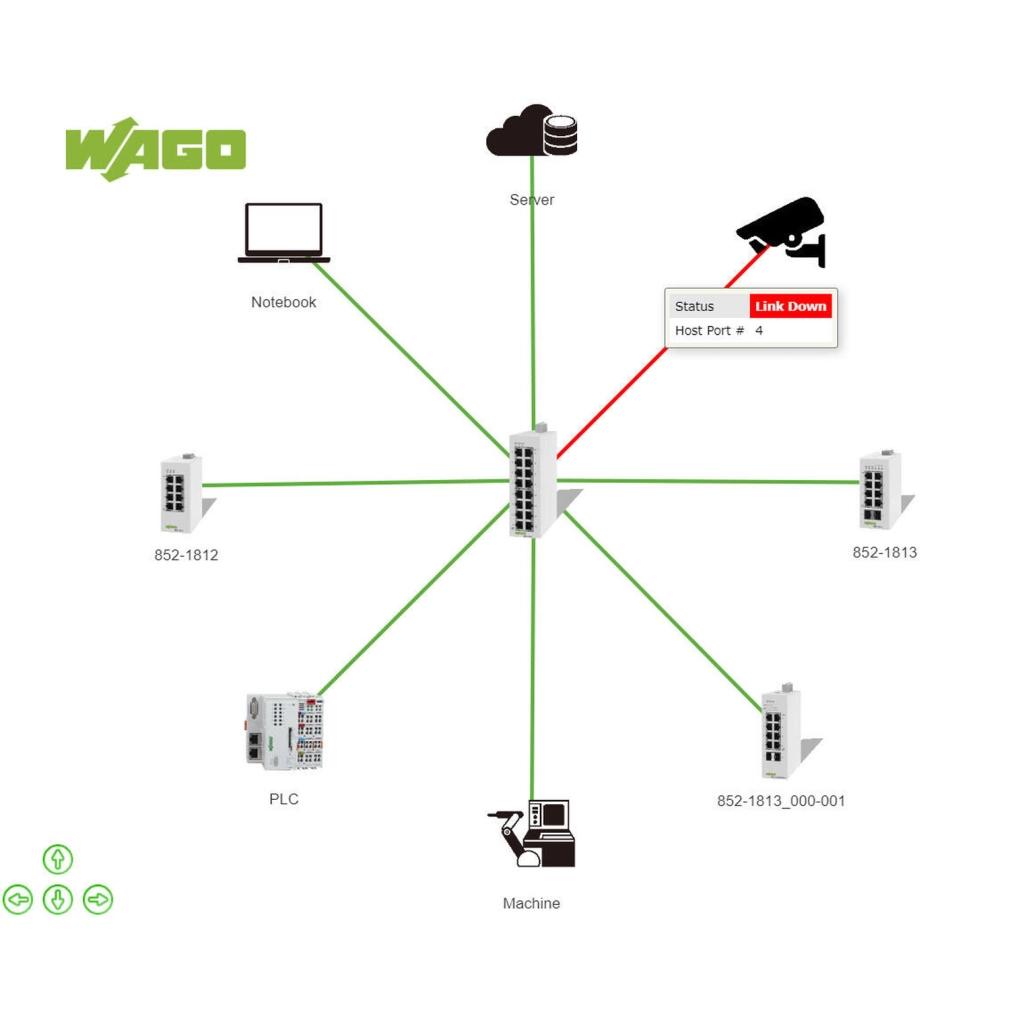

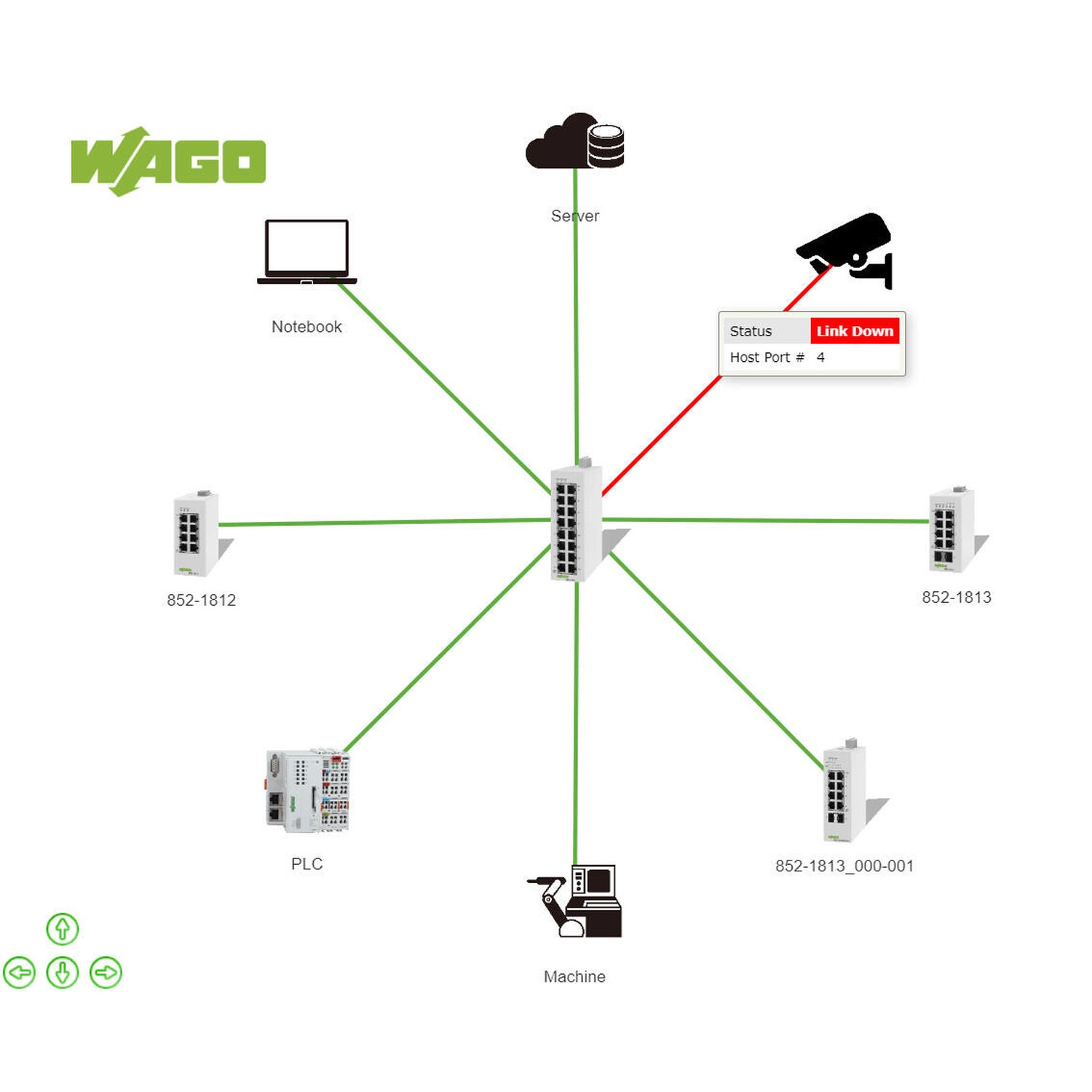

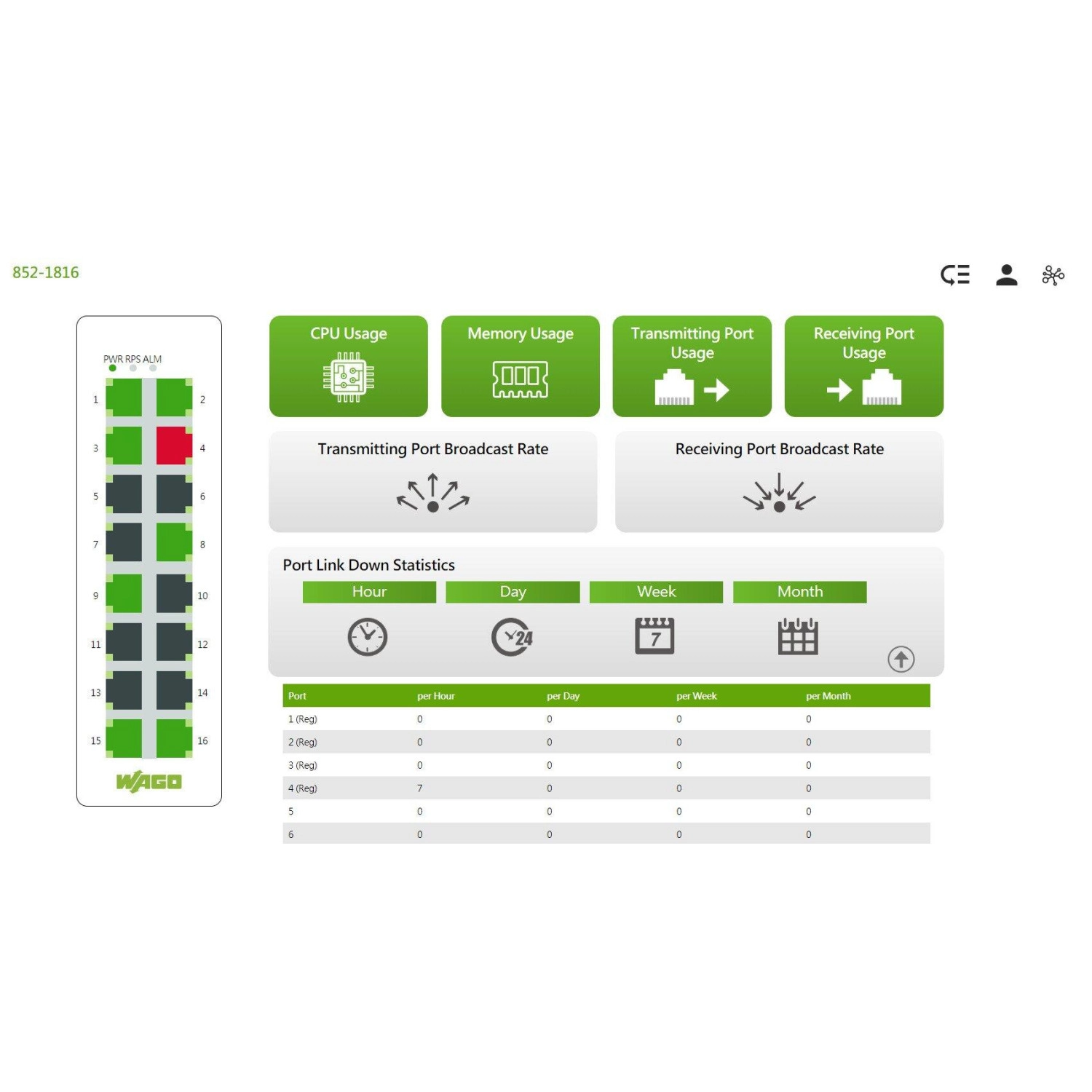

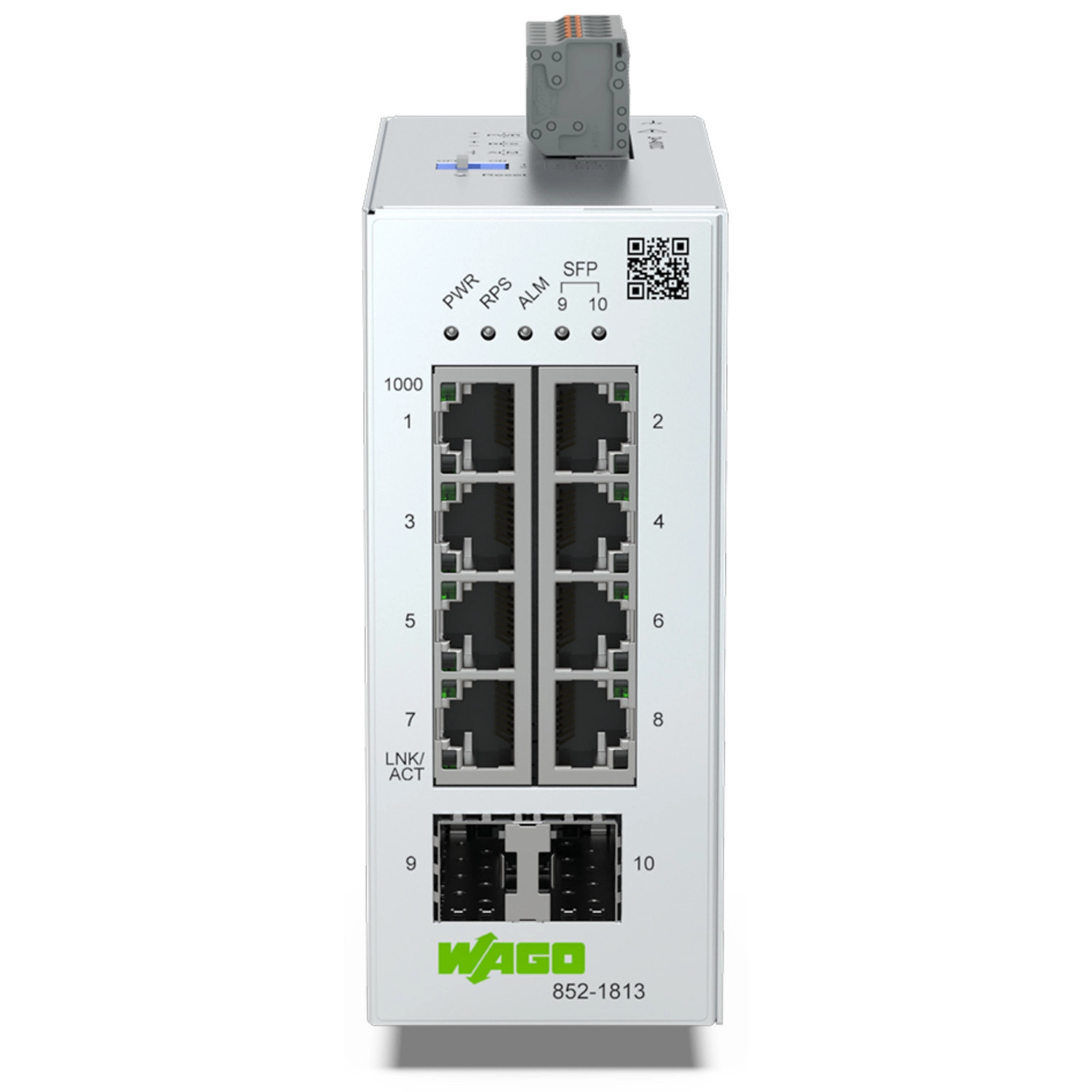

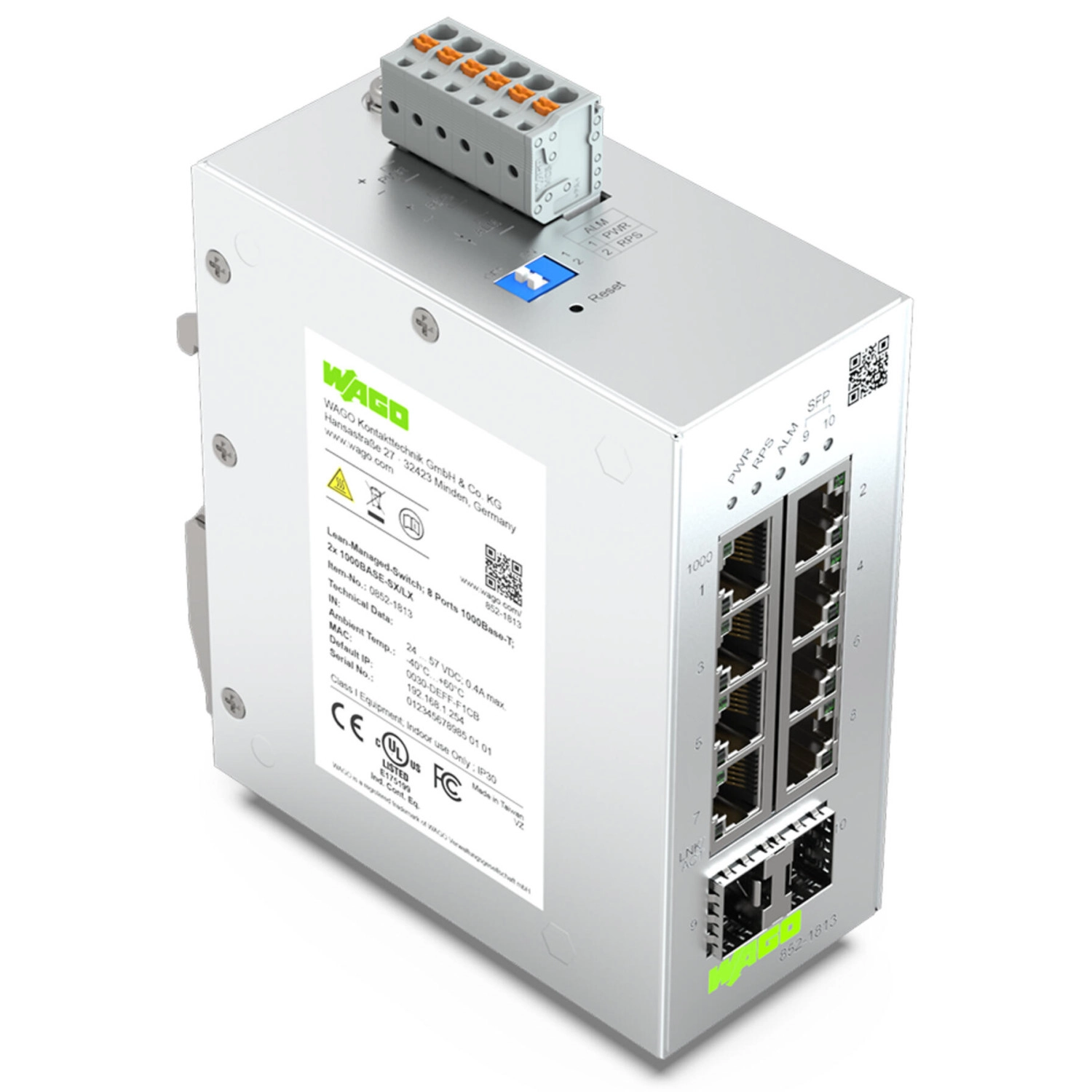

A Wago 852-1813 lean menedzselhető ipari ethernet switch 8 rézvezetékes hálózati porttal és két opcionális SFP-modult fogadó nyílással készül. Redundáns DC-tápellátással és relés távjelzéssel használható. A webes menedzsment, a topológiatérkép és a diagnosztikai dashboard segít áttekinteni a hálózat állapotát.
Hálózati és tápellátási adatok
| Kapcsolási mód | Nem blokkoló; tároló-továbbító |
|---|---|
| Rézvezetékes portok | 8 × RJ-45; 10/100/1000BASE-T |
| Redundancia | Redundáns DC-tápellátás |
| MAC-tábla | 8000 cím |
| Jumbo keret | 10000 byte |
| Tápfeszültség | 24–48 V DC; ±15%; UL szerint 24–48 V DC |
| Legnagyobb teljesítményfelvétel | 11 W |
| ESD; érintkezés / levegő | 8 kV / 15 kV |
| Optikai portok | 2 × SFP-nyílás; 100BASE-FX, illetve 1000BASE-SX/LX/ZX |
| Optikai közeg | Egymódusú és többmódusú; SX/LX modulok; a modulok opcionálisak |
| Legnagyobb áramfelvétel | 400 mA |
| Riasztórelé | Alaphelyzetben nyitott (NO); 1 A, 24 V DC |
| VLAN | Port- és címkealapú; legfeljebb 5 VLAN |
| Hozzáférés-vezérlés | Legfeljebb 32 ACL-bejegyzés; portbiztonság; IEEE 802.1X |
| Hálózati redundancia | STP; RSTP; ERPS v1/v2: switchenként legfeljebb 2 gyűrű, gyűrűnként legfeljebb 16 switch, átkapcsolási idő kisebb mint 800 ms |
| Konfigurálás | DIP kapcsoló a jelérintkezőhöz; webes menedzsment; parancssor; SNMP v1/v2c/v3 |
| Diagnosztika | Jelérintkező; Modbus TCP; portállapot, portstatisztika és terhelés; forgalomfigyelés; syslog; SNMP trap; hurokdiagnosztika; dashboard és topológiatérkép |
| További funkciók | Porttükrözés; riasztási küszöb; mentés és visszaállítás; rendszernapló; SSH/Telnet |
| Kommunikációs szabványok | IEEE 802.3; 802.3u; 802.3ab; 802.3z; 802.3x; 802.1d STP; 802.1w RSTP; 802.1Q; 802.1p; 802.1X; 802.1ab LLDP; 802.3az; ITU-T G8032 v1/v2 |
Méretek és környezet
| Szélesség | 50 mm / 1,969 inch |
|---|---|
| Magasság | 116 mm / 4,567 inch |
| Mélység | 100 mm / 3,937 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 570 g |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP30 |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Működési hőmérséklet | −40 … +60 °C |
| UL 61010 alkalmazás | Beltéri használat; 2. szennyezettségi fok |
| Rezgésállóság | IEC 60068-2-6 |
| Ütésállóság | IEC 60068-2-27 |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Megfelelőségi jelölés | CE |
Tanúsítványok és nyilatkozatok
| EAC | TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | Article 58-2, Clause 3; MSIP-REM-W43-ISW852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 852-1210 | SFP Modul 1000Base; LX Egymódusú 1310 nm LC; 10 km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
|---|---|
| 852-1200 | SFP Modul 1000Base; SX Multimódusú 850 nm LC; 0,55 km; Kiterjesztett hőmérséklettartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-1280 | SFP Modul 1000Base; ZX Egymódusú 1550 nm LC; 80km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-202 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; DDM; Extrém; ezüstszínű |
| 852-201/107-002 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; ezüstszínű |
| 852-201/107-030 | SFP Modul 100Base; LX Egymódusú 1310 nm LC; 30 km; ezüstszínű |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápellátást igényel?
24–48 V DC, ±15%; UL szerint24–48 V DC.
Hány RJ-45 portja van?
8 darab.
Tartozik hozzá SFP-modul?
Az SFP-modulok opcionális kiegészítők.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 852-1813 Lean menedzselhető ipari Ethernet switch, 8 port 10/100/1000Base-T, 2 SFP-hely, redundáns tápellátás, SNMP v3, VLAN, RSTP és ERPS műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 852-1813 |
| GTIN / EAN | 4066966072983 |
| Terméktípus | Lean menedzselhető ipari ETHERNET switch |
Hálózati és tápellátási adatok
| Kapcsolási mód | Nem blokkoló; tároló-továbbító |
|---|---|
| Rézvezetékes portok | 8 × RJ-45; 10/100/1000BASE-T |
| Redundancia | Redundáns DC-tápellátás |
| MAC-tábla | 8000 cím |
| Jumbo keret | 10000 byte |
| Tápfeszültség | 24–48 V DC; ±15%; UL szerint 24–48 V DC |
| Legnagyobb teljesítményfelvétel | 11 W |
| ESD; érintkezés / levegő | 8 kV / 15 kV |
| Optikai portok | 2 × SFP-nyílás; 100BASE-FX, illetve 1000BASE-SX/LX/ZX |
| Optikai közeg | Egymódusú és többmódusú; SX/LX modulok; a modulok opcionálisak |
| Legnagyobb áramfelvétel | 400 mA |
| Riasztórelé | Alaphelyzetben nyitott (NO); 1 A, 24 V DC |
| VLAN | Port- és címkealapú; legfeljebb 5 VLAN |
| Hozzáférés-vezérlés | Legfeljebb 32 ACL-bejegyzés; portbiztonság; IEEE 802.1X |
| Hálózati redundancia | STP; RSTP; ERPS v1/v2: switchenként legfeljebb 2 gyűrű, gyűrűnként legfeljebb 16 switch, átkapcsolási idő kisebb mint 800 ms |
| Konfigurálás | DIP kapcsoló a jelérintkezőhöz; webes menedzsment; parancssor; SNMP v1/v2c/v3 |
| Diagnosztika | Jelérintkező; Modbus TCP; portállapot, portstatisztika és terhelés; forgalomfigyelés; syslog; SNMP trap; hurokdiagnosztika; dashboard és topológiatérkép |
| További funkciók | Porttükrözés; riasztási küszöb; mentés és visszaállítás; rendszernapló; SSH/Telnet |
| Kommunikációs szabványok | IEEE 802.3; 802.3u; 802.3ab; 802.3z; 802.3x; 802.1d STP; 802.1w RSTP; 802.1Q; 802.1p; 802.1X; 802.1ab LLDP; 802.3az; ITU-T G8032 v1/v2 |
Méretek és környezet
| Szélesség | 50 mm / 1,969 inch |
|---|---|
| Magasság | 116 mm / 4,567 inch |
| Mélység | 100 mm / 3,937 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 570 g |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP30 |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Működési hőmérséklet | −40 … +60 °C |
| UL 61010 alkalmazás | Beltéri használat; 2. szennyezettségi fok |
| Rezgésállóság | IEC 60068-2-6 |
| Ütésállóság | IEC 60068-2-27 |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Megfelelőségi jelölés | CE |
Tanúsítványok és nyilatkozatok
| EAC | TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | Article 58-2, Clause 3; MSIP-REM-W43-ISW852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 852-1210 | SFP Modul 1000Base; LX Egymódusú 1310 nm LC; 10 km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
|---|---|
| 852-1200 | SFP Modul 1000Base; SX Multimódusú 850 nm LC; 0,55 km; Kiterjesztett hőmérséklettartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-1280 | SFP Modul 1000Base; ZX Egymódusú 1550 nm LC; 80km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-202 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; DDM; Extrém; ezüstszínű |
| 852-201/107-002 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; ezüstszínű |
| 852-201/107-030 | SFP Modul 100Base; LX Egymódusú 1310 nm LC; 30 km; ezüstszínű |
Származás és besorolás
| Származási ország | TW (Tajvan) |
|---|---|
| Vámtarifaszám | 85176200000 |
Termékbesorolások
| UNSPSC | 43222612 |
|---|---|
| ETIM 9.0 | EC000734 |
| ETIM 10.0 | EC000734 |
| ECCN | 5A992.C |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.07.09. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 852-1813 Lean menedzselhető ipari Ethernet switch, 8 port 10/100/1000Base-T, 2 SFP-hely, redundáns tápellátás, SNMP v3, VLAN, RSTP és ERPS használati útmutató
Biztonság és helyválasztás
Minden tápforrást kapcsolj ki szerelés, javítás vagy karbantartás előtt. A készüléket zárható burkolatban, szekrényben vagy villamos üzemi helyiségben, csak jogosult szakképzett személyek számára hozzáférhetően szereld fel.
Biztosíts megfelelő hőelvezetést és szellőzést; ne helyezz nehéz tárgyat a készülékre. Tartsd be a −40…+60 °C üzemi tartományt és a kondenzációmentes páratartalmat.
A földelőcsavart kösd a földpotenciálhoz; megfelelő védővezető nélkül a switch nem üzemeltethető.
Tartsd be az ESD- és EMC-előírásokat, a helyes polaritást és kapocskiosztást. Sérült készüléket cserélj ki. Kizárólag LAN-csatlakoztatásra használható.
Az optikai nyílásba ne nézz: láthatatlan lézersugárzás léphet ki.
DIN-sínre szerelés és eltávolítás
Felülről helyezd a készüléket a DIN-sínre, majd pattintsd a helyére.
Eltávolításhoz megfelelő szerszámmal nyomd lefelé a switch alatti fémfület, oldd le a sínről, majd emeld le.
Táp és riasztás

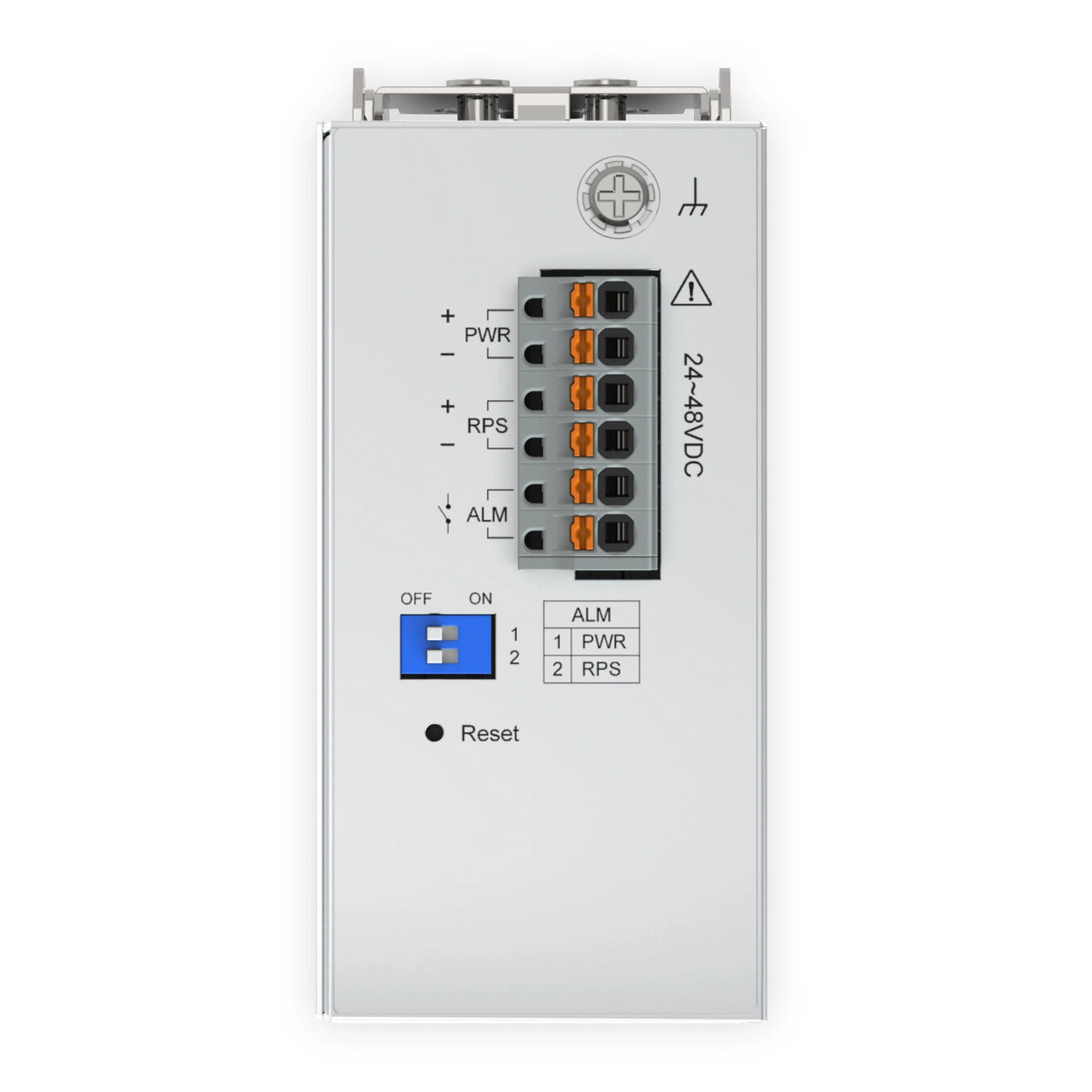

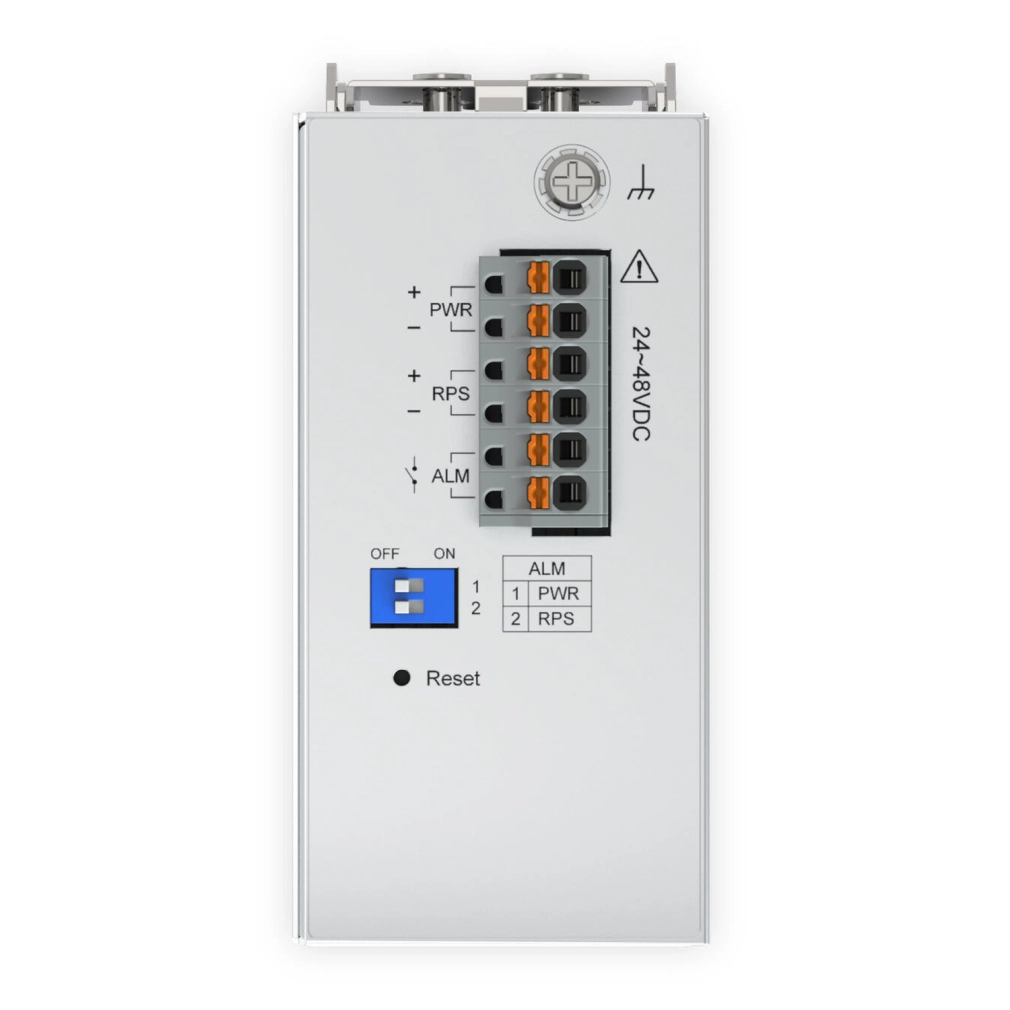

A hatpólusú csatlakozó PWR +/− pontja az elsődleges, RPS +/− pontja a másodlagos 24–48 V DC-tápé; a két ALM pont a külső riasztásé.
Csatlakoztasd a földelővezetőt, illeszd be az anyacsatlakozót és finom mozgatással ellenőrizd, hogy stabilan ül. A rugót csavarhúzóval vagy működtetőszerszámmal nyisd a vezeték be- vagy kikötéséhez.

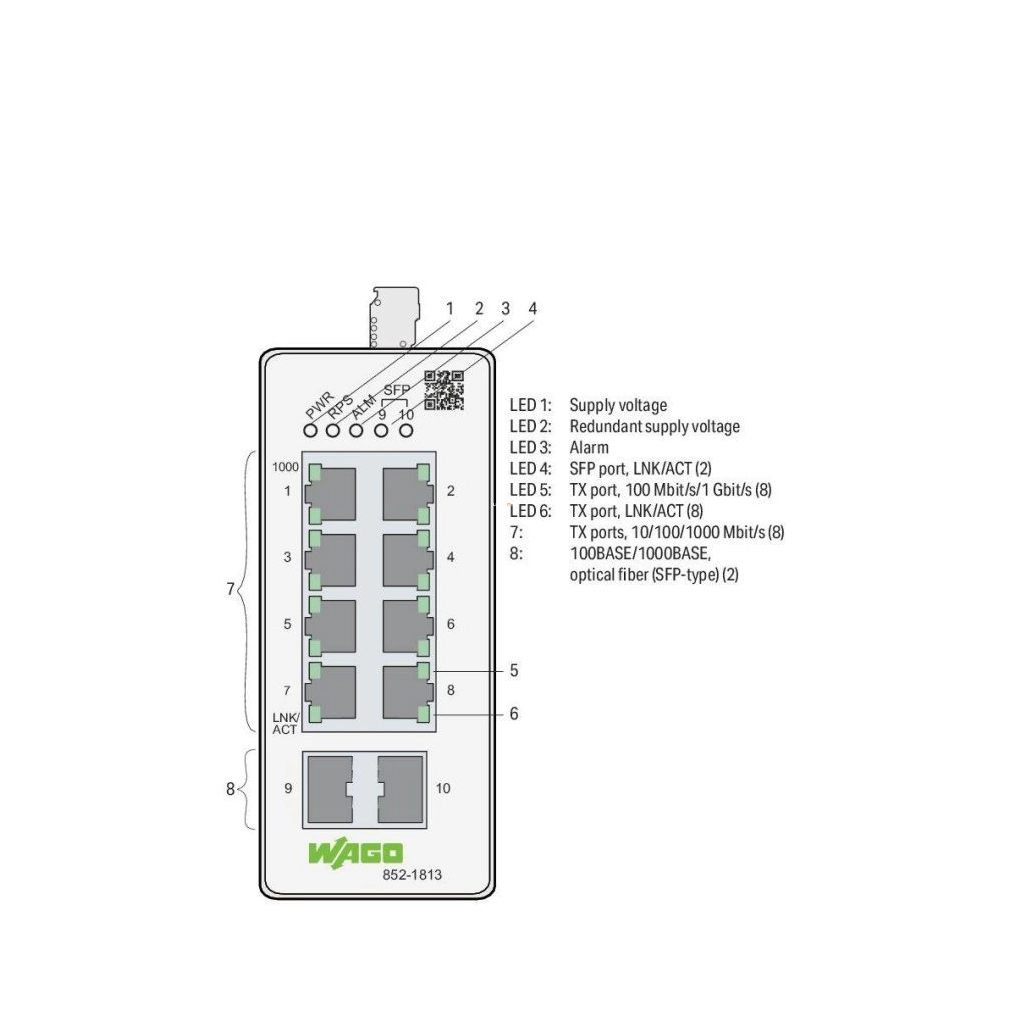

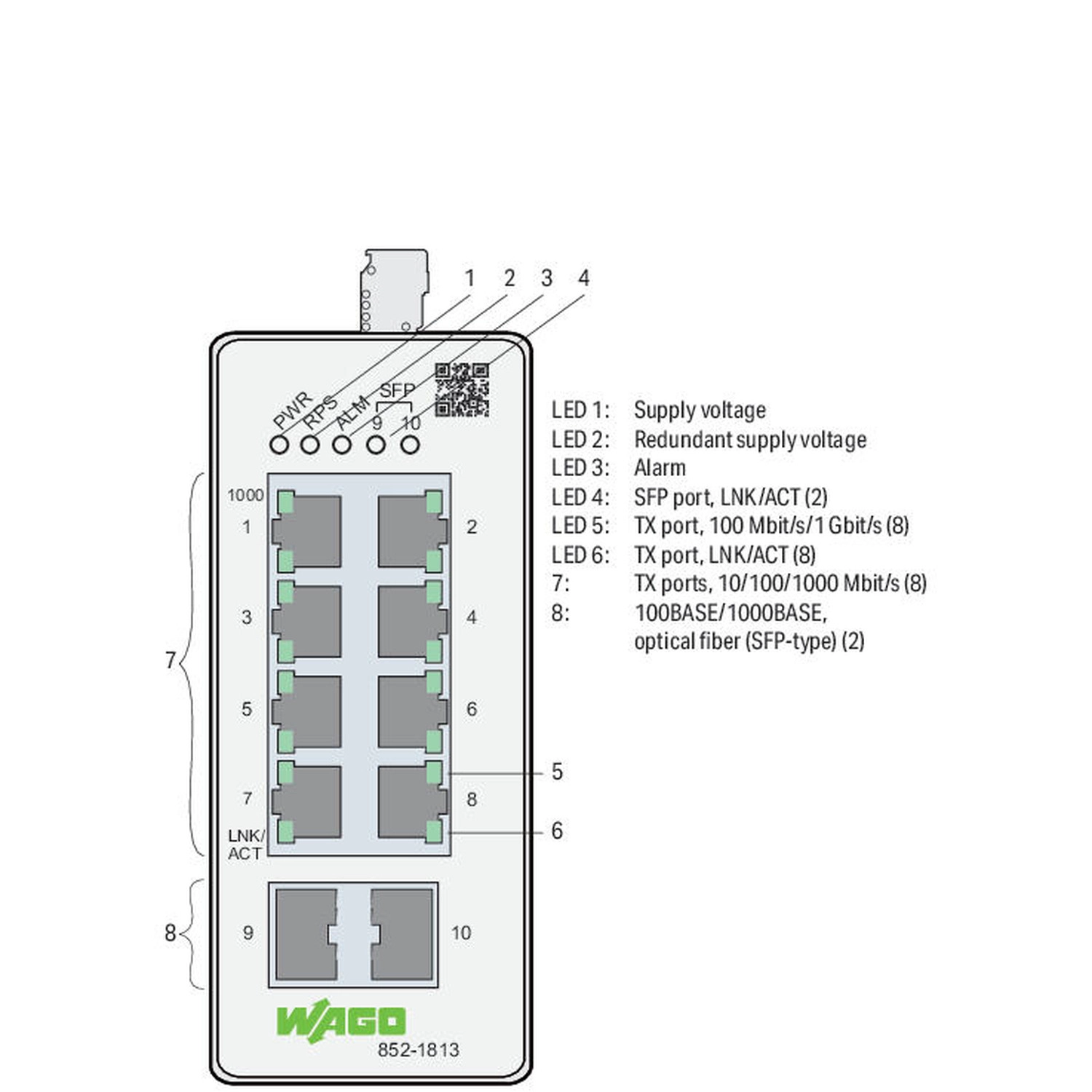

A bekötés után, tápfeszültség mellett ellenőrizd a PWR, illetve a redundáns tápnál az RPS LED-et. Kikapcsolt LED esetén ellenőrizd a vezeték és csatlakozó illeszkedését. A készüléknek nincs külön tápkapcsolója.
A külső riasztást a két ALM pontra csatlakoztasd; a jelérintkező névleges terhelése 1 A, 24 V DC.
Optikai csatlakozás
Az LC csatlakozóhoz válassz megfelelő SFP-modult. A védősapkákat vedd le és őrizd meg; nem használt optikai porton helyezd vissza őket.
Helyezd be az SFP-modult. Ellenőrizd a csatlakozók tisztaságát; a kábelcsatlakozó tiszta törlővel vagy kevés etanollal átitatott vattával tisztítható.
A kábelt a switch LC-portjához és a másik eszköz optikai portjához csatlakoztasd; a csatlakozó hallhatóan pattanjon a helyére. A port LED-jén ellenőrizd a kapcsolatot.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
