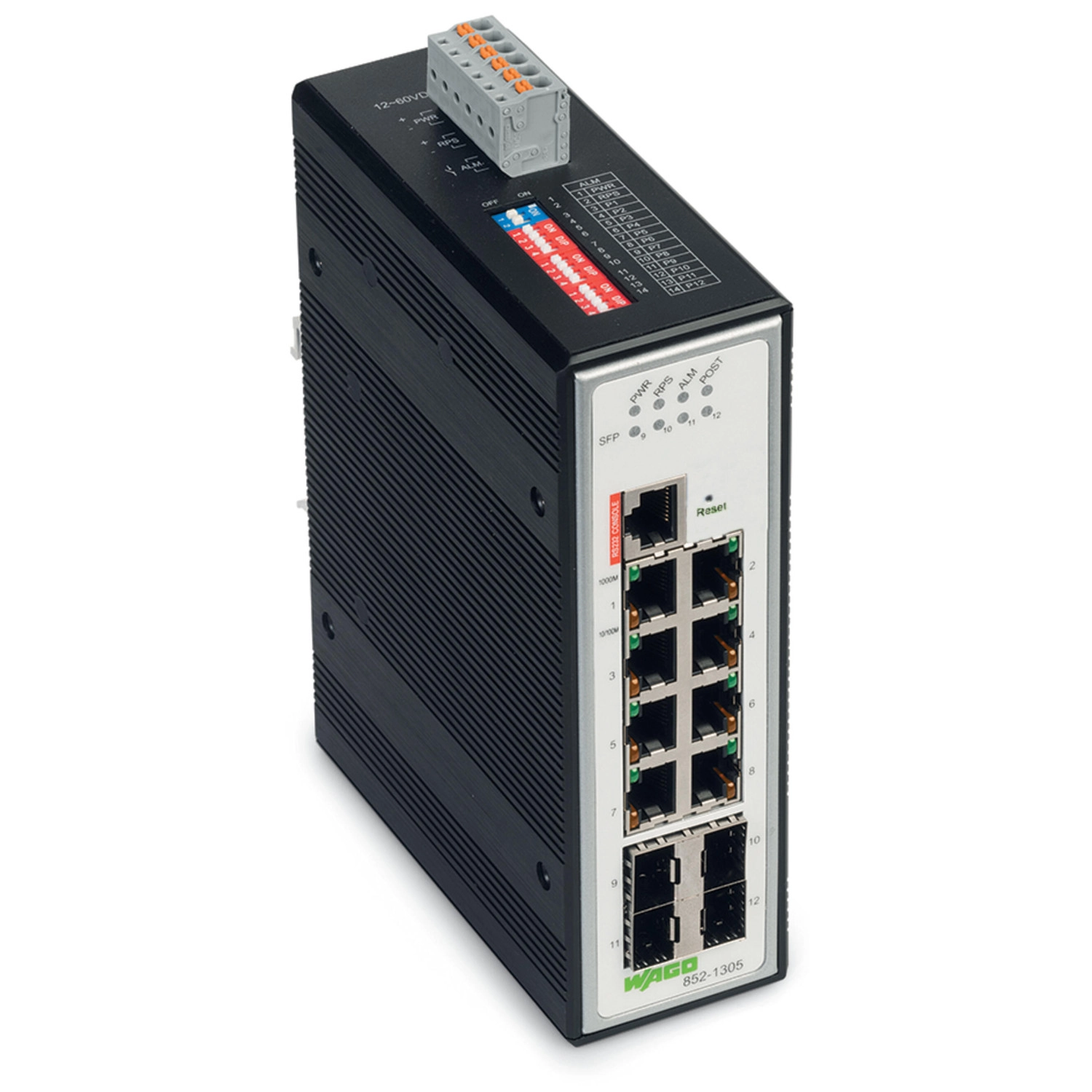

Wago 852-1305 ipari menedzselhető Ethernet switch, 8 port 10/100/1000Base-T, 4 SFP-hely 1000Base-SX/LX, 12–60 V DC, fémes fekete
RRP:666 529 Ft
659 863 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
574 714 Ft
nettó 452 531 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 852‐1305 ipari menedzselt switch egy nyolcportos 10/100/1000Base‐T-ből és egy négyportos SFP-1000Base‐SX/LX-ből álló (opcionális SFP modulokkal ellátott) konfigurálható ETHERNET switch. A robusztus készülékházba helyezett switch kezeli a redundáns megtáplálást és relés távfelügyeletet végez. A számos ETHERNET switch opcióval együtt ezek a funkciók valóban széles körű felhasználásra teszik alkalmassá. Jellemzők: Webalapú/SNMP menedzsment Redundáns DC tápellátás Széles tápfeszültség-tartomány: 12 … 60 VDC DIP kapcsolók a riasztási funkciók beállításához Teljes mértékben megfelel az IEEE 802.3, 802.3u, 802.3z, 802.3x, 802.3ad, 802.3ab, 802.1d, 802.1q, 802.1p, 802.1w, 802.1x szabványoknak Xpress Ring (redundáns gyűrű, helyreállítás < 50 ms) Nem blokkoló (non-blocking) és tároló-továbbító (store-and-forward) kapcsolási mód, gyors elágazású protokoll (rapid spanning tree protocol - RSTP) Autonegotiation mindegyik 10/100/1000Base-T portnál Auto-MDI/MDIX (keresztkábel) mindegyik 10/100/1000Base-T portnál VLAN (802.1q) VID IGMP snooping a multicast szűréshez Port konfiguráció, státusz, statisztika Port trunking SNMP v1/v2 és RMON
A Wago 852-1305 nyolc 10/100/1000Base-T portot és négy, opcionális SFP modulhoz használható foglalatot tartalmaz. A menedzselhető ipari switch webes és SNMP beállítást, redundáns megtáplálást és relés felügyeletet támogat.
Műszaki, csatlakozási és környezeti adatok
| Kapcsolási mód | Nem blokkoló (non-blocking); tároló-továbbító (store-and-forward) |
|---|---|
| 1000Base-T portok száma | 8 |
| 1000Base SX/LX portok száma | 4 |
| Kommunikációs szabványok | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x áramlásszabályozás IEEE 802.1w Gyors elágazású fa (rapid spanning tree) protokoll (RSTP) IEEE 802.1Q VLAN címkézés IEEE 802.1ab Kapcsolati réteget feltáró (link layer discovery) protokoll (LLDP) IEEE 802.1p Rangsor IEEE 802.1X Port hitelesítés ITU-T G8032v1/v2 Ethernet ring védelmi átkapcsolás (ERPS) |
| Redundanciafunkciók | Redundáns DC tápellátás; STP; RSTP; MSTP; Jet Ring < 300 ms; Xpress Ring < 20 ms; párosítás (dual homing) < 20 ms; dupla gyűrű (dual ring); ERPSv2 < 50 ms; LCAP |
| Konfigurációs lehetőségek | DIP kapcsoló jelérintkezéshez Parancssori interfész SNMPv1/v2c/v3 |
| Diagnosztika | Jelérintkezés; Modbus/TCP; port állapota; port statisztika; port terhelése; forgalom monitorozás; SFP információ; Syslog; e-mail-figyelmeztetés; SNMP trap Riasztóérintkező; riasztórelé; alaphelyzetben nyitott (NO); 1 A, 24 V DC-nél |
| MAC-tábla (méret) | 16000 cím |
| Jumbo keret méret | 10000 byte |
| Tápfeszültség | 12 … 60 VDC; 24 VDC (DNV GL); 24, 48 VDC (LR); Kábelhossz: 3 m-nél kisebb |
| Legnagyobb fogyasztás | 18 W |
| Legnagyobb fogyasztás | 1500 mA |
| ESD érintkezési / levegős kisülés | 8 kV / 15 kV |
| Adatátviteli sebesség | Rézvezeték: 10/1000 Mbit/s; Üvegszálas optikai:1000 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték: Cat. 5 vagy nagyobb, max. 100 m vezetékhossz; Üvegszálas optikai: SX multimódusú, LX egymódusú |
| Optikai szál típusa | Egymódusú és többmódusú |
| VLAN | Port és címke alapú (4k VID) |
| Vezérlések | 14 x DIP kapcsoló: riasztás (alarm) funkció tápkimaradás esetén és 1 … 12 portok; 1 x reset gomb: újraindítja a rendszert |
| Indikátorok | Eszköz: LED (PWR, RPS, POST) zöld: tápegység (elsődleges), redundáns tápegység (másodlagos), POST funkció; LED (ALM) piros: riasztás; LED (SFP) zöld, üvegszáloptikai portok állapota; portonként: LED (100, LNK/ACT) zöld: állapot visszajelzés 100 Mbit/s, LNK/ACT 1 … 8 portok |
| Csatlakozástechnika: kommunikáció/terepibusz | Rézvezeték: 8 x RJ-45; Üvegszálas optikai: 4 x SFP-nyílás (pl. SFP modullal és LC üvegszálas optikai csatlakozással) |
| Csatlakozástechnika: tápellátás | 1 x Beépített apacsatlakozó: 231-436/001-000; kiegészítőként anyacsatlakozó (MCS csatlakozók): 2231-106/026-000 |
| Csatlakozástechnika: eszközkonfiguráció | 1 x RS-232 soros interfész |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 162 mm / 6,378 inch |
| Mélység | 120 mm / 4,724 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | fémes fekete |
| Készülékház anyaga | Alumínium |
| Tűzterhelés | 0,206 MJ |
| Tömeg | 910 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C (-40 … +70 °C (CE); -25 … +70 °C (DNV GL); +5 … +70 °C (LR)) |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
| Védettség típusa | IP30 |
| UL alkalmazási környezet | UL61010 szerinti beltéri használat |
| Szennyezettségi fok (5) | 2, UL61010 szerint |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
Működési jellemzők
| További hálózati funkciók | IGMP snooping multicast szűréshez; portkonfiguráció, állapot és statisztika; port trunking; RMON; autonegotiation és Auto-MDI/MDIX minden 10/100/1000Base-T porton. |
|---|---|
| Bevezető szabványlistája | IEEE802.3, 802.3u, 802.3z, 802.3x, 802.3ad, 802.3ab, 802.1d, 802.1q, 802.1p, 802.1w, 802.1x; a részletes műszaki lista külön szerepel. |
| SNMP verziók | A bevezető SNMPv1/v2 és RMON funkciókat említ; a műszaki táblázat SNMPv1/v2c/v3 konfigurációt közöl. |
Eltérő megadások és alkalmazási feltételek
| Xpress Ring két megadása | A bevezető 50 ms-nál kisebb helyreállítási időt, a redundanciatáblázat 20 ms-nál kisebb értéket közöl. A két adat külön szöveghelyhez tartozik. |
|---|---|
| Optikai kivitel eltérő nevei | A megnevezés és a műszaki táblázat négy 1000Base-SX/LX portot jelöl; a bevezető SFP-100Base-SX/LX megfogalmazást használ. Az optikai portokhoz opcionális SFP modul szükséges. |
| Sebesség és LED feliratozás | A portleírás 10/100/1000Base-T; a „Baud ráta” sor 10/1000 Mbit/s, a LED-adatsor „100” és „100 Mbps” megjelölést használ. A saját előlapi rajz külön 1000 Mbit/s és 10/100 Mbit/s LED-et jelöl; ezek eltérő forráshelyek, nem új sebességkorlátozások. |
Szerelési és biztonsági feltételek
| Képesítés | A telepítést és üzemeltetést megfelelő automatizálási ismeretekkel rendelkező villamos szakember végezheti. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás vagy karbantartás előtt minden tápforrást kapcsolj ki. |
| Elhelyezés és hozzáférés | Zárható burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd be; csak jogosult, képzett személy férhet hozzá. Nedves vagy poros környezetben külön megengedés nélkül ne használd. |
| Vezetékek és LAN | A helyes kapocskiosztásra és az EMC-követelményekre ügyelve csatlakoztass. Az ETHERNET/RJ-45 csatlakozók csak helyi LAN-hálózatban használhatók, távközlési hálózatban nem. |
| Épség és ESD | Sérült készüléket cserélj ki. Tartsd be a DIN EN61340-5-1/-3 ESD-védelmi előírásait; a személyzet, munkafelület és csomagolás földelése legyen megfelelő. |
| Tisztítás és környezeti anyagok | A házat és szennyezett érintkezőket propanollal tisztítsd, kontakt spray-t ne használj. Aeroszolok, szilikonok és trigliceridek ellen megfelelő, ezeknek ellenálló külön burkolat szükséges. |
| Polaritás | Az adat- és tápvezetékek polaritását ne cseréld fel. |
| Optikai sugárzás | Ne nézz a kábel nélküli optikai csatlakozók nyílásába; láthatatlan sugárzás léphet ki. A kézikönyv EN60825-1 szerinti 1. lézerosztályt jelöl. |
| Lakókörnyezeti alkalmazás | A készülék A osztályú; lakókörnyezetben rádiózavart okozhat, amelynek elhárítására az üzemeltetőt intézkedésre kötelezhetik. |
Földelés, rögzítés és hálózati védelem
| Szellőzés | Biztosíts megfelelő hőleadást és szellőzést; ne helyezz nehéz tárgyat a switchre. |
|---|---|
| Sínre rögzítés | Felülről helyezd a DIN-sínre, majd pattintsd a helyére. |
| Eltávolítás | Megfelelő szerszámmal hajlítsd lefelé a készülék alatti fémfület; oldd le a switch alsó részét a sínről, majd felfelé emeld le. |
| Minimális távolság, vízszintes névleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A rajz szerint a szomszédos eszközök, kábelcsatornák, burkolat és keret felé is biztosítandó. |
| Minimális távolság, függőleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A szomszédos eszközök hősugárzása is figyelembe veendő; köztes hőmérsékletre nincs új interpolált érték megadva. |
| Hálózat védelme | Vezérlőhálózatot ne csatlakoztass közvetlenül az internethez vagy irodai hálózathoz; a gyártó tűzfalat javasol. Korlátozd a fizikai és elektronikus hozzáférést a jogosultakra. |
| Jelszavak és távoli hozzáférés | Ahol az alkalmazott eszköz és konfiguráció jelszót használ, első használat előtt változtasd meg az alapértelmezett jelszót, és később is rendszeresen cseréld. Távoli eléréshez VPN-t használj. |
| Többrétegű védelem | Rendszeresen elemezd a fenyegetéseket, és alkalmazz többrétegű, defense-in-depth védelmet. |
Tápcsatlakozó kiosztása
| PWR + /− | Elsődleges DC tápbemenet |
|---|---|
| RPS + /− | Másodlagos, redundáns DC tápbemenet |
| ALM /ALM | Külső riasztás két érintkezője; nem tápbemenet |
Riasztás és kezelőszervek
| DIP1 PWR | ON: elsődleges táphiba riasztása engedélyezve; OFF: kikapcsolva. |
|---|---|
| DIP2 RPS | ON: redundáns táphiba riasztása engedélyezve; OFF: kikapcsolva. |
| Gyári riasztási alaphelyzet | OFF |
| Reset | Megfelelő szerszámmal 2 másodpercig nyomd, majd engedd fel: a rendszer újraindul. Ez nem gyári alaphelyzet-visszaállításként szerepel. |
| DIP3…14 | P1…P12 kapcsolati hibariasztása: ON engedélyezve; OFF kikapcsolva. |
| Első beépítés | A hálózati beépítés előtt minden DIP kapcsolót OFF állásba kell tenni, majd a felügyelendő port vagy riasztás megfelelő kapcsolóját ON-ra állítani és a switch-et bekapcsolni. |

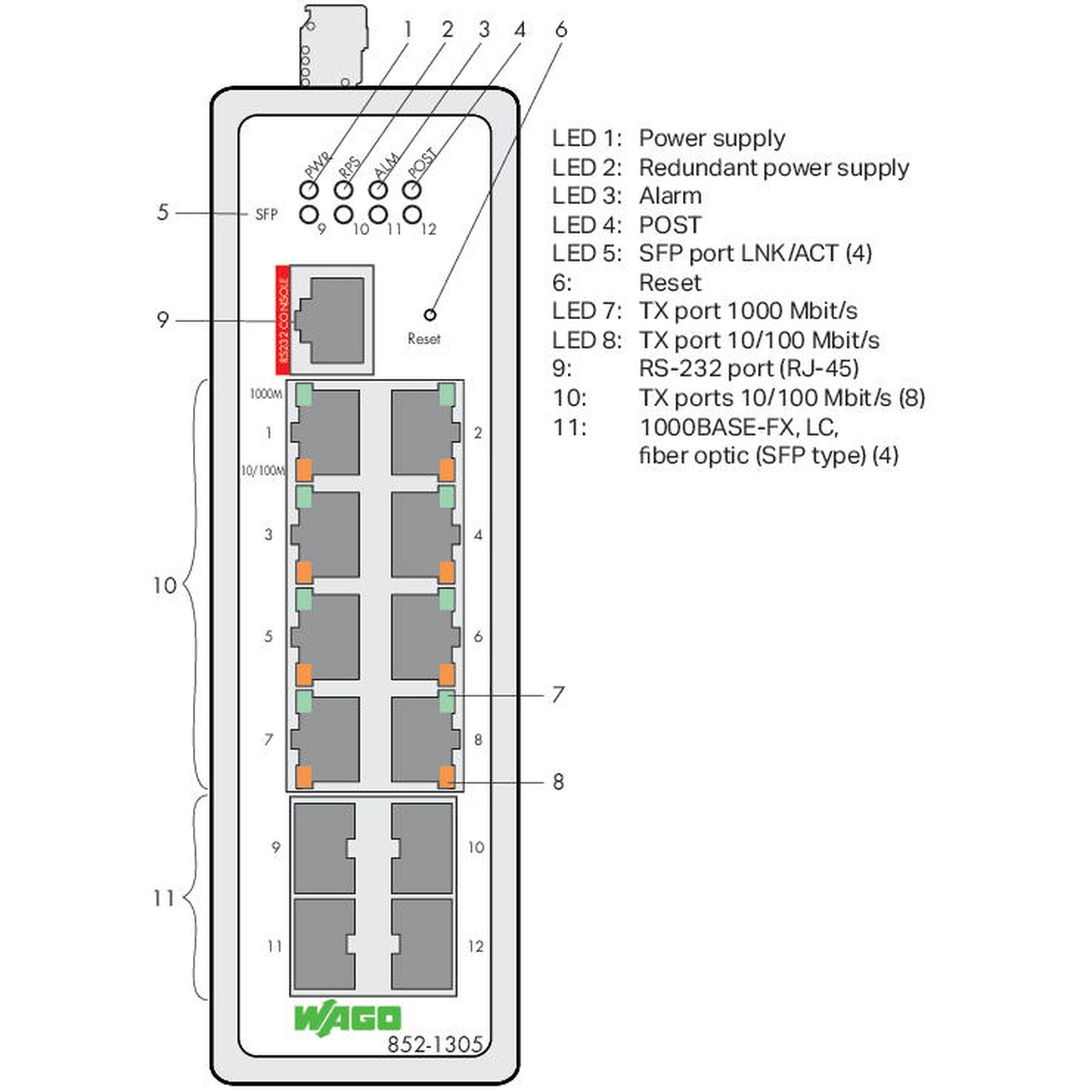

Részletes LED-jelzések
| PWR /RPS | Zöld: az adott táp rendelkezésre áll; sötét: kikapcsolt táp vagy hiba. |
|---|---|
| LNK/ACT | Zöld kapcsolatjelzés; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| POST | Villog: önteszt; zöld: működésre kész; sötét: nem működésre kész. |
| ALM | Piros: hálózati, kapcsolati vagy gyűrűhiba az alkalmazott funkció és arbiter-feltétel szerint. |
| SFP9…12 | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| 1000M LED kézikönyvi adata | Zöld: 1000 Mbit/s; villogás: adatforgalom. Az OFF sor 100 Mbit/s-nál kisebb sebességet ír, miközben a LED megnevezése 1000BASE-T; ez a külön szöveghely eltérő megadása. |
| 10/100 LED | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
Optikai és konzolcsatlakozás feltételei
| Optikai kapcsolat | Megfelelő SFP modul és LC csatlakozó; tiszta optikai felületek; hallható csatlakozás; használaton kívül gumifedél. |
|---|---|
| CONSOLE RJ-45 | RS-232 soros kapcsolat; nem azonos az ETHERNET portokkal. |
Saját kézikönyvi eltérések és hálózati feltételek
| Tápfeszültség eltérő forráshelyeken | A jelenlegi magyar adatlap 12…60 V DC tápfeszültséget közöl, DNV GL szerint 24 V DC, LR szerint 24 vagy 48 V DC feltétellel. A V1.3.1 kézikönyv bekötési fejezete 12…48 V DC-t ír, riasztási fejezete 24…48 V tartományon kívüli tápot említ. Ezek külön forráshelyek; az eltérés nem oldható fel új, kombinált névleges tartomány megadásával. |
|---|---|
| Rézkábel kategóriája | A jelenlegi magyar adatlap Cat. 5 vagy jobb, legfeljebb 100 m értéket ad. A kézikönyv 29. oldalán kötelező Cat. 5e, másik sorban 10 m-re Cat. 3, 100 m-re Cat. 5e szerepel; a bekötési rész Cat. 3/4/5/5e listát használ. A kézikönyvi csatlakoztatási lépésben Cat. 5e vagy jobb kerül megadásra, a HU-adat külön marad. |
| Nem szükséges hálózati szolgáltatások | A vezérlőkomponenseken zárd le az alkalmazáshoz nem szükséges portokat és szolgáltatásokat; csak üzembe helyezéshez vagy konfiguráláshoz nyisd meg őket. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-ISW852 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) - E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV GL SE - TAA0000239 |
Opcionális kiegészítők
| 852-1210 | SFP Modul 1000Base; LX Egymódusú 1310 nm LC; 10 km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
|---|---|
| 852-1200 | SFP Modul 1000Base; SX Multimódusú 850 nm LC; 0,55 km; Kiterjesztett hőmérséklettartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-1280 | SFP Modul 1000Base; ZX Egymódusú 1550 nm LC; 80km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
| 289-175 | Interfészmodul; RJ-45; NyÁK sorkapocs, kétsoros; Cat. 5; rögzítő távtartóban; árnyékolt csatlakozással; árnyékolásrögzítő kengyellel; 1,50 mm² |
| 289-172 | Interfészmodul; RJ-45; RJ-45; Cat. 5; rögzítő távtartóban |
| 289-196 | Interfészmodul; RJ-45; tápsín érintkezőkkel; NyÁK sorkapocs; Cat. 5 |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 787-1602 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1632 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 10 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1606 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 2 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1622 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1635 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 10 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1623 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 2 A kimeneti áram; DC OK jelzés |
| 787-1633 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 5 A kimeneti áram; TopBoost; DC OK kontaktus |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány hálózati porttal rendelkezik?
8 rézporttal és 4 opcionális SFP modulhoz való foglalattal.
Milyen rögzítéshez készült?
DIN35-sínhez.

Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP30
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
852-1305
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
910 g/db
Cikkszám
4055143327169
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 852-1305 ipari menedzselhető Ethernet switch, 8 port 10/100/1000Base-T, 4 SFP-hely 1000Base-SX/LX, 12–60 V DC, fémes fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 852-1305 |
| GTIN / EAN | 4055143327169 |
| Terméktípus | Ipari ETHERNET switch |
Műszaki, csatlakozási és környezeti adatok
| Kapcsolási mód | Nem blokkoló (non-blocking); tároló-továbbító (store-and-forward) |
|---|---|
| 1000Base-T portok száma | 8 |
| 1000Base SX/LX portok száma | 4 |
| Kommunikációs szabványok | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x áramlásszabályozás IEEE 802.1w Gyors elágazású fa (rapid spanning tree) protokoll (RSTP) IEEE 802.1Q VLAN címkézés IEEE 802.1ab Kapcsolati réteget feltáró (link layer discovery) protokoll (LLDP) IEEE 802.1p Rangsor IEEE 802.1X Port hitelesítés ITU-T G8032v1/v2 Ethernet ring védelmi átkapcsolás (ERPS) |
| Redundanciafunkciók | Redundáns DC tápellátás; STP; RSTP; MSTP; Jet Ring < 300 ms; Xpress Ring < 20 ms; párosítás (dual homing) < 20 ms; dupla gyűrű (dual ring); ERPSv2 < 50 ms; LCAP |
| Konfigurációs lehetőségek | DIP kapcsoló jelérintkezéshez Parancssori interfész SNMPv1/v2c/v3 |
| Diagnosztika | Jelérintkezés; Modbus/TCP; port állapota; port statisztika; port terhelése; forgalom monitorozás; SFP információ; Syslog; e-mail-figyelmeztetés; SNMP trap Riasztóérintkező; riasztórelé; alaphelyzetben nyitott (NO); 1 A, 24 V DC-nél |
| MAC-tábla (méret) | 16000 cím |
| Jumbo keret méret | 10000 byte |
| Tápfeszültség | 12 … 60 VDC; 24 VDC (DNV GL); 24, 48 VDC (LR); Kábelhossz: 3 m-nél kisebb |
| Legnagyobb fogyasztás | 18 W |
| Legnagyobb fogyasztás | 1500 mA |
| ESD érintkezési / levegős kisülés | 8 kV / 15 kV |
| Adatátviteli sebesség | Rézvezeték: 10/1000 Mbit/s; Üvegszálas optikai:1000 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték: Cat. 5 vagy nagyobb, max. 100 m vezetékhossz; Üvegszálas optikai: SX multimódusú, LX egymódusú |
| Optikai szál típusa | Egymódusú és többmódusú |
| VLAN | Port és címke alapú (4k VID) |
| Vezérlések | 14 x DIP kapcsoló: riasztás (alarm) funkció tápkimaradás esetén és 1 … 12 portok; 1 x reset gomb: újraindítja a rendszert |
| Indikátorok | Eszköz: LED (PWR, RPS, POST) zöld: tápegység (elsődleges), redundáns tápegység (másodlagos), POST funkció; LED (ALM) piros: riasztás; LED (SFP) zöld, üvegszáloptikai portok állapota; portonként: LED (100, LNK/ACT) zöld: állapot visszajelzés 100 Mbit/s, LNK/ACT 1 … 8 portok |
| Csatlakozástechnika: kommunikáció/terepibusz | Rézvezeték: 8 x RJ-45; Üvegszálas optikai: 4 x SFP-nyílás (pl. SFP modullal és LC üvegszálas optikai csatlakozással) |
| Csatlakozástechnika: tápellátás | 1 x Beépített apacsatlakozó: 231-436/001-000; kiegészítőként anyacsatlakozó (MCS csatlakozók): 2231-106/026-000 |
| Csatlakozástechnika: eszközkonfiguráció | 1 x RS-232 soros interfész |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 162 mm / 6,378 inch |
| Mélység | 120 mm / 4,724 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | fémes fekete |
| Készülékház anyaga | Alumínium |
| Tűzterhelés | 0,206 MJ |
| Tömeg | 910 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C (-40 … +70 °C (CE); -25 … +70 °C (DNV GL); +5 … +70 °C (LR)) |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
| Védettség típusa | IP30 |
| UL alkalmazási környezet | UL61010 szerinti beltéri használat |
| Szennyezettségi fok (5) | 2, UL61010 szerint |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
Működési jellemzők
| További hálózati funkciók | IGMP snooping multicast szűréshez; portkonfiguráció, állapot és statisztika; port trunking; RMON; autonegotiation és Auto-MDI/MDIX minden 10/100/1000Base-T porton. |
|---|---|
| Bevezető szabványlistája | IEEE802.3, 802.3u, 802.3z, 802.3x, 802.3ad, 802.3ab, 802.1d, 802.1q, 802.1p, 802.1w, 802.1x; a részletes műszaki lista külön szerepel. |
| SNMP verziók | A bevezető SNMPv1/v2 és RMON funkciókat említ; a műszaki táblázat SNMPv1/v2c/v3 konfigurációt közöl. |
Eltérő megadások és alkalmazási feltételek
| Xpress Ring két megadása | A bevezető 50 ms-nál kisebb helyreállítási időt, a redundanciatáblázat 20 ms-nál kisebb értéket közöl. A két adat külön szöveghelyhez tartozik. |
|---|---|
| Optikai kivitel eltérő nevei | A megnevezés és a műszaki táblázat négy 1000Base-SX/LX portot jelöl; a bevezető SFP-100Base-SX/LX megfogalmazást használ. Az optikai portokhoz opcionális SFP modul szükséges. |
| Sebesség és LED feliratozás | A portleírás 10/100/1000Base-T; a „Baud ráta” sor 10/1000 Mbit/s, a LED-adatsor „100” és „100 Mbps” megjelölést használ. A saját előlapi rajz külön 1000 Mbit/s és 10/100 Mbit/s LED-et jelöl; ezek eltérő forráshelyek, nem új sebességkorlátozások. |
Szerelési és biztonsági feltételek
| Képesítés | A telepítést és üzemeltetést megfelelő automatizálási ismeretekkel rendelkező villamos szakember végezheti. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás vagy karbantartás előtt minden tápforrást kapcsolj ki. |
| Elhelyezés és hozzáférés | Zárható burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd be; csak jogosult, képzett személy férhet hozzá. Nedves vagy poros környezetben külön megengedés nélkül ne használd. |
| Vezetékek és LAN | A helyes kapocskiosztásra és az EMC-követelményekre ügyelve csatlakoztass. Az ETHERNET/RJ-45 csatlakozók csak helyi LAN-hálózatban használhatók, távközlési hálózatban nem. |
| Épség és ESD | Sérült készüléket cserélj ki. Tartsd be a DIN EN61340-5-1/-3 ESD-védelmi előírásait; a személyzet, munkafelület és csomagolás földelése legyen megfelelő. |
| Tisztítás és környezeti anyagok | A házat és szennyezett érintkezőket propanollal tisztítsd, kontakt spray-t ne használj. Aeroszolok, szilikonok és trigliceridek ellen megfelelő, ezeknek ellenálló külön burkolat szükséges. |
| Polaritás | Az adat- és tápvezetékek polaritását ne cseréld fel. |
| Optikai sugárzás | Ne nézz a kábel nélküli optikai csatlakozók nyílásába; láthatatlan sugárzás léphet ki. A kézikönyv EN60825-1 szerinti 1. lézerosztályt jelöl. |
| Lakókörnyezeti alkalmazás | A készülék A osztályú; lakókörnyezetben rádiózavart okozhat, amelynek elhárítására az üzemeltetőt intézkedésre kötelezhetik. |
Földelés, rögzítés és hálózati védelem
| Szellőzés | Biztosíts megfelelő hőleadást és szellőzést; ne helyezz nehéz tárgyat a switchre. |
|---|---|
| Sínre rögzítés | Felülről helyezd a DIN-sínre, majd pattintsd a helyére. |
| Eltávolítás | Megfelelő szerszámmal hajlítsd lefelé a készülék alatti fémfület; oldd le a switch alsó részét a sínről, majd felfelé emeld le. |
| Minimális távolság, vízszintes névleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A rajz szerint a szomszédos eszközök, kábelcsatornák, burkolat és keret felé is biztosítandó. |
| Minimális távolság, függőleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A szomszédos eszközök hősugárzása is figyelembe veendő; köztes hőmérsékletre nincs új interpolált érték megadva. |
| Hálózat védelme | Vezérlőhálózatot ne csatlakoztass közvetlenül az internethez vagy irodai hálózathoz; a gyártó tűzfalat javasol. Korlátozd a fizikai és elektronikus hozzáférést a jogosultakra. |
| Jelszavak és távoli hozzáférés | Ahol az alkalmazott eszköz és konfiguráció jelszót használ, első használat előtt változtasd meg az alapértelmezett jelszót, és később is rendszeresen cseréld. Távoli eléréshez VPN-t használj. |
| Többrétegű védelem | Rendszeresen elemezd a fenyegetéseket, és alkalmazz többrétegű, defense-in-depth védelmet. |
Tápcsatlakozó kiosztása
| PWR + /− | Elsődleges DC tápbemenet |
|---|---|
| RPS + /− | Másodlagos, redundáns DC tápbemenet |
| ALM /ALM | Külső riasztás két érintkezője; nem tápbemenet |
Riasztás és kezelőszervek
| DIP1 PWR | ON: elsődleges táphiba riasztása engedélyezve; OFF: kikapcsolva. |
|---|---|
| DIP2 RPS | ON: redundáns táphiba riasztása engedélyezve; OFF: kikapcsolva. |
| Gyári riasztási alaphelyzet | OFF |
| Reset | Megfelelő szerszámmal 2 másodpercig nyomd, majd engedd fel: a rendszer újraindul. Ez nem gyári alaphelyzet-visszaállításként szerepel. |
| DIP3…14 | P1…P12 kapcsolati hibariasztása: ON engedélyezve; OFF kikapcsolva. |
| Első beépítés | A hálózati beépítés előtt minden DIP kapcsolót OFF állásba kell tenni, majd a felügyelendő port vagy riasztás megfelelő kapcsolóját ON-ra állítani és a switch-et bekapcsolni. |
Részletes LED-jelzések
| PWR /RPS | Zöld: az adott táp rendelkezésre áll; sötét: kikapcsolt táp vagy hiba. |
|---|---|
| LNK/ACT | Zöld kapcsolatjelzés; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| POST | Villog: önteszt; zöld: működésre kész; sötét: nem működésre kész. |
| ALM | Piros: hálózati, kapcsolati vagy gyűrűhiba az alkalmazott funkció és arbiter-feltétel szerint. |
| SFP9…12 | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| 1000M LED kézikönyvi adata | Zöld: 1000 Mbit/s; villogás: adatforgalom. Az OFF sor 100 Mbit/s-nál kisebb sebességet ír, miközben a LED megnevezése 1000BASE-T; ez a külön szöveghely eltérő megadása. |
| 10/100 LED | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
Optikai és konzolcsatlakozás feltételei
| Optikai kapcsolat | Megfelelő SFP modul és LC csatlakozó; tiszta optikai felületek; hallható csatlakozás; használaton kívül gumifedél. |
|---|---|
| CONSOLE RJ-45 | RS-232 soros kapcsolat; nem azonos az ETHERNET portokkal. |
Saját kézikönyvi eltérések és hálózati feltételek
| Tápfeszültség eltérő forráshelyeken | A jelenlegi magyar adatlap 12…60 V DC tápfeszültséget közöl, DNV GL szerint 24 V DC, LR szerint 24 vagy 48 V DC feltétellel. A V1.3.1 kézikönyv bekötési fejezete 12…48 V DC-t ír, riasztási fejezete 24…48 V tartományon kívüli tápot említ. Ezek külön forráshelyek; az eltérés nem oldható fel új, kombinált névleges tartomány megadásával. |
|---|---|
| Rézkábel kategóriája | A jelenlegi magyar adatlap Cat. 5 vagy jobb, legfeljebb 100 m értéket ad. A kézikönyv 29. oldalán kötelező Cat. 5e, másik sorban 10 m-re Cat. 3, 100 m-re Cat. 5e szerepel; a bekötési rész Cat. 3/4/5/5e listát használ. A kézikönyvi csatlakoztatási lépésben Cat. 5e vagy jobb kerül megadásra, a HU-adat külön marad. |
| Nem szükséges hálózati szolgáltatások | A vezérlőkomponenseken zárd le az alkalmazáshoz nem szükséges portokat és szolgáltatásokat; csak üzembe helyezéshez vagy konfiguráláshoz nyisd meg őket. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-ISW852 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) - E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV GL SE - TAA0000239 |
Opcionális kiegészítők
| 852-1210 | SFP Modul 1000Base; LX Egymódusú 1310 nm LC; 10 km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
|---|---|
| 852-1200 | SFP Modul 1000Base; SX Multimódusú 850 nm LC; 0,55 km; Kiterjesztett hőmérséklettartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 852-1280 | SFP Modul 1000Base; ZX Egymódusú 1550 nm LC; 80km; Kiterjesztett hőmérséklet-tartomány; Digitális Diagnosztikai Távfelügyelet; ezüstszínű |
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
| 289-175 | Interfészmodul; RJ-45; NyÁK sorkapocs, kétsoros; Cat. 5; rögzítő távtartóban; árnyékolt csatlakozással; árnyékolásrögzítő kengyellel; 1,50 mm² |
| 289-172 | Interfészmodul; RJ-45; RJ-45; Cat. 5; rögzítő távtartóban |
| 289-196 | Interfészmodul; RJ-45; tápsín érintkezőkkel; NyÁK sorkapocs; Cat. 5 |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 787-1602 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1632 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 10 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1606 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 2 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1622 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1635 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 10 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1623 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 2 A kimeneti áram; DC OK jelzés |
| 787-1633 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 48 VDC kimeneti feszültség; 5 A kimeneti áram; TopBoost; DC OK kontaktus |
Származás és besorolás
| Származási ország | TW |
|---|---|
| Vámtarifaszám | 85176200000 |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 43222612 |
|---|---|
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 9.0 | 19-17-01-06 |
| ETIM 9.0 | EC000734 |
| ETIM 10.0 | EC000734 |
| ECCN | 5A992.C |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.19. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 852-1305 ipari menedzselhető Ethernet switch, 8 port 10/100/1000Base-T, 4 SFP-hely 1000Base-SX/LX, 12–60 V DC, fémes fekete használati útmutató
Biztonság és munkakezdés
| Képesítés | A telepítést és üzemeltetést megfelelő automatizálási ismeretekkel rendelkező villamos szakember végezheti. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás vagy karbantartás előtt minden tápforrást kapcsolj ki. |
| Elhelyezés és hozzáférés | Zárható burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd be; csak jogosult, képzett személy férhet hozzá. Nedves vagy poros környezetben külön megengedés nélkül ne használd. |
| Vezetékek és LAN | A helyes kapocskiosztásra és az EMC-követelményekre ügyelve csatlakoztass. Az ETHERNET/RJ-45 csatlakozók csak helyi LAN-hálózatban használhatók, távközlési hálózatban nem. |
| Épség és ESD | Sérült készüléket cserélj ki. Tartsd be a DIN EN61340-5-1/-3 ESD-védelmi előírásait; a személyzet, munkafelület és csomagolás földelése legyen megfelelő. |
| Tisztítás és környezeti anyagok | A házat és szennyezett érintkezőket propanollal tisztítsd, kontakt spray-t ne használj. Aeroszolok, szilikonok és trigliceridek ellen megfelelő, ezeknek ellenálló külön burkolat szükséges. |
| Polaritás | Az adat- és tápvezetékek polaritását ne cseréld fel. |
| Optikai sugárzás | Ne nézz a kábel nélküli optikai csatlakozók nyílásába; láthatatlan sugárzás léphet ki. A kézikönyv EN60825-1 szerinti 1. lézerosztályt jelöl. |
| Lakókörnyezeti alkalmazás | A készülék A osztályú; lakókörnyezetben rádiózavart okozhat, amelynek elhárítására az üzemeltetőt intézkedésre kötelezhetik. |
Rögzítés és eltávolítás
| Szellőzés | Biztosíts megfelelő hőleadást és szellőzést; ne helyezz nehéz tárgyat a switchre. |
|---|---|
| Sínre rögzítés | Felülről helyezd a DIN-sínre, majd pattintsd a helyére. |
| Eltávolítás | Megfelelő szerszámmal hajlítsd lefelé a készülék alatti fémfület; oldd le a switch alsó részét a sínről, majd felfelé emeld le. |
| Minimális távolság, vízszintes névleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A rajz szerint a szomszédos eszközök, kábelcsatornák, burkolat és keret felé is biztosítandó. |
| Minimális távolság, függőleges elrendezés | 30 °C: 1 cm; 50 °C: 1 cm; 70 °C: 2 cm. A szomszédos eszközök hősugárzása is figyelembe veendő; köztes hőmérsékletre nincs új interpolált érték megadva. |
Tápellátás és földelés
A tápfeszültség eltérő megadásait az alábbi feltételtáblázat külön tartalmazza; a magyar adatlap hajózási feltételei is érvényesek. A készüléknek nincs külön tápkapcsolója, a DC táp csatlakoztatásakor azonnal bekapcsol.
| PWR + /− | Elsődleges DC tápbemenet |
|---|---|
| RPS + /− | Másodlagos, redundáns DC tápbemenet |
| ALM /ALM | Külső riasztás két érintkezője; nem tápbemenet |
1
Csatlakoztass megfelelő földelővezetőt a készülék felső földelőpontjához.
2
A 2231-106/026-000 anyacsatlakozót illeszd a hatpólusú apacsatlakozóba; enyhe megmozgatással ellenőrizd a biztos illeszkedést.
3
Feszültségmentes állapotban a PWR +/−, illetve szükség szerint az RPS +/− kapcsok rugóját csavarhúzóval vagy működtetőszerszámmal nyisd meg, és helyezd be a vezetőt. Vezető eltávolításához ugyanígy nyisd meg a rugót.
4
A táp bekapcsolása után ellenőrizd a PWR, illetve a bekötött redundáns táp RPS LED-jét. Ha nem világít, a csatlakozás ellenőrzéséhez ismét kapcsolj ki minden tápforrást.
Riasztási DIP kapcsolók
| DIP1 PWR | ON: elsődleges táphiba riasztása engedélyezve; OFF: kikapcsolva. |
|---|---|
| DIP2 RPS | ON: redundáns táphiba riasztása engedélyezve; OFF: kikapcsolva. |
| Gyári riasztási alaphelyzet | OFF |
| Reset | Megfelelő szerszámmal 2 másodpercig nyomd, majd engedd fel: a rendszer újraindul. Ez nem gyári alaphelyzet-visszaállításként szerepel. |
| DIP3…14 | P1…P12 kapcsolati hibariasztása: ON engedélyezve; OFF kikapcsolva. |
| Első beépítés | A hálózati beépítés előtt minden DIP kapcsolót OFF állásba kell tenni, majd a felügyelendő port vagy riasztás megfelelő kapcsolóját ON-ra állítani és a switch-et bekapcsolni. |
A hálózati beépítés után válaszd ki a felügyelendő portot vagy riasztást, állítsd a hozzá tartozó DIP kapcsolót ON-ra, majd kapcsold be a switch-et.
Rézkábeles kapcsolat
1
Cat. 5e vagy jobb, legfeljebb 100 m hosszú megfelelő hálózati kábellel kösd össze a kiválasztott RJ-45 portot és a hálózati csomópontot.
2
A port megfelelő LED-jével ellenőrizd a kapcsolat létrejöttét.
Optikai kapcsolat LC/SFP modullal
1
Válaszd ki a megfelelő, gyártó által kompatibilisnek jelölt SFP modult és LC csatlakozót; távolítsd el és őrizd meg az optikai port gumifedelét.
2
Helyezd be a megfelelő SFP modult. Ellenőrizd az optikai csatlakozók tisztaságát. A kézikönyv szükség esetén tiszta kendőt vagy kevés etanollal nedvesített vattát ad meg a kábelcsatlakozó tisztítására.
3
Csatlakoztasd az optikai kábelt a switch LC portjához és a másik készülék optikai portjához; az SFP csatlakozás hallhatóan pattanjon a helyére.
4
A megfelelő port LED-jével ellenőrizd a kapcsolatot. Használaton kívül a gumifedél védje az optikai portot.
Soros konzol és hálózati port különbsége
A CONSOLE jelű RJ-45 csatlakozó RS-232 soros port, nem ETHERNET port. A konzolhoz megfelelő RJ-45–DB9 kábel és a teljes kézikönyv szerinti soros beállítás szükséges; a hálózati kábel a számozott ETHERNET portokhoz tartozik.
LED-ek ellenőrzése
| PWR /RPS | Zöld: az adott táp rendelkezésre áll; sötét: kikapcsolt táp vagy hiba. |
|---|---|
| LNK/ACT | Zöld kapcsolatjelzés; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| POST | Villog: önteszt; zöld: működésre kész; sötét: nem működésre kész. |
| ALM | Piros: hálózati, kapcsolati vagy gyűrűhiba az alkalmazott funkció és arbiter-feltétel szerint. |
| SFP9…12 | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| 1000M LED kézikönyvi adata | Zöld: 1000 Mbit/s; villogás: adatforgalom. Az OFF sor 100 Mbit/s-nál kisebb sebességet ír, miközben a LED megnevezése 1000BASE-T; ez a külön szöveghely eltérő megadása. |
| 10/100 LED | Zöld: kapcsolat; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
Védett hálózati üzem
| Hálózat védelme | Vezérlőhálózatot ne csatlakoztass közvetlenül az internethez vagy irodai hálózathoz; a gyártó tűzfalat javasol. Korlátozd a fizikai és elektronikus hozzáférést a jogosultakra. |
|---|---|
| Jelszavak és távoli hozzáférés | Ahol az alkalmazott eszköz és konfiguráció jelszót használ, első használat előtt változtasd meg az alapértelmezett jelszót, és később is rendszeresen cseréld. Távoli eléréshez VPN-t használj. |
| Többrétegű védelem | Rendszeresen elemezd a fenyegetéseket, és alkalmazz többrétegű, defense-in-depth védelmet. |
Tápfeszültség és kábeladatok eltérő feltételei
| Tápfeszültség eltérő forráshelyeken | A jelenlegi magyar adatlap 12…60 V DC tápfeszültséget közöl, DNV GL szerint 24 V DC, LR szerint 24 vagy 48 V DC feltétellel. A V1.3.1 kézikönyv bekötési fejezete 12…48 V DC-t ír, riasztási fejezete 24…48 V tartományon kívüli tápot említ. Ezek külön forráshelyek; az eltérés nem oldható fel új, kombinált névleges tartomány megadásával. |
|---|---|
| Rézkábel kategóriája | A jelenlegi magyar adatlap Cat. 5 vagy jobb, legfeljebb 100 m értéket ad. A kézikönyv 29. oldalán kötelező Cat. 5e, másik sorban 10 m-re Cat. 3, 100 m-re Cat. 5e szerepel; a bekötési rész Cat. 3/4/5/5e listát használ. A kézikönyvi csatlakoztatási lépésben Cat. 5e vagy jobb kerül megadásra, a HU-adat külön marad. |
| Nem szükséges hálózati szolgáltatások | A vezérlőkomponenseken zárd le az alkalmazáshoz nem szükséges portokat és szolgáltatásokat; csak üzembe helyezéshez vagy konfiguráláshoz nyisd meg őket. |
