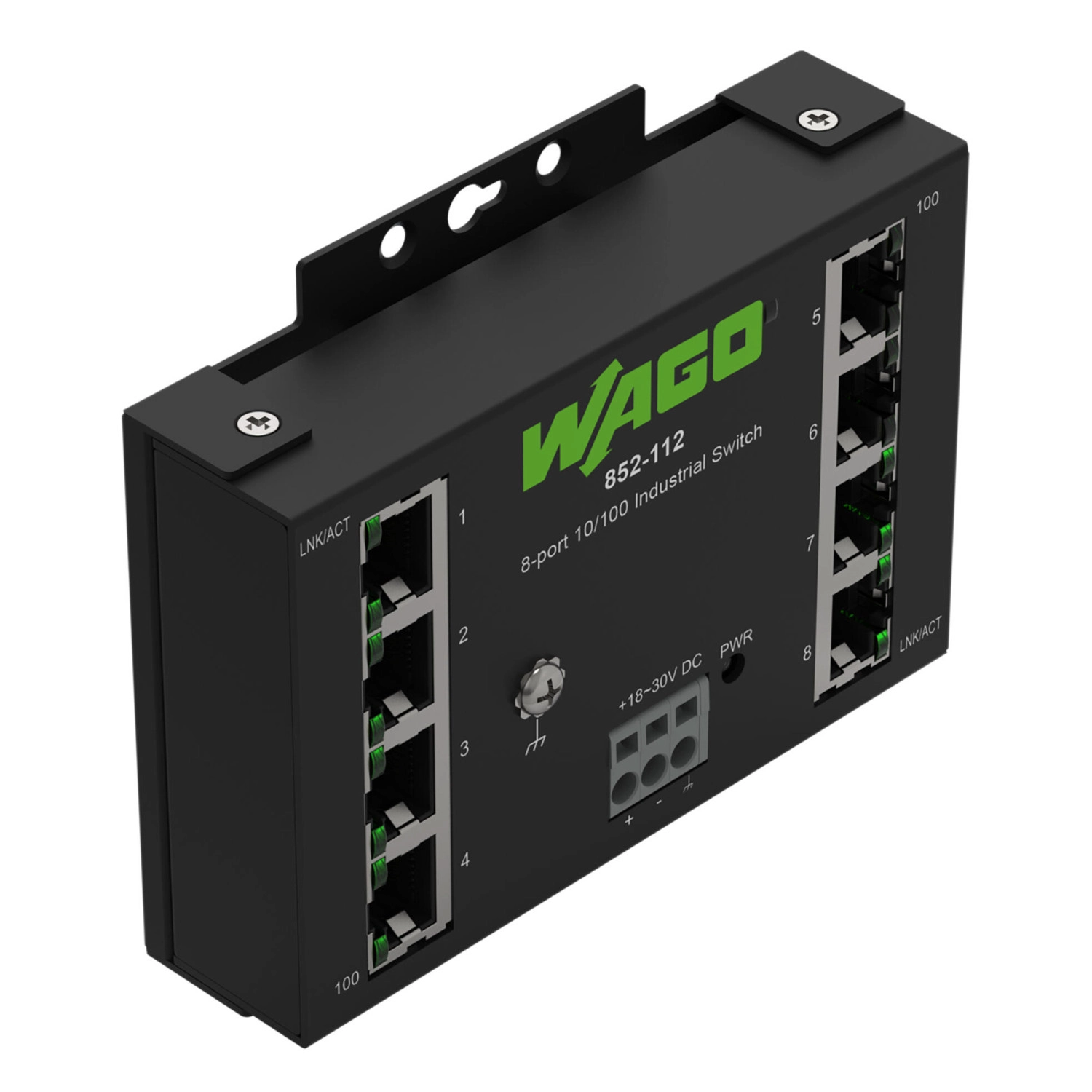

Wago 852-112 ipari ECO Ethernet switch, 8 port, 10/100Base-TX, DIN 35 sínre szerelhető, fekete
RRP:123 456 Ft
122 222 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
106 450 Ft
nettó 83 819 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 852‐112 ipari ECO switch egy nyolcportos 10/100Base‐TX-ből álló ETHERNET switch, ami mindegyik port esetében támogatja az autonegotiation-t és az Auto-MDI-/MDI-X diagnosztikát. A 852-112 switch egy költséghatékony megoldás, ami megfelel az IP-alapú hálózat ipar által támasztott kommunikációs követelményeknek. Ez a switch könnyen konfigurálható és installálható, illetve kis és közepes méretű hálózatokhoz egyaránt tökéletesen használható. Jellemzők: 8 ETHERNET port, 10/100 Mbps autonegotiation Előlap diagnosztikai LED-ekkel. Támogatja az Auto-MDI/MDI-X-funkciókat Full/half-duplex átviteli mód minden portnál Store-and-forward kapcsolási mód Az integrált címkereső táblázat 2000 abszolút MAC címet támogat Túlfeszültség-védelem IEEE 802.3x átvitelvezérlés full-duplex mód esetén DIN-35 kalapsínre szerelhető
A Wago 852-112 nyolc 10/100Base-TX porttal kapcsolja össze az ipari ETHERNET hálózat eszközeit. Minden porton automatikus sebességegyeztetést és Auto-MDI/MDI-X felismerést támogat; store-and-forward módban működik.
Műszaki, csatlakozási és környezeti adatok
| Kapcsolási mód | Nem blokkoló (non-blocking); tároló-továbbító (store-and-forward) |
|---|---|
| 100Base-TX portok száma | 8 |
| Kommunikációs szabványok | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x áramlásszabályozás |
| MAC-tábla (méret) | 2000 cím |
| Jumbo keret méret | 1536 byte |
| Tápfeszültség | 18 … 30 VDC; 24 VDC (UL) |
| Legnagyobb fogyasztás | 3 W |
| Legnagyobb fogyasztás | 200 mA |
| ESD érintkezési / levegős kisülés | 4 kV / 8 kV |
| Adatátviteli sebesség | Rézvezeték: 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték: Cat. 5 vagy nagyobb, max. 100 m vezetékhossz |
| Topológia | Csillag (star) |

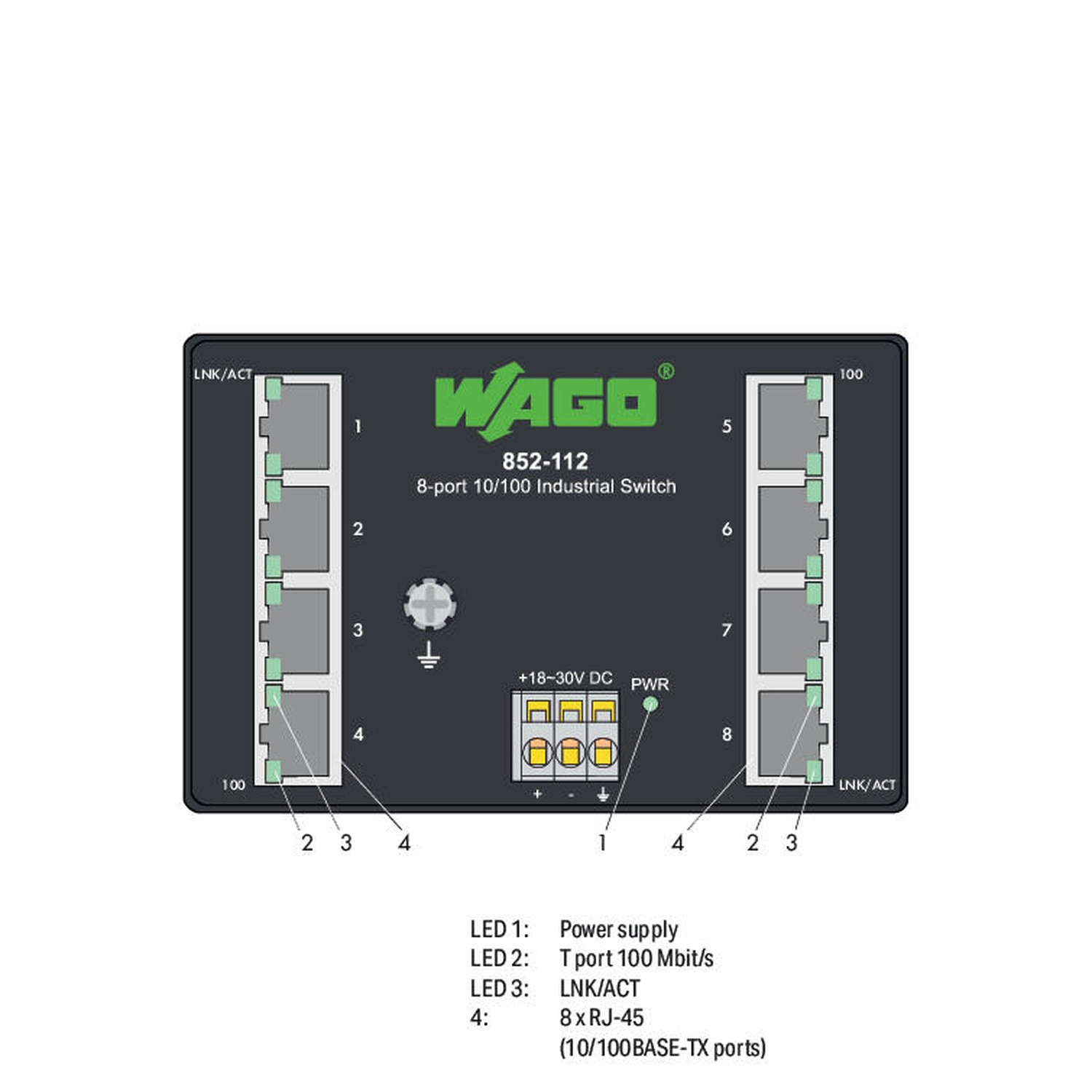

| Indikátorok | Eszköz: LED (PWR) zöld: tápegység; portoként: LED (100, LNK/ACT) zöld: állapot visszajelzés 100 Mbit/s, LNK/ACT 1 … 8 portok |
| Csatlakozástechnika: kommunikáció/terepibusz | Rézvezeték: 8 x RJ-45 |
| Csatlakozástechnika: tápellátás | 1 x Beépített NYÁK sorkapocs: 739-103 |
| Szélesség | 109,2 mm / 4,299 inch |
| Magasság | 73,8 mm / 2,906 inch |
| Mélység | 24 mm / 0,945 inch |
| Mélység a DIN kalapsín felső részétől | 32 mm / 1,26 inch |
| Tömeg | 415 g |
| Szín | fekete |
| Készülékház anyaga | Lemezacél |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C (UL max. +60 °C) |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
| Védettség típusa | IP30 |
| UL alkalmazási környezet | UL61010 szerinti beltéri használat |
| Szennyezettségi fok (5) | 2, UL61010 szerint |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |

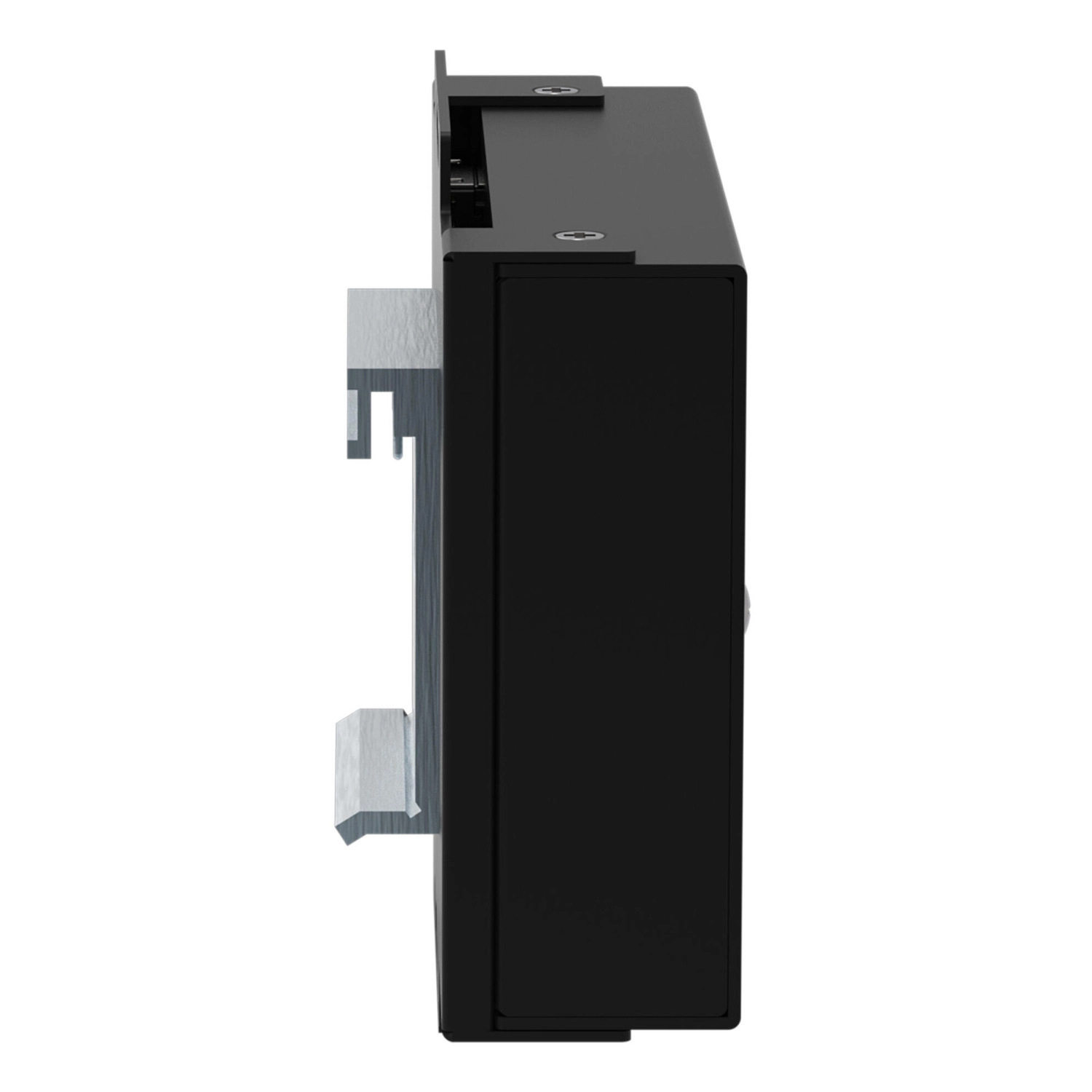

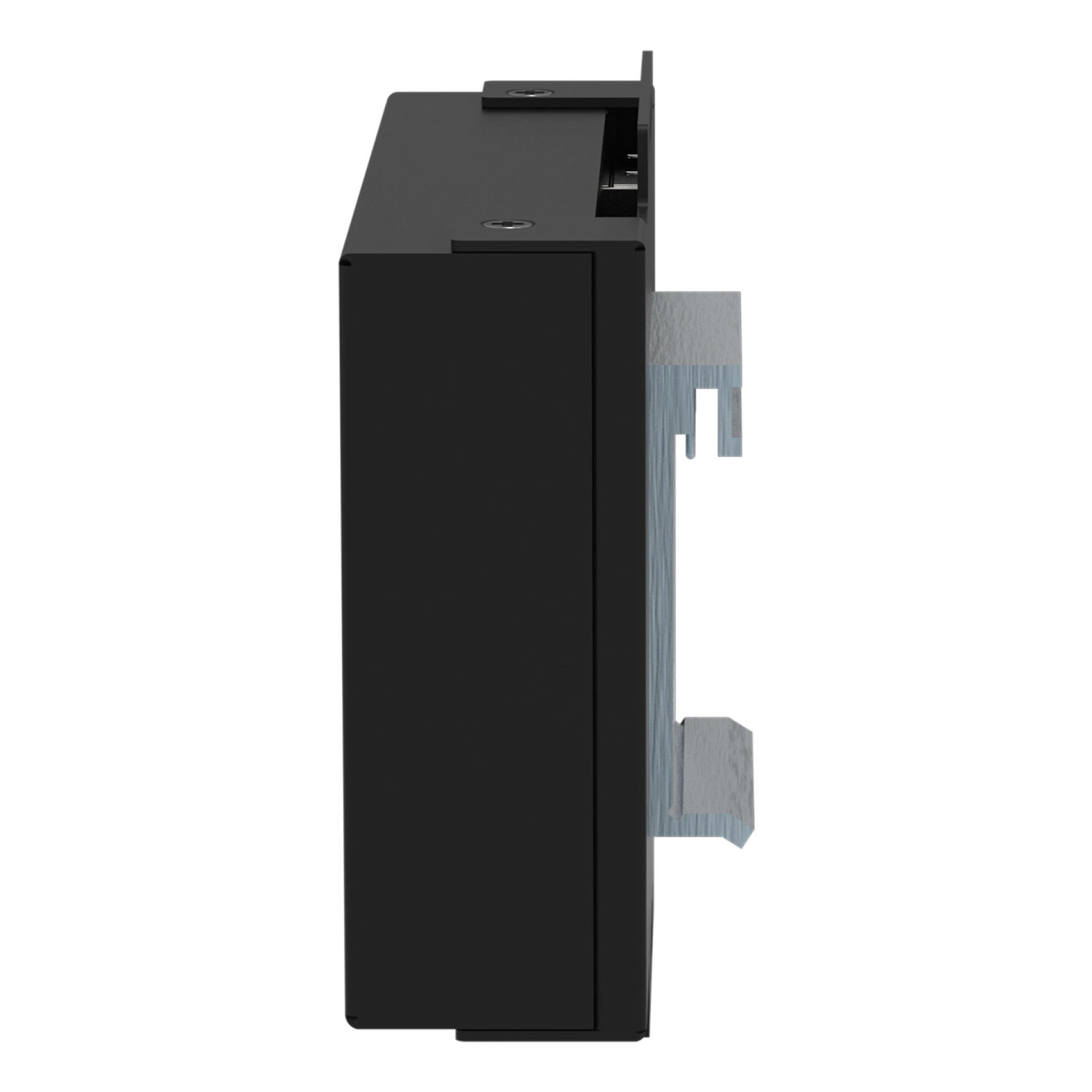

| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítés típusa | Fali rögzítés, vízszintesen vagy függőlegesen |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Tűzterhelés | 0 MJ |
Működési jellemzők
| Átviteli módok | Minden porton full-duplex vagy half-duplex; IEEE802.3x átvitelvezérlés full-duplex üzemben. |
|---|---|
| Hálózati működés | Autonegotiation; Auto-MDI/MDI-X; túlfeszültség-védelem; előlapi diagnosztikai LED-ek. |
Eltérő megadások és alkalmazási feltételek
| Két legnagyobb fogyasztásadat | 3 W teljesítmény és 200 mA áram külön szerepel; az adatlap mindkettőt „Energiafogyasztás (max.)” címkével közli. |
|---|---|
| UL hőmérsékleti feltétel | Általános működés −40…+70 °C; UL szerint legfeljebb +60 °C. |
| Eltérő mélységvonatkoztatás | A mélység 24 mm, a DIN-sín felső részétől megadott mélység 32 mm. A két eltérő vonatkoztatás adata nem helyettesíthető egymással. |
Saját szerelési feltételek

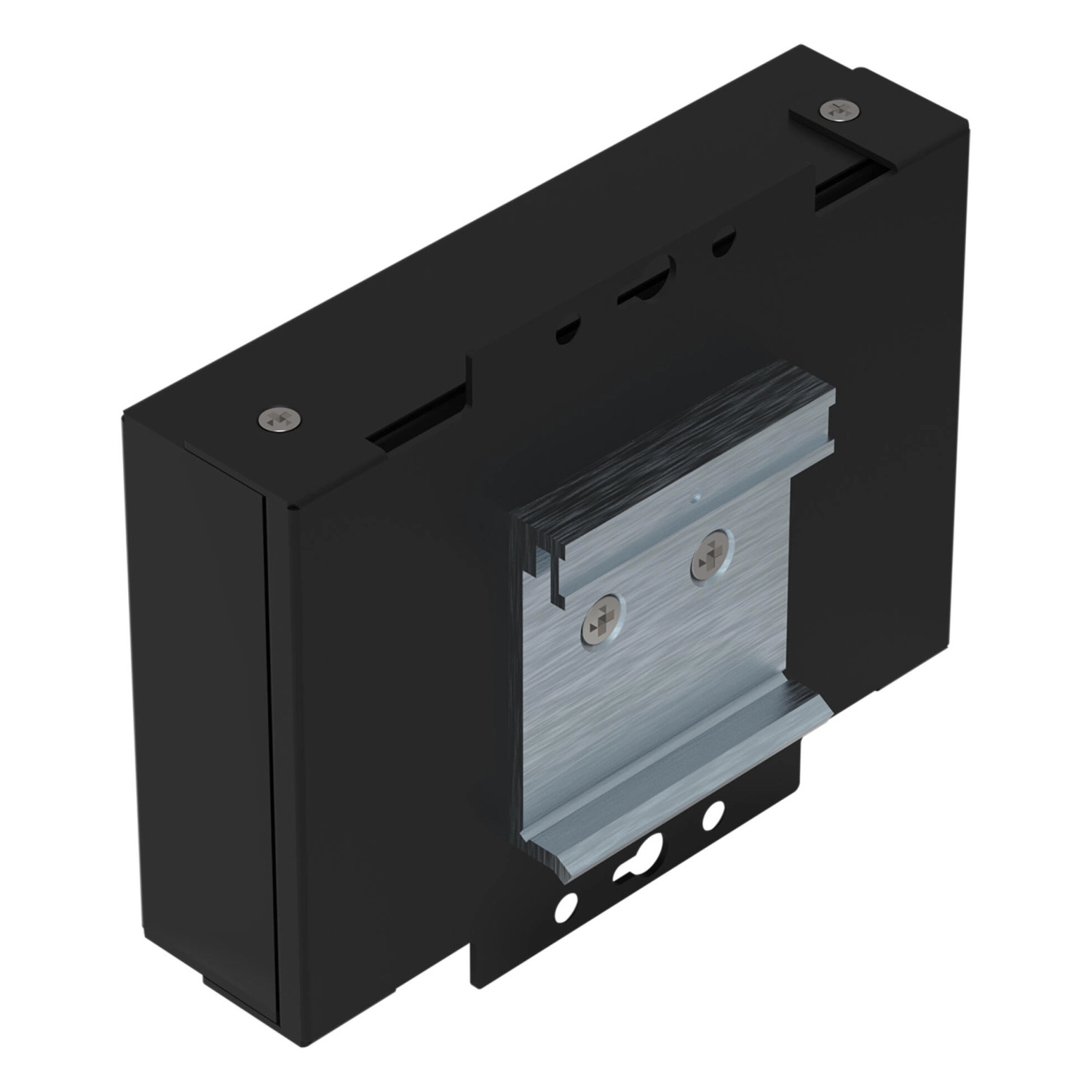

| Sínrögzítő | A 852-112 sínrögzítője a szerelési útmutató szerint már fel van szerelve; a külön rögzítő felszerelési lépése a 852-111-re vonatkozik. |
|---|---|
| Fali rögzítés feltétele | Fali rögzítés előtt a 852-112 sínrögzítőjét el kell távolítani; függőleges és vízszintes elrendezéshez az 1:1 rögzítősablon használható. |
| Táp és földelés | +18…30 V DC tápellátás; a földelőcsavart a földelővezetőhöz kell csatlakoztatni. |

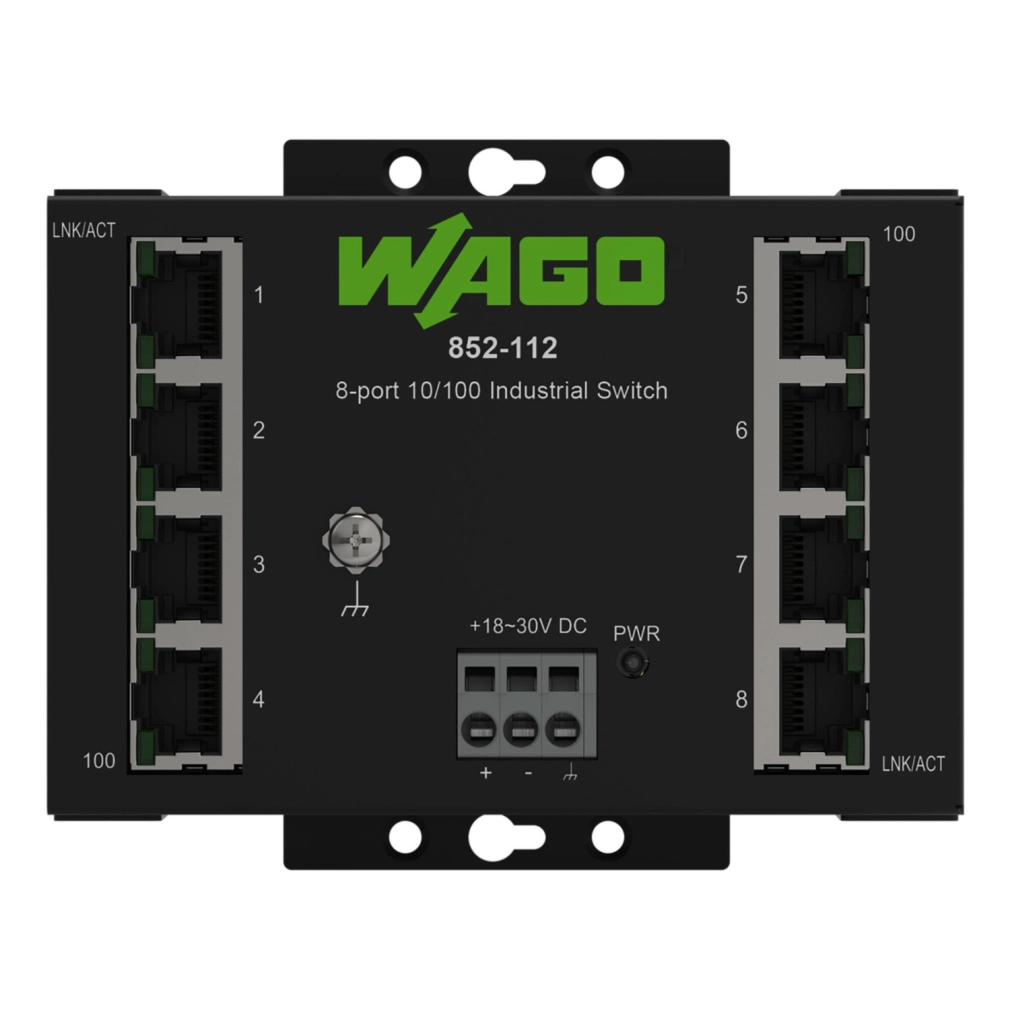

| Előlapi saját kapocsjelölés | Balról jobbra: +, −, földjel; külön földelőcsavar is látható. |
| Eltérő korábbi hőmérsékletmegadás | A kétnyelvű rövid szerelési lap 0…+70 °C működési tartományt közöl; a jelenlegi magyar adatlap −40…+70 °C-ot, UL szerint legfeljebb +60 °C-ot ad meg. A két dokumentum megadása külön kezelendő. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-ISW852 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Sec.7 |
Opcionális kiegészítők
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
|---|---|
| 289-175 | Interfészmodul; RJ-45; NyÁK sorkapocs, kétsoros; Cat. 5; rögzítő távtartóban; árnyékolt csatlakozással; árnyékolásrögzítő kengyellel; 1,50 mm² |
| 289-172 | Interfészmodul; RJ-45; RJ-45; Cat. 5; rögzítő távtartóban |
| 289-196 | Interfészmodul; RJ-45; tápsín érintkezőkkel; NyÁK sorkapocs; Cat. 5 |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 787-1702 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 1,25 A kimeneti áram; DC-OK LED |
| 787-1712 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 2,5 A kimeneti áram; DC-OK LED |
| 787-1722 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; DC-OK LED |
| 787-1102 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 1,3 A kimeneti áram; DC-OK LED |
| 787-1112 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 2,5 A kimeneti áram; DC-OK LED |
| 787-1122 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 4 A kimeneti áram; DC-OK LED |
| 787-1226 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 6 A kimeneti áram; DC-OK LED |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány hálózati porttal rendelkezik?
8 darab 10/100Base-TX.
Milyen rögzítéshez készült?
DIN35-sínre vagy falra, vízszintesen és függőlegesen rögzíthető.
