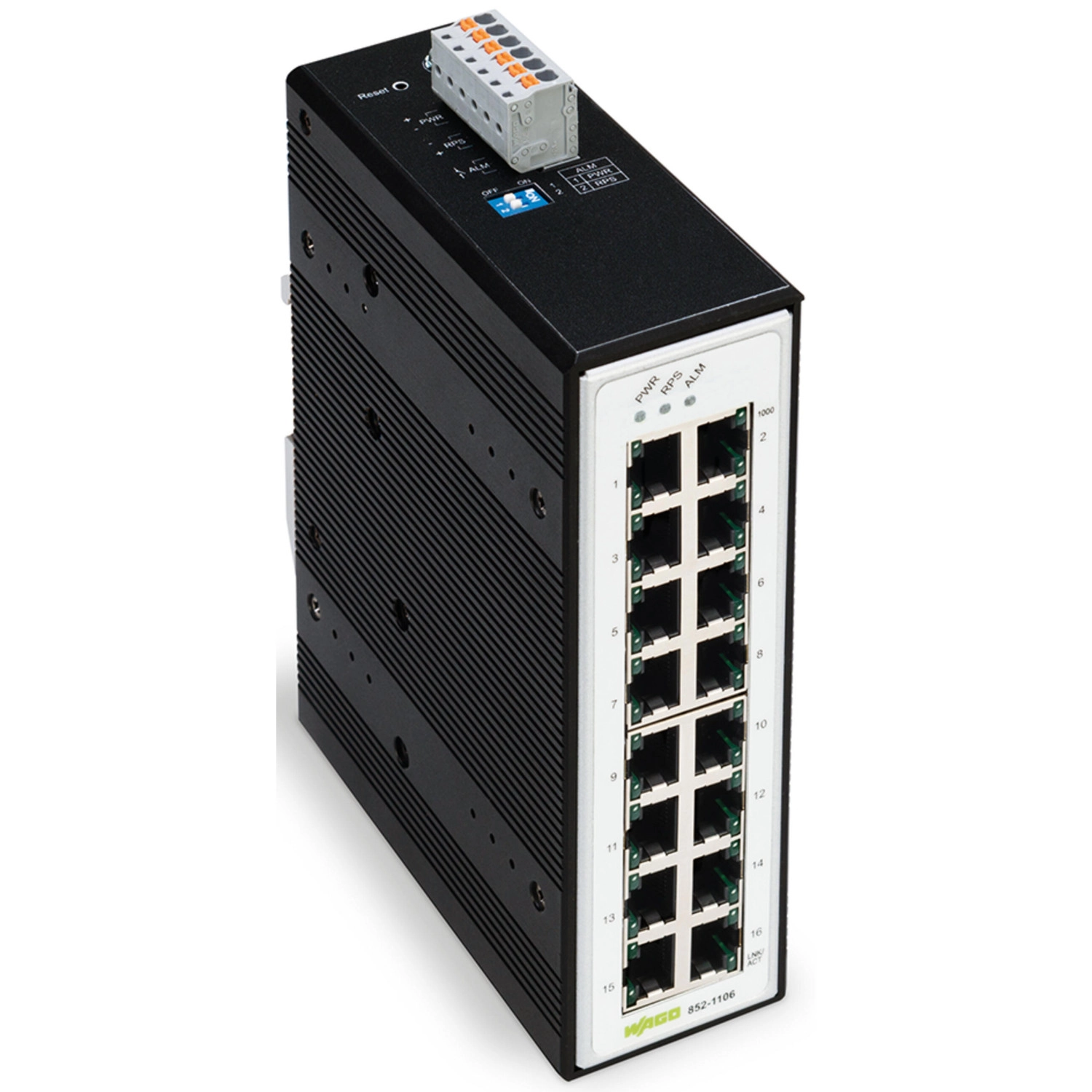

A 852‐1106 ipari switch egy 16 portos 10/100/1000Base‐T ETHERNET switch. Az erőteljes fém készülékházba helyezett switch redundáns kialakítású tápegység-csatlakozást és relés funkció monitorozást végez. Az említett funkciók, illetve a −40°C és +70°C közötti működési tartomány széles körű felhasználásra teszik alkalmassá. Jellemzők: Redundáns DC tápellátás Széles tápfeszültség-tartomány: 12 … 60 VDC DIP kapcsolók a riasztási funkciók beállításához Teljes mértékben megfelel az IEEE 802.3, 802.3u és 802.3 ab szabványnak. Nem blokkoló (non-blocking) és tároló-továbbító (store-and-forward) kapcsolási mód Autonegotiation mindegyik 10/100/1000Base-T portnál Auto-MDI/MDIX (keresztkábel) mindegyik 10/100/1000Base-T portnál Az integrált címkereső táblázat akár 8000 MAC címet is támogat (vagyis 8000 MAC címről képes megtanulni, hogy melyik portjához kapcsolódik, ettől gyorsabb a kommunikáció). Túlfeszültség-védelem Profinet Ethernet adatcsomagok (EtherType=0x8892) priorizálása az IEEE802.1p szerint
A Wago 852-1106 tizenhat 10/100/1000Base-T portot kínál ipari ETHERNET kapcsolatokhoz. Redundáns DC tápbemenete és DIP kapcsolóval beállítható riasztási funkciója segíti a tápellátás felügyeletét.
Műszaki, csatlakozási és környezeti adatok
| Kapcsolási mód | Nem blokkoló (non-blocking); tároló-továbbító (store-and-forward) |
|---|---|
| 1000Base-T portok száma | 16 |
| Kommunikációs szabványok | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE 802.3ab 1000BASE-T IEEE 802.3x áramlásszabályozás IEEE 802.3az Energiahatékony Ethernet IEEE 802.1p Rangsor PROFINET megfelelőségi osztály A (CC-A) |
| Redundanciafunkciók | Redundáns DC tápellátás |
| Konfigurációs lehetőségek | DIP kapcsoló jelérintkezéshez |
| Diagnosztika | Jelérintkezés Riasztóérintkező kapcsolási árama: 0,5 A/125 V AC; 1 A/30 V DC. Legnagyobb kapcsolási feszültség sora: 250 V AC/2 A; 220 V DC. Meghúzás: legfeljebb 6 ms; elengedés: legfeljebb 4 ms. |
| MAC-tábla (méret) | 8000 cím |
| Jumbo keret méret | 10000 byte |
| Tápfeszültség | 12 … 60 VDC; 24 VDC (DNV GL); 12, 24, 48 VDC (LR) |
| Legnagyobb fogyasztás | 12 W |
| Legnagyobb fogyasztás | 1500 mA |
| Adatátviteli sebesség | Rézvezeték: 10/1000 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték: Cat. 5e vagy nagyobb, max. 100 m vezetékhossz |
| Topológia | Csillag-, fa-, és vonal topológia |
| Vezérlések | 2 x DIP kapcsoló: riasztás (alarm) funkció tápkimaradás esetén |
| Indikátorok | Eszköz: LED (PWR, RPS) zöld: tápegység (elsődleges), redundáns tápegység (másodlagos), LED (ALM) piros: riasztás; portonként: LED (1000, LNK/ACT) zöld: állapot visszajelzés 1000 Mbit/s, LNK/ACT 1 … 16 portok |
| Csatlakozástechnika: kommunikáció/terepibusz | Rézvezeték: 16 x RJ-45 |
| Csatlakozástechnika: tápellátás | 1 x Beépített apacsatlakozó: 231-436/001-000; kiegészítőként anyacsatlakozó (MCS csatlakozók): 2231-106/026-000 |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 162 mm / 6,378 inch |
| Mélység | 120 mm / 4,724 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési feltétel | Iránytű biztonsági távolsága: 40 cm-nél nagyobb |
| Szín | fémes fekete |
| Készülékház anyaga | Alumínium |
| Tűzterhelés | 0,203 MJ |
| Tömeg | 840 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C (-25 … +70 °C (DNV GL) ; +5 … +70 °C (LR)) |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
| Védettség típusa | IP30 |
| UL alkalmazási környezet | UL61010 szerinti beltéri használat |
| Szennyezettségi fok (5) | 2, UL61010 szerint |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
Működési jellemzők
| Hálózati működés | Autonegotiation és Auto-MDI/MDIX minden 10/100/1000Base-T porton; túlfeszültség-védelem. |
|---|---|
| PROFINET keretek | EtherType=0x8892 adatcsomagok prioritása IEEE802.1p szerint. |
Eltérő megadások és alkalmazási feltételek
| Sebességmegadás eltérő helyeken | A bevezető és a portkivitel 10/100/1000Base-T; a „Baud ráta” sor „10/1000 Mbit/s” alakot használ. Mindkét megadás az adott adatlaphelyhez kötött. |
|---|---|
| Riasztóérintkező külön határadatai | Kapcsolási áram: 0,5 A/125 V AC és 1 A/30 V DC. A legnagyobb kapcsolási feszültség sora: 250 V AC/2 A és 220 V DC. A külön sorok nem kombinálhatók egyetlen új névleges terheléssé. |
| Riasztórelé idők | Legnagyobb meghúzási idő 6 ms; legnagyobb elengedési idő 4 ms. |
Szerelési és biztonsági feltételek
| Képesítés | A telepítést és üzemeltetést megfelelő automatizálási ismeretekkel rendelkező villamos szakember végezheti. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás vagy karbantartás előtt minden tápforrást kapcsolj ki. |
| Elhelyezés és hozzáférés | Zárható burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd be; csak jogosult, képzett személy férhet hozzá. Nedves vagy poros környezetben külön megengedés nélkül ne használd. |
| Vezetékek és LAN | A helyes kapocskiosztásra és az EMC-követelményekre ügyelve csatlakoztass. Az ETHERNET/RJ-45 csatlakozók csak helyi LAN-hálózatban használhatók, távközlési hálózatban nem. |
| Épség és ESD | Sérült készüléket cserélj ki. Tartsd be a DIN EN61340-5-1/-3 ESD-védelmi előírásait; a személyzet, munkafelület és csomagolás földelése legyen megfelelő. |
| Tisztítás és környezeti anyagok | A házat és szennyezett érintkezőket propanollal tisztítsd, kontakt spray-t ne használj. Aeroszolok, szilikonok és trigliceridek ellen megfelelő, ezeknek ellenálló külön burkolat szükséges. |
| Polaritás | Az adat- és tápvezetékek polaritását ne cseréld fel. |
Földelés, rögzítés és hálózati védelem
| Szellőzés | Biztosíts megfelelő hőleadást és szellőzést; ne helyezz nehéz tárgyat a switchre. |
|---|---|

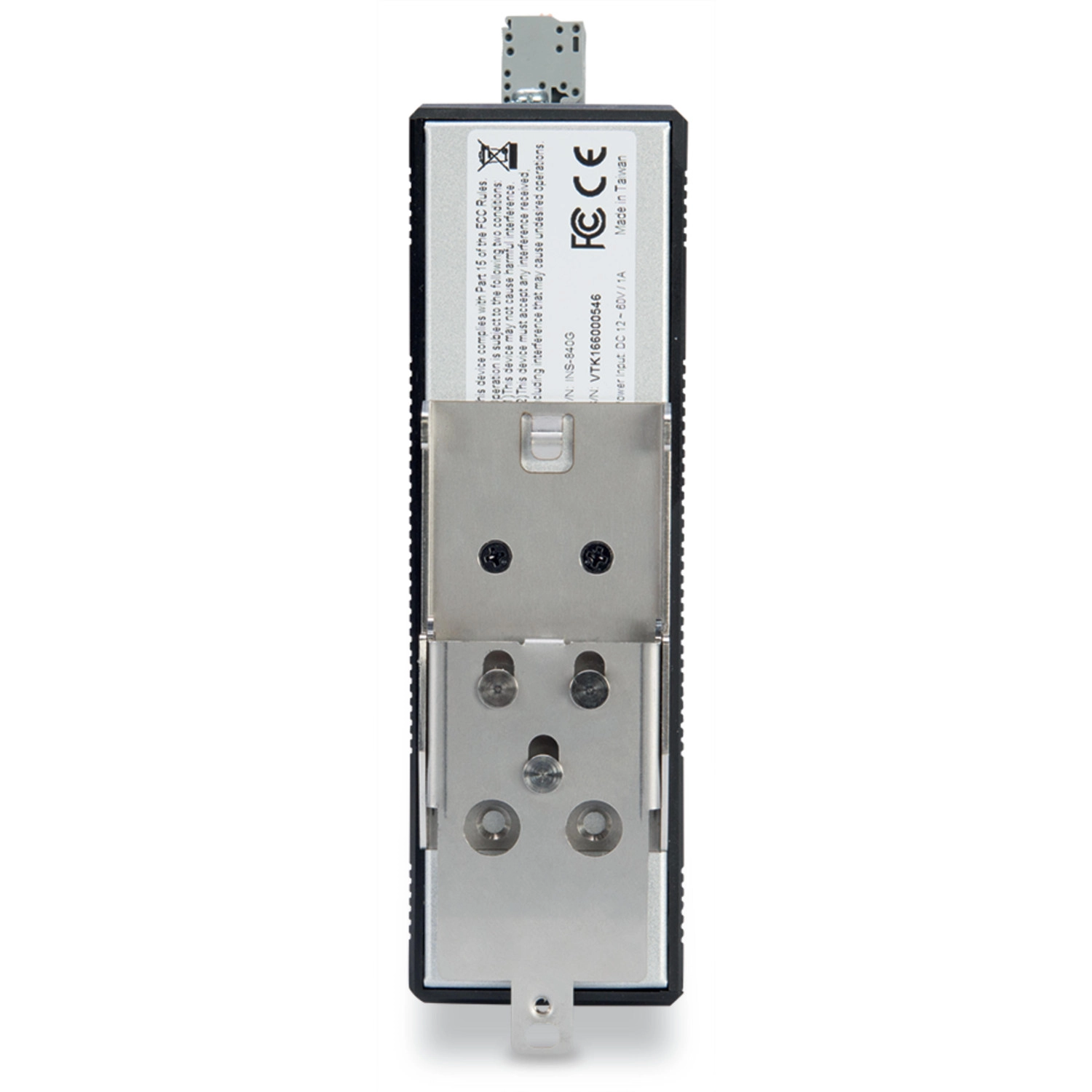

| Sínre rögzítés | Felülről helyezd a DIN-sínre, majd pattintsd a helyére. |
| Eltávolítás | Megfelelő szerszámmal hajlítsd lefelé a készülék alatti fémfület; oldd le a switch alsó részét a sínről, majd felfelé emeld le. |
| Meleg felület | Működés közben a készülék felülete forró lehet, ami sérülést okozhat. |
| Hálózat védelme | Vezérlőhálózatot ne csatlakoztass közvetlenül az internethez vagy irodai hálózathoz; a gyártó tűzfalat javasol. Korlátozd a fizikai és elektronikus hozzáférést a jogosultakra. |
| Jelszavak és távoli hozzáférés | Ahol az alkalmazott eszköz és konfiguráció jelszót használ, első használat előtt változtasd meg az alapértelmezett jelszót, és később is rendszeresen cseréld. Távoli eléréshez VPN-t használj. |
| Többrétegű védelem | Rendszeresen elemezd a fenyegetéseket, és alkalmazz többrétegű, defense-in-depth védelmet. |

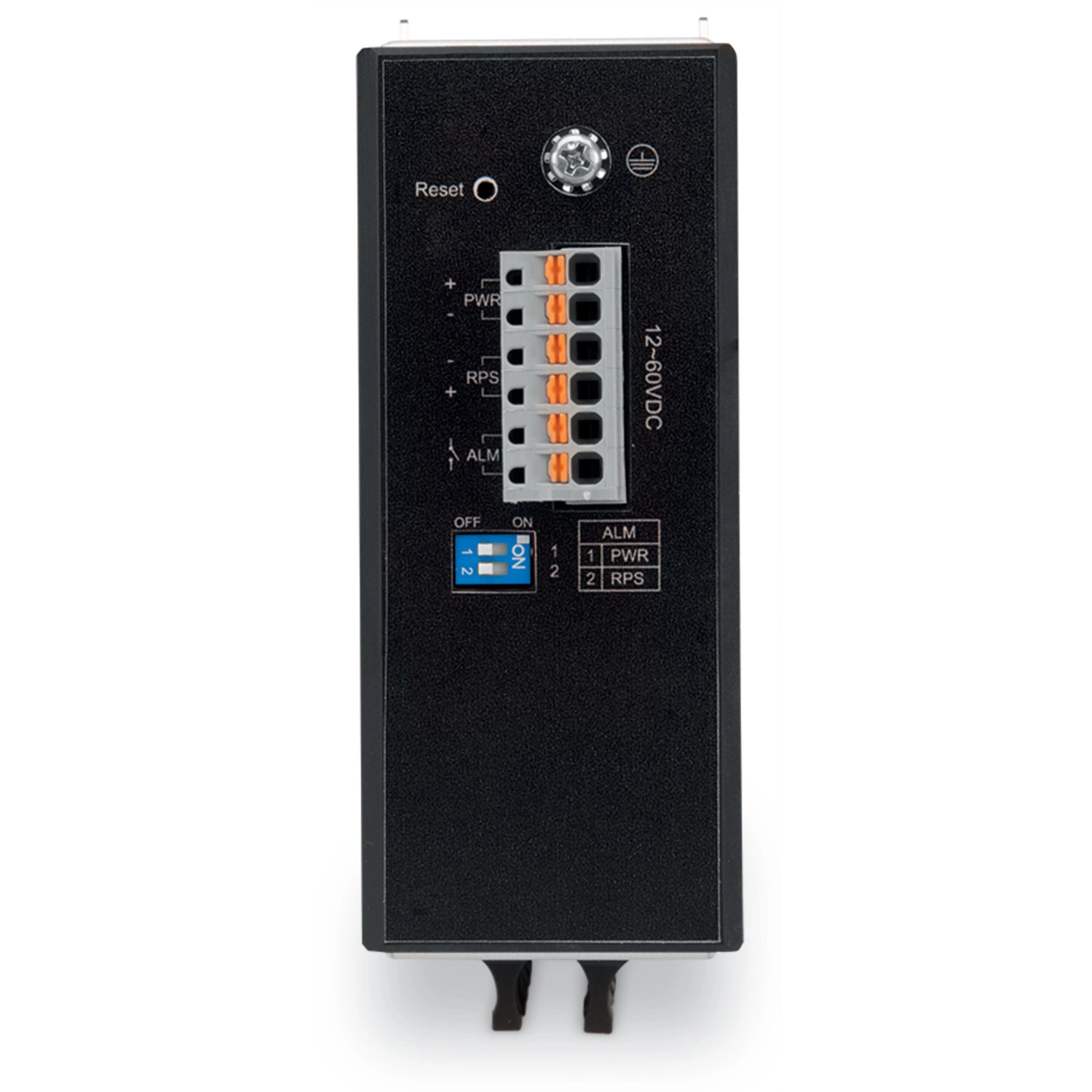

Tápcsatlakozó kiosztása
| PWR + /− | Elsődleges DC tápbemenet |
|---|---|
| RPS + /− | Másodlagos, redundáns DC tápbemenet |
| ALM /ALM | Külső riasztás két érintkezője; nem tápbemenet |
Riasztás és kezelőszervek
| DIP1 PWR | ON: elsődleges táphiba riasztása engedélyezve; OFF: kikapcsolva. |
|---|---|
| DIP2 RPS | ON: redundáns táphiba riasztása engedélyezve; OFF: kikapcsolva. |
| Gyári riasztási alaphelyzet | OFF |

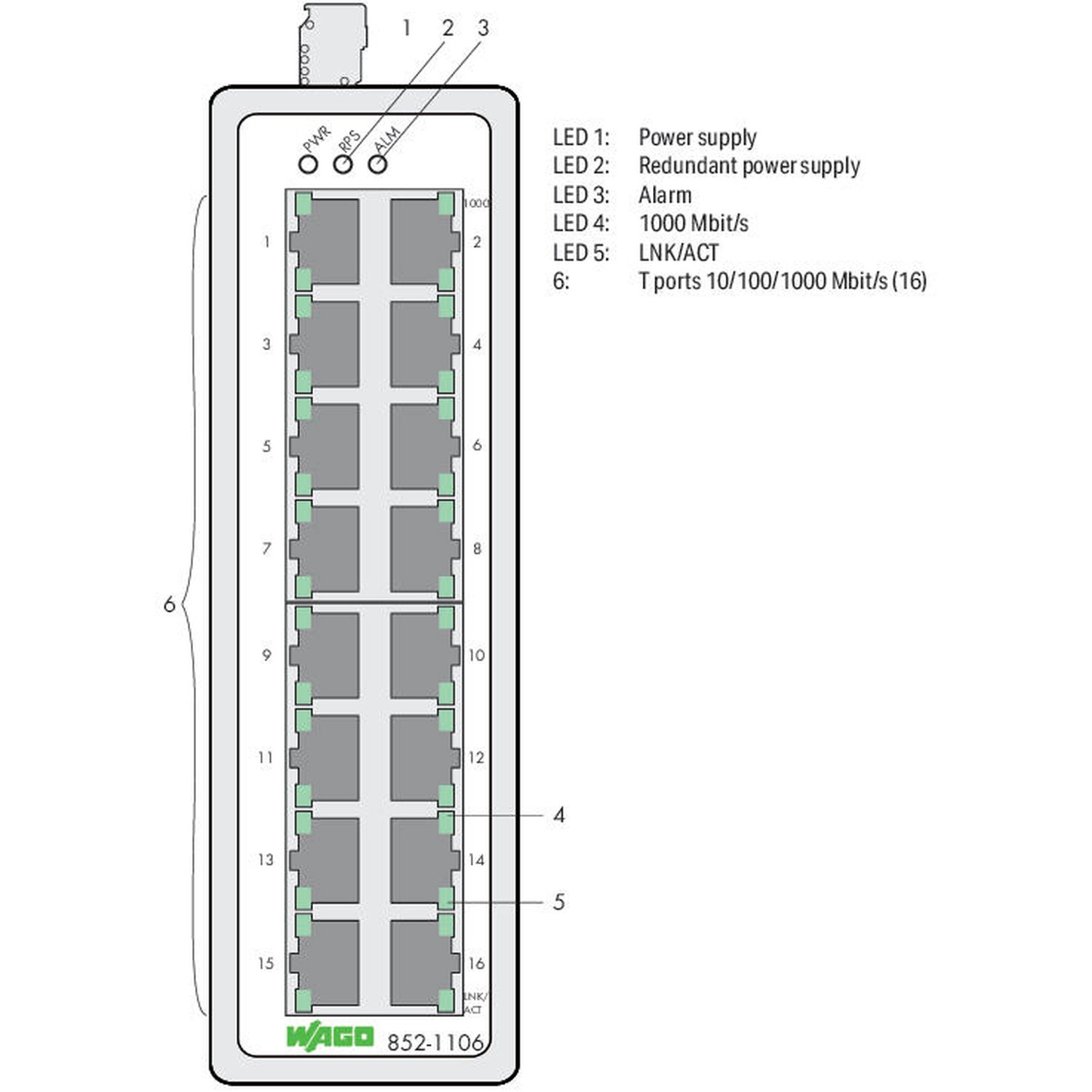

Részletes LED-jelzések
| PWR /RPS | Zöld: az adott táp rendelkezésre áll; sötét: kikapcsolt táp vagy hiba. |
|---|---|
| LNK/ACT | Zöld kapcsolatjelzés; villogás: adatforgalom; sötét: nincs megfelelő kapcsolat. |
| ALM | Piros: tápellátási hiba; sötét: nincs jelzett riasztás. |
| 1000 LED | Zöld: 1000 Mbit/s; sötét: 1000 Mbit/s-nál kisebb működési sebesség. |
| LNK/ACT saját kézikönyvi folyamatos zöld | A táblázat 1000 Mbit/s üzemet ír; a villogás adatforgalmat, a sötét állapot hiányzó megfelelő kapcsolatot jelent. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-ISW852 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 61010-2-201 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV GL SE - TAA00002YN |
| LR | Lloyds Register - LR2631713TA |
Opcionális kiegészítők
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
|---|---|
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 787-1602 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1632 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 10 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1606 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 2 A kimeneti áram; NEC Osztály 2; DC OK jelzés |
| 787-1622 | Kapcsolóüzemű tápegység; Classic; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; TopBoost; DC OK kontaktus |
| 787-1702 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 1,25 A kimeneti áram; DC-OK LED |
| 787-1712 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 2,5 A kimeneti áram; DC-OK LED |
| 787-1722 | Kapcsolóüzemű tápegység; Eco; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; DC-OK LED |
| 787-1102 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 1,3 A kimeneti áram; DC-OK LED |
| 787-1112 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 2,5 A kimeneti áram; DC-OK LED |
| 787-1122 | Kapcsolóüzemű tápegység; Kompakt; 1 fázis; 24 VDC kimeneti feszültség; 4 A kimeneti áram; DC-OK LED |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány hálózati porttal rendelkezik?
16 darab 10/100/1000Base-T.
Milyen rögzítéshez készült?
DIN35-sínhez.
