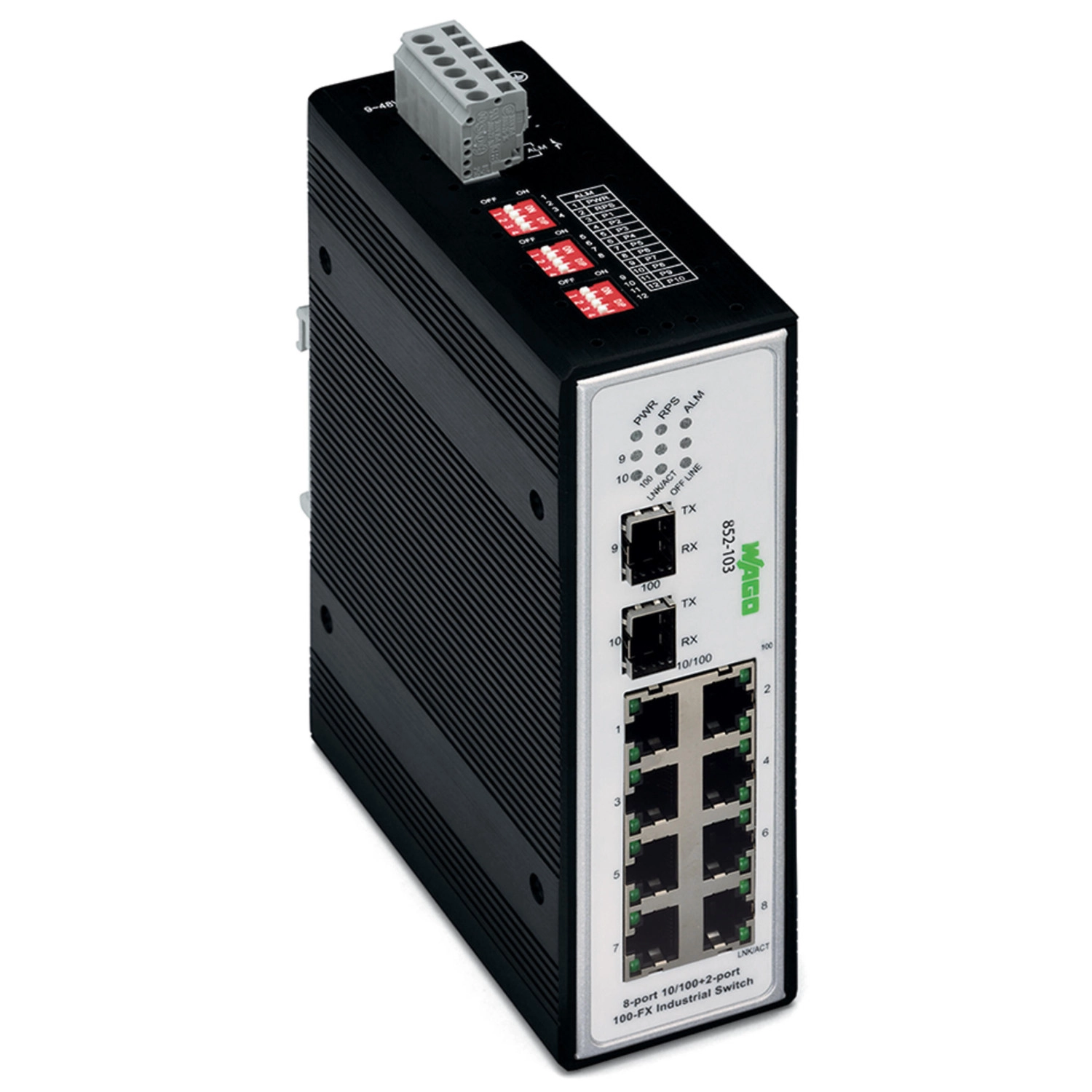

Wago 852-103 ipari Ethernet switch, 8 port 10/100Base-TX, 2 SFP-hely 100Base-FX, redundáns 9–48 V DC tápellátás, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 852-103 ipari ethernet switch 8 rézvezetékes hálózati porttal és két opcionális SFP-modult fogadó nyílással készül. Redundáns DC-tápellátással és relés távjelzéssel használható. A portok automatikus illesztése megkönnyíti a hálózati eszközök összekapcsolását.
Hálózati és tápellátási adatok
| Kapcsolási mód | Nem blokkoló; tároló-továbbító |
|---|---|
| Rézvezetékes portok | 8 × RJ-45; 10/100BASE-TX |
| Redundancia | Redundáns DC-tápellátás |
| MAC-tábla | 2000 cím |
| Jumbo keret | 1536 byte |
| Tápfeszültség | 9–48 V DC; a tápkábel hossza kisebb mint 3 m |
| Legnagyobb teljesítményfelvétel | 6,08 W |
| ESD; érintkezés / levegő | 8 kV / 15 kV |
| Jellemző teljesítményfelvétel 24 V-nál | 5,76 W |
| Rézvezetékes adatátviteli közeg | Cat. 5 vagy jobb; legfeljebb 100 m |
| DIP kapcsolók | 12 kapcsoló: tápkimaradás és 1–10. port riasztása |

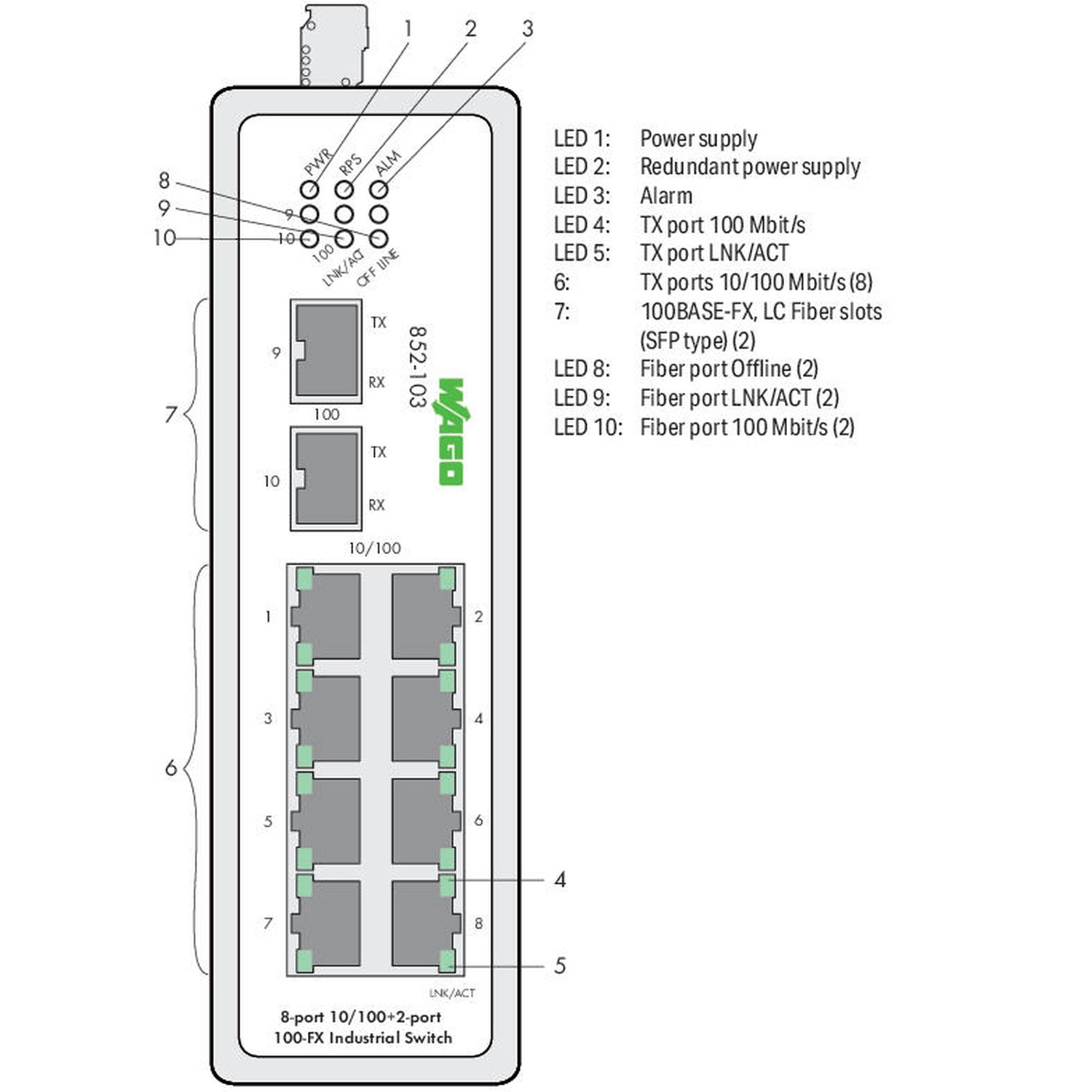

| Diagnosztika | Jelérintkező; PWR és RPS zöld LED, ALM piros LED; portonként zöld 100 és LNK/ACT LED |
| Automatikus portillesztés | Autonegotiation és Auto-MDI/MDIX minden 10/100BASE-TX porton |
| Kommunikációs szabványok | IEEE 802.3; IEEE 802.3u 100BASE-TX/FX; IEEE 802.3x |
| Tápcsatlakozó | Beépített 231-436/001-000 apacsatlakozó; kiegészítő 231-106/026-000 anyacsatlakozó |
| Csomagátviteli teljesítmény | 148800 pkt/s |
| Optikai portok | 2 × SFP-nyílás; 100BASE-FX; 100 Mbit/s |
| Optikai közeg | Egymódusú és többmódusú; FX/LX modulok; a modulok opcionálisak |
| Optikai jelzések | Zöld LNK/ACT és 100 LED; piros OFFLINE LED |
Méretek és környezet
| Szélesség | 50 mm / 1,969 inch |
|---|---|
| Magasság | 162 mm / 6,378 inch |
| Mélység | 120 mm / 4,724 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 922 g |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP30 |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Szín | Fekete |
| Készülékház anyaga | Alumínium |
| Rezgésállóság | IEC 60068-2-6 |
| Ütésállóság | IEC 60068-2-27 |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Megfelelőségi jelölés | CE |
Tanúsítványok és nyilatkozatok
| EAC | TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | Article 58-2, Clause 3; MSIP-REM-W43-ISW852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL; ordinary locations | UL 508; E175199 Sec.7 |
Opcionális kiegészítők
| 852-202 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; DDM; Extrém; ezüstszínű |
|---|---|
| 852-201/107-002 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; ezüstszínű |
| 852-201/107-030 | SFP Modul 100Base; LX Egymódusú 1310 nm LC; 30 km; ezüstszínű |
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
| 289-175 | Interfészmodul; RJ-45; NyÁK sorkapocs, kétsoros; Cat. 5; rögzítő távtartóban; árnyékolt csatlakozással; árnyékolásrögzítő kengyellel; 1,50 mm² |
| 289-172 | Interfészmodul; RJ-45; RJ-45; Cat. 5; rögzítő távtartóban |
| 289-196 | Interfészmodul; RJ-45; tápsín érintkezőkkel; NyÁK sorkapocs; Cat. 5 |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen tápellátást igényel?
9–48 V DC, redundáns megtáplálási lehetőséggel.
Hány RJ-45 portja van?
8 darab.
Tartozik hozzá SFP-modul?
Az SFP-modulok opcionális kiegészítők.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 852-103 ipari Ethernet switch, 8 port 10/100Base-TX, 2 SFP-hely 100Base-FX, redundáns 9–48 V DC tápellátás, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 852-103 |
| GTIN / EAN | 4045454665951 |
| Terméktípus | Ipari ETHERNET switch |
Hálózati és tápellátási adatok
| Kapcsolási mód | Nem blokkoló; tároló-továbbító |
|---|---|
| Rézvezetékes portok | 8 × RJ-45; 10/100BASE-TX |
| Redundancia | Redundáns DC-tápellátás |
| MAC-tábla | 2000 cím |
| Jumbo keret | 1536 byte |
| Tápfeszültség | 9–48 V DC; a tápkábel hossza kisebb mint 3 m |
| Legnagyobb teljesítményfelvétel | 6,08 W |
| ESD; érintkezés / levegő | 8 kV / 15 kV |
| Jellemző teljesítményfelvétel 24 V-nál | 5,76 W |
| Rézvezetékes adatátviteli közeg | Cat. 5 vagy jobb; legfeljebb 100 m |
| DIP kapcsolók | 12 kapcsoló: tápkimaradás és 1–10. port riasztása |
| Diagnosztika | Jelérintkező; PWR és RPS zöld LED, ALM piros LED; portonként zöld 100 és LNK/ACT LED |
| Automatikus portillesztés | Autonegotiation és Auto-MDI/MDIX minden 10/100BASE-TX porton |
| Kommunikációs szabványok | IEEE 802.3; IEEE 802.3u 100BASE-TX/FX; IEEE 802.3x |
| Tápcsatlakozó | Beépített 231-436/001-000 apacsatlakozó; kiegészítő 231-106/026-000 anyacsatlakozó |
| Csomagátviteli teljesítmény | 148800 pkt/s |
| Optikai portok | 2 × SFP-nyílás; 100BASE-FX; 100 Mbit/s |
| Optikai közeg | Egymódusú és többmódusú; FX/LX modulok; a modulok opcionálisak |
| Optikai jelzések | Zöld LNK/ACT és 100 LED; piros OFFLINE LED |
Méretek és környezet
| Szélesség | 50 mm / 1,969 inch |
|---|---|
| Magasság | 162 mm / 6,378 inch |
| Mélység | 120 mm / 4,724 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 922 g |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP30 |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Szín | Fekete |
| Készülékház anyaga | Alumínium |
| Rezgésállóság | IEC 60068-2-6 |
| Ütésállóság | IEC 60068-2-27 |
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Megfelelőségi jelölés | CE |
Tanúsítványok és nyilatkozatok
| EAC | TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | Article 58-2, Clause 3; MSIP-REM-W43-ISW852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL; ordinary locations | UL 508; E175199 Sec.7 |
Opcionális kiegészítők
| 852-202 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; DDM; Extrém; ezüstszínű |
|---|---|
| 852-201/107-002 | SFP Modul 100Base; FX Multimódusú 1310 nm LC; 2 km; ezüstszínű |
| 852-201/107-030 | SFP Modul 100Base; LX Egymódusú 1310 nm LC; 30 km; ezüstszínű |
| 289-195 | Interfészmodul; RJ-45; IDC-technológia; Cat. 6; rögzítő távtartóban; árnyékolt csatlakozással |
| 289-175 | Interfészmodul; RJ-45; NyÁK sorkapocs, kétsoros; Cat. 5; rögzítő távtartóban; árnyékolt csatlakozással; árnyékolásrögzítő kengyellel; 1,50 mm² |
| 289-172 | Interfészmodul; RJ-45; RJ-45; Cat. 5; rögzítő távtartóban |
| 289-196 | Interfészmodul; RJ-45; tápsín érintkezőkkel; NyÁK sorkapocs; Cat. 5 |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
Származás és besorolás
| Származási ország | TW (Tajvan) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 27 (speciális I/O-komponensek) |
Termékbesorolások
| UNSPSC | 43222612 |
|---|---|
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 9.0 | 19-17-01-06 |
| ETIM 9.0 | EC000734 |
| ETIM 10.0 | EC000734 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.05.11. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 852-103 ipari Ethernet switch, 8 port 10/100Base-TX, 2 SFP-hely 100Base-FX, redundáns 9–48 V DC tápellátás, fekete használati útmutató
Biztonság
A telepítést szakképzett villanyszerelő végezheti, villamos kapcsolóberendezésben vagy zárt burkolatban, száraz beltéri helyen.
Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket. Mechanikailag sérült eszközt ne helyezz üzembe.
Ne szereld könnyen gyulladó anyagokra vagy azok közelébe. Az A osztályú termék lakókörnyezetben rádiózavart okozhat, ami megfelelő intézkedést igényelhet.
Kizárólag LAN-hálózathoz használható, távközlési áramkörhöz nem csatlakoztatható.
Rögzítés és csatlakoztatás
A készülék vízszintes felületre helyezhető vagy DIN-sínre rögzíthető. A sínre felülről illesztve nyomd a helyére, amíg bepattan.
Az elsődleges 9–48 V DC-tápot a PWR +/−, az opcionális redundáns tápot az RPS +/− kapocshoz csatlakoztasd. A hatpólusú csatlakozó két ALM pontja a riasztókimeneté.
A riasztáshoz csatlakoztatott relékimenet mellett a megfelelő DIP riasztásfunkciót is engedélyezni kell; kikapcsolt DIP funkciónál a riasztókimenet nem működik.
Csatlakoztasd az RJ-45 portot a hálózati eszközhöz, és a LNK/ACT LED segítségével ellenőrizd a kapcsolatot.
SFP-modul
Igazítsd a megfelelő SFP-modult a nyílás elé, majd csúsztasd be, amíg bepattan. Behelyezéskor és eltávolításkor ne csavard és ne erőltesd.
Csatlakoztasd az optikai kapcsolatot, majd ellenőrizd a kapcsolatjelző LED-et. A modul szükség esetén hüvelyk- és mutatóujjal kihúzható.
