Wago 812-102 közös potenciálú gyűjtősín-sorkapocs, 10 × 3 mm gyűjtősínhez, nyomógomb nélkül, Push-in CAGE CLAMP®, sötétszürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 812-102 sötétszürke, nyomógomb nélküli gyűjtősín-sorkapocs 10 × 3 mm-es gyűjtősínhez, 12 csatlakozási ponttal és egy közös potenciállal. Rézvezetékekhez, 0,5–4 mm² tartományban használható, felső bekötéssel. A 96 A-es adat a teljes összáramra és a megadott gyűjtősínre vonatkozik.
Műszaki adatok
| Névleges feszültség, IEC/EN III/3 | 1000 V |
|---|---|
| Méretezési túlfeszültség, IEC/EN III/3 | 6 kV |
| Névleges áram | 96 A; összáram, csak 10 × 3 mm gyűjtősínnel |
| Csatlakozási pontok / potenciálok / szintek | 12 / 1 / 1 |
| Csatlakozás | Push-in CAGE CLAMP; működtetőszerszámos, nyomógomb nélkül |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,5–4 mm² / 20–12 AWG |
| Tömör vezeték, push-in bekötéssel | 0,5–4 mm² / 20–12 AWG |
| Többeres vezeték | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas vezeték | 0,5–4 mm² / 20–12 AWG |
| Csupaszolási hossz | 11 mm / 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség × magasság × mélység | 75 × 30 × 27,5 mm / 2,953 × 1,181 × 1,083 inch |
| Szín | Sötétszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,741 MJ |
| Tömeg | 35,7 g |
| Folyamatos működési hőmérséklet | −35 … +85 °C |
Alkalmazási feltételek és adateltérések
| Összáram és kapocspontonkénti terhelés | A 96 A összáram mellett a kapocspontokat az adott vezeték-keresztmetszethez jóváhagyott névleges árammal szabad terhelni. Ez csak 10 × 3 mm-es gyűjtősínre érvényes; a 96 A nem kapocspontonkénti érték. |
|---|---|

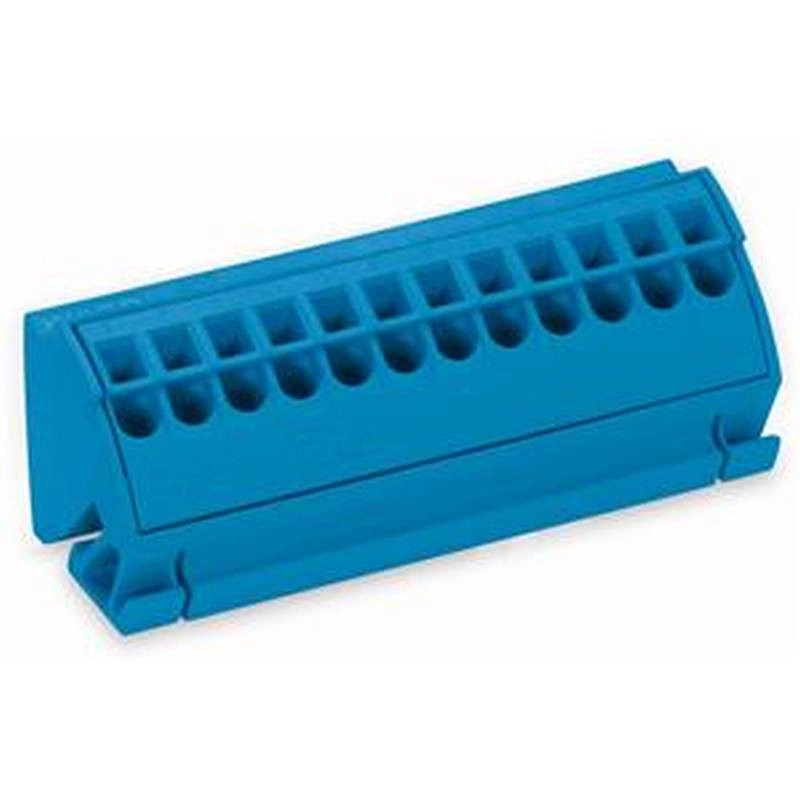

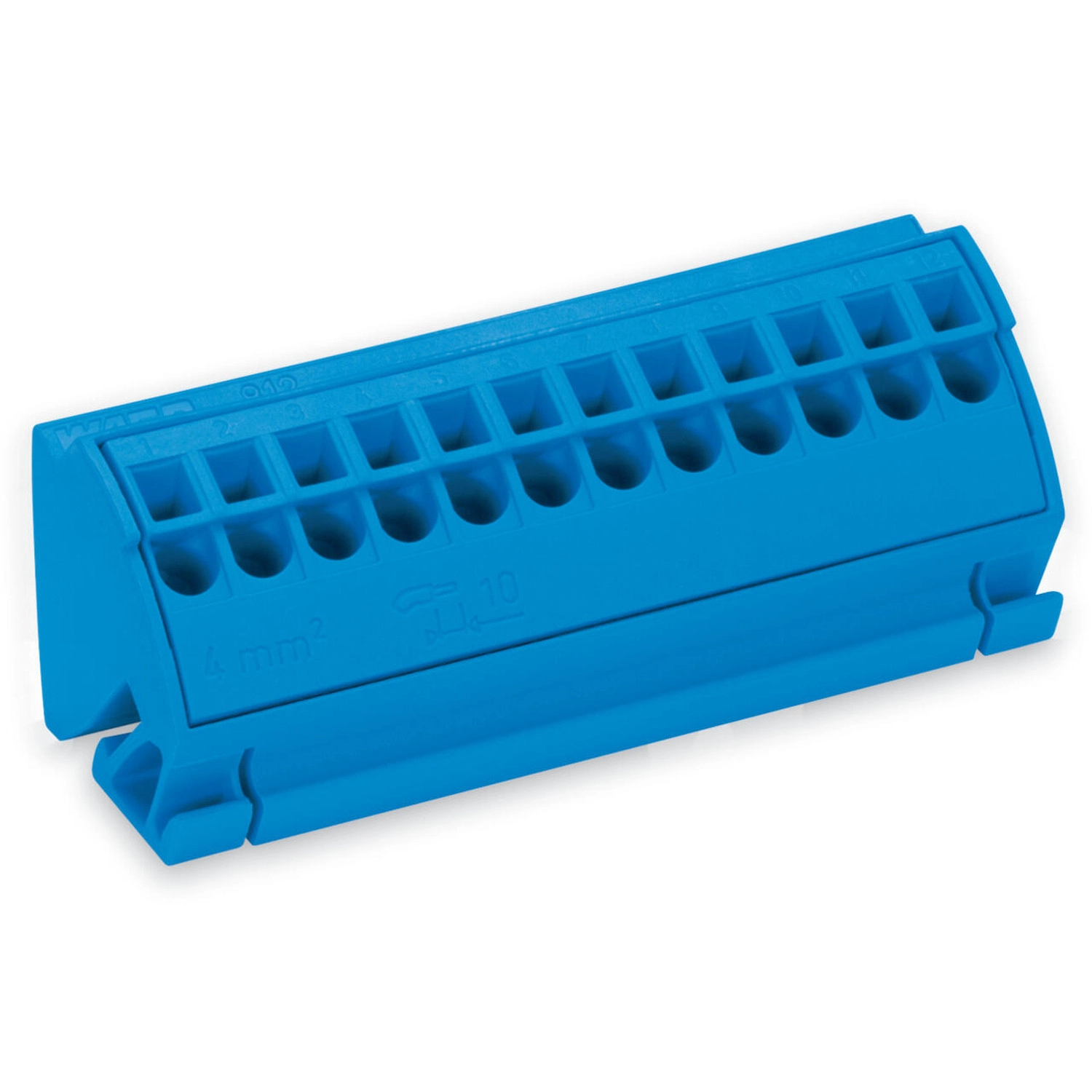

| Képek és a saját termék | A saját termék sötétszürke; a hasonló kivitelű termékfotó kék, a szerelési képek zöld-sárga földelőváltozatot mutatnak. Ezekből a 812-102 számára földelőfunkció nem következik. |
| Eltérő keresztmetszetű szerelési kép | A vezetékeltávolítás képaláírása 4 mm² / 12 AWG és 16 mm² / 6 AWG változatot említ. A 812-102 saját tartománya 0,5–4 mm² / 20–12 AWG; a családpélda ezt nem bővíti 16 mm²-re. |
| Gyűjtősínről történő levétel példája | A gyártói földelőváltozat képén a jobb és bal oldali rögzítés oldása után a sorkapcsot ki kell húzni a gyűjtősínből. Ez a földelőváltozatot bemutató képaláírás; nem jelent külön PE-minősítést vagy részletes, eltérő 812-102 szerelési eljárást. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL-7153 |
|---|---|
| CSA – CSA Group | C22.2 No.158; 2131504 |
| KEMA/KEUR – DEKRA | EN60947; 2160584.49 |
| UL – Underwriters Laboratories | UL1059; UL-USL45172-6187154-31109002-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítő
| 210-133 | 1000 mm hosszú Cu gyűjtősín, 10 × 3 mm; fehér |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
A 96 A kapocspontonként értendő?
Nem. Összáram, csak 10 × 3 mm-es gyűjtősínnel; az egyes kapocspontoknál a vezetékhez jóváhagyott névleges áram érvényes.
Beköthető 16 mm²-es vezeték?
A saját műszaki tartomány legfeljebb 4 mm²; a 16 mm²-es családkép nem bővíti ezt.
Mennyi a csupaszolási hossz?
11 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 812-102 közös potenciálú gyűjtősín-sorkapocs, 10 × 3 mm gyűjtősínhez, nyomógomb nélkül, Push-in CAGE CLAMP®, sötétszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 812-102 |
| GTIN / EAN | 4044918253277 |
| Terméktípus | Gyűjtősín-sorkapocs |
Műszaki adatok
| Névleges feszültség, IEC/EN III/3 | 1000 V |
|---|---|
| Méretezési túlfeszültség, IEC/EN III/3 | 6 kV |
| Névleges áram | 96 A; összáram, csak 10 × 3 mm gyűjtősínnel |
| Csatlakozási pontok / potenciálok / szintek | 12 / 1 / 1 |
| Csatlakozás | Push-in CAGE CLAMP; működtetőszerszámos, nyomógomb nélkül |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,5–4 mm² / 20–12 AWG |
| Tömör vezeték, push-in bekötéssel | 0,5–4 mm² / 20–12 AWG |
| Többeres vezeték | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas vezeték | 0,5–4 mm² / 20–12 AWG |
| Csupaszolási hossz | 11 mm / 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség × magasság × mélység | 75 × 30 × 27,5 mm / 2,953 × 1,181 × 1,083 inch |
| Szín | Sötétszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,741 MJ |
| Tömeg | 35,7 g |
| Folyamatos működési hőmérséklet | −35 … +85 °C |
Alkalmazási feltételek és adateltérések
| Összáram és kapocspontonkénti terhelés | A 96 A összáram mellett a kapocspontokat az adott vezeték-keresztmetszethez jóváhagyott névleges árammal szabad terhelni. Ez csak 10 × 3 mm-es gyűjtősínre érvényes; a 96 A nem kapocspontonkénti érték. |
|---|---|
| Képek és a saját termék | A saját termék sötétszürke; a hasonló kivitelű termékfotó kék, a szerelési képek zöld-sárga földelőváltozatot mutatnak. Ezekből a 812-102 számára földelőfunkció nem következik. |
| Eltérő keresztmetszetű szerelési kép | A vezetékeltávolítás képaláírása 4 mm² / 12 AWG és 16 mm² / 6 AWG változatot említ. A 812-102 saját tartománya 0,5–4 mm² / 20–12 AWG; a családpélda ezt nem bővíti 16 mm²-re. |
| Gyűjtősínről történő levétel példája | A gyártói földelőváltozat képén a jobb és bal oldali rögzítés oldása után a sorkapcsot ki kell húzni a gyűjtősínből. Ez a földelőváltozatot bemutató képaláírás; nem jelent külön PE-minősítést vagy részletes, eltérő 812-102 szerelési eljárást. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL-7153 |
|---|---|
| CSA – CSA Group | C22.2 No.158; 2131504 |
| KEMA/KEUR – DEKRA | EN60947; 2160584.49 |
| UL – Underwriters Laboratories | UL1059; UL-USL45172-6187154-31109002-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítő
| 210-133 | 1000 mm hosszú Cu gyűjtősín, 10 × 3 mm; fehér |
|---|
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 12 (Matrix Patch Board) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-46 |
| eCl@ss 9.0 | 27-14-11-46 |
| ETIM 9.0 | EC000001 |
| ETIM 10.0 | EC000001 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 812-102 közös potenciálú gyűjtősín-sorkapocs, 10 × 3 mm gyűjtősínhez, nyomógomb nélkül, Push-in CAGE CLAMP®, sötétszürke használati útmutató
Vezeték csatlakoztatása
A rézvezeték csupaszolási hossza 11 mm legyen.
A tömör vezetéket nyomd be a Push-in CAGE CLAMP kapocspontba; a saját tartomány 0,5–4 mm² / 20–12 AWG.
Vezeték eltávolítása
A kapocspontot működtetőszerszámmal nyisd ki.
Alkalmazási korlátok
| Összáram és kapocspontonkénti terhelés | A 96 A összáram mellett a kapocspontokat az adott vezeték-keresztmetszethez jóváhagyott névleges árammal szabad terhelni. Ez csak 10 × 3 mm-es gyűjtősínre érvényes; a 96 A nem kapocspontonkénti érték. |
|---|---|
| Képek és a saját termék | A saját termék sötétszürke; a hasonló kivitelű termékfotó kék, a szerelési képek zöld-sárga földelőváltozatot mutatnak. Ezekből a 812-102 számára földelőfunkció nem következik. |
| Eltérő keresztmetszetű szerelési kép | A vezetékeltávolítás képaláírása 4 mm² / 12 AWG és 16 mm² / 6 AWG változatot említ. A 812-102 saját tartománya 0,5–4 mm² / 20–12 AWG; a családpélda ezt nem bővíti 16 mm²-re. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
