Wago 793-5501/000-005 WMB jelölőkártya 5–17,5 mm széles sorkapcsokhoz, 5–5,2 mm-ig nyújtható, üres, bepattintható, piros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

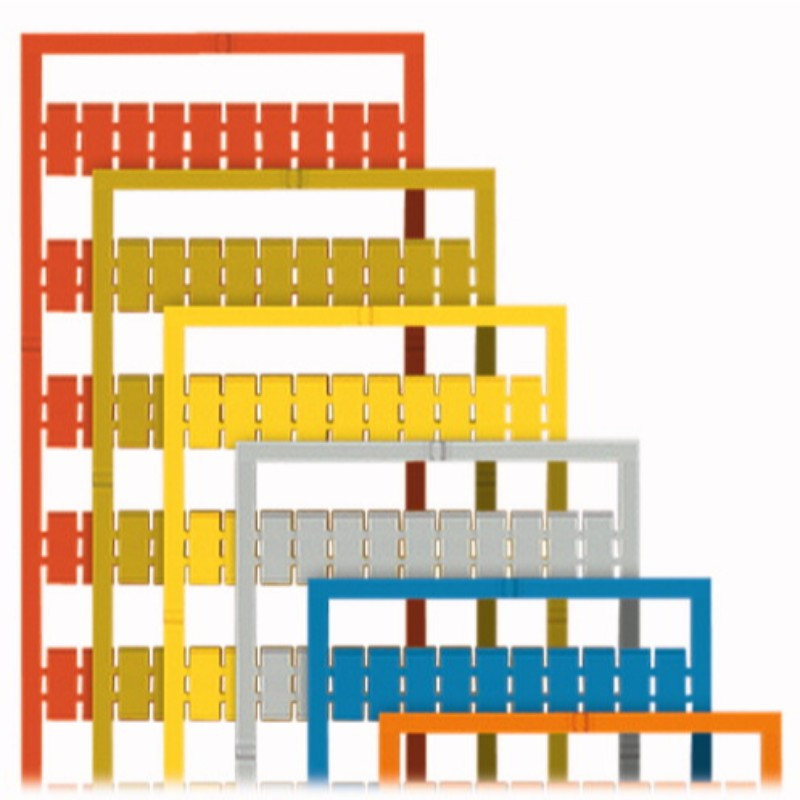

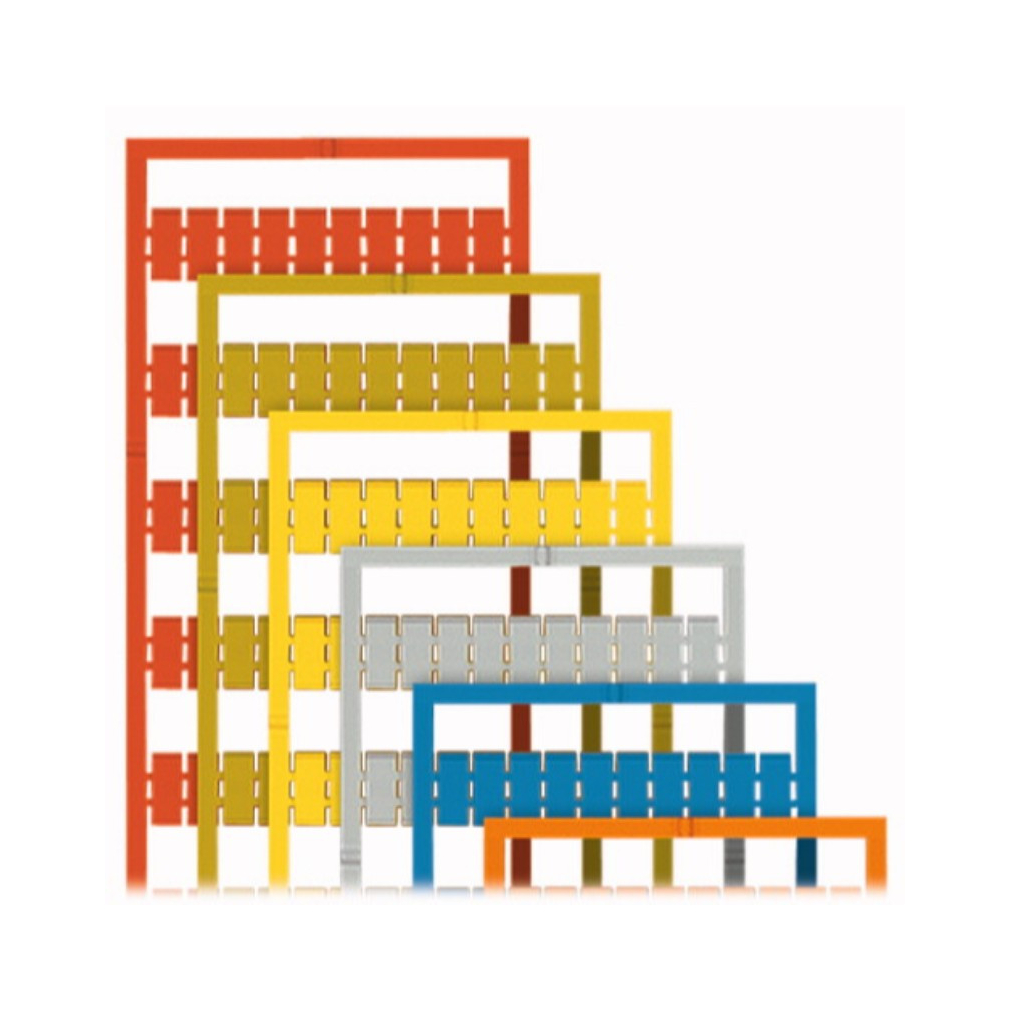

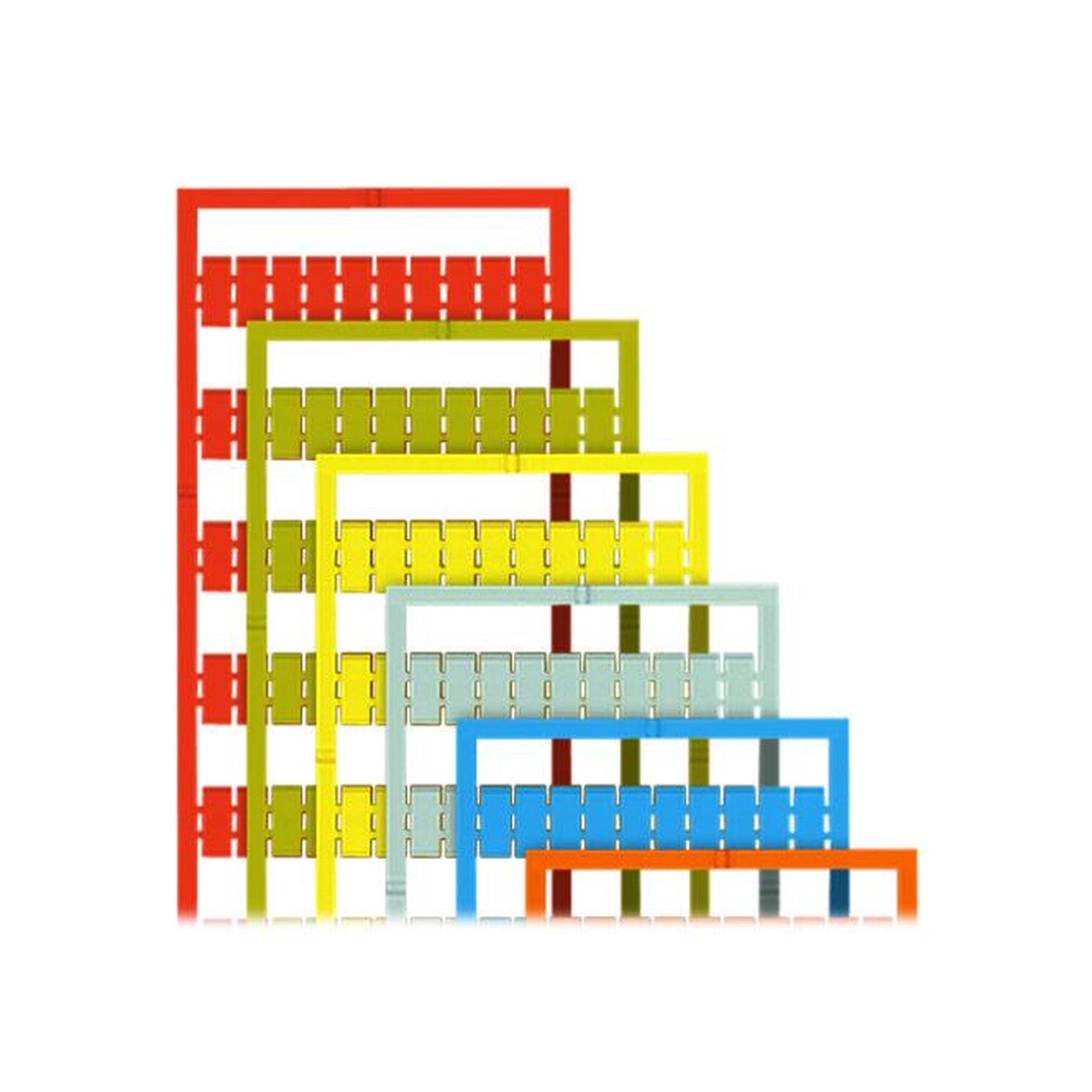

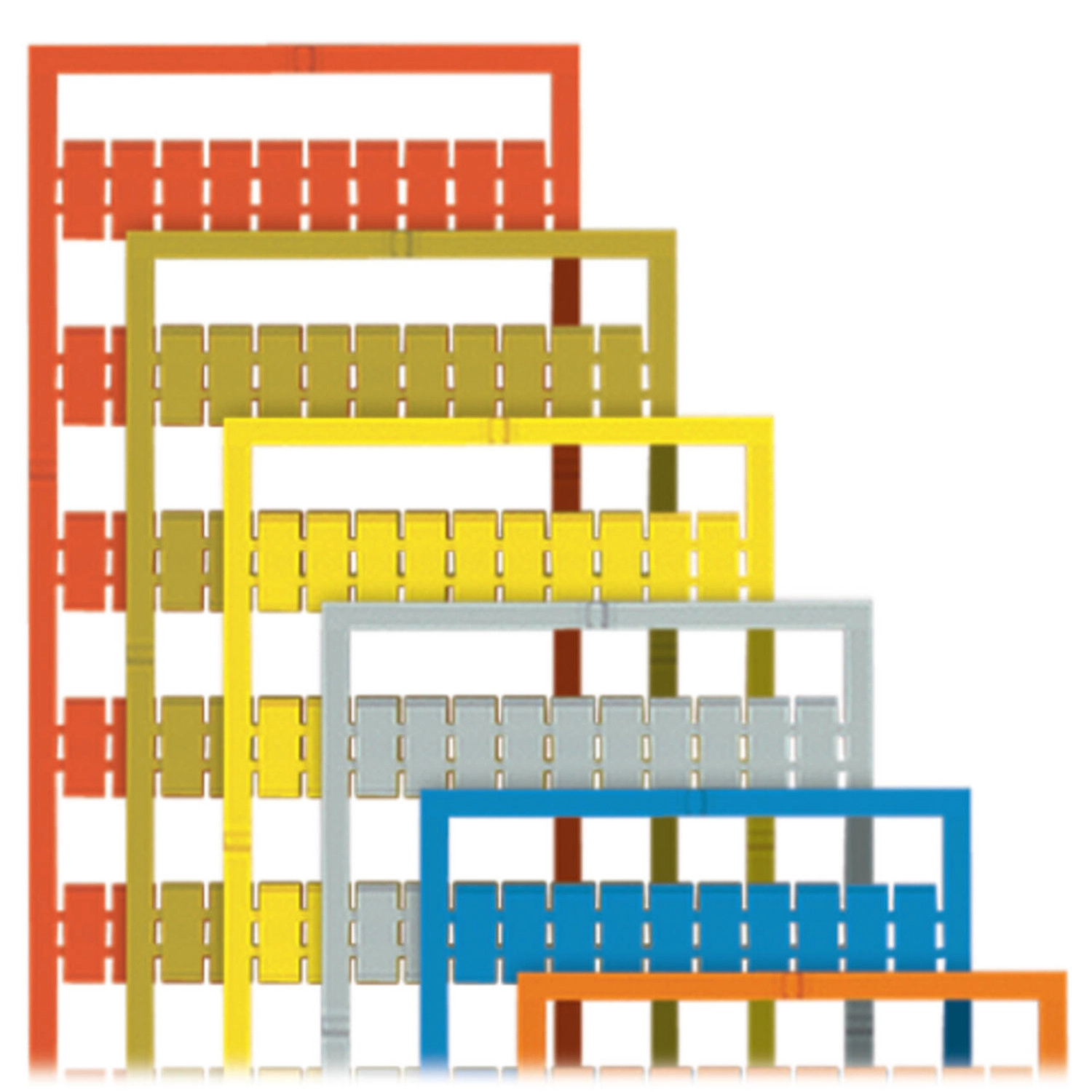

A Wago 793-5501/000-005 piros WMB-jelölőkártya felirat nélküli kivitelben, plotteres jelöléshez. A jelölők szélessége 5 mm, a jelölőszalag 5 … 5,2 mm között nyújtható.
Kártyás kialakítás
Egy kártyán 10 jelölőszalag található, szalagonként 10 jelölővel. A jelölők bepattinthatók. A szalag egyben használható, nagyobb sorkapcsokhoz pedig egyedi jelölő is leválasztható.
Anyagjellemzők és ellenállóság
Halogénmentes, UL94 V2 gyúlékonysági osztályú kivitel. Elkenődésállósága az EN 60998-1:2004, UV-állósága az EN 60068-2-5:2010 B eljárás szerint megadott. Tömege 8,8 g, tűzterhelése 0,264 MJ.
Műszaki adatok
| Jelölőrendszer | WMB |
|---|---|
| Kiszerelési forma | Jelölőkártya |
| Jelölési módszer | Plotterezés |
| Feliratozás | Felirat nélküli |
| Előre összeállított jelölők | 10 szalag, szalagonként 10 jelölő, kártyánként |
| Jelölőszalag nyújthatósága | 5 … 5,2 mm |
| Jelölőszélesség | 5 mm |
| Rögzítés | Bepattintható |
| Szín | Piros |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Elkenődésállóság | EN 60998-1:2004 |
| UV-állóság | EN 60068-2-5:2010, B eljárás |
| Halogénmentes | Igen |
| Tömeg | 8,8 g |
| Tűzterhelés | 0,264 MJ |
| Alkalmas sorkapocsszélesség | 5 … 17,5 mm |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Feliratos vagy üres?
Felirat nélküli, plotteres jelöléshez.
Mennyi jelölő van egy kártyán?
10 szalag, szalagonként 10 jelölővel.
Mennyire nyújtható a szalag?
5 … 5,2 mm közötti tartományban.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 793-5501/000-005 WMB jelölőkártya 5–17,5 mm széles sorkapcsokhoz, 5–5,2 mm-ig nyújtható, üres, bepattintható, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 793-5501/000-005 |
| GTIN / EAN | 4045454001957 |
| Terméktípus | WMB-jelölőkártya |
Jelölési és anyagadatok
| Jelölőrendszer | WMB |
|---|---|
| Kiszerelési forma | Jelölőkártya |
| Jelölési módszer | Plotterezés |
| Feliratozás | Felirat nélküli |
| Előre összeállított jelölők | 10 szalag, szalagonként 10 jelölő, kártyánként |
| Jelölőszalag nyújthatósága | 5 … 5,2 mm |
| Jelölőszélesség | 5 mm |
| Rögzítés | Bepattintható |
| Szín | Piros |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Elkenődésállóság | EN 60998-1:2004 |
| UV-állóság | EN 60068-2-5:2010, B eljárás |
| Halogénmentes | Igen |
| Tömeg | 8,8 g |
| Tűzterhelés | 0,264 MJ |
| Alkalmas sorkapocsszélesség | 5 … 17,5 mm |
Alkalmazás
| 1 | Válassz le egy jelölőszalagot a WMB jelölőkártyáról. |
|---|---|
| 2 | Nyújtsd a WMB jelölőszalagot a megadott 5 … 5,2 mm-es tartományon belül. |
| 3 | Nagyobb sorkapcsok esetén válassz le egyedi jelölőt a WMB jelölőszalagról. |
| 4 | Pattintsd a jelölőszalagot a jelölőnyílásba. |
| Kétoldalas jelölőtartó | A WMB jelölőszalag a kétoldalas jelölőtartó jelölőnyílásába is bepattintható. |
Egyedi jelölés
| 1 | A Wago Smart Designer konfigurátorában a Configure (Konfigurálás) lehetőséggel készítsd el az egyedi feliratot. |
|---|---|
| 2 | Megrendelés előtt regisztrálj a szoftverben. |
| 3 | Ismételt rendeléskor használd a szoftveres projektben is megtalálható adott cikkszámot. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Nagy ECS (kis ECS) | 50 (5) db |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 39131505 |
|---|---|
| eCl@ss 10.0 | 27-14-11-37 |
| eCl@ss 9.0 | 27-14-11-37 |
| ETIM 9.0 | EC000761 |
| ETIM 10.0 | EC000761 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 793-5501/000-005 WMB jelölőkártya 5–17,5 mm széles sorkapcsokhoz, 5–5,2 mm-ig nyújtható, üres, bepattintható, piros használati útmutató
Jelölőszalag alkalmazása
Válassz le egy jelölőszalagot a WMB jelölőkártyáról.
Nyújtsd a WMB jelölőszalagot a megadott 5 … 5,2 mm-es tartományon belül.
Nagyobb sorkapcsok esetén válassz le egyedi jelölőt a WMB jelölőszalagról.
Pattintsd a jelölőszalagot a jelölőnyílásba.
Kétoldalas jelölőtartó
A WMB jelölőszalag a kétoldalas jelölőtartó jelölőnyílásába is bepattintható.
Egyedi jelölés Smart Designerrel
A Wago Smart Designer konfigurátorában a Configure (Konfigurálás) lehetőséggel készítsd el az egyedi feliratot.
Megrendelés előtt regisztrálj a szoftverben.
Ismételt rendeléskor használd a szoftveres projektben is megtalálható adott cikkszámot.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
