Wago 790-108 árnyékolásrögzítő kengyel, 11 mm széles, 3–8 mm vezetékátmérőhöz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

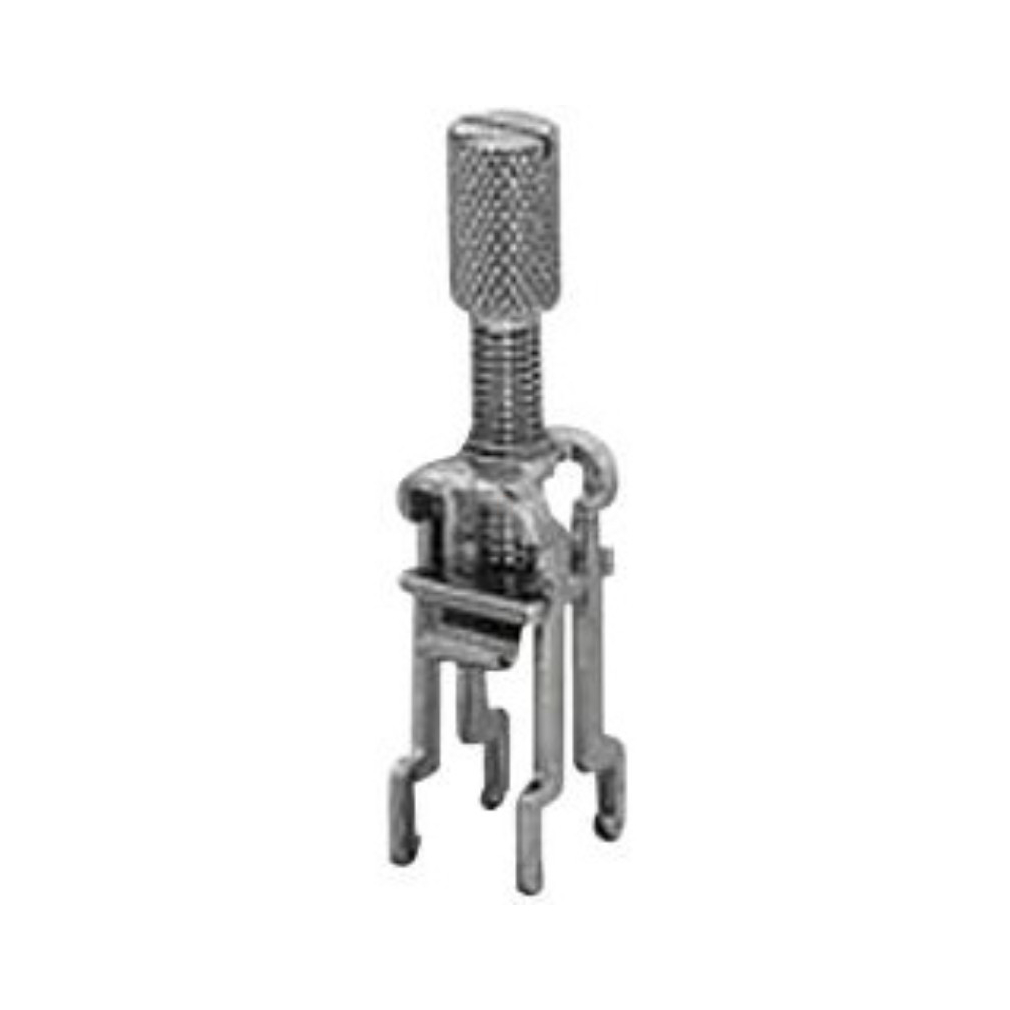

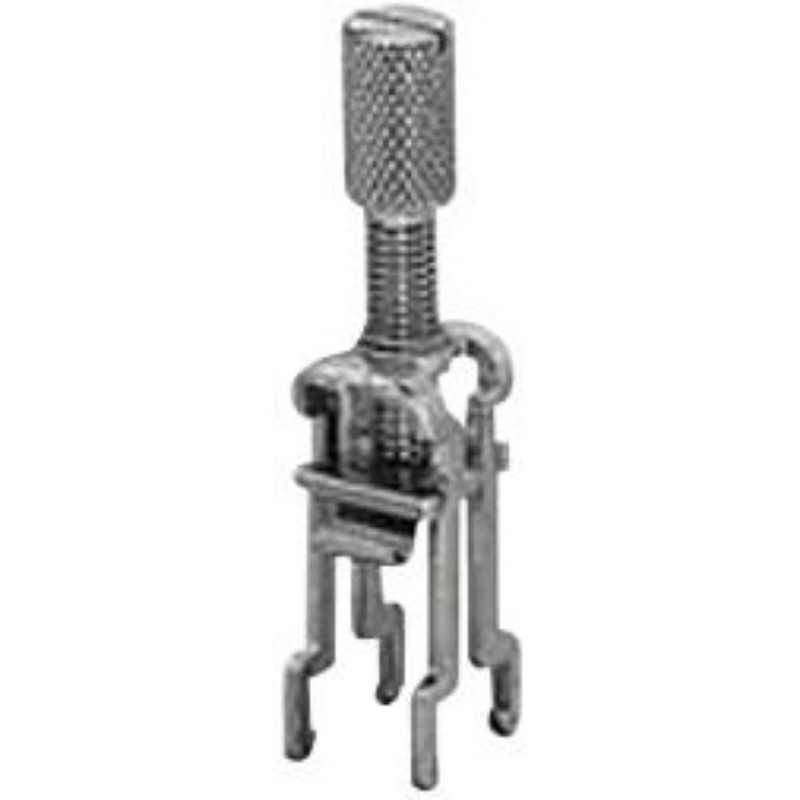

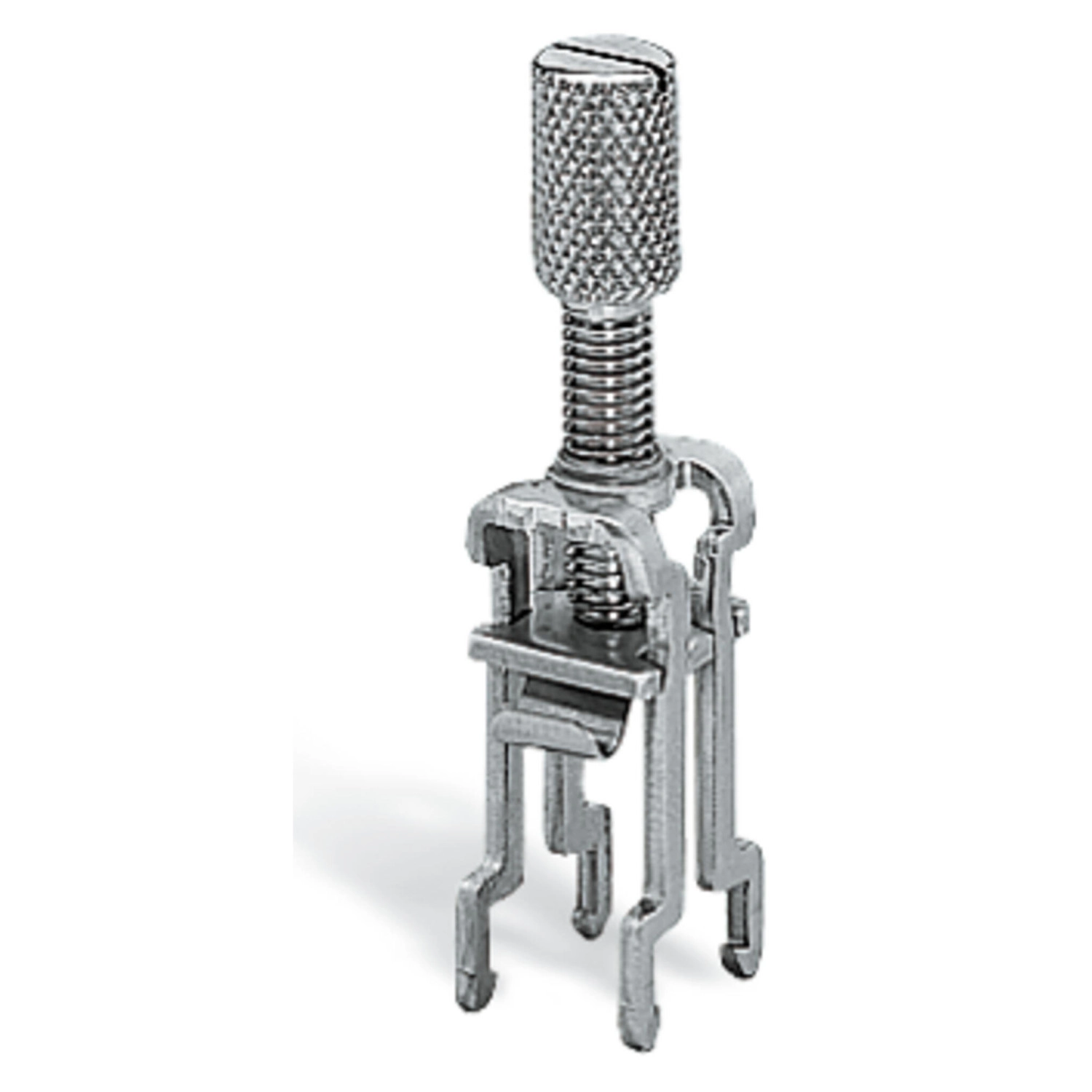

A Wago 790-108 ezüstszínű, V2A rozsdamentes acél árnyékolásrögzítő kengyel.
Műszaki jellemzők
| Szélesség | 11 mm / 0,433 inch |
|---|---|
| Szín | ezüstszínű |
| Tömeg | 12 g |
| Feldolgozási hőmérséklet | (min,) -35 °C |
| Folyamatos működési hőmérséklet | kezdete -60 °C |
| Anyag | V2A rozsdamentes acél |
| Kompatibilis vezetékátmérő | 3–8 mm |
Alkalmazási feltételek
| Biztonság | Földelés csatlakoztatásához nem használható! |
|---|---|
| Rögzítés | Közvetlenül 10 × 3 mm-es gyűjtősínhez vagy fúrt szerelőlaphoz; legfeljebb 3 mm vastag fémlapra rápattintható. |
| Rugóegység | A kengyelbe integrált rugó kompenzálja az árnyékolás deformálódását és hidegfolyását; a rendszer részben tehermentesítőként viselkedik. |
| Recés csavar | Maximális és javasolt szorítónyomaték: 0,5 Nm. |
Kapcsolódó tartozékok
| 790-115 | rögzítősín 2 földelőlábbal; párhuzamos a rögzítősínnel; 125 mm hosszú; Cu 10mm x 3 mm; szürke |
|---|---|
| 790-113 | rögzítősín földelőlábbal; 90°-ban rögzítősínhez; 45 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-es sorozat árnyékoláskengyeles rögzítőnek; szürke |
| 790-110 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 15 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-108 árnyékoláskengyeles rögzítőnek; szürke |
| 790-112 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 25 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-108-nak és 790-116- nak; szürke |
| 790-114 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 45 mm hosszú; Cu 10mm x 3 mm; megfelelő a 790-es sorozat árnyékolásrögzítő kengyelei és a 791-essorozat árnyékolásrögzítői számára; szürke |
| 790-145 | rögzítősín; speciális perforációval; 1000 mm hosszú; ezüstszínű |
| 790-190 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 5 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-192 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 5 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-191 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 8 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-193 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 8 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 210-133 | Gyűjtősín; 1000 mm hosszú; Cu 10mm x 3 mm; fehér |
| 790-133 | Gyűjtősín; 30 mm hosszú; Cu 10mm x 3 mm; ezüstszínű |
| 790-134 | Gyűjtősín; 50 mm hosszú; Cu 10mm x 3 mm; ezüstszínű |
| 790-101 | Szigetelt rögzítőtartó; gyűjtősíneknek lemezcsavarral (3,5 x 9) mm; szürke |
| 790-100 | Szigetelt rögzítőtartó; gyűjtősíneknek M4 x 8 mm csavarral; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 790-108 árnyékolásrögzítő kengyel, 11 mm széles, 3–8 mm vezetékátmérőhöz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 790-108 |
| GTIN / EAN | 4017332356954 |
| Terméktípus | Árnyékolásrögzítő kengyel |
Műszaki adatok
| Szélesség | 11 mm / 0,433 inch |
|---|---|
| Szín | ezüstszínű |
| Tömeg | 12 g |
| Feldolgozási hőmérséklet | (min,) -35 °C |
| Folyamatos működési hőmérséklet | kezdete -60 °C |
| Anyag | V2A rozsdamentes acél |
| Kompatibilis vezetékátmérő | 3–8 mm |
Alkalmazás és feltételek
| Biztonság | Földelés csatlakoztatásához nem használható! |
|---|---|
| Rögzítés | Közvetlenül 10 × 3 mm-es gyűjtősínhez vagy fúrt szerelőlaphoz; legfeljebb 3 mm vastag fémlapra rápattintható. |
| Rugóegység | A kengyelbe integrált rugó kompenzálja az árnyékolás deformálódását és hidegfolyását; a rendszer részben tehermentesítőként viselkedik. |
| Recés csavar | Maximális és javasolt szorítónyomaték: 0,5 Nm. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121722 |
|---|---|
| eCl@ss 10.0 | 27-14-11-50 |
| eCl@ss 9.0 | 27-14-11-50 |
| ETIM 9.0 | EC002020 |
| ETIM 10.0 | EC002020 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 790-115 | rögzítősín 2 földelőlábbal; párhuzamos a rögzítősínnel; 125 mm hosszú; Cu 10mm x 3 mm; szürke |
|---|---|
| 790-113 | rögzítősín földelőlábbal; 90°-ban rögzítősínhez; 45 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-es sorozat árnyékoláskengyeles rögzítőnek; szürke |
| 790-110 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 15 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-108 árnyékoláskengyeles rögzítőnek; szürke |
| 790-112 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 25 mm hosszú; Cu 10mm x 3 mm; megfelelő 790-108-nak és 790-116- nak; szürke |
| 790-114 | rögzítősín földelőlábbal; párhuzamos a rögzítősínnel; 45 mm hosszú; Cu 10mm x 3 mm; megfelelő a 790-es sorozat árnyékolásrögzítő kengyelei és a 791-essorozat árnyékolásrögzítői számára; szürke |
| 790-145 | rögzítősín; speciális perforációval; 1000 mm hosszú; ezüstszínű |
| 790-190 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 5 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-192 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 5 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-191 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 8 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 790-193 | U-alakú gyűjtősín; Cu 10mm x 3 mm; 8 I/Onak; megfelelő a 750-es sorozat moduljaihoz; ezüstszínű |
| 210-133 | Gyűjtősín; 1000 mm hosszú; Cu 10mm x 3 mm; fehér |
| 790-133 | Gyűjtősín; 30 mm hosszú; Cu 10mm x 3 mm; ezüstszínű |
| 790-134 | Gyűjtősín; 50 mm hosszú; Cu 10mm x 3 mm; ezüstszínű |
| 790-101 | Szigetelt rögzítőtartó; gyűjtősíneknek lemezcsavarral (3,5 x 9) mm; szürke |
| 790-100 | Szigetelt rögzítőtartó; gyűjtősíneknek M4 x 8 mm csavarral; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.18. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 790-108 árnyékolásrögzítő kengyel, 11 mm széles, 3–8 mm vezetékátmérőhöz használati útmutató
Használat
Csatlakoztasd a kengyelt közvetlenül a 10 × 3 mm-es gyűjtősínhez vagy a fúrt szerelőlaphoz.
A csatlakoztatás után húzd meg a recés csavart; a maximális szorítónyomaték 0,5 Nm.
Eltávolításhoz csavard addig, amíg a racsnis mechanizmus kiold, majd enyhén billentsd meg és távolítsd el a kengyelt.
Feltételek
| Biztonság | Földelés csatlakoztatásához nem használható! |
|---|---|
| Rögzítés | Közvetlenül 10 × 3 mm-es gyűjtősínhez vagy fúrt szerelőlaphoz; legfeljebb 3 mm vastag fémlapra rápattintható. |
| Rugóegység | A kengyelbe integrált rugó kompenzálja az árnyékolás deformálódását és hidegfolyását; a rendszer részben tehermentesítőként viselkedik. |
| Recés csavar | Maximális és javasolt szorítónyomaték: 0,5 Nm. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
