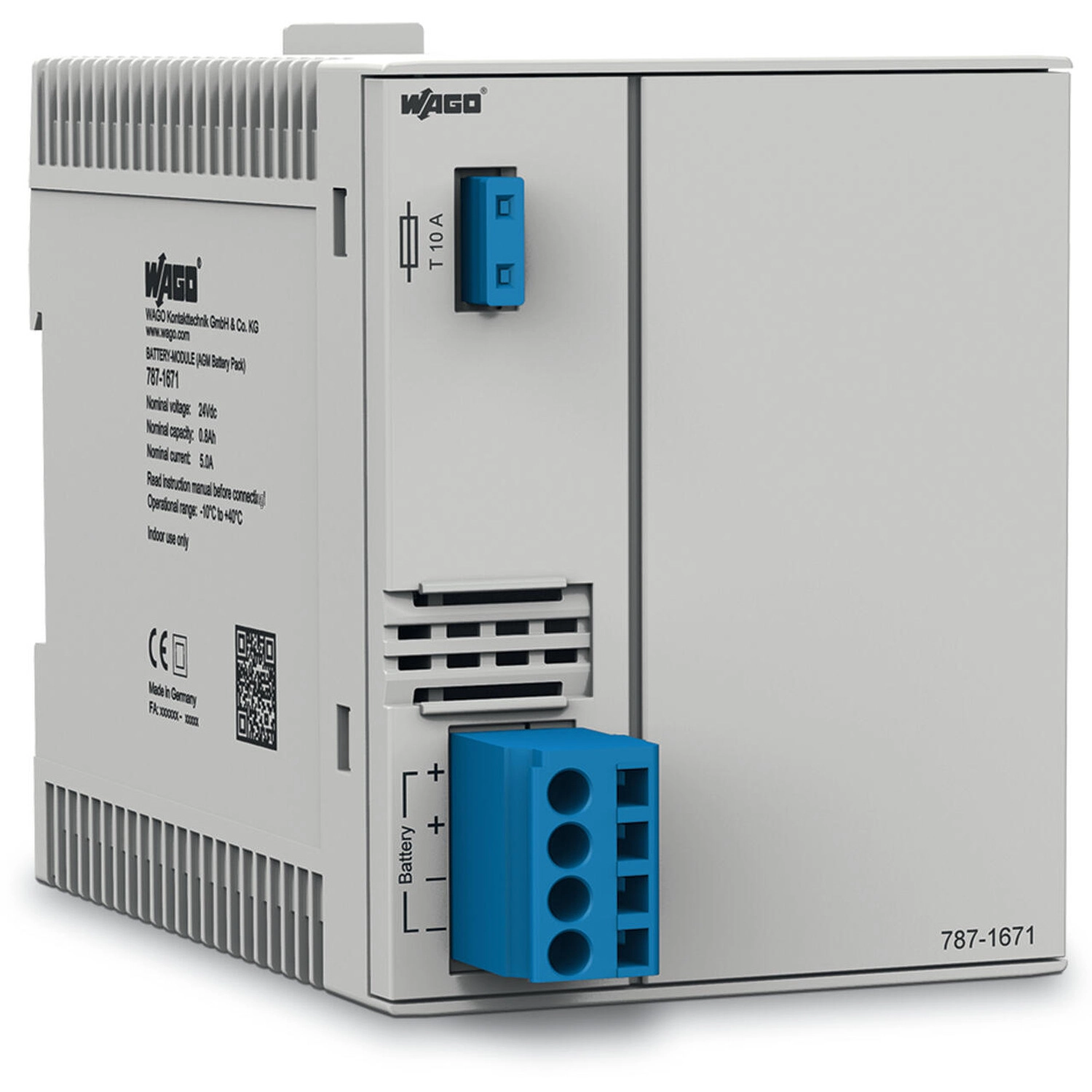

Wago 787-1671 Ólomsavas AGM-akkumulátor, 24 VDC bemeneti feszültség, 5 A kimeneti áram, Kapacitás: 0,8 Ah, akkumulátor vezérléssel
RRP:94 616 Ft
76 430 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
70 377 Ft
nettó 55 415 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
Wago elektronikus kismegszakító (787-1668)
160 426 Ft
Wago ECB8-CSAT DC 24 V (787-1668/000-004)
160 426 Ft
Wago ECB8-CSAT DC 24 V (787-1668/000-054)
169 505 Ft
Wago ECB8-CSAT DC 24 V (787-1668/006-1000)
262 977 Ft
Wago ECB8-CSAT DC 24 V (787-1668/106-000)
160 426 Ft
Wago ECB8-CSAT DC 24 V (787-1668/106-054)
178 964 Ft
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Savas ólomakkumulátor és abszorbens üvegpaplanos akkumulátor modulok szünetmentes tápegységhez (UPS) A 787-870/875-ös UPS töltésvezérlőhöz/vezérlőhöz, valamint a 787-1675-ös, beépített UPS töltésvezérlővel és vezérlővel rendelkező tápegységhez egyaránt csatlakoztatható A párhuzamos működtetésnek köszönhetően megnövekszik a puffer idő Beépített hőmérséklet érzékelő DIN-35 kalapsínre rögzíthető Az akkumulátor vezérlés (a 216570-as gyártási számtól) az akkumulátor élettartamát és típusát egyaránt beazonosítja
A Wago 787-1671 egy 0,8 Ah kapacitású, 24 V DC névleges feszültségű AGM-ólomakkumulátormodul szünetmentes rendszerekhez. Névleges kimeneti árama 5 A. A 787-870 és 787-875 UPS-töltésvezérlőhöz, valamint a beépített UPS-vezérlésű 787-1675 tápegységhez használható. Beépített hőmérséklet-érzékelővel és DIN35-rögzítéssel készül; párhuzamos kapcsolással a pufferidő növelhető.
Villamos adatok és akkumulátor
| Névleges bemenet és kimenet | 24 V DC |
|---|---|
| Névleges kimeneti áram | 5 A |
| Kapacitás | 0,8 Ah |
| Ajánlott töltőáram | 0,2 A |
| Töltésvégi feszültség | 27 V DC, 25 °C-on |
| Vezérlés jelölése | Akkumulátorvezérlés: C+ és C−; rajzi jelölés: CTRL+ és CTRL− |
| Belső biztosító | T10 A /250 V AC |
| Beépített érzékelő | Hőmérséklet-érzékelő |
| Akkumulátorvezérlés | A magyar adatlap szerint a 216570-es gyártási számtól azonosítja az akkumulátor élettartamát és típusát |
| Párhuzamos működés | Igen, a pufferidő növeléséhez |
| Soros működés | Nem |
| Érintésvédelmi osztály | III |
| Védettség | IP20, EN60529 szerint |
| Szennyezettségi fok | 2 |
| MTBF | >500 000 h, IEC61709 szerint |
| Jellemző élettartam | 5 év 20 °C-on; 4 év 30 °C-on; 2 év 40 °C-on |
Csatlakozás, méretek és környezet
| Csatlakozások | Bemenet/kimenet/akkumulátorvezérlés; CAGE CLAMP; WAGO721 |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| Csupaszolás | 8–9 mm /0,31–0,35 inch |
| Legnagyobb vonalhossz | 3 m |

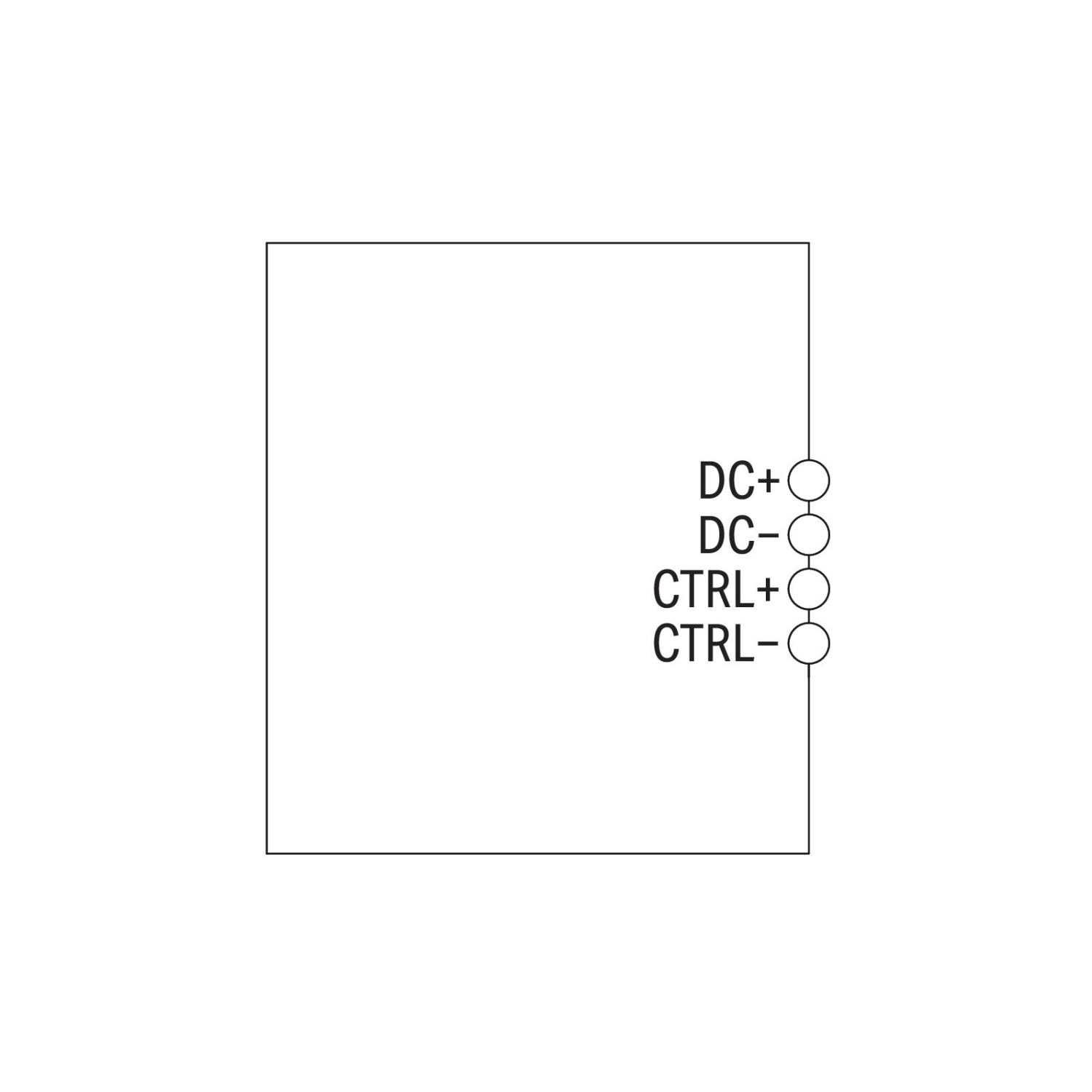

| Kapcsolási rajz | DC+, DC−, CTRL+, CTRL− |
| Szélesség | 72 mm /2,835 inch |
| Magasság | 97 mm /3,819 inch |
| Mélység a DIN-sín felső részétől a magyar adatlapban | 124 mm /4,882 inch |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0,124 MJ |
| Tömeg | 1000 g |
| Működési hőmérséklet | −15…+40 °C; kisütés közben −20…+40 °C |
| Tárolási hőmérséklet | −20…+40 °C |
| Relatív páratartalom | 5–80%, kondenzáció nélkül |
| Csomagolás | 1 db, doboz |
Saját típus és családútmutató
| Akkumulátorok száma | 2 db /modul; karbantartásmentes AGM-ólomakkumulátor |
|---|---|
| Saját 0,8 Ah oszlopban szereplő típus | YUASA NP0.8-12; alternatíva: YUASA Y0.8-12 vagy Sun Battery MB12-0.8 |
| Saját biztosító oszlopadata | FK2 típus, 10 AT (Mini) |
| Túlfeszültségi kategória | I |
| Vezeték | Legalább 75 °C hőállóságú rézvezető |
| Legkésőbbi üzembe helyezés | 6 hónap, 30–40 °C mellett |
| Önkisülés | 3% /hónap, 20 °C-on |
| Kapocsrendszerek külön megadása | A saját oszlop bemenete/kimenete WAGO721, legfeljebb 2,5 mm². A családútmutató Battery Control sora WAGO231-et, legfeljebb 2,5 mm²-t és 3 m-t nevez meg; a magyar adatlap a vezérlést is a WAGO721 sorhoz kapcsolja. |
| Saját oszlop mérete | 72 ×97 ×107 mm; csatlakozódugók nélkül, a mélység a DIN-sín felső élétől |
| Pufferidő-görbe | A 787-1671 külön görbén szerepel a családi, terhelőáram-függő ábrán. Az időtengely logaritmikus, percben; a többi típus görbéje nem a 0,8 Ah modul adata. |
| Bekötési példa | Külön pufferelt és nem pufferelt terhelés; a vezérlő BAT+/− pontja a párhuzamos akkumulátorok BAT+/− pontjához, a CTRL jelvezeték csak az egyik akkumulátormodulhoz csatlakozik. CTRL-vonal legfeljebb 3 m. |
Eltérő adatok és hatókörük
| Mélység és ábraazonosítás | Magyar adatlap: a DIN-sín felső részétől 124 mm. A saját útmutató 787-1671 oszlopa 107 mm-t közöl, csatlakozódugók nélkül, ugyanilyen sínreferenciával. A rajz német felirata 787-1671, angol felirata 787-1681; az új lengyel változat mindkét felirata 787-1681. Az ábrán 72 mm szélesség, 90 mm testmagasság, 3,5 és 3 mm kiállás, 45 mm köztes jelölés, valamint 102,5 /107 /111 mm mélységjelölés látható. A rajz és a 124 mm-es táblázat nem helyettesíthető egymással; beépítés előtt az adott készülék méretét kell egyeztetni. |
|---|---|
| Gyártási számok eltérése | A magyar adatlap Battery Control határa 216570. A 2022-es német és az új lengyel családi megjegyzés 06/2012 és 211184, az angol 06/2012 és 216654 adatot közöl. Ezek különböző gyártói megadások; a konkrét modul képességét saját gyártási száma és érvényes dokumentációja szerint kell tisztázni. |
| Családi biztosítómegjegyzés hatóköre | A 06/2012-es hardvermódosításnál említett 2 ×25 A csak a 24 V /7–12 Ah családtagokra vonatkozik. Ez nem a 787-1671 0,8 Ah modul biztosítóértéke; saját adata T10 A. |
| UL-státusz hatóköre | A magyar adatlap UL508-at folyamatban lévőként közli; a 2022-es útmutató saját 787-1671 oszlopában pending szerepel. Az új lengyel táblázat saját UL-cellája üres, a UL508 listed felirat a többi oszlop felett áll. Ez alapján a 787-1671 kész UL508-jóváhagyása nem állítható. |
| Vezérlő csatlakozósorozatának megadásai | Magyar adatlap: a bemenet/kimenet/akkumulátorvezérlés WAGO721. Családútmutató: bemenet/kimenet saját oszlop WAGO721, külön Battery Control sor WAGO231. Csatlakozóválasztáskor a készülékhez adott csatlakozót és saját dokumentációját kell követni. |
Szerelési és biztonsági feltételek
| Képesítés és feszültségmentesítés | Telepítés és üzembe helyezés csak szakképzett személy által; telepítés és bekötés előtt a táplálást le kell választani. A helyi szabályok, a készülék adattáblája és az akkumulátorokra vonatkozó előírások betartandók. |
|---|---|
| Beépítési helyzet és hűtés | Hűvös, megfelelően szellőző helyre, kis ellenállású vezetékezéssel szereld. Szomszédos részekhez nincs előírt minimális távolság. Fejjel lefelé beépítés tilos; egyéb helyzet megengedett. A TOP-nyíl az akkumulátorok helyzetét jelöli. |
| Csatlakozók és polaritás | Kizárólag a mellékelt csatlakozókat használd; a polaritást tartsd be. A csatlakozókat és a kimeneti biztosítót csak a szerelés befejezése után helyezd be. |
| Párhuzamos működés | A magyar adatlap szerint az UPS/töltésvezérlő akkumulátorkapacitás-beállítását OFF állásba kell tenni. Mindkét CTRL-vezetéket csak az egyik akkumulátormodulhoz csatlakoztasd. |
| Hosszabb használaton kívüli idő | A 0,8 Ah modul a 3,5 Ah alatti csoportba tartozik: használaton kívül legkésőbb egy hét elteltével a beépített modul biztosítóját ki kell húzni. A családi, 3,5 Ah feletti egyhónapos határ nem ehhez a modulhoz tartozik. |
| Kisütés és hulladék | A kisütött akkumulátort mielőbb újra kell tölteni a károsodás elkerülésére. Hulladékként csak kisütött állapotban, az érvényes előírások szerint kezelhető. |
| Kezelés | Ne hajlíts alkatrészeket, ne változtass szigetelési távolságot, és kerüld a villamos érintkezők érintését. |
| Csere | Mindkét akkumulátort együtt, azonos gyártási tételből cseréld, a megadott élettartamhoz igazodóan. Az útmutató szerint a töltésvezérlőnek nem feltétlenül kell kikapcsolva lennie a cseréhez; az akkumulátormodul csatlakozóit és biztosítóit a műveletsor elején ki kell húzni. |
Szabványok és nyilatkozatok
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok | EN61010-1; EN61010-2-201 |
| Folyamatban lévő szabvány a magyar adatlapban | UL508 |
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
|---|---|
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 787-1675 | Kapcsolóüzemű tápegység, beépített töltésvezérlővel; Classic; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; kommunikációs képesség |
| 787-870 | UPS-töltő és vezérlő; 24 VDC bemeneti feszültség; 24 VDC kimeneti feszültség; 10 A kimeneti áram; Feszültségfelügyelet; kommunikációs képesség |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a kapacitása?
0,8 Ah; a névleges feszültség 24 V DC, a névleges kimeneti áram 5 A.
Sorba kapcsolható?
Nem. A magyar adatlap a soros működést kizárja; párhuzamos működés megengedett a saját bekötési feltételekkel.
Mi a párhuzamos működés beállítása?
Az UPS/töltésvezérlő kapacitás-beállítása OFF legyen; mindkét CTRL-vezeték csak az egyik akkumulátormodulhoz csatlakozzon.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
egyéb
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-1671
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1 kg/db
Cikkszám
4055143535724
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-1671 Ólomsavas AGM-akkumulátor, 24 VDC bemeneti feszültség, 5 A kimeneti áram, Kapacitás: 0,8 Ah, akkumulátor vezérléssel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-1671 |
| GTIN / EAN | 4055143535724 |
| Terméktípus | Ólomsavas AGM-akkumulátormodul |
Villamos adatok és akkumulátor
| Névleges bemenet és kimenet | 24 V DC |
|---|---|
| Névleges kimeneti áram | 5 A |
| Kapacitás | 0,8 Ah |
| Ajánlott töltőáram | 0,2 A |
| Töltésvégi feszültség | 27 V DC, 25 °C-on |
| Vezérlés jelölése | Akkumulátorvezérlés: C+ és C−; rajzi jelölés: CTRL+ és CTRL− |
| Belső biztosító | T10 A /250 V AC |
| Beépített érzékelő | Hőmérséklet-érzékelő |
| Akkumulátorvezérlés | A magyar adatlap szerint a 216570-es gyártási számtól azonosítja az akkumulátor élettartamát és típusát |
| Párhuzamos működés | Igen, a pufferidő növeléséhez |
| Soros működés | Nem |
| Érintésvédelmi osztály | III |
| Védettség | IP20, EN60529 szerint |
| Szennyezettségi fok | 2 |
| MTBF | >500 000 h, IEC61709 szerint |
| Jellemző élettartam | 5 év 20 °C-on; 4 év 30 °C-on; 2 év 40 °C-on |
Csatlakozás, méretek és környezet
| Csatlakozások | Bemenet/kimenet/akkumulátorvezérlés; CAGE CLAMP; WAGO721 |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,08–2,5 mm² /28–12 AWG |
| Csupaszolás | 8–9 mm /0,31–0,35 inch |
| Legnagyobb vonalhossz | 3 m |
| Kapcsolási rajz | DC+, DC−, CTRL+, CTRL− |
| Szélesség | 72 mm /2,835 inch |
| Magasság | 97 mm /3,819 inch |
| Mélység a DIN-sín felső részétől a magyar adatlapban | 124 mm /4,882 inch |
| Rögzítés | DIN35 kalapsín |
| Tűzterhelés | 0,124 MJ |
| Tömeg | 1000 g |
| Működési hőmérséklet | −15…+40 °C; kisütés közben −20…+40 °C |
| Tárolási hőmérséklet | −20…+40 °C |
| Relatív páratartalom | 5–80%, kondenzáció nélkül |
| Csomagolás | 1 db, doboz |
Saját típus és családútmutató
| Akkumulátorok száma | 2 db /modul; karbantartásmentes AGM-ólomakkumulátor |
|---|---|
| Saját 0,8 Ah oszlopban szereplő típus | YUASA NP0.8-12; alternatíva: YUASA Y0.8-12 vagy Sun Battery MB12-0.8 |
| Saját biztosító oszlopadata | FK2 típus, 10 AT (Mini) |
| Túlfeszültségi kategória | I |
| Vezeték | Legalább 75 °C hőállóságú rézvezető |
| Legkésőbbi üzembe helyezés | 6 hónap, 30–40 °C mellett |
| Önkisülés | 3% /hónap, 20 °C-on |
| Kapocsrendszerek külön megadása | A saját oszlop bemenete/kimenete WAGO721, legfeljebb 2,5 mm². A családútmutató Battery Control sora WAGO231-et, legfeljebb 2,5 mm²-t és 3 m-t nevez meg; a magyar adatlap a vezérlést is a WAGO721 sorhoz kapcsolja. |
| Saját oszlop mérete | 72 ×97 ×107 mm; csatlakozódugók nélkül, a mélység a DIN-sín felső élétől |
| Pufferidő-görbe | A 787-1671 külön görbén szerepel a családi, terhelőáram-függő ábrán. Az időtengely logaritmikus, percben; a többi típus görbéje nem a 0,8 Ah modul adata. |
| Bekötési példa | Külön pufferelt és nem pufferelt terhelés; a vezérlő BAT+/− pontja a párhuzamos akkumulátorok BAT+/− pontjához, a CTRL jelvezeték csak az egyik akkumulátormodulhoz csatlakozik. CTRL-vonal legfeljebb 3 m. |
Eltérő adatok és hatókörük
| Mélység és ábraazonosítás | Magyar adatlap: a DIN-sín felső részétől 124 mm. A saját útmutató 787-1671 oszlopa 107 mm-t közöl, csatlakozódugók nélkül, ugyanilyen sínreferenciával. A rajz német felirata 787-1671, angol felirata 787-1681; az új lengyel változat mindkét felirata 787-1681. Az ábrán 72 mm szélesség, 90 mm testmagasság, 3,5 és 3 mm kiállás, 45 mm köztes jelölés, valamint 102,5 /107 /111 mm mélységjelölés látható. A rajz és a 124 mm-es táblázat nem helyettesíthető egymással; beépítés előtt az adott készülék méretét kell egyeztetni. |
|---|---|
| Gyártási számok eltérése | A magyar adatlap Battery Control határa 216570. A 2022-es német és az új lengyel családi megjegyzés 06/2012 és 211184, az angol 06/2012 és 216654 adatot közöl. Ezek különböző gyártói megadások; a konkrét modul képességét saját gyártási száma és érvényes dokumentációja szerint kell tisztázni. |
| Családi biztosítómegjegyzés hatóköre | A 06/2012-es hardvermódosításnál említett 2 ×25 A csak a 24 V /7–12 Ah családtagokra vonatkozik. Ez nem a 787-1671 0,8 Ah modul biztosítóértéke; saját adata T10 A. |
| UL-státusz hatóköre | A magyar adatlap UL508-at folyamatban lévőként közli; a 2022-es útmutató saját 787-1671 oszlopában pending szerepel. Az új lengyel táblázat saját UL-cellája üres, a UL508 listed felirat a többi oszlop felett áll. Ez alapján a 787-1671 kész UL508-jóváhagyása nem állítható. |
| Vezérlő csatlakozósorozatának megadásai | Magyar adatlap: a bemenet/kimenet/akkumulátorvezérlés WAGO721. Családútmutató: bemenet/kimenet saját oszlop WAGO721, külön Battery Control sor WAGO231. Csatlakozóválasztáskor a készülékhez adott csatlakozót és saját dokumentációját kell követni. |
Szerelési és biztonsági feltételek
| Képesítés és feszültségmentesítés | Telepítés és üzembe helyezés csak szakképzett személy által; telepítés és bekötés előtt a táplálást le kell választani. A helyi szabályok, a készülék adattáblája és az akkumulátorokra vonatkozó előírások betartandók. |
|---|---|
| Beépítési helyzet és hűtés | Hűvös, megfelelően szellőző helyre, kis ellenállású vezetékezéssel szereld. Szomszédos részekhez nincs előírt minimális távolság. Fejjel lefelé beépítés tilos; egyéb helyzet megengedett. A TOP-nyíl az akkumulátorok helyzetét jelöli. |
| Csatlakozók és polaritás | Kizárólag a mellékelt csatlakozókat használd; a polaritást tartsd be. A csatlakozókat és a kimeneti biztosítót csak a szerelés befejezése után helyezd be. |
| Párhuzamos működés | A magyar adatlap szerint az UPS/töltésvezérlő akkumulátorkapacitás-beállítását OFF állásba kell tenni. Mindkét CTRL-vezetéket csak az egyik akkumulátormodulhoz csatlakoztasd. |
| Hosszabb használaton kívüli idő | A 0,8 Ah modul a 3,5 Ah alatti csoportba tartozik: használaton kívül legkésőbb egy hét elteltével a beépített modul biztosítóját ki kell húzni. A családi, 3,5 Ah feletti egyhónapos határ nem ehhez a modulhoz tartozik. |
| Kisütés és hulladék | A kisütött akkumulátort mielőbb újra kell tölteni a károsodás elkerülésére. Hulladékként csak kisütött állapotban, az érvényes előírások szerint kezelhető. |
| Kezelés | Ne hajlíts alkatrészeket, ne változtass szigetelési távolságot, és kerüld a villamos érintkezők érintését. |
| Csere | Mindkét akkumulátort együtt, azonos gyártási tételből cseréld, a megadott élettartamhoz igazodóan. Az útmutató szerint a töltésvezérlőnek nem feltétlenül kell kikapcsolva lennie a cseréhez; az akkumulátormodul csatlakozóit és biztosítóit a műveletsor elején ki kell húzni. |
Szabványok és nyilatkozatok
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok | EN61010-1; EN61010-2-201 |
| Folyamatban lévő szabvány a magyar adatlapban | UL508 |
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
|---|---|
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 787-1675 | Kapcsolóüzemű tápegység, beépített töltésvezérlővel; Classic; 1 fázis; 24 VDC kimeneti feszültség; 5 A kimeneti áram; kommunikációs képesség |
| 787-870 | UPS-töltő és vezérlő; 24 VDC bemeneti feszültség; 24 VDC kimeneti feszültség; 10 A kimeneti áram; Feszültségfelügyelet; kommunikációs képesség |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85072080900 |
Termékbesorolások
| eCl@ss 10.0 | 27-05-04-03 |
|---|---|
| eCl@ss 9.0 | 27-05-04-03 |
| ETIM 9.0 | EC000357 |
| ETIM 8.0 | EC000357 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.01.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-1671 Ólomsavas AGM-akkumulátor, 24 VDC bemeneti feszültség, 5 A kimeneti áram, Kapacitás: 0,8 Ah, akkumulátor vezérléssel használati útmutató
Biztonság és szerelési feltételek
| Képesítés és feszültségmentesítés | Telepítés és üzembe helyezés csak szakképzett személy által; telepítés és bekötés előtt a táplálást le kell választani. A helyi szabályok, a készülék adattáblája és az akkumulátorokra vonatkozó előírások betartandók. |
|---|---|
| Beépítési helyzet és hűtés | Hűvös, megfelelően szellőző helyre, kis ellenállású vezetékezéssel szereld. Szomszédos részekhez nincs előírt minimális távolság. Fejjel lefelé beépítés tilos; egyéb helyzet megengedett. A TOP-nyíl az akkumulátorok helyzetét jelöli. |
| Csatlakozók és polaritás | Kizárólag a mellékelt csatlakozókat használd; a polaritást tartsd be. A csatlakozókat és a kimeneti biztosítót csak a szerelés befejezése után helyezd be. |
| Párhuzamos működés | A magyar adatlap szerint az UPS/töltésvezérlő akkumulátorkapacitás-beállítását OFF állásba kell tenni. Mindkét CTRL-vezetéket csak az egyik akkumulátormodulhoz csatlakoztasd. |
| Hosszabb használaton kívüli idő | A 0,8 Ah modul a 3,5 Ah alatti csoportba tartozik: használaton kívül legkésőbb egy hét elteltével a beépített modul biztosítóját ki kell húzni. A családi, 3,5 Ah feletti egyhónapos határ nem ehhez a modulhoz tartozik. |
| Kisütés és hulladék | A kisütött akkumulátort mielőbb újra kell tölteni a károsodás elkerülésére. Hulladékként csak kisütött állapotban, az érvényes előírások szerint kezelhető. |
| Kezelés | Ne hajlíts alkatrészeket, ne változtass szigetelési távolságot, és kerüld a villamos érintkezők érintését. |
| Csere | Mindkét akkumulátort együtt, azonos gyártási tételből cseréld, a megadott élettartamhoz igazodóan. Az útmutató szerint a töltésvezérlőnek nem feltétlenül kell kikapcsolva lennie a cseréhez; az akkumulátormodul csatlakozóit és biztosítóit a műveletsor elején ki kell húzni. |
Csatlakoztatás
1
A modult hűvös, szellőző helyen, a megengedett helyzetben szereld fel; fejjel lefelé ne helyezd el.
2
A mellékelt csatlakozókkal és a polaritás betartásával végezd el a bekötést.
3
Párhuzamos akkumulátoroknál az UPS/vezérlő kapacitás-beállítása OFF legyen; a két vezérlővezetéket csak az egyik modulhoz csatlakoztasd.
4
A csatlakozókat és biztosítót csak a szerelés befejezése után helyezd be.
Akkumulátorpár cseréje
1
Húzd ki az összes csatlakozót és biztosítót az akkumulátormodulból.
2
Nyisd ki a házat, és oldd az akkumulátorok vezetékezését.
3
Cseréld ki mindkét akkumulátort, azonos gyártási tételből származó párra.
4
Állítsd helyre a vezetékezést, és zárd a házat.
5
Helyezd vissza a csatlakozókat és a biztosítókat.
6
A modult a töltésvezérlővel együtt ismét csatlakoztasd a 24 V DC tápellátáshoz.
7
Üzem közben a két vezérlőkapocs melletti resetgombot például tollbetéttel legalább 5 másodpercig nyomd meg a csere nyugtázására. A töltésvezérlő visszajelzi a nyugtázást.
Terhelés, tárolás és egyeztetendő adatok
| Vezeték | Legalább 75 °C hőállóságú rézvezető |
|---|---|
| Legkésőbbi üzembe helyezés | 6 hónap, 30–40 °C mellett |
| Önkisülés | 3% /hónap, 20 °C-on |
| Mélység és ábraazonosítás | Magyar adatlap: a DIN-sín felső részétől 124 mm. A saját útmutató 787-1671 oszlopa 107 mm-t közöl, csatlakozódugók nélkül, ugyanilyen sínreferenciával. A rajz német felirata 787-1671, angol felirata 787-1681; az új lengyel változat mindkét felirata 787-1681. Az ábrán 72 mm szélesség, 90 mm testmagasság, 3,5 és 3 mm kiállás, 45 mm köztes jelölés, valamint 102,5 /107 /111 mm mélységjelölés látható. A rajz és a 124 mm-es táblázat nem helyettesíthető egymással; beépítés előtt az adott készülék méretét kell egyeztetni. |
| Gyártási számok eltérése | A magyar adatlap Battery Control határa 216570. A 2022-es német és az új lengyel családi megjegyzés 06/2012 és 211184, az angol 06/2012 és 216654 adatot közöl. Ezek különböző gyártói megadások; a konkrét modul képességét saját gyártási száma és érvényes dokumentációja szerint kell tisztázni. |
| Családi biztosítómegjegyzés hatóköre | A 06/2012-es hardvermódosításnál említett 2 ×25 A csak a 24 V /7–12 Ah családtagokra vonatkozik. Ez nem a 787-1671 0,8 Ah modul biztosítóértéke; saját adata T10 A. |
| UL-státusz hatóköre | A magyar adatlap UL508-at folyamatban lévőként közli; a 2022-es útmutató saját 787-1671 oszlopában pending szerepel. Az új lengyel táblázat saját UL-cellája üres, a UL508 listed felirat a többi oszlop felett áll. Ez alapján a 787-1671 kész UL508-jóváhagyása nem állítható. |
| Vezérlő csatlakozósorozatának megadásai | Magyar adatlap: a bemenet/kimenet/akkumulátorvezérlés WAGO721. Családútmutató: bemenet/kimenet saját oszlop WAGO721, külön Battery Control sor WAGO231. Csatlakozóválasztáskor a készülékhez adott csatlakozót és saját dokumentációját kell követni. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
