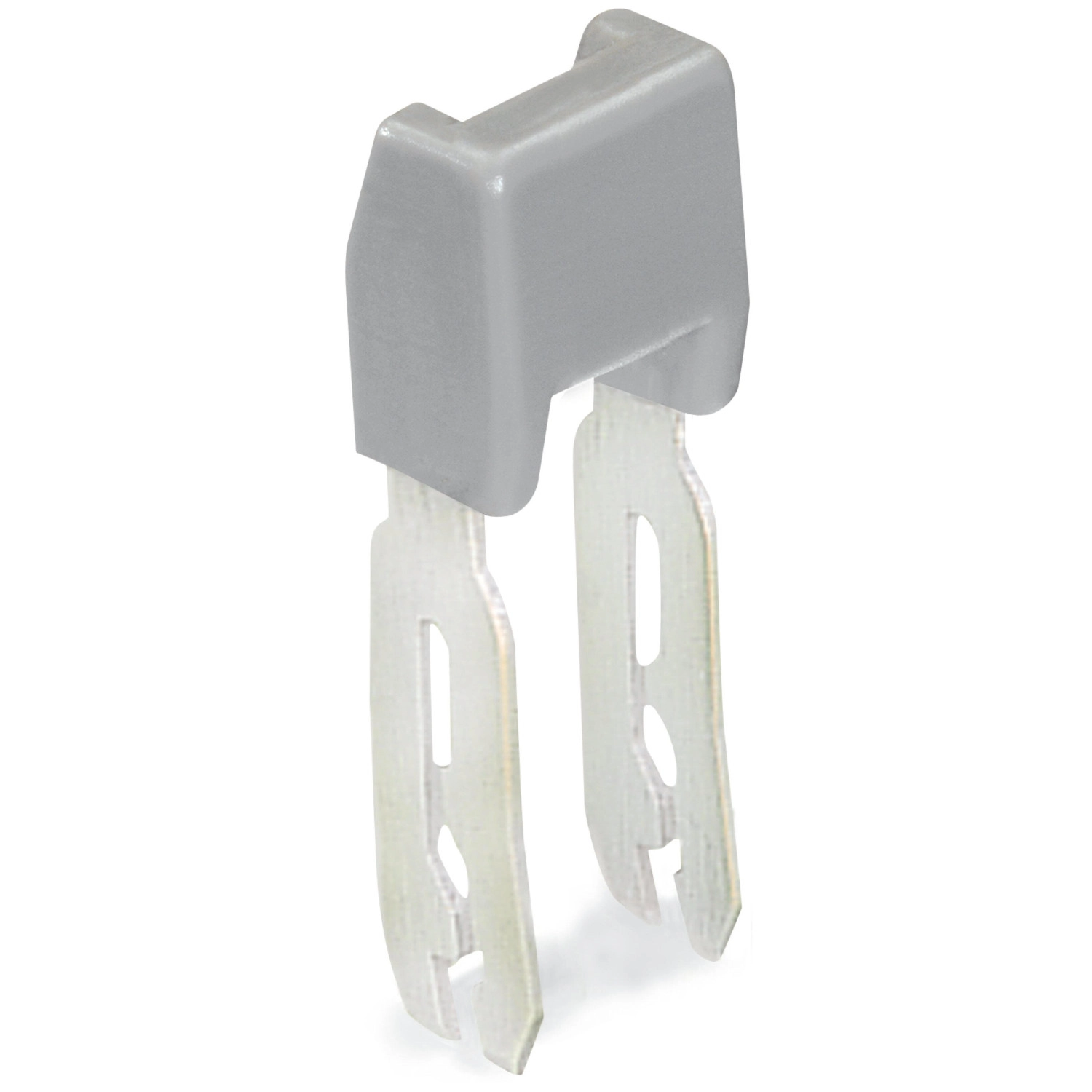

Wago 780-454 lépcsőzetes áthidaló, 1–4 pozícióhoz, szigetelt, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 780-454 szürke, szigetelt lépcsőzetes áthidaló az 1–4 pozíciók közösítéséhez, 24 A névleges árammal.
Műszaki jellemzők
| Névleges áram | 24 A |
|---|---|
| Szélesség | 14,5 mm / 0,571 inch |
| Magasság | 6 mm / 0,236 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,009 MJ |
| Tömeg | 1,8 g |
| Áthidalási pozíciók | 1–4 |
| Kivitel | Szigetelt, lépcsőzetes |
Alkalmazás és korlátok
| Két potenciál | Rendkívül vékony lépcsőzetes áthidalókkal két potenciál közösíthető egy áthidalónyílásban. |
|---|---|
| Eltérő potenciál megkerülése | Egyedi elrendezésnél ügyelj arra, hogy csak egy áthidalóláb érintkezzen a sorkapoccsal. A lábak a második áthidaló résein át érintkeznek; az előre összeállított áthidalót ütközésig kell behelyezni. |
| Jelölés | Filctollal jelölhető. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
780-454.
Milyen színű?
Szürke.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 780-454 lépcsőzetes áthidaló, 1–4 pozícióhoz, szigetelt, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 780-454 |
| GTIN / EAN | 4044918270922 |
| Terméktípus | Lépcsőzetes áthidaló |
Műszaki adatok
| Névleges áram | 24 A |
|---|---|
| Szélesség | 14,5 mm / 0,571 inch |
| Magasság | 6 mm / 0,236 inch |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,009 MJ |
| Tömeg | 1,8 g |
| Áthidalási pozíciók | 1–4 |
| Kivitel | Szigetelt, lépcsőzetes |
Alkalmazás és korlátok
| Két potenciál | Rendkívül vékony lépcsőzetes áthidalókkal két potenciál közösíthető egy áthidalónyílásban. |
|---|---|
| Eltérő potenciál megkerülése | Egyedi elrendezésnél ügyelj arra, hogy csak egy áthidalóláb érintkezzen a sorkapoccsal. A lábak a második áthidaló résein át érintkeznek; az előre összeállított áthidalót ütközésig kell behelyezni. |
| Jelölés | Filctollal jelölhető. |
Használat
| 1 | Fordítsd a lépcsőzetes áthidalók piros részeit befelé. |
|---|---|
| 2 | Nyomd az áthidalót ütközésig a kapocspontba. |
| 3 | Eltávolításhoz helyezd a működtetőszerszámot a lépcsőzetes áthidalók közé, és emeld ki az áthidalót. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 17 (TOP JOB installációs sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 780-454 lépcsőzetes áthidaló, 1–4 pozícióhoz, szigetelt, szürke használati útmutató
Használat
Fordítsd a lépcsőzetes áthidalók piros részeit befelé.
Nyomd az áthidalót ütközésig a kapocspontba.
Eltávolításhoz helyezd a működtetőszerszámot a lépcsőzetes áthidalók közé, és emeld ki az áthidalót.
Feltételek
| Két potenciál | Rendkívül vékony lépcsőzetes áthidalókkal két potenciál közösíthető egy áthidalónyílásban. |
|---|---|
| Eltérő potenciál megkerülése | Egyedi elrendezésnél ügyelj arra, hogy csak egy áthidalóláb érintkezzen a sorkapoccsal. A lábak a második áthidaló résein át érintkeznek; az előre összeállított áthidalót ütközésig kell behelyezni. |
| Jelölés | Filctollal jelölhető. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
