Wago 771-9993/206-302 WINSTA® MIDI előszerelt csatlakozókábel, dugó/szabad vég, 3 pólusú, A kódolás, H05VV-F 3G 1,5 mm², 3 m, Eca, fehér
RRP:3 412 Ft
3 378 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 942 Ft
nettó 2 317 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
IP20 védettségű WINSTA® MIDI előszerelt kábel. Az A kódolású WINSTA® MIDI előszerelt kábel finomsodratú és tömör vezetők szerelését teszi lehetővé. A Wago installációs csatlakozóival nyomtatott áramköri lapokon, vezérlőszekrényekben és világítási csatlakozásokhoz gyorsan kialakíthatók a különböző követelményeknek megfelelő kötések. A színkódolás és mechanikai kódolás biztosítja az egyes részegységek hibamentes szerelését, beleértve a téves összecsatlakoztatás elleni védelmet is. A csatlakozó IP20 védettségű; összecsatlakoztatva a védettség IP2xC. Ezek a kompakt csatlakozók nem nyitott, könnyen hozzáférhető területeken történő használatra készültek! Az ujjak nem kerülhetnek érintkezésbe a feszültség alatt álló részekkel. A WINSTA® MIDI csatlakozók színkódolásával és mechanikai A kódolásával egyértelműen megkülönböztethetők a különböző áramkörök. A WINSTA® MIDI termékcsalád nagyfokú szerelési rugalmasságot kínál. A Push-in CAGE CLAMP® rugós csatlakozástechnika időtakarékos, hibamentes szerelést biztosít, valamint testreszabhatóságot és rugalmasságot kínál a különböző szerelési követelmények teljesítéséhez. A gyártói leírás szerint a termék megfelel az E tűzvédelmi osztály vonatkozó követelményeinek, ezért tűzbiztonsági szempontból érintett területeken is használható. Dugaszolható csatlakozások a csavaros kötések helyett: előszerelt kábelek a Wagótól. Az egyik végen dugó, a másikon szabad kábelvég található. A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal gyorsabbá, megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer csökkenti az összeszerelésre fordított időt és az építési helyszínen előforduló szerelési hibákat. Minőség és tartósság: a Wago IP20 védettségű megoldása láthatóan megkönnyíti a villamos részegységek szerelését. Hatékony védelem a téves összecsatlakoztatás ellen. Előszerelt változatok. A kódolás számos általános hálózati alkalmazáshoz. Szerelésre és azonnali használatra kész. Kényelmes szerelés és üzembe helyezés.

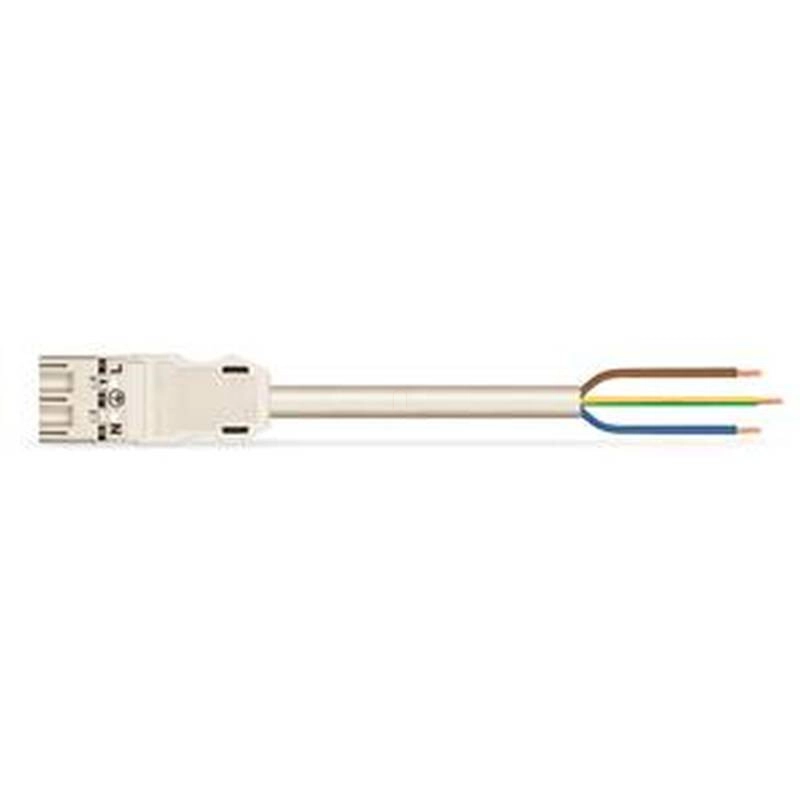

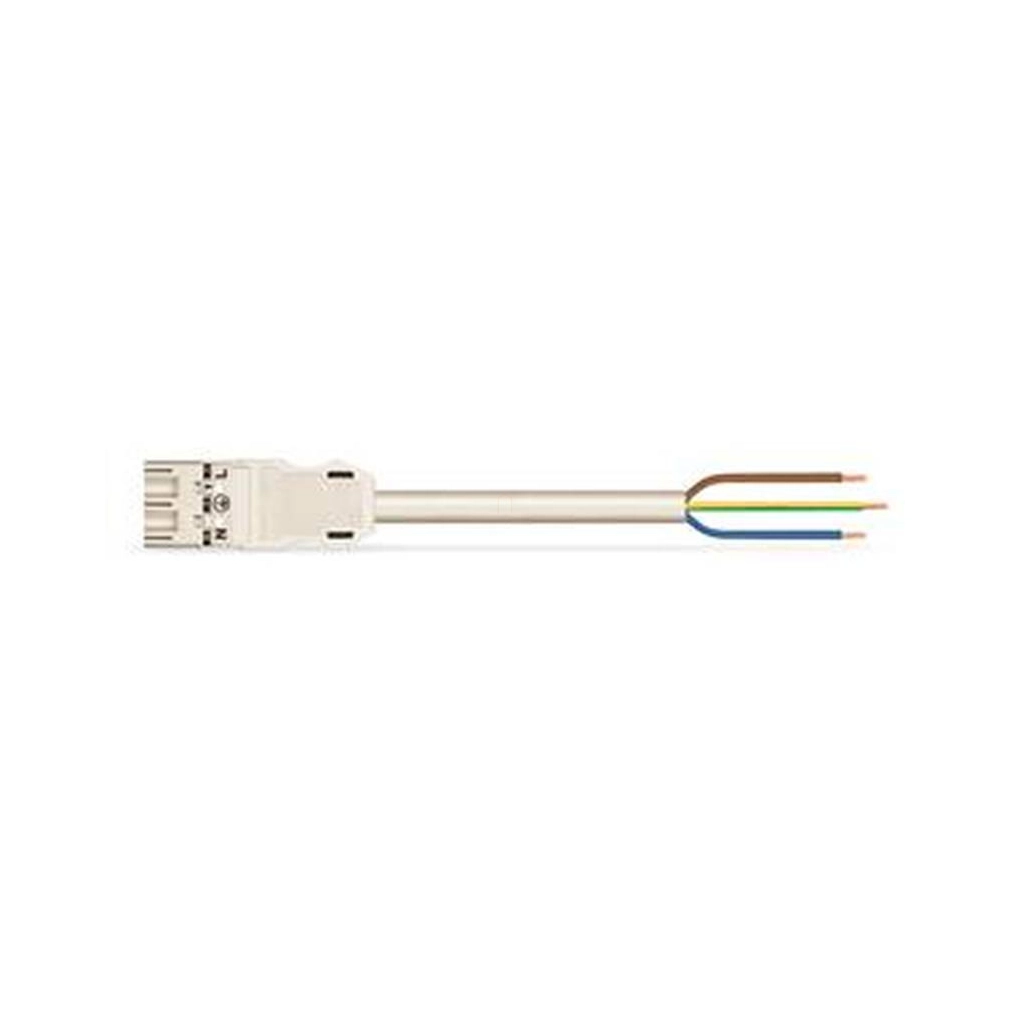

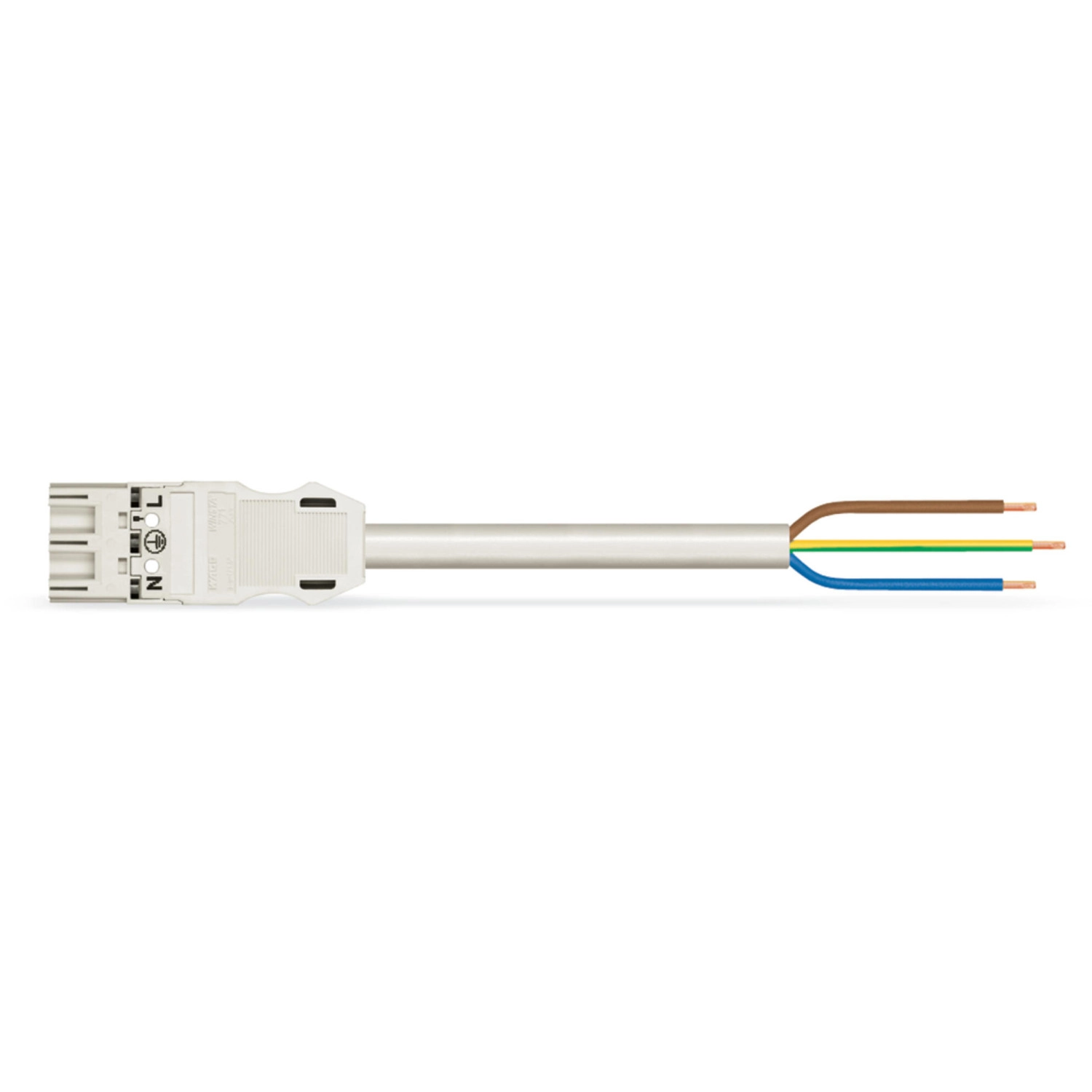

A Wago 771-9993/206-302 fehér, hárompólusú WINSTA MIDI csatlakozókábel egyik végén dugóval, a másikon szabad véggel készült. A kábeltípus H05VV-F 3G1,5, a hossz 3 m, a keresztmetszet 1,5 mm²; A kódolású, Eca tűzosztályú kivitel. IEC/EN60664-1 szerinti névleges adatai 250 V, 4 kV és 16 A.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
|---|
Kialakítás, méretek és anyagok
| Pólusszám | 3 |
|---|---|
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 27 mm / 1,063 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fehér |
| Szigetelőanyag | Poliamid (PA66) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 89,725 MJ |
| Tömeg | 308,8 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Összes potenciál száma | 3 |
| Kódolás | A |
| Pólusjelölés | L, védőföld, N |
| Védettség | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Földelési funkció | Előre kialakított PE csatlakozás |
| Vezeték előkészítése | ultrahanggal tömörített |
| Csatlakozás típusa | Dugó - szabad végű |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Csupaszolási hossz (külső szigetelés) | 55 mm |
| Teljes hossz | 3 m |
| Előreszerelt kábel típusa | Csatlakozóvezeték |
| Kábeltípus | H05VV-F 3G1,5 |
| Csatlakozó színe | fehér |
| Tehermentesítő színe | fehér |
| A tehermentesítő lap nyomtatási színe | fekete |
| Szigetelt kábel színe | fehér |
| Kábelburkolat nyomtatási színe | fekete |
| Halogénmentes | Nincs |
| Szilikon-mentes | Igen |
| Burkolat anyaga | PVC |
| Gumi burkolatú kábel | Nincs |
| A kábelben lévő réz súlya | 0,043 kg/m |
| Vezeték-keresztmetszet | 1,5 mm² |
| Burkolt kábel átmérője | 7,4–9,4 mm |
| Tűzosztály az EN50575 szerint | Eca |

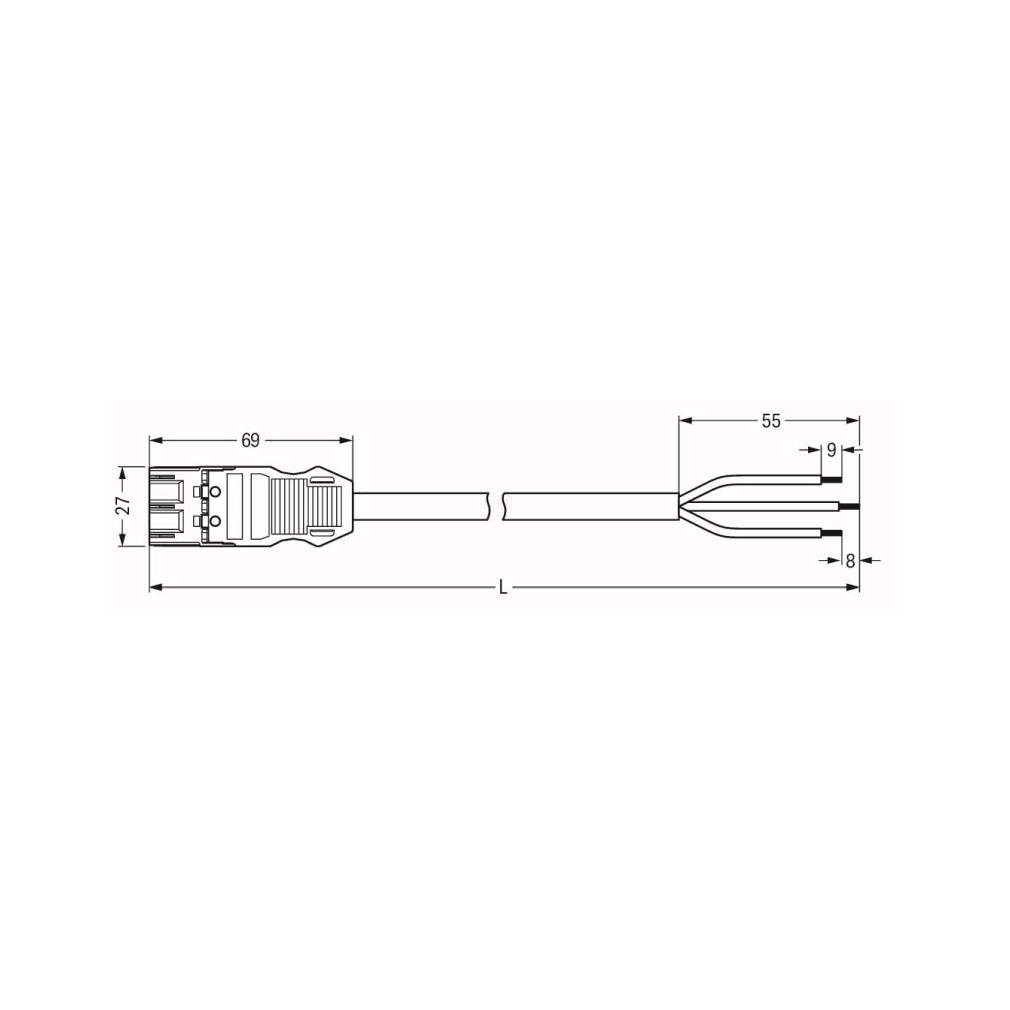

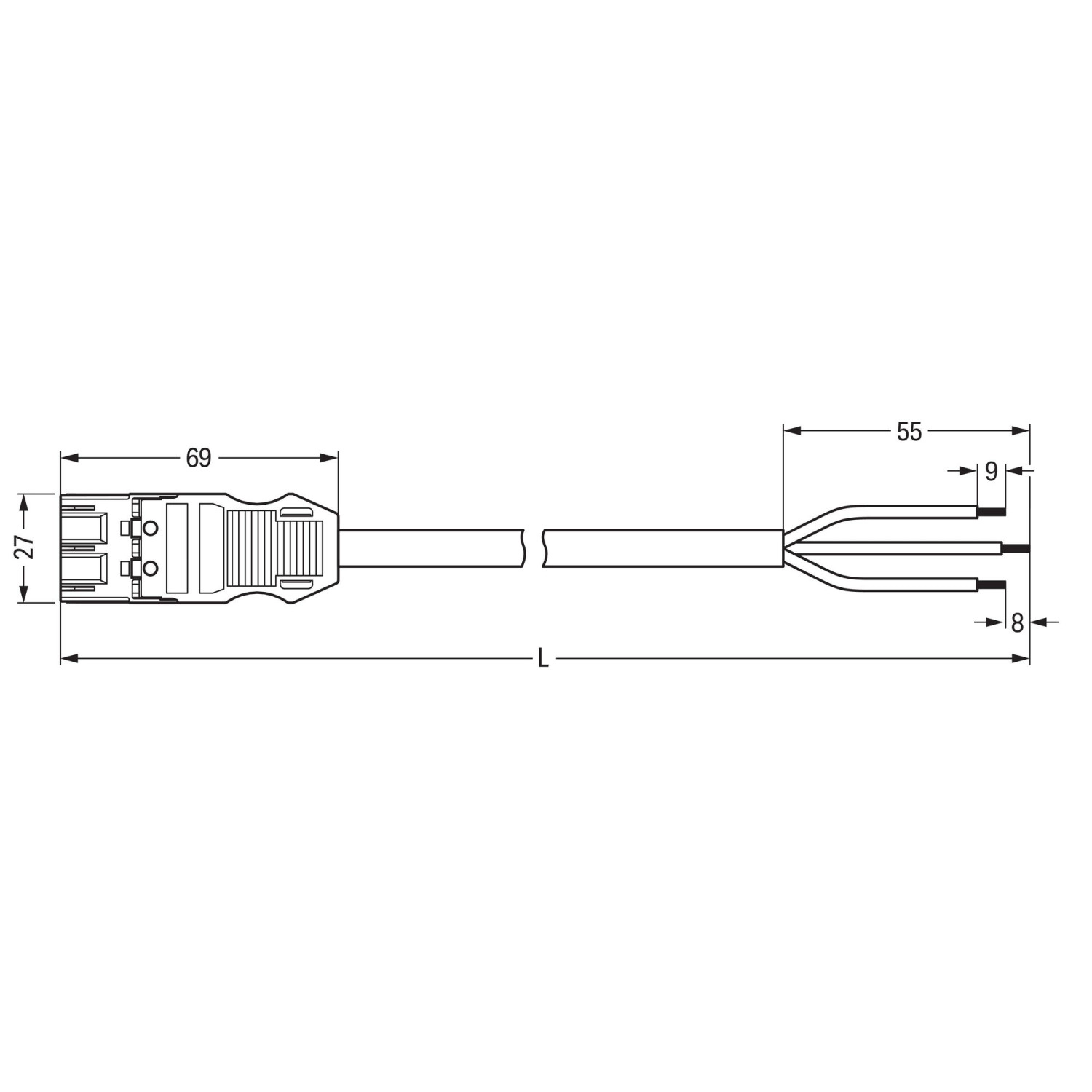

| Méretábra további méretei | 69 mm csatlakozórész; 55 mm külső csupaszolás; 9 mm ércsupaszolás; 8 mm-rel hosszabb védővezető. A teljes kábelhossz L = 3 m. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; NTR NL-7355 |
|---|---|
| KEMA/KEUR | EN61535; 71-123834 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Hőmérséklet-tartomány és anyagfüggő feltételek
| Megadott folyamatos működési tartomány | −35 … +85 °C |
|---|---|
| PVC vezetékekre vonatkozó külön feltétel | ≤70 °C-os hőmérsékleti viszonyok |
| Szigetelésre vonatkozó külön feltétel | ≤105 °C-os hőmérsékleti viszonyok |
| A feltételek alkalmazása | A megadott tartomány és az anyagra vonatkozó feltételek együtt érvényesek; a +85 °C-os adat önmagában nem jelent +85 °C-on megengedett PVC-kábelhasználatot. |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
Opcionális kiegészítők
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
|---|---|
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
| 210-334 | Jelölőszalagok; A4-es papíron; 5 mm szalagszélesség; Szalaghossz: 182 mm; üres; Öntapadó; fehér |
| 770-310 | Rögzítő-távtartó; 2-től 5 pólusig; szabadon futó vezetékekhez; fekete |
Csomagolás
| Csomagolási mennyiség | 1 db |
|---|---|
| Csomagolás típusa | csomagolás nélküli |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen végződései vannak?
Egy dugó és egy szabad vég; az előkészített vezeték ultrahanggal tömörített.
Halogénmentes?
Nem. A burkolat PVC; szilikonmentes kivitel.
Mekkora a hossza és keresztmetszete?
3 m és 1,5 mm²; H05VV-F 3G1,5.
