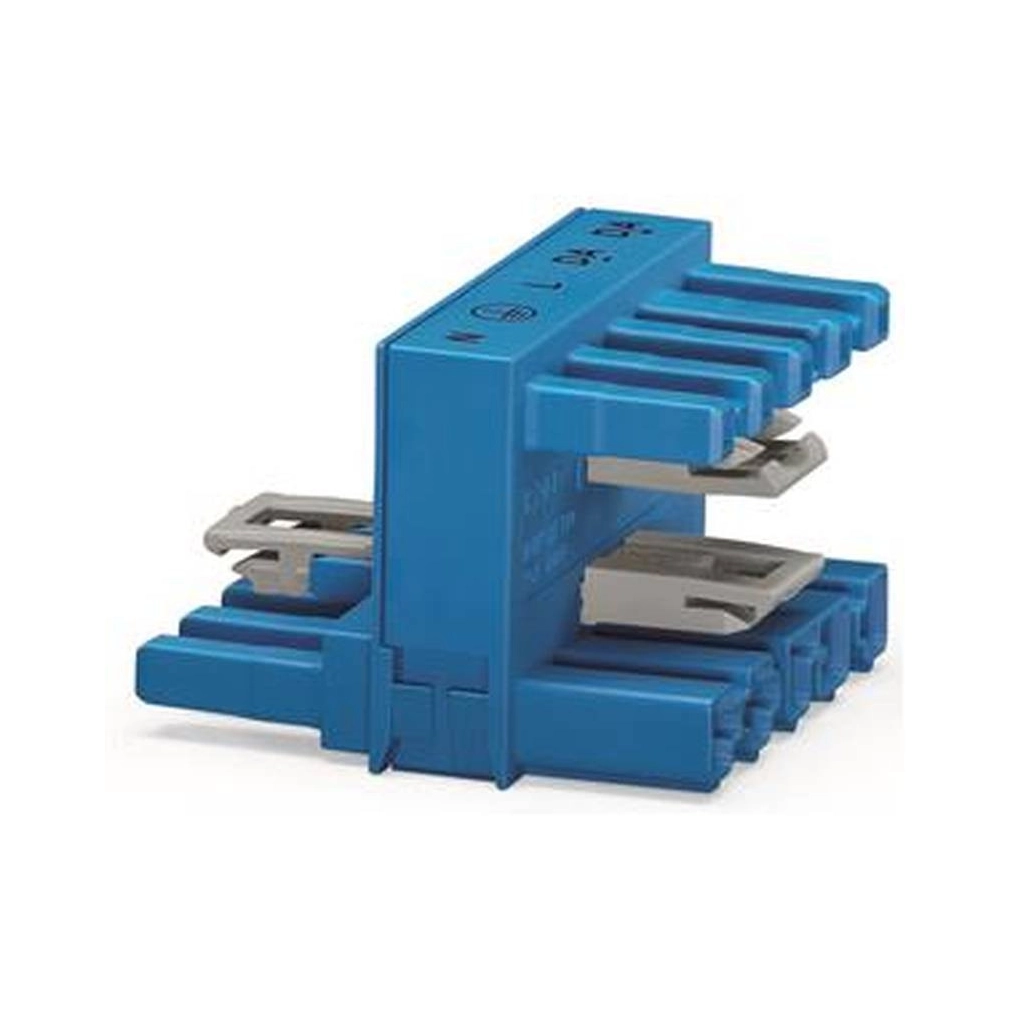

Wago 770-993 WINSTA® MIDI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek mindkét oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, 25 A, kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 770-993 kék WINSTA MIDI h-elosztó csatlakozó öt pólussal, I kódolással, DALI világításmenedzsmenthez készül. Egy bemenetet és két kimenetet biztosít; három rögzítőfüllel rendelkezik.
Elhelyezési feltételek
IP20 védettségű; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozások, méretek és anyagok
| Összes potenciál száma | 5 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 5 |
| Kódolás | I |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 36,7 mm / 1,445 inch |
| Mélység | 51 mm / 2,008 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | h-elosztó csatlakozó (kétirányú) |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Rögzítőfülek száma | 3 |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,583 MJ |
| Tömeg | 38,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | kék |
| Bemenetek / kimenetek | 1 bemenet; 2 kimenet |
| Pólusjelölés | N, védőföld, L, DA−, DA+ |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Alkalmazási kivitel | Lengő csatlakozásokhoz alkalmas |
| Változtatható kódolás | Nincs |
| Kimenetek elhelyezése | Mindkét oldalon; kétirányú |

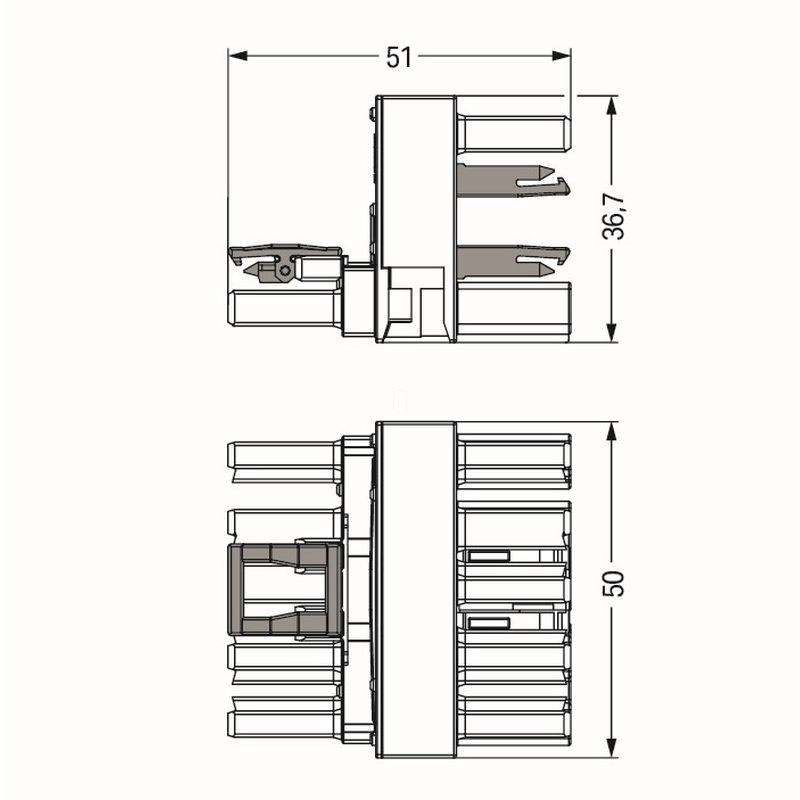

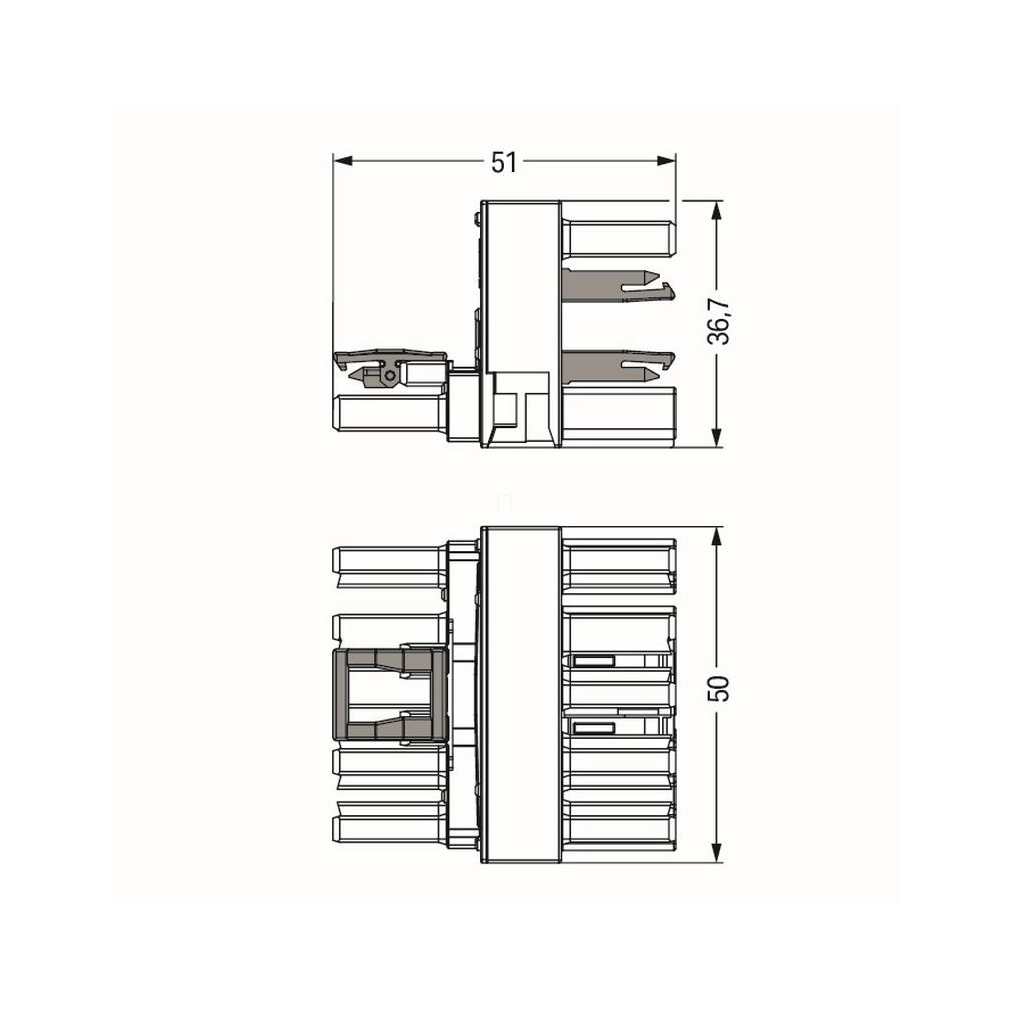

| Méretábra | 50 × 36,7 × 51 mm |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-1105 | Aljzat; 5 pólusú; Kod. I; 4,00 mm²; kék |
|---|---|
| 770-1105/022-000 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 770-1115 | Dugó; 5 pólusú; 4,00 mm²; kék |
| 770-1115/022-000 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 771-9985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenet és kimenet tartozik hozzá?
Egy bemenet és két kimenet.
Milyen kódolású?
I kódolású; DALI világításmenedzsmenthez.
Mennyi a névleges árama?
IEC/EN60664-1 szerint 25 A, UL1977 szerint 23 A.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

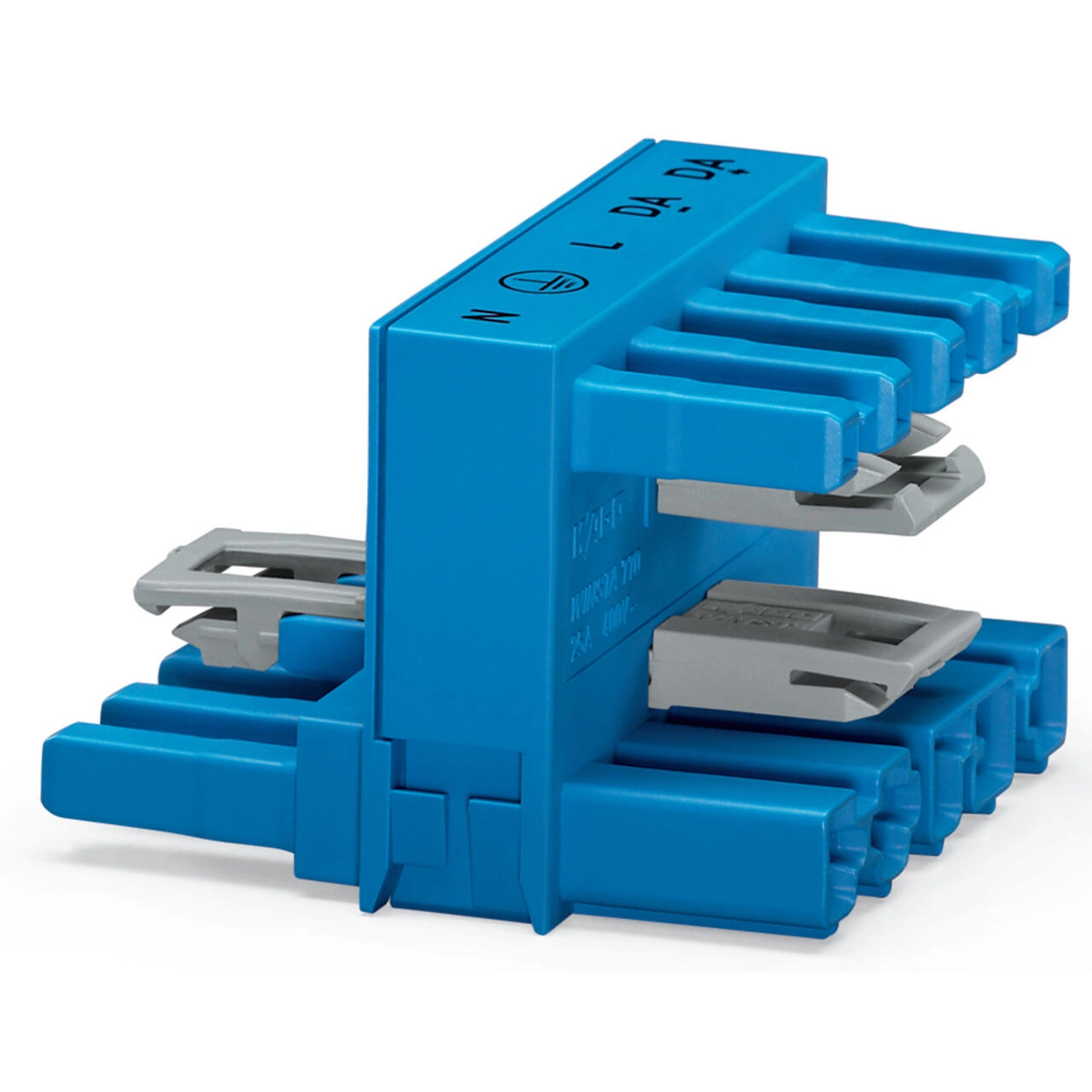

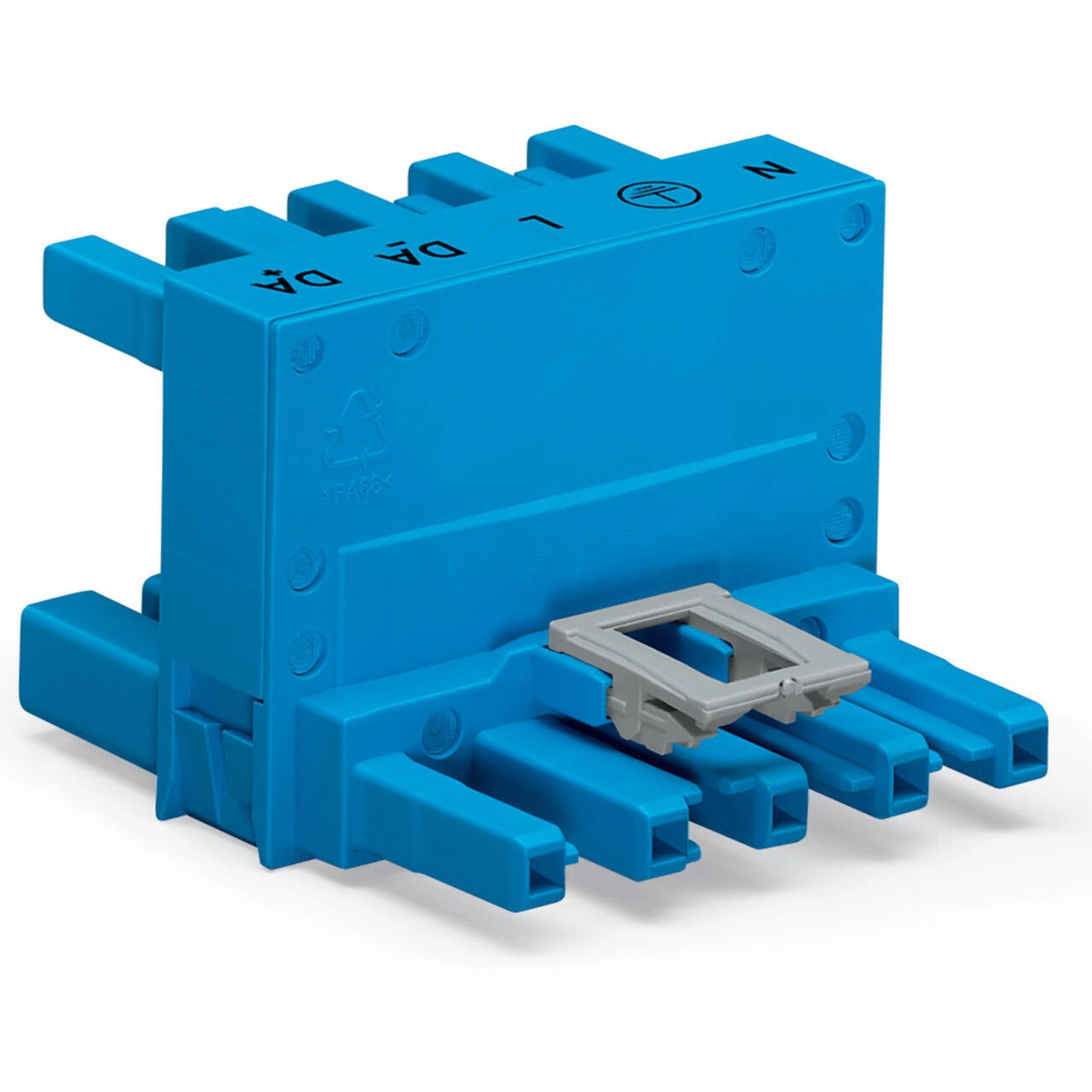

Wago 770-993 WINSTA® MIDI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek mindkét oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, 25 A, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-993 |
| GTIN / EAN | 4045454853433 |
| Terméktípus | WINSTA MIDI h-elosztó csatlakozó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozások, méretek és anyagok
| Összes potenciál száma | 5 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 5 |
| Kódolás | I |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 36,7 mm / 1,445 inch |
| Mélység | 51 mm / 2,008 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | h-elosztó csatlakozó (kétirányú) |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Rögzítőfülek száma | 3 |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,583 MJ |
| Tömeg | 38,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | kék |
| Bemenetek / kimenetek | 1 bemenet; 2 kimenet |
| Pólusjelölés | N, védőföld, L, DA−, DA+ |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Alkalmazási kivitel | Lengő csatlakozásokhoz alkalmas |
| Változtatható kódolás | Nincs |
| Kimenetek elhelyezése | Mindkét oldalon; kétirányú |

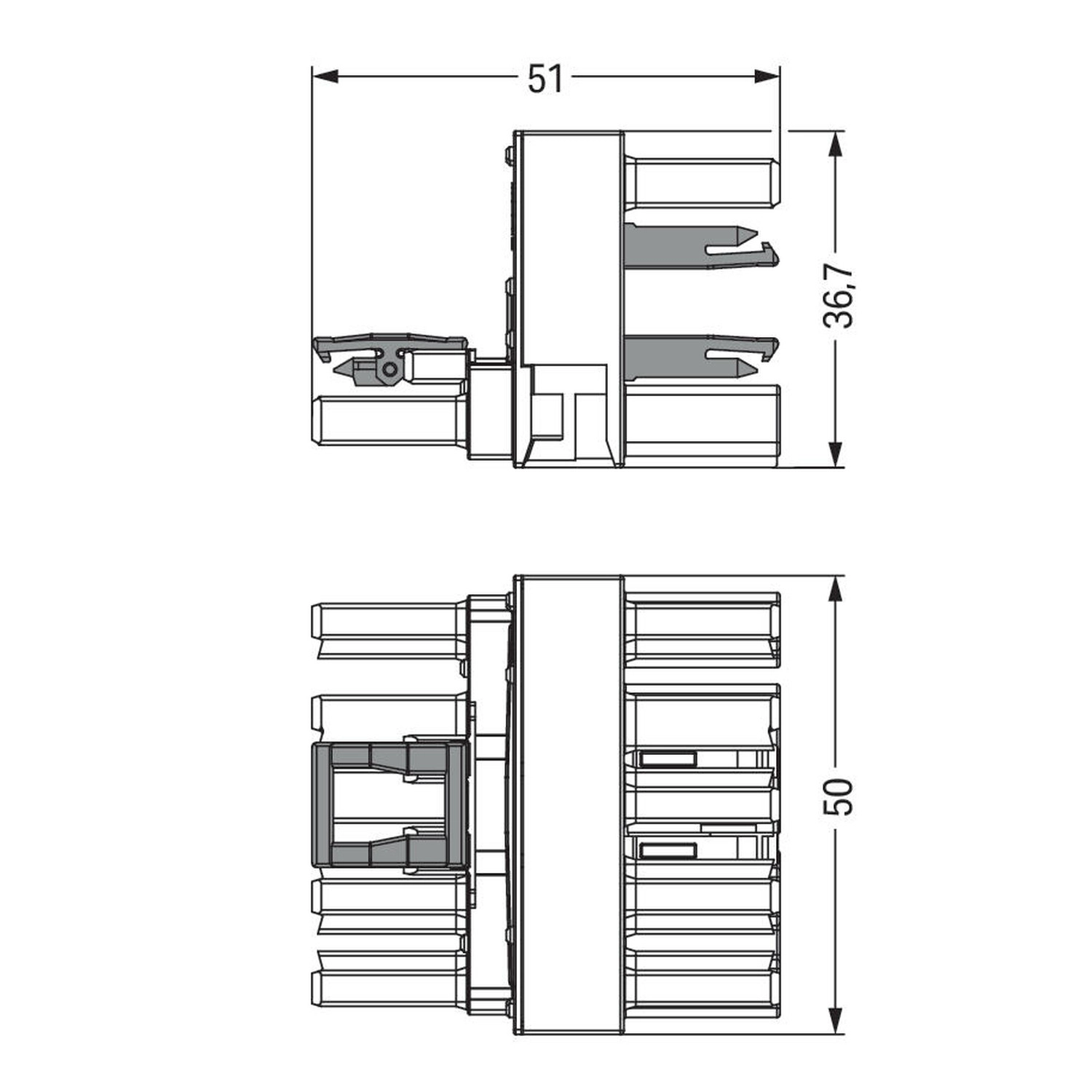

| Méretábra | 50 × 36,7 × 51 mm |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-1105 | Aljzat; 5 pólusú; Kod. I; 4,00 mm²; kék |
|---|---|
| 770-1105/022-000 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 770-1115 | Dugó; 5 pólusú; 4,00 mm²; kék |
| 770-1115/022-000 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. I; 4,00 mm²; kék |
| 771-9985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 771-9985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 10.0 | EC002567 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.02. |
|---|
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-993 WINSTA® MIDI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek mindkét oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, 25 A, kék használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Szerelőlap rögzítése
A szerelőlap kereskedelemben kapható csavarokkal vagy szegecsekkel rögzíthető. A csavarábra Ø3 és Ø4 mm-t ad meg.
Elosztó rögzítése és kioldása
Pattintsd az elosztó csatlakozót a szerelőlemezre.
Az elosztó kioldásához csavarhúzóval oldd ki a reteszt.
Csatlakozások reteszelése
A csatlakozás az összeillesztés után automatikusan reteszelődik a véletlen szétkapcsolás ellen. A retesz csavarhúzóval oldható akkor is, ha az összes csatlakozási hely foglalt. Feszültség vagy terhelés alatt ne végezz szerelést.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
