Wago 770-744 WINSTA® MIDI bepattintható aljzat, 4 pólusú, B kódolású, szürke
RRP:2 166 Ft/db
2 145 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 868 Ft/db
nettó 1 471 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

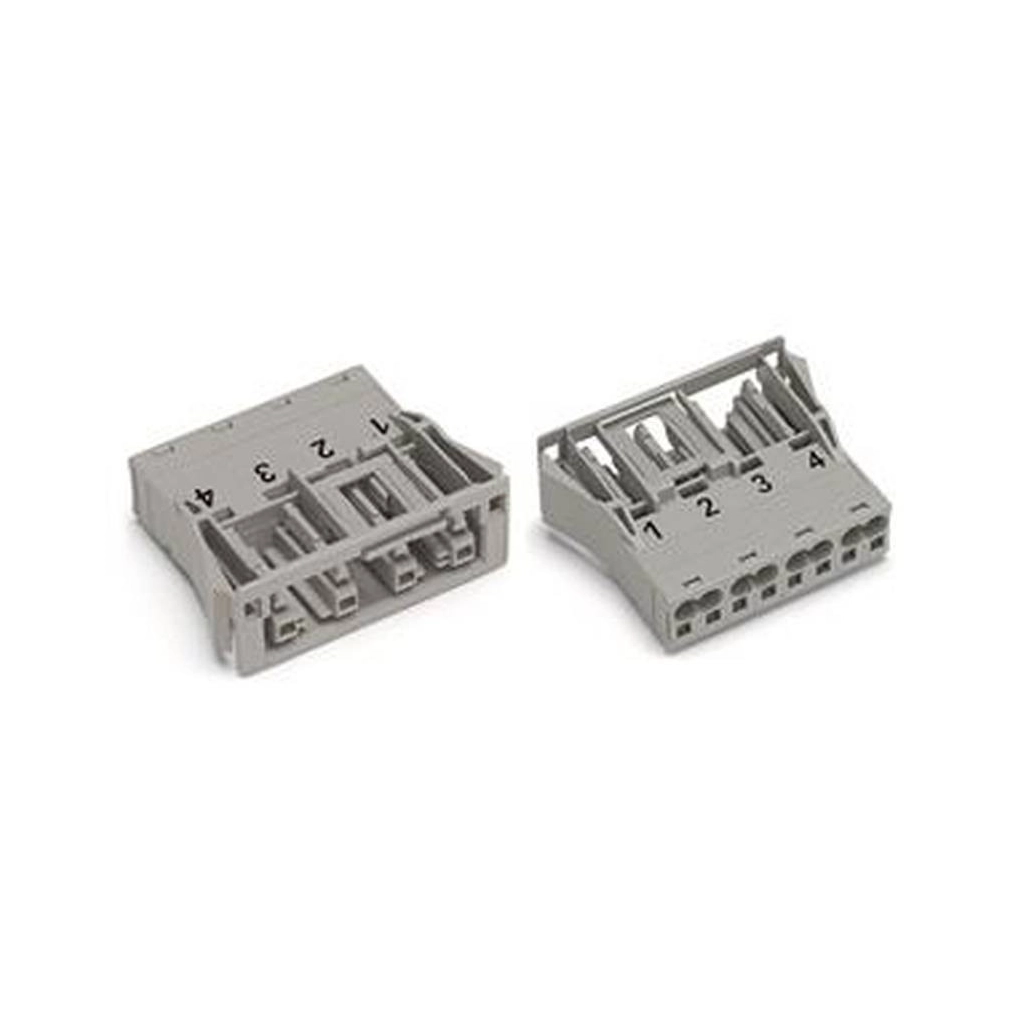

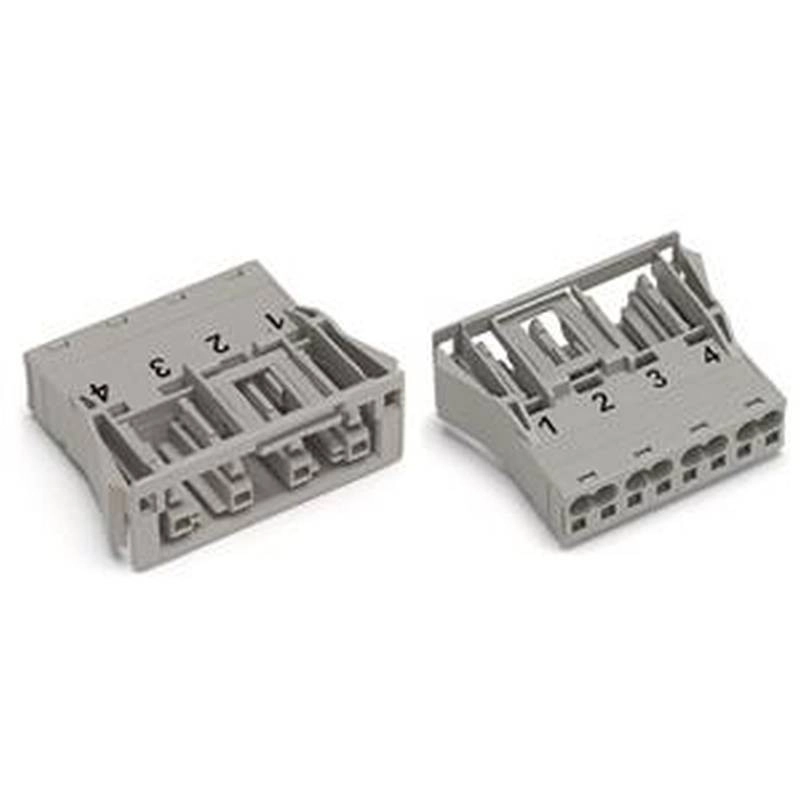

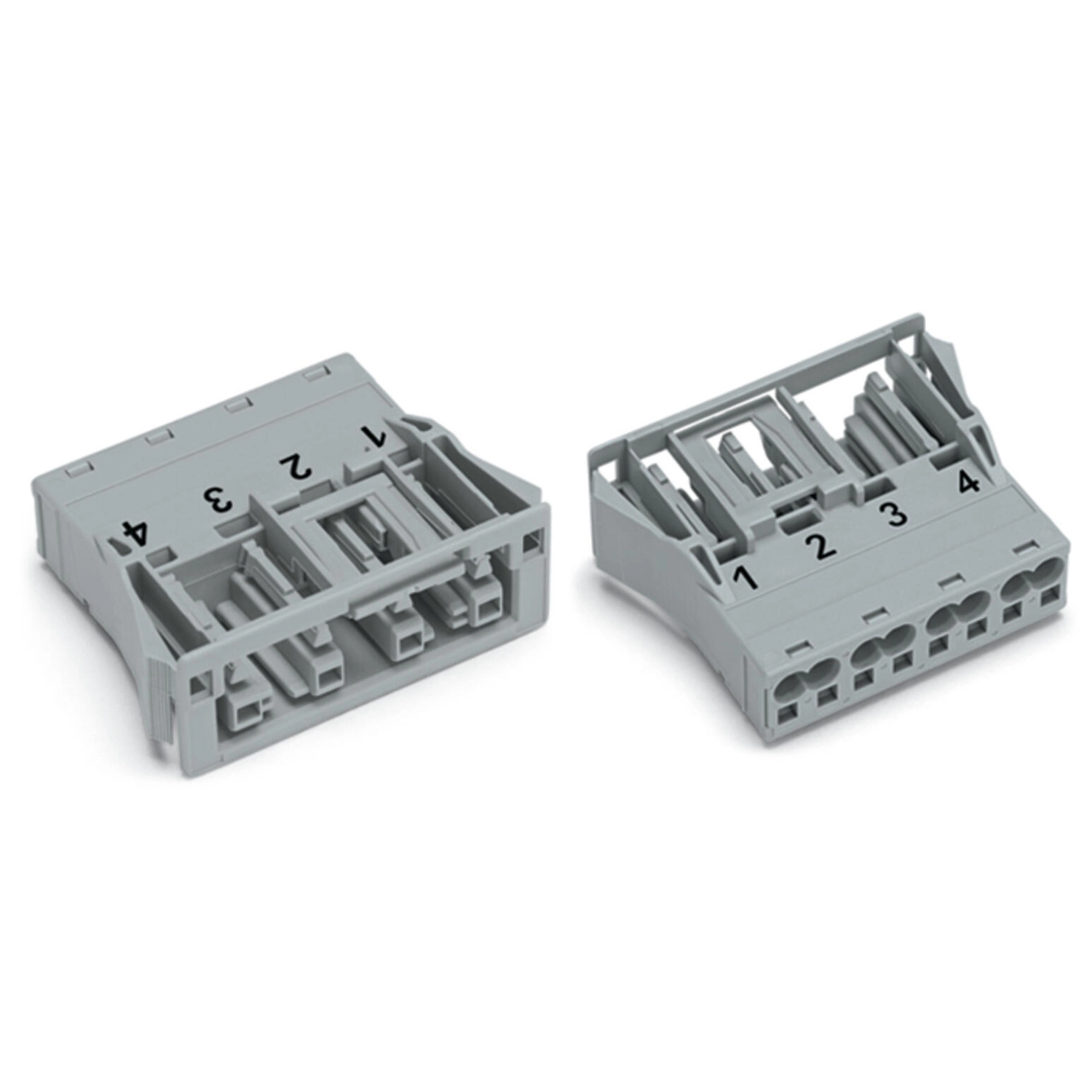

4 pólusú WINSTA® MIDI anyacsatlakozó/aljzat. Hatékony dugaszolható csatlakozás az időigényes csavaros kötések helyett: ezt kínálja a 4 pólusú WINSTA® MIDI anyacsatlakozó/aljzat. A rugós csatlakozástechnikával működő installációs csatlakozók csavaros kötések nélkül használhatók. Számos alkalmazásban gyors, hatékony és hibamentes szerelést tesznek lehetővé. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. A csatlakozó véd a feszültség alatt álló részek megérintése ellen. A csatlakozó IP20 védettségű; összecsatlakoztatva a védettség IP2xC. Ezek a kompakt csatlakozók nem nyitott, könnyen hozzáférhető területeken történő használatra készültek! A B kódolású WINSTA® MIDI csatlakozók folyamatvezérléshez, például világításhoz vagy adathálózatokban alkalmazhatók. A csatlakozó legfeljebb 25 A áramterheléshez készült, ezért nagy terhelésekhez is alkalmas. A WINSTA® MIDI termékcsalád rugalmas szerelést tesz lehetővé. A Push-in CAGE CLAMP® rugós csatlakozástechnika hibamentes, időtakarékos szerelést biztosít, valamint rugalmasságot és testreszabhatóságot kínál a sokféle szerelési követelmény teljesítéséhez. Push-in CAGE CLAMP® rugós csatlakozástechnika: dugaszolható szerelés az időigényes csavaros kötések helyett. A WINSTA® dugaszolható csatlakozórendszer dugaszolható villamos szerelést tesz lehetővé, jelentősen csökkentve a szervizigényt és a költségeket. A jelölésekkel a biztonság és minőség feladása nélkül csökkenthetők a szerelési költségek, elkerülhető a szervizigény és a szükségtelen állásidő. Dugaszolható installációs csatlakozók téves összecsatlakoztatás elleni védelemmel. Egyszerű áramkörök. B kódolás például világítástechnikai folyamatok automatizálásához. Egyedi követelményekhez kialakított megoldások. A hibás egységek gyors cseréje folyamatos üzem közben.

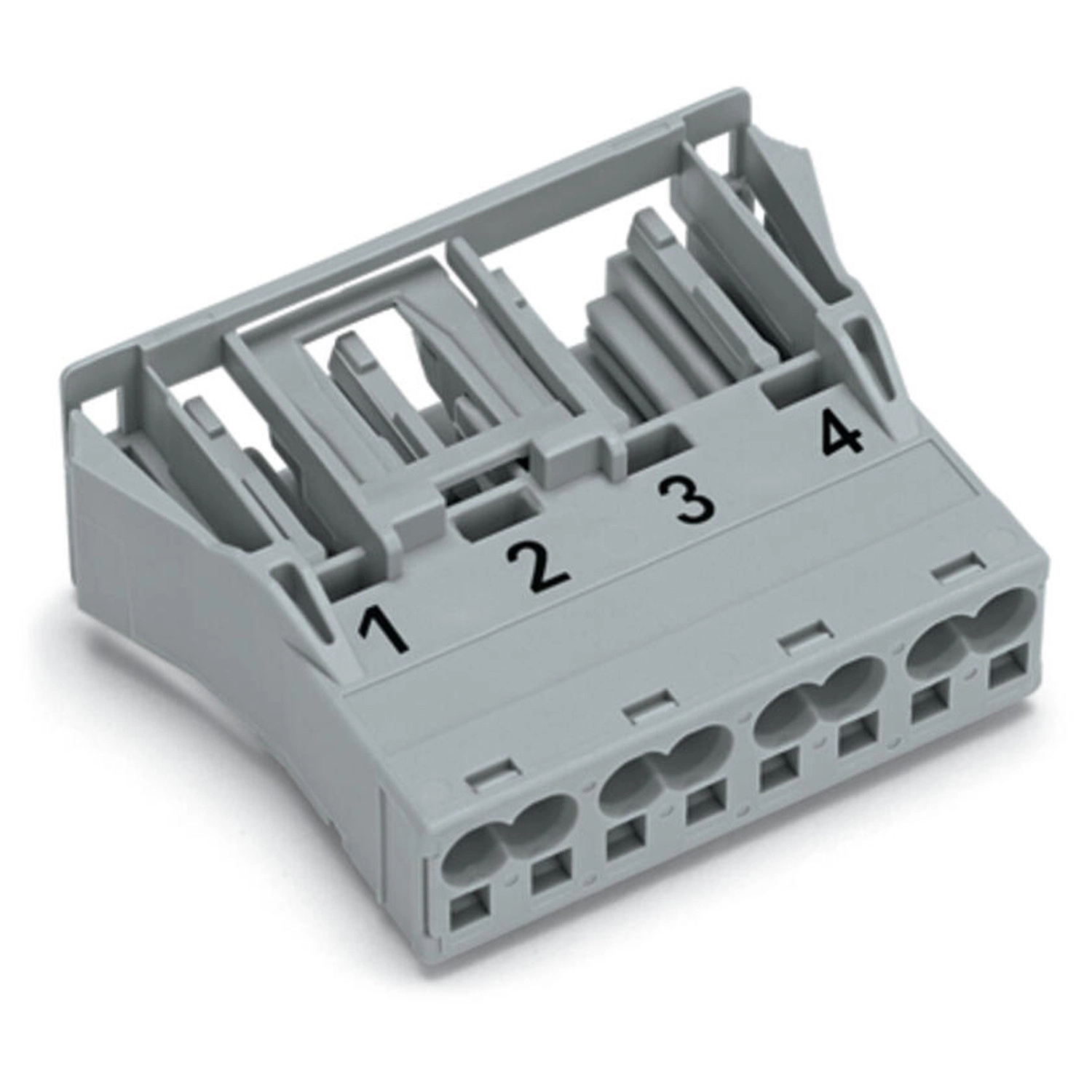

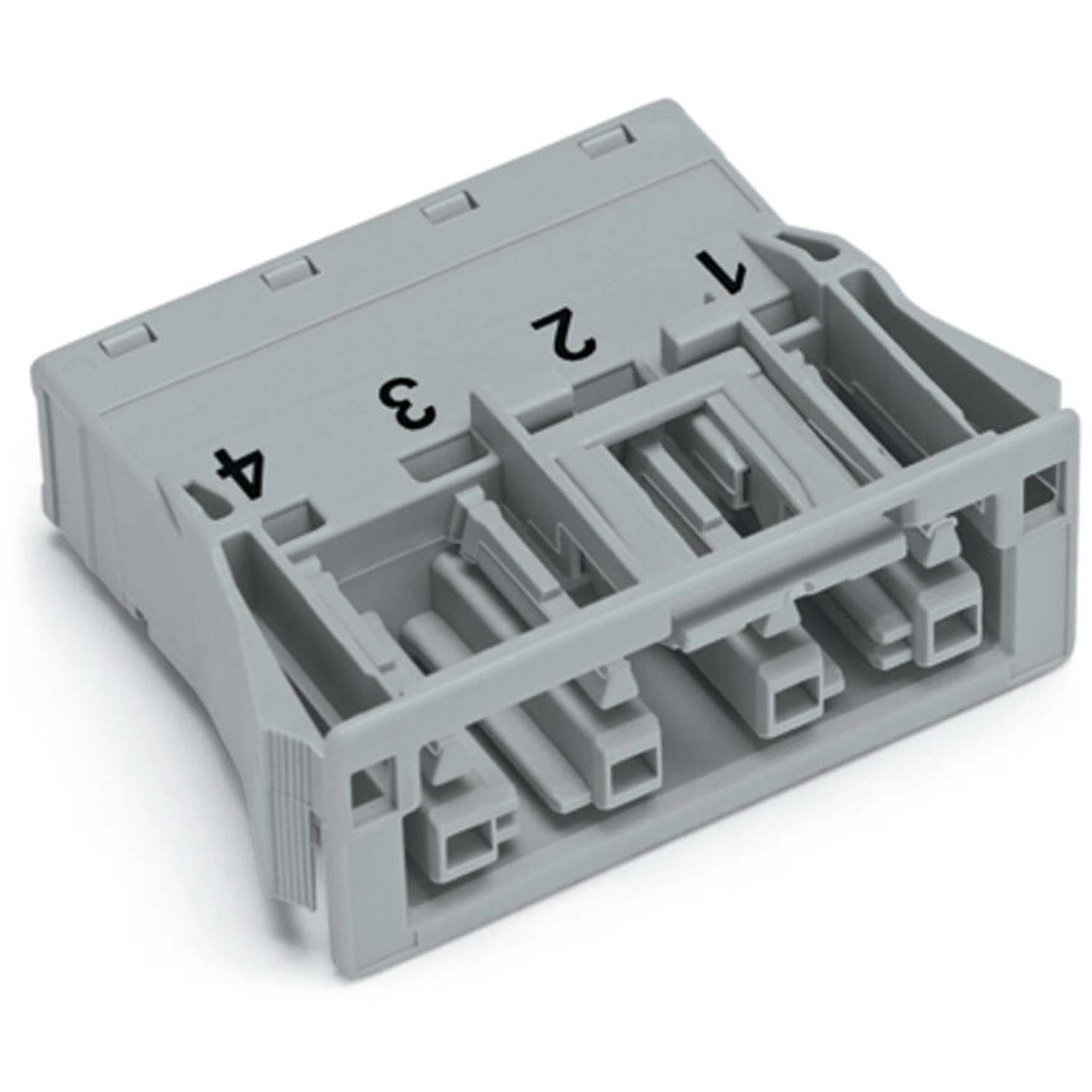

A Wago 770-744 szürke, négypólusú winsta midi bepattintható aljzat B kódolással és Push-in CAGE CLAMP csatlakozással készül. Névleges keresztmetszete 4 mm². IP20 védettségű; összeillesztve IP2xC, nyitott, könnyen hozzáférhető helyen nem használható. A 25 A névleges áram három pólus terhelésére vonatkozik; négy pólus egyidejű terhelésekor a megadott érték 20 A.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
| Három pólus egyidejű terhelése | 25 A |
| Négy pólus egyidejű terhelése | 20 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 8 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 4 |
| Kódolás | B |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 45,5 mm / 1,791 inch |
| Magasság | 18,5 mm / 0,728 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Vezérlés technológia |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,274 MJ |
| Tömeg | 15,7 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | Szürke |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Pólusjelölés | 1, 2, 3, 4 |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Készülékházon átmenő alkalmazás | Igen |
Beépítési méretek

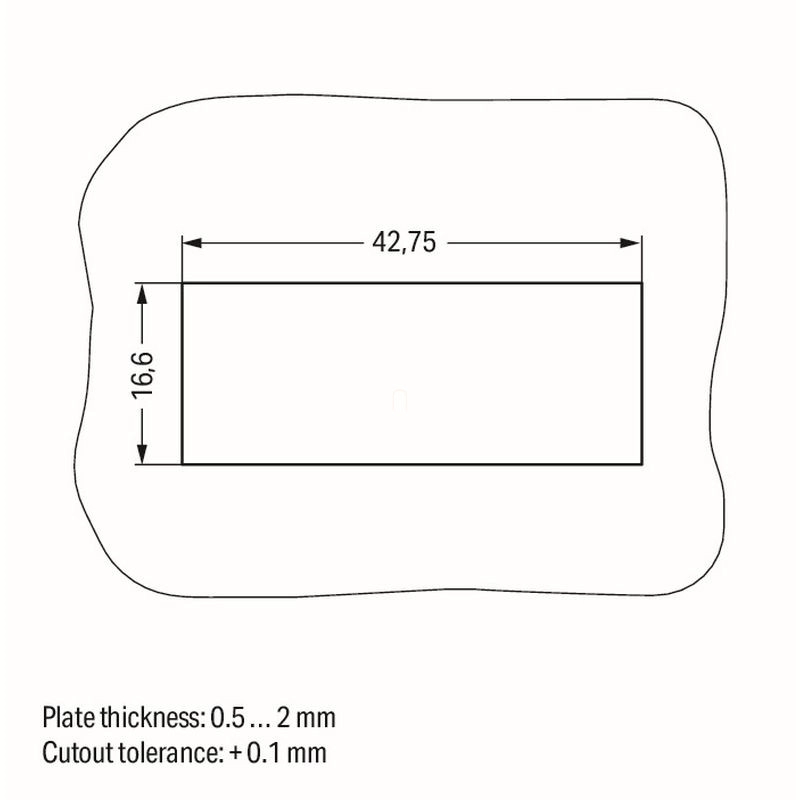

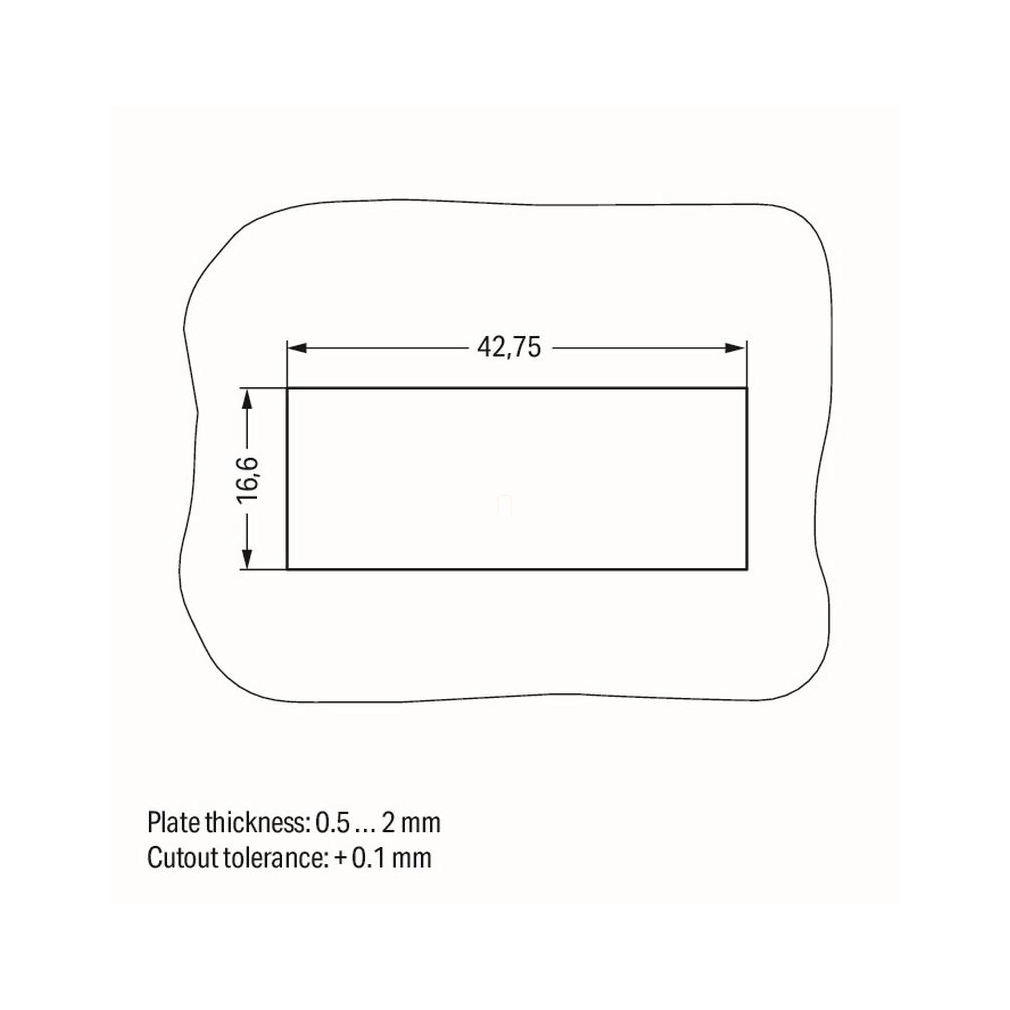

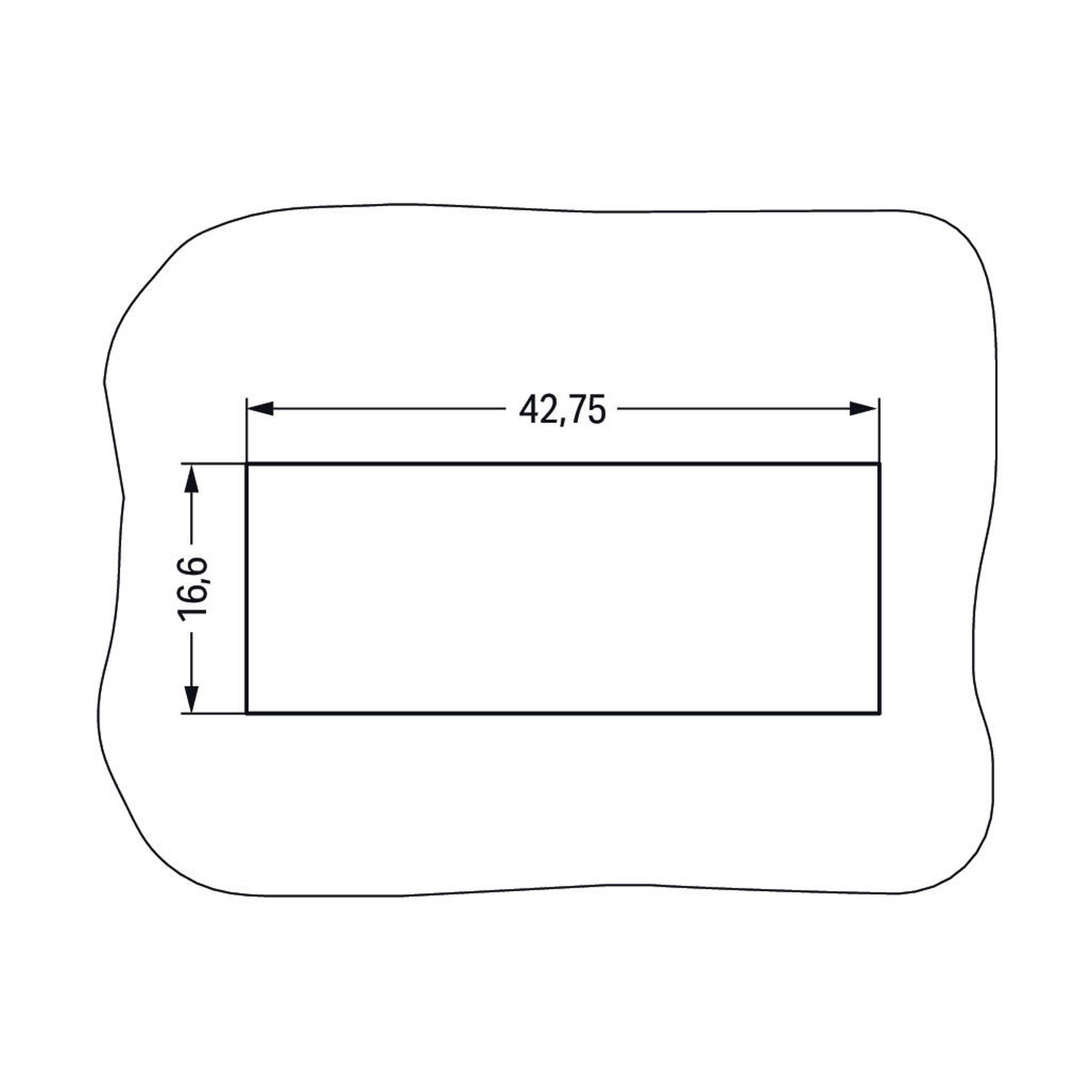

| Beépítési kivágás | 42,75 × 16,6 mm |
|---|---|
| Kivágás tűrése | +0,1 mm |
| Lemezvastagság | 0,5–2 mm |

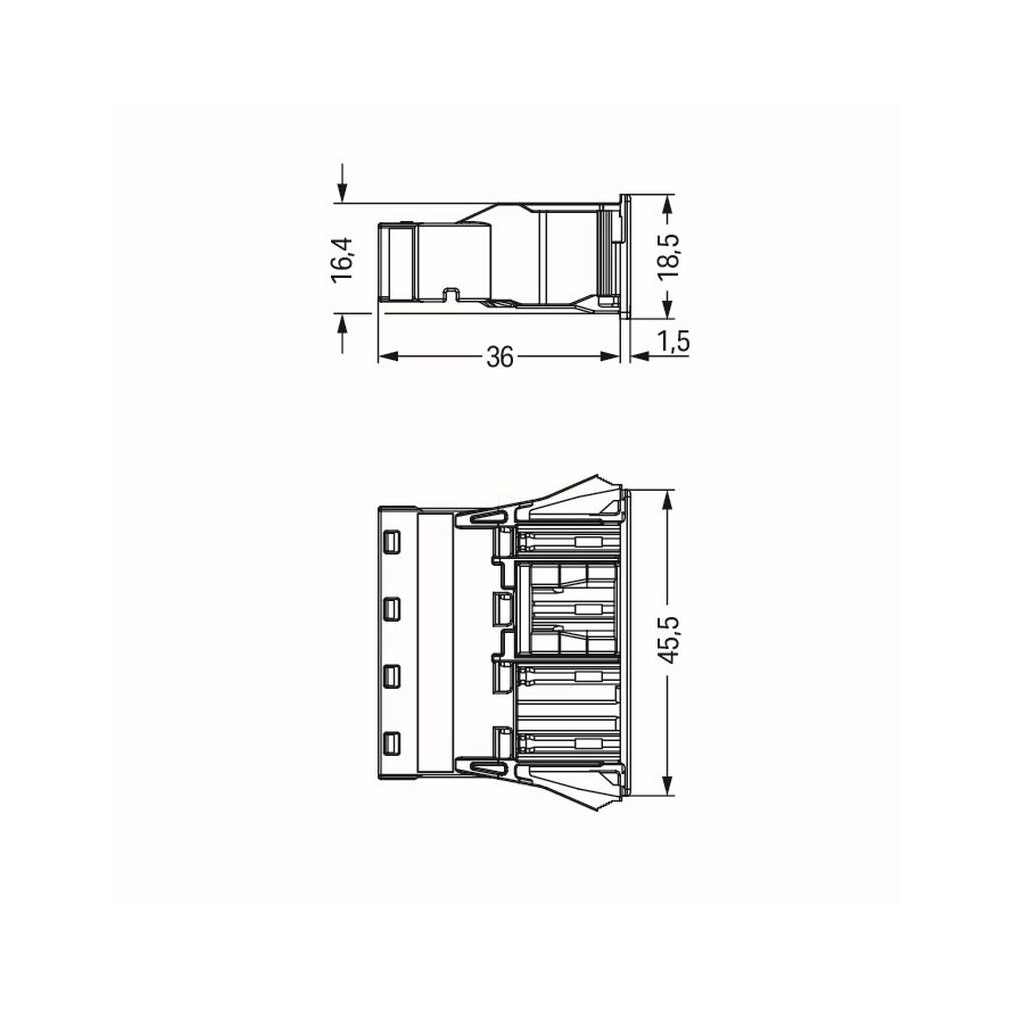

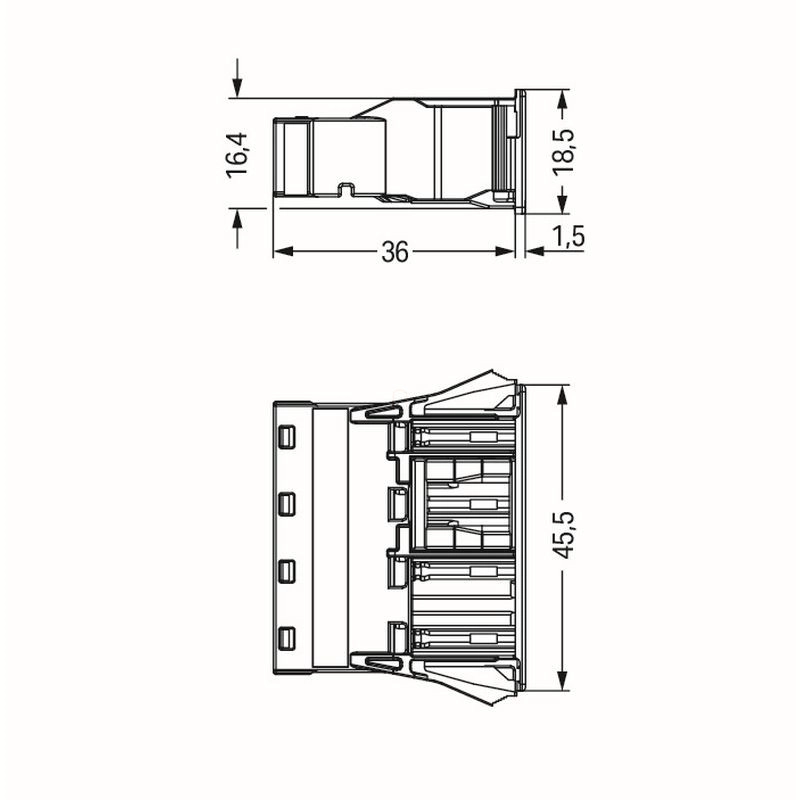

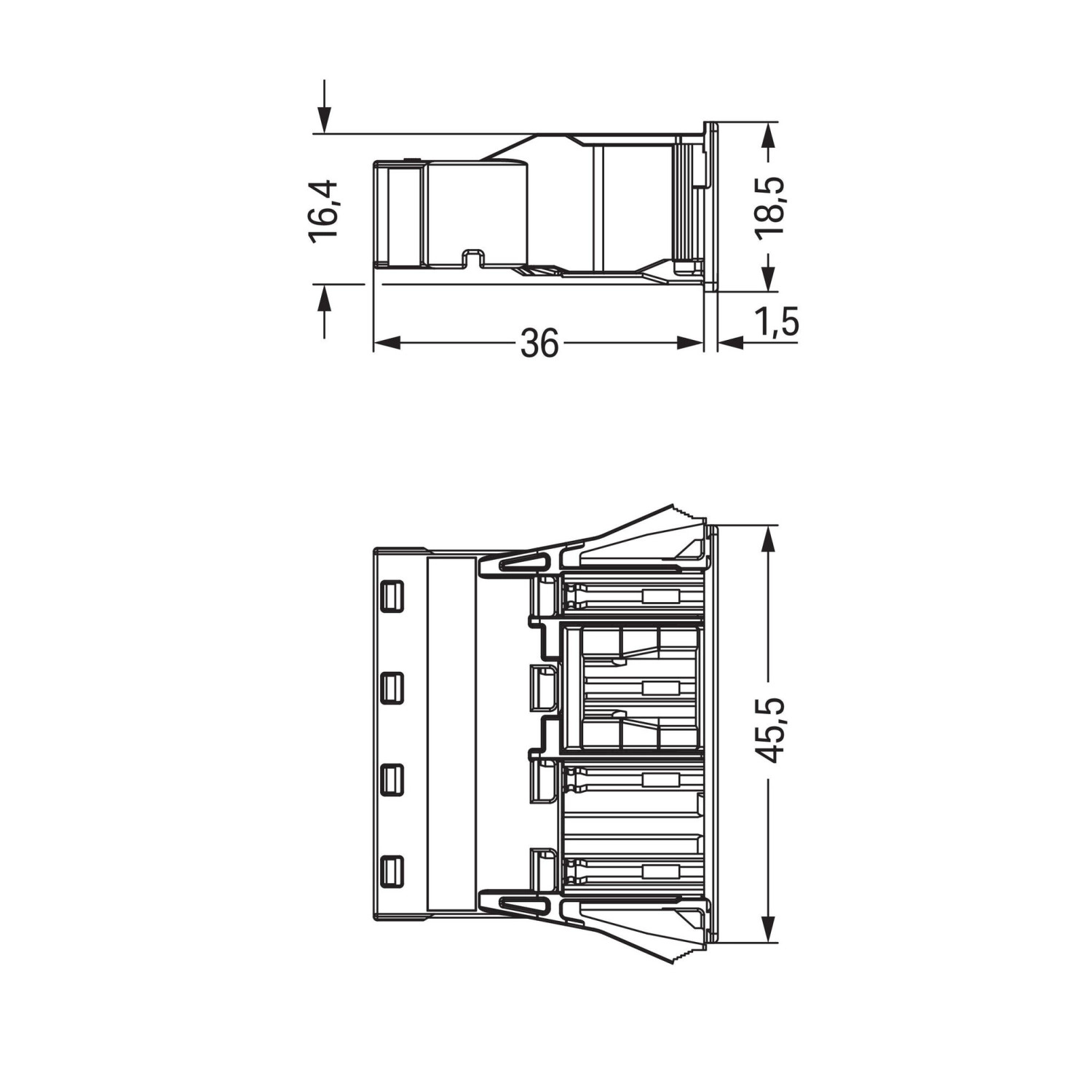

| Oldalnézeti részméretek | 16,4; 18,5; 36; 1,5; 5,1 mm |
Biztonsági és beépítési feltételek
| Beépítés | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
|---|---|
| Biztonsági követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
| Biztonsági követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Biztonsági követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Biztonsági követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Biztonsági követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Biztonsági követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Biztonsági követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Biztonsági követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Biztonsági követelmény 9 | A vezetékeket ütközésig told be. |
| Biztonsági követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Biztonsági követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Egyéb pólusjelölésű változatok | A WAGO értékesítési részlegétől igényelhetők, vagy a gyártó konfigurátorában konfigurálhatók. |
Tanúsítványok és nyilatkozatok
| CCA | IEC61984; NL-32104 |
|---|---|
| CCA | EN61984; 2173495.01 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-254 | Dugó; 4 pólusú; Kod. B; szürke |
|---|---|
| 771-9994/005-103 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 4 pólusú; Kod. B; Vezérlőkábel 4 x 1,0 mm²; 1 m; 1,00 mm²; szürke |
| 771-9994/205-103 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 4 pólusú; Kod. B; Vezérlőkábel 4 x 1,0 mm²; 1 m; 1,00 mm²; szürke |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-694 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fehér |
| 770-644 | Lezárokupak; 4 pólusú; kivágáshoz; Műanyag; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora kivágás szükséges?
42,75 × 16,6 mm, +0,1 mm tűréssel.
Mekkora a csupaszolási hossz?
A kábelköpenyé 55 mm, az ereké 9 mm.
Mekkora a megadott terhelhetőség?
Négy pólus terhelésekor 20 A, három pólus terhelésekor 25 A; UL1977 szerint 23 A.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-744
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
15,63 g/db
Cikkszám
4044918252683
