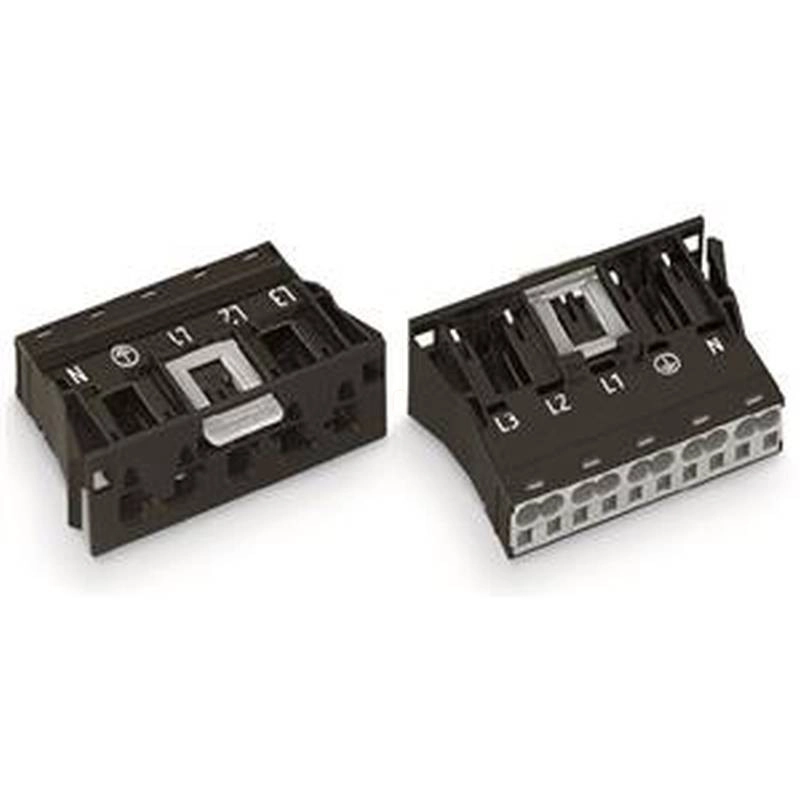

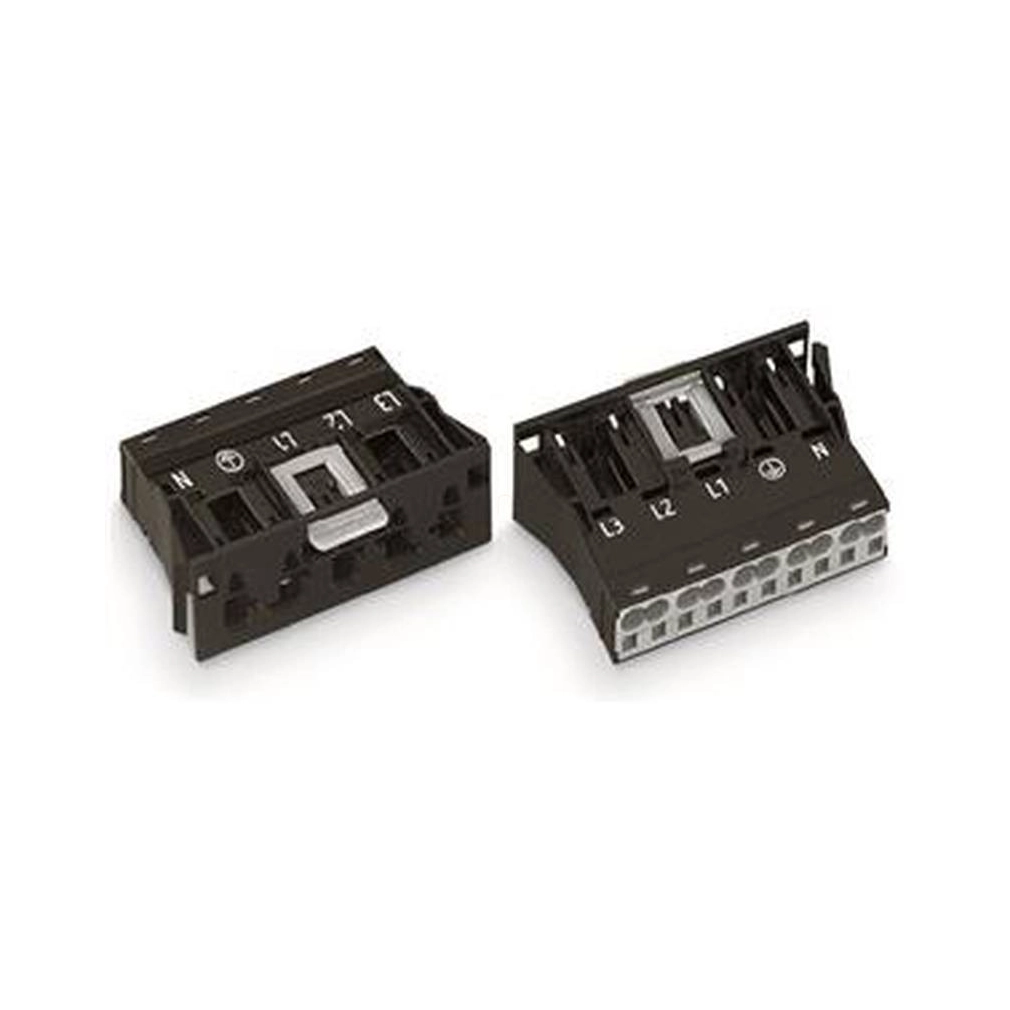

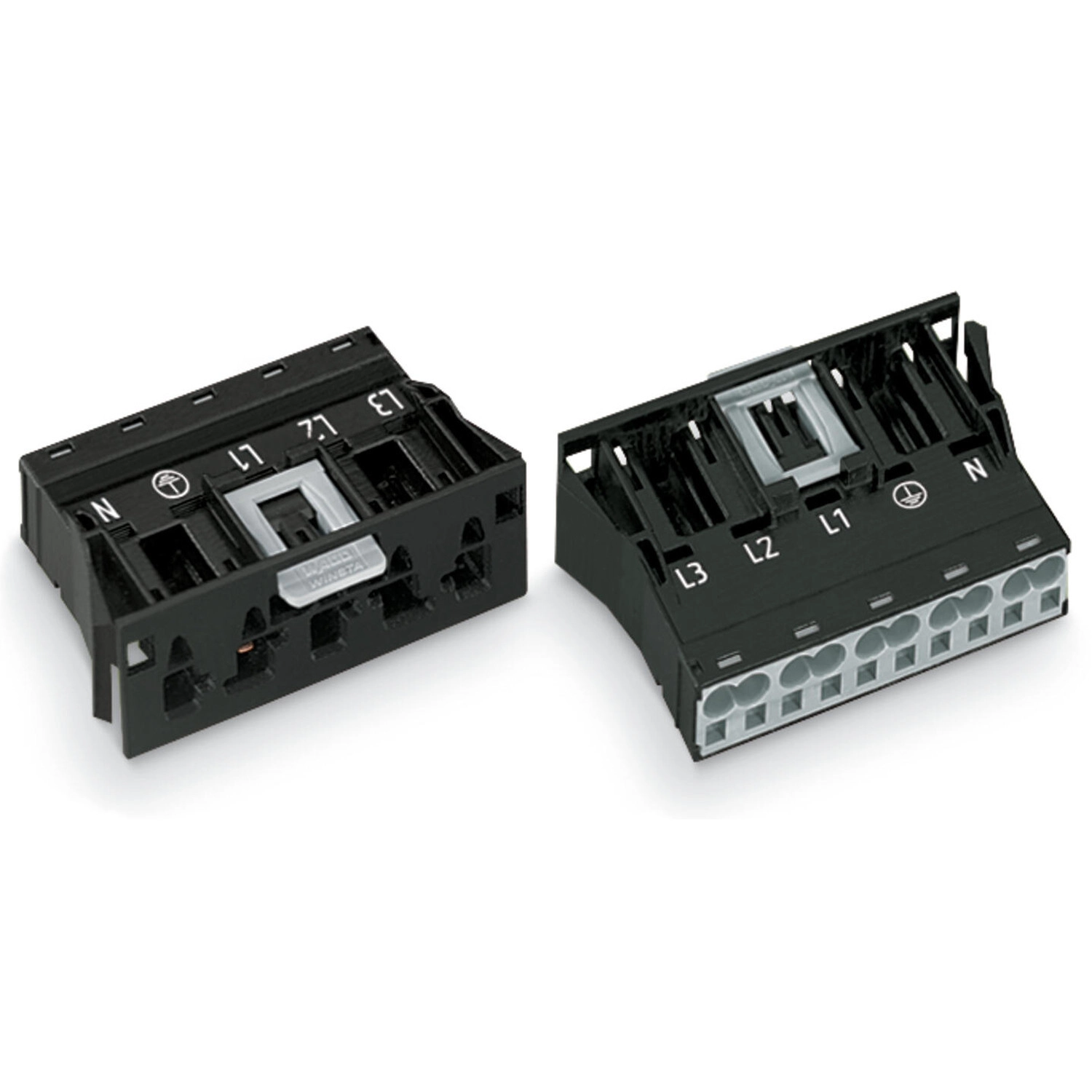

Wago 770-715 WINSTA® MIDI bepattintható dugó, 5 pólusú, A kódolású, 4 mm², fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 770-715 fekete, 5 pólusú WINSTA MIDI bepattintható dugó A kódolással és Push-in CAGE CLAMP csatlakozással készül. Általános hálózati alkalmazásokhoz, készülékházba pattintással rögzíthető. A névleges keresztmetszet 4 mm²; a megengedett vezeték-tartomány a vezeték típusától és az érvéghüvelytől függ.
Beépítés és hozzáférés
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
IP20 védettség; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, anyagok és működési feltételek
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 55,5 mm / 2,185 inch |
| Magasság | 18,5 mm / 0,728 inch |
| Mélység | 41,1 mm / 1,618 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,365 MJ |
| Tömeg | 19,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozási típus | Vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusok számától függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusok számától függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és az aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti megjegyzése | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Pólusjelölés | L3, L2, L1, védőföld, N |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Földelési funkció | Előre kialakított PE csatlakozás |

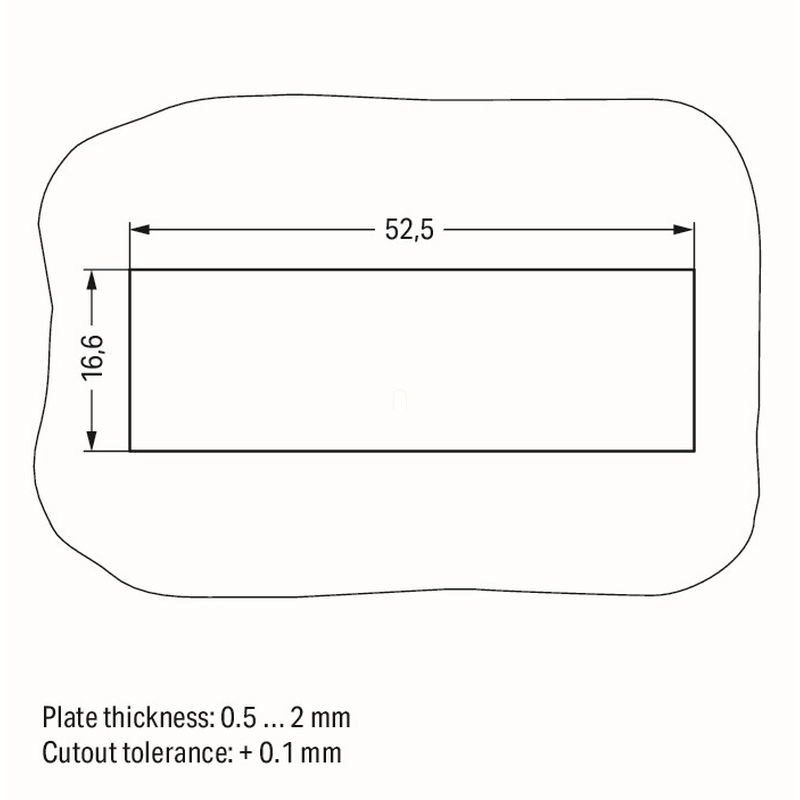

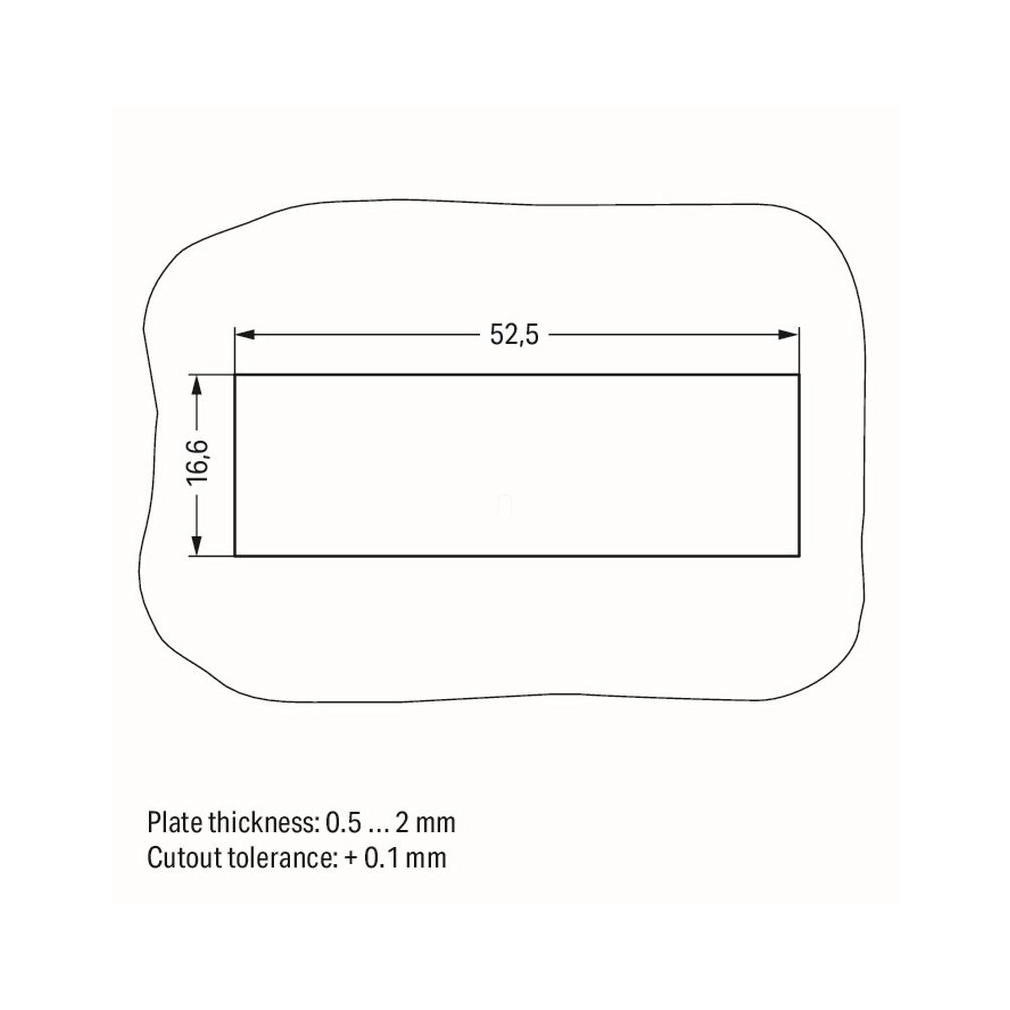

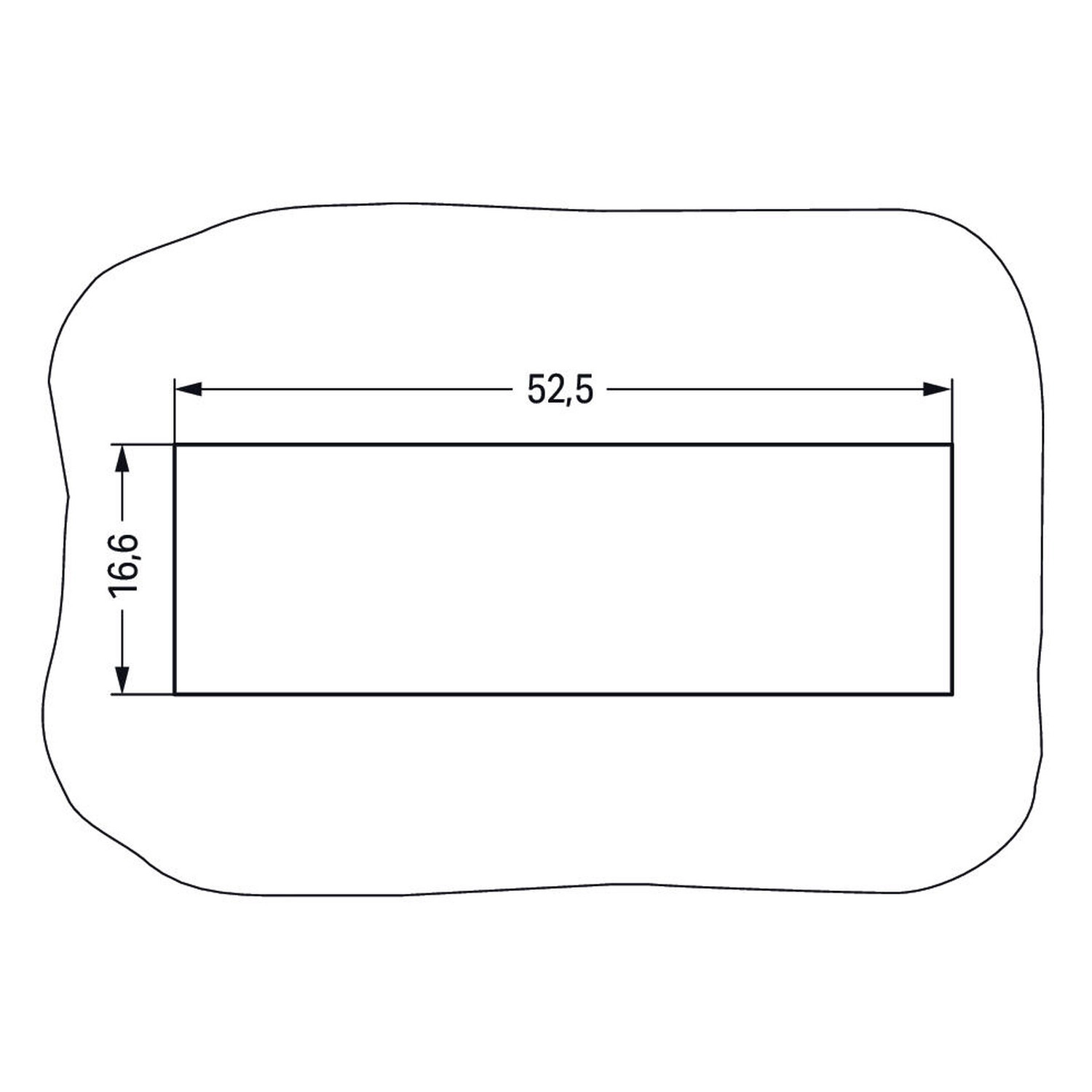

Beépítési méretek
| Beépítési kivágás | 52,5 × 16,6 mm |
|---|---|
| Kivágás tűrése | +0,1 mm |
| Megengedett lemezvastagság | 0,5–2 mm |

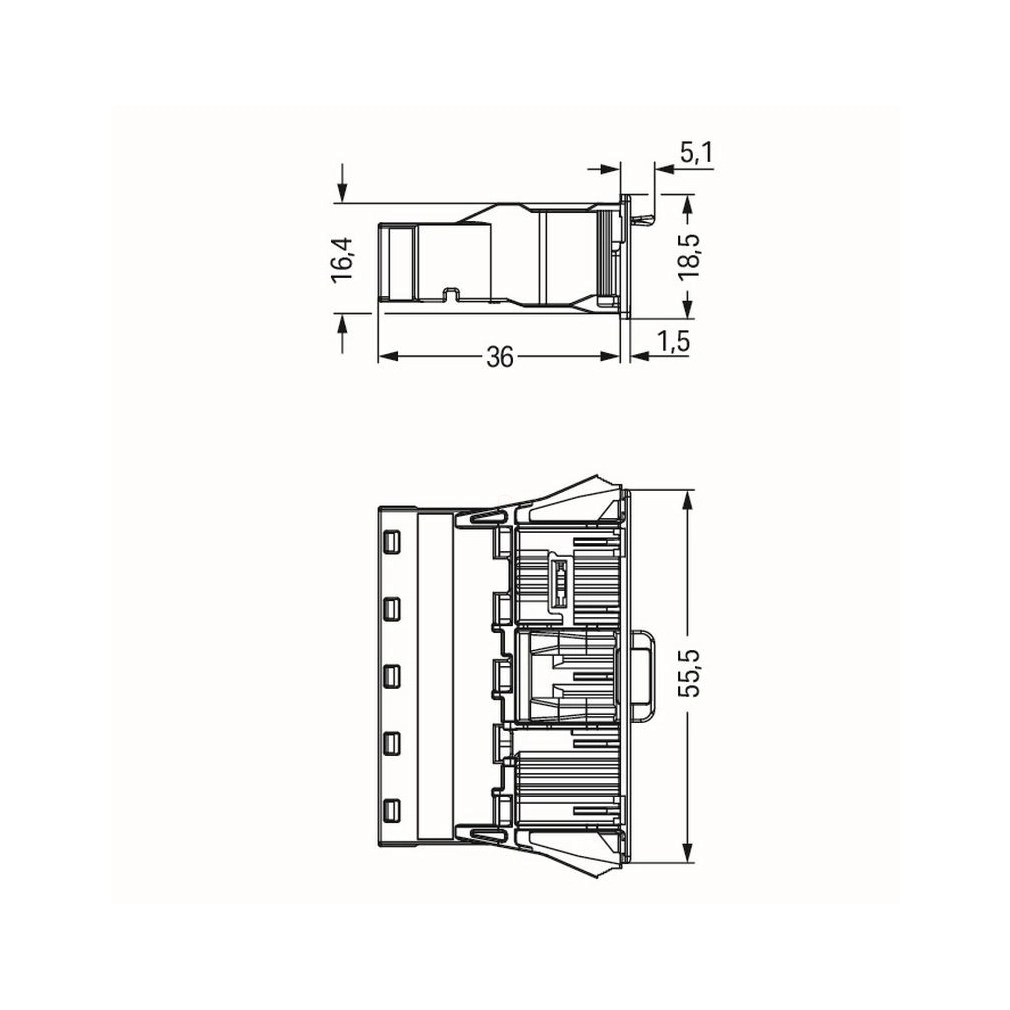

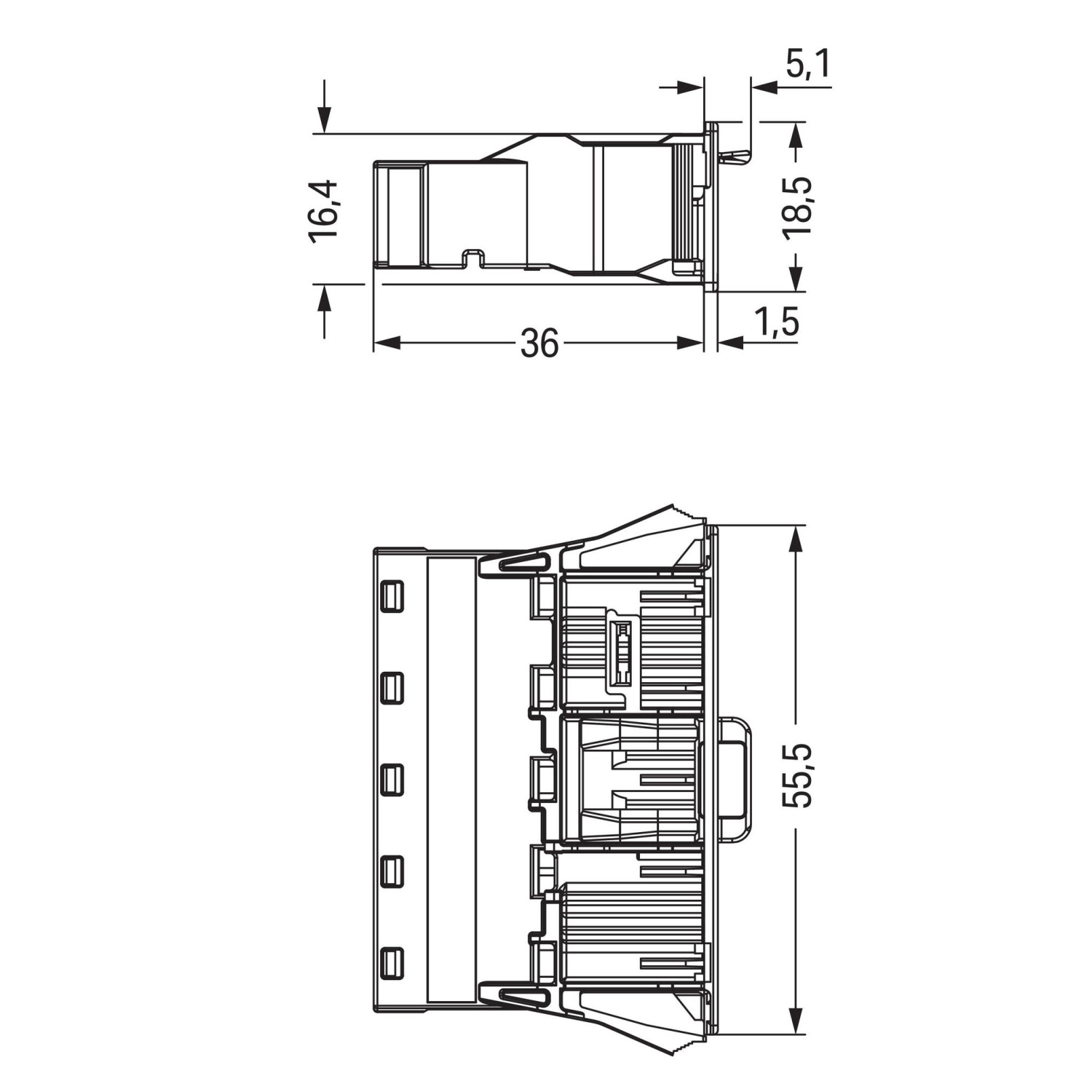

| Oldalnézeti részméretek | 16,4; 18,5; 36; 1,5; 5,1 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-205 | Aljzat; 5 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-405 | Aljzat; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-105 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-305 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9995/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9995/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-695 | Lezárokupak; 5 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 770-645 | Lezárokupak; 5 pólusú; kivágáshoz; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora kivágás szükséges?
52,5 × 16,6 mm, +0,1 mm tűréssel.
Mekkora a csupaszolási hossz?
A vezetéké 9 mm; a külső köpeny eltávolításához ennél a 5 pólusú változatnál 55 mm tartozik. A földelőér 8 mm-rel hosszabb legyen.
Használható nyitott, könnyen hozzáférhető helyen?
Nem. A megadott védettség IP20, összeillesztve IP2xC.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-715 WINSTA® MIDI bepattintható dugó, 5 pólusú, A kódolású, 4 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-715 |
| GTIN / EAN | 4055143375870 |
| Terméktípus | WINSTA MIDI bepattintható dugó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, anyagok és működési feltételek
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 55,5 mm / 2,185 inch |
| Magasság | 18,5 mm / 0,728 inch |
| Mélység | 41,1 mm / 1,618 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Készülékház lemezvastagsága | 0,5 … 2 mm / 0,02 … 0,079 inch |
| Rögzítés típusa | Bepattintható perem |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,365 MJ |
| Tömeg | 19,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozási típus | Vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |
| Összekapcsolási erő | Kb. 20–70 N, a pólusok számától függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusok számától függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és az aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti megjegyzése | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Pólusjelölés | L3, L2, L1, védőföld, N |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Földelési funkció | Előre kialakított PE csatlakozás |
Beépítési méretek
| Beépítési kivágás | 52,5 × 16,6 mm |
|---|---|
| Kivágás tűrése | +0,1 mm |
| Megengedett lemezvastagság | 0,5–2 mm |
| Oldalnézeti részméretek | 16,4; 18,5; 36; 1,5; 5,1 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-205 | Aljzat; 5 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-405 | Aljzat; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-105 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-305 | Aljzat; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9995/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9995/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-695 | Lezárokupak; 5 pólusú; kivágáshoz; Műanyag; fehér |
|---|---|
| 770-645 | Lezárokupak; 5 pólusú; kivágáshoz; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-44-06-02 |
| eCl@ss 9.0 | 27-44-06-02 |
| ETIM 9.0 | EC002566 |
| ETIM 10.0 | EC002566 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Biztonsági és beépítési feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
Csak beüzemelési útmutatóval együtt árusítható.
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-715 WINSTA® MIDI bepattintható dugó, 5 pólusú, A kódolású, 4 mm², fekete használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Beépítés
A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben.
| Beépítési kivágás | 52,5 × 16,6 mm |
|---|---|
| Kivágás tűrése | +0,1 mm |
| Megengedett lemezvastagság | 0,5–2 mm |
| Oldalnézeti részméretek | 16,4; 18,5; 36; 1,5; 5,1 mm |
IP20; összeillesztve IP2xC. A csatlakozó nem használható nyitott, könnyen hozzáférhető helyen.
Vezeték előkészítése
A külső köpenyt ennél a 5 pólusú változatnál 55 mm hosszan távolítsd el. A kétpólusú változatokra megadott 35 mm külön eset.
Az ereket 9 mm hosszan csupaszold.
A földelőér 8 mm-rel hosszabb legyen.
Vezeték bekötése
A tömör, már csupaszolt vezetéket ütközésig nyomd a kapocspontba.
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a már csupaszolt vezetéket ütközésig told be.
Vezeték eltávolítása
A vezeték eltávolításához 2,5 mm élszélességű csavarhúzóval oldd ki a rögzítést, majd húzd ki a vezetéket.
Nem használt kivágás
A nem használt kivágást zárófedéllel zárd le.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
