Wago 770-633 WINSTA® MIDI H-elosztócsatlakozó, 3 pólusú, A kódolás, 1 bemenet és 2 kimenet, 2 reteszelőkar, 25 A, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

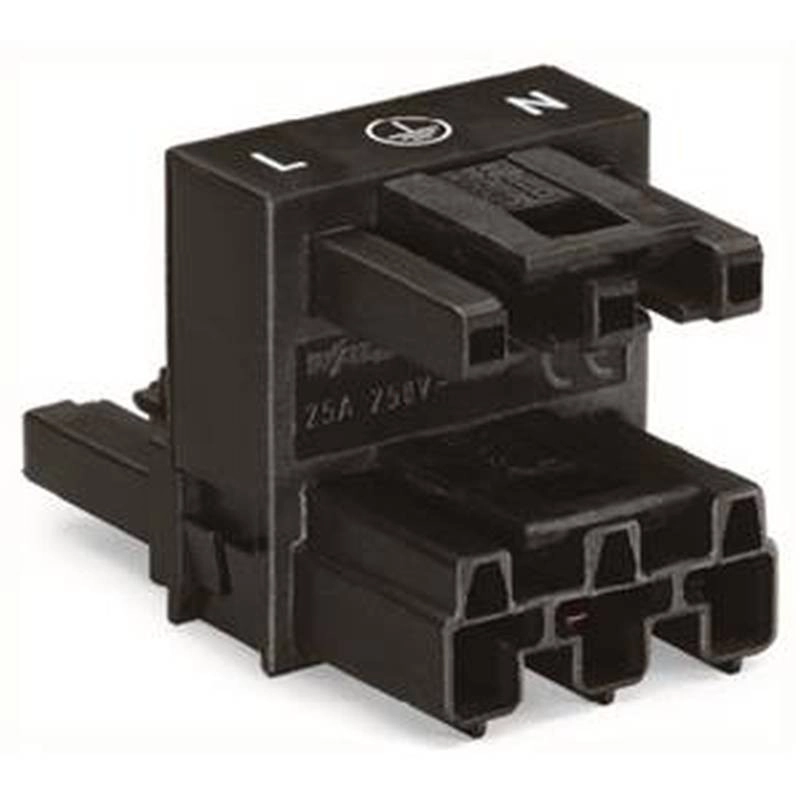

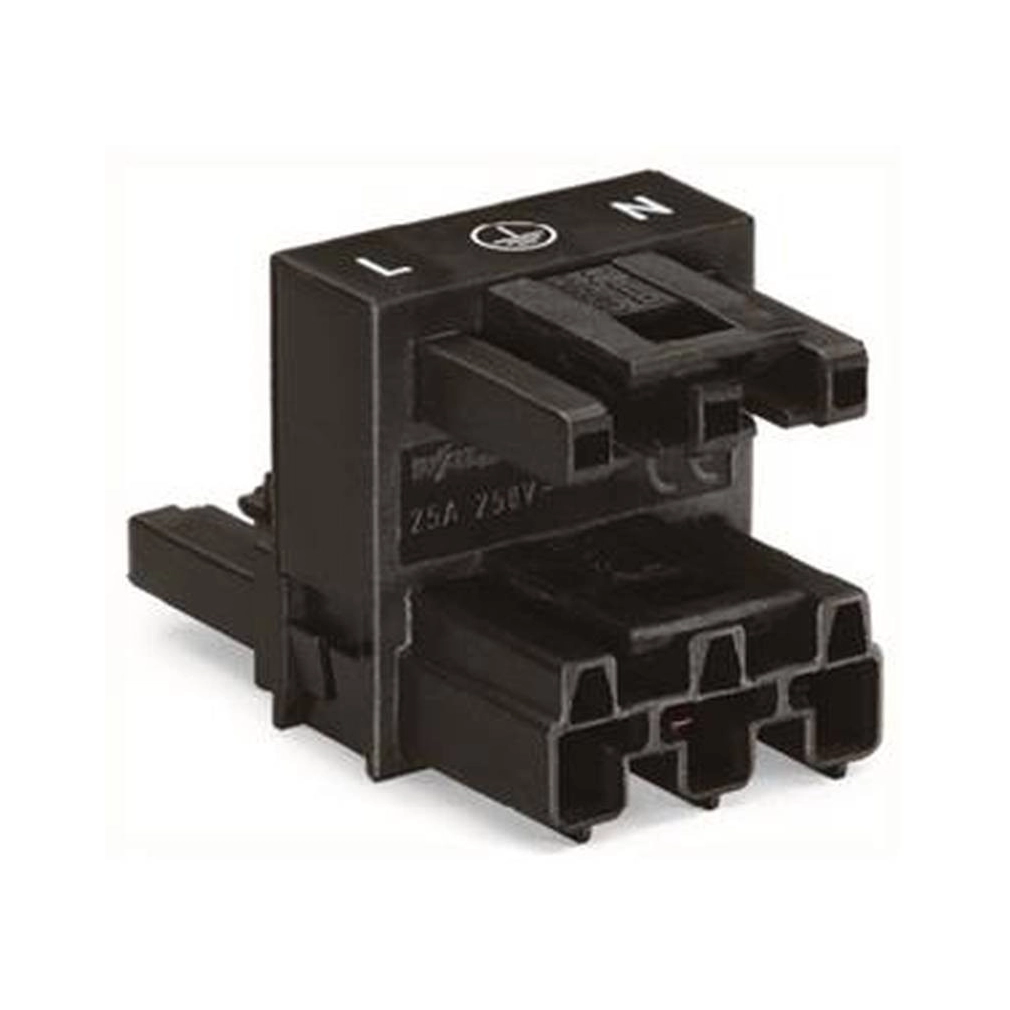

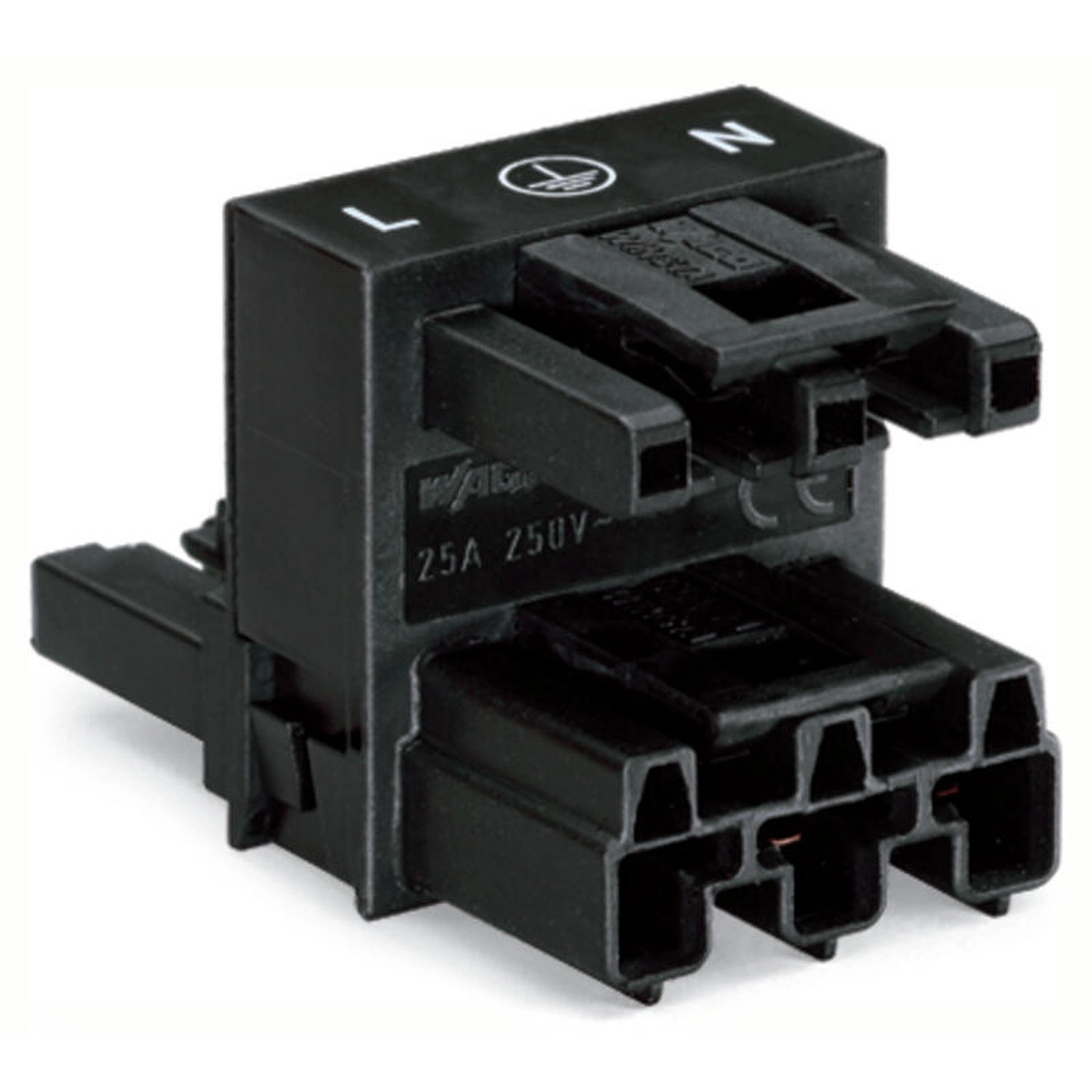

A Wago 770-633 fekete WINSTA MIDI h-elosztó csatlakozó három pólussal, A kódolással, egy bemenettel és két kimenettel készül. Kétirányú kivitel, két rögzítőfüllel.
Helyigény és elhelyezés
A táblázat szerinti szélesség 30 mm, magasság 32,7 mm, mélység 51 mm. IP20 védettségű; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozások, méretek és anyagok
| Összes potenciál száma | 3 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 32,7 mm / 1,287 inch |
| Mélység | 51 mm / 2,008 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | h-elosztó csatlakozó (kétirányú) |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Rögzítőfülek száma | 2 |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,35 MJ |
| Tömeg | 22,8 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Bemenetek / kimenetek | 1 bemenet; 2 kimenet |
| Kimenetek elhelyezése | Kétirányú |
| Pólusjelölés | L, védőföld, N |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |

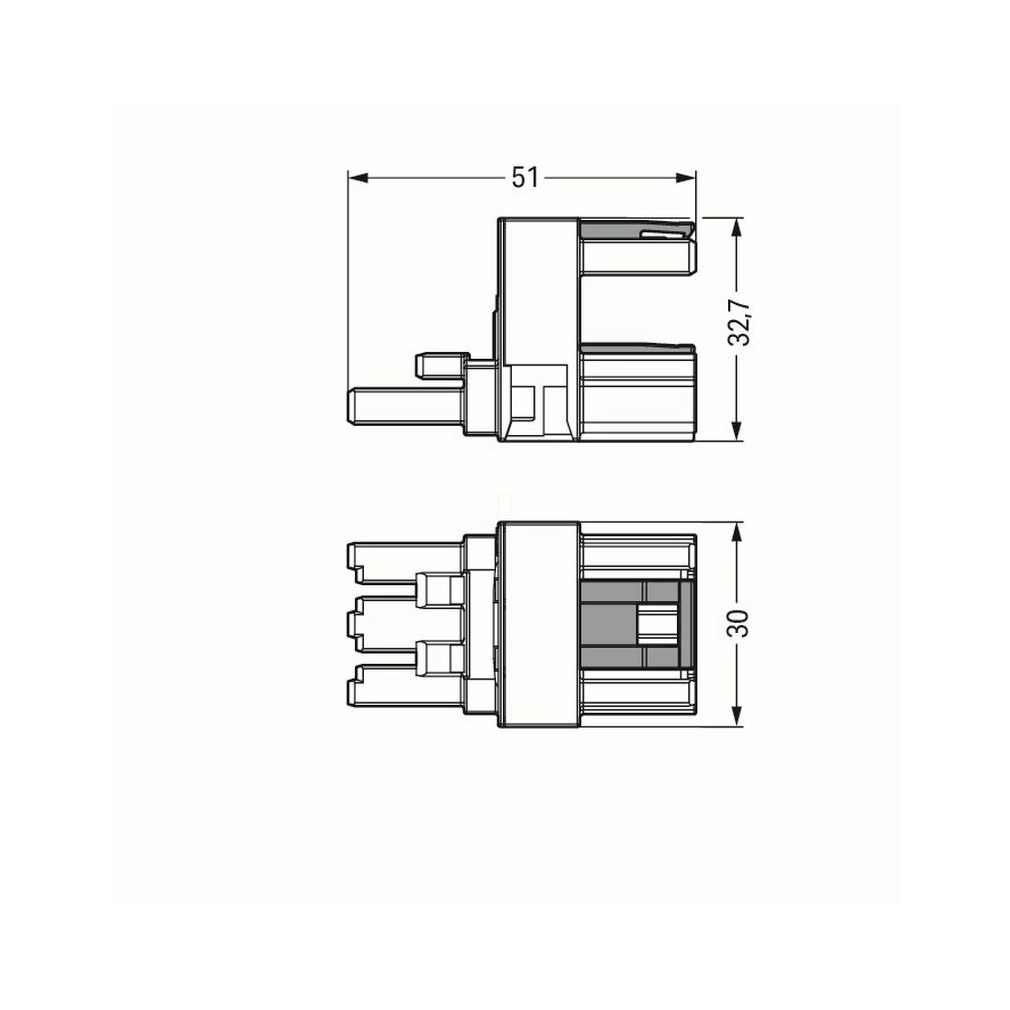

| Méretábra | 30 × 32,7 × 51 mm; a műszaki táblázat mélységi adata 51 mm. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-203 | Aljzat; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-203/035-000 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-673 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-623 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenet és kimenet tartozik hozzá?
Egy bemenet és két kimenet.
Hogyan helyezkednek el a kimenetek?
Kétirányú kivitel.
Mennyi a névleges árama?
IEC/EN60664-1 szerint 25 A, UL1977 szerint 23 A.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-633 WINSTA® MIDI H-elosztócsatlakozó, 3 pólusú, A kódolás, 1 bemenet és 2 kimenet, 2 reteszelőkar, 25 A, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-633 |
| GTIN / EAN | 4045454251406 |
| Terméktípus | WINSTA MIDI h-elosztó csatlakozó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozások, méretek és anyagok
| Összes potenciál száma | 3 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 32,7 mm / 1,287 inch |
| Mélység | 51 mm / 2,008 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | h-elosztó csatlakozó (kétirányú) |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Rögzítőfülek száma | 2 |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,35 MJ |
| Tömeg | 22,8 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Bemenetek / kimenetek | 1 bemenet; 2 kimenet |
| Kimenetek elhelyezése | Kétirányú |
| Pólusjelölés | L, védőföld, N |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség és elhelyezés | IP20; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |

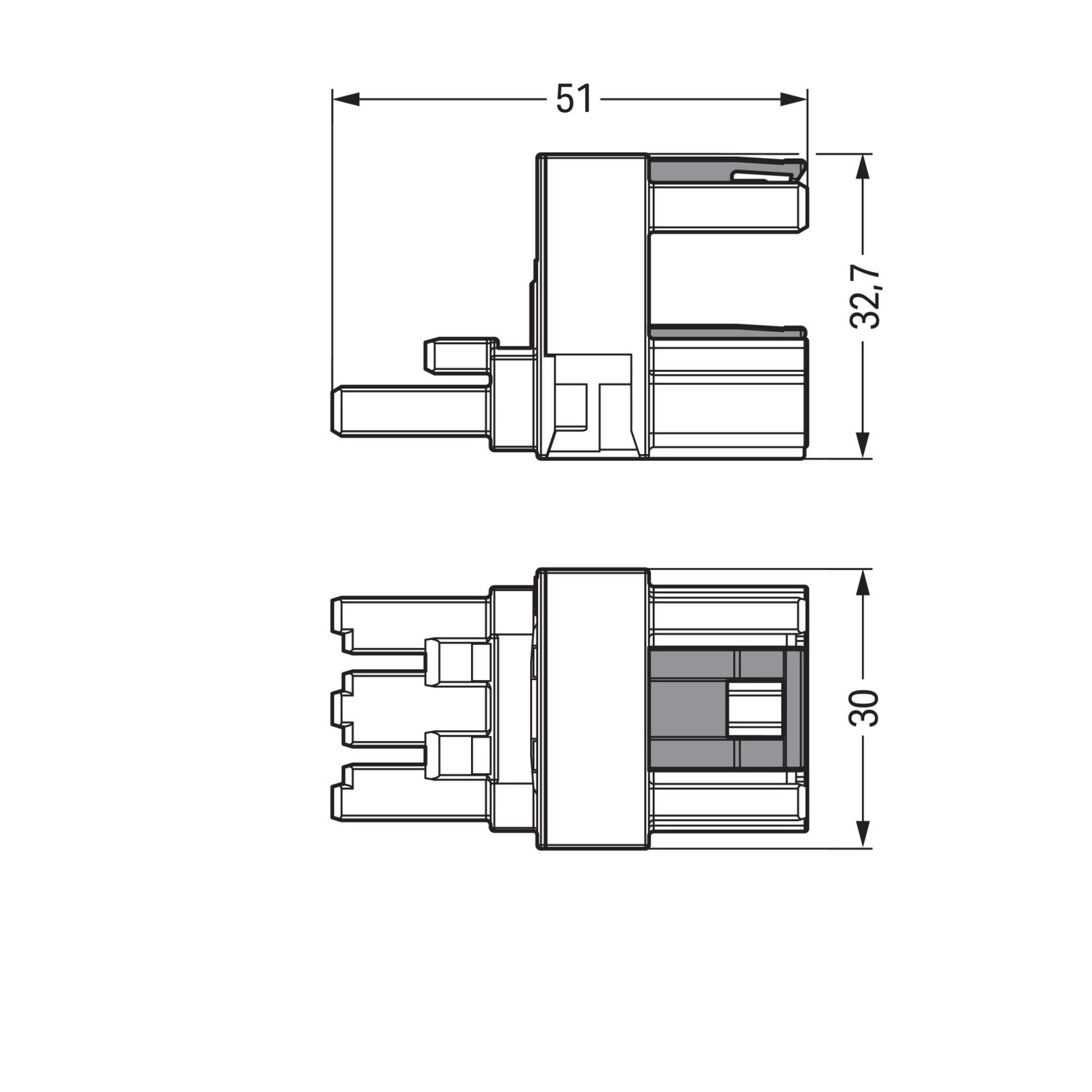

| Méretábra | 30 × 32,7 × 51 mm; a műszaki táblázat mélységi adata 51 mm. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és konfekcionált kábelek
| 770-203 | Aljzat; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-203/035-000 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárokupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-673 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-623 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 10.0 | EC002567 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.05. |
|---|
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-633 WINSTA® MIDI H-elosztócsatlakozó, 3 pólusú, A kódolás, 1 bemenet és 2 kimenet, 2 reteszelőkar, 25 A, fekete használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Szerelőlap rögzítése
A szerelőlap kereskedelemben kapható csavarokkal vagy szegecsekkel rögzíthető. Az ábra Ø3 és Ø4 mm-es csavarokat is feltüntet.
Elosztó rögzítése és kioldása
Pattintsd az elosztó csatlakozót a szerelőlemezre.
Az elosztó kioldásához csavarhúzóval oldd ki a reteszt.
Csatlakozások reteszelése
A csatlakozás az összeillesztés után automatikusan reteszelődik a véletlen szétkapcsolás ellen. A retesz csavarhúzóval oldható akkor is, ha az összes csatlakozási hely foglalt. Feszültség vagy terhelés alatt ne végezz szerelést.
