Wago 770-608 WINSTA® MIDI 5 utas elosztócsatlakozó, 3 pólusú, A kódolású, 1 bemenet, 5 kimenet mindkét oldalon, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

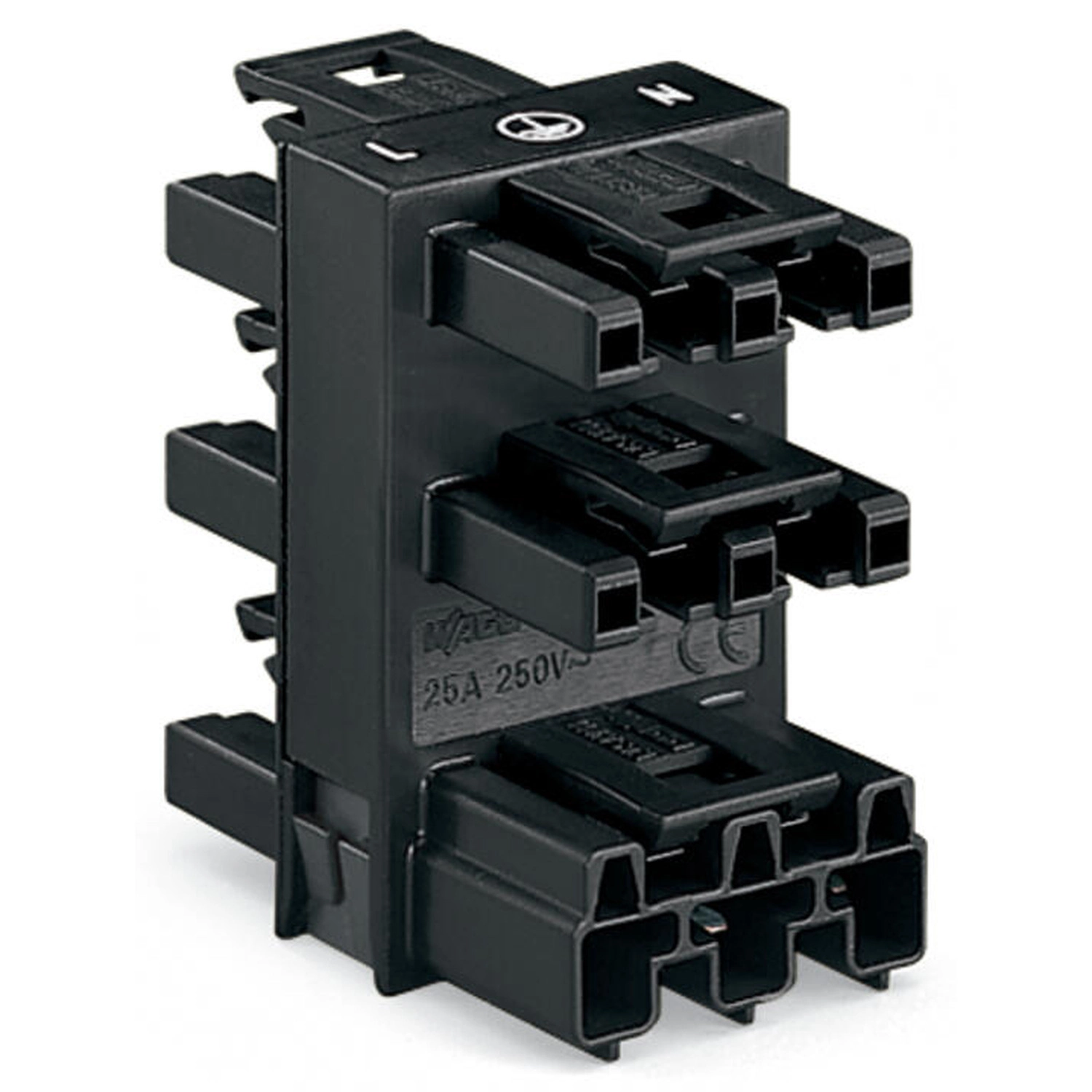

A Wago 770-608 fekete, 3 pólusú WINSTA MIDI elosztócsatlakozó A kódolással, egy bemenettel és 5 kimenettel készül. A kimenetek mindkét oldalon helyezkednek el. Általános hálózati alkalmazásokhoz használható. Névleges árama IEC/EN szerint 25 A. IP20 védettségű; összeillesztve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Kialakítás, méretek és anyagok
| Összes potenciál száma | 3 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 3 |
| Kódolás | A |

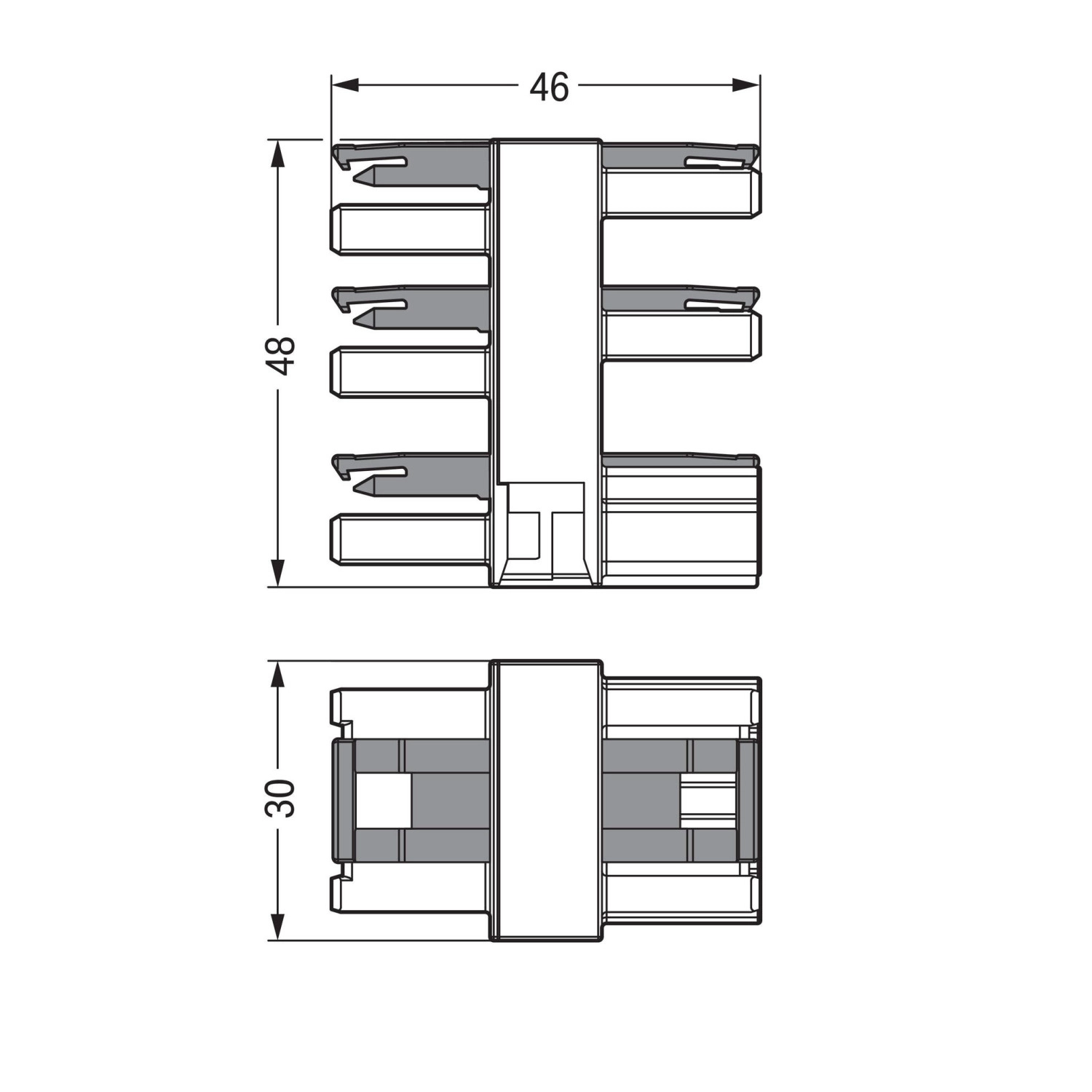

| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 48 mm / 1,89 inch |
| Mélység | 46 mm / 1,811 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | Elosztó csatlakozó, 5 utas |
| Rögzítőfülek száma | 6 |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,547 MJ |
| Tömeg | 37 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Bemenetek száma | 1 |
| Kimenetek száma | 5 |
| Kimenetek elhelyezése | Mindkét oldalon |
| Pólusjelölés | L, védőföld, N |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | Az elosztócsatlakozó gyári retesszel rendelkezik. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és kábelek
| 770-203 | Aljzat; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-203/035-000 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-673 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-623 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenete és kimenete van?
Egy bemenete és 5 kimenete van; pólusszáma 3.
Mikor érvényes az IP2xC védettség?
Összeillesztett állapotban; nyitott, könnyen hozzáférhető helyen nem használható.
Hogyan oldható a rögzítés?
A retesz csavarhúzóval oldható. Szerelést feszültség alatt vagy terhelés alatt tilos végezni.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-608 WINSTA® MIDI 5 utas elosztócsatlakozó, 3 pólusú, A kódolású, 1 bemenet, 5 kimenet mindkét oldalon, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-608 |
| GTIN / EAN | 4045454251376 |
| Terméktípus | WINSTA MIDI 5 kimenetű, 3 pólusú elosztócsatlakozó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Kialakítás, méretek és anyagok
| Összes potenciál száma | 3 |
|---|---|
| Földelési funkció | Előre kialakított PE csatlakozás |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 30 mm / 1,181 inch |
| Magasság | 48 mm / 1,89 inch |
| Mélység | 46 mm / 1,811 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Elosztó típusa | Elosztó csatlakozó, 5 utas |
| Rögzítőfülek száma | 6 |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,547 MJ |
| Tömeg | 37 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Bemenetek száma | 1 |
| Kimenetek száma | 5 |
| Kimenetek elhelyezése | Mindkét oldalon |
| Pólusjelölés | L, védőföld, N |
| Védettség és elhelyezés | IP20; összeillesztett állapotban IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | Az elosztócsatlakozó gyári retesszel rendelkezik. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok és kábelek
| 770-203 | Aljzat; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-103 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-203/035-000 | Aljzat; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
| 770-673 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
| 770-623 | Szerelőlap; 3 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121406 |
|---|---|
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 10.0 | EC002567 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-608 WINSTA® MIDI 5 utas elosztócsatlakozó, 3 pólusú, A kódolású, 1 bemenet, 5 kimenet mindkét oldalon, fekete használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Szerelőlap és elosztócsatlakozó rögzítése
A szerelőlapot kereskedelemben kapható csavarokkal vagy szegecsekkel rögzítsd. Az ábra Ø3 mm-es csavart és Ø4 mm-es szegecset jelöl.
Pattintsd az elosztócsatlakozót a szerelőlapra.
Kioldás
Az elosztócsatlakozó szerelőlapról történő kioldásához csavarhúzóval oldd ki a reteszt.
A párosított csatlakozás automatikusan reteszelődik, így védett a véletlen szétkapcsolás ellen. A csatlakozás retesze csavarhúzóval akkor is oldható, ha az összes csatlakozóhely foglalt.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
