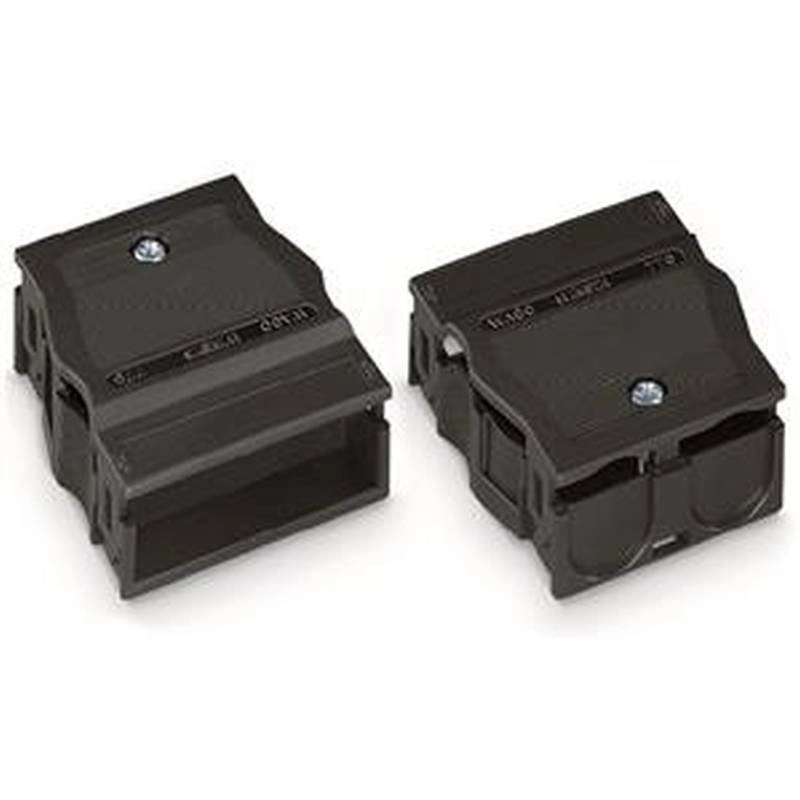

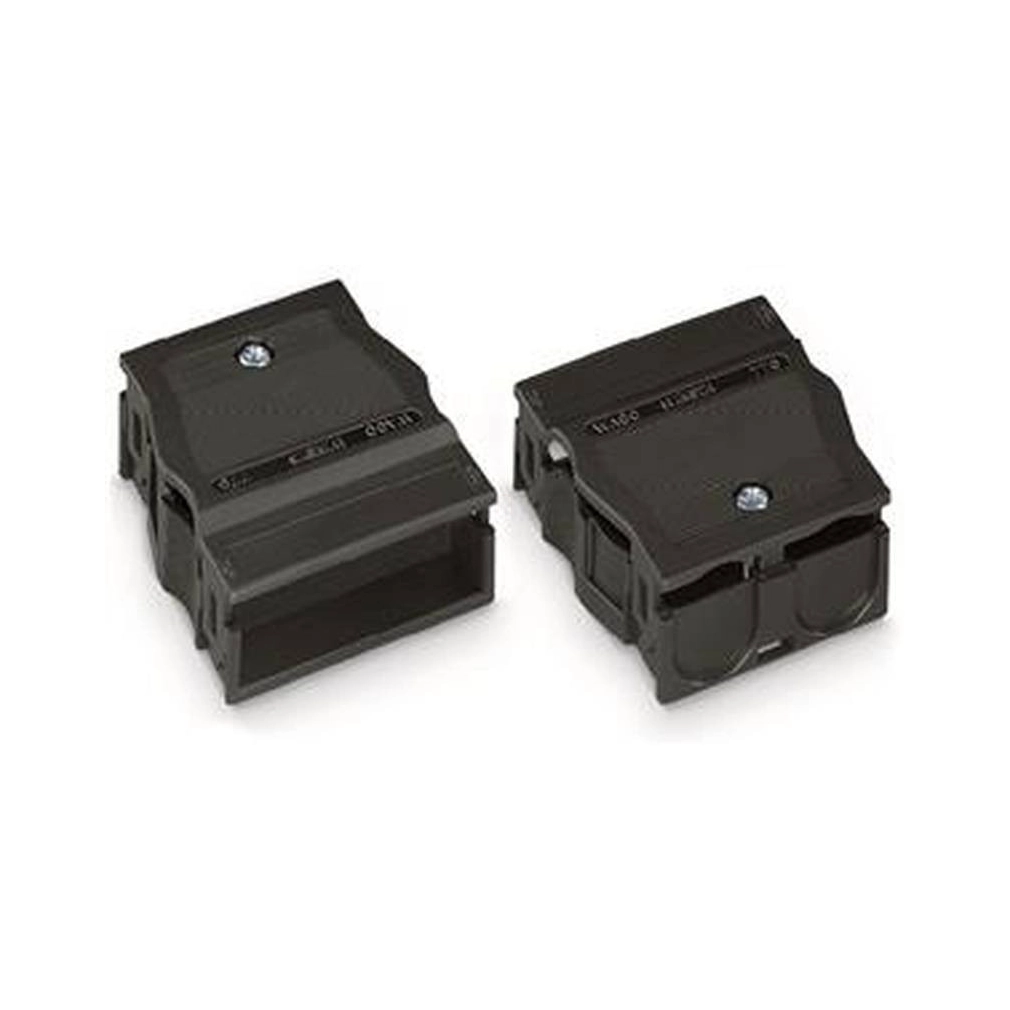

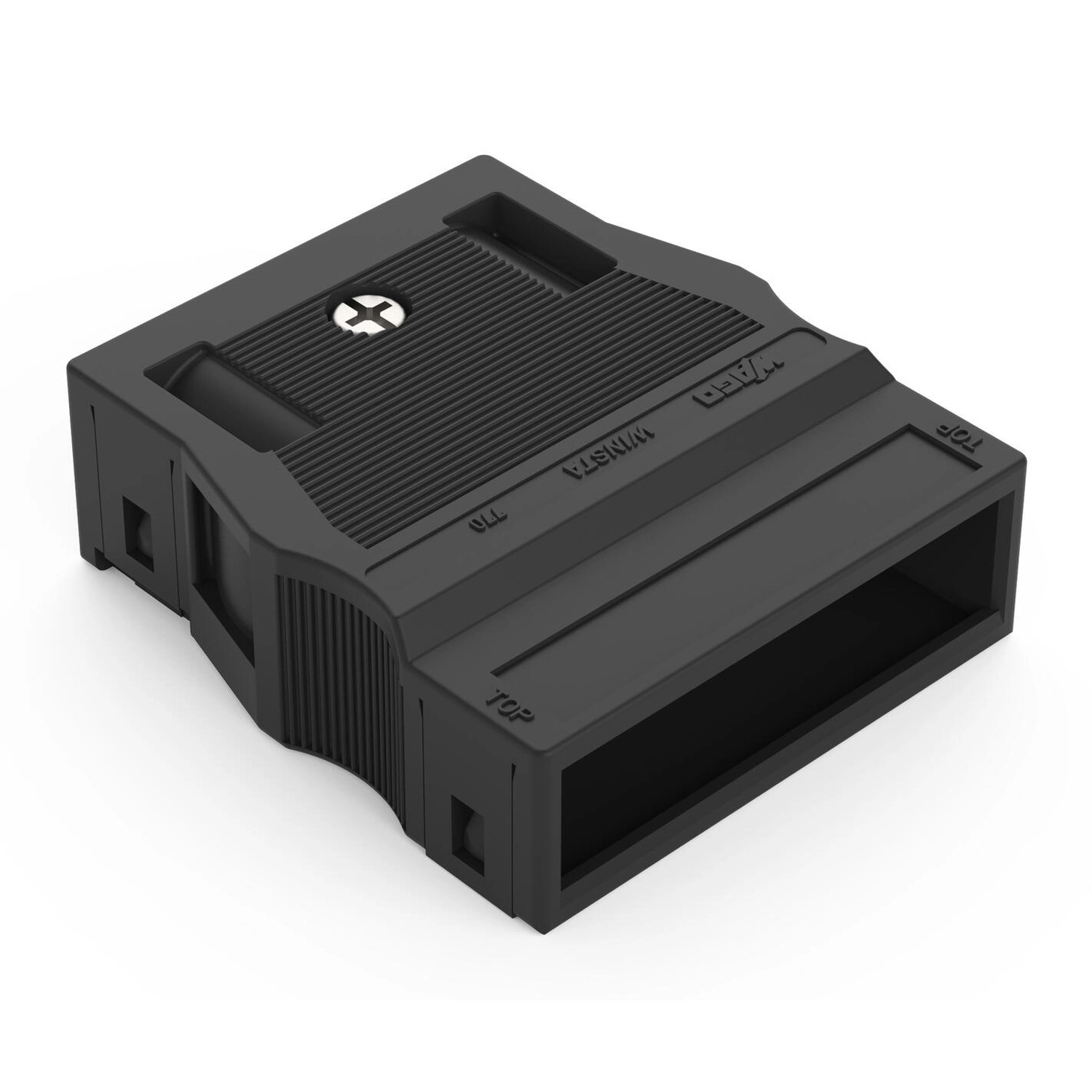

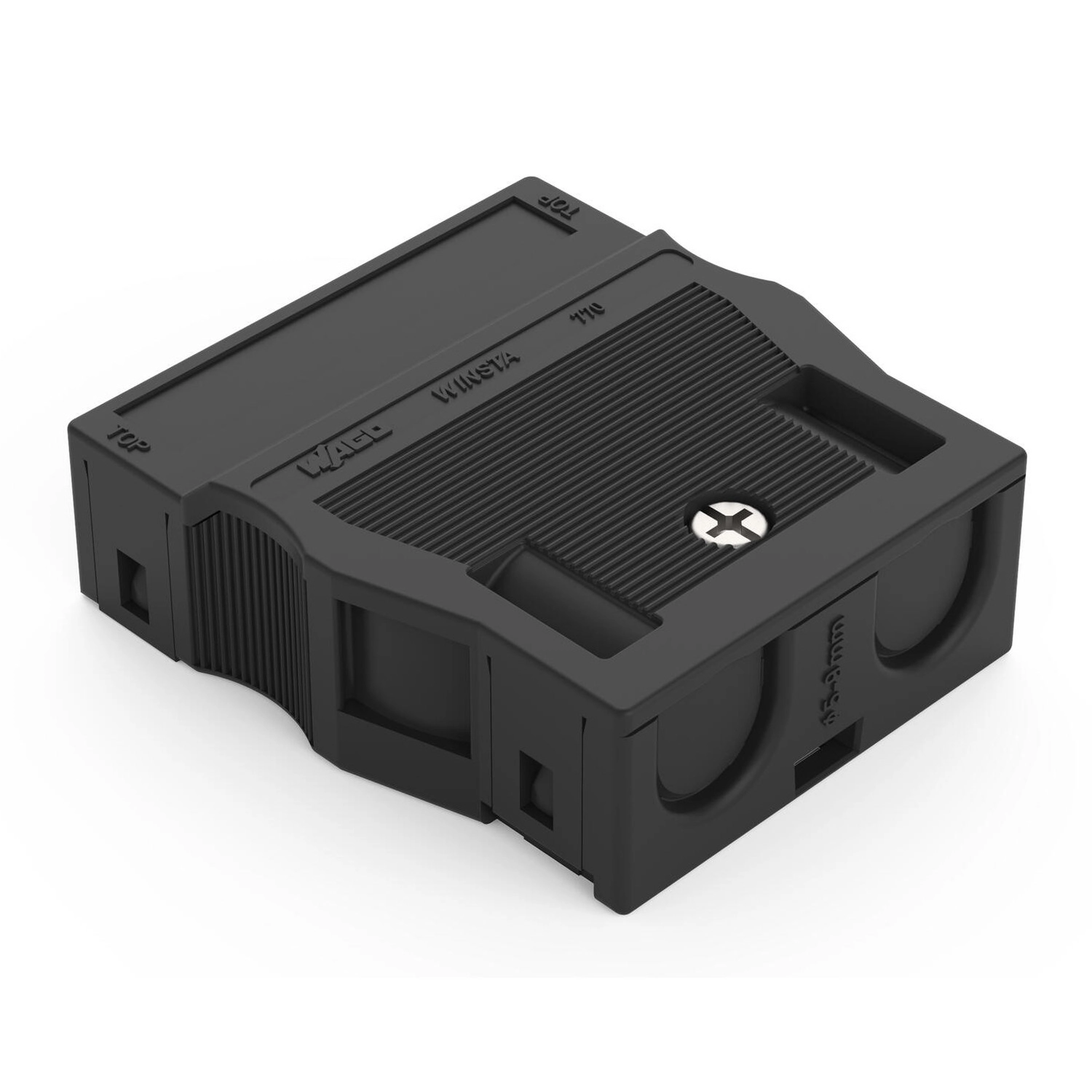

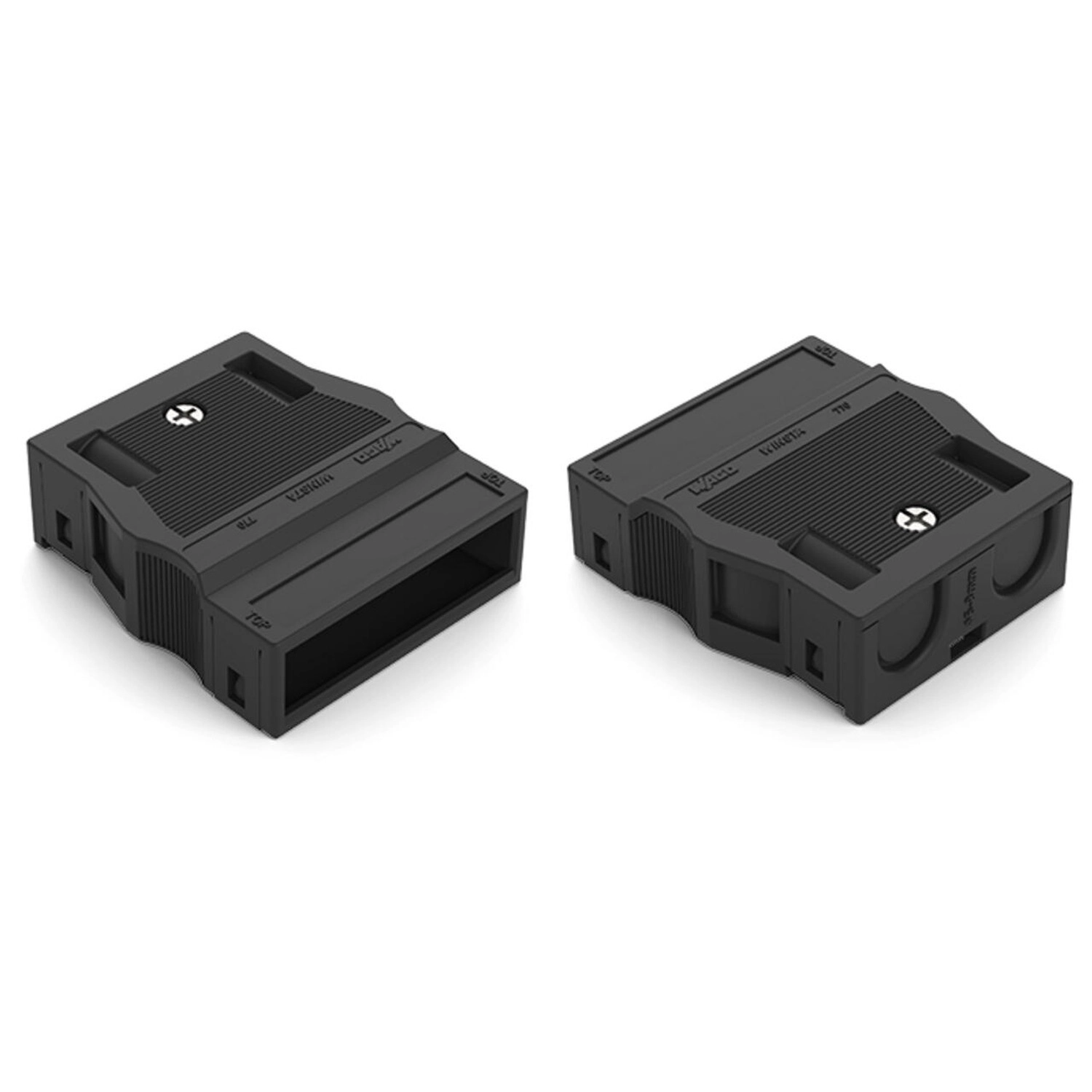

Wago 770-504/023-000 WINSTA MIDI tehermentesítő ház, 4 pólusú, 2 kábelhez, 5,0–9,0 mm kábelátmérőhöz, fekete
RRP:1 198 Ft/db
1 186 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 033 Ft/db
nettó 813 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI tehermentesítő ház, 4 pólusú. A WINSTA® MIDI termékcsalád tehermentesítő háza korszerű megoldást kínál az egyszerű villamos szereléshez. A WAGO WINSTA® termékcsaládjához bővítőelemek széles választéka áll rendelkezésre. A Push-in CAGE CLAMP® rugós csatlakozástechnikájú WINSTA® MIDI dugaszolható rendszer pontos villamos szerelést tesz lehetővé. A beépített vizsgálónyílás révén a csatlakozások összedugott állapotban is ellenőrizhetők. Ez időt, munkát és pénzt takarít meg. A külső szigetelés csupaszítási hossza 55 mm. WINSTA® MIDI megoldások villamos szereléshez – téves összedugás ellen védett, karbantartásmentes kivitel. A WINSTA® a villamos szerelés szigorú követelményeihez igazított dugaszolható csatlakozórendszer. Az alkatrészek és kábelek gyors, biztonságos és mindenekelőtt hibamentes szerelését biztosítja. A biztonság és minőség feláldozása nélkül csökkenthetők a szerelési költségek: a téves összedugás elleni védelem csökkenti a szervizigényt és megelőzi a szükségtelen állásidőt. Egyszerű áramkörök. Kényelmes szerelés és üzembe helyezés.
A Wago 770-504/023-000 fekete WINSTA MIDI tehermentesítő készülékház 4 pólusú csatlakozókhoz és 2 kábelhez készült. A csatlakoztatható burkolt kábel átmérője 5 … 9 mm; a külső szigetelés csupaszolási hossza 55 mm. A csavarhoz megadott meghúzási nyomaték 0,5 Nm.
Kivitel, méretek és anyagok
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,309 MJ |
| Tömeg | 12,9 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Pólusszám | 4 |
| Csatlakoztatható burkolt kábel átmérője | 5 … 9 mm |
| Csupaszolási hossz (külső szigetelés) | 55 mm |

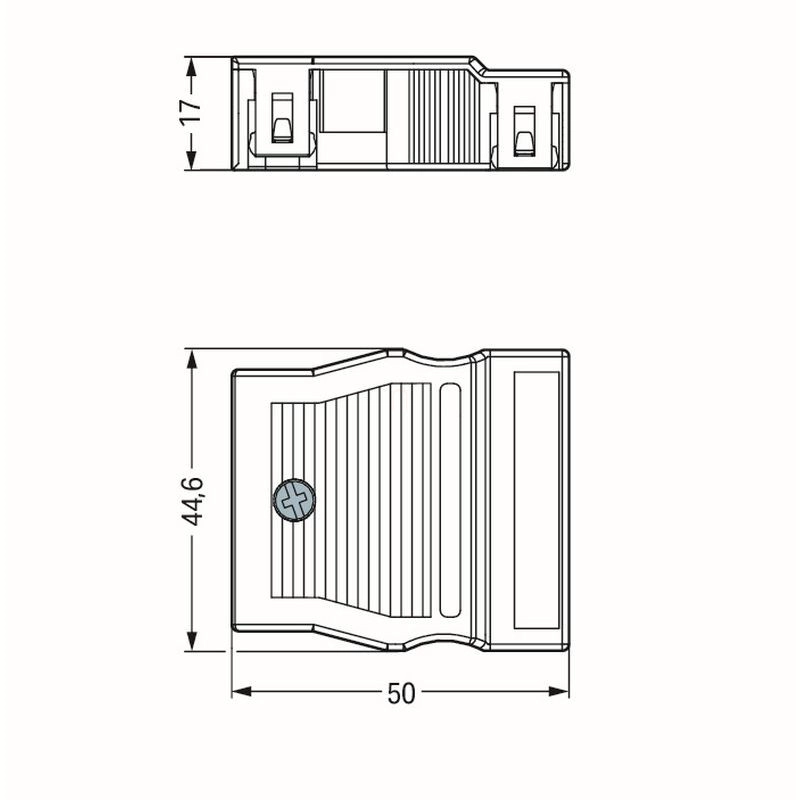

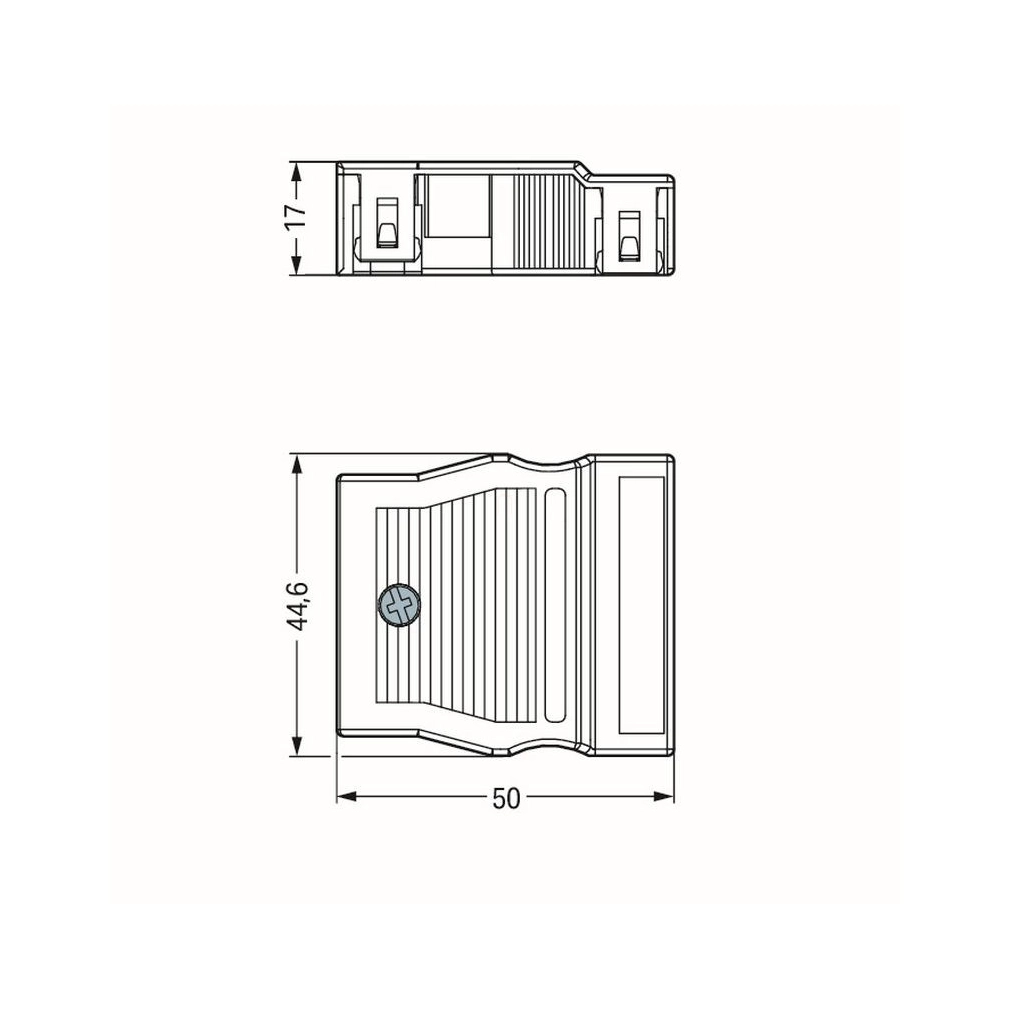

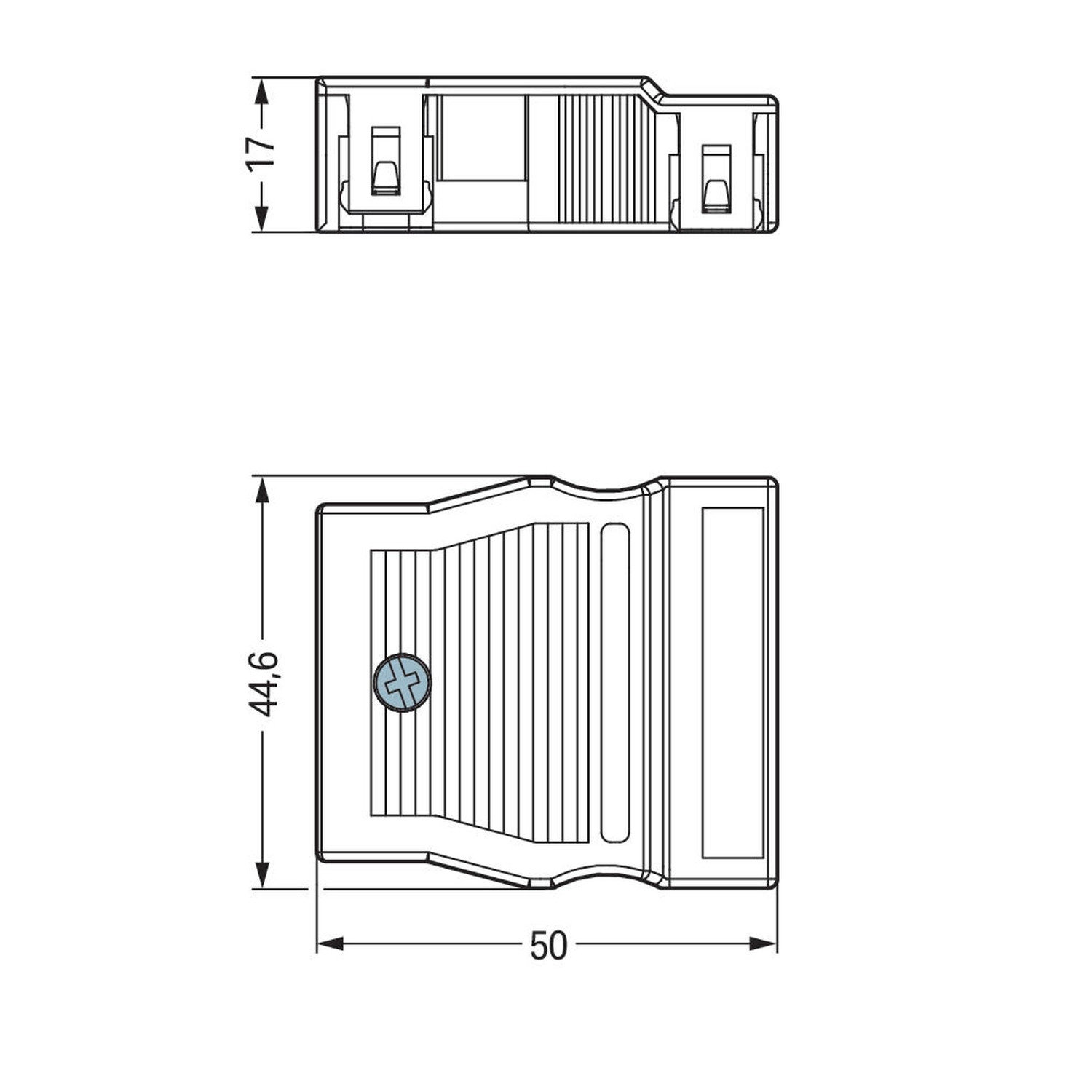

| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 44,6 mm / 1,756 inch |
| Magasság | 17 mm / 0,669 inch |
| Mélység | 50 mm / 1,969 inch |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Kábelek száma | 2 |
| Anyagcsoport | I |
| Csavar meghúzási nyomatéka | 0,5 Nm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok
| cURus | UL1977; E45171 |
|---|---|
| LR | IEC61984; LR22429487TA |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítő
| 210-333 | Jelölőszalagok; A4-es papíron; 6 mm szalagszélesség; 182 mm szalaghossz; felirat nélküli; öntapadó; fehér |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány kábelhez készült?
2 kábelhez.
Mekkora kábelátmérőhöz használható?
5 … 9 mm.
Mekkora a külső szigetelés csupaszolási hossza?
55 mm.
Mekkora a csavar meghúzási nyomatéka?
0,5 Nm.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-504/023-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
12,94 g/db
Cikkszám
4045454341756
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-504/023-000 WINSTA MIDI tehermentesítő ház, 4 pólusú, 2 kábelhez, 5,0–9,0 mm kábelátmérőhöz, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-504/023-000 |
| GTIN / EAN | 4045454341756 |
| Terméktípus | WINSTA MIDI tehermentesítő készülékház, 4 pólusú |
Kivitel, méretek és anyagok
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,309 MJ |
| Tömeg | 12,9 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Pólusszám | 4 |
| Csatlakoztatható burkolt kábel átmérője | 5 … 9 mm |
| Csupaszolási hossz (külső szigetelés) | 55 mm |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 44,6 mm / 1,756 inch |
| Magasság | 17 mm / 0,669 inch |
| Mélység | 50 mm / 1,969 inch |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Kábelek száma | 2 |
| Anyagcsoport | I |
| Csavar meghúzási nyomatéka | 0,5 Nm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok
| cURus | UL1977; E45171 |
|---|---|
| LR | IEC61984; LR22429487TA |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
Termékbesorolások
| UNSPSC | 39121722 |
|---|---|
| eCl@ss 10.0 | 27-44-06-92 |
| eCl@ss 9.0 | 27-44-06-92 |
| ETIM 9.0 | EC002863 |
| ETIM 10.0 | EC002863 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.25. |
|---|
Opcionális kiegészítő
| 210-333 | Jelölőszalagok; A4-es papíron; 6 mm szalagszélesség; 182 mm szalaghossz; felirat nélküli; öntapadó; fehér |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
