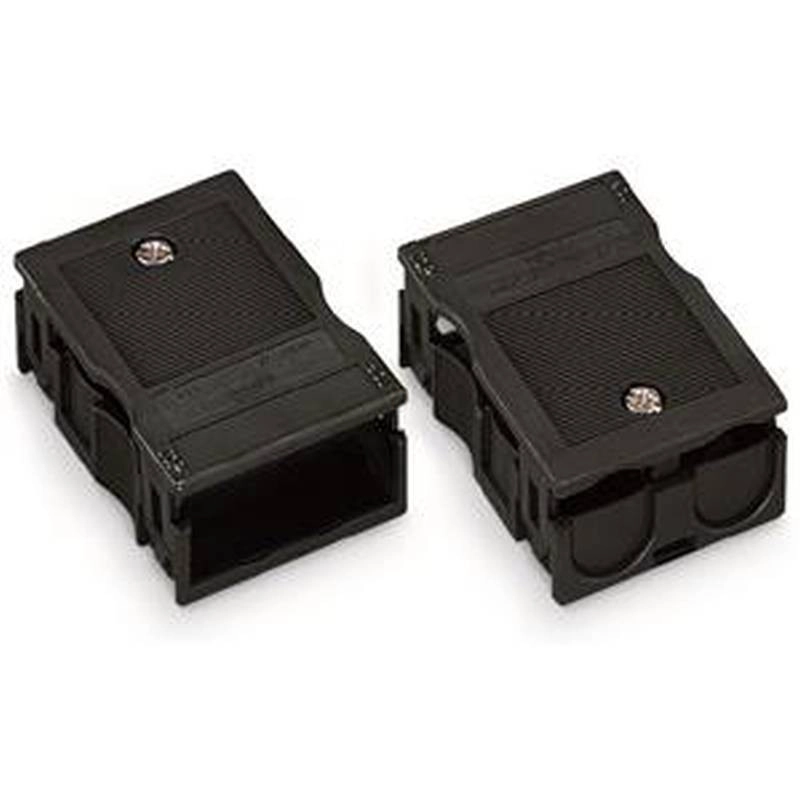

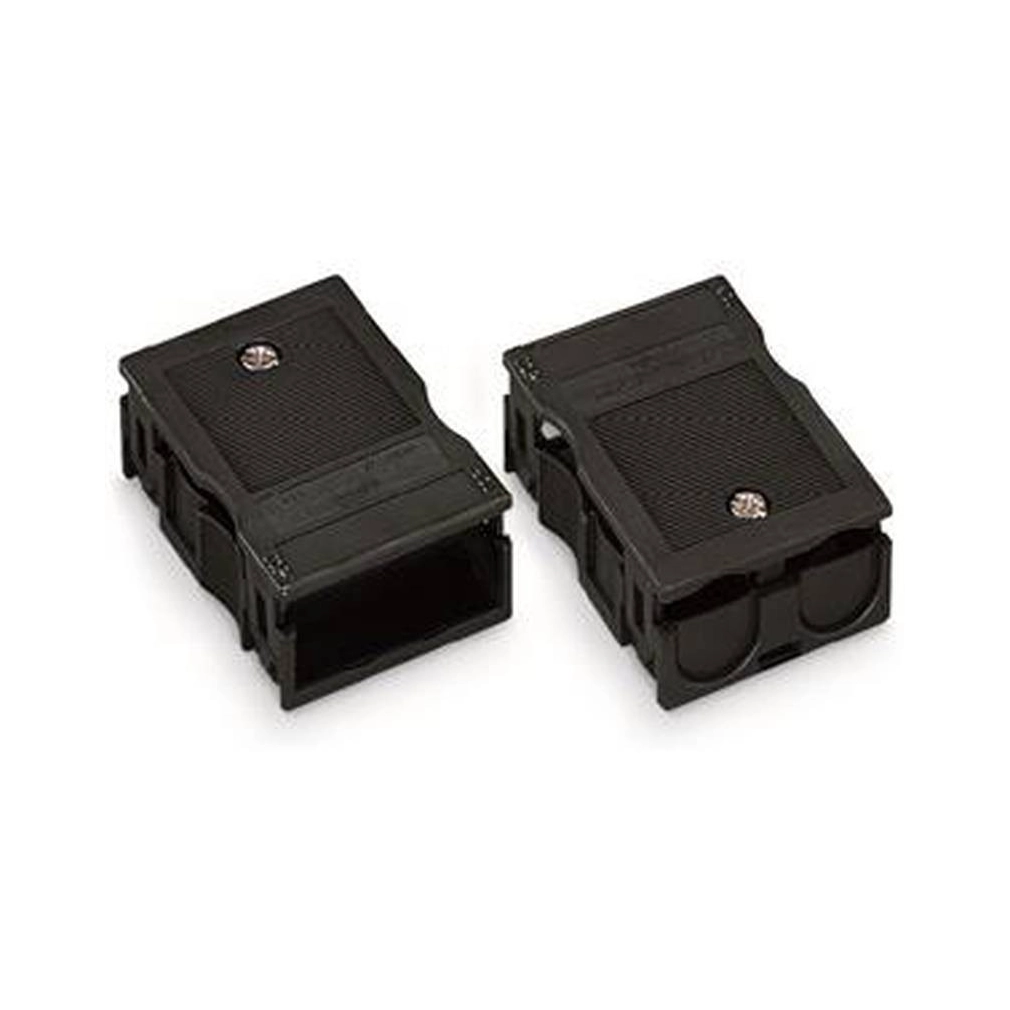

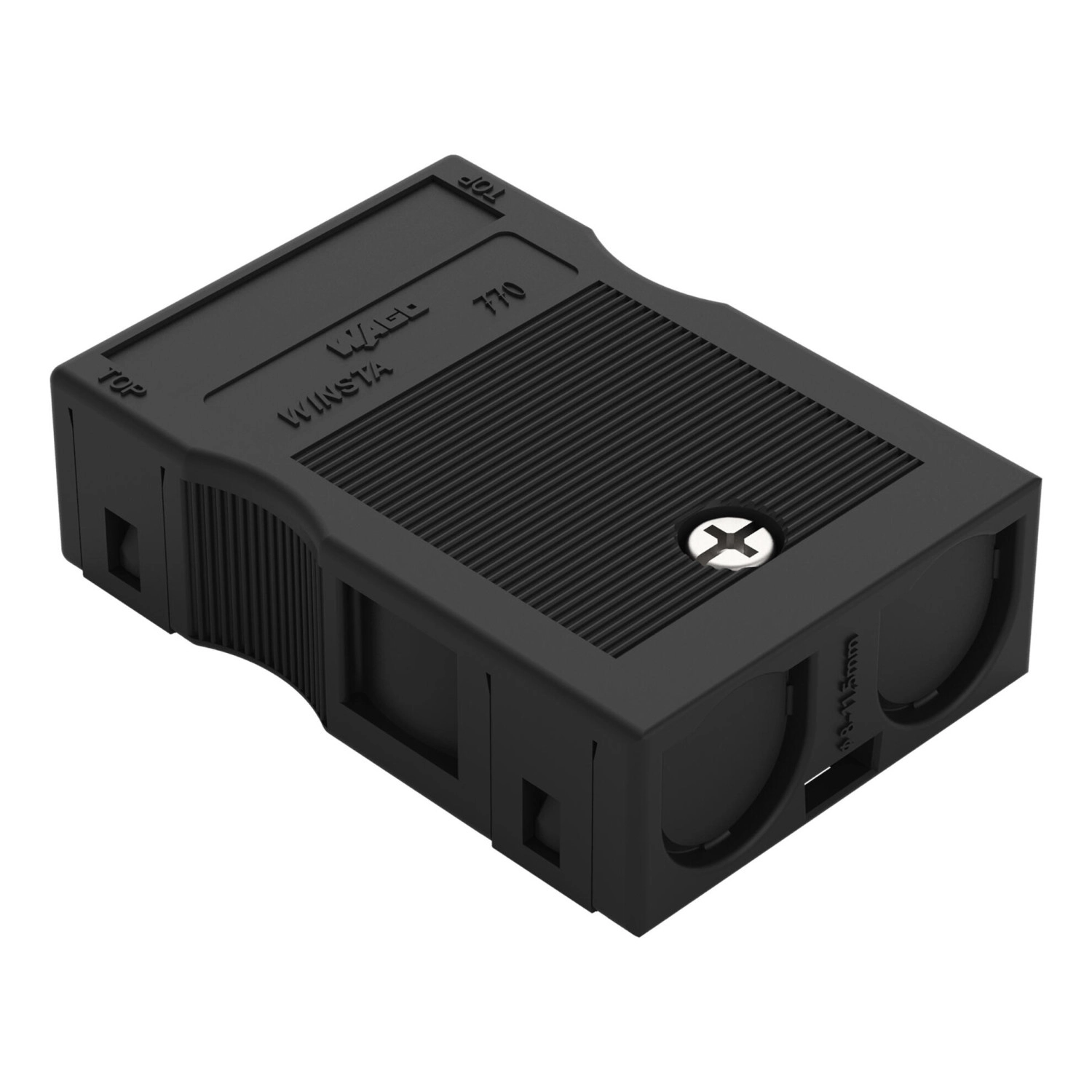

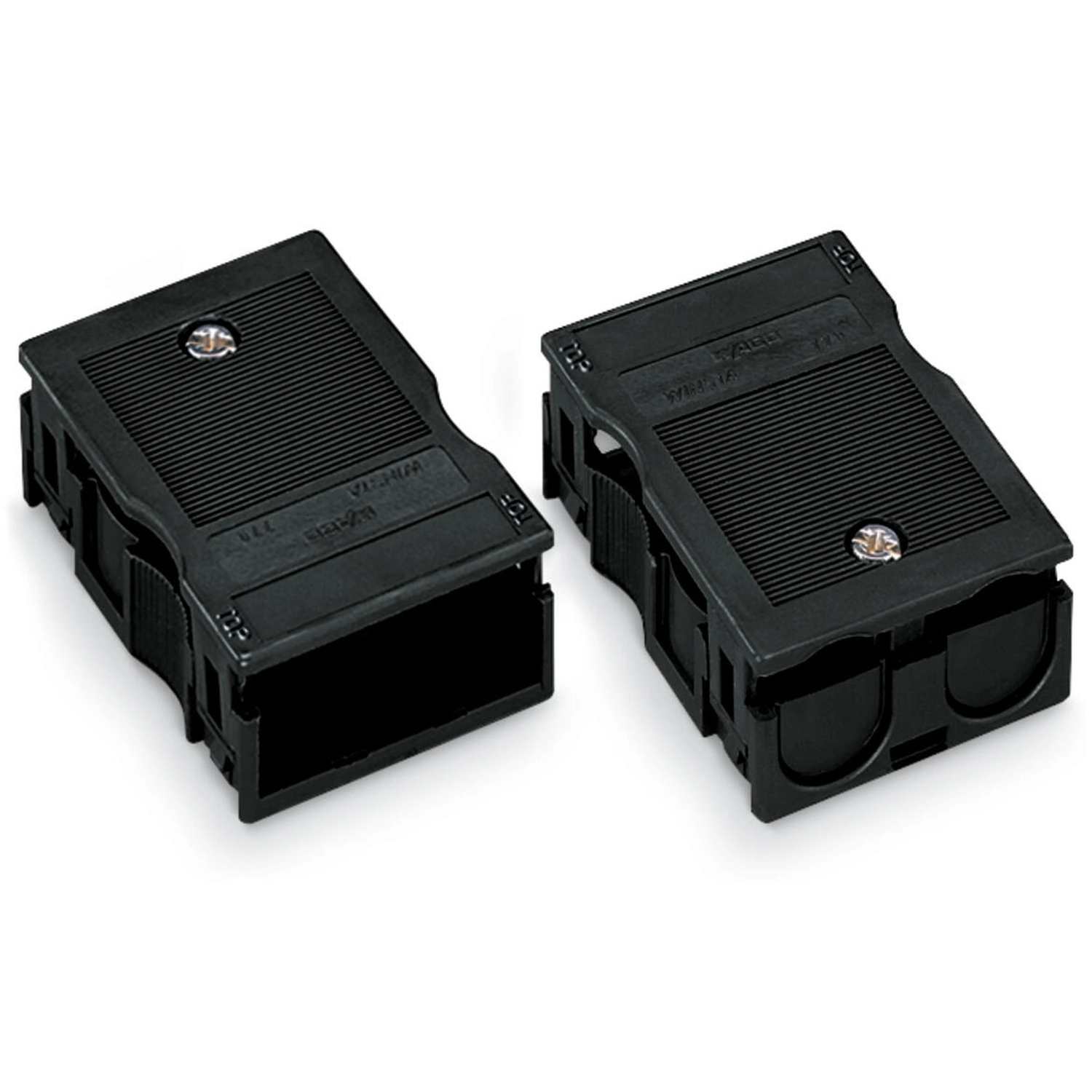

Wago 770-503 WINSTA MIDI tehermentesítő ház, 3 pólusú, 2 kábelhez, 8,0–11,5 mm kábelátmérőhöz, fekete
RRP:1 074 Ft/db
1 064 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
926 Ft/db
nettó 729 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI tehermentesítő ház, 3 pólusú. A WINSTA® MIDI termékcsalád tehermentesítő háza a lehető legnagyobb rugalmasságot kínálja a villamos szereléshez. A WAGO WINSTA® termékcsaládjához tartozékok széles választéka áll rendelkezésre. A WINSTA® MIDI termékcsalád rugalmas szerelést tesz lehetővé. Push-in CAGE CLAMP® rugós csatlakozástechnikája időtakarékos, hibamentes szerelést biztosít, és a legkülönfélébb szerelési követelményekhez rugalmasan, egyedileg igazítható. A külső szigetelés csupaszítási hossza 55 mm. Push-in CAGE CLAMP® rugós csatlakozástechnika – dugaszolható szerelés a munkaigényes csavaros kötések helyett! A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés igen szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal gyorsabbá, megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer használata csökkenti a helyszíni szerelési időt és hibákat. Válasszon tartósságot és minőséget: a WAGO téves összedugás elleni védelme jelentősen megkönnyíti a villamos alkatrészek szerelését. Egyszerű áramkörök. Gyors, biztonságos szerelés.
A Wago 770-503 fekete WINSTA MIDI tehermentesítő készülékház 3 pólusú csatlakozókhoz és 2 kábelhez készült. A csatlakoztatható burkolt kábel átmérője 8 … 11,5 mm; a külső szigetelés csupaszolási hossza 55 mm. A csavarhoz megadott meghúzási nyomaték 0,5 Nm.
Kivitel, méretek és anyagok
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,233 MJ |
| Tömeg | 9,7 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Pólusszám | 3 |
| Csatlakoztatható burkolt kábel átmérője | 8 … 11,5 mm |
| Csupaszolási hossz (külső szigetelés) | 55 mm |

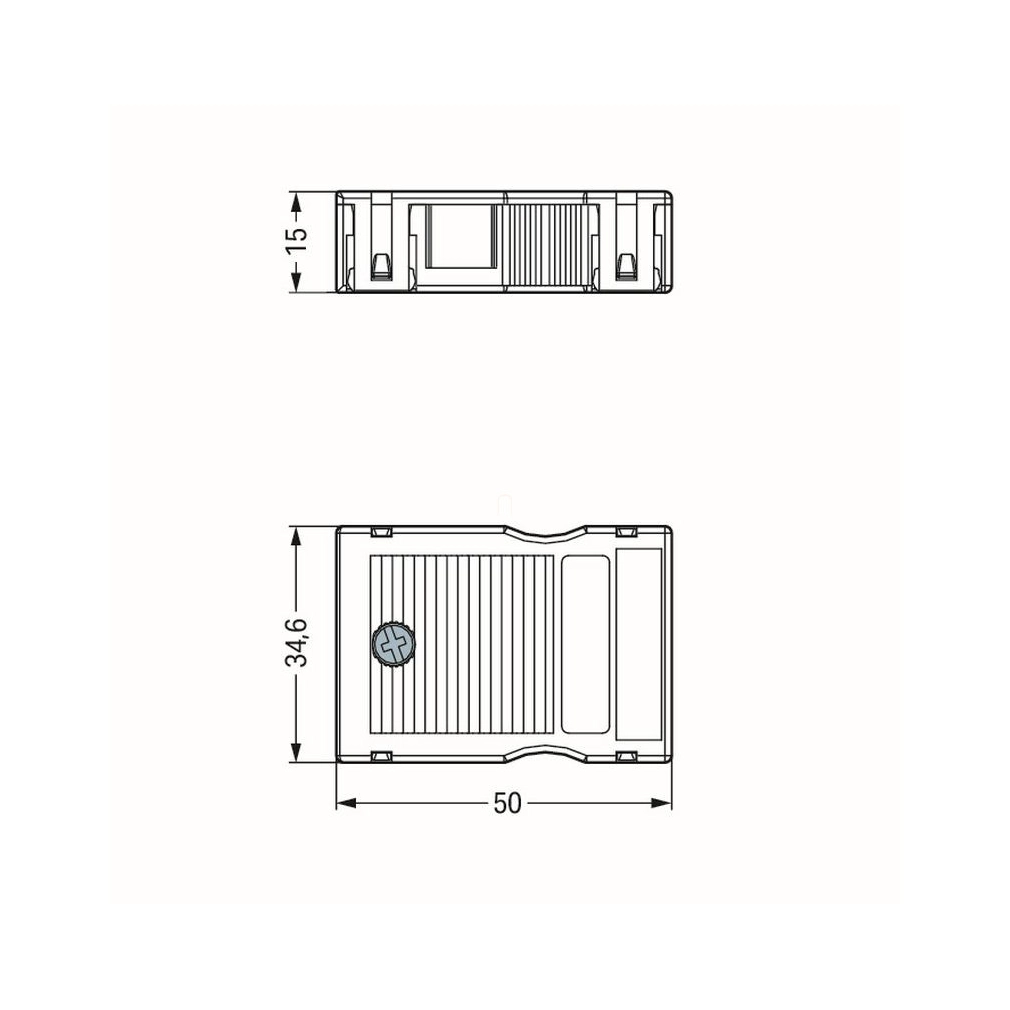

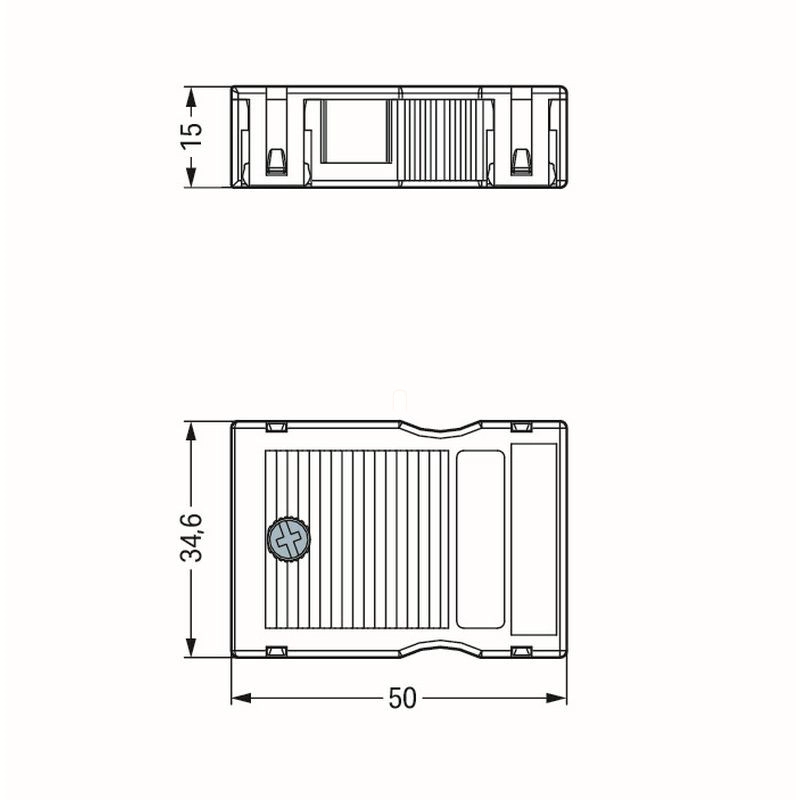

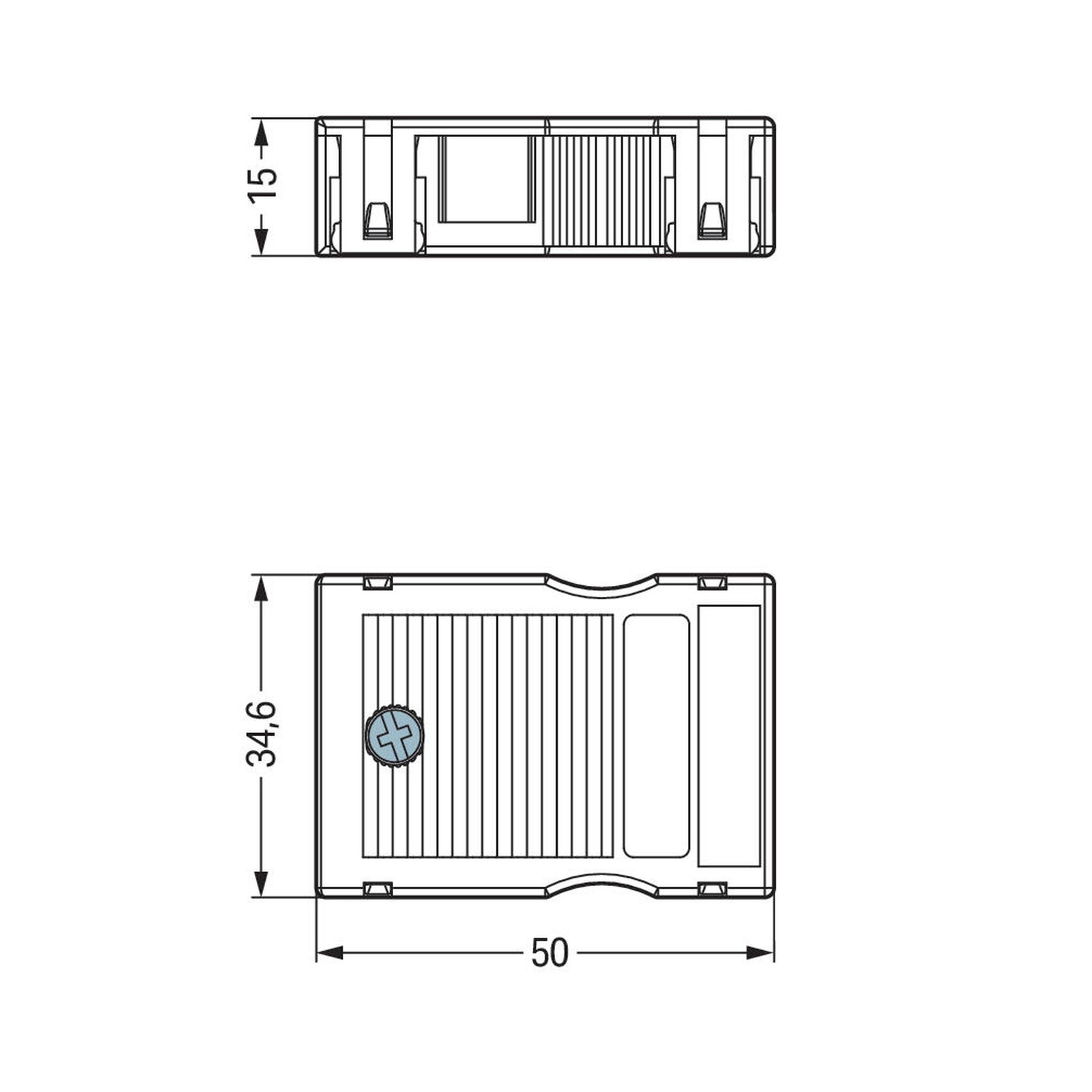

| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 34,6 mm / 1,362 inch |
| Magasság | 15 mm / 0,591 inch |
| Mélység | 50 mm / 1,969 inch |
| Anyagcsoport | I |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Kábelek száma | 2 |
| Csavar meghúzási nyomatéka | 0,5 Nm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítő
| 210-333 | Jelölőszalagok; A4-es papíron; 6 mm szalagszélesség; 182 mm szalaghossz; felirat nélküli; öntapadó; fehér |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány kábelhez készült?
2 kábelhez.
Mekkora kábelátmérőhöz használható?
8 … 11,5 mm.
Mekkora a külső szigetelés csupaszolási hossza?
55 mm.
Mekkora a csavar meghúzási nyomatéka?
0,5 Nm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-503
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,23 g/db
Cikkszám
4017332753876
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-503 WINSTA MIDI tehermentesítő ház, 3 pólusú, 2 kábelhez, 8,0–11,5 mm kábelátmérőhöz, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-503 |
| GTIN / EAN | 4017332753876 |
| Terméktípus | WINSTA MIDI tehermentesítő készülékház, 3 pólusú |
Kivitel, méretek és anyagok
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,233 MJ |
| Tömeg | 9,7 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Pólusszám | 3 |
| Csatlakoztatható burkolt kábel átmérője | 8 … 11,5 mm |
| Csupaszolási hossz (külső szigetelés) | 55 mm |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 34,6 mm / 1,362 inch |
| Magasság | 15 mm / 0,591 inch |
| Mélység | 50 mm / 1,969 inch |
| Anyagcsoport | I |
| Szín | fekete |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Kábelek száma | 2 |
| Csavar meghúzási nyomatéka | 0,5 Nm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121722 |
|---|---|
| eCl@ss 10.0 | 27-44-06-92 |
| eCl@ss 9.0 | 27-44-06-92 |
| ETIM 9.0 | EC002863 |
| ETIM 10.0 | EC002863 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Opcionális kiegészítő
| 210-333 | Jelölőszalagok; A4-es papíron; 6 mm szalagszélesség; 182 mm szalaghossz; felirat nélküli; öntapadó; fehér |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
