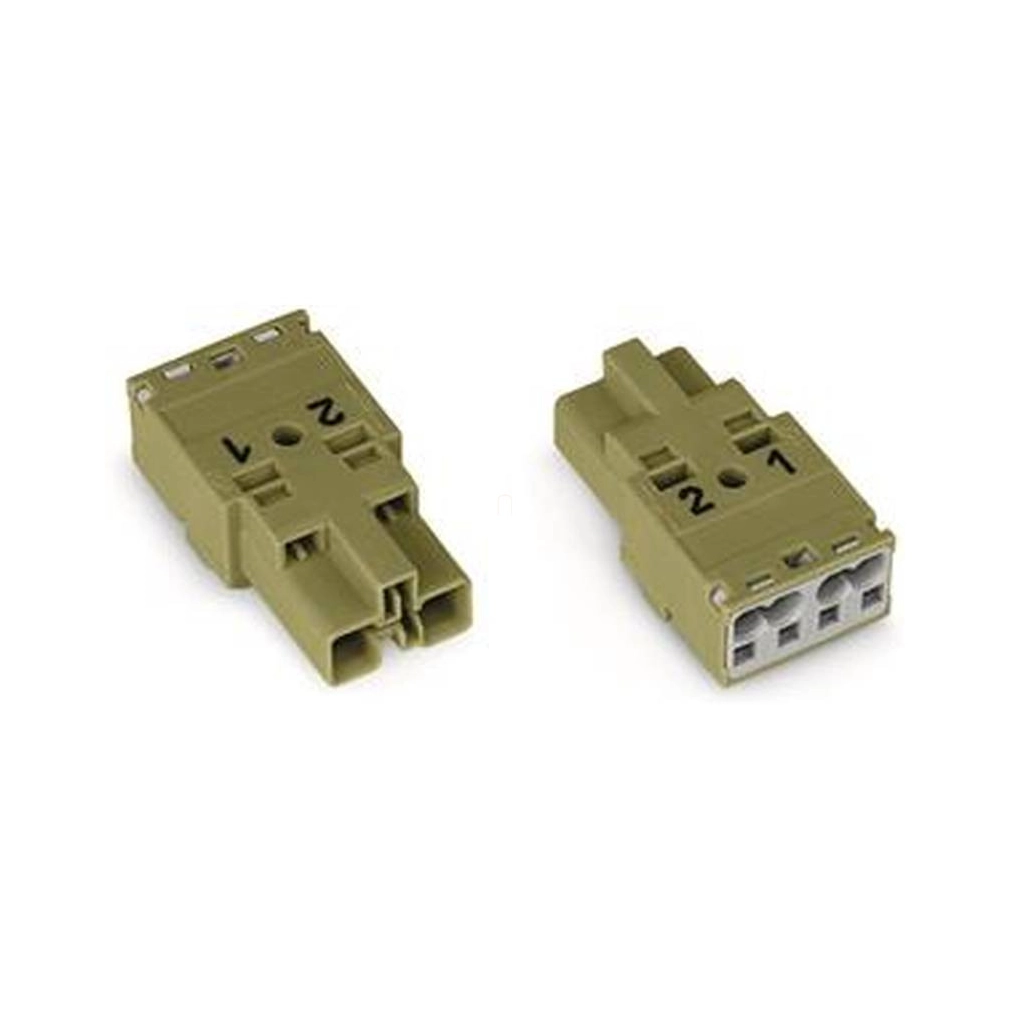

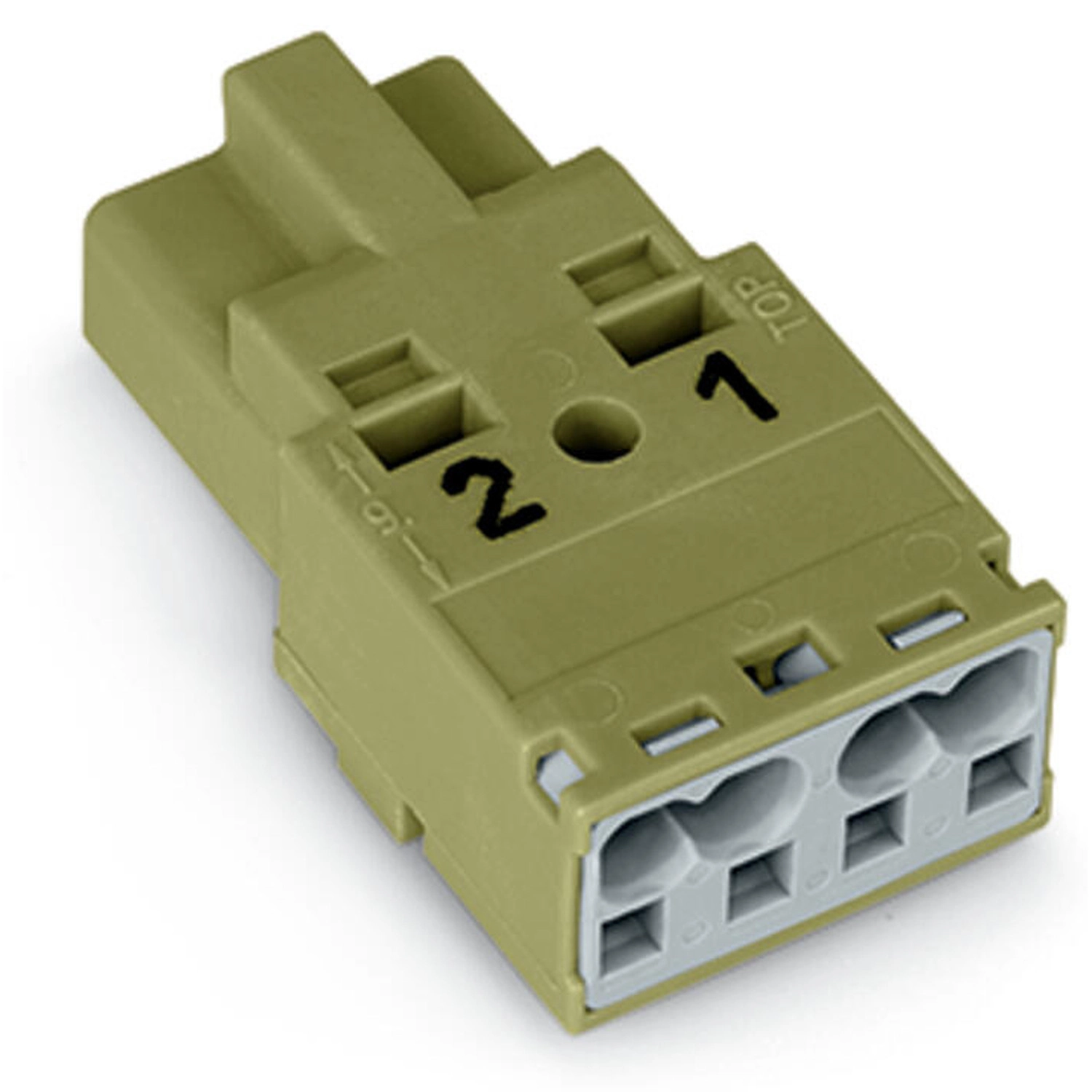

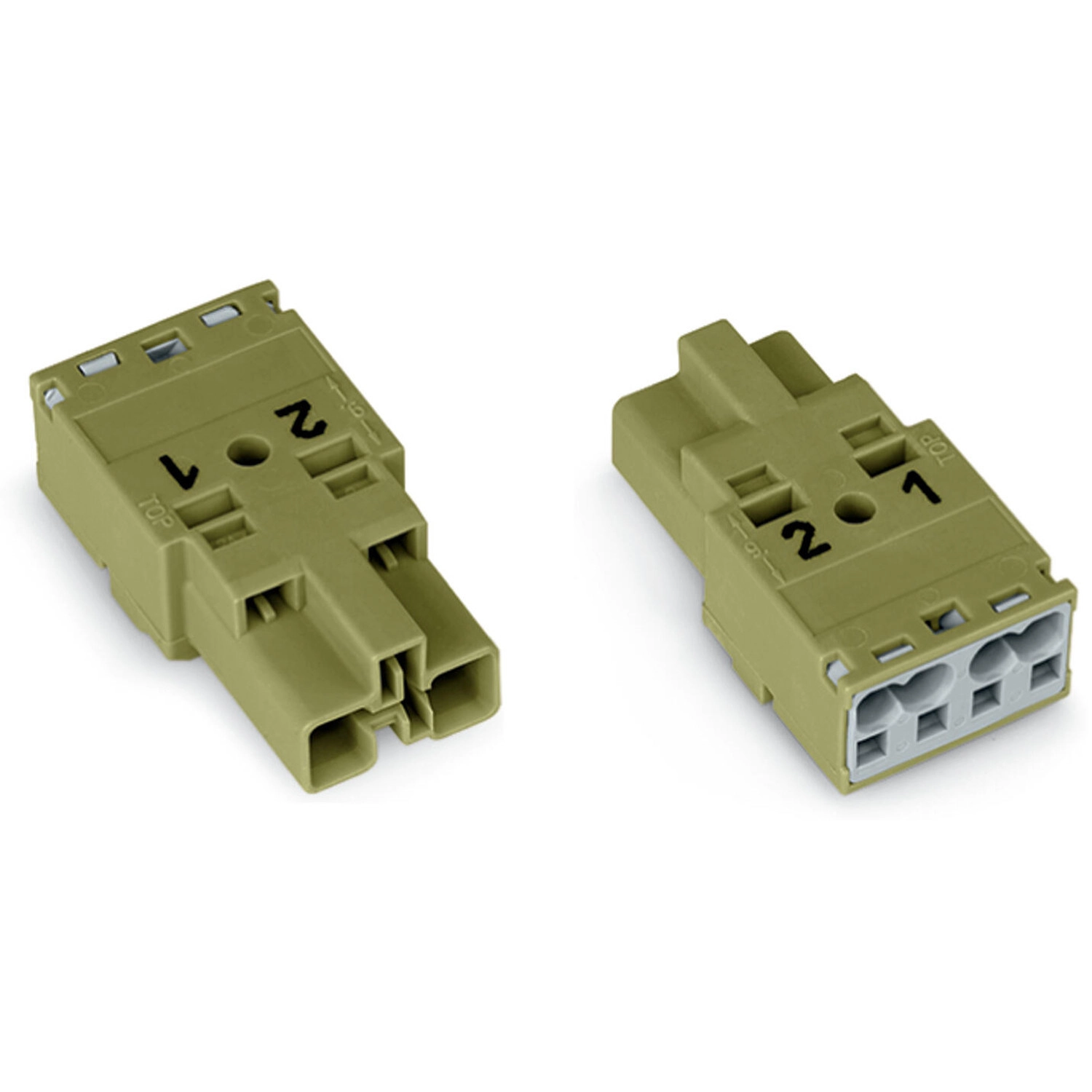

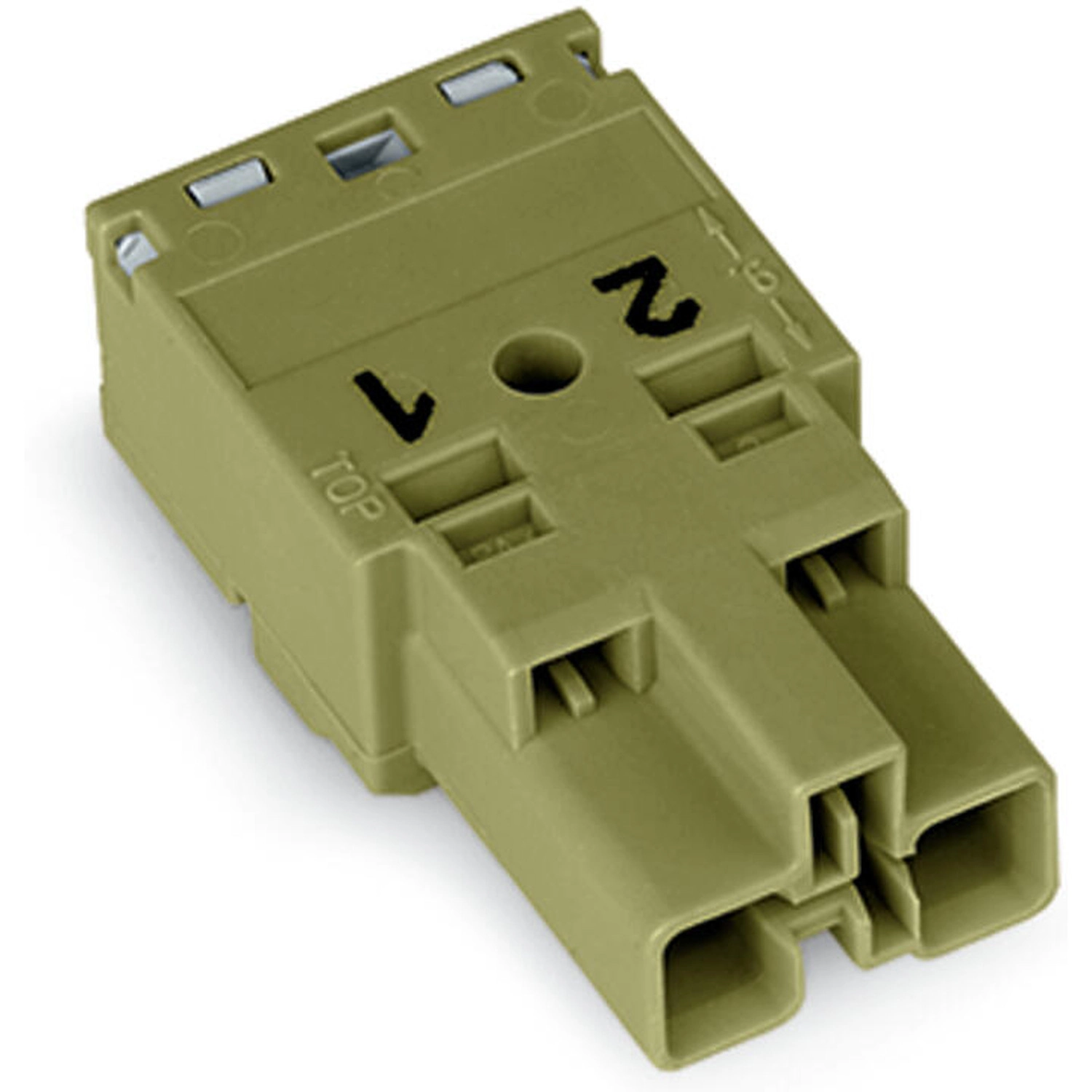

Wago 770-272 WINSTA® MIDI dugó, 2 pólusú, B kódolású, 25 A, világoszöld
RRP:1 086 Ft/db
1 075 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
936 Ft/db
nettó 737 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
B kódolású WINSTA® MIDI apacsatlakozó/dugó. A 2 pólusú WINSTA® MIDI apacsatlakozó/dugó energia- és jelátvitelhez használható. A Wago installációs csatlakozói ismétlődő vagy meghatározott elrendezésben elosztott követelményeknél használhatók, például rácsos vagy süllyesztett világítás kiépítéséhez. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. A csatlakozó IP20 védettségű. Összecsatlakoztatva és tehermentesítő házzal rögzítve a védettség IP2xC. Ezek a kompakt csatlakozók nem nyitott, könnyen hozzáférhető területeken történő használatra készültek! Az ujjak nem kerülhetnek érintkezésbe a feszültség alatt álló részekkel. A WINSTA® MIDI termékcsalád B kódolású csatlakozói szürke, világoszöld vagy rózsaszín kivitelben érhetők el, így megkülönböztethetők például a szivattyúk, a világítás és az árnyékolók áramkörei. Egyedi pólusjelölés is lehetséges. A csatlakozó legfeljebb 25 A terheléshez használható, ezért nagy terhelésekhez is alkalmas. A Push-in CAGE CLAMP® rugós csatlakozástechnikával működő WINSTA® MIDI biztonságos villamos szerelést tesz lehetővé. A beépített vizsgálónyílásnak köszönhetően a kötések összedugaszolt állapotban is ellenőrizhetők. Ez időt, munkát és költséget takarít meg. Alacsonyabb költségek a gyors üzembe helyezéssel és a szervizköltségek elkerülésével: WINSTA® MIDI megoldások. A WINSTA® dugaszolható csatlakozórendszer a villamos szerelés szigorú követelményeihez igazodik. Gyors, biztonságos és mindenekelőtt hibamentes részegység- és kábelszerelést tesz lehetővé. A téves összecsatlakoztatás elleni védelemmel a minőség és biztonság feladása nélkül csökkenthetők a szerelési költségek, elkerülhető a szervizigény és a szükségtelen állásidő. Hatékony védelem a téves összecsatlakoztatás ellen. Előszerelt változatok. B kódolás például világítástechnikai folyamatok automatizálásához. Egyedi követelményekhez kialakított megoldások. Gyors és biztonságos szerelés.
A Wago 770-272 világoszöld, 2 pólusú WINSTA MIDI dugó B kódolással és Push-in CAGE CLAMP csatlakozással készült. Névleges keresztmetszete 4 mm²; vezérléstechnikai alkalmazásokhoz használható. IP20 védettségű; az IP2xC védettség összeillesztett állapotban és tehermentesítő készülékházzal biztosítva érvényes. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | B |

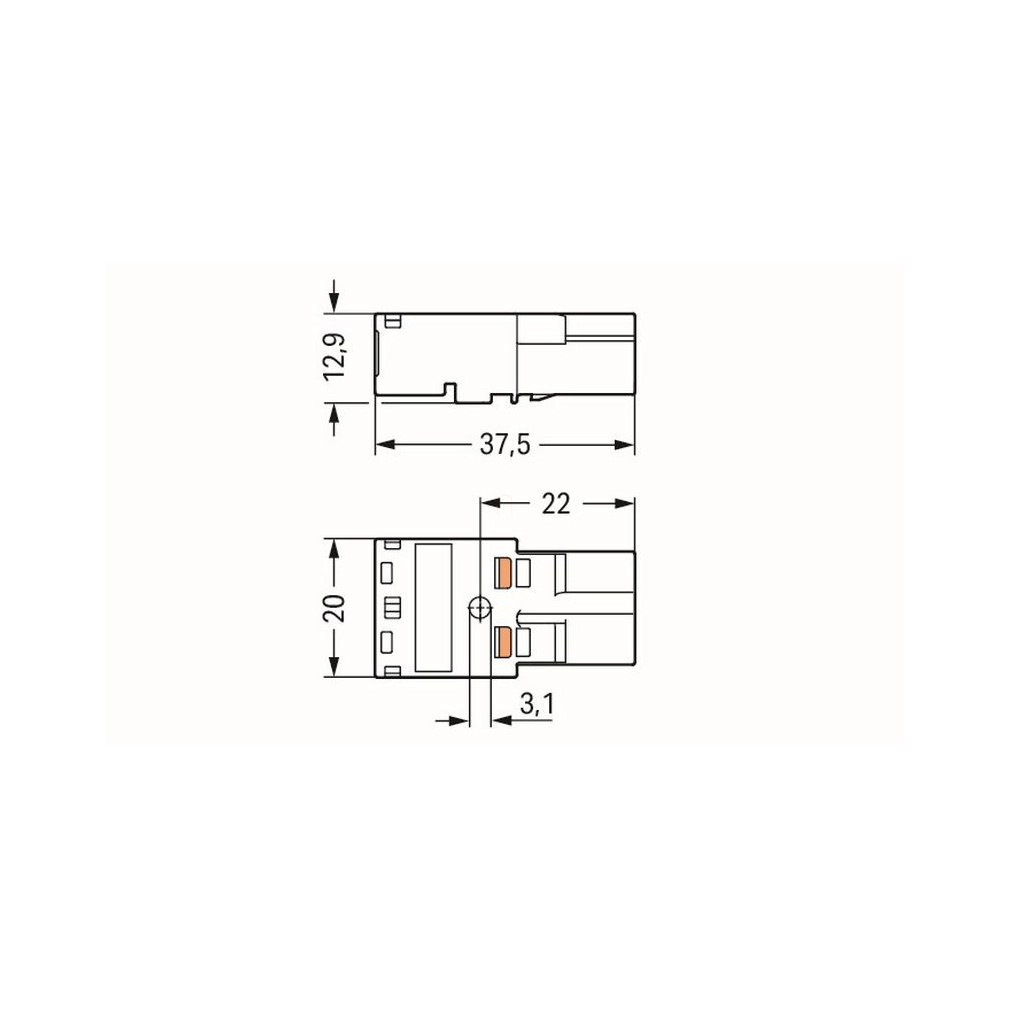

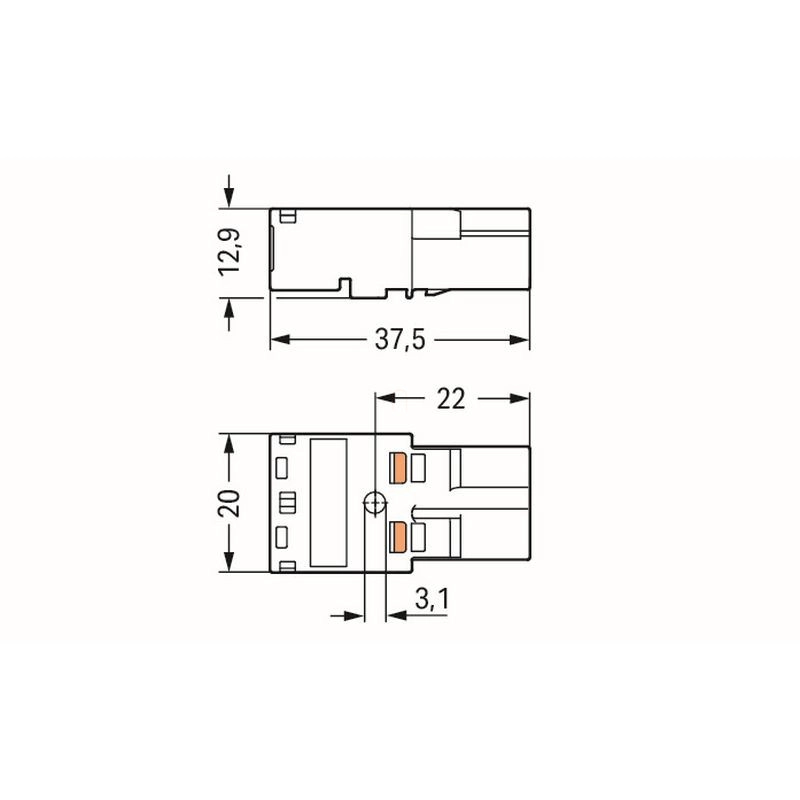

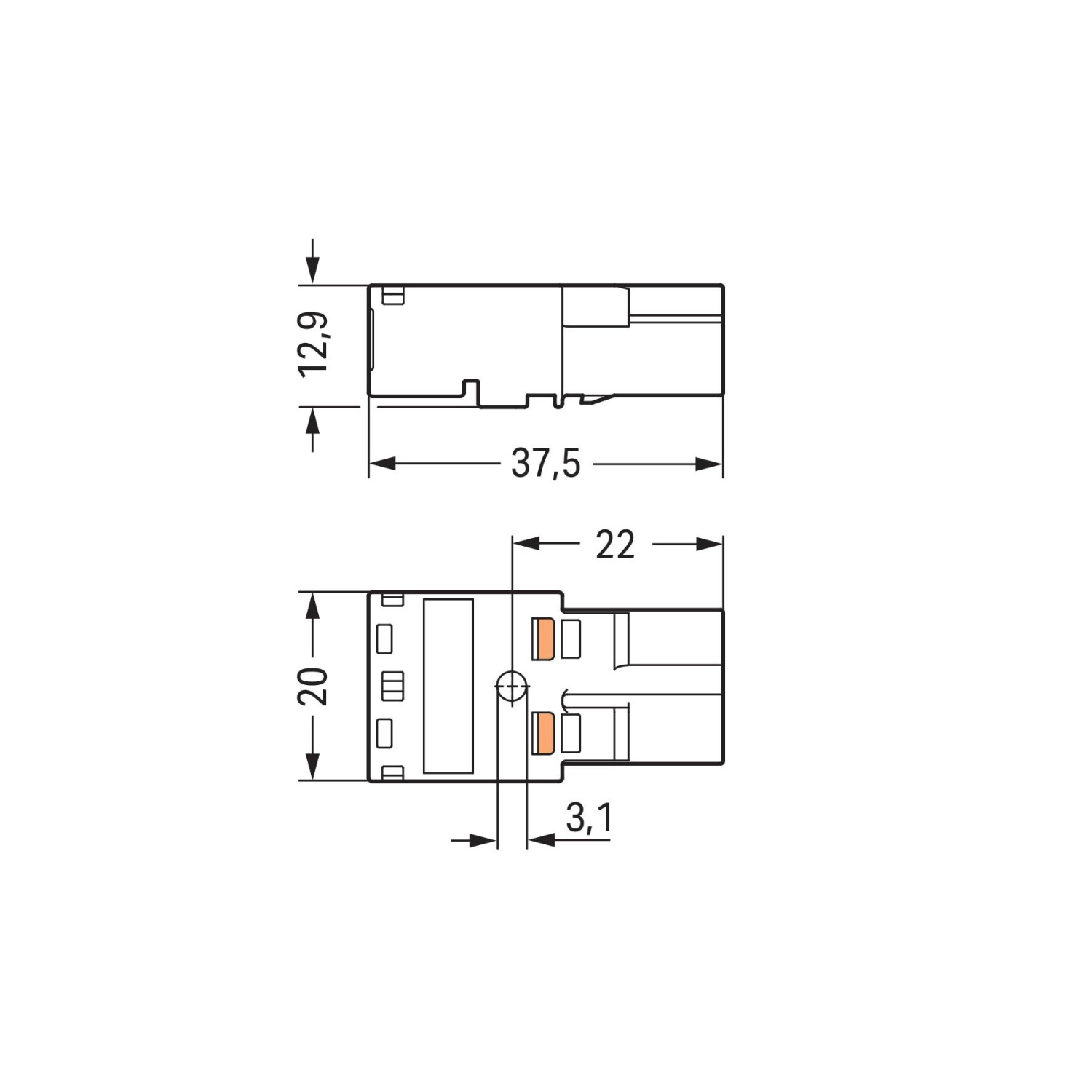

| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Vezérléstechnikai alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,115 MJ |
| Tömeg | 6,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | világoszöld |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Pólusjelölés | 2, 1 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Méretábra további méretei | 22; 3,1 mm |
| Egyéb pólusjelölésű változatok | A WAGO értékesítési részlegétől igényelhetők vagy a gyártó konfigurátorában konfigurálhatók. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| B kódolás | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
Tanúsítványok és nyilatkozatok
| CCA | IEC61984; NL-32104 |
|---|---|
| CCA | EN61984; 2173495.01 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-262 | Aljzat; 2 pólusú; Kod. B; világoszöld |
|---|---|
| 770-1705 | 3 utas elosztó-csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 3 kimenet; világoszöld |
| 770-1652 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; világoszöld |
| 770-1752 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 770-1609 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 2 rögzítőfüllel; világoszöld |
| 770-1659 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 770-1602 | T-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; világoszöld |
| 770-1702 | T-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 771-8992/005-105 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. B; Vezérlőkábel 2 x 1,0 mm²; 1 m; 1,00 mm²; világoszöld |
| 771-8992/105-105 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 2 pólusú; Kod. B; Vezérlőkábel 2 x 1,0 mm²; 1 m; 1,00 mm²; világoszöld |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-512/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fehér |
| 770-502/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fekete |
| 770-512/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fehér |
| 770-502/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fekete |
Opcionális kiegészítők
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
|---|---|
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-337 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-317 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fekete |
| 897-2100 | Szerelőlap; bepattintáshoz; Műanyag; detektorokhoz és szenzorokhoz; Ø 200 mm; piros |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
A kódolási ábra alkalmazási köre
| Konkrét változat | Kétpólusú, B kódolású dugó; a változtatható kódolás mező értéke: Nincs. |
|---|---|
| Az útmutató ábrája | Hárompólusú csatlakozón bemutatott kódolási példa. |
| Alkalmazási kör | A kétpólusú változat nem változtatható kódolású; a hárompólusú ábrán bemutatott kódolóláb-módosítás nem erre a termékre vonatkozó művelet. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mikor érvényes az IP2xC védettség?
Összeillesztett állapotban, tehermentesítő készülékházzal biztosítva; a két feltétel együttesen szükséges.
Mekkora a csupaszolási hossz?
A külső köpenyé 35 mm, az ereké 9 mm.
Eltérő színű B-kódolású csatlakozó is használható?
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-272
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,09 g/db
Cikkszám
4050821541899

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-272 WINSTA® MIDI dugó, 2 pólusú, B kódolású, 25 A, világoszöld műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-272 |
| GTIN / EAN | 4050821541899 |
| Terméktípus | WINSTA MIDI 2 pólusú dugó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | B |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Vezérléstechnikai alkalmazások |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,115 MJ |
| Tömeg | 6,5 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | világoszöld |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Pólusjelölés | 2, 1 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Méretábra további méretei | 22; 3,1 mm |
| Egyéb pólusjelölésű változatok | A WAGO értékesítési részlegétől igényelhetők vagy a gyártó konfigurátorában konfigurálhatók. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| B kódolás | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
Tanúsítványok és nyilatkozatok
| CCA | IEC61984; NL-32104 |
|---|---|
| CCA | EN61984; 2173495.01 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-262 | Aljzat; 2 pólusú; Kod. B; világoszöld |
|---|---|
| 770-1705 | 3 utas elosztó-csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 3 kimenet; világoszöld |
| 770-1652 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; világoszöld |
| 770-1752 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 770-1609 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 2 rögzítőfüllel; világoszöld |
| 770-1659 | h-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 770-1602 | T-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; világoszöld |
| 770-1702 | T-elosztó csatlakozó; 2 pólusú; Kod. B; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; világoszöld |
| 771-8992/005-105 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. B; Vezérlőkábel 2 x 1,0 mm²; 1 m; 1,00 mm²; világoszöld |
| 771-8992/105-105 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 2 pólusú; Kod. B; Vezérlőkábel 2 x 1,0 mm²; 1 m; 1,00 mm²; világoszöld |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-512/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fehér |
| 770-502/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fekete |
| 770-512/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fehér |
| 770-502/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapoccsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fekete |
Opcionális kiegészítők
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
|---|---|
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-337 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-317 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fekete |
| 897-2100 | Szerelőlap; bepattintáshoz; Műanyag; detektorokhoz és szenzorokhoz; Ø 200 mm; piros |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
A kódolási ábra alkalmazási köre
| Konkrét változat | Kétpólusú, B kódolású dugó; a változtatható kódolás mező értéke: Nincs. |
|---|---|
| Az útmutató ábrája | Hárompólusú csatlakozón bemutatott kódolási példa. |
| Alkalmazási kör | A kétpólusú változat nem változtatható kódolású; a hárompólusú ábrán bemutatott kódolóláb-módosítás nem erre a termékre vonatkozó művelet. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-272 WINSTA® MIDI dugó, 2 pólusú, B kódolású, 25 A, világoszöld használati útmutató
Biztonsági feltételek
1
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
2
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
3
Csak rendeltetésszerűen használd a terméket.
4
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
5
Vedd figyelembe a termék műszaki adatait.
6
Ügyelj a helyes póluskiosztásra.
7
Sérült vagy szennyezett alkatrészt ne használj.
8
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
9
A vezetékeket ütközésig told be.
10
Csak reteszeléssel és húzásmentesítéssel használd.
11
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Kábel előkészítése
1
A külső kábelköpenyt 35 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
Vezeték csatlakoztatása
1
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
2
A csupaszolt tömör vezetéket ütközésig nyomd a kapocspontba.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítőt, majd húzd ki a vezetéket.
Tehermentesítő készülékház felszerelése
Tehermentesítő készülékház használata esetén az alábbi lépések érvényesek; a készülékház külön kiegészítő.
1
A gyártó a kábel bekötése előtt javasolja az előre reteszelt tehermentesítő készülékház kábelre húzását; a tehermentesítő később is felszerelhető.
2
Rögzítsd a tehermentesítő készülékházat a csatlakozóra; figyeld a TOP feliratot.
3
Pattintsd össze a felső és az alsó részt.
4
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart.
Áramkörök azonosítása
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
A kódolási ábra alkalmazási köre
| Konkrét változat | Kétpólusú, B kódolású dugó; a változtatható kódolás mező értéke: Nincs. |
|---|---|
| Az útmutató ábrája | Hárompólusú csatlakozón bemutatott kódolási példa. |
| Alkalmazási kör | A kétpólusú változat nem változtatható kódolású; a hárompólusú ábrán bemutatott kódolóláb-módosítás nem erre a termékre vonatkozó művelet. |
