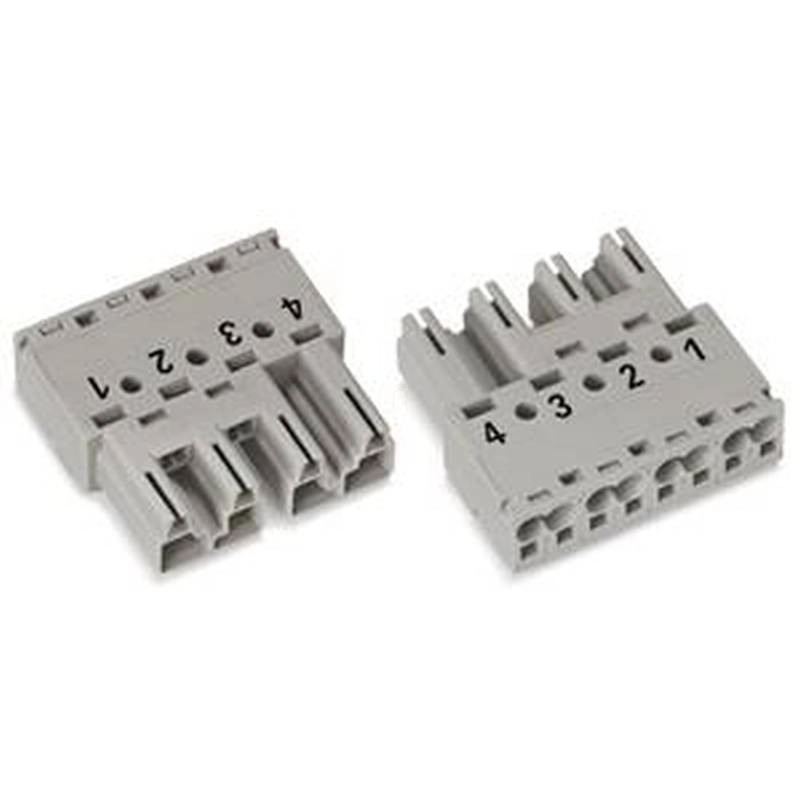

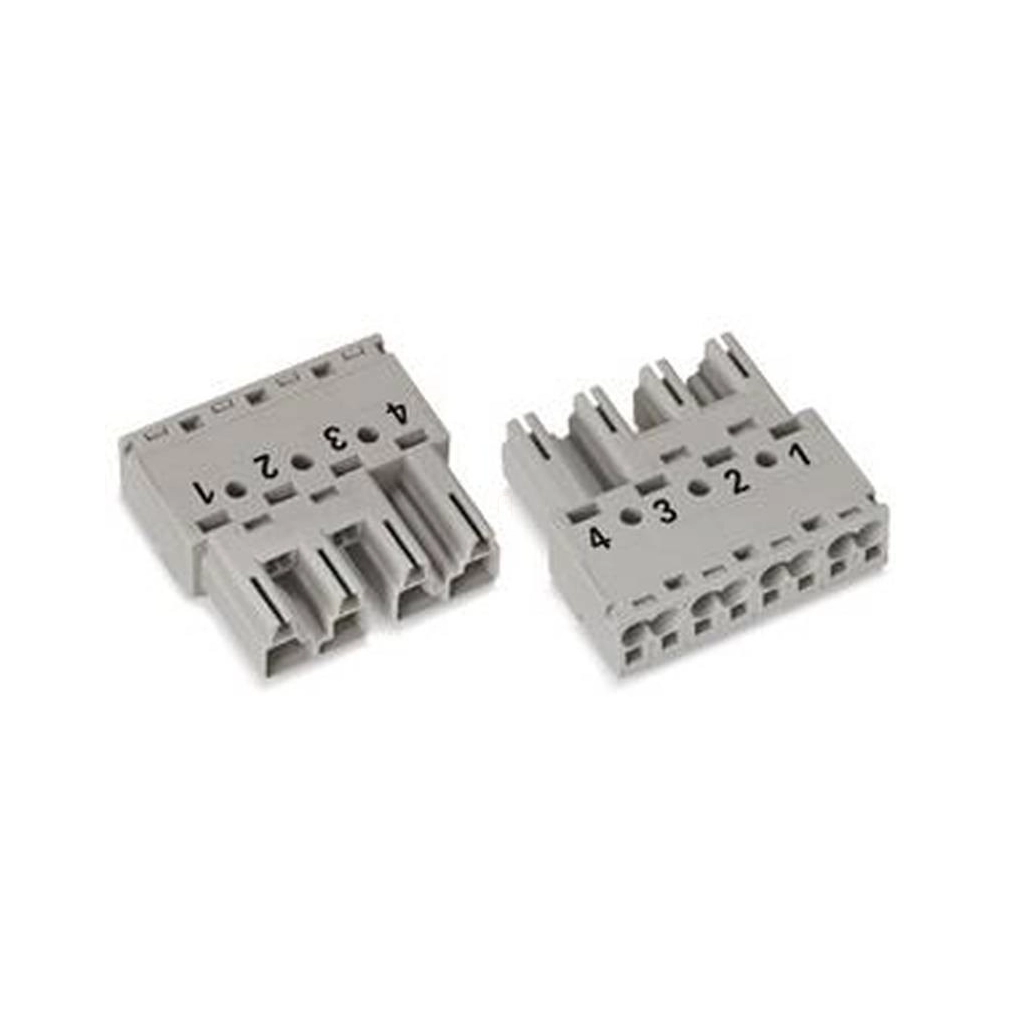

Wago 770-254/062-000 WINSTA® MIDI dugó, 4 pólusú, B kódolású, 4 mm², 25 A, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 770-254/062-000 szürke, 4 pólusú WINSTA MIDI dugó B kódolással és Push-in CAGE CLAMP csatlakozással készült. Névleges keresztmetszete 4 mm²; vezérléstechnikai alkalmazásokhoz használható. IP20 védettségű; az IP2xC védettség összeillesztett állapotban és tehermentesítő készülékházzal biztosítva érvényes. Nyitott, könnyen hozzáférhető helyen nem használható. Három pólus egyidejű terhelésekor 25 A, négy pólus egyidejű terhelésekor 20 A a megadott áramérték.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
| Három pólus egyidejű terhelése | 25 A |
| Négy pólus egyidejű terhelése | 20 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 8 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 4 |
| Kódolás | B |

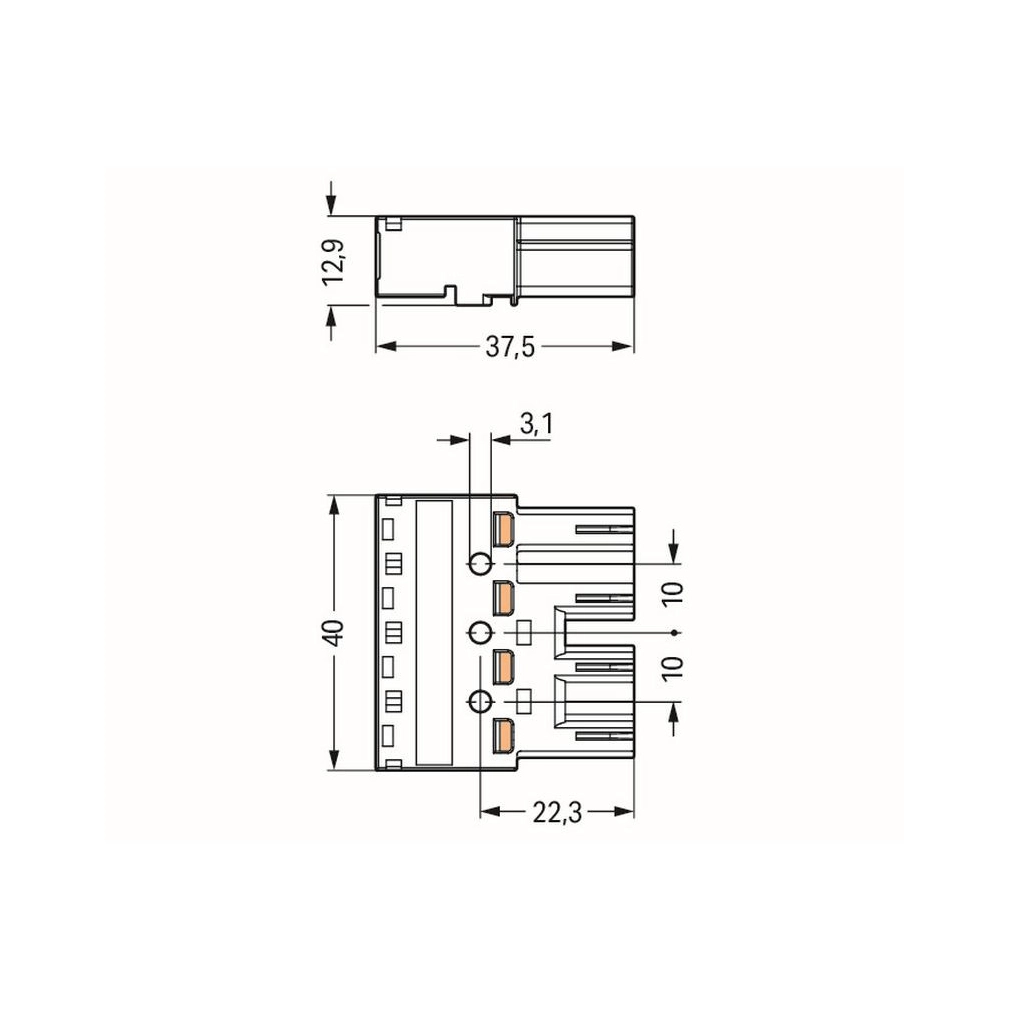

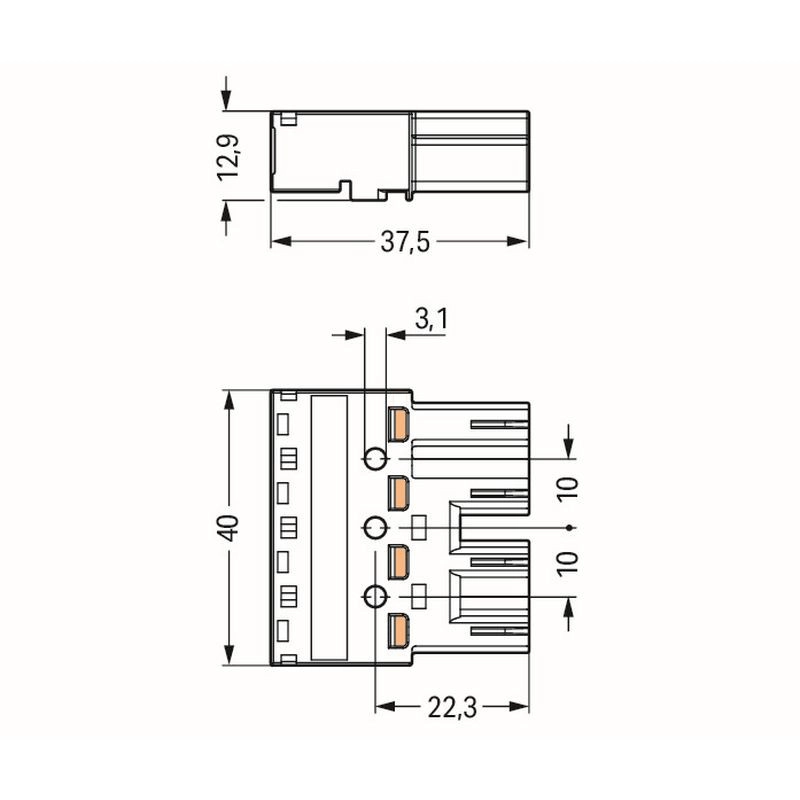

| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 40 mm / 1,575 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Vezérléstechnikai alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,228 MJ |
| Tömeg | 13 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | szürke |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |

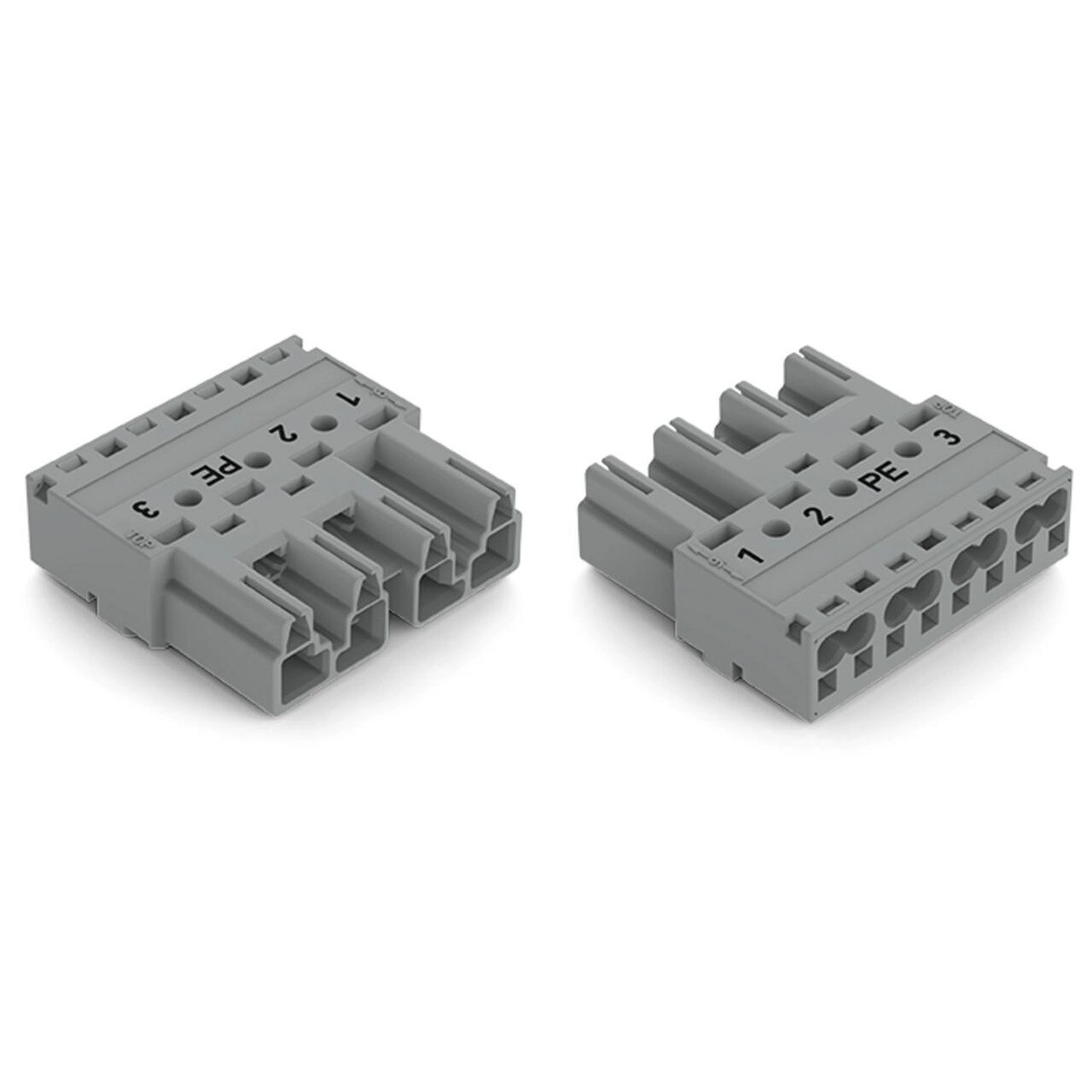

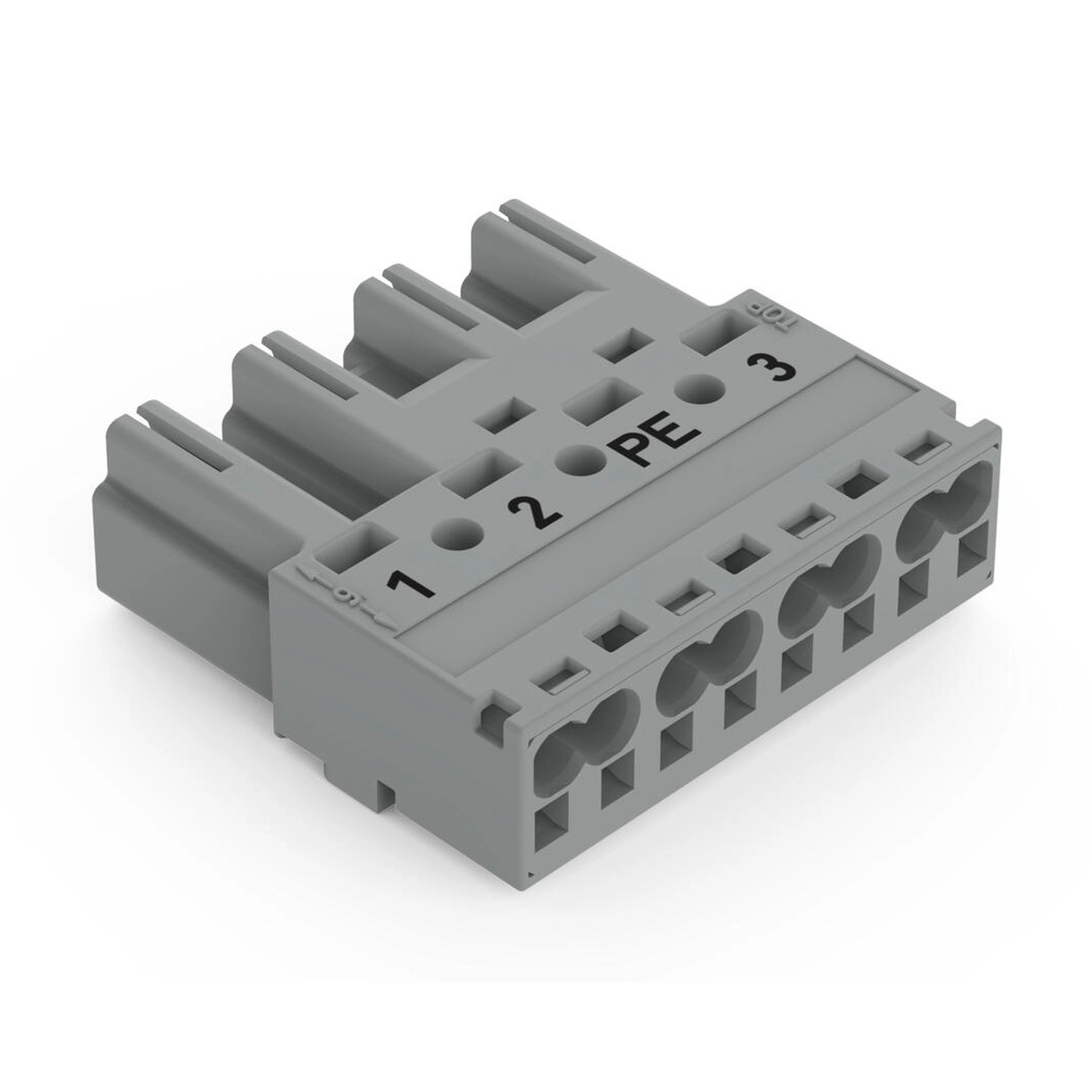

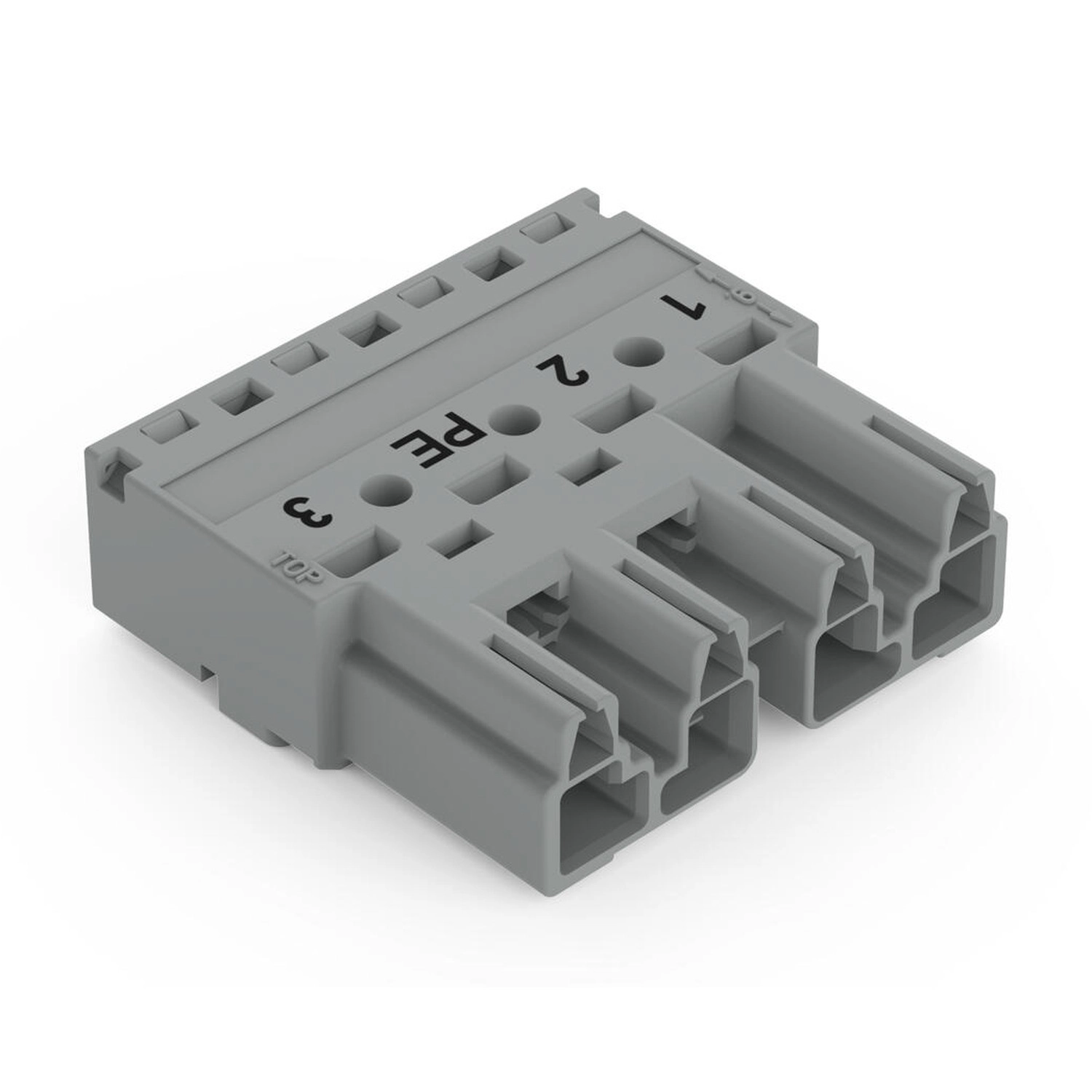

| Pólusjelölés | 1, 2, PE, 3 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |

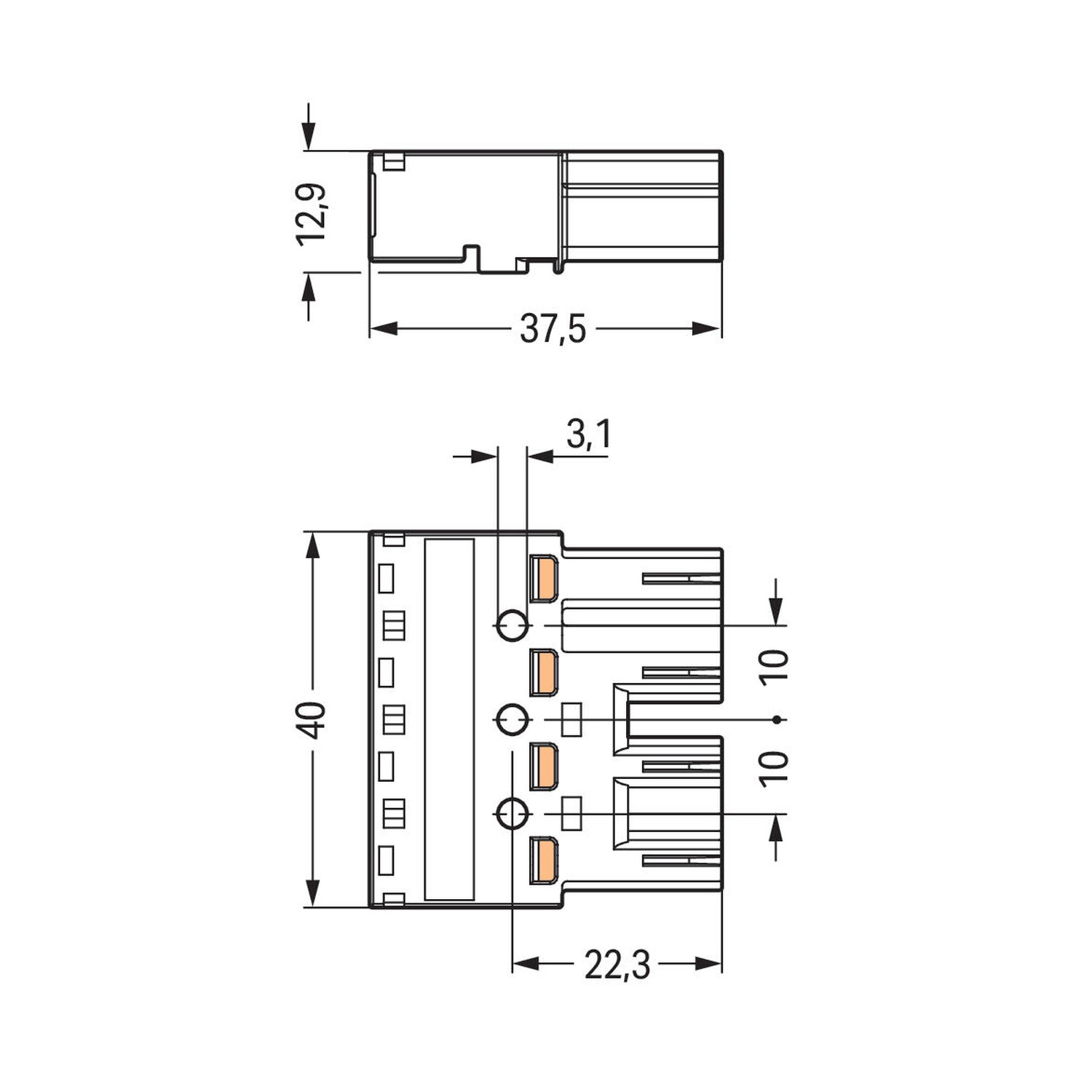

| Méretábra további méretei | 22,3; 3,1 mm |
| Egyéb pólusjelölésű változatok | A WAGO értékesítési részlegétől igényelhetők vagy a gyártó konfigurátorában konfigurálhatók. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| B kódolás | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-514/023-000 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fehér |
| 770-504/023-000 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fekete |
| 770-514 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fehér |
| 770-504 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fekete |
Opcionális kiegészítők
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
|---|---|
| 897-2005 | Védőkupak; 4. típus; aljzathoz és dugóhoz; PVC; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
| 770-339 | Bepattintható keret; 4 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-319 | Bepattintható keret; 4 pólusú; 1,0 ... 3,0 mm; fekete |
| 770-504/020-000 | Tehermentesítő készülékház; 4 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mikor érvényes az IP2xC védettség?
Összeillesztett állapotban, tehermentesítő készülékházzal biztosítva; a két feltétel együttesen szükséges.
Mekkora a csupaszolási hossz?
A külső köpenyé 55 mm, az ereké 9 mm. A földelőér 8 mm-rel hosszabb legyen.
Eltérő színű B-kódolású csatlakozó is használható?
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Mennyi a megadott áram négy pólus egyidejű terhelésekor?
20 A; három pólus terhelésekor 25 A. Az UL1977 adat 23 A.

Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-254/062-000 WINSTA® MIDI dugó, 4 pólusú, B kódolású, 4 mm², 25 A, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-254/062-000 |
| GTIN / EAN | 4050821492788 |
| Terméktípus | WINSTA MIDI 4 pólusú dugó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
| Három pólus egyidejű terhelése | 25 A |
| Négy pólus egyidejű terhelése | 20 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 8 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 4 |
| Kódolás | B |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 40 mm / 1,575 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Vezérléstechnikai alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,228 MJ |
| Tömeg | 13 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | szürke |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Pólusjelölés | 1, 2, PE, 3 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Méretábra további méretei | 22,3; 3,1 mm |
| Egyéb pólusjelölésű változatok | A WAGO értékesítési részlegétől igényelhetők vagy a gyártó konfigurátorában konfigurálhatók. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| B kódolás | A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek. |
Tanúsítványok és nyilatkozatok
| cURus | UL1977; E45171 |
|---|---|
| cURus | UL1059; E45172 |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-514/023-000 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fehér |
| 770-504/023-000 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fekete |
| 770-514 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fehér |
| 770-504 | Tehermentesítő készülékház; 4 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fekete |
Opcionális kiegészítők
| 770-360 | Lezárókupak; dugókhoz; 5 pólusú; elválasztható; sárga |
|---|---|
| 897-2005 | Védőkupak; 4. típus; aljzathoz és dugóhoz; PVC; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
| 770-339 | Bepattintható keret; 4 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-319 | Bepattintható keret; 4 pólusú; 1,0 ... 3,0 mm; fekete |
| 770-504/020-000 | Tehermentesítő készülékház; 4 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fekete |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-254/062-000 WINSTA® MIDI dugó, 4 pólusú, B kódolású, 4 mm², 25 A, szürke használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Kábel előkészítése
A külső kábelköpenyt 55 mm hosszan távolítsd el.
Az ereket 9 mm hosszan csupaszold.
A földelőér 8 mm-rel hosszabb legyen.
Vezeték csatlakoztatása
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
A csupaszolt tömör vezetéket ütközésig nyomd a kapocspontba.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítőt, majd húzd ki a vezetéket.
Tehermentesítő készülékház felszerelése
Tehermentesítő készülékház használata esetén az alábbi lépések érvényesek; a készülékház külön kiegészítő.
A gyártó a kábel bekötése előtt javasolja az előre reteszelt tehermentesítő készülékház kábelre húzását; a tehermentesítő később is felszerelhető.
Rögzítsd a tehermentesítő készülékházat a csatlakozóra; figyeld a TOP feliratot.
Pattintsd össze a felső és az alsó részt.
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart.
Kódolóláb használata
Vágd le a kódolólábat az aljzatról.
Előzetes letörés után helyezd a kódolólábat a dugóba, amíg be nem pattan.
Áramkörök azonosítása
A különböző színű B-kódolású csatlakozók mechanikailag összeilleszthetők. Az áramkörök azonosítására eltérő színek és/vagy pólusjelölések szolgálnak. Kizárólag azonos színű és azonos pólusjelölésű csatlakozókat szabad összekapcsolni. A B-kódolású csatlakozók kialakításukban is eltérnek a többi kódolástól, ezért azokkal nem kompatibilisek.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
