Wago 769-610 1 vezetékes apacsatlakozó, 10 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke
RRP:3 694 Ft/db
2 862 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 668 Ft/db
nettó 2 101 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

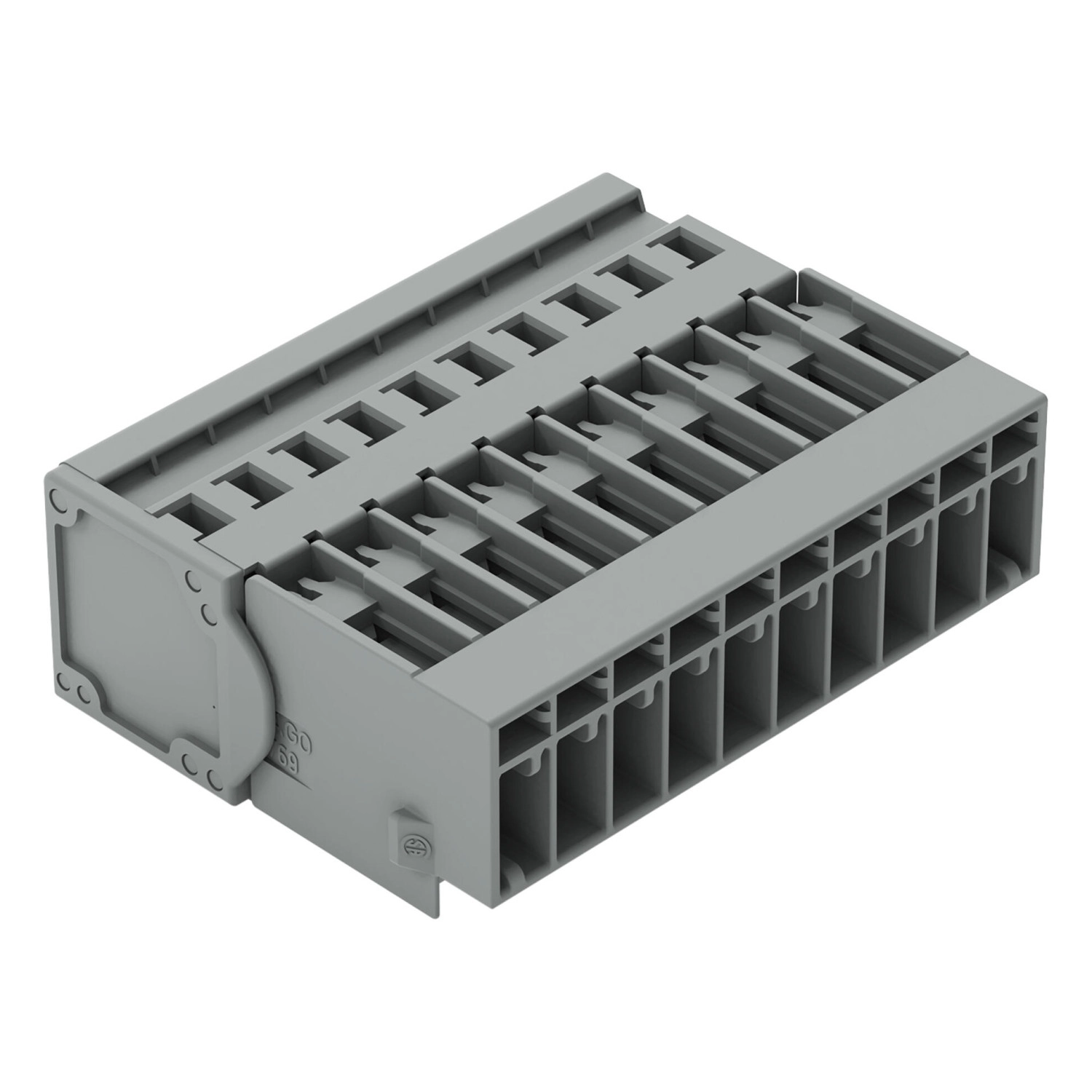

Apacsatlakozó, 769-es sorozat, szürke. A Wago 769-610 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 53,6 × 18,3 × 40,2 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². 10 potenciál megbízható csatlakoztatása. Az apacsatlakozó/dugó kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Lábtávolság: 5 mm. Szerelésre kész, azonnal használható. Kompakt méretek. 10 csatlakozási pont.
A Wago 769-610 szürke, 10 pólusú X-COM apacsatlakozó CAGE CLAMP® csatlakozással és 5 mm lábtávolsággal készül. A lengő kivitel 53,6 mm széles; rézvezetékhez 0,08–4 mm² tartomány és 8–9 mm csupaszolási hossz tartozik. Az IEC/EN szerinti III/3 feltételhez 500 V, 6 kV és 32 A van megadva.
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 10 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 10 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Rögzítés típusa | Lengő csatlakozások |

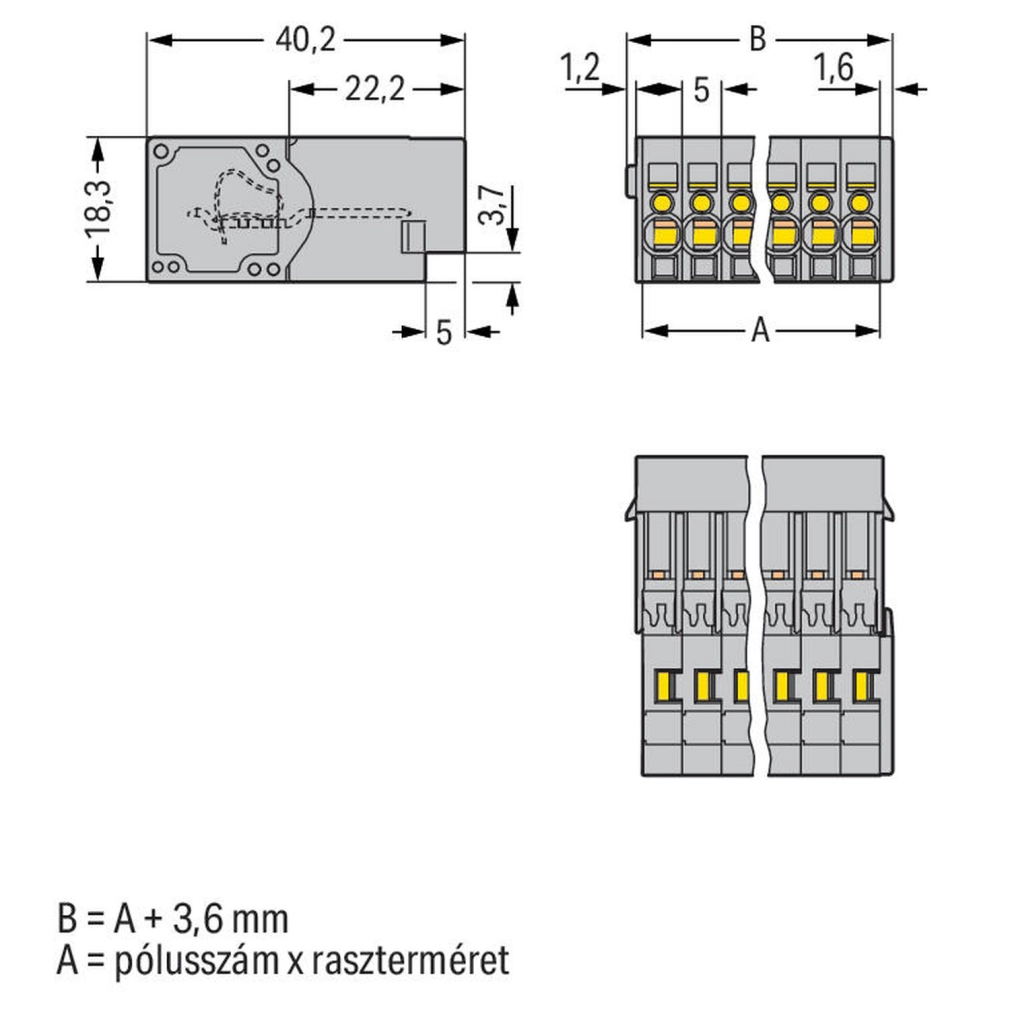

Méretek
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 53,6 mm / 2,11 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 40,2 mm / 1,583 inch |
| Rajzi A képlet | A = pólusszám × raszterméret = 10 × 5 mm = 50 mm |
| Rajzi B méret | B = A + 3,6 mm = 53,6 mm |
| További rajzi részméretek | 22,2; 3,7; 5; 1,2; 1,6 mm |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,507 MJ |
| Tömeg | 28,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-110 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-110/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-130 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; 4,00 mm²; szürke |
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-1610 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 10 pólusú; szürke |
| 769-414 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 10-től 15 pólusig; szürke |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Alkalmazási feltételek
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékok külön vezetéktartományai nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélesség?
53,6 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
10
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-610
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
28,84 g/db
Cikkszám
4044918521529
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-610 1 vezetékes apacsatlakozó, 10 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-610 |
| GTIN / EAN | 4044918521529 |
| Terméktípus | X-COM lengő apacsatlakozó |
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 10 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 10 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Rögzítés típusa | Lengő csatlakozások |
Méretek
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 53,6 mm / 2,11 inch |
| Magasság | 18,3 mm / 0,72 inch |
| Mélység | 40,2 mm / 1,583 inch |
| Rajzi A képlet | A = pólusszám × raszterméret = 10 × 5 mm = 50 mm |
| Rajzi B méret | B = A + 3,6 mm = 53,6 mm |
| További rajzi részméretek | 22,2; 3,7; 5; 1,2; 1,6 mm |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,507 MJ |
| Tömeg | 28,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-110 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-110/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-130 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; 4,00 mm²; szürke |
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-1610 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 10 pólusú; szürke |
| 769-414 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 10-től 15 pólusig; szürke |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 18 (X-COM-System) |
Alkalmazási feltételek
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékok külön vezetéktartományai nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.12. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-610 1 vezetékes apacsatlakozó, 10 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke használati útmutató
Vezeték előkészítése
Tömör és finom elemi szálas rézvezetékhez 0,08–4 mm² / 28–12 AWG tartomány tartozik. A csupaszolási hossz 8–9 mm.
Vezeték bekötése
A vezetéket működtetőszerszámmal helyezd a CAGE CLAMP® egységbe. A bekötési irány felülről történik.
Jelölés
A CAGE CLAMP®-pal ellátott apacsatlakozó Mini-WSB Quick jelölőkkel jelölhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
