Wago 769-606/002-000 1 vezetékes apacsatlakozó, 6 pólusú, 4 mm², 5 mm, CAGE CLAMP, szorítóbilinccsel, szürke
RRP:2 530 Ft/db
1 961 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 828 Ft/db
nettó 1 439 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Apacsatlakozó, 769-es sorozat, kezelőszerszámos működtetés. A Wago 769-606/002-000 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². Legfeljebb 6 potenciál egyszerű csatlakoztatása. Az apacsatlakozó/dugó kezelőszerszámmal működtethető. 6 csatlakozási pont. Biztonságos és gyors szerelés. Készülékházon történő átvezetésre is alkalmas. Lábtávolság: 5 mm. Kezelőszerszámos működtetés.

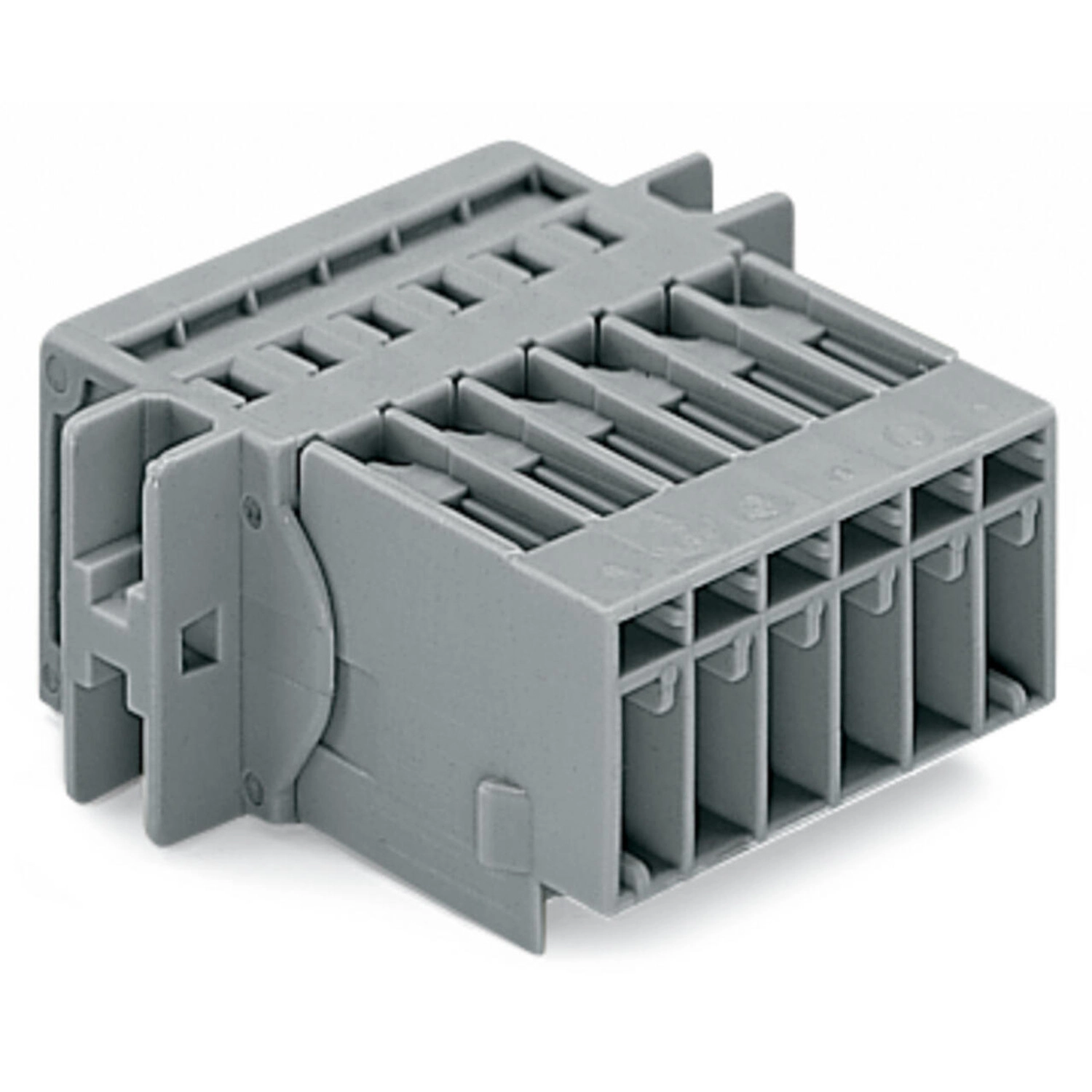

A Wago 769-606/002-000 szürke, 6 pólusú X-COM apacsatlakozó CAGE CLAMP® csatlakozással, 4 mm² névleges keresztmetszettel és 5 mm lábtávolsággal készül. A rögzítőperemes kivitelhez a gyártó a 769-499 rögzítőcsavart és anyát szükséges kiegészítőként sorolja fel. A vezetékbekötés felülről történik, 8–9 mm csupaszolási hosszal. Az IEC/EN szerinti III/3 feltételhez 500 V, 6 kV és 32 A tartozik.
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 6 |
|---|---|
| Összes potenciál száma | 6 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 6 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Rögzítés típusa | Rögzítőperem |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |

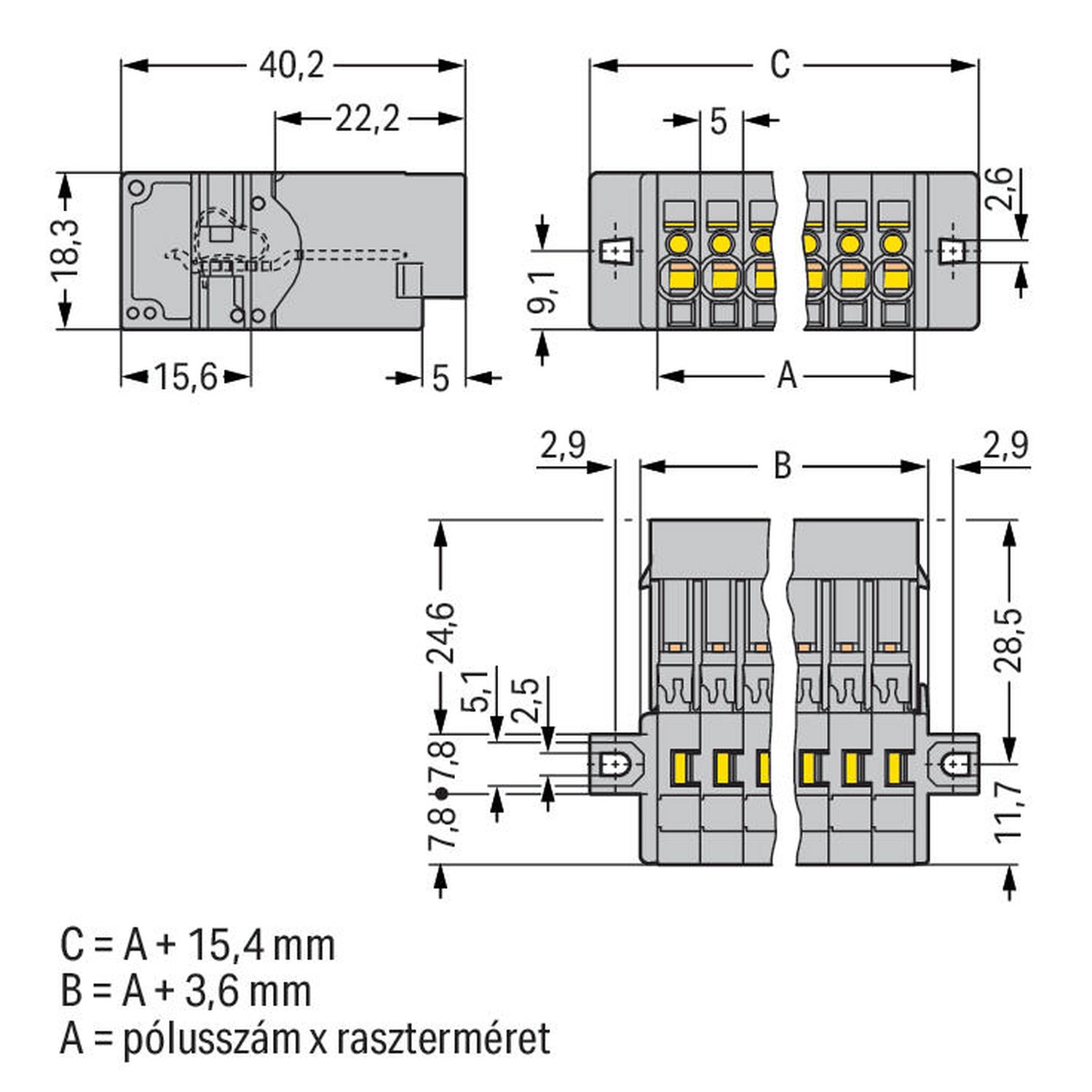

Méretek és rögzítés
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 45,4 mm / 1,787 inch |
| Magasság a felülettől | 18,3 mm / 0,72 inch |
| Mélység | 40,2 mm / 1,583 inch |
| Rajzi A képlet | A = pólusszám × 5 mm = 30 mm |
| Rajzi B méret | B = A + 3,6 mm = 33,6 mm |
| Rajzi C méret | C = A + 15,4 mm = 45,4 mm |
| További rajzi részméretek | 22,2; 15,6; 5; 9,1; 2,6; 2,9; 24,6; 5,1; 2,5; 7,8; 28,5; 11,7 mm |
Kivágásábra alkalmazási feltételei
| Ábra alkalmazási feltétele | A kivágásábra felirata „Csatlakozó forraszlábakkal és rögzítőperemekkel”. A jelen kivitel vezetékhez való CAGE CLAMP® apacsatlakozó; a beépítési kivágást a konkrét összeállítás gyári rajzával kell egyeztetni. |
|---|---|
| L4 képlet | L4 = pólusszám × raszterméret + 1,7 mm |
| L5 képlet | L5 = L4 + 6,6 mm |
| L6 képlet | L6 = L4 + 2,6 mm |
| Ábrázolt részméretek | 18,7; 3,2; 8,5; 11,6; 3,5; 15,5; 7,1; 10,5 mm |
| Oldalnézeti lemezméret | 1,6 mm; a megnevezett ábrához tartozik, nem általános lemezvastagság-tartomány. |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,354 MJ |
| Tömeg | 19 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-106 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-106/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-126 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges rögzítési kiegészítő
| 769-499 | Rögzítőcsavar M2,5 x 16; és hatszögletű anya M2,5 |
|---|
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Alkalmazási feltételek
| Vezetékhatárok és szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékoknak saját vezetéktartományuk van; ezek nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a magasság a felülettől?
18,3 mm.
Milyen rögzítési feltétel tartozik ehhez a kivitelhez?
A 769-499 szükséges kiegészítő M2,5 × 16 csavart és M2,5 hatszögletű anyát tartalmaz.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
6
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-606/002-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
19,07 g/db
Cikkszám
4044918521178
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-606/002-000 1 vezetékes apacsatlakozó, 6 pólusú, 4 mm², 5 mm, CAGE CLAMP, szorítóbilinccsel, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-606/002-000 |
| GTIN / EAN | 4044918521178 |
| Terméktípus | X-COM apacsatlakozó rögzítőperemmel |
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 6 |
|---|---|
| Összes potenciál száma | 6 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 6 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Rögzítés típusa | Rögzítőperem |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |
Méretek és rögzítés
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 45,4 mm / 1,787 inch |
| Magasság a felülettől | 18,3 mm / 0,72 inch |
| Mélység | 40,2 mm / 1,583 inch |
| Rajzi A képlet | A = pólusszám × 5 mm = 30 mm |
| Rajzi B méret | B = A + 3,6 mm = 33,6 mm |
| Rajzi C méret | C = A + 15,4 mm = 45,4 mm |
| További rajzi részméretek | 22,2; 15,6; 5; 9,1; 2,6; 2,9; 24,6; 5,1; 2,5; 7,8; 28,5; 11,7 mm |
Kivágásábra alkalmazási feltételei
| Ábra alkalmazási feltétele | A kivágásábra felirata „Csatlakozó forraszlábakkal és rögzítőperemekkel”. A jelen kivitel vezetékhez való CAGE CLAMP® apacsatlakozó; a beépítési kivágást a konkrét összeállítás gyári rajzával kell egyeztetni. |
|---|---|
| L4 képlet | L4 = pólusszám × raszterméret + 1,7 mm |
| L5 képlet | L5 = L4 + 6,6 mm |
| L6 képlet | L6 = L4 + 2,6 mm |
| Ábrázolt részméretek | 18,7; 3,2; 8,5; 11,6; 3,5; 15,5; 7,1; 10,5 mm |
| Oldalnézeti lemezméret | 1,6 mm; a megnevezett ábrához tartozik, nem általános lemezvastagság-tartomány. |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,354 MJ |
| Tömeg | 19 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-106 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-106/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-126 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges rögzítési kiegészítő
| 769-499 | Rögzítőcsavar M2,5 x 16; és hatszögletű anya M2,5 |
|---|
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 18 (X-COM-System) |
Alkalmazási feltételek
| Vezetékhatárok és szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékoknak saját vezetéktartományuk van; ezek nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-606/002-000 1 vezetékes apacsatlakozó, 6 pólusú, 4 mm², 5 mm, CAGE CLAMP, szorítóbilinccsel, szürke használati útmutató
Vezeték előkészítése
Tömör és finom elemi szálas rézvezetékhez a megadott tartomány 0,08–4 mm² / 28–12 AWG. A csupaszolási hossz 8–9 mm.
Vezeték bekötése
A vezetéket működtetőszerszámmal helyezd a CAGE CLAMP® egységbe. A bekötési irány felülről történik.
Jelölés
A CAGE CLAMP® apacsatlakozó Mini-WSB Quick jelölőkkel jelölhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
