Wago 769-604/005-000 apacsatlakozó, 4 pólusú, 4 mm², 5 mm, szürke
RRP:1 892 Ft/db
1 467 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 367 Ft/db
nettó 1 076 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

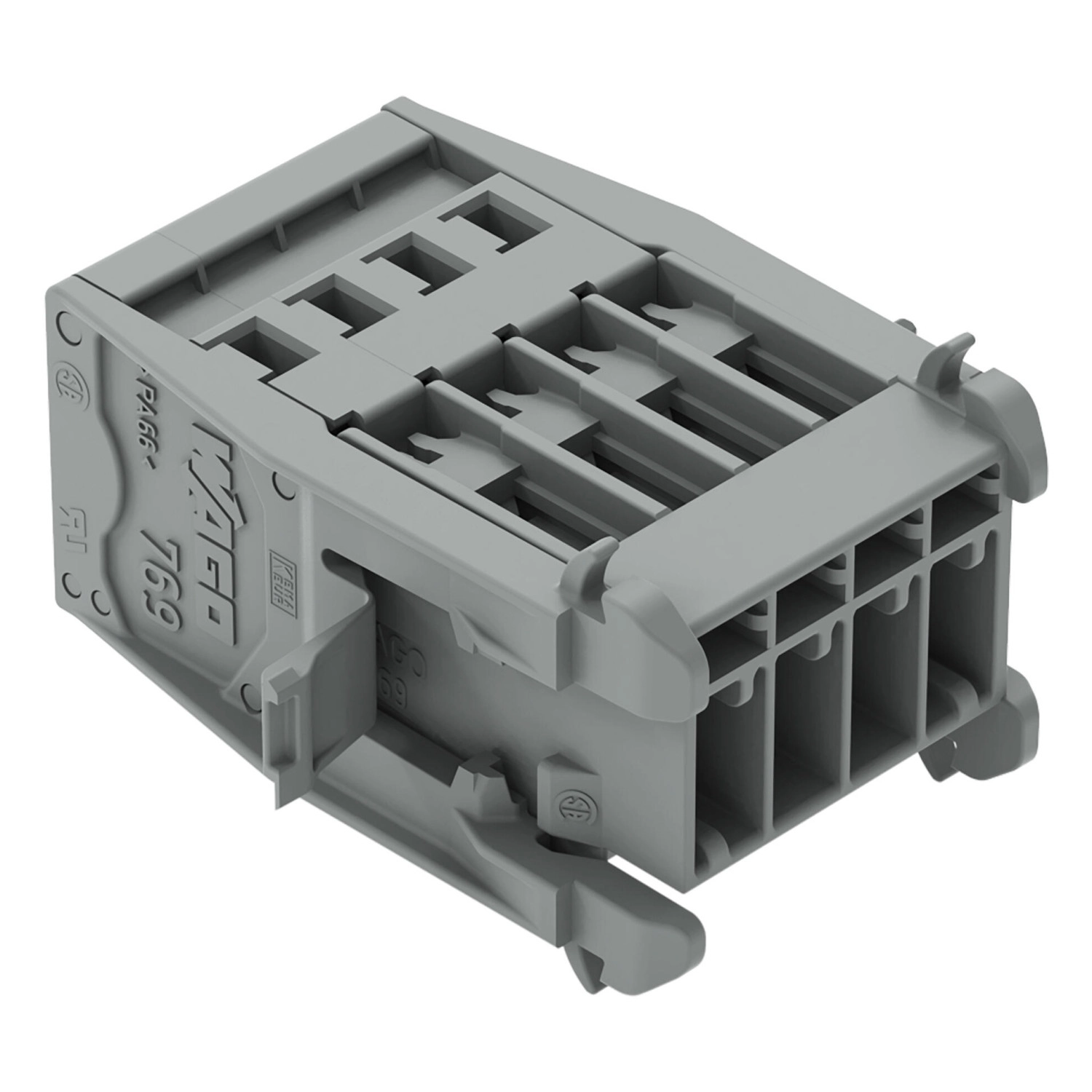

Apacsatlakozó, 769-es sorozat, CAGE CLAMP®. A Wago 769-604/005-000 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 41,3 × 24,4 × 41,7 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². 4 potenciál megbízható csatlakoztatása. Az apacsatlakozó/dugó kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Lábtávolság: 5 mm. Készülékházon történő átvezetésre tervezve. Kompakt méretek. Szerelésre kész, azonnal használható.
A Wago 769-604/005-000 szürke, 4 pólusú X-COM apacsatlakozó CAGE CLAMP® csatlakozással, 4 mm² névleges keresztmetszettel és 5 mm lábtávolsággal készül. A bekötés felülről történik; a rézvezetékek csupaszolási hossza 8–9 mm. Az IEC/EN szerinti III/3 feltételhez 500 V, 6 kV és 32 A tartozik.
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 4 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Rögzítés típusa | Bepattintható perem |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |

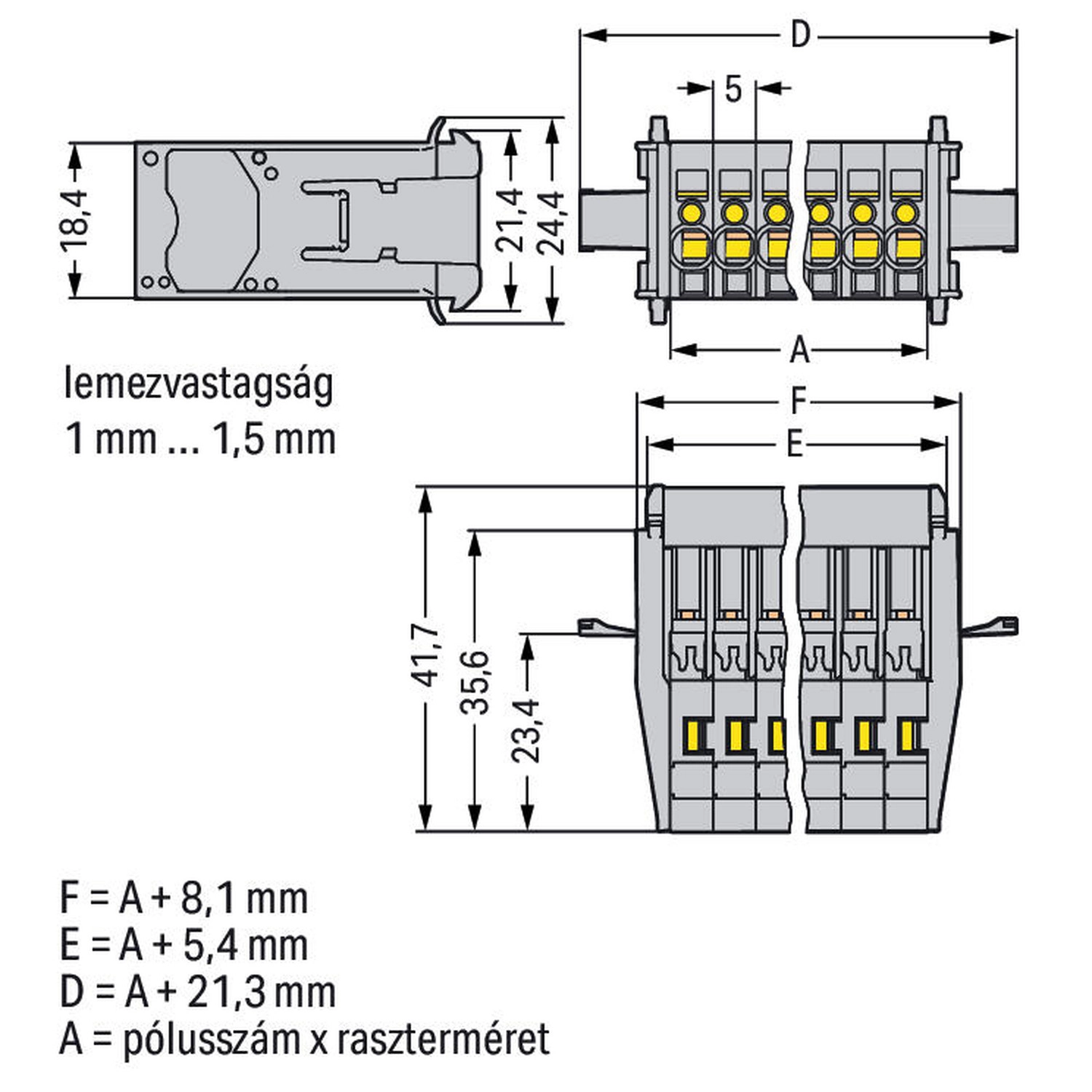

Méretek
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 41,3 mm / 1,626 inch |
| Magasság | 24,4 mm / 0,961 inch |
| Mélység | 41,7 mm / 1,64 inch |
| Rajzi A képlet | A = pólusszám × 5 mm = 20 mm |
| Rajzi F méret | F = A + 8,1 mm = 28,1 mm |
| Rajzi E méret | E = A + 5,4 mm = 25,4 mm |
| Rajzi D méret | D = A + 21,3 mm = 41,3 mm |
| További rajzi részméretek | 18,4; 21,4; 35,6; 23,4 mm |
Lemezkivágás feltételei
| Alkalmazási feltétel | 769-6xx/005-000 apacsatlakozók CAGE CLAMP® csatlakozással és bepattintható rögzítővel |
|---|---|
| Lemezvastagság | 1–1,5 mm |
| L12 képlet | L12 = pólusszám × 5 mm + 6,8 mm = 26,8 mm |
| L4 képlet | L4 = pólusszám × 5 mm + 1,7 mm = 21,7 mm |
| L7 képlet | L7 = L4 + 9,4 mm = 31,1 mm |
| Kivágás további méretei | 18,5; 14,8; 11,8; 6,8; 4,8 mm |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,269 MJ |
| Tömeg | 13,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2190419.02 |
|---|---|
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| UL | UL1977; 20151210-E45171 |
| UL | UL1059; E45172 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
Csatlakozó ellendarabok
| 769-104 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-104/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-124 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; 4,00 mm²; szürke |
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
Kivitel és alkalmazási feltételek
| Szerelési ábrák példaváltozata | A szerelési képsor a 769-604/005-000 változatot mutatja; a lemezkivágás a 769-6xx/005-000 családhoz van megadva. A saját pólusszámhoz tartozó képletet kell figyelembe venni. |
|---|---|
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozék vezetéktartományai külön tartozékadatok; a csatlakozó saját tömör és finom elemi szálas vezetéktartománya 0,08–4 mm². |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora lemezvastagsághoz tartozik a kivágás?
1–1,5 mm.
Honnan köthetők be a vezetékek?
Felülről.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-604/005-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
13,86 g/db
Cikkszám
4044918840927
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-604/005-000 apacsatlakozó, 4 pólusú, 4 mm², 5 mm, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-604/005-000 |
| GTIN / EAN | 4044918840927 |
| Terméktípus | X-COM apacsatlakozó bepattintható peremmel |
Villamos névleges adatok
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 4 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 4 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Rögzítés típusa | Bepattintható perem |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Készülékházon átmenő alkalmazás | Igen |
Méretek
| Lábtávolság | 5 mm / 0,197 inch |
|---|---|
| Szélesség | 41,3 mm / 1,626 inch |
| Magasság | 24,4 mm / 0,961 inch |
| Mélység | 41,7 mm / 1,64 inch |
| Rajzi A képlet | A = pólusszám × 5 mm = 20 mm |
| Rajzi F méret | F = A + 8,1 mm = 28,1 mm |
| Rajzi E méret | E = A + 5,4 mm = 25,4 mm |
| Rajzi D méret | D = A + 21,3 mm = 41,3 mm |
| További rajzi részméretek | 18,4; 21,4; 35,6; 23,4 mm |
Lemezkivágás feltételei
| Alkalmazási feltétel | 769-6xx/005-000 apacsatlakozók CAGE CLAMP® csatlakozással és bepattintható rögzítővel |
|---|---|
| Lemezvastagság | 1–1,5 mm |
| L12 képlet | L12 = pólusszám × 5 mm + 6,8 mm = 26,8 mm |
| L4 képlet | L4 = pólusszám × 5 mm + 1,7 mm = 21,7 mm |
| L7 képlet | L7 = L4 + 9,4 mm = 31,1 mm |
| Kivágás további méretei | 18,5; 14,8; 11,8; 6,8; 4,8 mm |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,269 MJ |
| Tömeg | 13,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2190419.02 |
|---|---|
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| UL | UL1977; 20151210-E45171 |
| UL | UL1059; E45172 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
Csatlakozó ellendarabok
| 769-104 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-104/021-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Oldalsó zárófül; 4,00 mm²; szürke |
| 769-124 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; 4,00 mm²; szürke |
Opcionális kiegészítők
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
|---|---|
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; 25 m tekercsen; 5 mm széles; üres; Öntapadó; fehér |
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
Kivitel és alkalmazási feltételek
| Szerelési ábrák példaváltozata | A szerelési képsor a 769-604/005-000 változatot mutatja; a lemezkivágás a 769-6xx/005-000 családhoz van megadva. A saját pólusszámhoz tartozó képletet kell figyelembe venni. |
|---|---|
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozék vezetéktartományai külön tartozékadatok; a csatlakozó saját tömör és finom elemi szálas vezetéktartománya 0,08–4 mm². |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-604/005-000 apacsatlakozó, 4 pólusú, 4 mm², 5 mm, szürke használati útmutató
Szerelési feltételek
A szerelési ábrák a 769-604/005-000 példaváltozatot mutatják. A 769-6xx/005-000 család lemezkivágása 1–1,5 mm lemezvastagsághoz tartozik. A bepattintható rögzítés szerszám nélkül összeállítható. A kivágást a saját pólusszám szerinti gyári méretrajzzal kell egyeztetni.
Behelyezés a kivágásba
1
Helyezd a bepattintható kerettel ellátott apacsatlakozót a kivágásba.
Vezeték bekötése
A tömör és finom elemi szálas rézvezeték megadott tartománya 0,08–4 mm² / 28–12 AWG; a csupaszolási hossz 8–9 mm. A vezetéket működtetőszerszámmal helyezd a CAGE CLAMP® egységbe.
Jelölés
A CAGE CLAMP® apacsatlakozó Mini-WSB Quick jelölőkkel jelölhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
