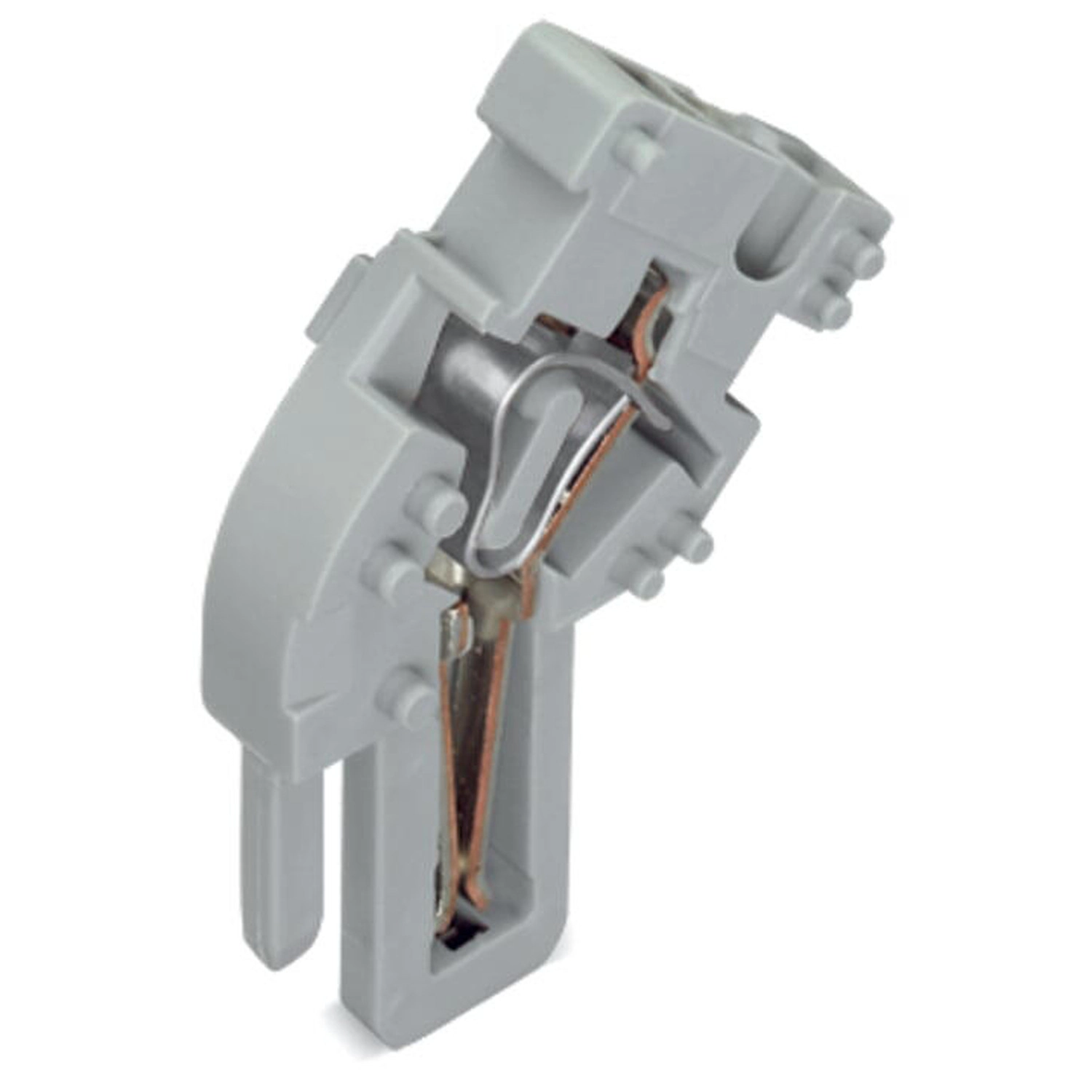

Wago 769-513 anyacsatlakozó-középmodul, 1 vezetékes, döntött, CAGE CLAMP®, 4 mm², 5 mm osztás, 1 pólusú, kódolótüskékkel, szürke
RRP:417 Ft/db
325 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
303 Ft/db
nettó 239 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, szürke. A Wago 769-513 anyacsatlakozó egyszerű villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszolási hossz szükséges. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. Egyesítik a sínre szerelhető sorkapcsok és a csatlakozók előnyeit, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előszerelést, ami jelentős idő- és költségmegtakarítást eredményez a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetőcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozással rendelkezik. A termék megbízható működést biztosít. A megbízható, karbantartásmentes CAGE CLAMP® minden vezetőtípus egyszerű csatlakoztatását lehetővé teszi a vezető előkészítése nélkül, például érvéghüvely krimpelése sem szükséges. Méretei 5 × 37,1 × 26,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet 0,08–4 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. Az anyacsatlakozó kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható. Kompakt méretek. Kezelőszerszámos működtetés.
A Wago 769-513 szürke színű, döntött X-COM középmodul egyvezetékes anyacsatlakozó összeállításához készült. Az egypólusú, kódolólábakkal ellátott kivitel CAGE CLAMP® csatlakozást, 4 mm² névleges keresztmetszetet és 5 mm modulszélességet kínál. Tömör és finom elemi szálas rézvezetékhez 0,08–4 mm² tartomány, valamint 8–9 mm csupaszolási hossz tartozik.
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs megadott névleges feszültség, feszültségimpulzus vagy áram. |
Biztonsági feltételek
| Dugaszolás és bontás | Az EN61984 szerint tilos az árammegszakítóval nem rendelkező dugaszolható csatlakozók összekapcsolása vagy bontása feszültség, illetve terhelés alatt. |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 1 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Jelölési szint | Oldalsó jelölés |
| A lábtávolság vesztése nélkül dugaszolható | Igen |
| Lábtávolság a termékmegnevezésben | 5 mm |
Méretek
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 37,1 mm / 1,461 inch |
| Mélység | 26,5 mm / 1,043 inch |
| Modulszélesség | 5 mm / 0,197 inch |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,04 MJ |
| Halogénmentes | Igen |
| Tömeg | 2,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | EN61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 769-1610 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 10 pólusú; szürke |
| 769-1611 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 11 pólusú; szürke |
| 769-1612 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 12 pólusú; szürke |
| 769-1613 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 13 pólusú; szürke |
| 769-1614 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 14 pólusú; szürke |
| 769-1615 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 15 pólusú; szürke |
| 769-1602 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 2 pólusú; szürke |
| 769-1603 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 3 pólusú; szürke |
| 769-1604 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 4 pólusú; szürke |
| 769-1605 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 5 pólusú; szürke |
| 769-1606 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 6 pólusú; szürke |
| 769-1607 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 7 pólusú; szürke |
| 769-1608 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 8 pólusú; szürke |
| 769-1609 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 9 pólusú; szürke |
| 769-410 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
| 769-414 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 10-től 15 pólusig; szürke |
| 769-411 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 2-től 3 pólusig; szürke |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Mennyiség | 250 db |
|---|---|
| Típus | Tasak |
Alkalmazási feltételek
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékok külön vezetéktartományai nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|---|
| Összeállítási példa alkalmazási köre | Az ötpólusú, egyvezetékes összeállítási példa 769-501/000-016 kezdőmodult, 769-502/000-006 és 769-502 középmodult, valamint 769-503 végmodult jelöl. Ezek a példa elemei; a jelen termék döntött 769-513 középmodul-változat. |
| Tehermentesítő tartozékok pólusszáma | A felsorolt 2–15 pólusú készülékházak és az 1–15 pólushoz megadott lapok a megfelelő többmodulos összeállításra vonatkoznak; nem változtatják meg a középmodul saját egy pólusát. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélesség?
5 mm; a modulszélesség is 5 mm.
Eltávolítható az első és az utolsó kódolóláb?
Nem. Az összeállított anyacsatlakozó első és utolsó kódolólábát meg kell tartani; további rögzítőfület nem szabad használni.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-513
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,48 g/db
Cikkszám
4017332619714
Vélemények (0)
Vásárlói vélemények
termék értékelése
