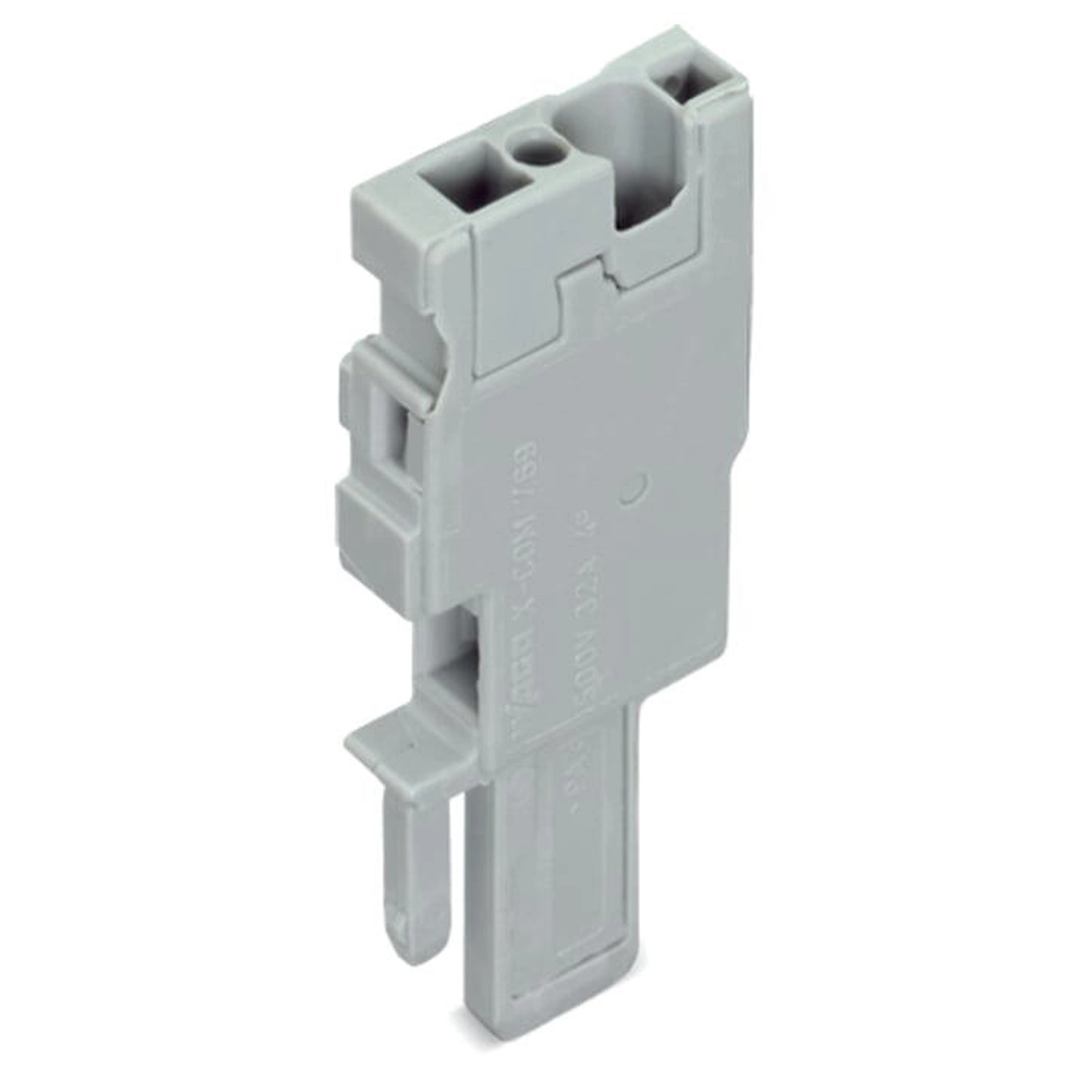

Wago 769-501 anyacsatlakozó-kezdőmodul, 1 vezetékes, CAGE CLAMP®, 4 mm², 5 mm osztás, 1 pólusú, kódolótüskékkel, beépített véglappal, szürke
RRP:627 Ft/db
486 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
453 Ft/db
nettó 357 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, kezelőszerszámos működtetéssel. A Wago 769-501 anyacsatlakozó egyszerű villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszolási hossz szükséges. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. Egyesítik a sínre szerelhető sorkapcsok és a dugaszolható csatlakozók előnyeit, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszernek köszönhetően az előszerelés is lehetséges, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetőcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozással rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető megoldása. Méretei 5 × 45,2 × 18,3 mm, szélesség × magasság × mélység sorrendben. A vezetőtípustól függően 0,08–4 mm² vezető-keresztmetszet csatlakoztatható. Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. Az anyacsatlakozó kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés.
A Wago 769-501 szürke színű, X-COM kezdőmodul beépített véglappal egyvezetékes anyacsatlakozó összeállításához készült. Az egypólusú, kódolólábakkal ellátott kivitel CAGE CLAMP® csatlakozást, 4 mm² névleges keresztmetszetet és 5 mm modulszélességet kínál. Tömör és finom elemi szálas rézvezetékhez 0,08–4 mm² tartomány, valamint 8–9 mm csupaszolási hossz tartozik.
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs megadott névleges feszültség, feszültségimpulzus vagy áram. |
Biztonsági feltételek
| Dugaszolás és bontás | Az EN61984 szerint tilos az árammegszakítóval nem rendelkező dugaszolható csatlakozók összekapcsolása vagy bontása feszültség, illetve terhelés alatt. |
|---|
Csatlakozás és kivitel
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Pólusszám | 1 |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Jelölési szint | Oldalsó jelölés |
| A lábtávolság vesztése nélkül dugaszolható | Igen |
| Lábtávolság a termékmegnevezésben | 5 mm |
| Beépített véglap | Igen |
Bekötési és használati feltételek
| Működtetés | Vezeték behelyezése és eltávolítása működtetőszerszámmal; a vezetékhez képest 90°-os működtetés is lehetséges. |
|---|---|
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetéknél a gyártó a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapocs használatát írja elő. Külön számszerű érvéghüvelyes vezetéktartomány nincs megadva; a tömör és finom elemi szálas rézvezeték határa 0,08–4 mm². |
| Közösítés | Egyvezetékes anyacsatlakozó közösítése mini rövidrezáró áthidalókkal; áthidaló fedél az egyvezetékes anyacsatlakozóhoz. |
| Tehermentesítő lap | Anyacsatlakozó eltávolítása tehermentesítő laphoz csatlakoztatott vezetékköteggel. |
Méretek
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 45,2 mm / 1,78 inch |
| Mélység | 18,3 mm / 0,72 inch |
| Modulszélesség | 5 mm / 0,197 inch |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,049 MJ |
| Halogénmentes | Igen |
| Tömeg | 3,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | EN61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
Opcionális kiegészítők
| 769-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 769-436 | Áthidaló fedél; 1 vezetékes anyacsatlakozóknak; 5 pólushoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektrolitos réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 210-805 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; fehér |
| 210-805/000-002 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
| 769-429 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; narancssárga |
| 769-428 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
| 769-431 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; narancssárga |
| 769-430 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; szürke |
| 769-1610 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 10 pólusú; szürke |
| 769-1611 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 11 pólusú; szürke |
| 769-1612 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 12 pólusú; szürke |
| 769-1613 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 13 pólusú; szürke |
| 769-1614 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 14 pólusú; szürke |
| 769-1615 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 15 pólusú; szürke |
| 769-1602 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 2 pólusú; szürke |
| 769-1603 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 3 pólusú; szürke |
| 769-1604 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 4 pólusú; szürke |
| 769-1605 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 5 pólusú; szürke |
| 769-1606 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 6 pólusú; szürke |
| 769-1607 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 7 pólusú; szürke |
| 769-1608 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 8 pólusú; szürke |
| 769-1609 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 9 pólusú; szürke |
| 769-410 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
| 769-414 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 10-től 15 pólusig; szürke |
| 769-411 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 2-től 3 pólusig; szürke |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Mennyiség | 250 db |
|---|---|
| Típus | Tasak |
Alkalmazási feltételek
| Szigetelési stopok | A 769-470, 769-471 és 769-472 tartozékok külön vezetéktartományai nem módosítják a csatlakozó 0,08–4 mm² tömör és finom elemi szálas rézvezetékre megadott határait. |
|---|---|
| Összeállítási példa alkalmazási köre | Az ötpólusú, egyvezetékes összeállítási példa 769-501/000-016 kezdőmodult, 769-502/000-006 és 769-502 középmodult, valamint 769-503 végmodult jelöl. Ezek a példa elemei; a jelen termék egypólusú modul; a példa ötpólusú összeállítást mutat. |
| Tehermentesítő tartozékok pólusszáma | A felsorolt 2–15 pólusú készülékházak és az 1–15 pólushoz megadott lapok a megfelelő többmodulos összeállításra vonatkoznak; nem változtatják meg a modul saját egy pólusát. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélesség?
5 mm; a modulszélesség is 5 mm.
Eltávolítható az első és az utolsó kódolóláb?
Nem. Az összeállított anyacsatlakozó első és utolsó kódolólábát meg kell tartani; további rögzítőfület nem szabad használni.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-501
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,35 g/db
Cikkszám
4017332331418
