Wago 769-251 2 vezeték/1 tűs dugaszolható átmenő sorkapocs, 4 mm², CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke
RRP:754 Ft/db
585 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
545 Ft/db
nettó 429 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 769-es sorozat, CAGE CLAMP®. A Wago 769-251 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². Bevált, karbantartásmentes CAGE CLAMP® univerzális csatlakozás. A dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Megfelelő megoldás minden vezetékezési feladathoz. Tartósan biztonságos csatlakozások. Kezelőszerszámos működtetés.
A Wago 769-251 szürke, kétvezetékes, egytűs dugaszolható alapkapocs CAGE CLAMP csatlakozással és 4 mm² névleges keresztmetszettel. DIN35 × 15 és DIN35 × 7,5 mm sínhez készült, egy potenciállal. A dugaszolható rendszer előhuzalozott összeállításokat tesz lehetővé; a megfelelő sorvégi lezárás és az egyedi áthidalási feltételek betartása szükséges.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN; III/2 és II/2 | Nincs megadott névleges feszültség-, impulzusfeszültség- és áramérték |
| Veszteségi teljesítmény pólusonként / potenciálonként | 1,024 W, 32 A-nél |
| A megadott veszteséghez tartozó ellenállás | 0,001 Ω |
Csatlakozás, méretek és anyagok
| Kialakítás | Kétvezetékes, egytűs dugaszolható sorkapocs |
|---|---|
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a geometriai táblázatban | 69 mm / 2,717 inch |
| DIN-sín feletti mélység | 28,5 mm / 1,122 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,121 MJ |
| Tömeg | 7,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Csatlakozás 1 pontjainak száma | 2 |
| Csatlakozás 2 pontjainak száma | 1; a dugaszolható oldali csatlakozás külön megadása |
| Kialakítás iránya | Vízszintes típus |
Alkalmazási feltételek és adateltérések

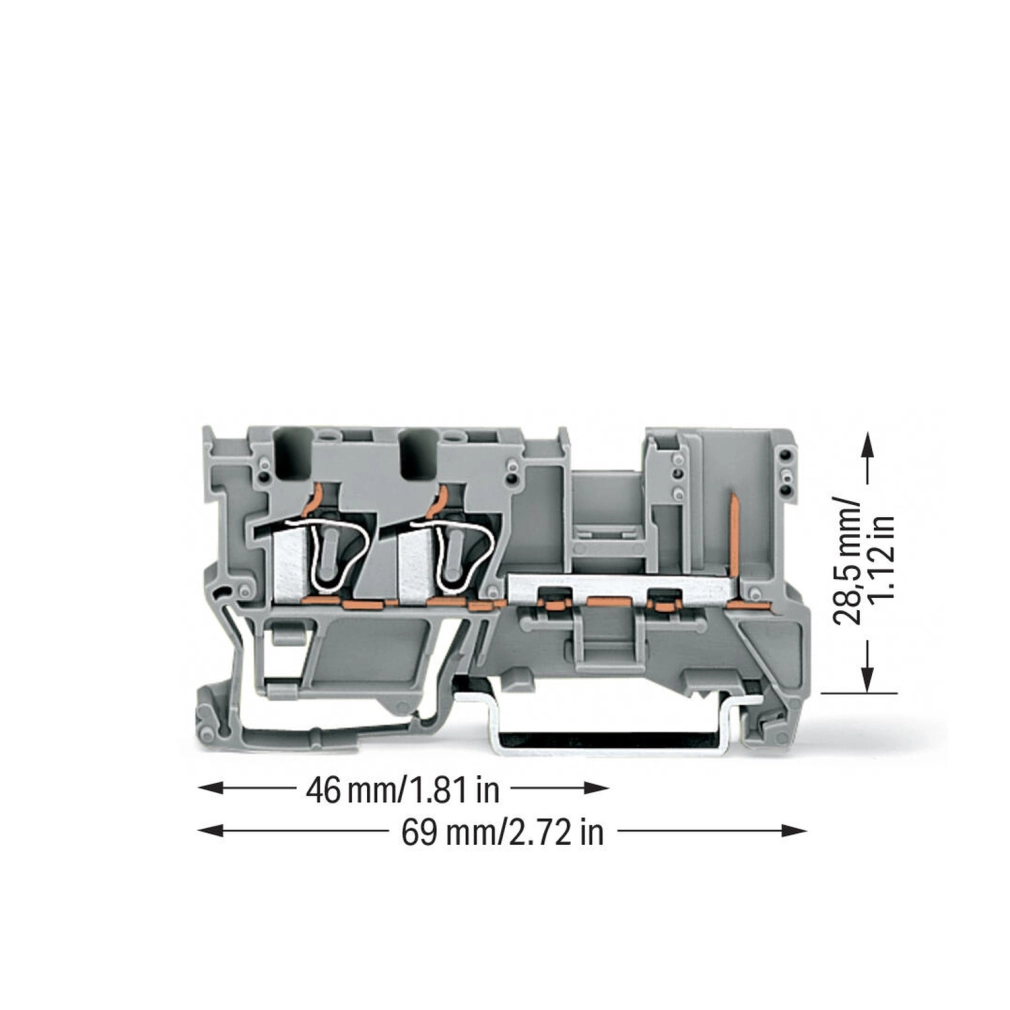

| Sorvégi lezárás | A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni. |
|---|---|
| Önálló alapkapocs és fényképi méretek | A táblázat 69 mm magasságot és 28,5 mm DIN-sín feletti mélységet nevez meg. A fényképen 69 mm /2,72 inch vízszintes és 28,5 mm /1,12 inch függőleges méretvonal szerepel, 46 mm /1,81 inch külön vízszintes részmérettel. |
| Villamos minősítések | Az IEC/EN értékek III/3 feltételhez tartoznak; a más kategóriákhoz üresen hagyott mezők nem azonos minősítésű névleges adatok. |

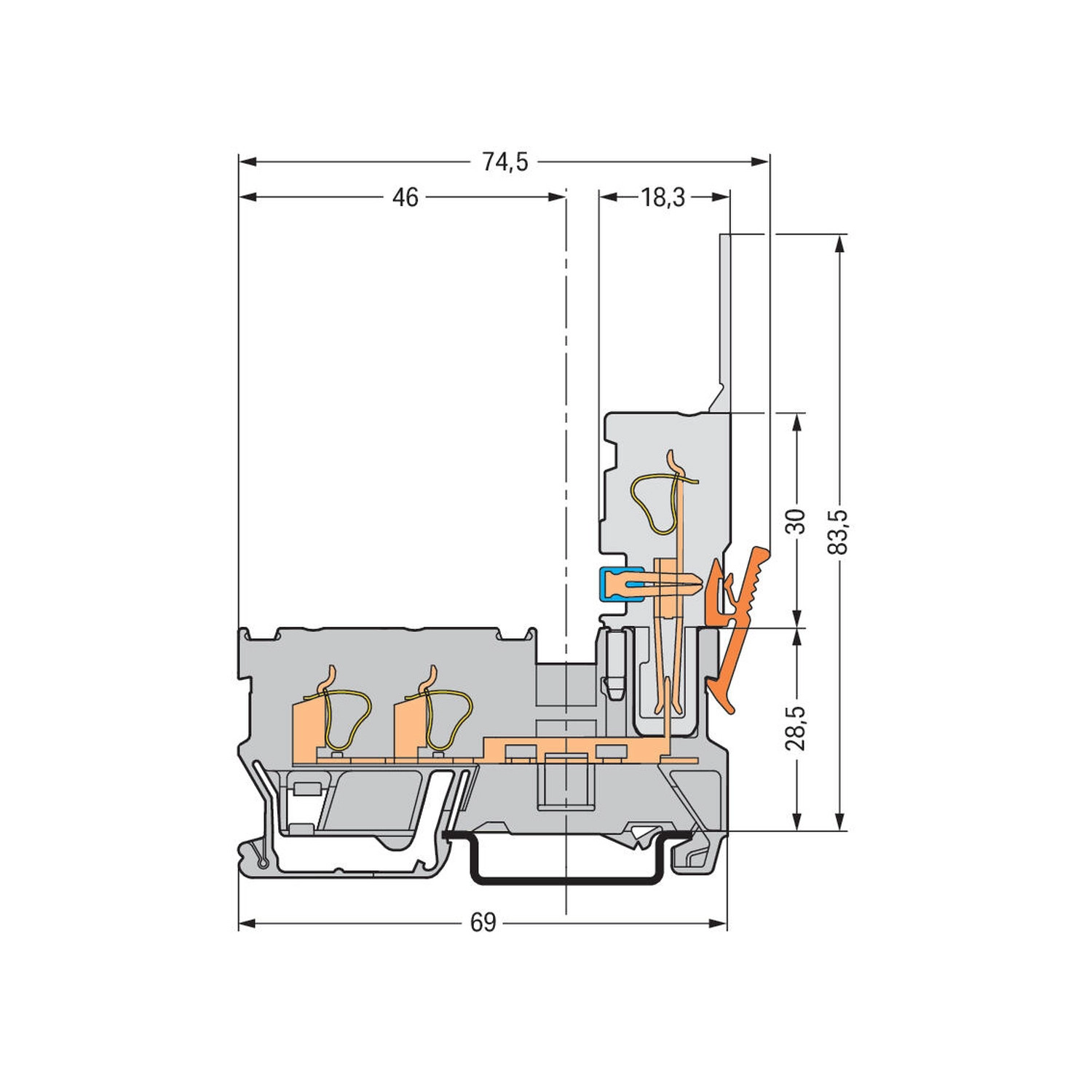

| Dugóval szemléltetett összeállítás méretei | A dugóval és oldalsó retesszel ábrázolt összeállítás felső vízszintes mérete 74,5 mm; részméretei 46 és 18,3 mm. Az alsó alapkapocsméret 69 mm. A függőleges összeállítási méret 83,5 mm, a jelölt részméretek 30 és 28,5 mm. Ezek nem a csupasz alapkapocs önálló befoglaló méretei. |
| Kétvezetékes anyacsatlakozó és lépcsőzetes áthidalás | A termék saját biztonsági előírása tiltja a lépcsőzetes áthidaló alapkapocsba helyezését kétvezetékes anyacsatlakozó használatakor. A kezelési rész családábrája kétvezetékes anyacsatlakozó lépcsőzetes közösítését és alapkapcsok rövidrezáró áthidalását is szemlélteti; ebből nem következik a saját tiltás feloldása. |
| Betáp sorkapocs családpéldája | A gyártó legfeljebb 10 mm² /8 AWG betáp sorkapocs redukáló áthidalóval történő közösítését mutatja. A 10 mm² /8 AWG a példabeli betápkapocsra vonatkozik, a 769-251 saját 4 mm² vezetékhatárát nem írja felül. |
| Csatlakozási pontok számlálása | Az összesített mező 2 csatlakozási pontot nevez meg, míg a csatlakozás 1 rész 2, a csatlakozás 2 rész 1 pontot közöl. A külön mezők megőrzése mellett nem képezhető ezekből új összesített érték. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Railway – WAGO | Z00004428.000; Railway Ready piktogram |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-101 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-101/141-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-110/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-111/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 11 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-112/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 12 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-113/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 13 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-114/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 14 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-115/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 15 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-102/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 2 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-103/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 3 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-104/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-105/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 5 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-106/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-107/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 7 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-108/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 8 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-109/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 9 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
| 769-121 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges vég-/válaszlapok
| 769-321 | Vég- és válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 769-320 | Vég- és válaszlap; 1,1 mm vastag; szürke |
Opcionális kiegészítők
| 280-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szükséges sorlezárás és a gyártói jelölési példa
| 209-191 | Elválasztólap; sorvégi lezáráshoz a 249-117 alternatívája |
|---|---|
| 249-117 | 10 mm széles végbak; sorvégi lezáráshoz a 209-191 alternatívája |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mi szükséges a sorkapocssor végére?
209-191 elválasztólap vagy 249-117, 10 mm széles végbak.
Mekkora a névleges áram?
32 A IEC/EN III/3 szerint.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-251
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,8 g/db
Cikkszám
4044918554770
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-251 2 vezeték/1 tűs dugaszolható átmenő sorkapocs, 4 mm², CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-251 |
| GTIN / EAN | 4044918554770 |
| Terméktípus | Kétvezetékes, egytűs dugaszolható alapkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN; III/2 és II/2 | Nincs megadott névleges feszültség-, impulzusfeszültség- és áramérték |
| Veszteségi teljesítmény pólusonként / potenciálonként | 1,024 W, 32 A-nél |
| A megadott veszteséghez tartozó ellenállás | 0,001 Ω |
Csatlakozás, méretek és anyagok
| Kialakítás | Kétvezetékes, egytűs dugaszolható sorkapocs |
|---|---|
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a geometriai táblázatban | 69 mm / 2,717 inch |
| DIN-sín feletti mélység | 28,5 mm / 1,122 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,121 MJ |
| Tömeg | 7,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Csatlakozás 1 pontjainak száma | 2 |
| Csatlakozás 2 pontjainak száma | 1; a dugaszolható oldali csatlakozás külön megadása |
| Kialakítás iránya | Vízszintes típus |
Alkalmazási feltételek és adateltérések
| Sorvégi lezárás | A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni. |
|---|---|
| Önálló alapkapocs és fényképi méretek | A táblázat 69 mm magasságot és 28,5 mm DIN-sín feletti mélységet nevez meg. A fényképen 69 mm /2,72 inch vízszintes és 28,5 mm /1,12 inch függőleges méretvonal szerepel, 46 mm /1,81 inch külön vízszintes részmérettel. |
| Villamos minősítések | Az IEC/EN értékek III/3 feltételhez tartoznak; a más kategóriákhoz üresen hagyott mezők nem azonos minősítésű névleges adatok. |
| Dugóval szemléltetett összeállítás méretei | A dugóval és oldalsó retesszel ábrázolt összeállítás felső vízszintes mérete 74,5 mm; részméretei 46 és 18,3 mm. Az alsó alapkapocsméret 69 mm. A függőleges összeállítási méret 83,5 mm, a jelölt részméretek 30 és 28,5 mm. Ezek nem a csupasz alapkapocs önálló befoglaló méretei. |
| Kétvezetékes anyacsatlakozó és lépcsőzetes áthidalás | A termék saját biztonsági előírása tiltja a lépcsőzetes áthidaló alapkapocsba helyezését kétvezetékes anyacsatlakozó használatakor. A kezelési rész családábrája kétvezetékes anyacsatlakozó lépcsőzetes közösítését és alapkapcsok rövidrezáró áthidalását is szemlélteti; ebből nem következik a saját tiltás feloldása. |
| Betáp sorkapocs családpéldája | A gyártó legfeljebb 10 mm² /8 AWG betáp sorkapocs redukáló áthidalóval történő közösítését mutatja. A 10 mm² /8 AWG a példabeli betápkapocsra vonatkozik, a 769-251 saját 4 mm² vezetékhatárát nem írja felül. |
| Csatlakozási pontok számlálása | Az összesített mező 2 csatlakozási pontot nevez meg, míg a csatlakozás 1 rész 2, a csatlakozás 2 rész 1 pontot közöl. A külön mezők megőrzése mellett nem képezhető ezekből új összesített érték. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Railway – WAGO | Z00004428.000; Railway Ready piktogram |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-101 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-101/141-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-110/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-111/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 11 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-112/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 12 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-113/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 13 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-114/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 14 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-115/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 15 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-102/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 2 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-103/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 3 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-104/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-105/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 5 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-106/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-107/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 7 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-108/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 8 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-109/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 9 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
| 769-121 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges vég-/válaszlapok
| 769-321 | Vég- és válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 769-320 | Vég- és válaszlap; 1,1 mm vastag; szürke |
Opcionális kiegészítők
| 280-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szükséges sorlezárás és a gyártói jelölési példa
| 209-191 | Elválasztólap; sorvégi lezáráshoz a 249-117 alternatívája |
|---|---|
| 249-117 | 10 mm széles végbak; sorvégi lezáráshoz a 209-191 alternatívája |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

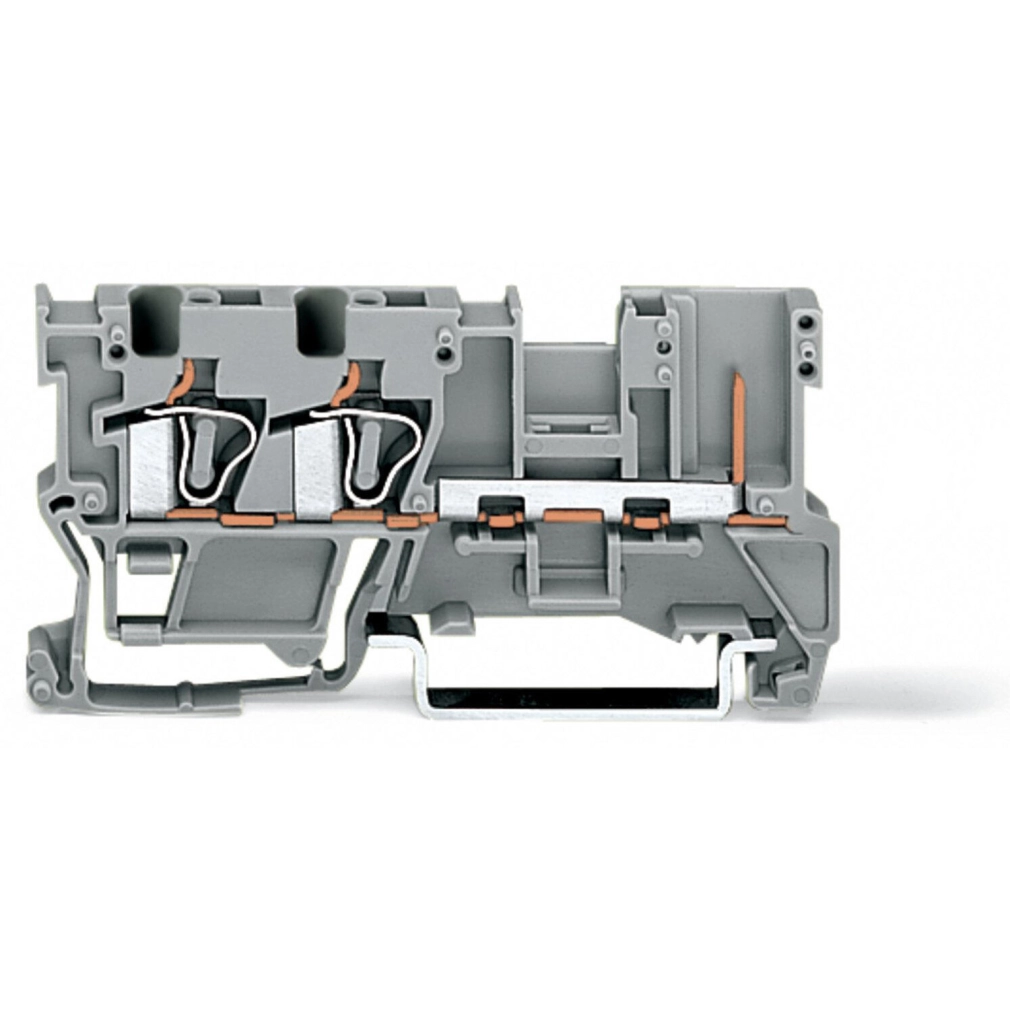

Wago 769-251 2 vezeték/1 tűs dugaszolható átmenő sorkapocs, 4 mm², CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke használati útmutató
Sorvégi biztonsági feltétel
A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni.
Alapkapcsok szerelése
1
Pattintsd a dugaszolható alapkapcsokat külön-külön a DIN-sínre, majd csúsztasd össze őket.
2
A szerelvényt egy sorkapocs oldalirányú elcsúsztatásával nyisd ki, majd a kioldókar segítségével vedd ki a sorkapcsot.
Vezeték csatlakoztatása
A csupaszolási hossz 8–9 mm. A vezetéket 3,5 × 0,5 mm pengéjű működtetőszerszámmal helyezd be vagy távolítsd el a CAGE CLAMP csatlakozásból.
Közösítés feltételei
A termék saját biztonsági előírása tiltja a lépcsőzetes áthidaló alapkapocsba helyezését kétvezetékes anyacsatlakozó használatakor. A kezelési rész családábrája kétvezetékes anyacsatlakozó lépcsőzetes közösítését és alapkapcsok rövidrezáró áthidalását is szemlélteti; ebből nem következik a saját tiltás feloldása.
A gyártó lépcsőzetes és fésűs áthidalókat, rövidrezáró és dugaszolható vezetékáthidalókat is bemutat, elválasztólapon keresztüli közösítéssel. Az áthidalóknak teljesen behelyezett állapotban kell lenniük. A kétvezetékes anyacsatlakozóhoz tartozó tiltást tartsd be.
Kódolás
Pattintsd a kódolólábat a megfelelő irányban az alapkapocsba. A gyártói kép a kódolóláb eltávolítását is bemutatja.
Anyacsatlakozó rögzítése
Az anyacsatlakozót a sorkapocs oldalán lévő rögzítőfüllel rögzítsd.
Ellenőrzés
A gyártó 280-4.. vizsgálóadapter-családdal történő ellenőrzést nevez meg. A részleges kód nem jelöl önmagában egyetlen konkrét adaptert.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
