Wago 769-176/000-006 1 vezeték/1 tűs dugaszolható sorkapocs, 4 mm², CAGE CLAMP, kék
RRP:592 Ft/db
459 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
428 Ft/db
nettó 337 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

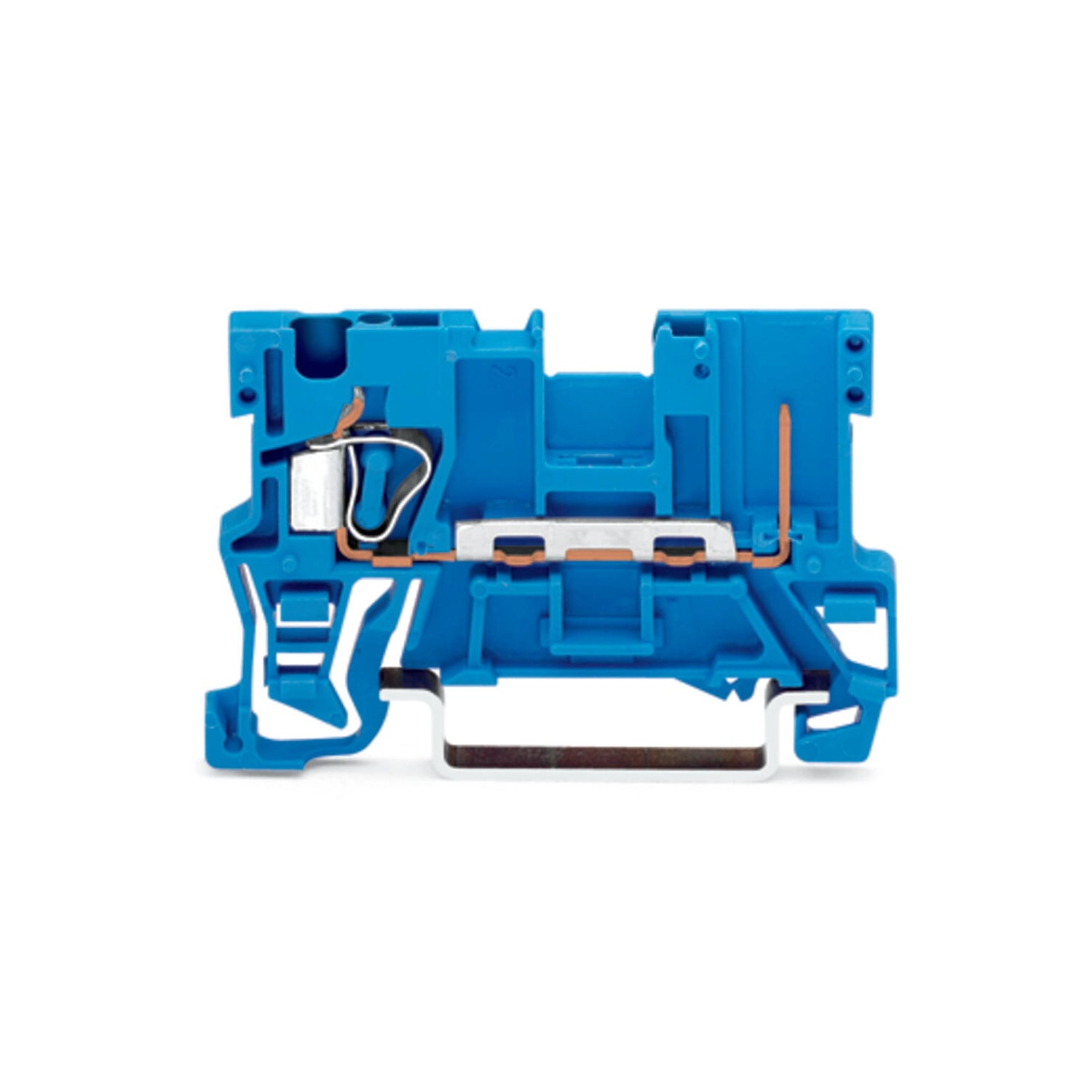

Átmenő sorkapocs, 769-es sorozat, kék. A Wago 769-176/000-006 átmenő sorkapoccsal a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csupaszítási hossza 8–9 mm legyen. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a villamos vezetők gyors és biztonságos csatlakoztatására. A típustól függően hagyományos átmenő vezetékezésre vagy potenciálelosztásra alkalmazhatók. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A CAGE CLAMP® univerzális csatlakozási megoldás a csatlakozástechnika és a villamos összeköttetések területén. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². CAGE CLAMP® – ipari szabvány a csatlakozástechnikában. A kompakt, dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható.
A Wago 769-176/000-006 kék átmenő X-COM dugaszolható alapkapocs egy vezetékcsatlakozással, egy potenciállal és 4 mm² névleges keresztmetszettel készül. CAGE CLAMP-csatlakozása működtetőszerszámmal kezelhető, DIN35 ×15 és DIN35 ×7,5 sínre rögzíthető. IEC/EN60947-7-1 szerint, III. túlfeszültségi kategória és 3. szennyezettségi fok mellett névleges adatai 500 V, 6 kV és 32 A. Kétvezetékes anyacsatlakozó mellett az alapkapocsba lépcsőzetes áthidaló nem szerelhető.
Villamos és csatlakozási adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III/3 feltétel | III. túlfeszültségi kategória; 3. szennyezettségi fok |
| Névleges feszültség, III/3 | 500 V |
| Névleges feszültségimpulzus, III/3 | 6 kV |
| Névleges áram, III/3 | 32 A |
| III/2 és II/2 villamos értékek | Nincs számszerű érték megadva. |
| Teljesítményveszteség potenciálonként | 1,024 W; 32 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| Összes vezetékcsatlakozási pont | 1 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozás 1 | CAGE CLAMP; 1 csatlakozási pont |
| Csatlakozás 2 külön pontszáma | 1 |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² /12 AWG |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |

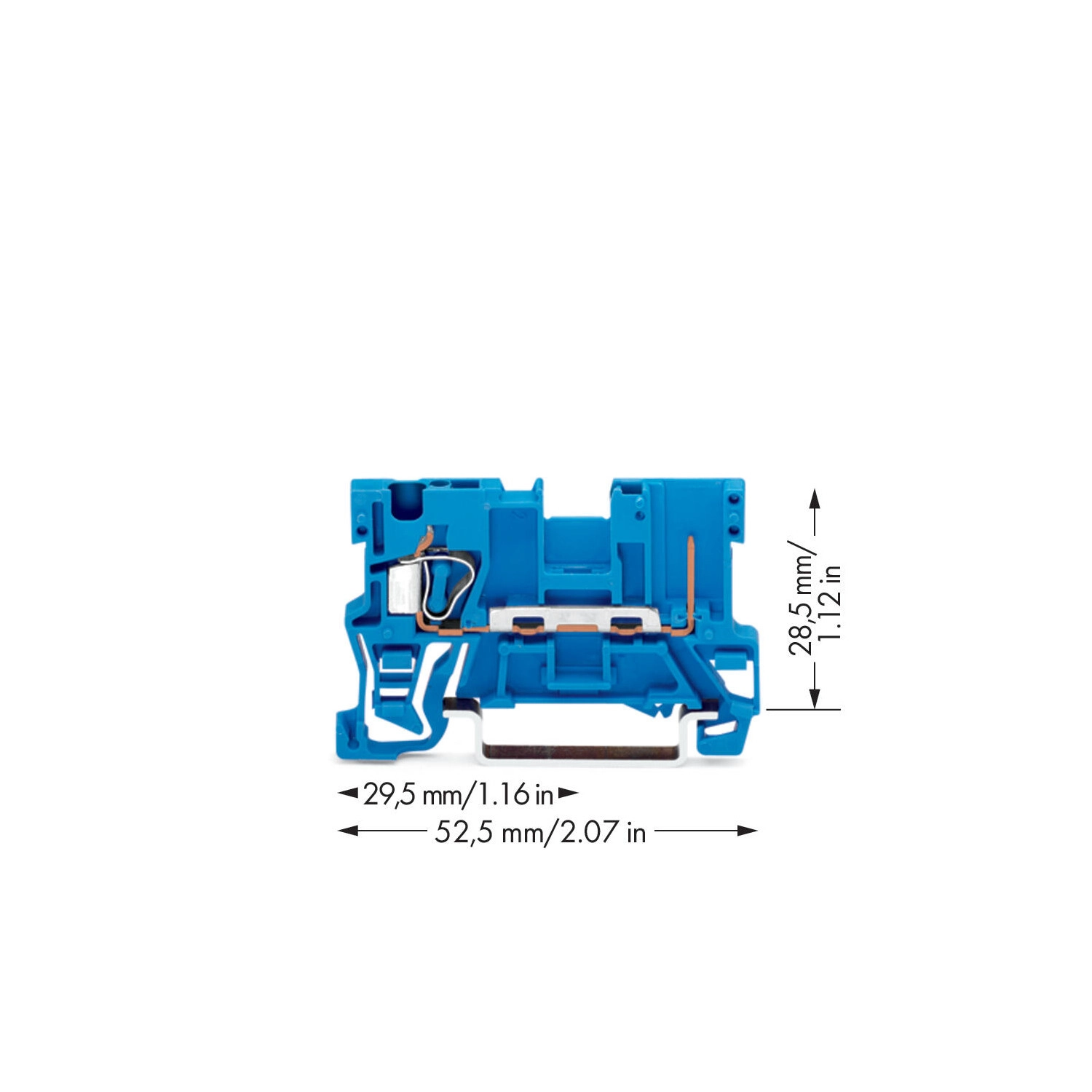

Méretek, anyagok és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 52,5 mm /2,067 inch |
| Mélység a DIN-sín felső részétől | 28,5 mm /1,122 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN35 ×15 és DIN35 ×7,5 sín |
| Jelölési szint | Középső jelölés |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,091 MJ |
| Tömeg | 5,3 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
| Csomagolás típusa | Doboz |
Biztonság és alkalmazási korlátozások
| Sorkapocssor lezárása | Az X-COM sorkapocssor végén 209-191 elválasztólap vagy 249-117, 10 mm-es végrögzítő szükséges. |
|---|---|
| Kétvezetékes anyacsatlakozó melletti korlátozás | Kétvezetékes anyacsatlakozó használatakor az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
Egyedi adatok és családi példák hatóköre
| A csatlakozási pontok külön adatmezői | Az összes csatlakozási pont száma 1; az 1. csatlakozásnál 1, a külön 2. csatlakozásnál szintén 1 szerepel. A külön adatmezők nem összeadott kétvezetékes kapacitást jelentenek. |
|---|---|
| Az alapkapocs saját rajzméretei | Az alapkapocs ábráján 52,5 mm /2,07 inch, 29,5 mm /1,16 inch és 28,5 mm /1,12 inch szerepel. A táblázat 52,5 mm-hez 2,067 inch, 28,5 mm-hez 1,122 inch adatot közöl; az eltérő pontosságú inch-megadások külön értékek. |
| A készülék és a betápsorkapcsos családi példa | A saját névleges keresztmetszet 4 mm² /12 AWG. A családi kezelési képen szereplő, legfeljebb 10 mm² /8 AWG betápsorkapocs redukáló áthidalós példája külön komponens; nem ennek az alapkapocsnak a vezetékhatára. |
| Alapkapocs és anyacsatlakozó közösítése | A lépcsőzetes áthidaló tiltása az alapkapocsra vonatkozik kétvezetékes anyacsatlakozó mellett. A családi képen a kétvezetékes anyacsatlakozó saját közösítése és az alapkapcsok rövidrezáró összekötése külön példa; nem oldja fel a saját korlátozást. |
| Ellendarabok színe | A 769-101/000-006 egyenes aljzat kék; a 769-101/022-000 döntött aljzat és a 769-121 kétvezetékes aljzat szürke. Ezek a kapcsolódó alkatrészek saját színei. |
Gyártói szerelési és kezelési műveletek
| Sínre szerelés | Pattintsd rá külön-külön az alapkapcsokat a DIN-sínre, majd csúsztasd össze őket. |
|---|---|
| Eltávolítás a szerelvényből | Egy sorkapocs oldalirányú elcsúsztatásával nyisd meg a sort; a kioldókar segítségével vedd ki a sorkapcsot. |
| Vezeték behelyezése és eltávolítása | 3,5 ×0,5 mm élű működtetőszerszámmal; CAGE CLAMP-csatlakozás |
| Kódolóláb | A megfelelő irányban pattintsd az alapkapocsba. Az eltávolítást a gyártói kép működtetőszerszámmal mutatja. |
| Anyacsatlakozó rögzítése | A sorkapocs oldalán lévő rögzítőfüllel |
| Áthidaló behelyezése | Az adott elrendezéshez megengedett lépcsőzetes vagy fésűs áthidalót nyomd lefelé a teljes behelyezésig. Kétvezetékes anyacsatlakozó mellett az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
| Vezetékes és rövidrezáró összekötés | A családi kezelési példa dugaszolható vezetékáthidalót vagy rövidrezáró áthidalót mutat, akár elválasztólapon keresztül is. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7626 |
|---|---|
| CSA – CSA Group | C22.2;1101144 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947;2190419.01 |
| UL – Underwriters Laboratories Inc. | UL1059;E45172 |
| UL – Underwriters Laboratories Inc. | UL1977;20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway;Z00004428.000 |
Csatlakozó ellendarabok
| 769-101/000-006 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; kék |
|---|---|
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
| 769-121 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges kiegészítők
| 769-308 | Vég- és válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 769-307 | Vég- és válaszlap; 1,1 mm vastag; szürke |
Opcionális kiegészítők
| 280-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5–4 mm² sorkapcsokhoz alkalmas; szürke |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; ónozott; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szükséges sorvégi biztonsági elemek
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm; a vezetékcsatlakozás 0,08–4 mm² rézvezetőhöz használható.
Mivel kell lezárni a sort?
Az X-COM sorkapocssor végén 209-191 elválasztólap vagy 249-117, 10 mm-es végrögzítő szükséges.
Mekkora az alapkapocs magassága?
52,5 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-176/000-006
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,26 g/db
Cikkszám
4045454871703

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-176/000-006 1 vezeték/1 tűs dugaszolható sorkapocs, 4 mm², CAGE CLAMP, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-176/000-006 |
| GTIN / EAN | 4045454871703 |
| Terméktípus | X-COM dugaszolható átmenő alapkapocs |
Villamos és csatlakozási adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III/3 feltétel | III. túlfeszültségi kategória; 3. szennyezettségi fok |
| Névleges feszültség, III/3 | 500 V |
| Névleges feszültségimpulzus, III/3 | 6 kV |
| Névleges áram, III/3 | 32 A |
| III/2 és II/2 villamos értékek | Nincs számszerű érték megadva. |
| Teljesítményveszteség potenciálonként | 1,024 W; 32 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| Összes vezetékcsatlakozási pont | 1 |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozás 1 | CAGE CLAMP; 1 csatlakozási pont |
| Csatlakozás 2 külön pontszáma | 1 |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² /12 AWG |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 5 mm /0,197 inch |
|---|---|
| Magasság | 52,5 mm /2,067 inch |
| Mélység a DIN-sín felső részétől | 28,5 mm /1,122 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN35 ×15 és DIN35 ×7,5 sín |
| Jelölési szint | Középső jelölés |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,091 MJ |
| Tömeg | 5,3 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
| Csomagolás típusa | Doboz |
Biztonság és alkalmazási korlátozások
| Sorkapocssor lezárása | Az X-COM sorkapocssor végén 209-191 elválasztólap vagy 249-117, 10 mm-es végrögzítő szükséges. |
|---|---|
| Kétvezetékes anyacsatlakozó melletti korlátozás | Kétvezetékes anyacsatlakozó használatakor az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
Egyedi adatok és családi példák hatóköre
| A csatlakozási pontok külön adatmezői | Az összes csatlakozási pont száma 1; az 1. csatlakozásnál 1, a külön 2. csatlakozásnál szintén 1 szerepel. A külön adatmezők nem összeadott kétvezetékes kapacitást jelentenek. |
|---|---|
| Az alapkapocs saját rajzméretei | Az alapkapocs ábráján 52,5 mm /2,07 inch, 29,5 mm /1,16 inch és 28,5 mm /1,12 inch szerepel. A táblázat 52,5 mm-hez 2,067 inch, 28,5 mm-hez 1,122 inch adatot közöl; az eltérő pontosságú inch-megadások külön értékek. |
| A készülék és a betápsorkapcsos családi példa | A saját névleges keresztmetszet 4 mm² /12 AWG. A családi kezelési képen szereplő, legfeljebb 10 mm² /8 AWG betápsorkapocs redukáló áthidalós példája külön komponens; nem ennek az alapkapocsnak a vezetékhatára. |
| Alapkapocs és anyacsatlakozó közösítése | A lépcsőzetes áthidaló tiltása az alapkapocsra vonatkozik kétvezetékes anyacsatlakozó mellett. A családi képen a kétvezetékes anyacsatlakozó saját közösítése és az alapkapcsok rövidrezáró összekötése külön példa; nem oldja fel a saját korlátozást. |
| Ellendarabok színe | A 769-101/000-006 egyenes aljzat kék; a 769-101/022-000 döntött aljzat és a 769-121 kétvezetékes aljzat szürke. Ezek a kapcsolódó alkatrészek saját színei. |
Gyártói szerelési és kezelési műveletek
| Sínre szerelés | Pattintsd rá külön-külön az alapkapcsokat a DIN-sínre, majd csúsztasd össze őket. |
|---|---|
| Eltávolítás a szerelvényből | Egy sorkapocs oldalirányú elcsúsztatásával nyisd meg a sort; a kioldókar segítségével vedd ki a sorkapcsot. |
| Vezeték behelyezése és eltávolítása | 3,5 ×0,5 mm élű működtetőszerszámmal; CAGE CLAMP-csatlakozás |
| Kódolóláb | A megfelelő irányban pattintsd az alapkapocsba. Az eltávolítást a gyártói kép működtetőszerszámmal mutatja. |
| Anyacsatlakozó rögzítése | A sorkapocs oldalán lévő rögzítőfüllel |
| Áthidaló behelyezése | Az adott elrendezéshez megengedett lépcsőzetes vagy fésűs áthidalót nyomd lefelé a teljes behelyezésig. Kétvezetékes anyacsatlakozó mellett az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
| Vezetékes és rövidrezáró összekötés | A családi kezelési példa dugaszolható vezetékáthidalót vagy rövidrezáró áthidalót mutat, akár elválasztólapon keresztül is. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7626 |
|---|---|
| CSA – CSA Group | C22.2;1101144 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947;2190419.01 |
| UL – Underwriters Laboratories Inc. | UL1059;E45172 |
| UL – Underwriters Laboratories Inc. | UL1977;20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway;Z00004428.000 |
Csatlakozó ellendarabok
| 769-101/000-006 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; kék |
|---|---|
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
| 769-121 | 2 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm lábtávolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges kiegészítők
| 769-308 | Vég- és válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 769-307 | Vég- és válaszlap; 1,1 mm vastag; szürke |
Opcionális kiegészítők
| 280-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1,5–4 mm² sorkapcsokhoz alkalmas; szürke |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; ónozott; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Szükséges sorvégi biztonsági elemek
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-176/000-006 1 vezeték/1 tűs dugaszolható sorkapocs, 4 mm², CAGE CLAMP, kék használati útmutató
Saját típus biztonsági feltételei
| Sorkapocssor lezárása | Az X-COM sorkapocssor végén 209-191 elválasztólap vagy 249-117, 10 mm-es végrögzítő szükséges. |
|---|---|
| Kétvezetékes anyacsatlakozó melletti korlátozás | Kétvezetékes anyacsatlakozó használatakor az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
Szerelés a DIN-sínre
1
Pattintsd az alapkapcsokat külön-külön a DIN-sínre.
2
Csúsztasd össze a sínre pattintott alapkapcsokat.
Eltávolítás
1
Egy sorkapocs oldalirányú elcsúsztatásával nyisd meg a szerelvényt.
2
A kioldókar segítségével vedd ki a sorkapcsot.
Vezeték csatlakoztatása
Rézvezetőhöz, 0,08–4 mm² /28–12 AWG tartományban; csupaszolás 8–9 mm. A vezetéket 3,5 ×0,5 mm élű működtetőszerszámmal helyezd be, illetve távolítsd el a CAGE CLAMP-pontból.
Kódolás és rögzítés
| Kódolóláb | A megfelelő irányban pattintsd az alapkapocsba. Az eltávolítást a gyártói kép működtetőszerszámmal mutatja. |
|---|---|
| Anyacsatlakozó rögzítése | A sorkapocs oldalán lévő rögzítőfüllel |
Közösítés
| Áthidaló behelyezése | Az adott elrendezéshez megengedett lépcsőzetes vagy fésűs áthidalót nyomd lefelé a teljes behelyezésig. Kétvezetékes anyacsatlakozó mellett az alapkapocsba lépcsőzetes áthidaló nem szerelhető. |
|---|---|
| Vezetékes és rövidrezáró összekötés | A családi kezelési példa dugaszolható vezetékáthidalót vagy rövidrezáró áthidalót mutat, akár elválasztólapon keresztül is. |
Egyedi feltételek és eltérő megadások
| A csatlakozási pontok külön adatmezői | Az összes csatlakozási pont száma 1; az 1. csatlakozásnál 1, a külön 2. csatlakozásnál szintén 1 szerepel. A külön adatmezők nem összeadott kétvezetékes kapacitást jelentenek. |
|---|---|
| Az alapkapocs saját rajzméretei | Az alapkapocs ábráján 52,5 mm /2,07 inch, 29,5 mm /1,16 inch és 28,5 mm /1,12 inch szerepel. A táblázat 52,5 mm-hez 2,067 inch, 28,5 mm-hez 1,122 inch adatot közöl; az eltérő pontosságú inch-megadások külön értékek. |
| A készülék és a betápsorkapcsos családi példa | A saját névleges keresztmetszet 4 mm² /12 AWG. A családi kezelési képen szereplő, legfeljebb 10 mm² /8 AWG betápsorkapocs redukáló áthidalós példája külön komponens; nem ennek az alapkapocsnak a vezetékhatára. |
| Alapkapocs és anyacsatlakozó közösítése | A lépcsőzetes áthidaló tiltása az alapkapocsra vonatkozik kétvezetékes anyacsatlakozó mellett. A családi képen a kétvezetékes anyacsatlakozó saját közösítése és az alapkapcsok rövidrezáró összekötése külön példa; nem oldja fel a saját korlátozást. |
| Ellendarabok színe | A 769-101/000-006 egyenes aljzat kék; a 769-101/022-000 döntött aljzat és a 769-121 kétvezetékes aljzat szürke. Ezek a kapcsolódó alkatrészek saját színei. |
