Wago 769-104/022-000 döntött anyacsatlakozó, 4 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke
RRP:1 882 Ft/db
1 459 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 360 Ft/db
nettó 1 071 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, CAGE CLAMP® csatlakozástechnika. A Wago 769-104/022-000 anyacsatlakozó villamos szerelésekhez készült. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 20 × 37,1 × 26,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet 0,08–4 mm². A termék legfeljebb 4 potenciál egyszerű csatlakoztatását teszi lehetővé. A kompakt anyacsatlakozó 4 csatlakozási ponttal rendelkezik, kezelőszerszámmal működtethető, és biztonságos, gyors szerelést tesz lehetővé.

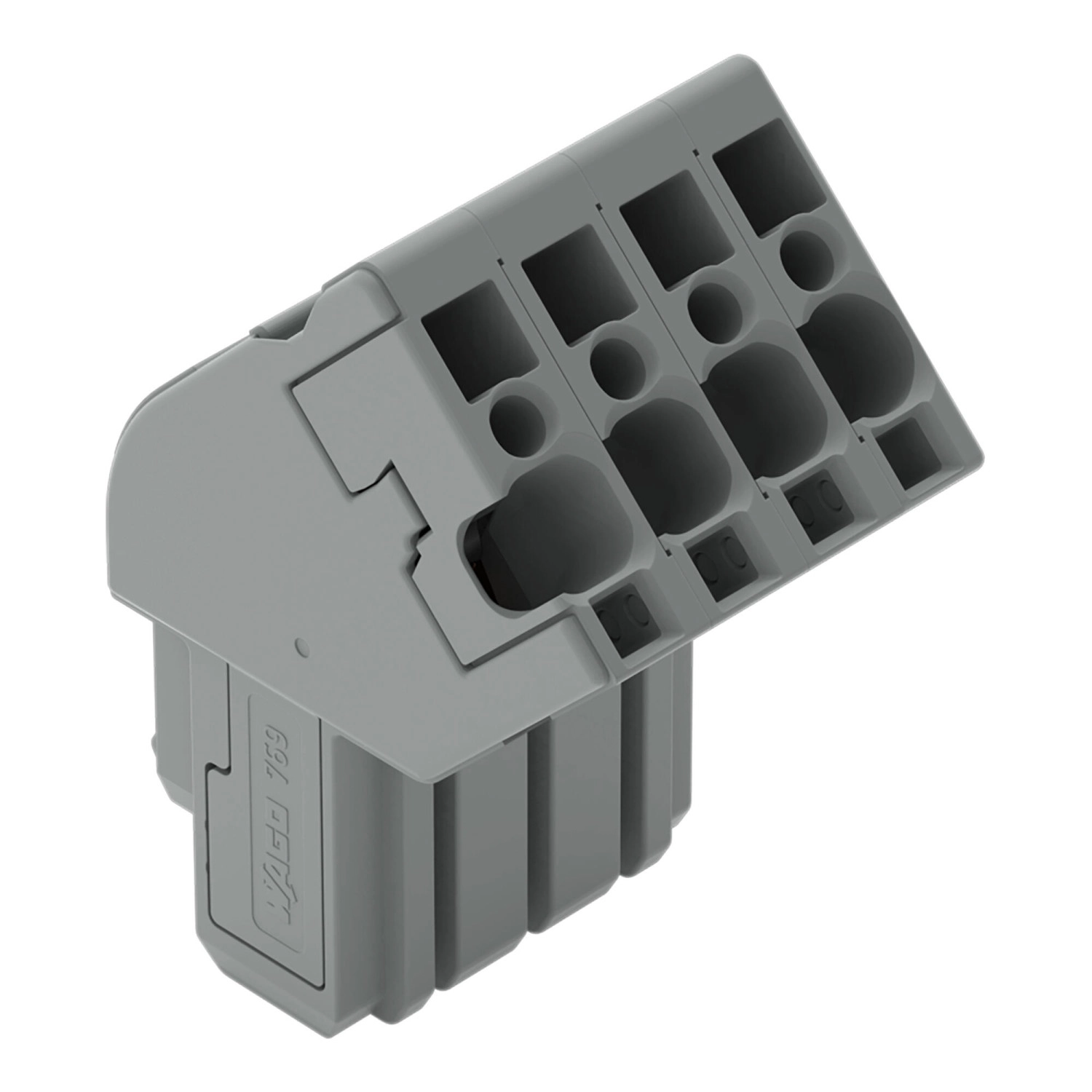

A Wago 769-104/022-000 szürke, négypólusú, döntött CAGE CLAMP® anyacsatlakozó 4 mm² névleges keresztmetszettel és 5 mm lábtávolsággal. Rézvezetékhez, 0,08–4 mm² tartományban használható, felső bekötéssel. A bekötési irány az illesztéshez képest 45°.
Villamos adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| III/2 és II/2 kategória | Nincs névleges érték megadva |
Csatlakozás, kialakítás és környezeti feltételek
| Kivitel | Döntött, kódolólábakkal |
|---|---|
| Pólusszám | 4 |
| Csatlakozási pontok és potenciálok száma | 4 / 4 |
| Csatlakozás | CAGE CLAMP®; működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozás | Felső bekötés |
| Bekötési irány az illesztéshez képest | 45° |
| Lábtávolság és modulszélesség | 5 mm / 0,197 inch |
| Magasság | 37,1 mm / 1,461 inch |
| Mélység | 26,5 mm / 1,043 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Közvetlen földelési pont DIN-sínhez/furathoz/készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| Lábtávolság-vesztés nélkül dugaszolható | Igen |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,159 MJ |
| Tömeg | 9,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Szélességi megadások összevetése
| Szélesség milliméterben | 20 mm |
|---|---|
| A szélesség sorában közölt inch-adat | 1,969 inch |
| Mértékegység-eltérés | A két szélességi megadás nem egymás átváltása. A 20 mm-es méret az általános termékleírásban is szerepel; az inch-adat külön, eltérő megadásként olvasandó. |
Biztonsági feltételek
| Csatlakoztatás és bontás | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozók feszültség, illetve terhelés alatti csatlakoztatása és bontása tilos. |
|---|---|
| Kódolás | Az első és az utolsó kódolólábat nem szabad eltávolítani, további rögzítőfület nem szabad használni. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| ABS | EN60947; 24-0152298-PDA |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-1604 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 4 pólusú; szürke |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Hogyan kódolható?
Vágószerszámmal távolíthatók el a kódolólábak, az első és az utolsó láb megőrzésével; további rögzítőfül nem használható.
Mekkora a névleges árama?
IEC/EN61984 szerint, III/3 kategóriában 32 A; a hozzá tartozó feszültség 500 V.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-104/022-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,81 g/db
Cikkszám
4044918547543
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-104/022-000 döntött anyacsatlakozó, 4 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-104/022-000 |
| GTIN / EAN | 4044918547543 |
| Terméktípus | Döntött CAGE CLAMP anyacsatlakozó |
Villamos adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| III/2 és II/2 kategória | Nincs névleges érték megadva |
Csatlakozás, kialakítás és környezeti feltételek
| Kivitel | Döntött, kódolólábakkal |
|---|---|
| Pólusszám | 4 |
| Csatlakozási pontok és potenciálok száma | 4 / 4 |
| Csatlakozás | CAGE CLAMP®; működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozás | Felső bekötés |
| Bekötési irány az illesztéshez képest | 45° |
| Lábtávolság és modulszélesség | 5 mm / 0,197 inch |
| Magasság | 37,1 mm / 1,461 inch |
| Mélység | 26,5 mm / 1,043 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Közvetlen földelési pont DIN-sínhez/furathoz/készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| Lábtávolság-vesztés nélkül dugaszolható | Igen |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,159 MJ |
| Tömeg | 9,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Szélességi megadások összevetése
| Szélesség milliméterben | 20 mm |
|---|---|
| A szélesség sorában közölt inch-adat | 1,969 inch |
| Mértékegység-eltérés | A két szélességi megadás nem egymás átváltása. A 20 mm-es méret az általános termékleírásban is szerepel; az inch-adat külön, eltérő megadásként olvasandó. |
Biztonsági feltételek
| Csatlakoztatás és bontás | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozók feszültség, illetve terhelés alatti csatlakoztatása és bontása tilos. |
|---|---|
| Kódolás | Az első és az utolsó kódolólábat nem szabad eltávolítani, további rögzítőfület nem szabad használni. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1059; E45172 |
| UL | UL1977; 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| ABS | EN60947; 24-0152298-PDA |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-1604 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 4 pólusú; szürke |
| 769-412 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 4-től 5 pólusig; szürke |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-104/022-000 döntött anyacsatlakozó, 4 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke használati útmutató
Biztonsági feltételek
Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozók feszültség, illetve terhelés alatti csatlakoztatása és bontása tilos.
Vezeték előkészítése
Rézvezetékhez a csupaszolási hossz 8–9 mm. Tömör és finom elemi szálas vezetékből 0,08–4 mm² / 28–12 AWG csatlakoztatható.
Anyacsatlakozó kódolása
A kódolólábat vagy kódolólábakat vágószerszámmal távolítsd el. Az első és az utolsó kódolólábat ne távolítsd el, és ne használj további rögzítőfület.
Rögzítőfül és jelölés
A rögzítőfül zárható és kioldható. A CAGE CLAMP® anyacsatlakozót Mini-WSB Quick jelölőkkel jelölheted.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
