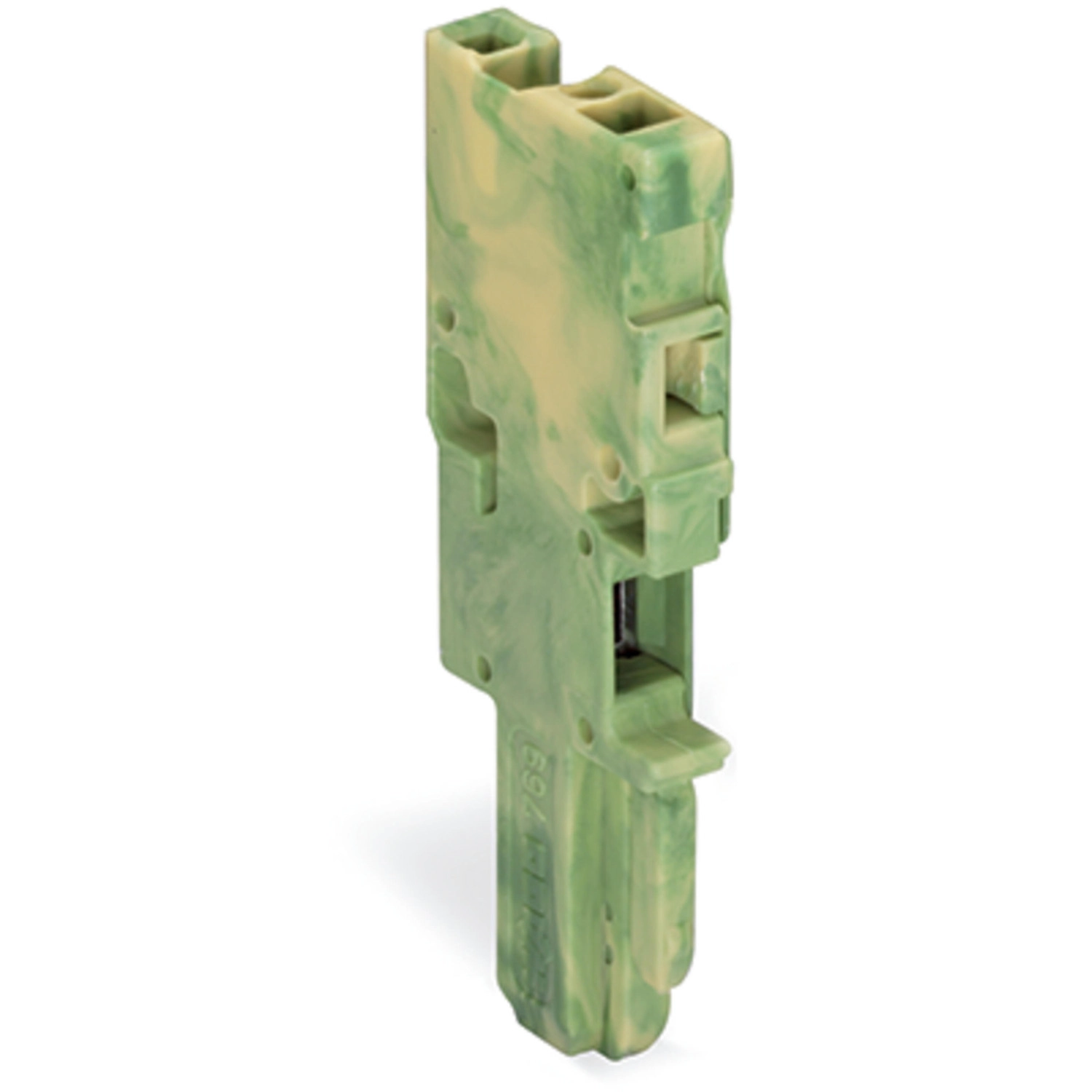

Wago 769-101/000-016 anyacsatlakozó, 1 pólusú, 4 mm², 5 mm, zöld-sárga
RRP:683 Ft/db
531 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
495 Ft/db
nettó 390 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, kezelőszerszámos működtetés. A Wago 769-101/000-016 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 5 × 45,2 × 18,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². CAGE CLAMP® – ipari szabvány a csatlakozástechnikában. Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások.
A Wago 769-101/000-016 zöld-sárga X-COM egyvezetékes anyacsatlakozó CAGE CLAMP-csatlakozással, 4 mm² névleges keresztmetszettel és egy pólussal készül. Az 5 mm-es modulszélességhez 45,2 mm magasság és 18,3 mm mélység tartozik. A rézvezető csatlakoztatása működtetőszerszámmal történik, 8–9 mm csupaszolás után. A saját villamos táblázat névleges értékeket nem ad meg; közvetlen sín- vagy készülékház-földelési pont nincs. Feszültség vagy terhelés alatt nem csatlakoztatható és nem bontható.
Villamos, csatlakozási és szerkezeti adatok
| IEC/EN61984; III/3 | A névleges feszültség, impulzusfeszültség és áram helyén egyaránt kötőjel szerepel. |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs megadott névleges feszültség, impulzusfeszültség vagy áram. |
| Összes csatlakozási pont | 1 |
| Potenciálok száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP; működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² /12 AWG |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |

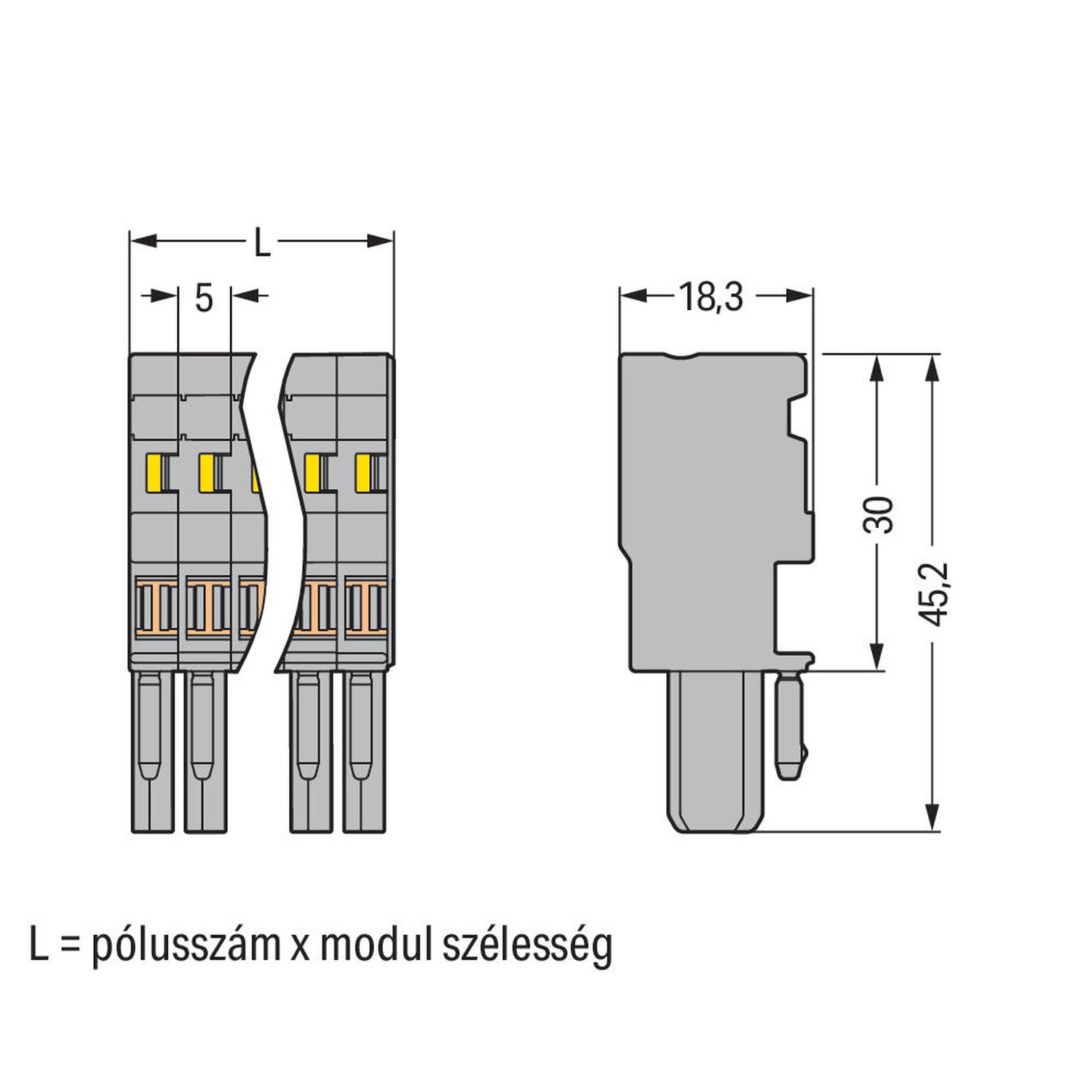

| Szélesség és modulszélesség | 5 mm /0,197 inch |
| Magasság | 45,2 mm /1,78 inch |
| Mélység | 18,3 mm /0,72 inch |
| Változtatható kódolás | Igen |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Hibás bekötés elleni védelem | Nincs |
| Dugaszolható a lábtávolság elvesztése nélkül | Igen |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,045 MJ |
| Tömeg | 3,2 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
| Csomagolás típusa | Doboz |
Egyedi megadások és alkalmazási feltételek
| Feszültség és terhelés | Az EN61984 szerint az árammegszakító képességgel nem rendelkező dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Saját elem és többpólusú összeállítás | A saját elem egy pólusú, 5 mm modulszélességű. A családi méretábrán L = pólusszám × modulszélesség; a 30 mm-es részméret külön a 45,2 mm-es teljes magasságtól szerepel. Az ábra többpólusú példája nem ennek az elemnek a pólusszáma. |
| Kódolás hatóköre | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
| Érvéghüvely megadása | Az érvéghüvelyes vezetékre megadott feltétel szó szerint: „a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni”. Ehhez nincs konkrét mm²-határ rendelve; az adott érvéghüvely–vezeték–kapocs kombinációt a gyártóval kell tisztázni. Az opcionális 2,5 mm²-es hüvely nem általános csatlakoztatási határ. |
| Rögzítőfül és kódolási példa | A 769-428 és 769-429 opcionális rögzítőfül. A kódolóláb-eltávolítással bemutatott családi kódolási példán ugyanakkor további rögzítőfül használata tilos; a tartozéklista nem oldja fel a korlátozást. |
| Zöld-sárga kivitel villamos adatai | A szín és a PE-ellendarabok listája nem helyettesít megadott névleges értéket: a saját villamos táblázat mindhárom kategóriájának minden névleges mezője kötőjel. Közvetlen sín-, furat- vagy készülékház-földelési pont nincs. |
Gyártói kezelési műveletek
| Vezeték behelyezése és eltávolítása | Működtetőszerszámmal a CAGE CLAMP-ponton; a vezetékhez képest 90°-os működtetés is lehetséges. |
|---|---|
| Oldalsó működtetés családi példái | Működtetőkaros és fogós működtetőszerszámos példák anyacsatlakozón. A képek nem jelentik a működtetőkar mellékeltségét. |
| Egyvezetékes anyacsatlakozók közösítése | Mini rövidrezáró áthidalókkal. |
| Kódolási feltételek | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
| Lezáró rendszer | Rögzítőfül zárása és kioldása működtetőszerszámmal, a családi kezelési képen. |
| Tehermentesítő használata | Az anyacsatlakozó eltávolítása a tehermentesítő laphoz kapcsolt vezetékköteggel; kizárólag feszültség- és terhelésmentesen. |
| Jelölés | Mini-WSB Quick jelölő az anyacsatlakozón. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL-7626 |
|---|---|
| CCA; EN61984 | 2190419.02 |
| CCA; IEC61984 | NL-47799/A1 |
| CSA; C22.2 | 1101144 |
| KEMA/KEUR; EN60947 | 2190419.01 |
| UL; UL1059 | E45172 |
| UL; UL1977 | 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| ABS; EN60947 | 24-0152298-PDA |
Csatlakozó ellendarabok
| 870-107 | 2 vezetékes/2 tűs, dugaszolható, emeletes tartósorkapocs; 2 vezetékes/2 tűs földelés dugaszolható sorkapocs; 2,5 mm²; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
|---|---|
| 870-157 | 4 tűs dugaszolható kétemeltes sorkapocs; 4 tűs földelő sorkapocs; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöldsárga |
| 870-137 | 4 vezetékes/4 tűs, emeletes dugaszolható sorkapocs; 4 vezetékes/4 tűs földelés dugaszolható sorkapocs; 2,5 mm²; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
| 870-1137 | Emeletes sorkapocs; 4 vezetékes földelő sorkapocs; 2,5 mm²; PE; jelölőtartó nélkül; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
| 769-237 | 1 vezeték/1 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-227 | 2 tűs földelő dugaszolható sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöld-sárga |
| 769-257 | 2 vezeték/1 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-217 | 2 vezeték/2 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-207 | 4 tűs földelő dugaszolható sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöld-sárga |
Opcionális kiegészítők
| 769-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 769-436 | Áthidaló fedél; 1 vezetékes anyacsatlakozóknak; 5 pólushoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | 1 pólusú műanyag elem; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 210-805 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; fehér |
| 210-805/000-002 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-429 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; narancssárga |
| 769-428 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
| 769-410 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a tömör és finom elemi szálas rézvezető tartománya 0,08–4 mm².
Bontható feszültség alatt?
Az EN61984 szerint az árammegszakító képességgel nem rendelkező dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos.
Eltávolítható az egypólusú elem kódolólába?
A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
zöld-sárga
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-101/000-016
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,17 g/db
Cikkszám
4044918471275
Vélemények (0)
Vásárlói vélemények
termék értékelése

Hasonló ajánlataink
Wago 769-101/000-016 anyacsatlakozó, 1 pólusú, 4 mm², 5 mm, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-101/000-016 |
| GTIN / EAN | 4044918471275 |
| Terméktípus | X-COM egyvezetékes anyacsatlakozó |
Villamos, csatlakozási és szerkezeti adatok
| IEC/EN61984; III/3 | A névleges feszültség, impulzusfeszültség és áram helyén egyaránt kötőjel szerepel. |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs megadott névleges feszültség, impulzusfeszültség vagy áram. |
| Összes csatlakozási pont | 1 |
| Potenciálok száma | 1 |
| Pólusszám | 1 |
| Csatlakozástechnika | CAGE CLAMP; működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² /12 AWG |
| Tömör vezeték | 0,08–4 mm² /28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² /28–12 AWG |
| Csupaszolási hossz | 8–9 mm /0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség és modulszélesség | 5 mm /0,197 inch |
| Magasság | 45,2 mm /1,78 inch |
| Mélység | 18,3 mm /0,72 inch |
| Változtatható kódolás | Igen |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Hibás bekötés elleni védelem | Nincs |
| Dugaszolható a lábtávolság elvesztése nélkül | Igen |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid, PA66 |
| UL94 gyúlékonysági osztály | V0 |
| Halogénmentes | Igen |
| Tűzterhelés | 0,045 MJ |
| Tömeg | 3,2 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
| Csomagolás típusa | Doboz |
Egyedi megadások és alkalmazási feltételek
| Feszültség és terhelés | Az EN61984 szerint az árammegszakító képességgel nem rendelkező dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Saját elem és többpólusú összeállítás | A saját elem egy pólusú, 5 mm modulszélességű. A családi méretábrán L = pólusszám × modulszélesség; a 30 mm-es részméret külön a 45,2 mm-es teljes magasságtól szerepel. Az ábra többpólusú példája nem ennek az elemnek a pólusszáma. |
| Kódolás hatóköre | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
| Érvéghüvely megadása | Az érvéghüvelyes vezetékre megadott feltétel szó szerint: „a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni”. Ehhez nincs konkrét mm²-határ rendelve; az adott érvéghüvely–vezeték–kapocs kombinációt a gyártóval kell tisztázni. Az opcionális 2,5 mm²-es hüvely nem általános csatlakoztatási határ. |
| Rögzítőfül és kódolási példa | A 769-428 és 769-429 opcionális rögzítőfül. A kódolóláb-eltávolítással bemutatott családi kódolási példán ugyanakkor további rögzítőfül használata tilos; a tartozéklista nem oldja fel a korlátozást. |
| Zöld-sárga kivitel villamos adatai | A szín és a PE-ellendarabok listája nem helyettesít megadott névleges értéket: a saját villamos táblázat mindhárom kategóriájának minden névleges mezője kötőjel. Közvetlen sín-, furat- vagy készülékház-földelési pont nincs. |
Gyártói kezelési műveletek
| Vezeték behelyezése és eltávolítása | Működtetőszerszámmal a CAGE CLAMP-ponton; a vezetékhez képest 90°-os működtetés is lehetséges. |
|---|---|
| Oldalsó működtetés családi példái | Működtetőkaros és fogós működtetőszerszámos példák anyacsatlakozón. A képek nem jelentik a működtetőkar mellékeltségét. |
| Egyvezetékes anyacsatlakozók közösítése | Mini rövidrezáró áthidalókkal. |
| Kódolási feltételek | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
| Lezáró rendszer | Rögzítőfül zárása és kioldása működtetőszerszámmal, a családi kezelési képen. |
| Tehermentesítő használata | Az anyacsatlakozó eltávolítása a tehermentesítő laphoz kapcsolt vezetékköteggel; kizárólag feszültség- és terhelésmentesen. |
| Jelölés | Mini-WSB Quick jelölő az anyacsatlakozón. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL-7626 |
|---|---|
| CCA; EN61984 | 2190419.02 |
| CCA; IEC61984 | NL-47799/A1 |
| CSA; C22.2 | 1101144 |
| KEMA/KEUR; EN60947 | 2190419.01 |
| UL; UL1059 | E45172 |
| UL; UL1977 | 20151210-E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004428.000 |
| ABS; EN60947 | 24-0152298-PDA |
Csatlakozó ellendarabok
| 870-107 | 2 vezetékes/2 tűs, dugaszolható, emeletes tartósorkapocs; 2 vezetékes/2 tűs földelés dugaszolható sorkapocs; 2,5 mm²; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
|---|---|
| 870-157 | 4 tűs dugaszolható kétemeltes sorkapocs; 4 tűs földelő sorkapocs; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöldsárga |
| 870-137 | 4 vezetékes/4 tűs, emeletes dugaszolható sorkapocs; 4 vezetékes/4 tűs földelés dugaszolható sorkapocs; 2,5 mm²; PE; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
| 870-1137 | Emeletes sorkapocs; 4 vezetékes földelő sorkapocs; 2,5 mm²; PE; jelölőtartó nélkül; belső közösítés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 2,50 mm²; zöld-sárga |
| 769-237 | 1 vezeték/1 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-227 | 2 tűs földelő dugaszolható sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöld-sárga |
| 769-257 | 2 vezeték/1 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-217 | 2 vezeték/2 tűs földelés dugaszolható sorkapocs; 4 mm²; DIN 35 x 15 és DIN 35 x 7,5 sínhez; CAGE CLAMP®; 4,00 mm²; zöldsárga |
| 769-207 | 4 tűs földelő dugaszolható sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; zöld-sárga |
Opcionális kiegészítők
| 769-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 769-436 | Áthidaló fedél; 1 vezetékes anyacsatlakozóknak; 5 pólushoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | 1 pólusú műanyag elem; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 210-805 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; fehér |
| 210-805/000-002 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; 3000 darab egy tekercsen; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-429 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; narancssárga |
| 769-428 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
| 769-410 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 1 pólusú; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.20. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-101/000-016 anyacsatlakozó, 1 pólusú, 4 mm², 5 mm, zöld-sárga használati útmutató
Biztonsági feltételek
Az EN61984 szerint az árammegszakító képességgel nem rendelkező dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos.
Vezeték csatlakoztatása
Rézvezetővel, 0,08–4 mm² /28–12 AWG tartományban, 8–9 mm csupaszolási hosszal. A CAGE CLAMP-pontba a vezetéket működtetőszerszámmal helyezd be, illetve ugyanígy távolítsd el. A vezetékhez képest 90°-os működtetés is lehetséges.
Érvéghüvelyes vezeték feltétele
Az érvéghüvelyes vezetékre megadott feltétel szó szerint: „a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni”. Ehhez nincs konkrét mm²-határ rendelve; az adott érvéghüvely–vezeték–kapocs kombinációt a gyártóval kell tisztázni. Az opcionális 2,5 mm²-es hüvely nem általános csatlakoztatási határ.
Kódolás és közösítés
| Egyvezetékes anyacsatlakozók közösítése | Mini rövidrezáró áthidalókkal. |
|---|---|
| Kódolási feltételek | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
Rögzítés, tehermentesítés és jelölés
| Lezáró rendszer | Rögzítőfül zárása és kioldása működtetőszerszámmal, a családi kezelési képen. |
|---|---|
| Tehermentesítő használata | Az anyacsatlakozó eltávolítása a tehermentesítő laphoz kapcsolt vezetékköteggel; kizárólag feszültség- és terhelésmentesen. |
| Jelölés | Mini-WSB Quick jelölő az anyacsatlakozón. |
Egyedi alkalmazási feltételek
| Saját elem és többpólusú összeállítás | A saját elem egy pólusú, 5 mm modulszélességű. A családi méretábrán L = pólusszám × modulszélesség; a 30 mm-es részméret külön a 45,2 mm-es teljes magasságtól szerepel. Az ábra többpólusú példája nem ennek az elemnek a pólusszáma. |
|---|---|
| Kódolás hatóköre | A többpólusú családi példán a kódolólábak vágószerszámmal eltávolíthatók, de az első és az utolsó kódolólábat meg kell tartani, és további rögzítőfül nem használható. Ez az egypólusú elemre nem jelent kódolóláb-eltávolítási engedélyt. |
| Érvéghüvely megadása | Az érvéghüvelyes vezetékre megadott feltétel szó szerint: „a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni”. Ehhez nincs konkrét mm²-határ rendelve; az adott érvéghüvely–vezeték–kapocs kombinációt a gyártóval kell tisztázni. Az opcionális 2,5 mm²-es hüvely nem általános csatlakoztatási határ. |
| Rögzítőfül és kódolási példa | A 769-428 és 769-429 opcionális rögzítőfül. A kódolóláb-eltávolítással bemutatott családi kódolási példán ugyanakkor további rögzítőfül használata tilos; a tartozéklista nem oldja fel a korlátozást. |
| Zöld-sárga kivitel villamos adatai | A szín és a PE-ellendarabok listája nem helyettesít megadott névleges értéket: a saját villamos táblázat mindhárom kategóriájának minden névleges mezője kötőjel. Közvetlen sín-, furat- vagy készülékház-földelési pont nincs. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
