A Wago 753-620 DALI Multi-Master DC/DC konverter a 753-647 modul tápellátását biztosítja. A 24 V SELV/PELV DC terepi betápból 18 V DC kimenetet ad; egy DALI-vonalhoz legfeljebb 200 mA használható. A slave-ek száma az adott DALI-rendszer fogyasztásától függ. A 12 mm széles konverter dugaszolható csatlakozós, a DALI Multi-Master modulhoz vezetékekkel kapcsolódik.
Villamos és működési adatok
| Alkalmazás | A 753-647 DALI Multi-Master modul tápellátása; a konverter vezetékkel kapcsolódik hozzá. |
|---|---|
| Kimeneti feszültség | 18 V DC, +V/−V, illetve +U/−U jelöléssel |
| Kimeneti áram | Legfeljebb 0,2 A = 200 mA egy DALI-vonal működtetéséhez |
| Rövidzárvédelem | Állandó rövidzárvédelem |
| DALI-eszközök száma | A maximális slave-szám az adott DALI-rendszer energiafogyasztásától függ; rögzített eszközszám nincs megadva. |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Terepi betáp | 24 V SELV/PELV DC, −25…+30%; tápsínérintkezőkön keresztül; késes betáplálás és rugós továbbítás |
| DALI-táp csatlakozása | 18 V DC a +U/−U CAGE CLAMP pontokon |
| Összáram, „rendszer-tápellátás” címkével | 200 mA; az adatlap e megnevezéssel közli, nem azonosítható automatikusan a DALI-vonal engedélyezett terhelésével. |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Tápsínérintkezők száma | 2 bejövő / 2 kimenő |
| Bemenet/kimenet vizsgálófeszültség | 1,5 kV |
| Dugaszolható kivitel tartozéka | A 753-as sorozathoz dugó is tartozik. |

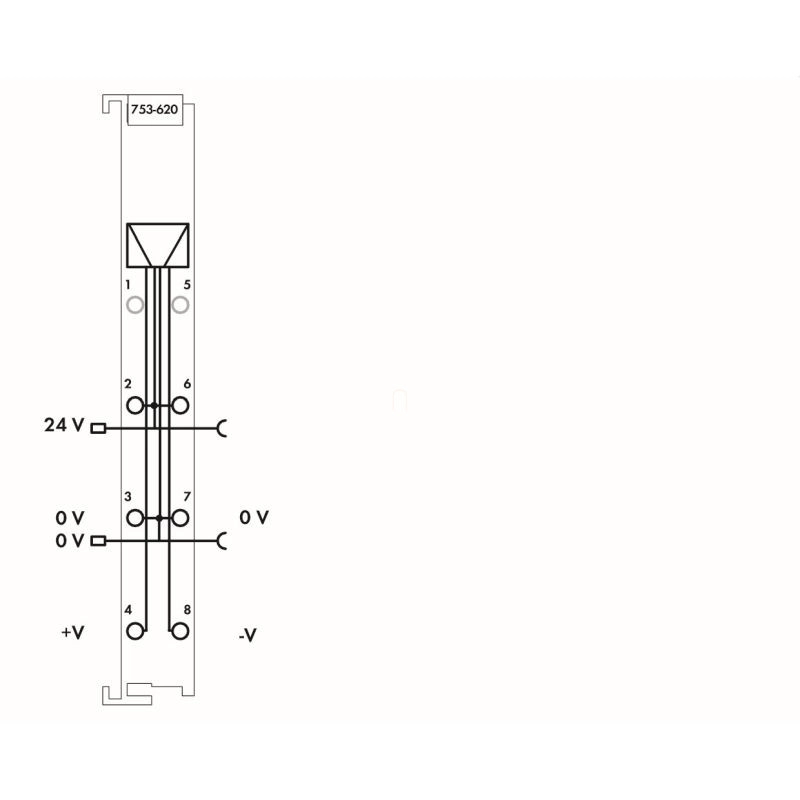

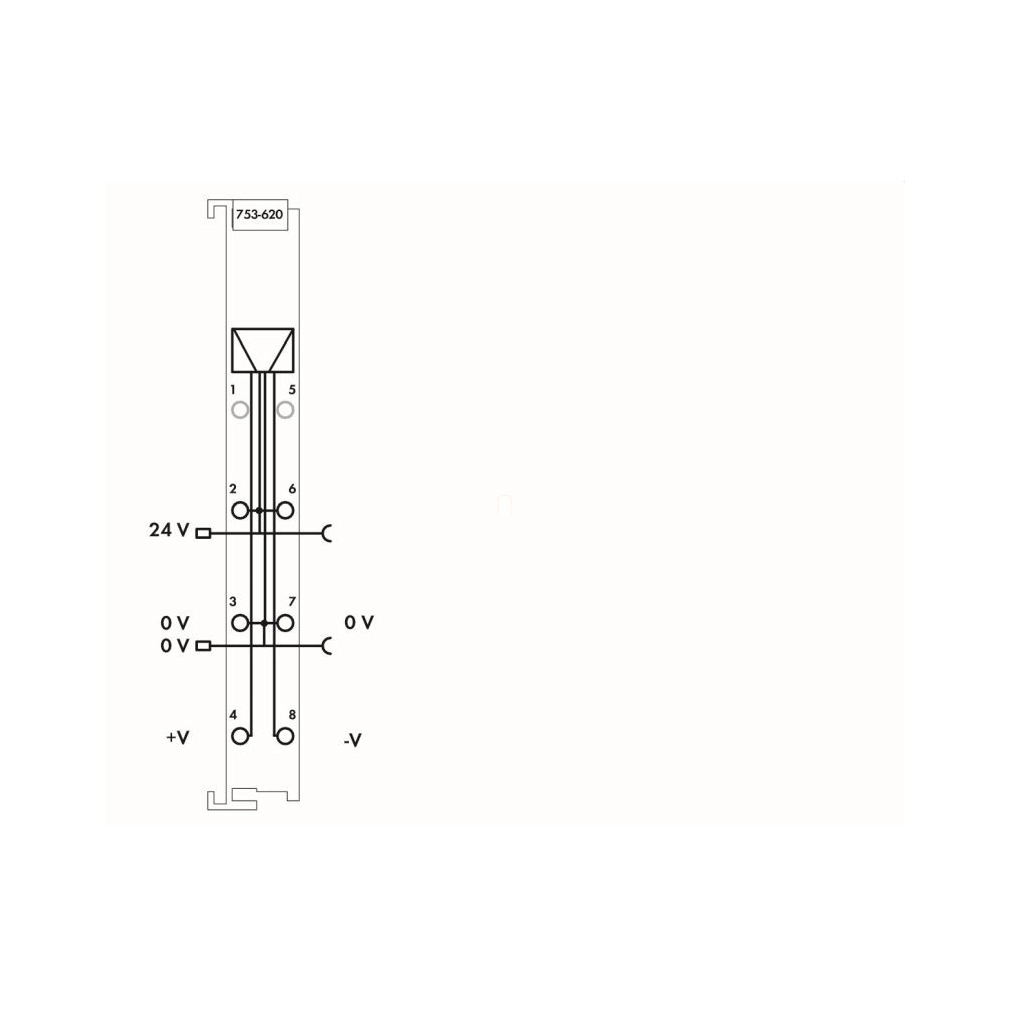

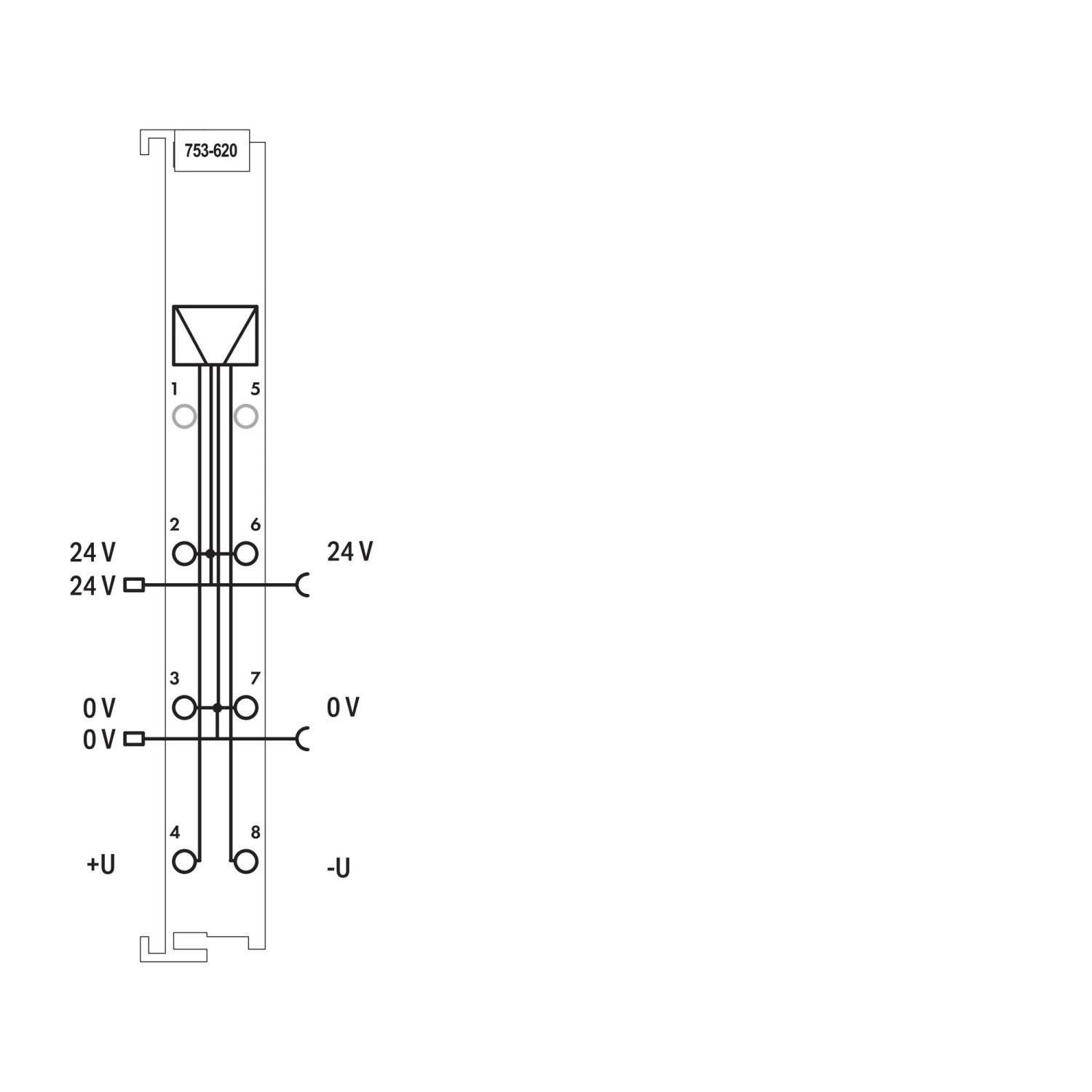

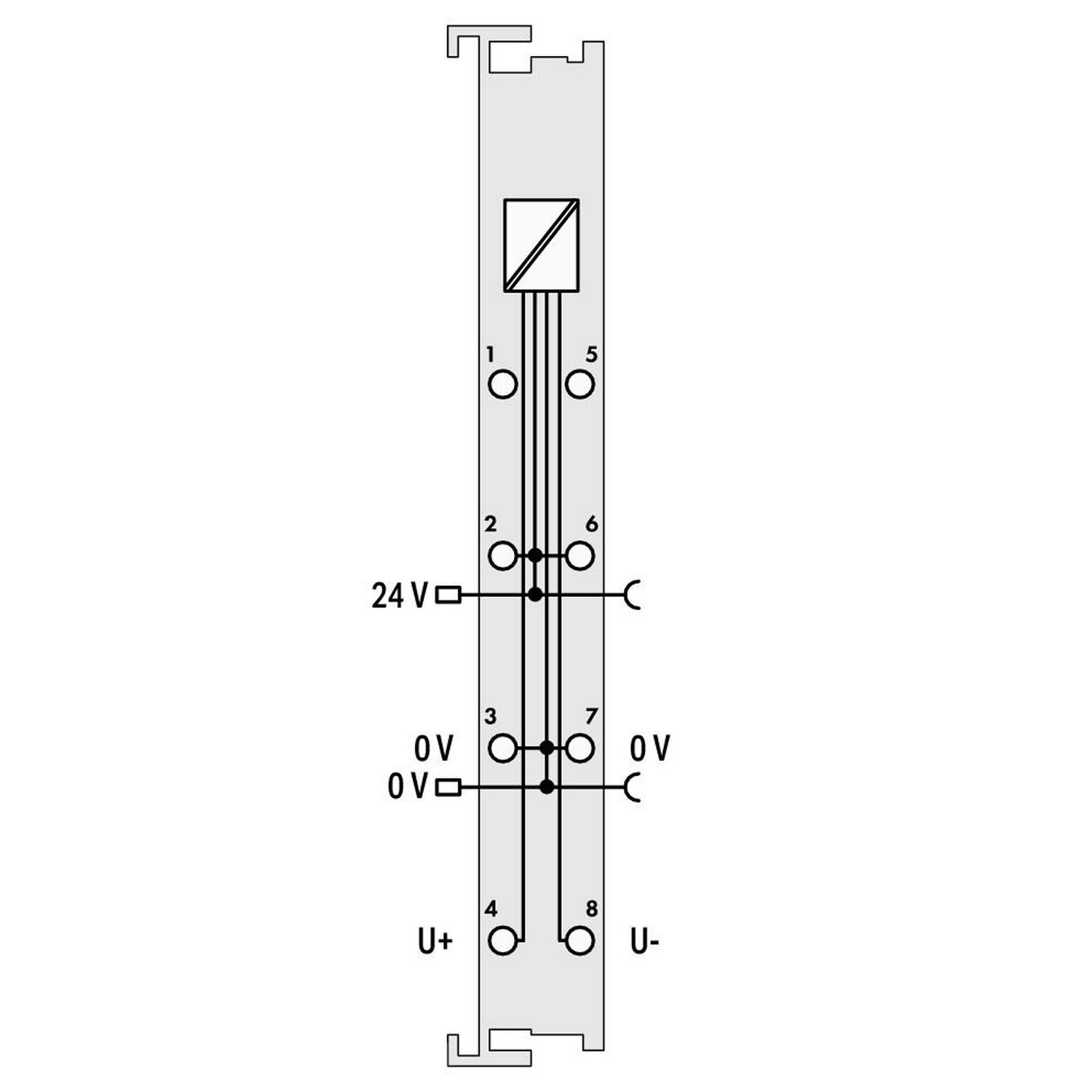

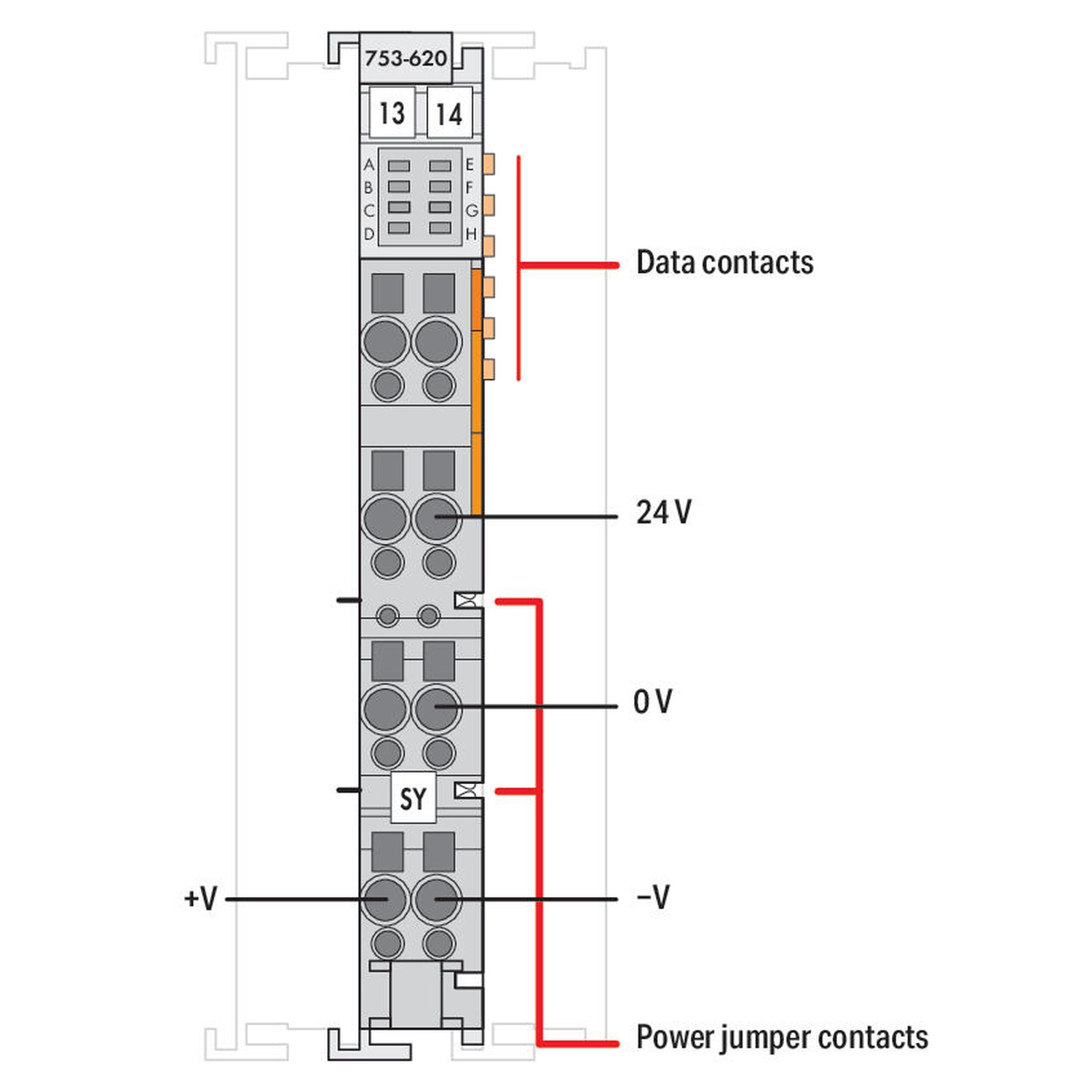

Rajzi kapocskiosztás és jelfeldolgozás
| 2 / 6 | 24 V betáp; a pontok a 24 V-os tápsínpotenciálhoz tartoznak. |
|---|---|
| 3 / 7 | 0 V betáp; a pontok a 0 V-os tápsínpotenciálhoz tartoznak. |
| 4 / 8 | 18 V DC kimenet: +U / −U, a nézeti ábrán +V / −V. |
| 1 / 5 | Az ábrákon nincs funkcióval megnevezve; nem kezelhetők további DALI-kimenetként. |
| Vezetékes interfész | Dugaszolható; a DC/DC konverter és a DALI Multi-Master modul között vezetékes összekötés szükséges. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Terepi tápfeszültség |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,916 MJ |
| Tömeg | 55,1 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-SPP750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
Szerelési és működési feltételek
| Saját bekötés határa | A 753-647 modul tápellátásához a konverter 18 V DC kimenete használható. A +U/−U és 24 V/0 V pontok külön funkciójúak; a DALI-vonal megengedett terhelése legfeljebb 200 mA. |
|---|---|
| Egy vezeték kapcsonként | A CAGE CLAMP pontokhoz kapcsonként egy vezeték csatlakoztatható; több vezetékhez előzetes külső elosztás szükséges. |
| Tisztítás | A jelenlegi rendszerkézikönyv propanolt ír elő a házhoz és szennyezett érintkezőkhöz; kontaktspray tilos. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 753-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 753-647 | DALI Multi-Master modul; a saját konverterrel táplálható, a magyar bevezető igazolja. |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentességek | 7(a); 7(c)-I |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik DALI-modulhoz tartozik?
A 753-647 DALI Multi-Master modul tápellátását biztosítja.
Mekkora a DALI-kimenet?
18 V DC, legfeljebb 200 mA.
Hány slave-et táplál?
A maximális szám az adott DALI-rendszer fogyasztásától függ; fix darabszám nincs megadva.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 753-620 DALI Multi-Master DC/DC konverter a 753-647 modulhoz, 24 V tápellátás, max. 200 mA, 12 mm széles műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-620 |
| GTIN / EAN | 4050821475729 |
| Terméktípus | DALI Multi-Master DC/DC konverter |
Villamos és működési adatok
| Alkalmazás | A 753-647 DALI Multi-Master modul tápellátása; a konverter vezetékkel kapcsolódik hozzá. |
|---|---|
| Kimeneti feszültség | 18 V DC, +V/−V, illetve +U/−U jelöléssel |
| Kimeneti áram | Legfeljebb 0,2 A = 200 mA egy DALI-vonal működtetéséhez |
| Rövidzárvédelem | Állandó rövidzárvédelem |
| DALI-eszközök száma | A maximális slave-szám az adott DALI-rendszer energiafogyasztásától függ; rögzített eszközszám nincs megadva. |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Terepi betáp | 24 V SELV/PELV DC, −25…+30%; tápsínérintkezőkön keresztül; késes betáplálás és rugós továbbítás |
| DALI-táp csatlakozása | 18 V DC a +U/−U CAGE CLAMP pontokon |
| Összáram, „rendszer-tápellátás” címkével | 200 mA; az adatlap e megnevezéssel közli, nem azonosítható automatikusan a DALI-vonal engedélyezett terhelésével. |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Tápsínérintkezők száma | 2 bejövő / 2 kimenő |
| Bemenet/kimenet vizsgálófeszültség | 1,5 kV |
| Dugaszolható kivitel tartozéka | A 753-as sorozathoz dugó is tartozik. |
Rajzi kapocskiosztás és jelfeldolgozás
| 2 / 6 | 24 V betáp; a pontok a 24 V-os tápsínpotenciálhoz tartoznak. |
|---|---|
| 3 / 7 | 0 V betáp; a pontok a 0 V-os tápsínpotenciálhoz tartoznak. |
| 4 / 8 | 18 V DC kimenet: +U / −U, a nézeti ábrán +V / −V. |
| 1 / 5 | Az ábrákon nincs funkcióval megnevezve; nem kezelhetők további DALI-kimenetként. |
| Vezetékes interfész | Dugaszolható; a DC/DC konverter és a DALI Multi-Master modul között vezetékes összekötés szükséges. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Terepi tápfeszültség |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,916 MJ |
| Tömeg | 55,1 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-SPP750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
Szerelési és működési feltételek
| Saját bekötés határa | A 753-647 modul tápellátásához a konverter 18 V DC kimenete használható. A +U/−U és 24 V/0 V pontok külön funkciójúak; a DALI-vonal megengedett terhelése legfeljebb 200 mA. |
|---|---|
| Egy vezeték kapcsonként | A CAGE CLAMP pontokhoz kapcsonként egy vezeték csatlakoztatható; több vezetékhez előzetes külső elosztás szükséges. |
| Tisztítás | A jelenlegi rendszerkézikönyv propanolt ír elő a házhoz és szennyezett érintkezőkhöz; kontaktspray tilos. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 753-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 753-647 | DALI Multi-Master modul; a saját konverterrel táplálható, a magyar bevezető igazolja. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85044083900 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 39121004 |
|---|---|
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 9.0 | 27-24-26-08 |
| ETIM 9.0 | EC001604 |
| ETIM 10.0 | EC001604 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentességek | 7(a); 7(c)-I |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

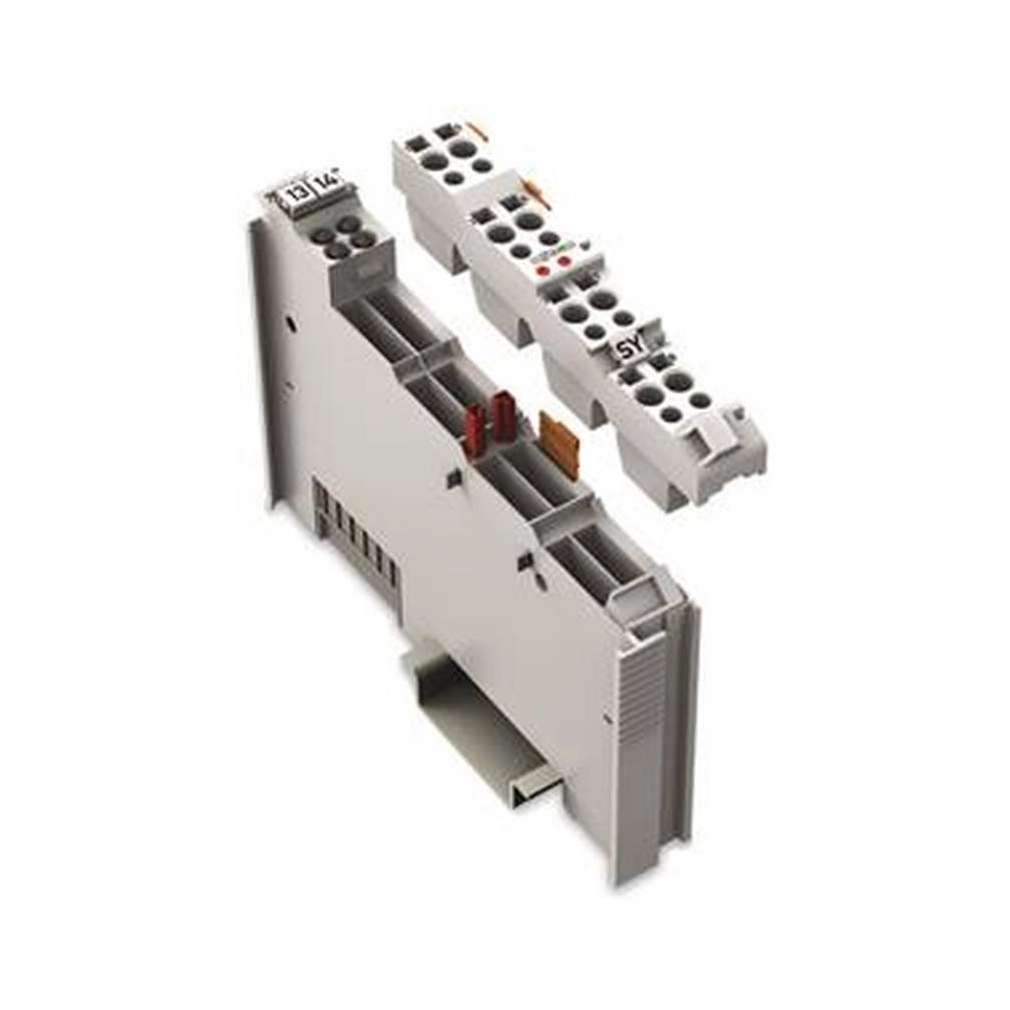

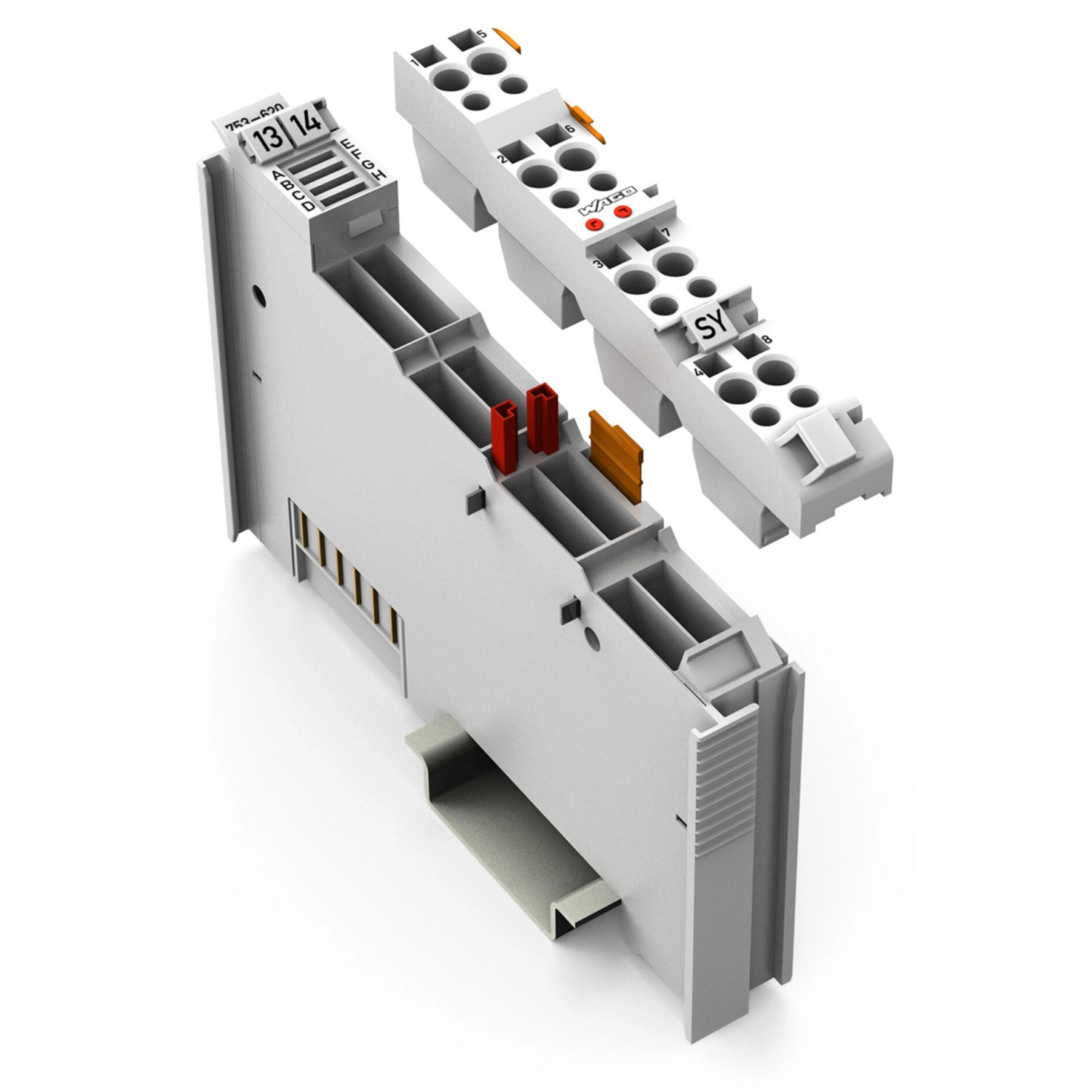

Wago 753-620 DALI Multi-Master DC/DC konverter a 753-647 modulhoz, 24 V tápellátás, max. 200 mA, 12 mm széles használati útmutató
Biztonság és tervezési feltételek
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
A készüléket csak a saját megengedett környezeti, csatlakozási és tápellátási tartományaiban szabad alkalmazni. Kontaktspray használata tilos.
Modul behelyezése
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 753-as dugaszolható csatlakozó felszerelése
Ellenőrizd, hogy a modul kioldófüle nincs kihúzva.
Helyezd a vezetékes csatlakozófelületet a modulra.
Nyomd rá, amíg teljesen a helyére pattan.
A 753-as modul eltávolítása
Feszültségmentes állapotban húzd a narancssárga reteszt a modul felső széle felé, és távolítsd el a dugaszolható csatlakozót.
Húzd fel a hozzáférhetővé vált narancssárga kioldófület.
A kioldófülnél húzd ki a modult a szerelvényből. Ügyelj az éles tápsínérintkezőkre.
Saját vezetékfeltételek
Rézvezetékhez: tömör vagy finom elemi szálas vezeték 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 9–10 mm.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
Told a vezetéket a megfelelő kerek vezetéknyílásba.
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Saját kapocskiosztás és ellátás
| 2 / 6 | 24 V betáp; a pontok a 24 V-os tápsínpotenciálhoz tartoznak. |
|---|---|
| 3 / 7 | 0 V betáp; a pontok a 0 V-os tápsínpotenciálhoz tartoznak. |
| 4 / 8 | 18 V DC kimenet: +U / −U, a nézeti ábrán +V / −V. |
| 1 / 5 | Az ábrákon nincs funkcióval megnevezve; nem kezelhetők további DALI-kimenetként. |
| Vezetékes interfész | Dugaszolható; a DC/DC konverter és a DALI Multi-Master modul között vezetékes összekötés szükséges. |
| Saját bekötés határa | A 753-647 modul tápellátásához a konverter 18 V DC kimenete használható. A +U/−U és 24 V/0 V pontok külön funkciójúak; a DALI-vonal megengedett terhelése legfeljebb 200 mA. |
|---|---|
| Egy vezeték kapcsonként | A CAGE CLAMP pontokhoz kapcsonként egy vezeték csatlakoztatható; több vezetékhez előzetes külső elosztás szükséges. |
| Tisztítás | A jelenlegi rendszerkézikönyv propanolt ír elő a házhoz és szennyezett érintkezőkhöz; kontaktspray tilos. |
Rendszerfeltételek
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
|---|---|
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
Minimális szabad tér
Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
