Wago 753-502 2 csatornás digitális kimeneti modul, 24 VDC, 2,0 A

RRP:47 142 Ft
46 671 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 40 649 Ft nettó 32 007 Ft

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. Minden kimenet rövidzárvédett. A terepi és rendszerszintek elektromosan leválasztottak.

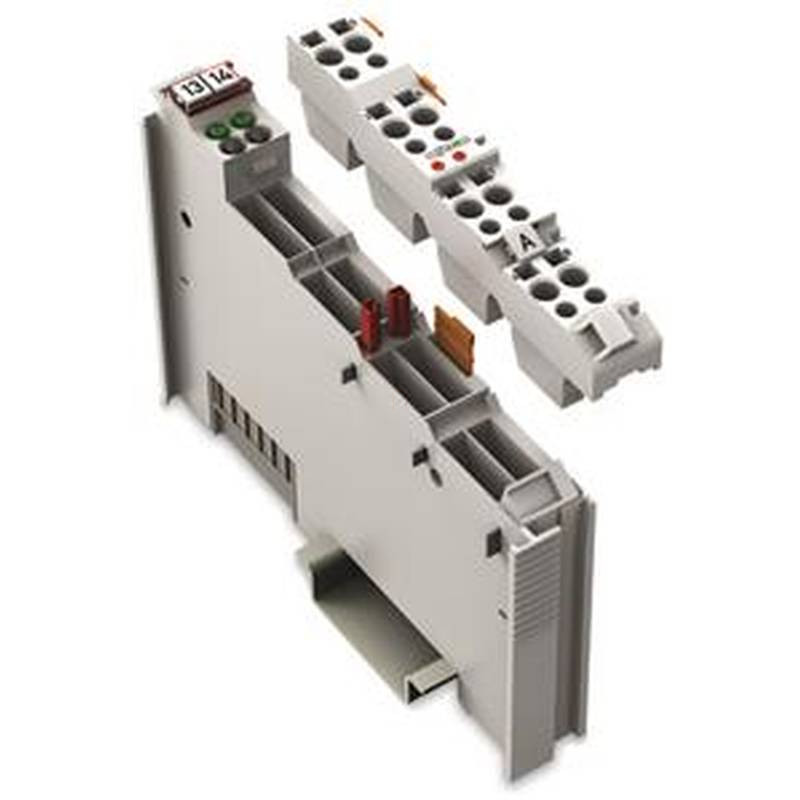

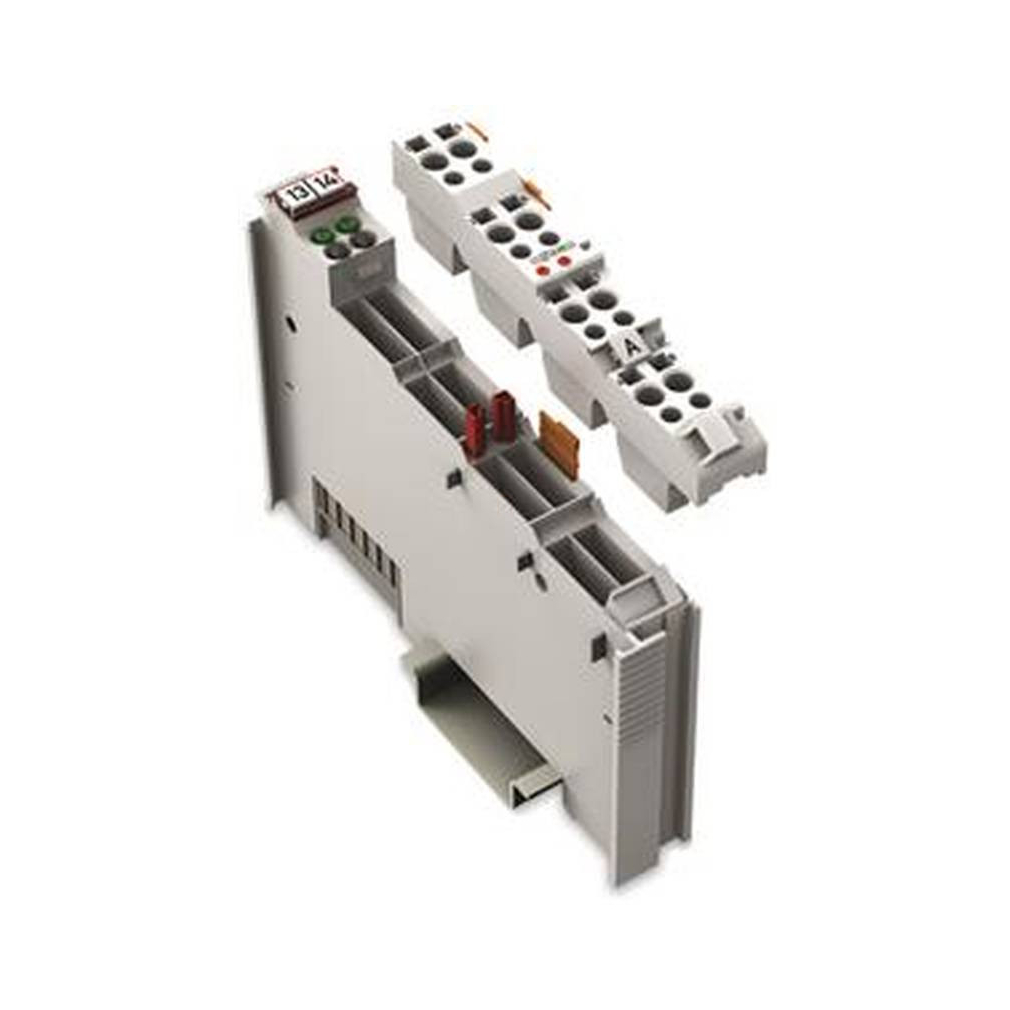

A Wago 753-502 kétcsatornás digitális kimeneti modul. Két rövidzárvédett, pozitív logikájú digitális kimenettel továbbítja a vezérlőjeleket az aktorokhoz. A csatornánkénti kimeneti áram 2 A, a rendszer- és terepi oldal elektromosan leválasztott.

Működés

FunkcióKét rövidzárvédett, pozitív logikájú digitális kimenettel továbbítja a vezérlőjeleket az aktorokhoz. A csatornánkénti kimeneti áram 2 A, a rendszer- és terepi oldal elektromosan leválasztott.

Jeltechnika

Csatornák száma összesen (modul)2
Jel típusaDigitális
Feszültségjel típusa24 VDC
Digitális kimenetek száma2
Kimeneti áram csatornánként2 A
Kimeneti áramRövidzárvédett
Terhelés típusaEllenállásos, induktív, lámpaterhelés
Kapcsolási frekvencia (max.)2,5 kHz
Aktorcsatlakozás2 x (2 vezetékes, 3 vezetékes, 4 vezetékes)
Kimeneti karakterisztikapozitív logikájú kapcsolás
Kimeneti adatszélesség (belső) (max.)2 bit
Induktív terhelés kikapcsolási energiaveszteség (max.)0,14 J
Rövidzárlati áramkorlátozás (tipikus PWM)35 A

Tápellátás és szigetelés

Tápfeszültség (rendszer)5 VDC; adatérintkezőn keresztül
Áramfelvétel (5 V rendszerellátás)3,5 mA
Tápfeszültség (terepi)24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással)
Terepi áramfelvétel külső terhelés nélkül15 mA
Szigetelés500 V rendszer/terep
IndikátorokZöld A és C LED: DO1 és DO2 állapotjelzése.
Bejövő tápsínérintkezők száma3
Kimenő tápsínérintkezők száma3
Áramterhelhetőség (tápsín érintkezőkkel)10 A

Csatlakozás és kialakítás

Csatlakozástechnika: bemenetek/kimenetek8 x CAGE CLAMP (kimenetek)
Csatlakoztatható vezetékek anyagaiRéz
Csatlakozás típusaKimenet
Tömör vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Csupaszolási hossz9 … 10 mm / 0,35 … 0,39 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN kalapsín felső részétől62,6 mm / 2,465 inch
Rögzítés típusaDIN 35 kalapsín
Vezetékes interfészdugaszolható
Színvilágosszürke
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés0,981 MJ
Tömeg43 g
Megfelelőségi jelölésCE

Környezeti feltételek

Környezeti hőmérséklet (működés közben)0 … +55 °C
Környezeti hőmérséklet (tárolási)-40 … +85 °C
Védettség típusaIP20
Szennyezettségi fok2 az IEC 61131-2 szerint
Működési magasság0 … 2000 m / 0 … 6562 láb
Rögzítési pozícióVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom (kondenzáció nélkül)95 %
Rezgésállóság4 g az IEC 60068-2-6 szerint
Ütésállóság15 g az IEC 60068-2-27 szerint
EMC zavartűrésEN 61000-6-2, hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4, hajózási tanúsítványok szerint
Szennyező anyagoknak való kitettségaz IEC 60068-2-42 és az IEC 60068-2-43 szerint
Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén10 ppm
Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén25 ppm

753 csatlakozófelület

KivitelDugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza.
Szükséges kiegészítő753-110 dugó.

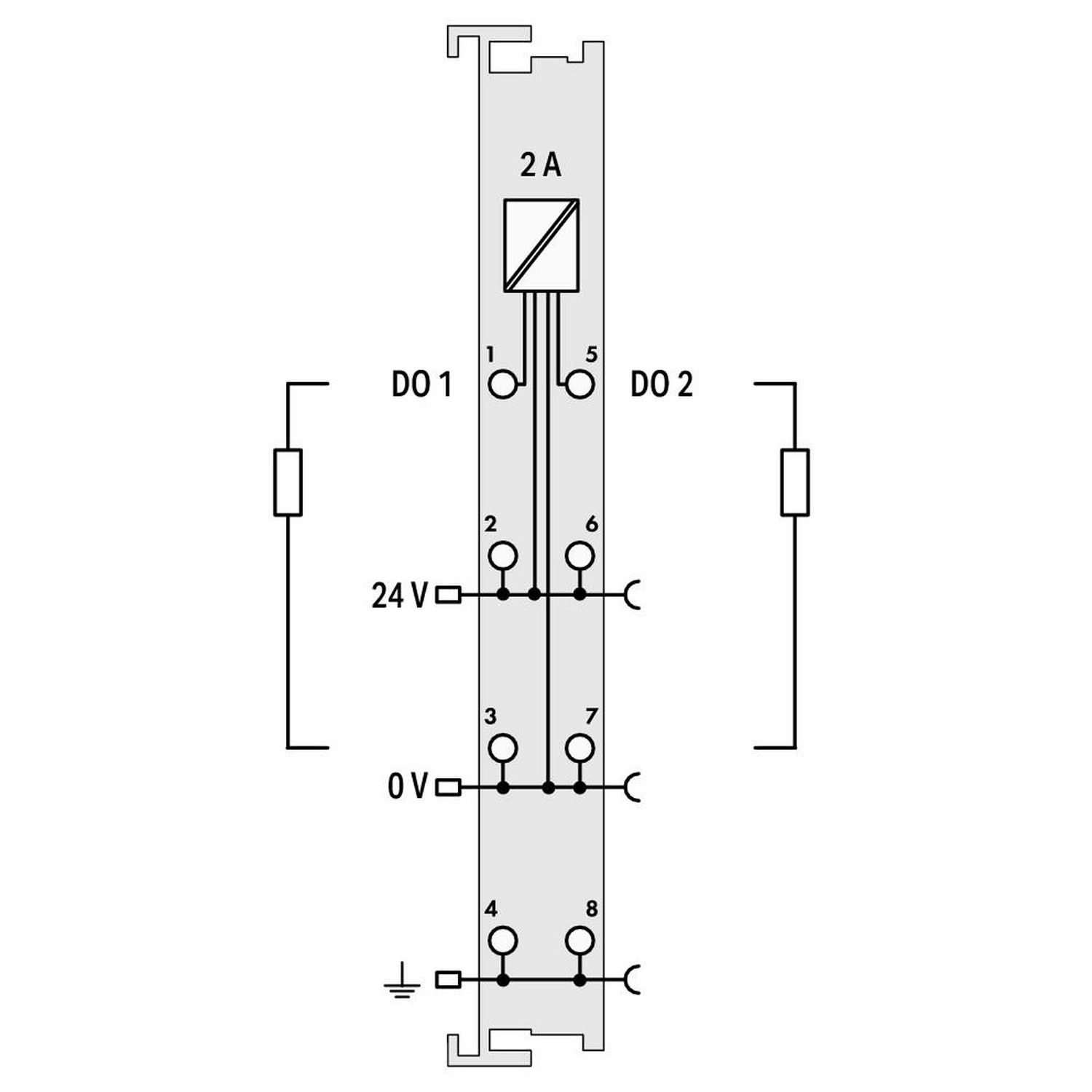

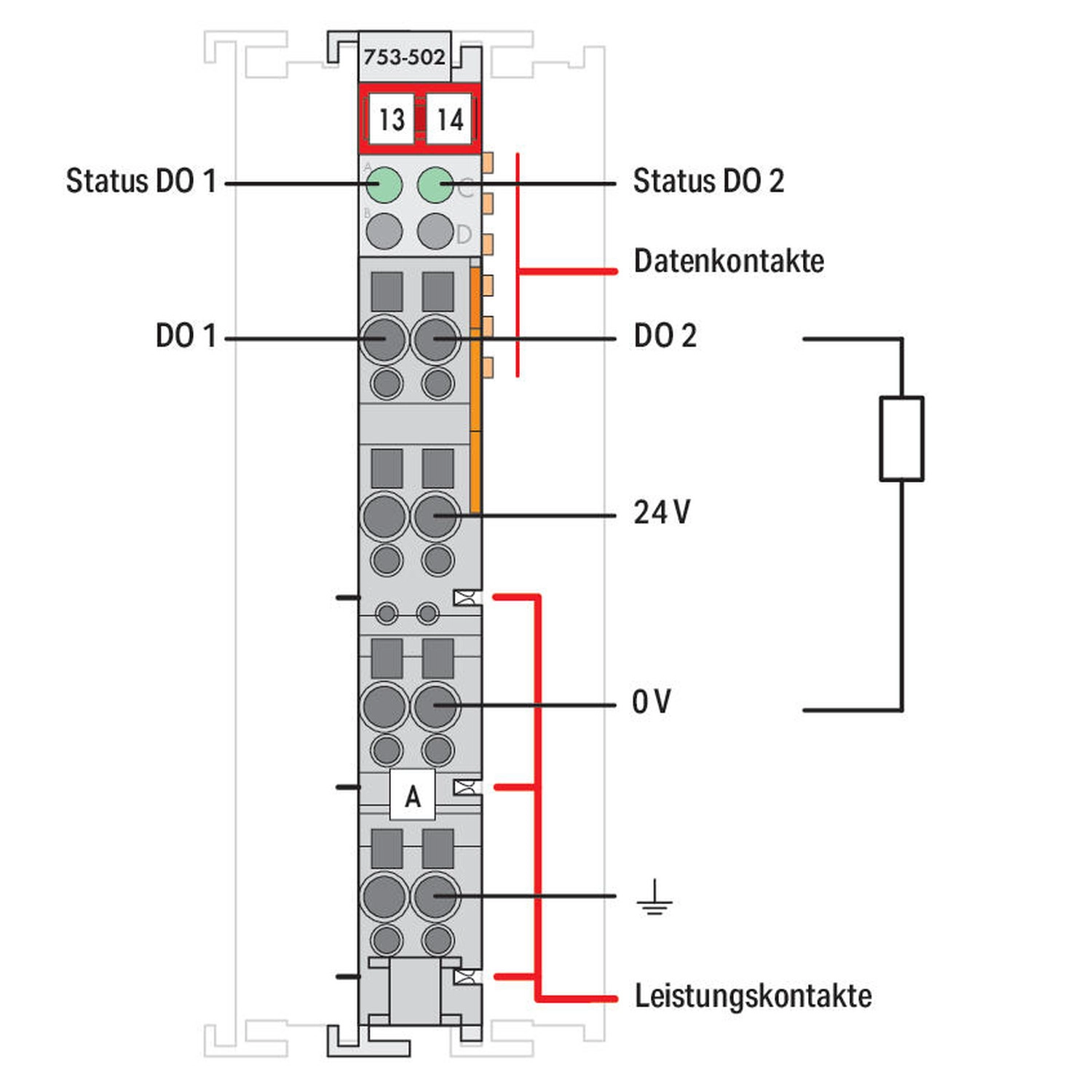

Csatlakozókiosztás

1; 5DO1; DO2
2; 624 V
3; 70 V

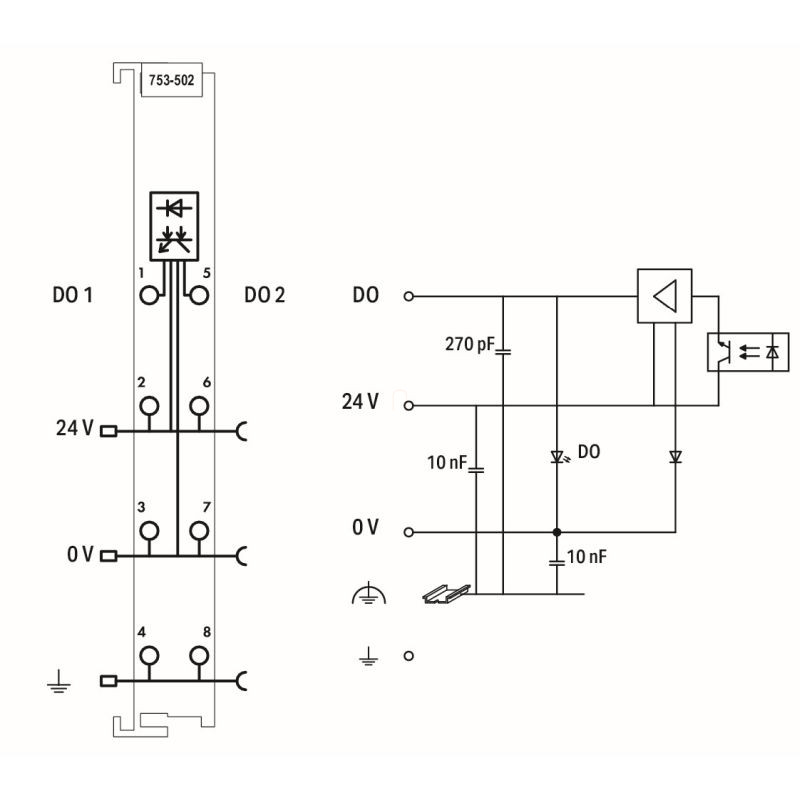

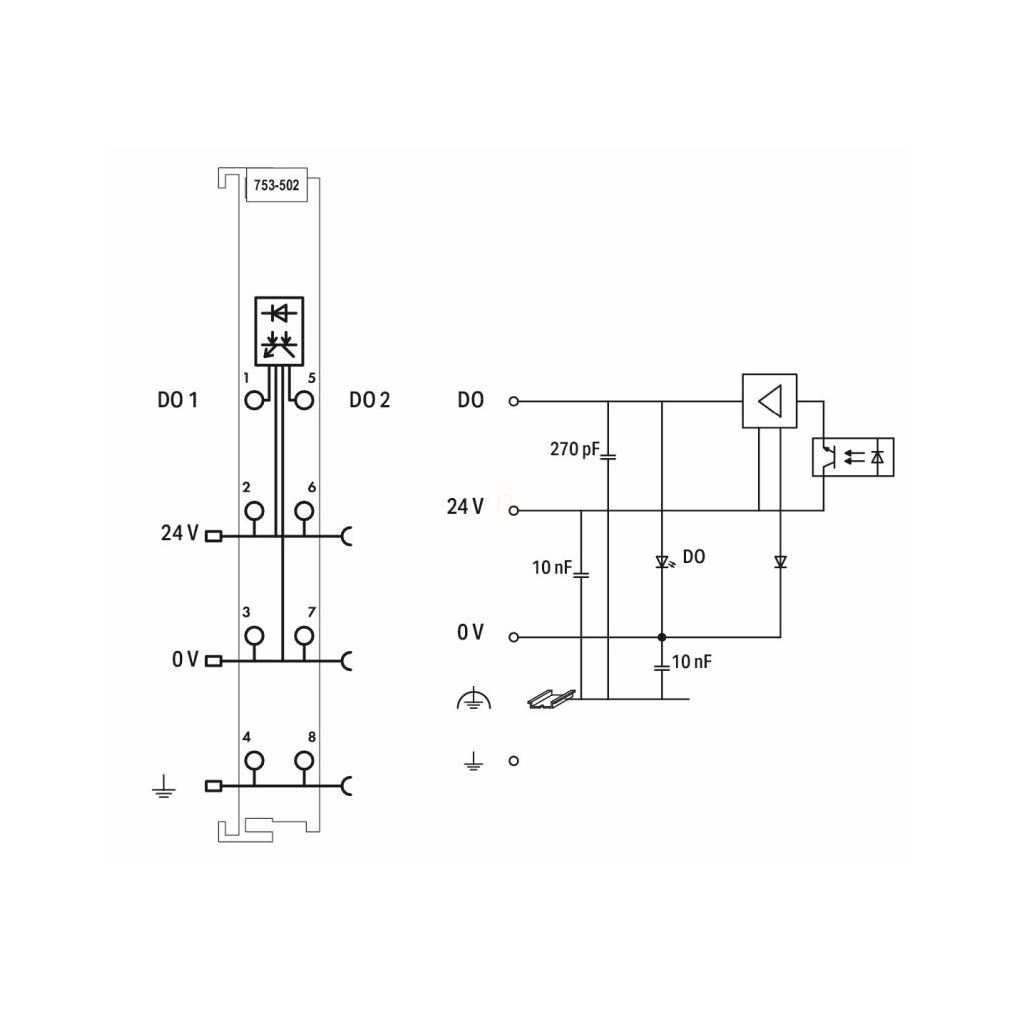

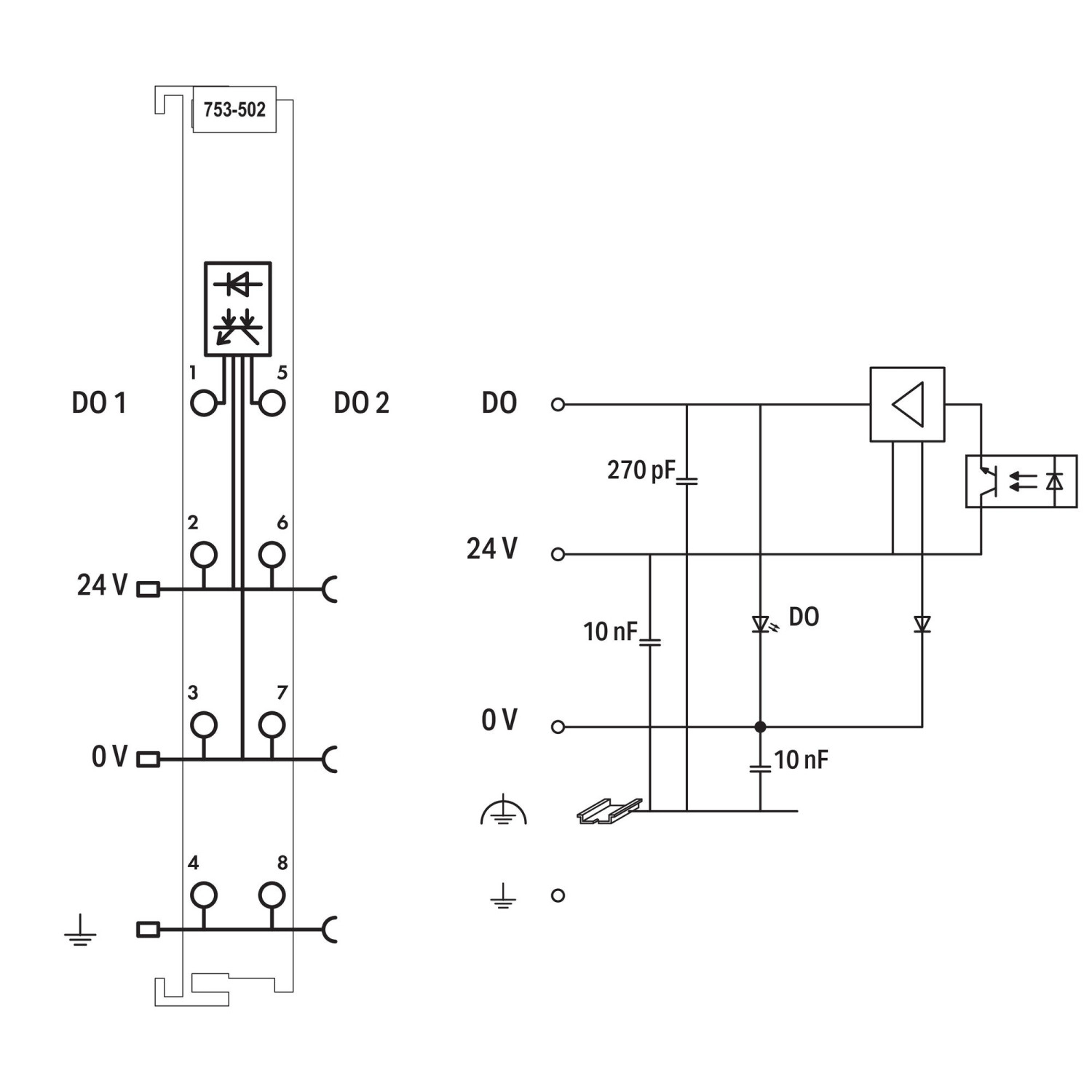

Belső kapcsolási rajz jelölései

Kapacitásjelölések270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások.

Tanúsítványok és nyilatkozatok

EACGZO Almaty Standart TP TC 020/2011 EAC CoC 03083
KCNational Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DOM750
ULUnderwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199
EU-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
UK-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
ABSAmerican Bureau of Shipping - 25-0415412
BSHBundesamt fuer Seeschifffahrt und Hydrographie - 1104
BVBureau Veritas S.A. - 13453/E0 BV
DNVDNV GL SE DNV-CG-0339,Aug.2021 TAA0000194
KRKorean Register of Shipping - KR HMB05880-AC001
LRLloyds Register EMEA - LR22180952TA
PRSPolski Rejestr Statków - TE/1101/880590/23
RINARINA Germany GmbH - ELE343521XG001
ATEXTUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
CCCExCQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc)
INMETROTÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X
UKExWAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec
ULUnderwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726

Környezeti megfelelőség

CAS-azonosítók1303-86-2; 1317-36-8; 7439-92-1; 79-94-7
REACH-jelöltlistás anyagok2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid
RoHS-megfelelőségMegfelel, mentességgel
RoHS-mentességek6(c); 7(a); 7(c)-I; 7(c)-II
SCIP; Ausztria023fb57f-666a-4e23-8855-0f427d234b64
SCIP; Belgiumcbcb0da9-6bd0-4bef-a5dd-51415d9ef0a4
SCIP; Bulgária718563d3-8275-4d6e-b171-218049bf2325
SCIP; Csehországccc41124-333f-458e-a4fd-727775563d3e
SCIP; Dániae10d4d1d-5516-49bc-8e1b-a85dd3f5d0f4
SCIP; Finnországae0ced38-a88a-40ec-ba01-1cdf0e2d2cc0
SCIP; Franciaország3d264876-e665-4267-bb5f-7379382fd2e0
SCIP; Németország601c5af8-0fda-47a6-9995-2c73f6169413
SCIP; Magyarország237347e8-4f6e-41fb-8dea-54d551487a3f
SCIP; Olaszország99da8a9b-7628-4615-8ba9-f8a53d43a6b9
SCIP; Hollandiacdf56a76-a25c-491d-8c4f-59f5d4785d54
SCIP; Lengyelország35bcc12d-a036-4afc-985d-b0067c1a288e
SCIP; Románia946582a4-064e-4b0c-8c8a-7d8b2fccb76a
SCIP; Svédország088223ca-5b0e-4abd-8e18-2af3707dc151

Kapcsolódó termékek

753-110Dugó
790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
750-612Tápegység; 0 … 230 V AC/DC
753-612Tápegység; 0 … 230 V AC/DC
750-602Tápegység; 24 VDC
753-602Tápegység; 24 VDC
750-601Tápegység; 24 VDC; biztosítéktartóval
750-610Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
753-150753 sorozat kódoló láb
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Gyártói háttér ikon

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mekkora csupaszolási hossz szükséges?

9–10 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.

Fontos tájékoztatás a termékleírásról ikon

Fontos tájékoztatás a termékleírásról

A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-502
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
43,04 g/db
Cikkszám
4045454586683
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

Wago 753-502 2 csatornás digitális kimeneti modul, 24 VDC, 2,0 A műszaki adatok

Azonosítás

GyártóWago
Cikkszám753-502
GTIN / EAN4045454586683
TerméktípusKétcsatornás digitális kimeneti modul

Működés

FunkcióKét rövidzárvédett, pozitív logikájú digitális kimenettel továbbítja a vezérlőjeleket az aktorokhoz. A csatornánkénti kimeneti áram 2 A, a rendszer- és terepi oldal elektromosan leválasztott.

Jeltechnika

Csatornák száma összesen (modul)2
Jel típusaDigitális
Feszültségjel típusa24 VDC
Digitális kimenetek száma2
Kimeneti áram csatornánként2 A
Kimeneti áramRövidzárvédett
Terhelés típusaEllenállásos, induktív, lámpaterhelés
Kapcsolási frekvencia (max.)2,5 kHz
Aktorcsatlakozás2 x (2 vezetékes, 3 vezetékes, 4 vezetékes)
Kimeneti karakterisztikapozitív logikájú kapcsolás
Kimeneti adatszélesség (belső) (max.)2 bit
Induktív terhelés kikapcsolási energiaveszteség (max.)0,14 J
Rövidzárlati áramkorlátozás (tipikus PWM)35 A

Tápellátás és szigetelés

Tápfeszültség (rendszer)5 VDC; adatérintkezőn keresztül
Áramfelvétel (5 V rendszerellátás)3,5 mA
Tápfeszültség (terepi)24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással)
Terepi áramfelvétel külső terhelés nélkül15 mA
Szigetelés500 V rendszer/terep
IndikátorokZöld A és C LED: DO1 és DO2 állapotjelzése.
Bejövő tápsínérintkezők száma3
Kimenő tápsínérintkezők száma3
Áramterhelhetőség (tápsín érintkezőkkel)10 A

Csatlakozás és kialakítás

Csatlakozástechnika: bemenetek/kimenetek8 x CAGE CLAMP (kimenetek)
Csatlakoztatható vezetékek anyagaiRéz
Csatlakozás típusaKimenet
Tömör vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Csupaszolási hossz9 … 10 mm / 0,35 … 0,39 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN kalapsín felső részétől62,6 mm / 2,465 inch
Rögzítés típusaDIN 35 kalapsín
Vezetékes interfészdugaszolható
Színvilágosszürke
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés0,981 MJ
Tömeg43 g
Megfelelőségi jelölésCE

Környezeti feltételek

Környezeti hőmérséklet (működés közben)0 … +55 °C
Környezeti hőmérséklet (tárolási)-40 … +85 °C
Védettség típusaIP20
Szennyezettségi fok2 az IEC 61131-2 szerint
Működési magasság0 … 2000 m / 0 … 6562 láb
Rögzítési pozícióVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom (kondenzáció nélkül)95 %
Rezgésállóság4 g az IEC 60068-2-6 szerint
Ütésállóság15 g az IEC 60068-2-27 szerint
EMC zavartűrésEN 61000-6-2, hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4, hajózási tanúsítványok szerint
Szennyező anyagoknak való kitettségaz IEC 60068-2-42 és az IEC 60068-2-43 szerint
Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén10 ppm
Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén25 ppm

753 csatlakozófelület

KivitelDugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza.
Szükséges kiegészítő753-110 dugó.

Csatlakozókiosztás

1; 5DO1; DO2
2; 624 V
3; 70 V

Belső kapcsolási rajz jelölései

Kapacitásjelölések270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások.

Tanúsítványok és nyilatkozatok

EACGZO Almaty Standart TP TC 020/2011 EAC CoC 03083
KCNational Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DOM750
ULUnderwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199
EU-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
UK-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
ABSAmerican Bureau of Shipping - 25-0415412
BSHBundesamt fuer Seeschifffahrt und Hydrographie - 1104
BVBureau Veritas S.A. - 13453/E0 BV
DNVDNV GL SE DNV-CG-0339,Aug.2021 TAA0000194
KRKorean Register of Shipping - KR HMB05880-AC001
LRLloyds Register EMEA - LR22180952TA
PRSPolski Rejestr Statków - TE/1101/880590/23
RINARINA Germany GmbH - ELE343521XG001
ATEXTUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
CCCExCQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc)
INMETROTÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X
UKExWAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec
ULUnderwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726

Környezeti megfelelőség

CAS-azonosítók1303-86-2; 1317-36-8; 7439-92-1; 79-94-7
REACH-jelöltlistás anyagok2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid
RoHS-megfelelőségMegfelel, mentességgel
RoHS-mentességek6(c); 7(a); 7(c)-I; 7(c)-II
SCIP; Ausztria023fb57f-666a-4e23-8855-0f427d234b64
SCIP; Belgiumcbcb0da9-6bd0-4bef-a5dd-51415d9ef0a4
SCIP; Bulgária718563d3-8275-4d6e-b171-218049bf2325
SCIP; Csehországccc41124-333f-458e-a4fd-727775563d3e
SCIP; Dániae10d4d1d-5516-49bc-8e1b-a85dd3f5d0f4
SCIP; Finnországae0ced38-a88a-40ec-ba01-1cdf0e2d2cc0
SCIP; Franciaország3d264876-e665-4267-bb5f-7379382fd2e0
SCIP; Németország601c5af8-0fda-47a6-9995-2c73f6169413
SCIP; Magyarország237347e8-4f6e-41fb-8dea-54d551487a3f
SCIP; Olaszország99da8a9b-7628-4615-8ba9-f8a53d43a6b9
SCIP; Hollandiacdf56a76-a25c-491d-8c4f-59f5d4785d54
SCIP; Lengyelország35bcc12d-a036-4afc-985d-b0067c1a288e
SCIP; Románia946582a4-064e-4b0c-8c8a-7d8b2fccb76a
SCIP; Svédország088223ca-5b0e-4abd-8e18-2af3707dc151

Származás és besorolás

Származási országDE (Németország)
Vámtarifaszám85371098990
UNSPSC32151705
eCl@ss 10.027-24-26-04
eCl@ss 9.027-24-26-04
ETIM 9.0EC001599
ETIM 10.0EC001599
ECCNNO US CLASSIFICATION

Kapcsolódó termékek

753-110Dugó
790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
750-612Tápegység; 0 … 230 V AC/DC
753-612Tápegység; 0 … 230 V AC/DC
750-602Tápegység; 24 VDC
753-602Tápegység; 24 VDC
750-601Tápegység; 24 VDC; biztosítéktartóval
750-610Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
753-150753 sorozat kódoló láb
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Dokumentumadatok

Magyar adatlap verziódátuma2026.09.02.

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Adatlap megjegyzés ikon

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 753-502 2 csatornás digitális kimeneti modul, 24 VDC, 2,0 A használati útmutató

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Használati megjegyzés ikon

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Csatlakozz fantasztikus közösségünkhöz, és értesülj elsőként különleges ajánlatainkról !

Megnézem a terméket
