Wago 753-455 4 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés
RRP:174 559 Ft
172 813 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
150 513 Ft
nettó 118 514 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul a szabványos 4–20 mA-es jeleket dolgozza fel. A bemeneti jel elektromosan leválasztott, és 12 bites pontossággal továbbítódik. A belső rendszer tápegysége látja el a modul villamos megtáplálását. A modul bemeneti csatornái közös földpotenciálon vannak.

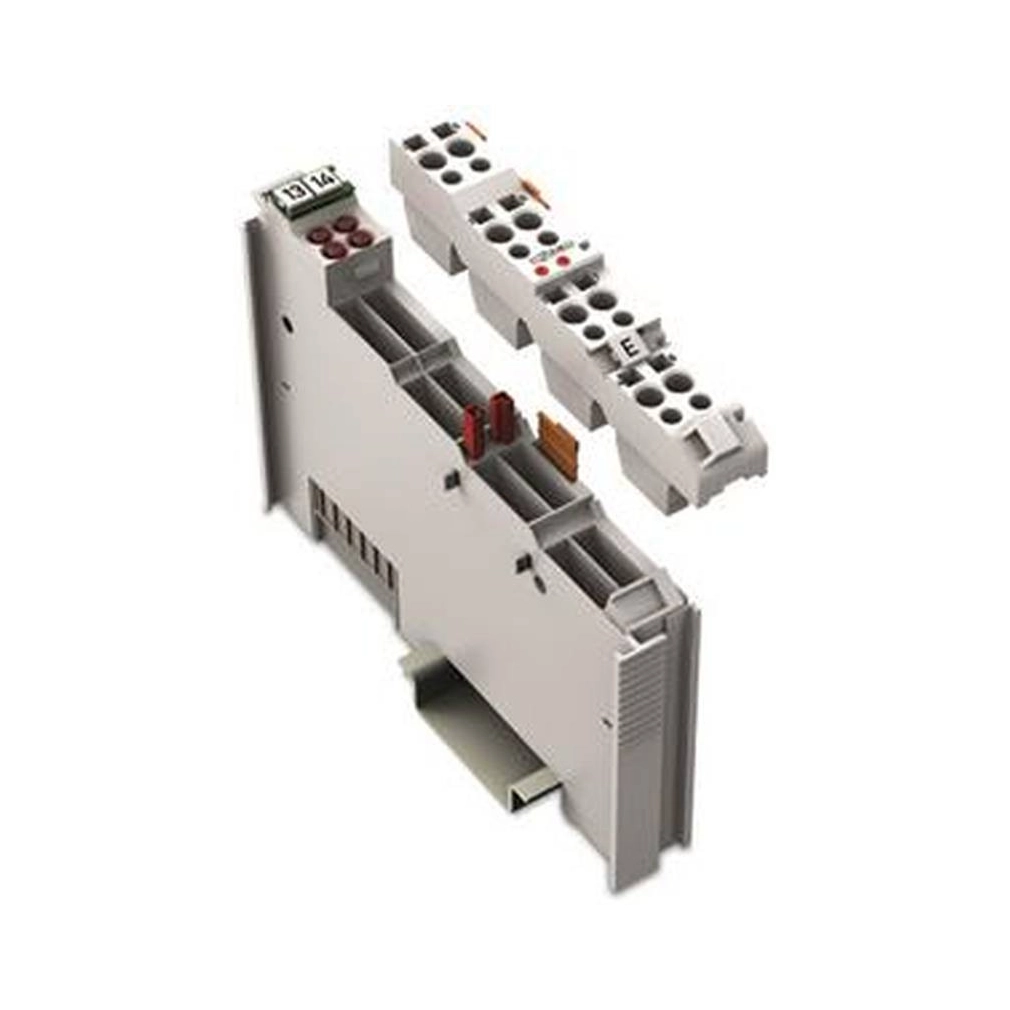

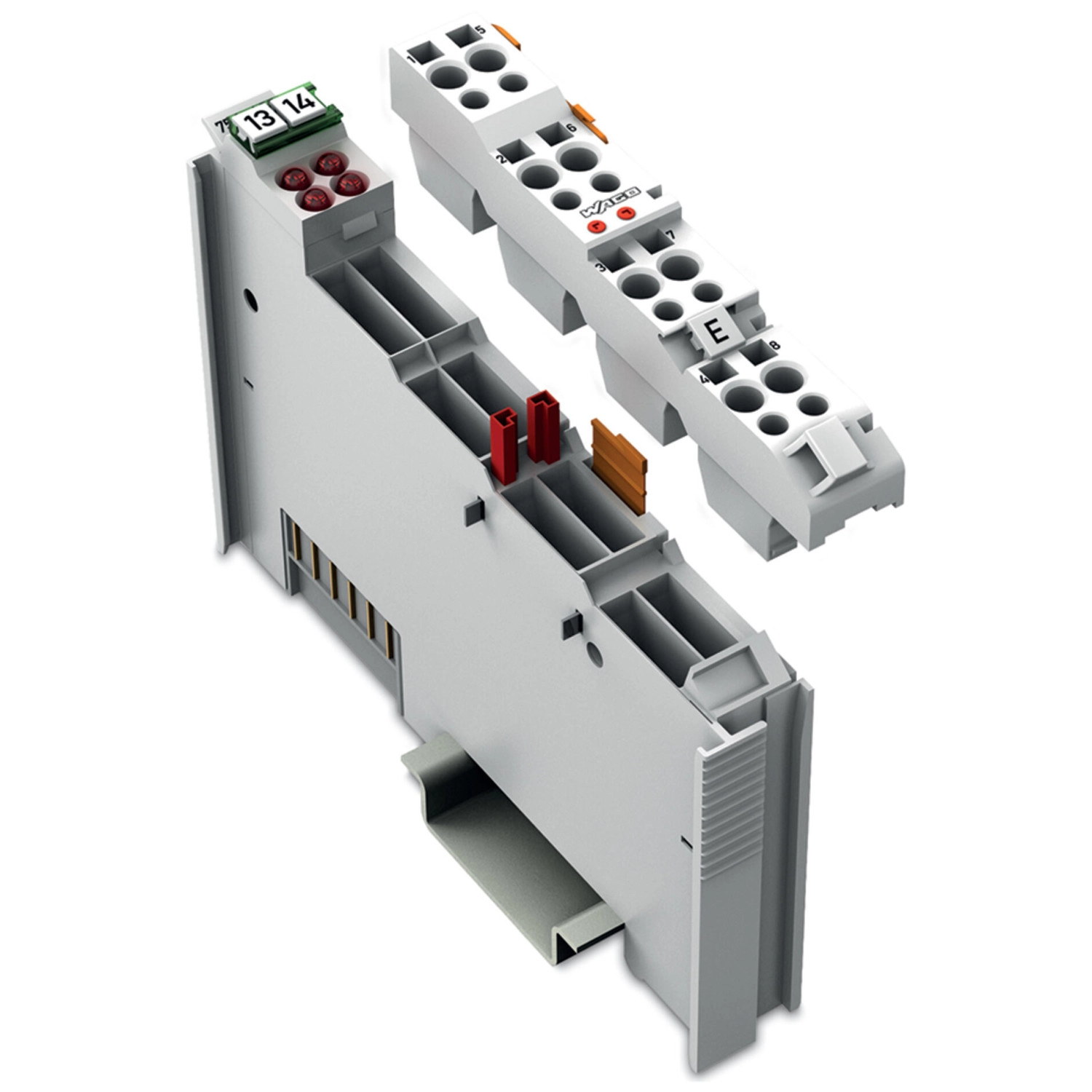

A Wago 753-455 négycsatornás analóg bemeneti modul dugaszolható csatlakozófelülettel. A bemenetek közös földpotenciálon vannak, a jelút elektromosan leválasztott. Felbontása 12 bit, jellemző átalakítási ideje 10 ms. A dugaszolható csatlakozó külön rendelhető, a modul nem tartalmazza.
Villamos és működési adatok
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Érzékelőcsatlakozás | 4 x (2 vezetékes) |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 65 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | A–D piros: az AI1–AI4 csatornák hibajelzése |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Analóg bemenetek száma | 4 |
| Bemeneti feszültség (max.) | 32 V |
| Jelkarakterisztika | Egyvégű |
| Felbontás [bit] | 12 bit |
| Belső adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 100 Ω |
| Átalakítási idő (ált.) | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, maximum a felső tartományértékhez képest | 0,1 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Jelfeldolgozás és referencia | Elektromosan leválasztott jelút; a négy bemenet közös földpotenciálon van. A 12 bit felbontás, a mérési hiba külön megadott jellemző. |

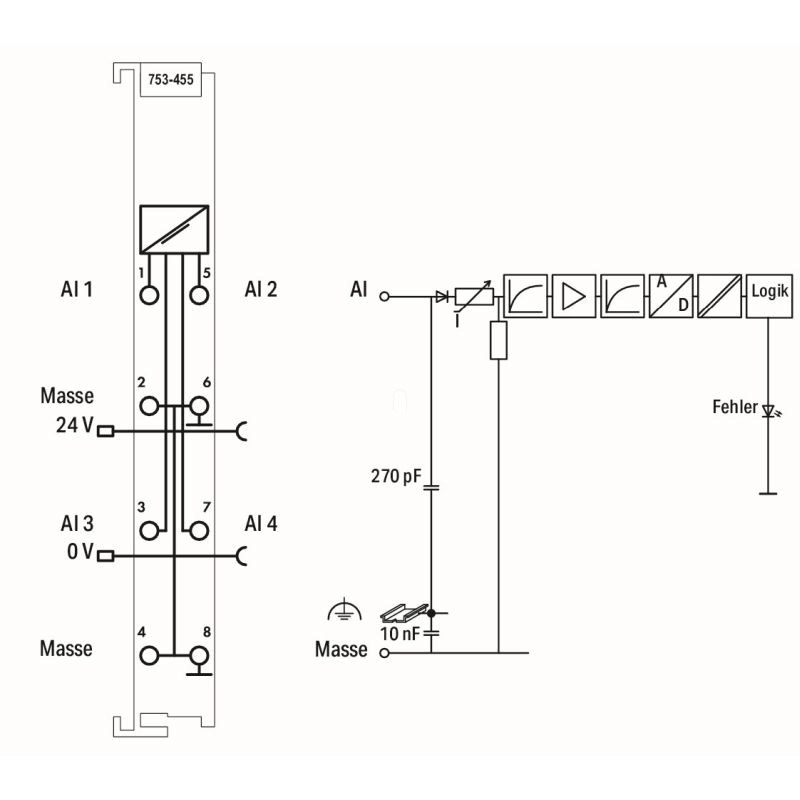

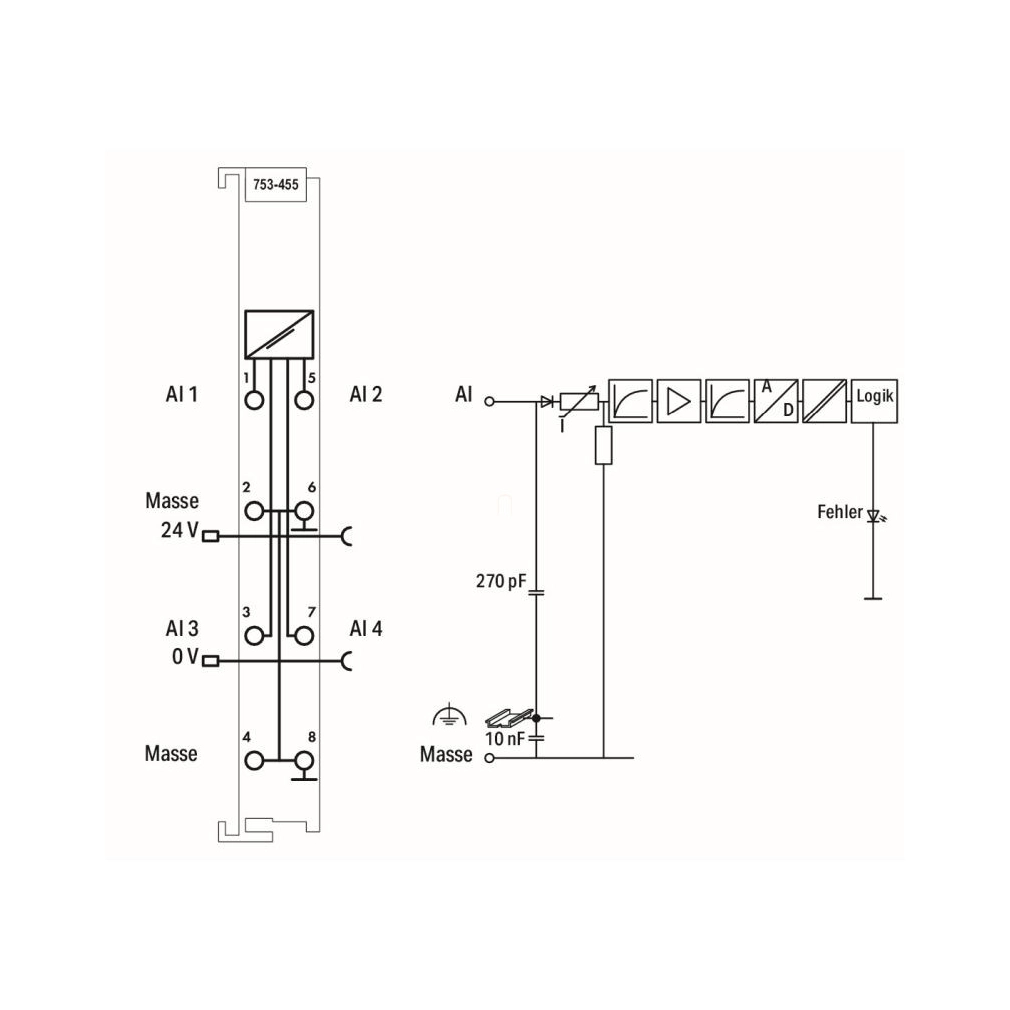

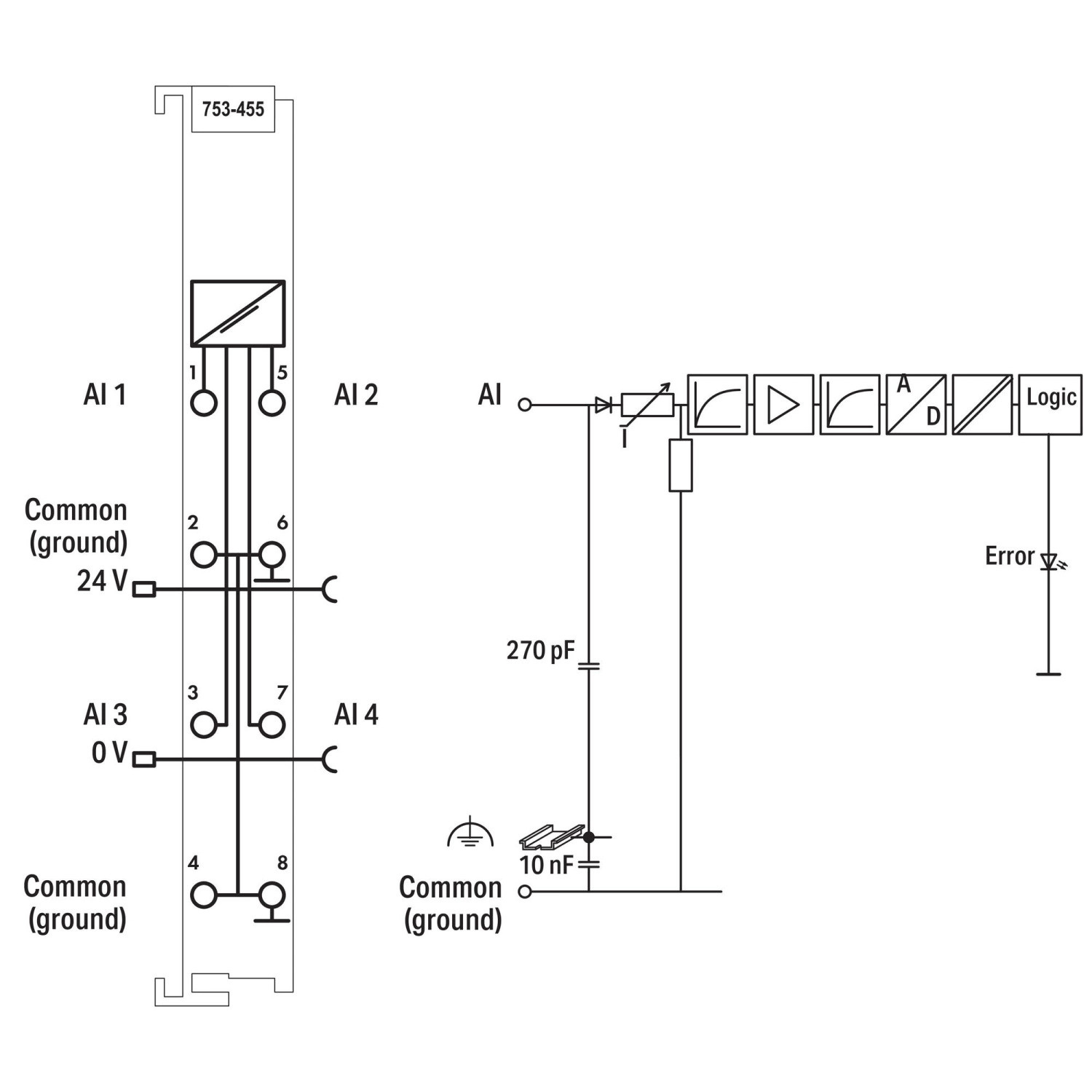

Rajzi kapocskiosztás

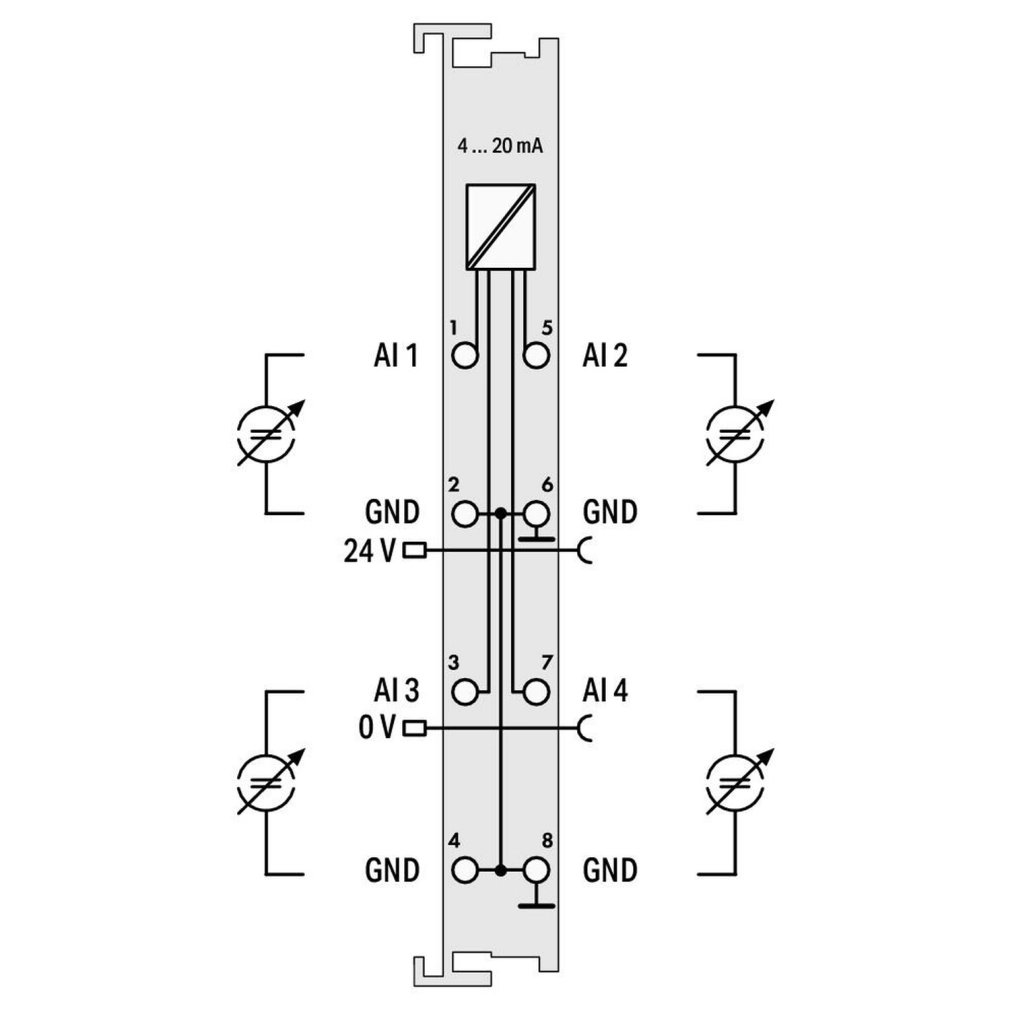

| Jelkapcsok | 1: AI1; 5: AI2; 3: AI3; 7: AI4. |
|---|---|
| Közös referencia | 2/6 és 4/8: közös GND; a rajz e pontokat közös földpotenciálként jelöli. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | 270 pF és 10 nF kondenzátor. |

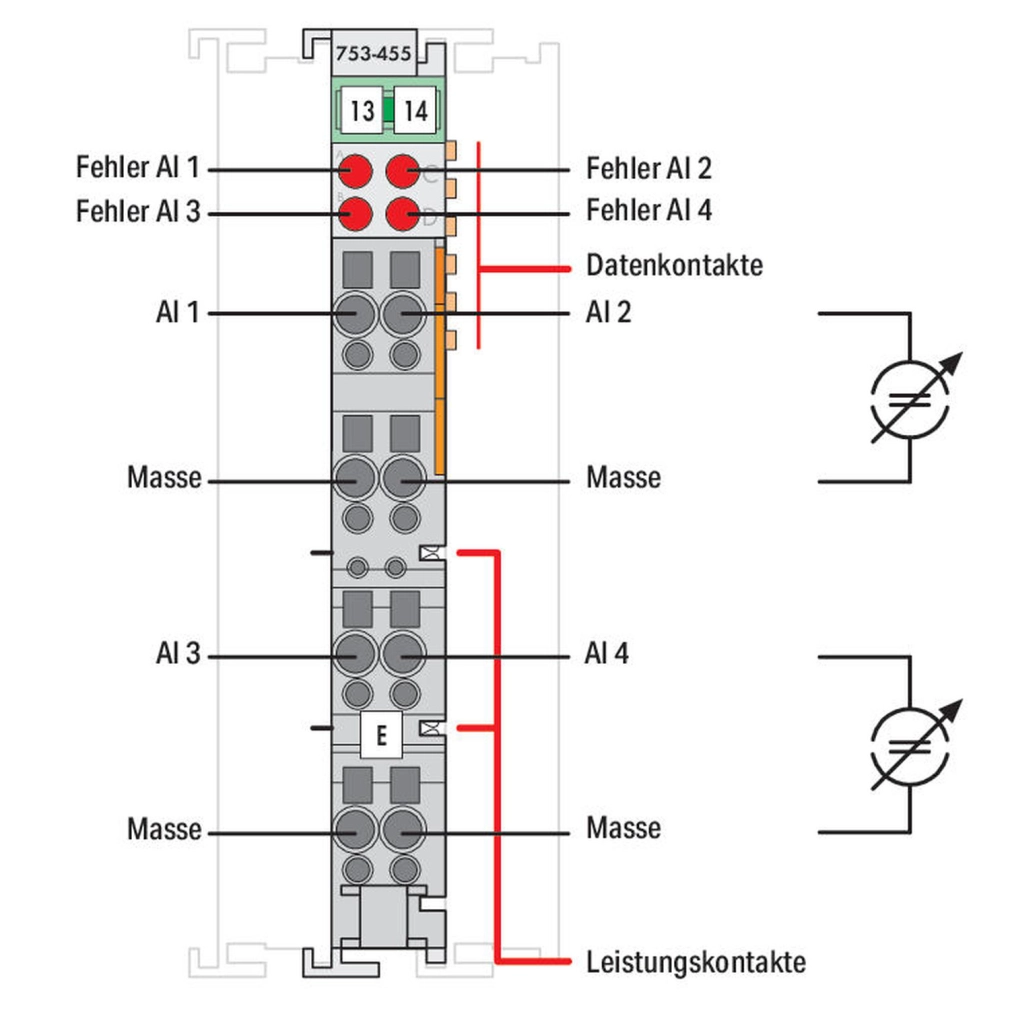

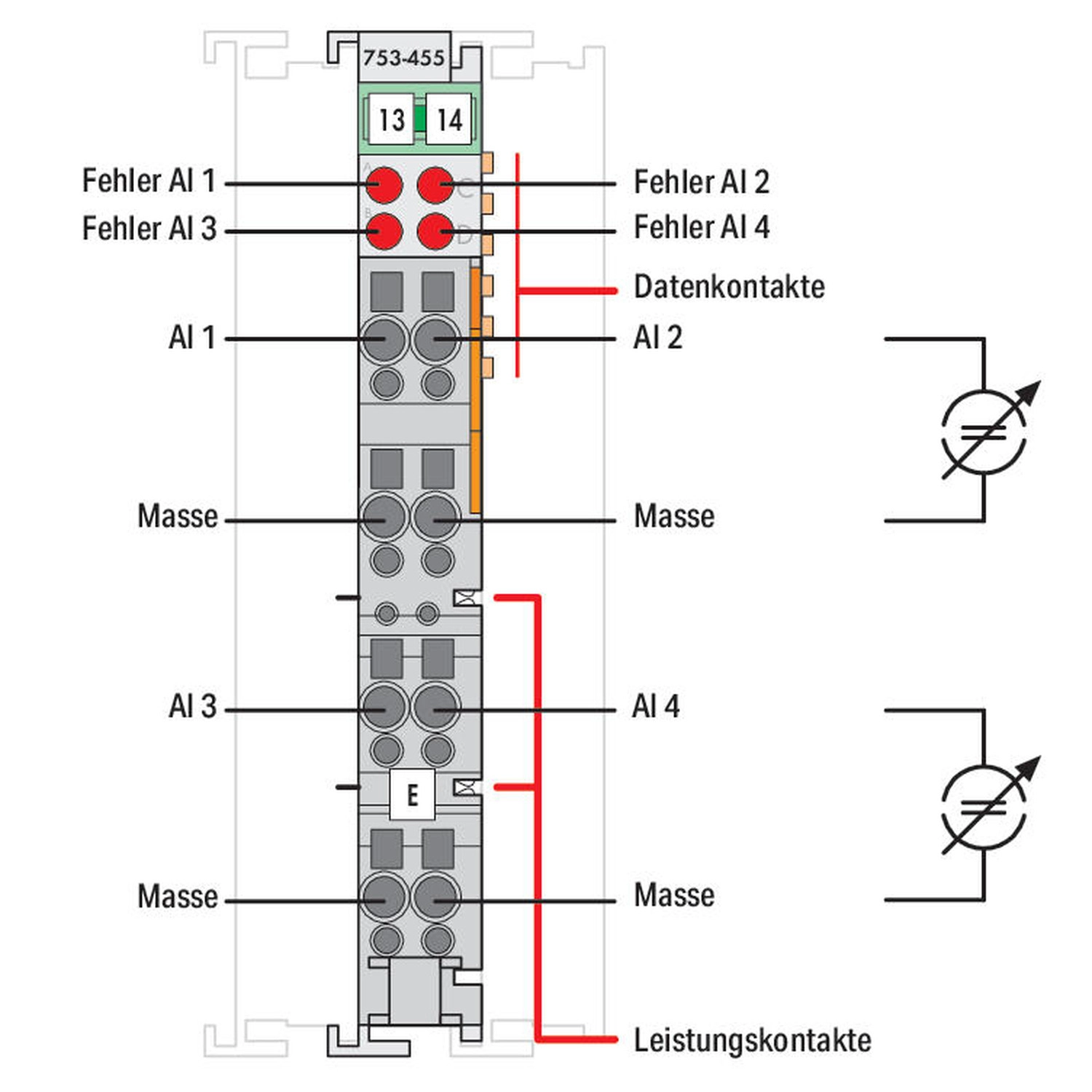

| LED és csatorna | A: AI1; C: AI2; B: AI3; D: AI4; mind piros hibajelző. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,088 MJ |
| Tömeg | 42,5 g |
| Megfelelőségi jelölés | CE |
| A szállított modul tartozékai | A dugaszolható csatlakozót és a 753-as sorozat kódolólábait nem tartalmazza. A szükséges dugó külön tartozék: 753-110; a kódolóláb 753-150 opcionális. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Tanúsítói képi jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A jelölések nem önálló villamos terhelhetőségi adatok. |
Szerelési feltételek
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
Szükséges dugaszolható csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódolóláb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | 2a8d10a3-af5c-4e53-a88c-23f84a076b27 |
| SCIP-bejelentés (Belgium) | 21a0a5cd-73ad-4ea5-a111-c6adaa34b7d2 |
| SCIP-bejelentés (Bulgária) | 87750aa5-6e19-47aa-a29c-b3e66321d773 |
| SCIP-bejelentés (Csehország) | 3e7e8bbe-9d55-477a-ade9-32a9512a5476 |
| SCIP-bejelentés (Dánia) | a1ce2c2b-c2f0-4077-beb5-44c91c0fcc2b |
| SCIP-bejelentés (Finnország) | f0bc13c2-78a5-4464-994d-a9422a9a9c80 |
| SCIP-bejelentés (Franciaország) | 5fcb037f-bc11-4ef1-b775-7d52a6d17840 |
| SCIP-bejelentés (Németország) | 5db8fe93-dd91-46bb-a0a9-06ec7f306737 |
| SCIP-bejelentés (Magyarország) | a5ed9c3f-5447-4b50-a0e6-9515b29761d3 |
| SCIP-bejelentés (Olaszország) | 5439fec1-9b92-40df-8456-170217ba9984 |
| SCIP-bejelentés (Hollandia) | 336408f4-abba-427a-8bb5-c79e5e8b9c8d |
| SCIP-bejelentés (Lengyelország) | 16b92ad7-3828-4b53-9a1b-28558073ed0f |
| SCIP-bejelentés (Románia) | 7184b875-c696-43c2-afbb-7a5ab1d49e54 |
| SCIP-bejelentés (Svédország) | 703555bd-c2fd-40bf-8ae6-9fa913fffa20 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Tartalmazza a dugaszolható csatlakozót?
Milyen vezetéket fogad?
Réz, tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 9–10 mm.
Mekkora a szélessége?
12 mm; magassága 100 mm, mélysége 69,8 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-455
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
42,5 g/db
Cikkszám
4045454439644
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 753-455 4 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-455 |
| GTIN / EAN | 4045454439644 |
| Terméktípus | Négycsatornás analóg bemeneti modul |
Villamos és működési adatok
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Érzékelőcsatlakozás | 4 x (2 vezetékes) |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 65 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | A–D piros: az AI1–AI4 csatornák hibajelzése |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Analóg bemenetek száma | 4 |
| Bemeneti feszültség (max.) | 32 V |
| Jelkarakterisztika | Egyvégű |
| Felbontás [bit] | 12 bit |
| Belső adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 100 Ω |
| Átalakítási idő (ált.) | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, maximum a felső tartományértékhez képest | 0,1 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Jelfeldolgozás és referencia | Elektromosan leválasztott jelút; a négy bemenet közös földpotenciálon van. A 12 bit felbontás, a mérési hiba külön megadott jellemző. |
Rajzi kapocskiosztás
| Jelkapcsok | 1: AI1; 5: AI2; 3: AI3; 7: AI4. |
|---|---|
| Közös referencia | 2/6 és 4/8: közös GND; a rajz e pontokat közös földpotenciálként jelöli. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | 270 pF és 10 nF kondenzátor. |
| LED és csatorna | A: AI1; C: AI2; B: AI3; D: AI4; mind piros hibajelző. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,088 MJ |
| Tömeg | 42,5 g |
| Megfelelőségi jelölés | CE |
| A szállított modul tartozékai | A dugaszolható csatlakozót és a 753-as sorozat kódolólábait nem tartalmazza. A szükséges dugó külön tartozék: 753-110; a kódolóláb 753-150 opcionális. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Tanúsítói képi jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A jelölések nem önálló villamos terhelhetőségi adatok. |
Szerelési feltételek
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
Szükséges dugaszolható csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódolóláb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O rendszer) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | 2a8d10a3-af5c-4e53-a88c-23f84a076b27 |
| SCIP-bejelentés (Belgium) | 21a0a5cd-73ad-4ea5-a111-c6adaa34b7d2 |
| SCIP-bejelentés (Bulgária) | 87750aa5-6e19-47aa-a29c-b3e66321d773 |
| SCIP-bejelentés (Csehország) | 3e7e8bbe-9d55-477a-ade9-32a9512a5476 |
| SCIP-bejelentés (Dánia) | a1ce2c2b-c2f0-4077-beb5-44c91c0fcc2b |
| SCIP-bejelentés (Finnország) | f0bc13c2-78a5-4464-994d-a9422a9a9c80 |
| SCIP-bejelentés (Franciaország) | 5fcb037f-bc11-4ef1-b775-7d52a6d17840 |
| SCIP-bejelentés (Németország) | 5db8fe93-dd91-46bb-a0a9-06ec7f306737 |
| SCIP-bejelentés (Magyarország) | a5ed9c3f-5447-4b50-a0e6-9515b29761d3 |
| SCIP-bejelentés (Olaszország) | 5439fec1-9b92-40df-8456-170217ba9984 |
| SCIP-bejelentés (Hollandia) | 336408f4-abba-427a-8bb5-c79e5e8b9c8d |
| SCIP-bejelentés (Lengyelország) | 16b92ad7-3828-4b53-9a1b-28558073ed0f |
| SCIP-bejelentés (Románia) | 7184b875-c696-43c2-afbb-7a5ab1d49e54 |
| SCIP-bejelentés (Svédország) | 703555bd-c2fd-40bf-8ae6-9fa913fffa20 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-455 4 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés használati útmutató
Biztonság és előkészítés
1
A szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezheti. A rendszerkézikönyvet a saját termék és a használt csatoló vagy vezérlő dokumentációjával együtt kell alkalmazni.
2
Minden érintett tápforrást kapcsolj le szerelés, bekötés, hibakeresés vagy karbantartás előtt. Ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást.
3
A nyitott készülék száraz beltérre, megfelelő kiegészítő burkolatba való. Csak jogosult személyek férhetnek hozzá. Lakó-, üzleti és kereskedelmi környezetben a szükséges zavarkibocsátási határértékek teljesítése is feltétel.
4
Biztosíts kifogástalan villamos kapcsolatot a DIN-sín és a keret vagy burkolat között. Veszélyes aktív feszültségnél a DIN-sínt védőföldre kell kötni. A SELV/PELV áramköröket a veszélyes aktív feszültségű áramköröktől elkülönítve kell szerelni, vagy minden vezeték szigetelését a legnagyobb feszültségre kell méretezni.
5
A rendszer- és a terepi ellátás megengedett összáramát külön ellenőrizd; szükség esetén további tápmodul kell. Gondoskodj megfelelő túláramvédelemről; UL-hatályú alkalmazásnál UL-jóváhagyott biztosítót használj.
6
Sérült készüléket ne helyezz üzembe, a házat ne nyisd ki, és ne érintsd a tápsínérintkezőket. Ne tedd a modult az adat- vagy tápsínérintkezőire. Védd a rendszert vezető szennyeződéstől; aeroszolok, szilikonok és trigliceridek jelenlétében ezeknek ellenálló burkolat szükséges.
7
A burkolaton belüli hőmérséklet nem lépheti túl a beépített termékek megengedett környezeti hőmérsékletét. A kábeleket a várható legnagyobb áramra méretezd; a kapocspont saját melegedése a környezeti hőmérsékletet akár 25 K-nel is meghaladhatja. Ehhez megfelelő vezeték-hőmérséklettartomány vagy a melegedést csökkentő nagyobb keresztmetszet szükséges.
Saját csatlakozó és vezetékfeltételek
A modul nem tartalmazza a szükséges 753-110 dugót és az opcionális 753-150 kódolólábakat. Réz, tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 9–10 mm / 0,35–0,39 inch.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 753-as dugaszolható csatlakozó felszerelése
1
Ellenőrizd, hogy a modul kioldófüle nincs kihúzva.
2
Helyezd a vezetékes csatlakozófelületet a modulra.
3
Nyomd rá, amíg teljesen a helyére pattan.
A 753-as modul eltávolítása
1
Feszültségmentes állapotban húzd a narancssárga reteszt a modul felső széle felé, és távolítsd el a dugaszolható csatlakozót.
2
Húzd fel a hozzáférhetővé vált narancssárga kioldófület.
3
A kioldófülnél húzd ki a modult a szerelvényből. Ügyelj az éles tápsínérintkezőkre.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
753-as csatlakozó kódolása
1
Illeszd a kódolócsapot a hozzá tartozó hüvelybe.
2
Helyezd az összeállított kódolóelemeket a modulba.
3
Helyezd a dugaszolható csatlakozót a modulra.
Egy kódolócsap négy kódolási lehetőséget ad; két elem összesen 16 kombinációt tesz lehetővé. A dugó levétele után a hüvelyek a modulban maradnak.
Saját kapocskiosztás és feltételek
| Jelkapcsok | 1: AI1; 5: AI2; 3: AI3; 7: AI4. |
|---|---|
| Közös referencia | 2/6 és 4/8: közös GND; a rajz e pontokat közös földpotenciálként jelöli. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | 270 pF és 10 nF kondenzátor. |
| LED és csatorna | A: AI1; C: AI2; B: AI3; D: AI4; mind piros hibajelző. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
