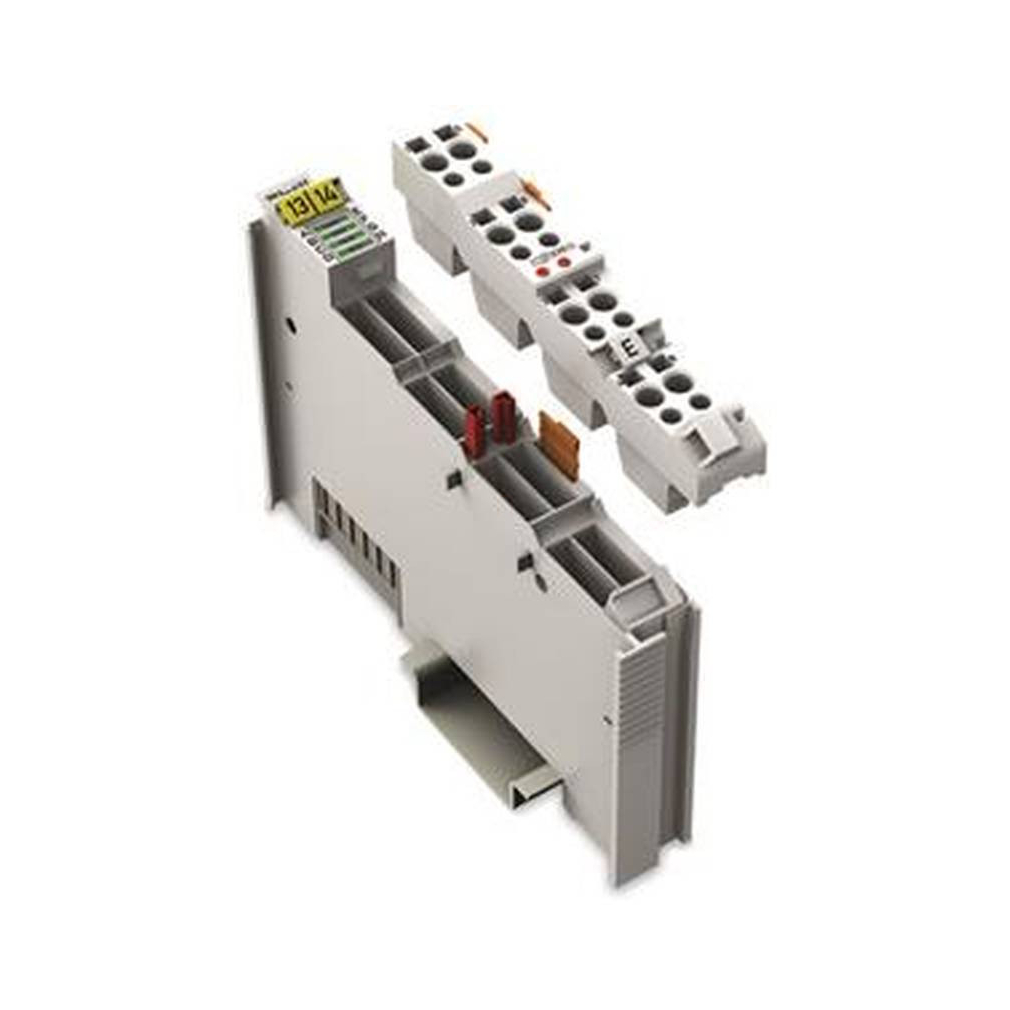

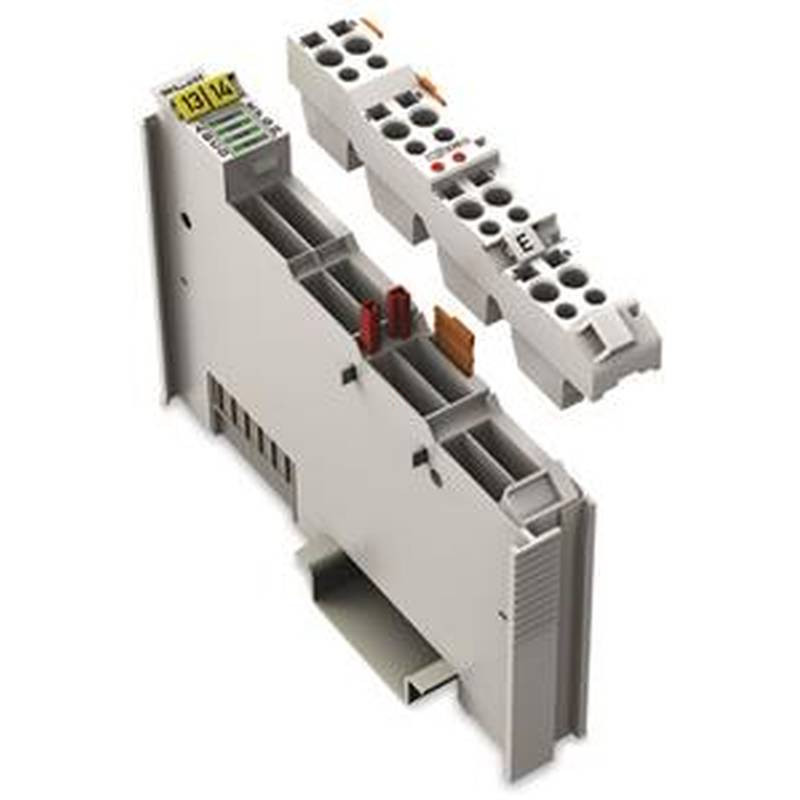

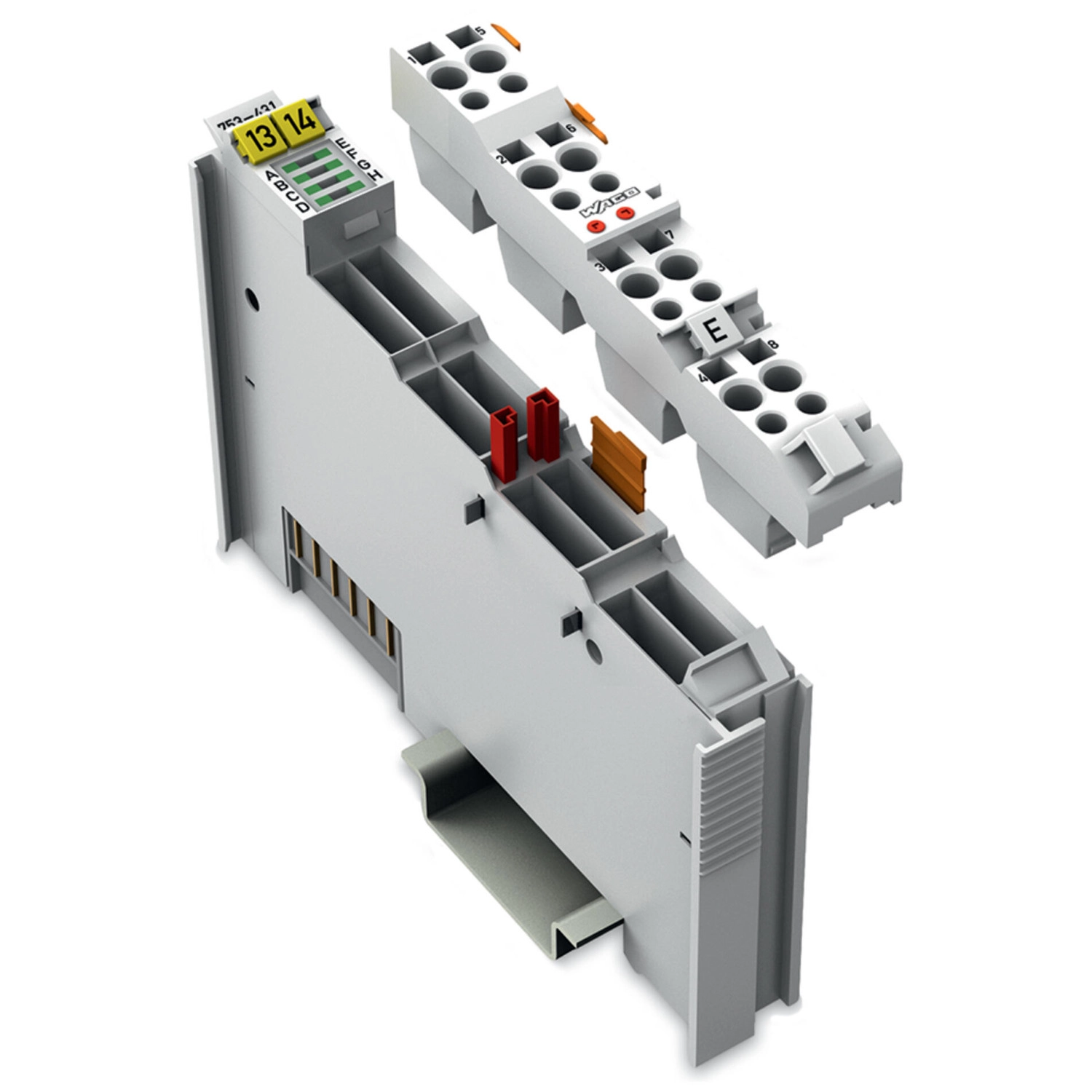

Wago 753-431 8 csatornás digitális bemeneti modul, 24 VDC, 0,2 ms
RRP:49 248 Ft
48 755 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
42 464 Ft
nettó 33 436 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális bemeneti modulnak nyolc csatornája van és mindössze 12 mm (0,47 inch) széles. A modul vezérlőjeleket fogad a digitális terepi eszközöktől (pl. szenzorok). Mindegyik modul rendelkezik zajcsökkentő szűrővel. A terepi és rendszerszintek elektromosan leválasztottak.
A Wago 753-431 nyolc pozitív logikájú 24 V DC bemenetet biztosít, 0,2 ms bemeneti szűrővel, 12 mm szélességben. A rendszer- és terepi szint elektromosan leválasztott.
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 8 |
|---|---|
| Csatornák száma összesen (modul) | 8 |
| Jel típusa | Digitális |
| Feszültségjel típusa | 24 V DC |
| Szenzor csatlakozás | 8 x (1 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 0,2 ms |
| Bemeneti áram csatornánként jelekhez (1) (ált.) | 2,8 mA |
| A jel feszültségtartománya (0) | −3 … +5 V DC |
| A jel feszültségtartománya (1) | 15 … 30 V DC |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 17 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: állapot-visszajelzés DI 1, DI 3, DI 5, DI 7; LED (E-H) zöld: állapot-visszajelzés DI 2, DI 4, DI 6, DI 8 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (bemenetek) |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,974 MJ |
| Tömeg | 39 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és alkalmazási feltételek
| Rendeltetés | Nyolc pozitív logikájú 24 V DC bemenetet biztosít, 0,2 ms bemeneti szűrővel, 12 mm szélességben. A rendszer- és terepi szint elektromosan leválasztott. |
|---|---|
| Dugaszolható csatlakozó és kódolás | A dugaszolható csatlakozót és a kódolólábakat a csomag nem tartalmazza. A szükséges csatlakozó 753-110; a kódolóláb külön tartozék. |

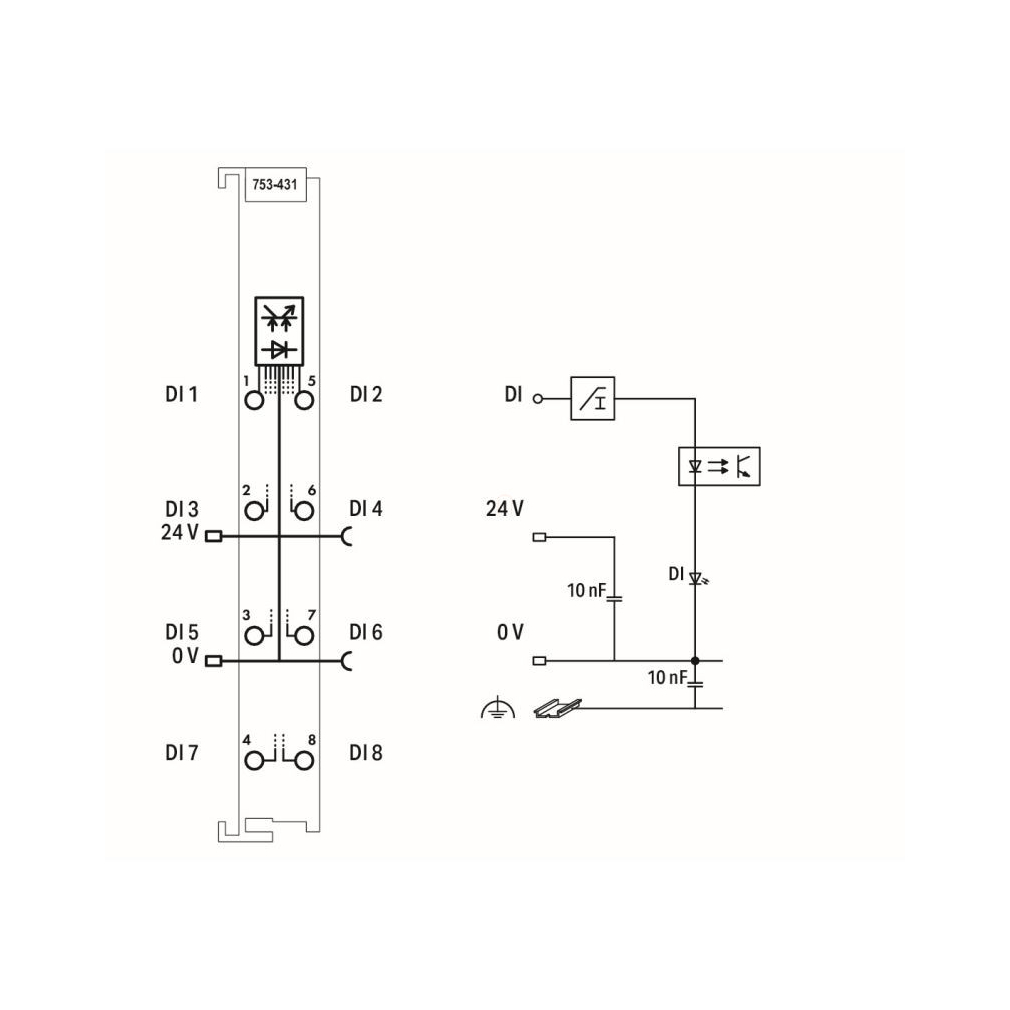

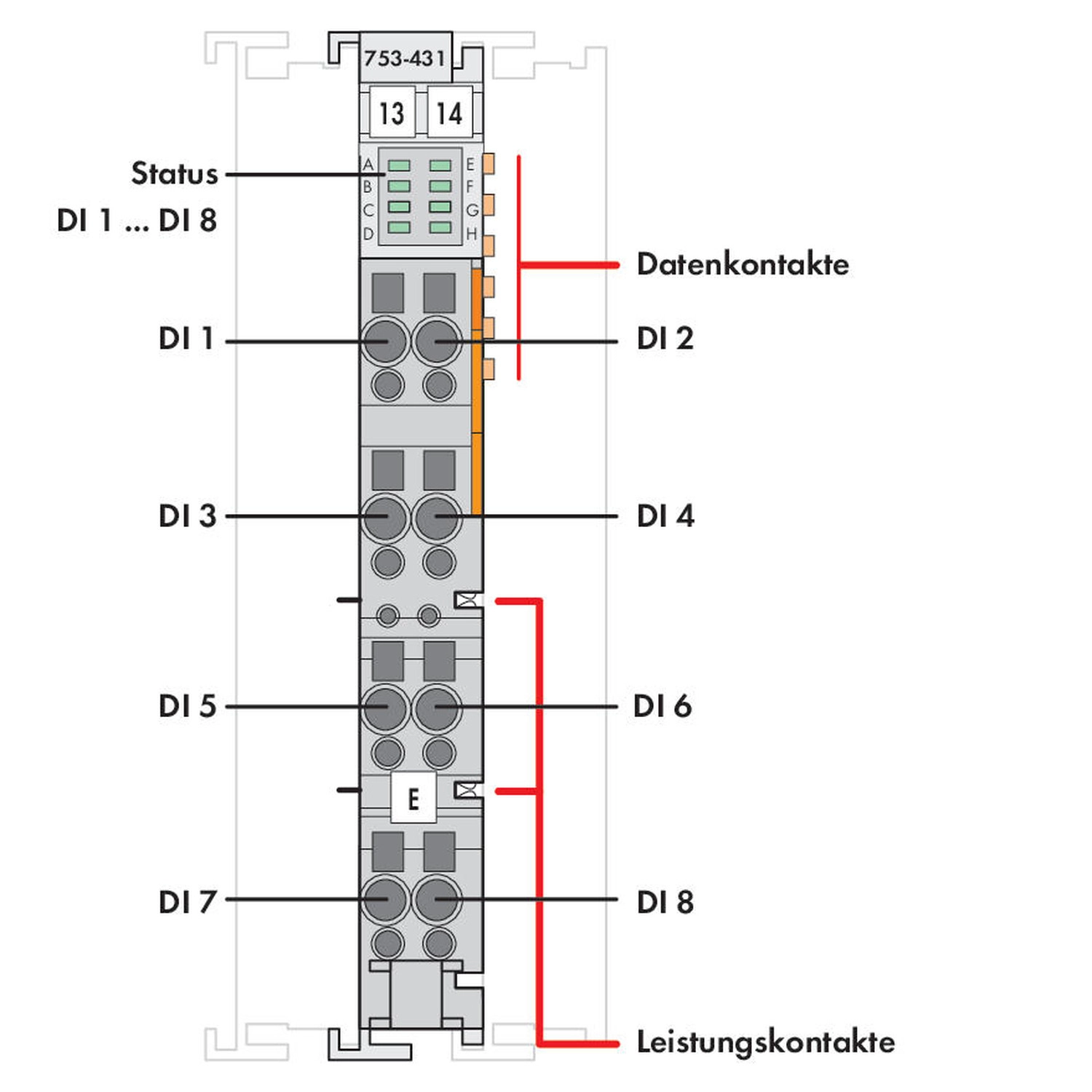

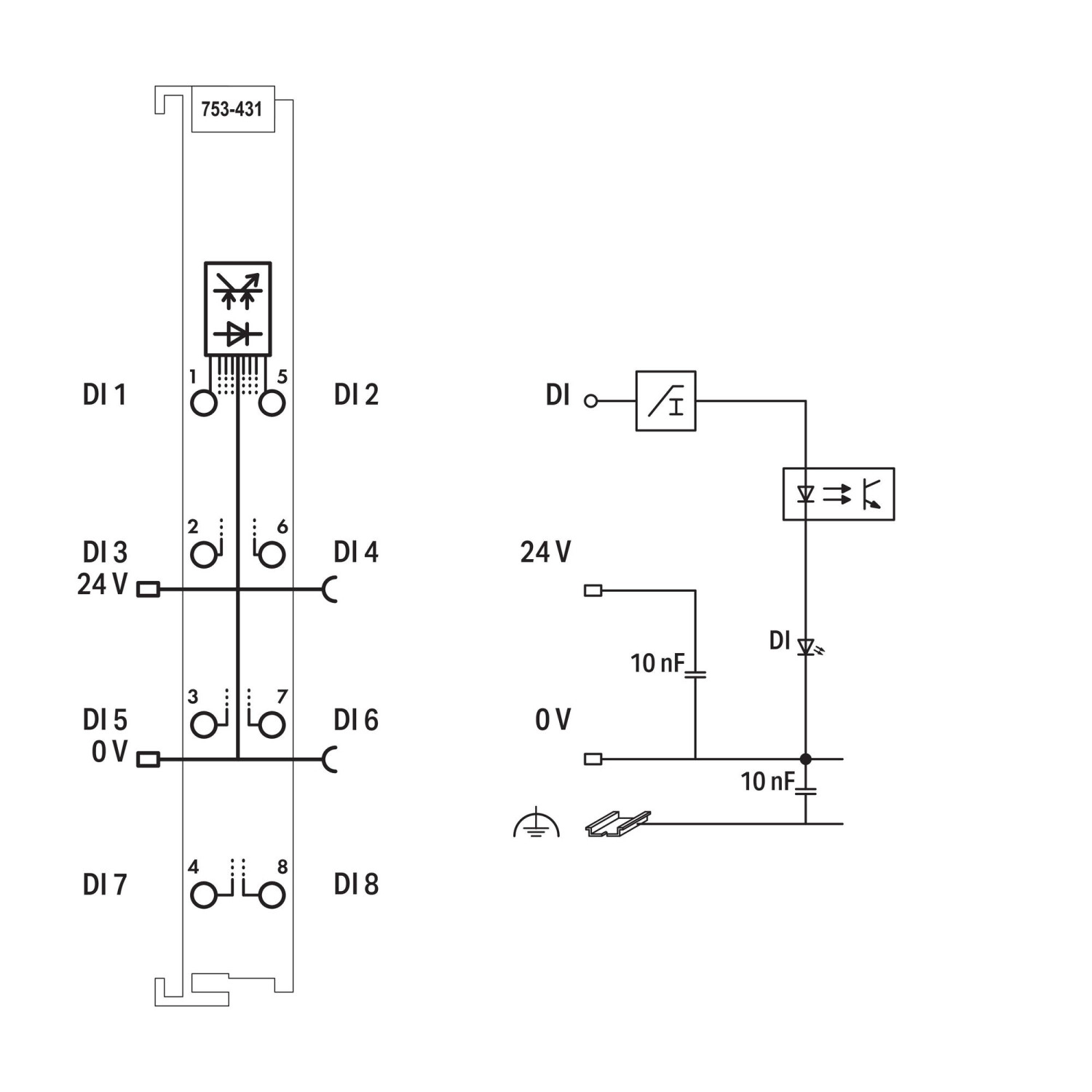

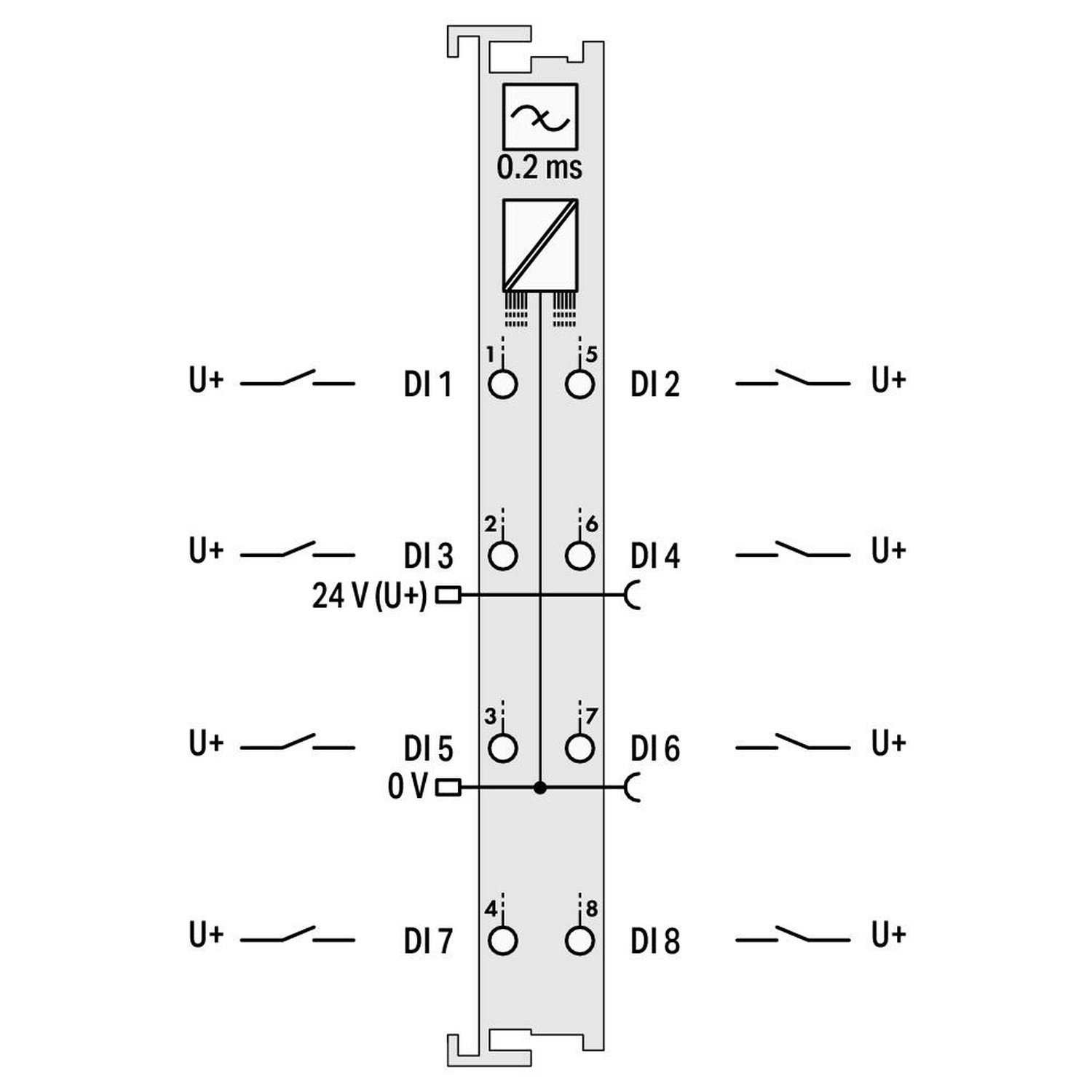

Saját kapocskiosztás
| 1 / 5 | DI1 / DI2 |
|---|---|
| 2 / 6 | DI3 / DI4 |
| 3 / 7 | DI5 / DI6 |
| 4 / 8 | DI7 / DI8 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 V DC |
| 753-602 | Tápegység; 24 V DC |
| 750-601 | Tápegység; 24 V DC; biztosítéktartóval |
| 750-610 | Tápegység; 24 V DC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 704-2003 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 10 pólusú; 8 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2004 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 1 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2024 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2-vezetékes csatlakozás; rögzítő távtartóban |
| 704-2044 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2-vezetékes csatlakozás; rögzítő távtartóban |
| 704-2054 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 289-611 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 10 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 289-614 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 20 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 706-7753/301-200 | Rendszerkábel; WAGO-I/O-SYSTEM, 753 Sorozat; 2 x 16 digitális bemenet vagy kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/300-100 | Rendszerkábel; WAGO-I/O-SYSTEM, 753 Sorozat; 8 digitális bemenet vagy kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetőanyaghoz használható?
Rézvezetőkhöz.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-431
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
39 g/db
Cikkszám
4045454394448
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 753-431 8 csatornás digitális bemeneti modul, 24 VDC, 0,2 ms műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-431 |
| GTIN / EAN | 4045454394448 |
| Terméktípus | Nyolccsatornás 24 V DC digitális bemeneti modul, 0,2 ms |
Műszaki, csatlakozási és környezeti adatok
| Digitális bemenetek száma | 8 |
|---|---|
| Csatornák száma összesen (modul) | 8 |
| Jel típusa | Digitális |
| Feszültségjel típusa | 24 V DC |
| Szenzor csatlakozás | 8 x (1 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 0,2 ms |
| Bemeneti áram csatornánként jelekhez (1) (ált.) | 2,8 mA |
| A jel feszültségtartománya (0) | −3 … +5 V DC |
| A jel feszültségtartománya (1) | 15 … 30 V DC |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 17 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: állapot-visszajelzés DI 1, DI 3, DI 5, DI 7; LED (E-H) zöld: állapot-visszajelzés DI 2, DI 4, DI 6, DI 8 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (bemenetek) |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,974 MJ |
| Tömeg | 39 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és alkalmazási feltételek
| Rendeltetés | Nyolc pozitív logikájú 24 V DC bemenetet biztosít, 0,2 ms bemeneti szűrővel, 12 mm szélességben. A rendszer- és terepi szint elektromosan leválasztott. |
|---|---|
| Dugaszolható csatlakozó és kódolás | A dugaszolható csatlakozót és a kódolólábakat a csomag nem tartalmazza. A szükséges csatlakozó 753-110; a kódolóláb külön tartozék. |
Saját kapocskiosztás
| 1 / 5 | DI1 / DI2 |
|---|---|
| 2 / 6 | DI3 / DI4 |
| 3 / 7 | DI5 / DI6 |
| 4 / 8 | DI7 / DI8 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 V DC |
| 753-602 | Tápegység; 24 V DC |
| 750-601 | Tápegység; 24 V DC; biztosítéktartóval |
| 750-610 | Tápegység; 24 V DC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 704-2003 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 10 pólusú; 8 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2004 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 1 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2024 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2-vezetékes csatlakozás; rögzítő távtartóban |
| 704-2044 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2-vezetékes csatlakozás; rögzítő távtartóban |
| 704-2054 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 289-611 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 10 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 289-614 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 20 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 706-7753/301-200 | Rendszerkábel; WAGO-I/O-SYSTEM, 753 Sorozat; 2 x 16 digitális bemenet vagy kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/300-100 | Rendszerkábel; WAGO-I/O-SYSTEM, 753 Sorozat; 8 digitális bemenet vagy kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-431 8 csatornás digitális bemeneti modul, 24 VDC, 0,2 ms használati útmutató
Munkavégzés előtti feltételek
| Szakképzettség és elhelyezés | A szerelést szakképzett villamos szakember végezze. A nyitott rendszer megfelelő kiegészítő burkolatba kerüljön, amelyhez csak feljogosított személy férhet hozzá. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, hibaelhárítás vagy karbantartás előtt válaszd le az összes tápforrást, ellenőrizd a feszültségmentességet, és védd a rendszert a véletlen vagy illetéktelen újraindítástól. |
| Készülék állapota | Sérült készüléket ne használj; a házat ne nyisd fel, a tápsínérintkezőket ne érintsd meg, és ne használj kontaktspray-t. |
| Vezető csatlakoztatása | Egy csatlakozási pontba csak egy vezetőt köss. |
Vezeték és előkészítés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Vezeték csatlakoztatása CAGE CLAMP kapocsba
| CAGE CLAMP kapocs nyitása | A működtetőszerszámot egyenesen helyezd a vezetékcsatlakozás feletti téglalap alakú nyílásba. |
|---|---|
| Vezeték behelyezése | Vezesd a vezetéket a hozzá tartozó kerek vezetéknyílásba. |
| Kapocs zárása | Húzd ki a működtetőszerszámot; a kapocs ezzel rögzíti a vezetéket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
