Wago 753-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz

RRP:188 895 Ft
187 006 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 162 874 Ft nettó 128 247 Ft

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Ehhez a modulhoz két 16 bites felfelé számláló tartozik. A CLOCK 1 és CLOCK 2 bemenetek 24 V-os bináris impulzusokat vesznek fel, és a számláló állapotáról jelzést küldenek a beszerelt busz rendszerhez. A DO 1 és DO 2 digitális kimeneteket a vezérlő byte-tal lehet beállítani. A vezérlő byte beállítja vagy az alaphelyzetbe újraállítja (reszeteli) a számlálót.

A Wago 753-404/000-005 kétcsatornás számlálómodul. Két 16 bites, felfelé számláló csatornán fogad 24 V DC bináris impulzusokat. A számlálók állapotát továbbítja; a DO1 és DO2 kimenetet vezérlőbyte kapcsolja, a számlálók beállítása és visszaállítása szintén vezérlőbyte-tal végezhető.

Működés

FunkcióKét 16 bites, felfelé számláló csatornán fogad 24 V DC bináris impulzusokat. A számlálók állapotát továbbítja; a DO1 és DO2 kimenetet vezérlőbyte kapcsolja, a számlálók beállítása és visszaállítása szintén vezérlőbyte-tal végezhető.

Jeltechnika

Jel típusaFeszültség
Feszültségjel típusa24 VDC
Adatszélesség32 bites adat; 8 bites vezérlés/státusz
Digitális kimenetek száma2
Kimeneti áram csatornánként0,5 A
Kimeneti áramRövidzárvédett
Számlálók száma2
Számláló bitmélysége16 bit
Kapcsolási frekvencia (max.)5 kHz
A jel feszültségtartománya (0)−3 … +5 VDC
A jel feszültségtartománya (1)15 … 30 VDC
Bemeneti áram (ált.)5 mA

Tápellátás és szigetelés

Tápfeszültség (rendszer)5 VDC; adatérintkezőn keresztül
Áramfelvétel (5 V rendszerellátás)70 mA
Tápfeszültség (terepi)24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással)
Szigetelés500 V rendszer/terep

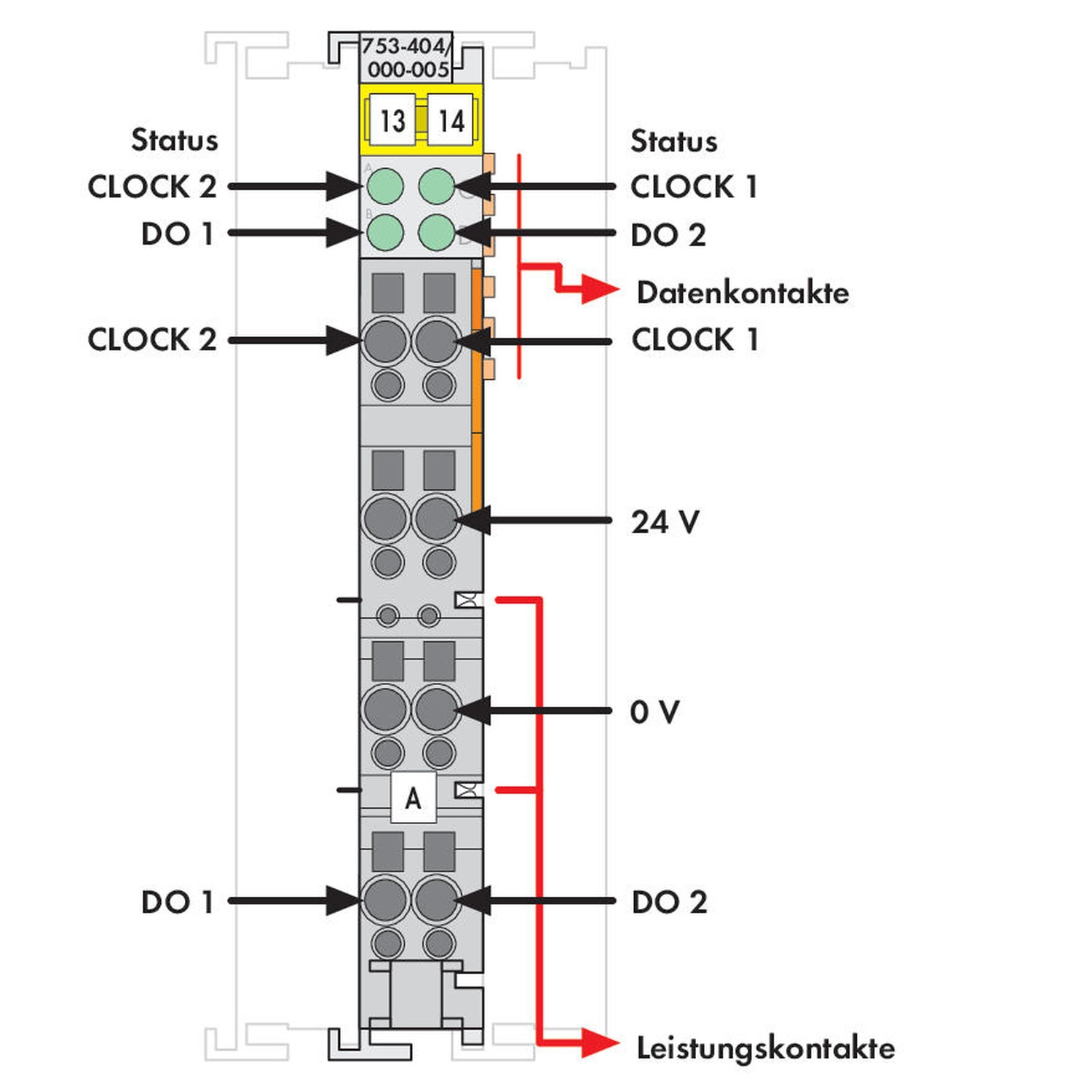

IndikátorokZöld A–D LED: CLOCK2, DO1, CLOCK1, DO2 állapotjelzése.
Bejövő tápsínérintkezők száma2
Kimenő tápsínérintkezők száma2

Csatlakozás és kialakítás

Csatlakozástechnika: bemenetek/kimenetek8 x CAGE CLAMP
Csatlakoztatható vezetékek anyagaiRéz
Csatlakozás típusaBemenetek/kimenetek
Tömör vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Csupaszolási hossz9 … 10 mm / 0,35 … 0,39 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN kalapsín felső részétől62,6 mm / 2,465 inch
Rögzítés típusaDIN 35 kalapsín
Vezetékes interfészdugaszolható
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés1,33 MJ
Tömeg41,5 g
Megfelelőségi jelölésCE

Környezeti feltételek

Környezeti hőmérséklet (működés közben)0 … +55 °C
Környezeti hőmérséklet (tárolási)-40 … +85 °C
Védettség típusaIP20
Szennyezettségi fok2 az IEC 61131-2 szerint
Működési magasság0 … 2000 m / 0 … 6562 láb
Rögzítési pozícióVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom (kondenzáció nélkül)95 %
Rezgésállóság4 g az IEC 60068-2-6 szerint
Ütésállóság15 g az IEC 60068-2-27 szerint
EMC zavartűrésEN 61000-6-2, hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4, hajózási tanúsítványok szerint
Szennyező anyagoknak való kitettségaz IEC 60068-2-42 és az IEC 60068-2-43 szerint
Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén10 ppm
Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén25 ppm

753 csatlakozófelület

KivitelDugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza.
Szükséges kiegészítő753-110 dugó.

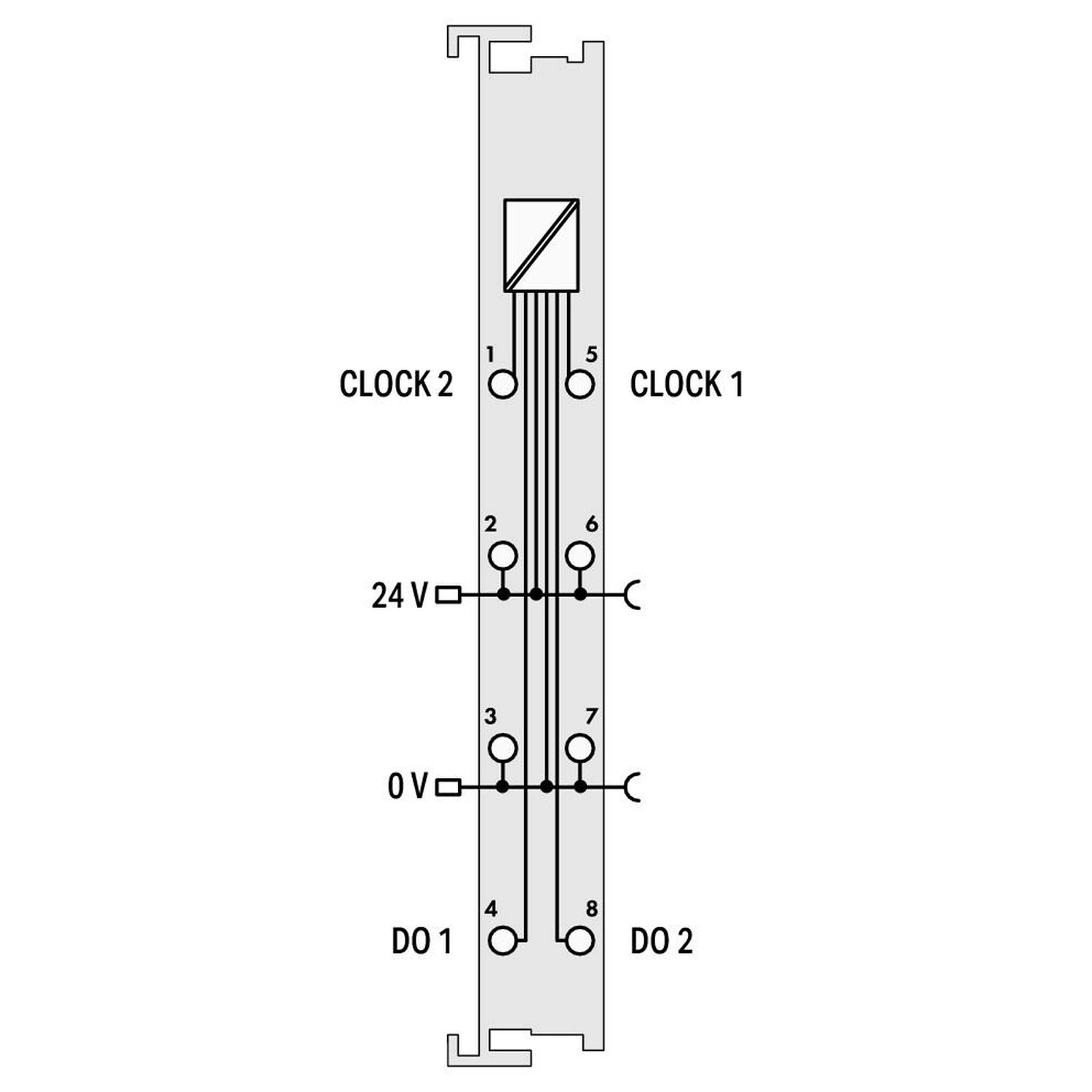

Csatlakozókiosztás

1; 5CLOCK2; CLOCK1
2; 624 V
3; 70 V
4; 8DO1; DO2

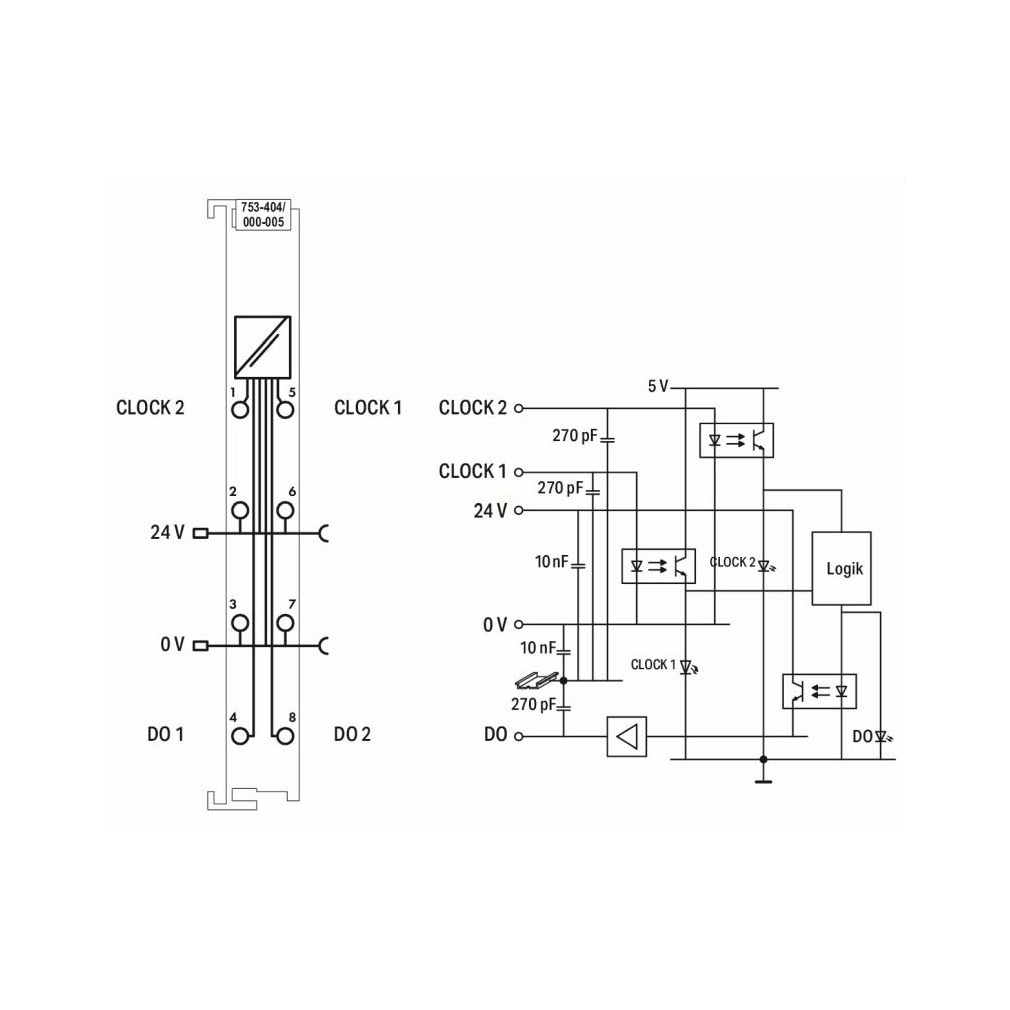

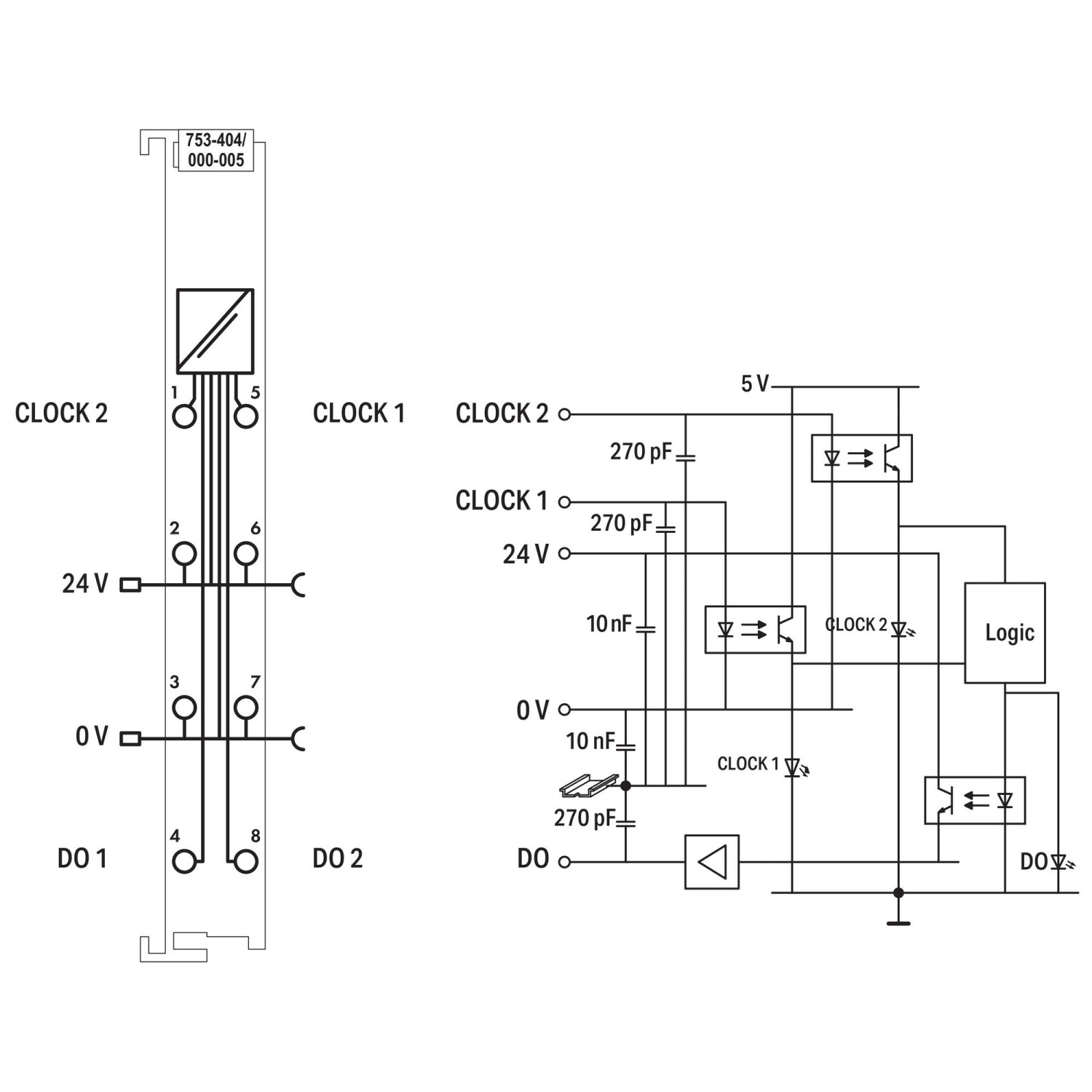

Belső kapcsolási rajz jelölései

Kapacitásjelölések270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások.

Tanúsítványok és nyilatkozatok

EACGZO Almaty Standart TP TC 020/2011 EAC CoC 03083
ULUnderwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199
EU-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
UK-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
ABSAmerican Bureau of Shipping - 25-0415412
BSHBundesamt fuer Seeschifffahrt und Hydrographie - 1104
DNVDNV GL SE DNV-CG-0339,Aug.2021 TAA0000194
KRKorean Register of Shipping - KR HMB05880-AC001
LRLloyds Register EMEA - LR22180952TA
PRSPolski Rejestr Statków - TE/1101/880590/23
ATEXTUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
CCCExCQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc)
IECExTUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc)
INMETROTÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X
UKExWAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec
ULUnderwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726

Környezeti megfelelőség

CAS-azonosítók1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7
REACH-jelöltlistás anyagok2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid
RoHS-megfelelőségMegfelel, mentességgel
RoHS-mentességek7(a); 7(c)-I
SCIP; Ausztria76a8fbef-5cf3-4a53-aa32-9f3fa01e6ea9
SCIP; Belgium3a5ec119-83b4-4a3c-9959-dab5ba30d92c
SCIP; Bulgária8956f179-07a2-4d49-87a9-72f327f6c413
SCIP; Csehországa797c347-bdb5-423e-a17c-ed461d694b10
SCIP; Dánia70b6405b-f1d9-46b7-b077-2112eaaf1672
SCIP; Finnországf661dcdb-4bee-4708-aa0f-6af28ebcd667
SCIP; Franciaország1cc1112c-44dd-4641-b7ac-88a09d718ea4
SCIP; Németország65795104-2f18-4117-a8b0-96de9cbfefdf
SCIP; Magyarország271c61ed-141d-4662-8b7b-f0eb3f78859d
SCIP; Olaszország96e6e1c8-d6f7-4b64-a73c-34c5be16fa6f
SCIP; Hollandiace82c839-b421-4cbb-9701-747643a0de00
SCIP; Lengyelországfbf09d24-fd38-4b2f-8215-8682c694f447
SCIP; Románia4b6f9278-f85f-4ea0-8a03-21b00be515a0
SCIP; Svédországb5353e04-de76-4d16-bd45-6a2eff6cd33a

Kapcsolódó termékek

753-110Dugó
790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
750-612Tápegység; 0 … 230 V AC/DC
753-612Tápegység; 0 … 230 V AC/DC
750-602Tápegység; 24 VDC
753-602Tápegység; 24 VDC
750-601Tápegység; 24 VDC; biztosítéktartóval
750-610Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
753-150753 sorozat kódoló láb
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Gyártói háttér ikon

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mekkora csupaszolási hossz szükséges?

9–10 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.

Fontos tájékoztatás a termékleírásról ikon

Fontos tájékoztatás a termékleírásról

A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-404/000-005
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
41,5 g/db
Cikkszám
4045454486334
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

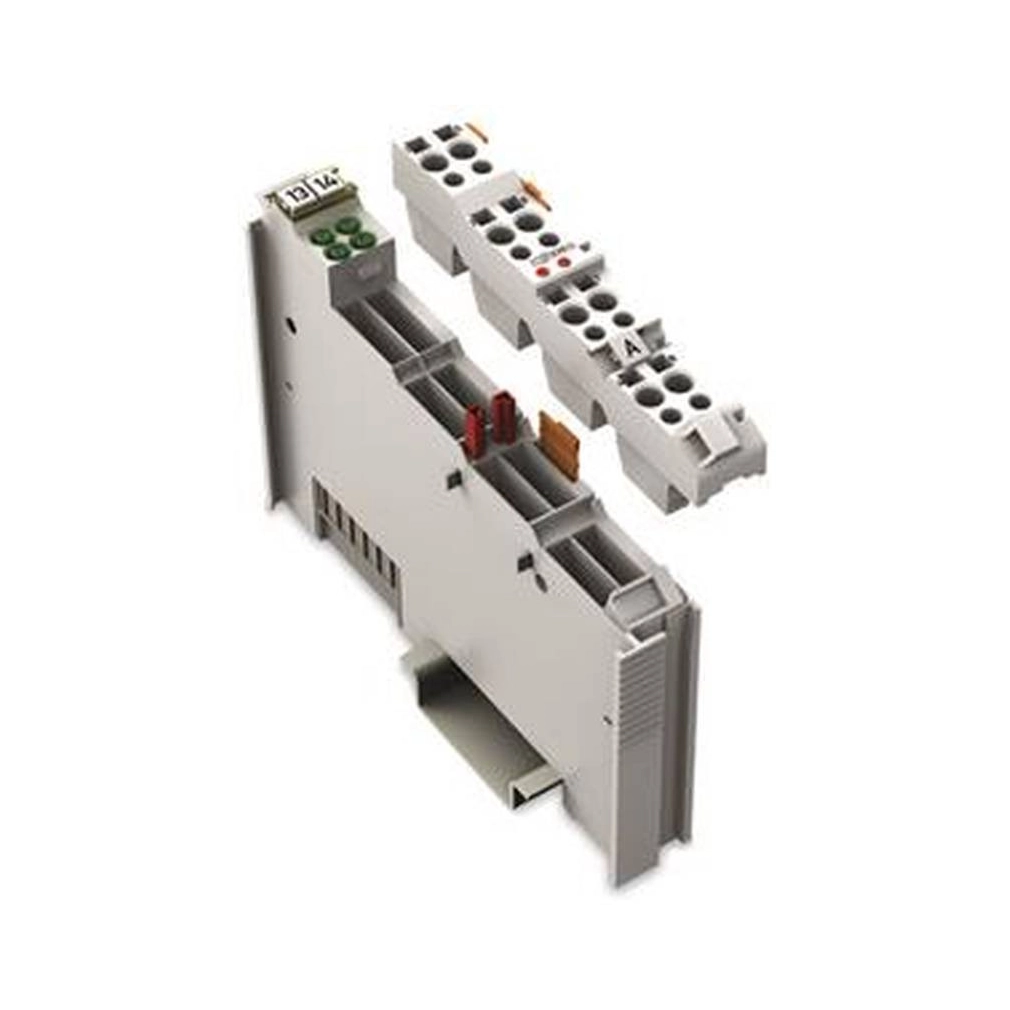

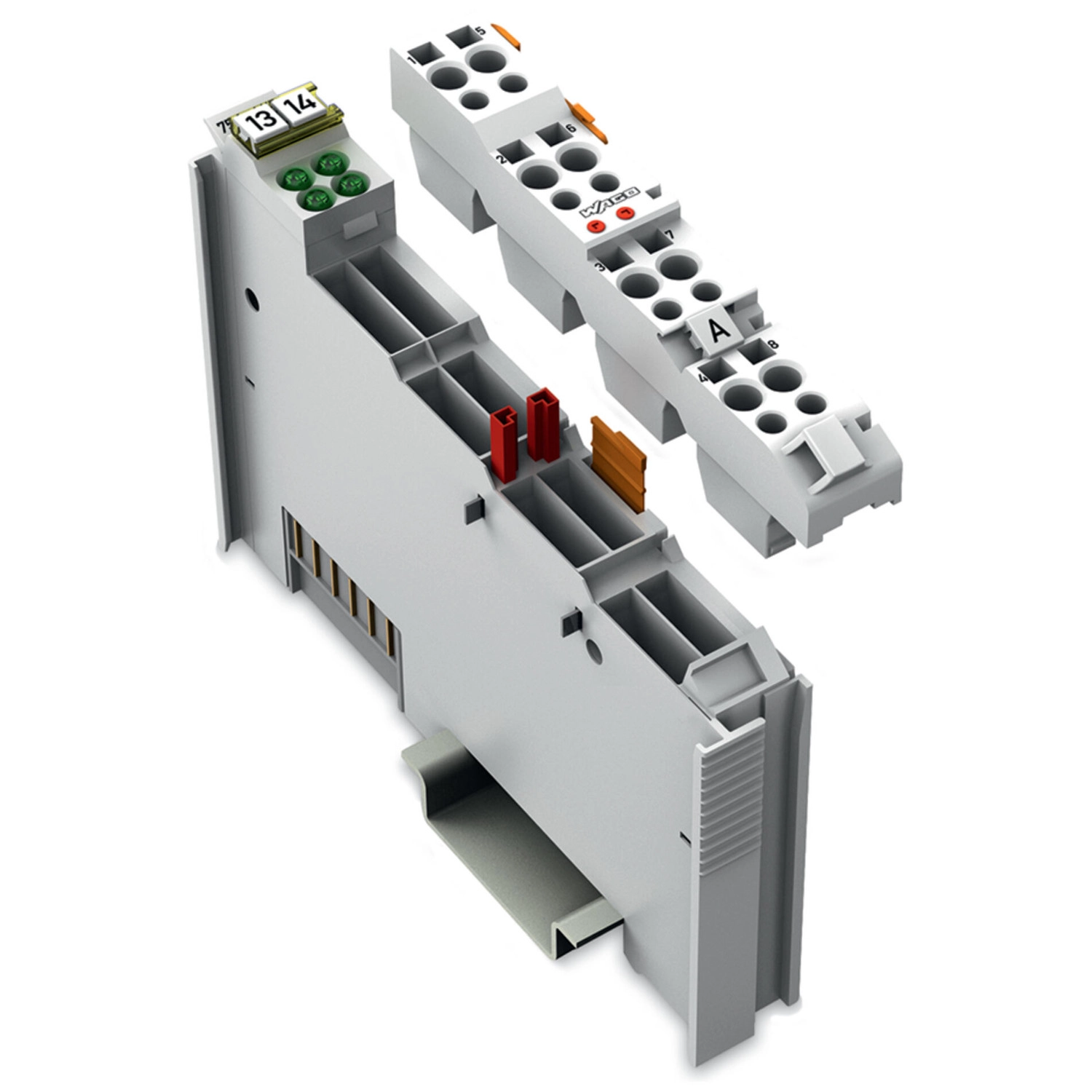

Wago 753-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz műszaki adatok

Azonosítás

GyártóWago
Cikkszám753-404/000-005
GTIN / EAN4045454486334
TerméktípusKétcsatornás számlálómodul

Működés

FunkcióKét 16 bites, felfelé számláló csatornán fogad 24 V DC bináris impulzusokat. A számlálók állapotát továbbítja; a DO1 és DO2 kimenetet vezérlőbyte kapcsolja, a számlálók beállítása és visszaállítása szintén vezérlőbyte-tal végezhető.

Jeltechnika

Jel típusaFeszültség
Feszültségjel típusa24 VDC
Adatszélesség32 bites adat; 8 bites vezérlés/státusz
Digitális kimenetek száma2
Kimeneti áram csatornánként0,5 A
Kimeneti áramRövidzárvédett
Számlálók száma2
Számláló bitmélysége16 bit
Kapcsolási frekvencia (max.)5 kHz
A jel feszültségtartománya (0)−3 … +5 VDC
A jel feszültségtartománya (1)15 … 30 VDC
Bemeneti áram (ált.)5 mA

Tápellátás és szigetelés

Tápfeszültség (rendszer)5 VDC; adatérintkezőn keresztül
Áramfelvétel (5 V rendszerellátás)70 mA
Tápfeszültség (terepi)24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással)
Szigetelés500 V rendszer/terep
IndikátorokZöld A–D LED: CLOCK2, DO1, CLOCK1, DO2 állapotjelzése.
Bejövő tápsínérintkezők száma2
Kimenő tápsínérintkezők száma2

Csatlakozás és kialakítás

Csatlakozástechnika: bemenetek/kimenetek8 x CAGE CLAMP
Csatlakoztatható vezetékek anyagaiRéz
Csatlakozás típusaBemenetek/kimenetek
Tömör vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Finom elemi szálas vezeték0,08 … 2,5 mm² / 28 … 14 AWG
Csupaszolási hossz9 … 10 mm / 0,35 … 0,39 inch
Szélesség12 mm / 0,472 inch
Magasság100 mm / 3,937 inch
Mélység69,8 mm / 2,748 inch
Mélység a DIN kalapsín felső részétől62,6 mm / 2,465 inch
Rögzítés típusaDIN 35 kalapsín
Vezetékes interfészdugaszolható
Készülékház anyagaPolikarbonát; poliamid 6,6
Tűzterhelés1,33 MJ
Tömeg41,5 g
Megfelelőségi jelölésCE

Környezeti feltételek

Környezeti hőmérséklet (működés közben)0 … +55 °C
Környezeti hőmérséklet (tárolási)-40 … +85 °C
Védettség típusaIP20
Szennyezettségi fok2 az IEC 61131-2 szerint
Működési magasság0 … 2000 m / 0 … 6562 láb
Rögzítési pozícióVízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent
Relatív páratartalom (kondenzáció nélkül)95 %
Rezgésállóság4 g az IEC 60068-2-6 szerint
Ütésállóság15 g az IEC 60068-2-27 szerint
EMC zavartűrésEN 61000-6-2, hajózási tanúsítványok szerint
EMC zavarkibocsátásEN 61000-6-4, hajózási tanúsítványok szerint
Szennyező anyagoknak való kitettségaz IEC 60068-2-42 és az IEC 60068-2-43 szerint
Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén10 ppm
Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén25 ppm

753 csatlakozófelület

KivitelDugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza.
Szükséges kiegészítő753-110 dugó.

Csatlakozókiosztás

1; 5CLOCK2; CLOCK1
2; 624 V
3; 70 V
4; 8DO1; DO2

Belső kapcsolási rajz jelölései

Kapacitásjelölések270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások.

Tanúsítványok és nyilatkozatok

EACGZO Almaty Standart TP TC 020/2011 EAC CoC 03083
ULUnderwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199
EU-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
UK-megfelelőségi nyilatkozatWAGO GmbH & Co. KG - -
ABSAmerican Bureau of Shipping - 25-0415412
BSHBundesamt fuer Seeschifffahrt und Hydrographie - 1104
DNVDNV GL SE DNV-CG-0339,Aug.2021 TAA0000194
KRKorean Register of Shipping - KR HMB05880-AC001
LRLloyds Register EMEA - LR22180952TA
PRSPolski Rejestr Statków - TE/1101/880590/23
ATEXTUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
CCCExCQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc)
IECExTUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc)
INMETROTÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X
UKExWAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec
ULUnderwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726

Környezeti megfelelőség

CAS-azonosítók1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7
REACH-jelöltlistás anyagok2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid
RoHS-megfelelőségMegfelel, mentességgel
RoHS-mentességek7(a); 7(c)-I
SCIP; Ausztria76a8fbef-5cf3-4a53-aa32-9f3fa01e6ea9
SCIP; Belgium3a5ec119-83b4-4a3c-9959-dab5ba30d92c
SCIP; Bulgária8956f179-07a2-4d49-87a9-72f327f6c413
SCIP; Csehországa797c347-bdb5-423e-a17c-ed461d694b10
SCIP; Dánia70b6405b-f1d9-46b7-b077-2112eaaf1672
SCIP; Finnországf661dcdb-4bee-4708-aa0f-6af28ebcd667
SCIP; Franciaország1cc1112c-44dd-4641-b7ac-88a09d718ea4
SCIP; Németország65795104-2f18-4117-a8b0-96de9cbfefdf
SCIP; Magyarország271c61ed-141d-4662-8b7b-f0eb3f78859d
SCIP; Olaszország96e6e1c8-d6f7-4b64-a73c-34c5be16fa6f
SCIP; Hollandiace82c839-b421-4cbb-9701-747643a0de00
SCIP; Lengyelországfbf09d24-fd38-4b2f-8215-8682c694f447
SCIP; Románia4b6f9278-f85f-4ea0-8a03-21b00be515a0
SCIP; Svédországb5353e04-de76-4d16-bd45-6a2eff6cd33a

Származás és besorolás

Származási országDE (Németország)
Vámtarifaszám85389099990
UNSPSC32151705
eCl@ss 10.027-24-26-05
eCl@ss 9.027-24-26-05
ETIM 9.0EC001601
ETIM 10.0EC001601
ECCNNO US CLASSIFICATION

Kapcsolódó termékek

753-110Dugó
790-108Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm
790-208Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm
790-116Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm
790-216Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm
790-124Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm
790-220Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm
790-140Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték
750-612Tápegység; 0 … 230 V AC/DC
753-612Tápegység; 0 … 230 V AC/DC
750-602Tápegység; 24 VDC
753-602Tápegység; 24 VDC
750-601Tápegység; 24 VDC; biztosítéktartóval
750-610Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
753-150753 sorozat kódoló láb
750-106Csoportjelölő-tartó
750-100Jelölőkártya; A4-es papíron; üres
2009-145Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
750-103Csoportjelölő-tartó
850-825IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20
850-826IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-826/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-827/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító
850-828/002-000IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító
850-814/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül
850-815/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül
850-816/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül
850-817/002-000IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül
850-834IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20
850-835IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító
850-836IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító

Dokumentumadatok

Magyar adatlap verziódátuma2026.09.01.

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Adatlap megjegyzés ikon

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 753-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz használati útmutató

Biztonság és előkészítés

SzakemberA szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint.
FeszültségmentesítésMunka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet.
TervezésSzerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait.
ESD-védelemTartsd be az elektrosztatikus kisülés elleni óvintézkedéseket.
VédővezetőA terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni.
BurkolatA nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését.

Modul felszerelése

SorrendA fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre.
1. IllesztésIlleszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel.
2. RögzítésNyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan.
3. EllenőrzésEllenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben.

753 dugaszolható felület felhelyezése

1. Reteszelés ellenőrzéseEllenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva.
2. ElhelyezésHelyezd a vezetékezési felületet az I/O-modulra.
3. BepattintásNyomd a felületet az I/O-modulra, amíg teljesen bepattan.

753 csatlakozó kódolása

1. KódolóelemekIlleszd a kódolótüskét a hüvelybe.
2. ElhelyezésHelyezd az összeillesztett kódolóelemeket az I/O-modulba.
Választási lehetőségekTüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre.
3. CsatlakoztatásHelyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak.

Vezeték-előkészítés

VezetékRéz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG.
Csupaszolás9–10 mm / 0,35–0,39 inch.
Vezetők számaKapocspontonként egy vezetőt csatlakoztass.

CAGE CLAMP vezetékcsatlakoztatás

1. NyitásA működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba.
2. Vezeték behelyezéseA vezetéket vezesd a megfelelő kerek csatlakozónyílásba.
3. ZárásHúzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket.

753 modul eltávolítása

Éles érintkezőkEltávolításkor ügyelj a tápsínérintkezők éles széleire.
1. Csatlakozó levételeHúzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz.
2. KioldásHúzd fel az I/O-modul narancssárga kioldófülét.
3. KiemelésA kioldófülnél fogva húzd ki az I/O-modult a szerelvényből.
Használati megjegyzés ikon

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Csatlakozz fantasztikus közösségünkhöz, és értesülj elsőként különleges ajánlatainkról !

Megnézem a terméket
