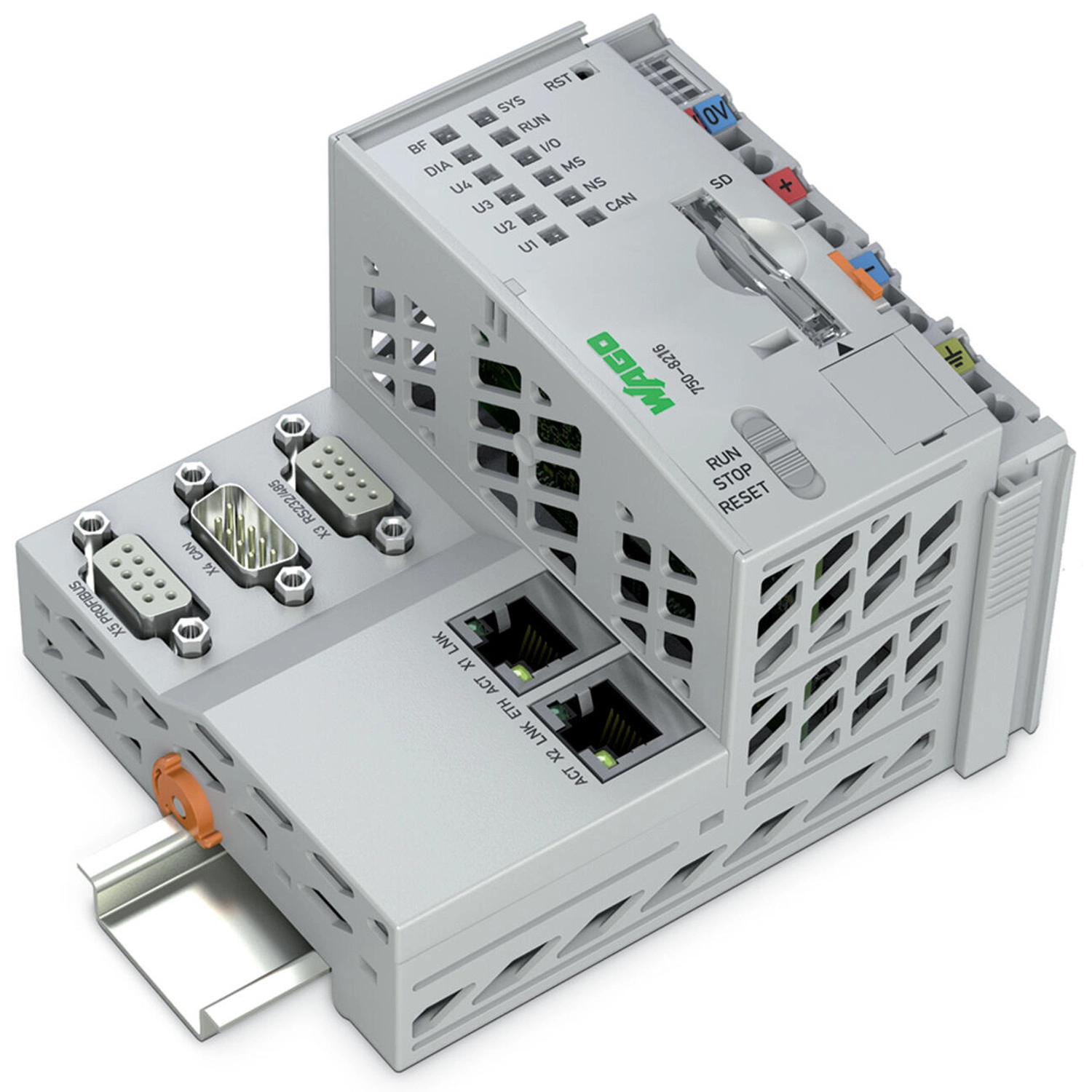

Wago 750-8216 PFC200 vezérlő, 2. generáció, 2 Ethernet-interfész, RS-232/485, CAN, CANopen, PROFIBUS DP slave, e!COCKPIT
RRP:737 870 Ft
730 491 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
636 228 Ft
nettó 500 967 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A PFC200 vezérlő a moduláris WAGO-I/O rendszerhez használható kompakt PLC. A kommunikációs hálózaton és a terepibusz interfészeken kívül a vezérlő támogatja a 750/753-as sorozat valamennyi digitális, analóg és speciális modulját. A két ETHERNET interfész és az integrált switch teszi lehetővé a vonaltopológia kialakítását. Az integrált webszerverrel a felhasználó a webinterfészen keresztül el tudja végezni a konfigurációt, miközben megjelennek a PFC200 működési állapotára vonatkozó információk is. A folyamat- és épületautomatizálás mellett a PFC200 vezérlőket nagy számban alkalmazzák célgépek és berendezések vezérlésére (pl. csomagoló-, palackozó- és gyártórendszerekben, illetve a textiliparban, a fém- és fafeldolgozó gépekben). Programozás az IEC 61131-3 szerint Programozható a WAGO-I/O-PRO V2.3-mal vagy e!COCKPIT-tel Közvetlenül csatlakoztatható a WAGO-I/O modulokhoz 2 x ETHERNET (konfigurálható), RS-232/485, CAN, CANopen, PROFIBUS DP slave Linux operációs rendszer RT-preemptív kiegészítéssel Konfigurálás CODESYS-szel, e!COCKPIT-tel vagy webalapú menedzsment interfésszel Karbantartásmentes
A Wago 750-8216 második generációs PFC200 vezérlő PROFIBUS slave interfésszel. Második generációs kompakt PFC200 PLC, két Ethernet-interfésszel, integrált switch-csel, RS-232/485, CAN/CANopen és PROFIBUS DP slave csatlakozással. A 750/753 digitális, analóg és speciális I/O-modulokhoz kapcsolható. A programozási környezet alkalmazhatósága a firmware-verziótól függ; a licencköteles kommunikációs funkcióknál a külön licencfeltételek érvényesek.
Működés
| Funkció | Második generációs kompakt PFC200 PLC, két Ethernet-interfésszel, integrált switch-csel, RS-232/485, CAN/CANopen és PROFIBUS DP slave csatlakozással. A 750/753 digitális, analóg és speciális I/O-modulokhoz kapcsolható. A programozási környezet alkalmazhatósága a firmware-verziótól függ; a licencköteles kommunikációs funkcióknál a külön licencfeltételek érvényesek. |
|---|
Jeltechnika

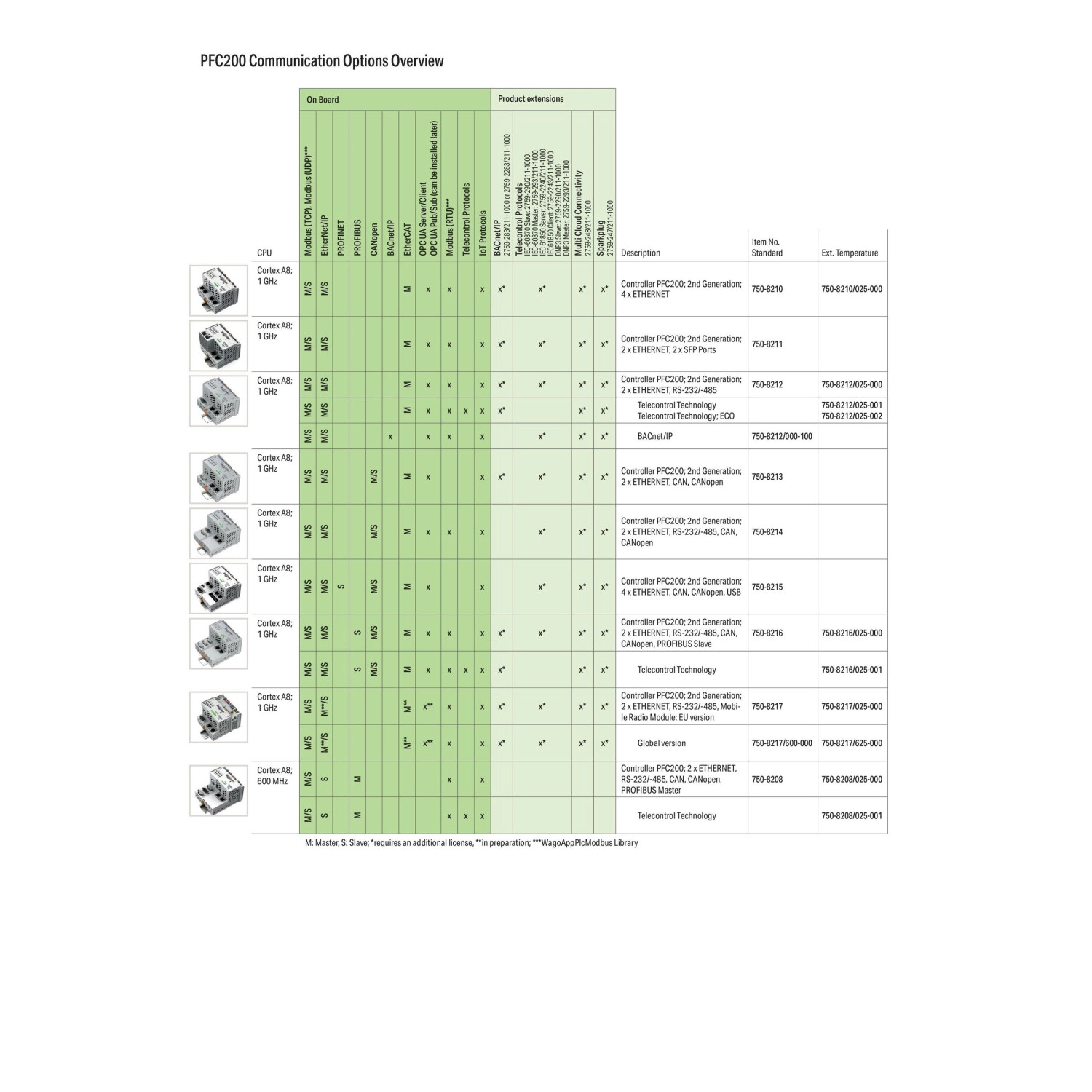

| Konfigurációs lehetőségek | CODESYS V3 e!COCKPIT WAGO-I/O-CHECK Web-alapú menedzsment e!RUNTIME könyvtár CODESYS könyvtár |
|---|---|
| Kommunikáció | PROFIBUS CANopen Modbus TCP master/slave Modbus (UDP), WagoAppPlcModbus Library Modbus (RTU), WagoAppPlcModbus Library ETHERNET EtherNet/IP Adapter (slave) EtherNet/IP Scanner EtherCAT Master OPC UA Server/Client OPC UA Pub/Sub (utólag telepíthető) MQTT RS-232 soros interfész RS-485-interfész BACnet/IP, további licenc szükséges |
| Ethernet-protokollok | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Vizualizáció | Web-Visu |
| CPU | Cortex A8; 1 GHz |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL), létradiagram (LD), funkcióblokk-diagram (FBD), folyamatos funkciódiagram (CFC), strukturált szöveg (ST), sorrendi funkciódiagram (SFC). |
| Programozási környezet | CODESYS V3.5: 23-as vagy újabb firmware-rel. e!COCKPIT (CODESYS V3 alapú) és WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú): legfeljebb 22-es firmware-rel. |
| Adatátviteli sebesség | ETHERNET: 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | ETHERNET: Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Programmemória | CODESYS V2: 16 MB; CODESYS V3: 32 MB |
| Adatmemória | CODESYS V2: 64 MB; CODESYS V3: 128 MB |
| Remanens szoftvermemória | 128 KB |
| Memóriakártya típusa | SD és SDHC egészen 32 GB-ig (a megadott tulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak) |
| Memóriakártya nyílás | Push-push mechanizmus; borítófedél (plombálható) |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| RAM | 512 MB |
| Flashmemória | 4096 MB |
| Remanens hardvermemória | 128 KB |
| Bemeneti és kimeneti (belső) folyamatkép (max.) | 1000 szó/1000 szó |
| Bemeneti és kimeneti (MODBUS) folyamatkép (max.) | CODESYS V2: 1000 szó/1000 szó; CODESYS V3: 32000 szó/32000 szó |
| Bemeneti és kimeneti (PROFIBUS) folyamatkép (max.) | 244 byte/244 byte |
| Bemeneti és kimeneti (CAN) folyamatkép (max.) | 2000 szó/2000 szó |
| Operációs rendszer | Valós idejű Linux (RT-preemptív kiegészítéssel - idő és prioritás alapján adja a jogosultságot a taszkoknak) |
| Rendszeróra eltérése 25 °C-on | 20 ppm |
| Valós idejű óra eltérése 25 °C-on | 3 ppm |
| RTC tartaléküzem 25 °C-on | 30 nap |
| Telekontrol protokollok | IEC 60870-5-101/-103/-104 (további licenc: slave vagy master) IEC-61850 (további licenc: Kliens 300) DNP3 (további licenc: Slave vagy Master 300) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); CAGE CLAMP csatlakozáson keresztül; Külső, 2 A-es lomha biztosító szükséges |
|---|---|
| Tápfeszültség (terepi) | 24 V SELV/PELV DC (-25 … +30 %); tápsínérintkezőkön keresztül; betáplálás CAGE CLAMP csatlakozással, továbbítás rugós érintkezővel; Külső, 10 A-es lomha biztosító szükséges |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Piros/zöld/narancssárga SYS, RUN, I/O, CAN, BF, DIA és U1–U4 LED: rendszerállapot, program, belső adatbusz, CANopen, PROFIBUS és diagnosztika, programozható felhasználói állapot (CODESYS könyvtár). Zöld A és B LED: rendszer- és terepi tápfeszültség. |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 550 mA |
| Rendszertáp összárama | 1700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 112 mm / 4,409 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,665 MJ |
| Tömeg | 260,7 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFIBUS: 1 x D-sub 9 aljzat; CANopen: 1 x D-sub 9 dugó; Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 aljzat; RS-232 soros interfész: 1 x D-sub 9 aljzat; RS-485-interfész: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

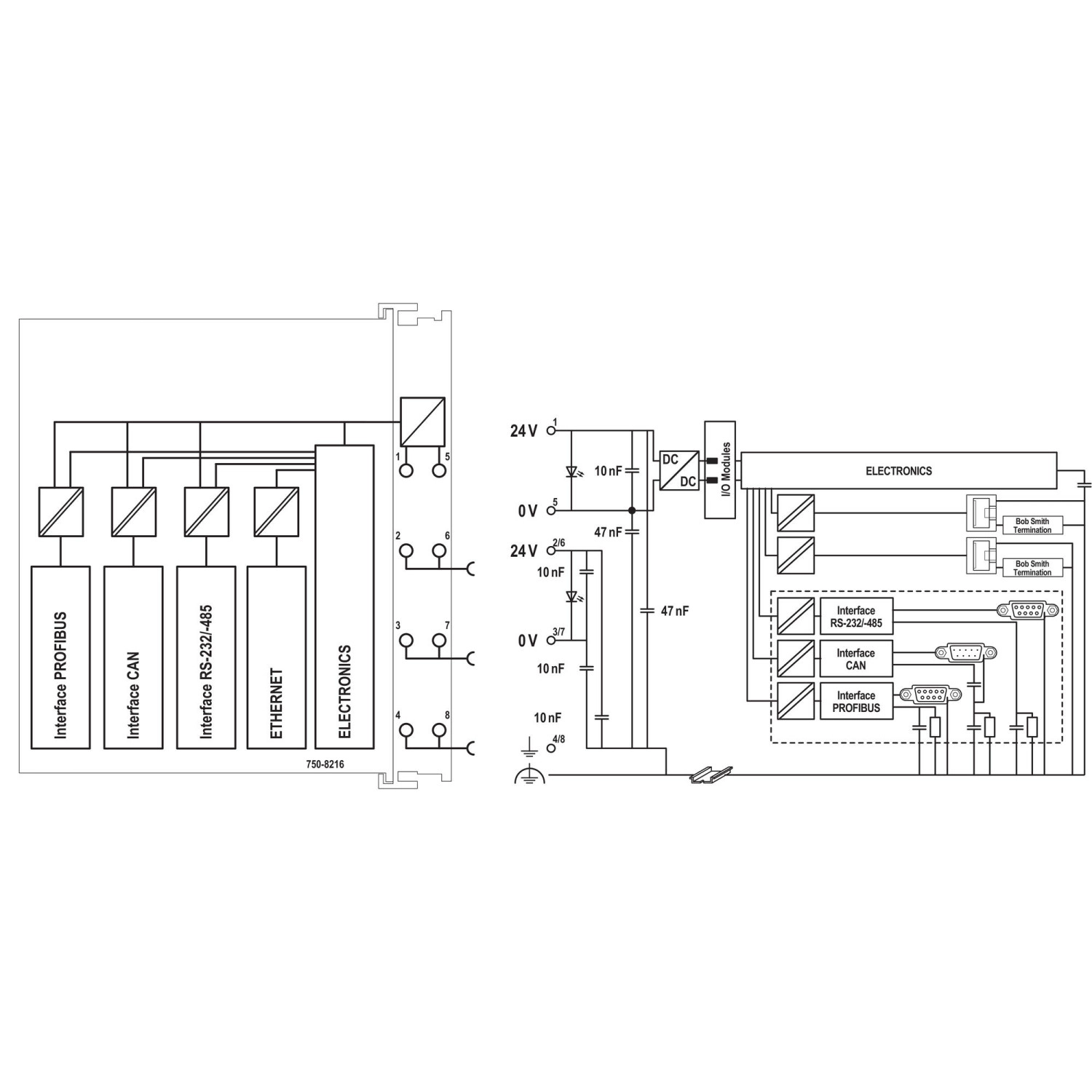

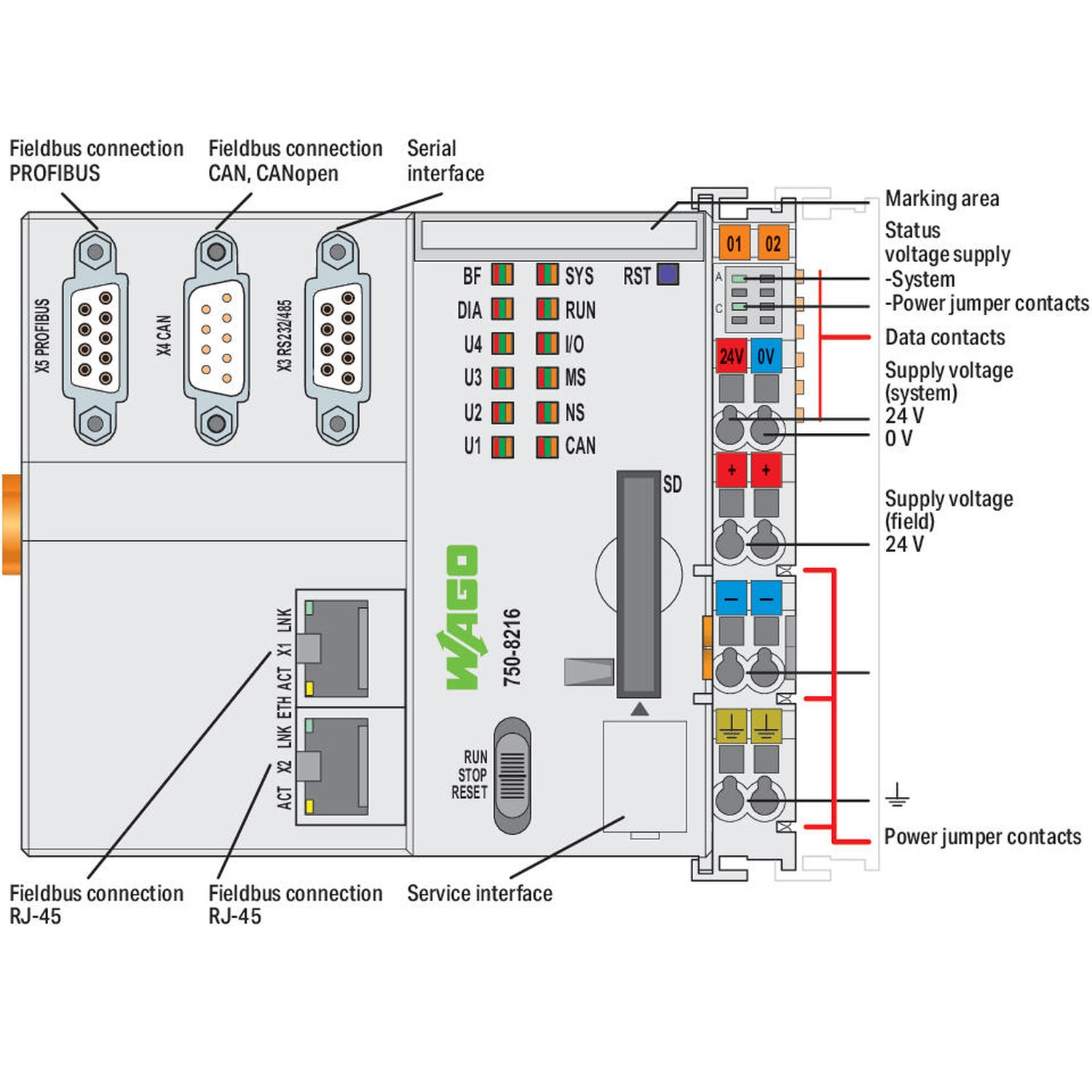

Csatlakozások azonosítása
| 1; 5 | Rendszertáp: 24 V; 0 V |
|---|---|
| 2 és 6 | Terepi 24 V |
| 3 és 7 | Terepi 0 V |
| 4 és 8 | Földcsatlakozás |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7; 80-43-3 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói; Bisz(1-metil-1-fenil-etil)-peroxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II; 7c |
| SCIP; Ausztria | b9fd5afa-0337-4021-8eca-e378fe47c970 |
| SCIP; Belgium | 2435620a-a05f-4cb8-ae93-324c3122fc51 |
| SCIP; Bulgária | d83ad98d-22ad-40fe-b550-71778e46eb23 |
| SCIP; Csehország | cffe418e-2e41-436f-80a1-73ddc85fc981 |
| SCIP; Dánia | cbd8f492-fdb2-43a9-ac34-10ffd93b9a2e |
| SCIP; Finnország | 0844fb3c-422c-401b-bf0a-d0436d8fe674 |
| SCIP; Franciaország | 7d18f8be-67fb-4ed0-b2a8-3275d95ad5ed |
| SCIP; Németország | 1b0e5cda-b6c2-412b-bf8b-3622deefbcf2 |
| SCIP; Magyarország | df082563-983b-46d4-be43-fb5a224b3be8 |
| SCIP; Olaszország | dbf0ec57-3037-41f7-9f30-931b065c9635 |
| SCIP; Hollandia | 84b1c473-df7f-4830-a056-d4f123ba8175 |
| SCIP; Lengyelország | a3c3560c-ad82-401a-b6cc-ebb7c853989e |
| SCIP; Románia | 5b20b554-a0b6-441d-8c14-f084d53e9f8d |
| SCIP; Svédország | f7d11444-434f-4f38-86f1-7994bdaa17bc |
Gyártói kapcsolódó kiegészítők
| 2759-2283/211-1000 | Futtatókörnyezet; BACnet; 300; M; Egyedi licenc; Online aktiválás |
|---|---|
| 2759-2273/211-1000 | Futtatókörnyezet; BACnet; 300; S; Egyedi licenc; Online aktiválás |
| 2759-283/211-1000 | Futtatókörnyezet; BACnet; 300; Egyedi licenc; Online aktiválás |
| 2759-2293/211-1000 | Futtatókörnyezet; DNP3 Master; M; Egyedi licenc; Online aktiválás |
| 2759-2290/211-1000 | Futtatókörnyezet; DNP3 Slave; Egyedi licenc; Online aktiválás |
| 2759-293/211-1000 | Futtatókörnyezet; IEC60870 Master; M; Egyedi licenc; Online aktiválás |
| 2759-290/211-1000 | Futtatókörnyezet; IEC60870 Slave; Egyedi licenc; Online aktiválás |
| 2759-2243/211-1000 | Futtatókörnyezet; IEC61850 Client; M; Egyedi licenc; Online aktiválás |
| 2759-2240/211-1000 | Futtatókörnyezet; IEC61850 Server; Egyedi licenc; Online aktiválás |
| 2759-248/211-1000 | Futtatókörnyezet; Multi Cloud Connectivity; Egyedi licenc; Online aktiválás |
| 2759-247/211-1000 | Futtatókörnyezet; Sparkplug; Egyedi licenc; Online aktiválás |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-960 | Terepi Csatlakozó PROFIBUS; D-Sub apacsatlakozóval; 9 pólusú |
| 750-963 | Terepibusz csatlakozó CANopen; D-Sub anyacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó |
| 758-879/000-2116 | Memóriakártya SD; pSLC-NAND; 16 GB; Hőmérséklet-tartomány: -40 és 85°C között |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 2759-245/211-1000 | Könyvtár Controller Redundancy Master; Egyedi licenc; Online aktiválás |
| 2759-203/211-1000 | Könyvtár Power Plant Control; VDE-AR-N 4110 / 4120; korlátlan; Egyedi licenc; Online aktiválás |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Memóriakártya kezelése – 04.05.08(27) vagy újabb firmware-rel
| Dokumentációs feltétel | Az adott firmware-hez tartozó termékkézikönyvet, a 750/753 rendszerkézikönyvet és a PFC100/200 G2 funkciókézikönyvet együtt kell figyelembe venni. A kártya használata opcionális; csak WAGO által ajánlott, ipari alkalmazásra alkalmas kártyát használj. |
|---|---|
| 1. Fedél felnyitása | A jelölt ponton működtetőszerszámmal vagy csavarhúzóval hajtsd felfelé az átlátszó fedelet. |
| 2. Kártya iránya | A kártya érintkezői jobbra, ferde sarka felfelé álljon. |
| 3. Behelyezés | Ebben a helyzetben helyezd be a kártyát a nyílásba, és nyomd be teljesen. Elengedve kissé visszamozdul, majd a push-push mechanizmus rögzíti. |
| 4. Fedél zárása | Hajtsd vissza lefelé a fedelet, amíg bepattan. A zárt fedél a mellette lévő furaton keresztül plombálható. |
| 5. Kivétel előkészítése | Távolítsd el az esetleges plombát, és a jelölt ponton nyisd fel a fedelet. |
| 6. Kioldás és kivétel | Nyomd be kissé a kártyát a mechanikai retesz kioldásához. Elengedve a rugó részben kitolja; vedd ki a kártyát, majd hajtsd vissza a fedelet bepattanásig. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakoztatási tartomány érvényes?
0,08 … 2,5 mm² / 28 … 14 AWG; csupaszolás: 8 … 9 mm / 0,31 … 0,35 inch.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-8216
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
267 g/db
Cikkszám
4055143759809
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-8216 PFC200 vezérlő, 2. generáció, 2 Ethernet-interfész, RS-232/485, CAN, CANopen, PROFIBUS DP slave, e!COCKPIT műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-8216 |
| GTIN / EAN | 4055143759809 |
| Terméktípus | Második generációs PFC200 vezérlő PROFIBUS slave interfésszel |
Működés
| Funkció | Második generációs kompakt PFC200 PLC, két Ethernet-interfésszel, integrált switch-csel, RS-232/485, CAN/CANopen és PROFIBUS DP slave csatlakozással. A 750/753 digitális, analóg és speciális I/O-modulokhoz kapcsolható. A programozási környezet alkalmazhatósága a firmware-verziótól függ; a licencköteles kommunikációs funkcióknál a külön licencfeltételek érvényesek. |
|---|
Jeltechnika
| Konfigurációs lehetőségek | CODESYS V3 e!COCKPIT WAGO-I/O-CHECK Web-alapú menedzsment e!RUNTIME könyvtár CODESYS könyvtár |
|---|---|
| Kommunikáció | PROFIBUS CANopen Modbus TCP master/slave Modbus (UDP), WagoAppPlcModbus Library Modbus (RTU), WagoAppPlcModbus Library ETHERNET EtherNet/IP Adapter (slave) EtherNet/IP Scanner EtherCAT Master OPC UA Server/Client OPC UA Pub/Sub (utólag telepíthető) MQTT RS-232 soros interfész RS-485-interfész BACnet/IP, további licenc szükséges |
| Ethernet-protokollok | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Vizualizáció | Web-Visu |
| CPU | Cortex A8; 1 GHz |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL), létradiagram (LD), funkcióblokk-diagram (FBD), folyamatos funkciódiagram (CFC), strukturált szöveg (ST), sorrendi funkciódiagram (SFC). |
| Programozási környezet | CODESYS V3.5: 23-as vagy újabb firmware-rel. e!COCKPIT (CODESYS V3 alapú) és WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú): legfeljebb 22-es firmware-rel. |
| Adatátviteli sebesség | ETHERNET: 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | ETHERNET: Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Programmemória | CODESYS V2: 16 MB; CODESYS V3: 32 MB |
| Adatmemória | CODESYS V2: 64 MB; CODESYS V3: 128 MB |
| Remanens szoftvermemória | 128 KB |
| Memóriakártya típusa | SD és SDHC egészen 32 GB-ig (a megadott tulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak) |
| Memóriakártya nyílás | Push-push mechanizmus; borítófedél (plombálható) |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| RAM | 512 MB |
| Flashmemória | 4096 MB |
| Remanens hardvermemória | 128 KB |
| Bemeneti és kimeneti (belső) folyamatkép (max.) | 1000 szó/1000 szó |
| Bemeneti és kimeneti (MODBUS) folyamatkép (max.) | CODESYS V2: 1000 szó/1000 szó; CODESYS V3: 32000 szó/32000 szó |
| Bemeneti és kimeneti (PROFIBUS) folyamatkép (max.) | 244 byte/244 byte |
| Bemeneti és kimeneti (CAN) folyamatkép (max.) | 2000 szó/2000 szó |
| Operációs rendszer | Valós idejű Linux (RT-preemptív kiegészítéssel - idő és prioritás alapján adja a jogosultságot a taszkoknak) |
| Rendszeróra eltérése 25 °C-on | 20 ppm |
| Valós idejű óra eltérése 25 °C-on | 3 ppm |
| RTC tartaléküzem 25 °C-on | 30 nap |
| Telekontrol protokollok | IEC 60870-5-101/-103/-104 (további licenc: slave vagy master) IEC-61850 (további licenc: Kliens 300) DNP3 (további licenc: Slave vagy Master 300) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); CAGE CLAMP csatlakozáson keresztül; Külső, 2 A-es lomha biztosító szükséges |
|---|---|
| Tápfeszültség (terepi) | 24 V SELV/PELV DC (-25 … +30 %); tápsínérintkezőkön keresztül; betáplálás CAGE CLAMP csatlakozással, továbbítás rugós érintkezővel; Külső, 10 A-es lomha biztosító szükséges |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Piros/zöld/narancssárga SYS, RUN, I/O, CAN, BF, DIA és U1–U4 LED: rendszerállapot, program, belső adatbusz, CANopen, PROFIBUS és diagnosztika, programozható felhasználói állapot (CODESYS könyvtár). Zöld A és B LED: rendszer- és terepi tápfeszültség. |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 550 mA |
| Rendszertáp összárama | 1700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 112 mm / 4,409 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,665 MJ |
| Tömeg | 260,7 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFIBUS: 1 x D-sub 9 aljzat; CANopen: 1 x D-sub 9 dugó; Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 aljzat; RS-232 soros interfész: 1 x D-sub 9 aljzat; RS-485-interfész: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Csatlakozások azonosítása
| 1; 5 | Rendszertáp: 24 V; 0 V |
|---|---|
| 2 és 6 | Terepi 24 V |
| 3 és 7 | Terepi 0 V |
| 4 és 8 | Földcsatlakozás |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7; 80-43-3 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói; Bisz(1-metil-1-fenil-etil)-peroxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II; 7c |
| SCIP; Ausztria | b9fd5afa-0337-4021-8eca-e378fe47c970 |
| SCIP; Belgium | 2435620a-a05f-4cb8-ae93-324c3122fc51 |
| SCIP; Bulgária | d83ad98d-22ad-40fe-b550-71778e46eb23 |
| SCIP; Csehország | cffe418e-2e41-436f-80a1-73ddc85fc981 |
| SCIP; Dánia | cbd8f492-fdb2-43a9-ac34-10ffd93b9a2e |
| SCIP; Finnország | 0844fb3c-422c-401b-bf0a-d0436d8fe674 |
| SCIP; Franciaország | 7d18f8be-67fb-4ed0-b2a8-3275d95ad5ed |
| SCIP; Németország | 1b0e5cda-b6c2-412b-bf8b-3622deefbcf2 |
| SCIP; Magyarország | df082563-983b-46d4-be43-fb5a224b3be8 |
| SCIP; Olaszország | dbf0ec57-3037-41f7-9f30-931b065c9635 |
| SCIP; Hollandia | 84b1c473-df7f-4830-a056-d4f123ba8175 |
| SCIP; Lengyelország | a3c3560c-ad82-401a-b6cc-ebb7c853989e |
| SCIP; Románia | 5b20b554-a0b6-441d-8c14-f084d53e9f8d |
| SCIP; Svédország | f7d11444-434f-4f38-86f1-7994bdaa17bc |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371091990 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC000236 |
| ETIM 10.0 | EC000236 |
| ECCN | NO US CLASSIFICATION |
Gyártói kapcsolódó kiegészítők
| 2759-2283/211-1000 | Futtatókörnyezet; BACnet; 300; M; Egyedi licenc; Online aktiválás |
|---|---|
| 2759-2273/211-1000 | Futtatókörnyezet; BACnet; 300; S; Egyedi licenc; Online aktiválás |
| 2759-283/211-1000 | Futtatókörnyezet; BACnet; 300; Egyedi licenc; Online aktiválás |
| 2759-2293/211-1000 | Futtatókörnyezet; DNP3 Master; M; Egyedi licenc; Online aktiválás |
| 2759-2290/211-1000 | Futtatókörnyezet; DNP3 Slave; Egyedi licenc; Online aktiválás |
| 2759-293/211-1000 | Futtatókörnyezet; IEC60870 Master; M; Egyedi licenc; Online aktiválás |
| 2759-290/211-1000 | Futtatókörnyezet; IEC60870 Slave; Egyedi licenc; Online aktiválás |
| 2759-2243/211-1000 | Futtatókörnyezet; IEC61850 Client; M; Egyedi licenc; Online aktiválás |
| 2759-2240/211-1000 | Futtatókörnyezet; IEC61850 Server; Egyedi licenc; Online aktiválás |
| 2759-248/211-1000 | Futtatókörnyezet; Multi Cloud Connectivity; Egyedi licenc; Online aktiválás |
| 2759-247/211-1000 | Futtatókörnyezet; Sparkplug; Egyedi licenc; Online aktiválás |
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-960 | Terepi Csatlakozó PROFIBUS; D-Sub apacsatlakozóval; 9 pólusú |
| 750-963 | Terepibusz csatlakozó CANopen; D-Sub anyacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó |
| 758-879/000-2116 | Memóriakártya SD; pSLC-NAND; 16 GB; Hőmérséklet-tartomány: -40 és 85°C között |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 2759-245/211-1000 | Könyvtár Controller Redundancy Master; Egyedi licenc; Online aktiválás |
| 2759-203/211-1000 | Könyvtár Power Plant Control; VDE-AR-N 4110 / 4120; korlátlan; Egyedi licenc; Online aktiválás |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Memóriakártya kezelése – 04.05.08(27) vagy újabb firmware-rel
| Dokumentációs feltétel | Az adott firmware-hez tartozó termékkézikönyvet, a 750/753 rendszerkézikönyvet és a PFC100/200 G2 funkciókézikönyvet együtt kell figyelembe venni. A kártya használata opcionális; csak WAGO által ajánlott, ipari alkalmazásra alkalmas kártyát használj. |
|---|---|
| 1. Fedél felnyitása | A jelölt ponton működtetőszerszámmal vagy csavarhúzóval hajtsd felfelé az átlátszó fedelet. |
| 2. Kártya iránya | A kártya érintkezői jobbra, ferde sarka felfelé álljon. |
| 3. Behelyezés | Ebben a helyzetben helyezd be a kártyát a nyílásba, és nyomd be teljesen. Elengedve kissé visszamozdul, majd a push-push mechanizmus rögzíti. |
| 4. Fedél zárása | Hajtsd vissza lefelé a fedelet, amíg bepattan. A zárt fedél a mellette lévő furaton keresztül plombálható. |
| 5. Kivétel előkészítése | Távolítsd el az esetleges plombát, és a jelölt ponton nyisd fel a fedelet. |
| 6. Kioldás és kivétel | Nyomd be kissé a kártyát a mechanikai retesz kioldásához. Elengedve a rugó részben kitolja; vedd ki a kártyát, majd hajtsd vissza a fedelet bepattanásig. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-8216 PFC200 vezérlő, 2. generáció, 2 Ethernet-interfész, RS-232/485, CAN, CANopen, PROFIBUS DP slave, e!COCKPIT használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Memóriakártya kezelése – 04.05.08(27) vagy újabb firmware-rel
| Dokumentációs feltétel | Az adott firmware-hez tartozó termékkézikönyvet, a 750/753 rendszerkézikönyvet és a PFC100/200 G2 funkciókézikönyvet együtt kell figyelembe venni. A kártya használata opcionális; csak WAGO által ajánlott, ipari alkalmazásra alkalmas kártyát használj. |
|---|---|
| 1. Fedél felnyitása | A jelölt ponton működtetőszerszámmal vagy csavarhúzóval hajtsd felfelé az átlátszó fedelet. |
| 2. Kártya iránya | A kártya érintkezői jobbra, ferde sarka felfelé álljon. |
| 3. Behelyezés | Ebben a helyzetben helyezd be a kártyát a nyílásba, és nyomd be teljesen. Elengedve kissé visszamozdul, majd a push-push mechanizmus rögzíti. |
| 4. Fedél zárása | Hajtsd vissza lefelé a fedelet, amíg bepattan. A zárt fedél a mellette lévő furaton keresztül plombálható. |
| 5. Kivétel előkészítése | Távolítsd el az esetleges plombát, és a jelölt ponton nyisd fel a fedelet. |
| 6. Kioldás és kivétel | Nyomd be kissé a kártyát a mechanikai retesz kioldásához. Elengedve a rugó részben kitolja; vedd ki a kártyát, majd hajtsd vissza a fedelet bepattanásig. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
