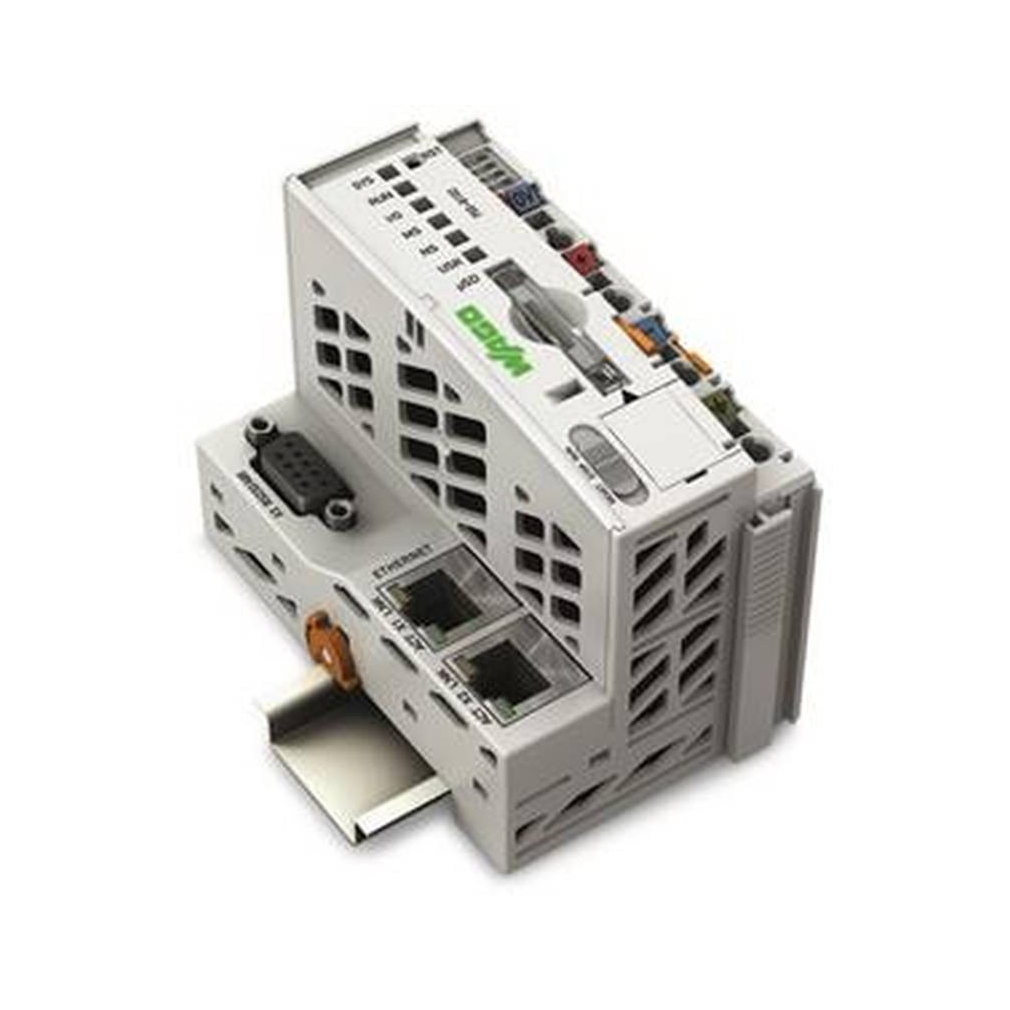

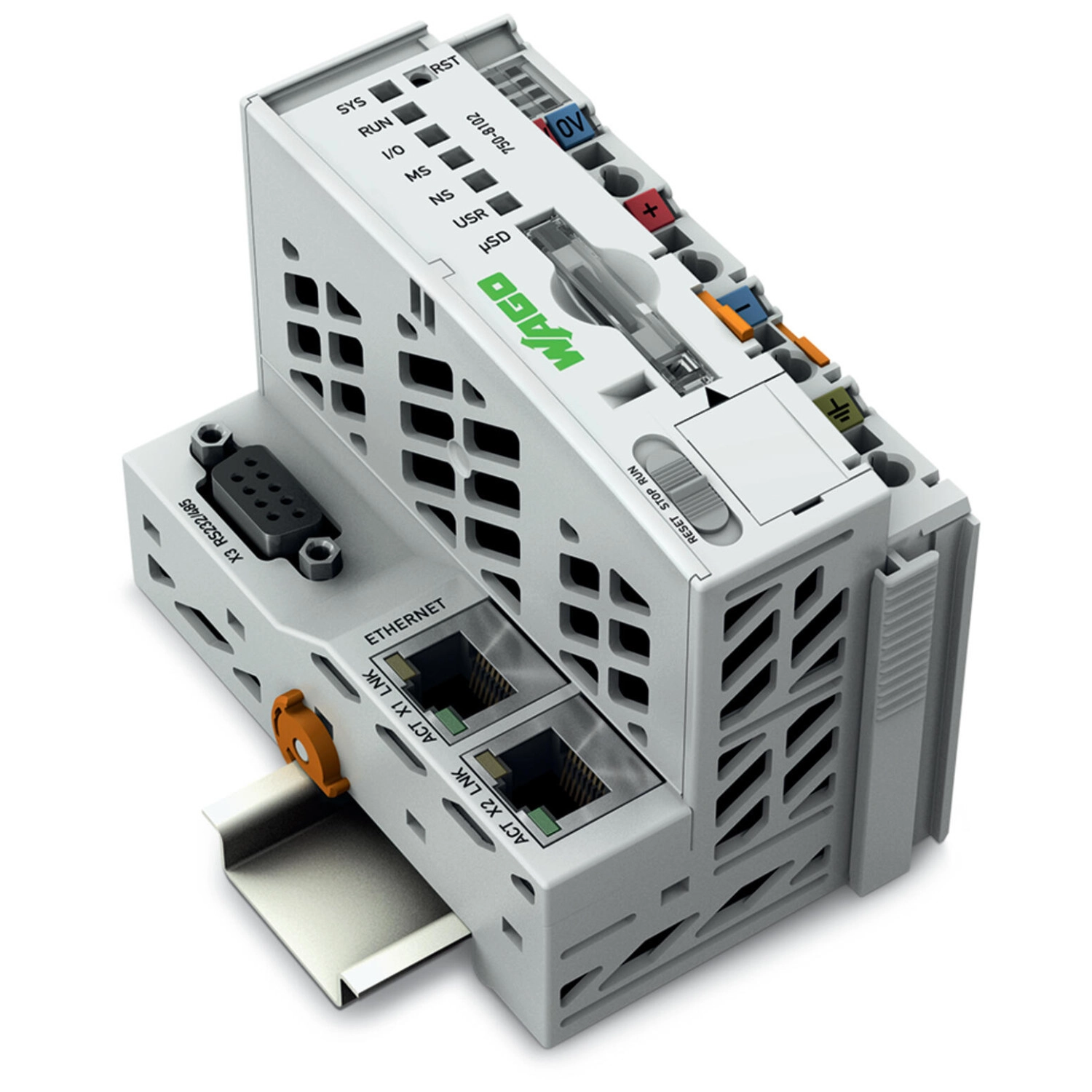

Wago 750-8102 PFC100 vezérlő, kompakt PLC, 2 Ethernet-interfész, RS-232/485, integrált switch, IEC 61131-3, e!COCKPIT
RRP:551 506 Ft
545 991 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
475 536 Ft
nettó 374 438 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A PFC100 vezérlő a moduláris WAGO-I/O rendszerhez használható kompakt PLC. A kommunikációs hálózaton és a terepibusz interfészeken kívül a vezérlő támogatja a 750/753-as sorozat valamennyi digitális, analóg és speciális modulját. A két ETHERNET interfész és az integrált switch teszi lehetővé a vonaltopológia kialakítását. Az integrált webszerverrel a felhasználó a webinterfészen keresztül el tudja végezni a konfigurációt, miközben megjelennek a PFC100 működési állapotára vonatkozó információk is. A folyamat- és épületautomatizálás mellett a PFC100 vezérlőket nagy számban alkalmazzák célgépek és berendezések vezérlésére (pl. csomagoló-, palackozó- és gyártórendszerekben, illetve a textiliparban, a fém- és fafeldolgozó gépekben). Programozás az IEC 61131-3 szerint e!COCKPIT-tel programozható Közvetlenül csatlakoztatható a WAGO-I/O modulokhoz 2 x ETHERNET (konfigurálható), RS-232/485 Linux 3.18 operációs rendszer RT-preemptív kiegészítéssel Konfigurálás e!COCKPIT-tel vagy webalapú menedzsment interfésszel Karbantartásmentes
A Wago 750-8102 PFC100 vezérlő Ethernet- és RS-232/485-interfésszel. Kompakt PLC a moduláris WAGO I/O rendszerhez, két Ethernet-interfésszel, integrált switch-csel és egy közös RS-232/485 soros interfésszel. Digitális, analóg és speciális 750/753 I/O-modulokhoz kapcsolható. e!COCKPIT környezetben programozható; konfigurálását és állapotinformációit az integrált webszerver is támogatja.
Működés
| Funkció | Kompakt PLC a moduláris WAGO I/O rendszerhez, két Ethernet-interfésszel, integrált switch-csel és egy közös RS-232/485 soros interfésszel. Digitális, analóg és speciális 750/753 I/O-modulokhoz kapcsolható. e!COCKPIT környezetben programozható; konfigurálását és állapotinformációit az integrált webszerver is támogatja. |
|---|
Jeltechnika
| Konfigurációs lehetőségek | e!COCKPIT WAGO-I/O-CHECK Web-alapú menedzsment |
|---|---|
| Kommunikáció | Modbus (TCP, UDP) ETHERNET EtherNet/IP adapter (slave), könyvtár az e!RUNTIME-hoz Modbus RTU RS-232 soros interfész RS-485-interfész MQTT |
| Ethernet-protokollok | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Vizualizáció | Web-Visu |
| CPU | Cortex A8; 600 MHz |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL), létradiagram (LD), funkcióblokk-diagram (FBD), folyamatos funkciódiagram (CFC), strukturált szöveg (ST), sorrendi funkciódiagram (SFC). |
| Programozási környezet | e!COCKPIT (CODESYS V3 alapú) |
| Adatátviteli sebesség | ETHERNET: 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | ETHERNET: Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Programmemória | 12 MB; a program- és adatmemória dinamikusan megosztott. |
| Adatmemória | 12 MB; a program- és adatmemória dinamikusan megosztott. |
| Remanens szoftvermemória | 128 KB |
| Memóriakártya típusa | mikroSD egészen 32 GB-ig (a megadott tulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak) |
| Memóriakártya nyílás | Push-push mechanizmus; borítófedél (plombálható) |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| RAM | 256 MB |
| Flashmemória | 256 MB |
| Remanens hardvermemória | 128 KB |
| Bemeneti és kimeneti (belső) folyamatkép (max.) | 1000 szó/1000 szó |
| Bemeneti és kimeneti (MODBUS) folyamatkép (max.) | CODESYS V3: 32000 szó/32000 szó |
| Operációs rendszer | Valós idejű Linux 3.18 (RT-preemptív kiegészítéssel - idő és prioritás alapján adja a jogosultságot a taszkoknak) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP csatlakozás) |
|---|---|
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Piros/zöld/narancssárga SYS, RUN, I/O és USR LED: rendszerállapot, program, belső adatbusz és programozható felhasználói állapot (CODESYS könyvtár). Zöld A és B LED: rendszer- és terepi tápfeszültség. |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 550 mA |
| Rendszertáp összárama | 1700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 61,5 mm / 2,421 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,206 MJ |
| Tömeg | 163 g |
| Megfelelőségi jelölés | CE |
| Csatlakozás típusa (1) | Rendszer/terepi megtáplálás |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 aljzat; RS-232 soros interfész: 1 x D-sub 9 aljzat; RS-485-interfész: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

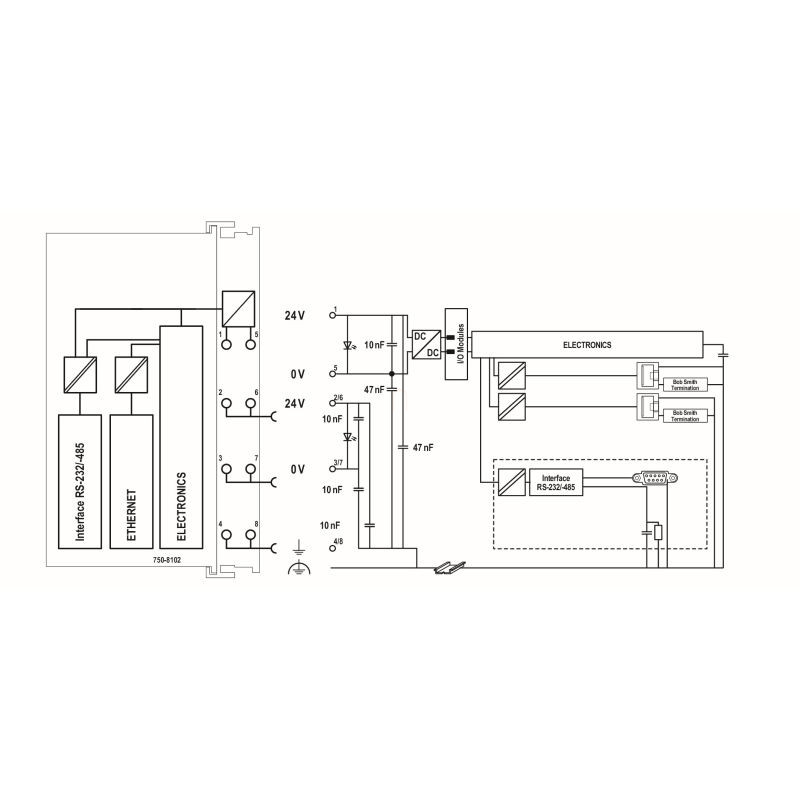

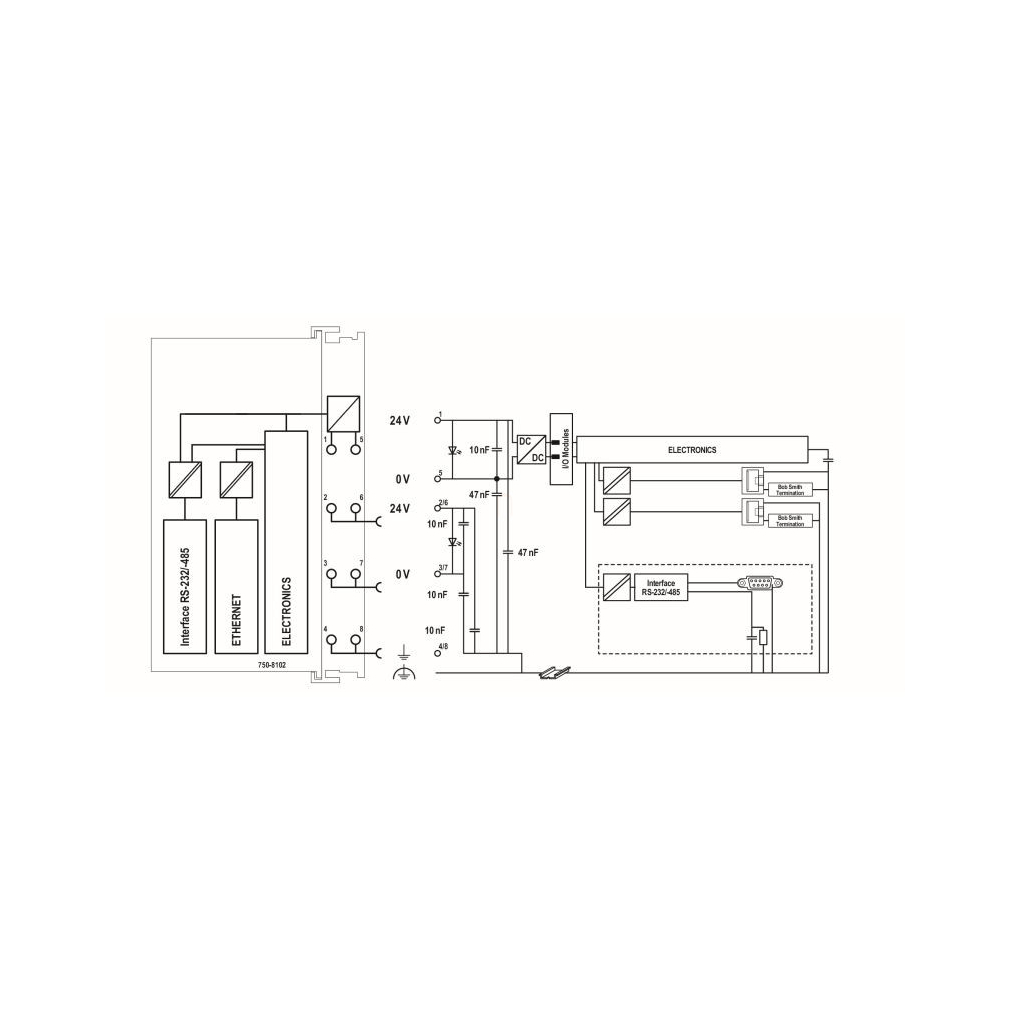

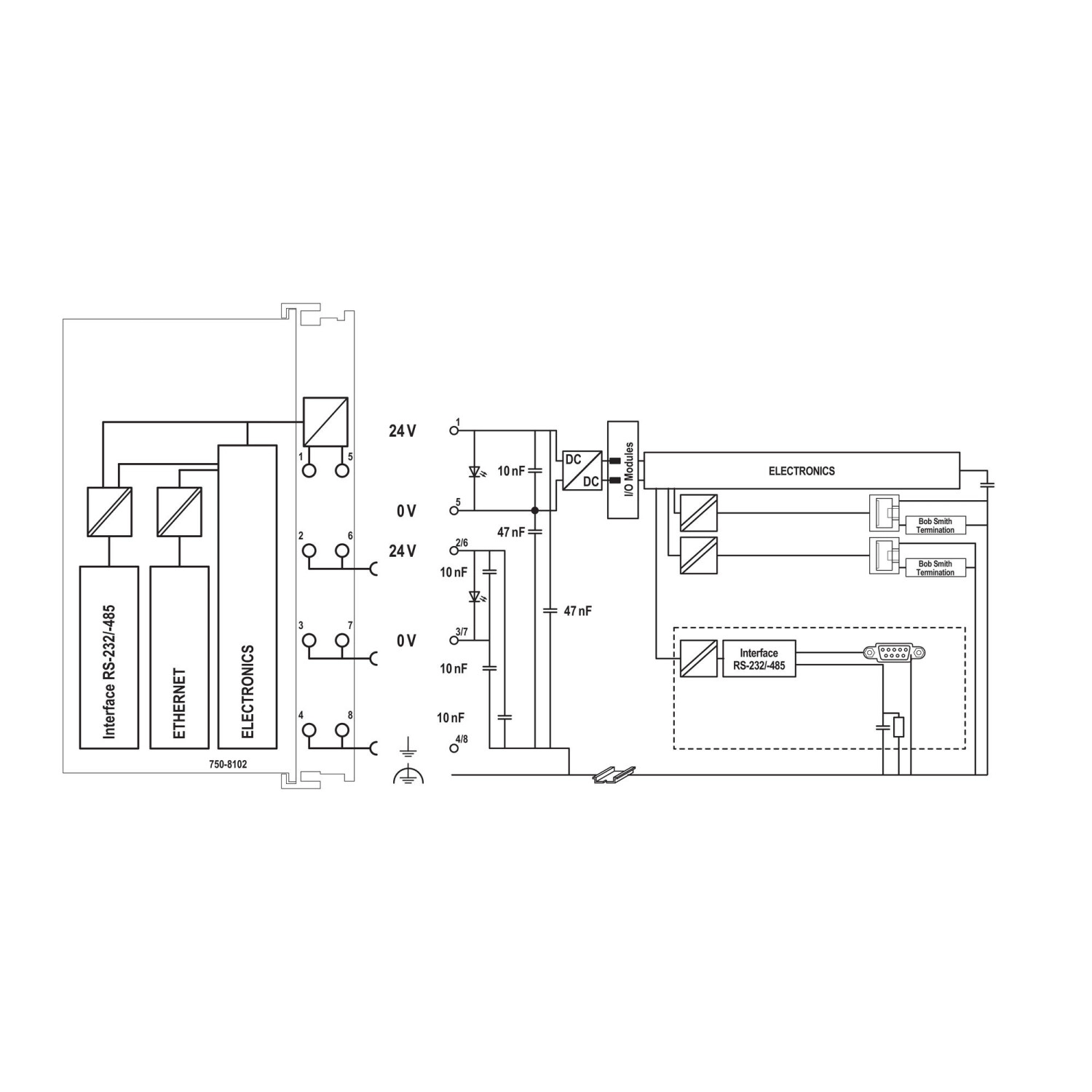

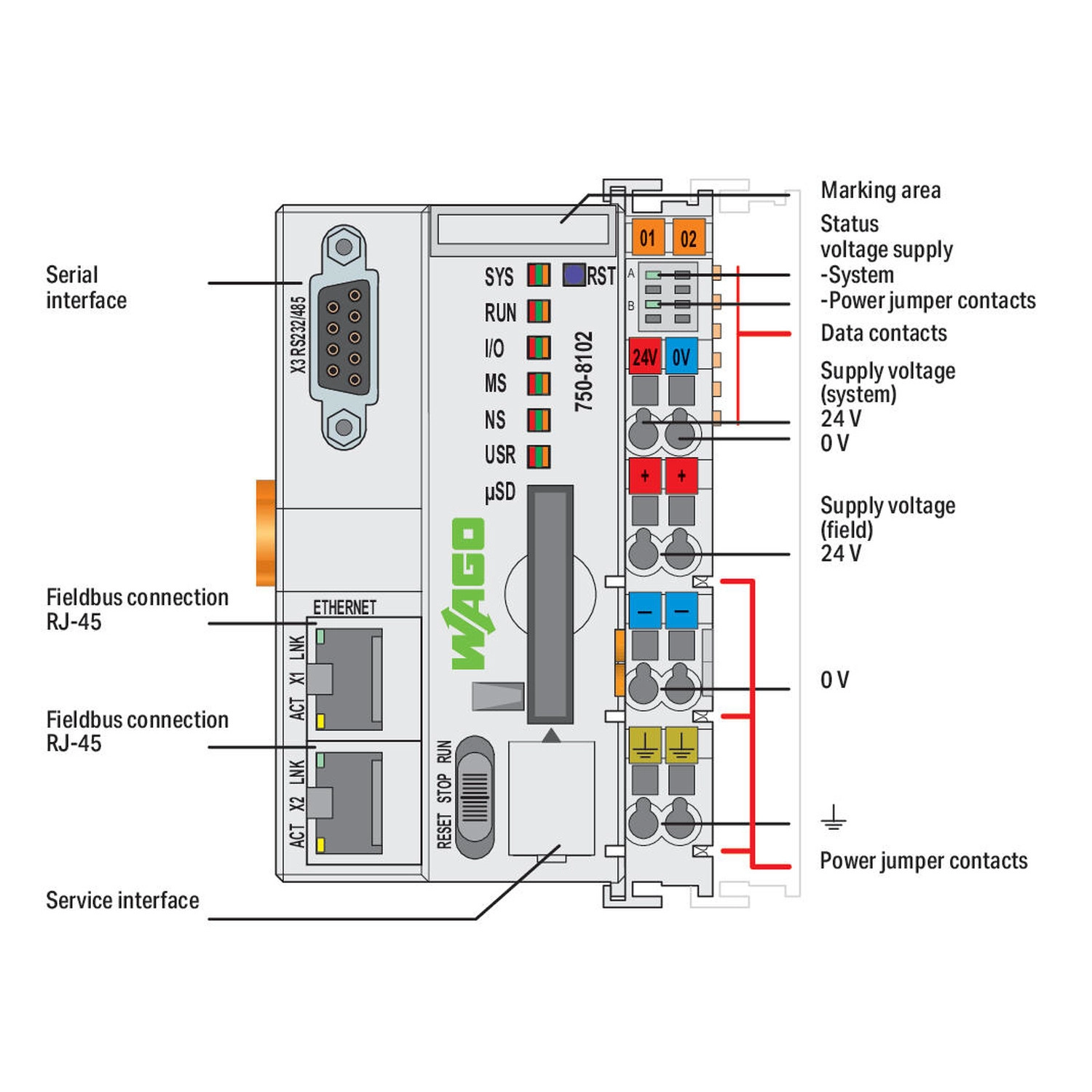

Csatlakozások azonosítása
| 1; 5 | Rendszertáp: 24 V; 0 V |
|---|---|
| 2 és 6 | Terepi 24 V |
| 3 és 7 | Terepi 0 V |
| 4 és 8 | Földcsatlakozás |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| ABS | American Bureau of Shipping - 22-2219060 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 283ba698-8178-4c02-bcdc-2362152f56ef |
| SCIP; Belgium | c44a7926-b6d8-4f6e-94c3-4ac7f510831d |
| SCIP; Bulgária | cd671dab-e9a0-47a9-8f8a-99e4e601cdae |
| SCIP; Csehország | 1ebd130c-e712-49e3-8a38-9c86e68ddcd2 |
| SCIP; Dánia | 439268b9-5a7b-41be-b879-76ea9e5ba8d5 |
| SCIP; Finnország | 6eebda22-3494-4a85-b192-b2a0e65204fc |
| SCIP; Franciaország | cdad0578-7ea3-4d28-b3cf-f735dc65def7 |
| SCIP; Németország | 8b170836-8b7f-40a1-81c1-e72453c9129a |
| SCIP; Magyarország | 4928f3dc-ece4-4e12-b47f-09c844f05739 |
| SCIP; Olaszország | 0ea113bd-3442-444c-a32c-894ed55861d5 |
| SCIP; Hollandia | df360a6e-c889-48fe-ac56-5fdf0443322a |
| SCIP; Lengyelország | ee21c49d-dd2c-49bd-920c-c4ed37889af9 |
| SCIP; Románia | dd5154f5-7819-4ef6-8f78-271e4ea2dbd3 |
| SCIP; Svédország | 18aad0d9-70a1-455d-97a1-fd136b337eaa |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 758-879/000-3102 | Memóriakártya Mikro-SD; 2 GByte |
| 758-879/000-3108 | Memóriakártya Mikro-SD; pSLC-NAND; 8 GB; Hőmérséklet-tartomány: -40 és 90°C között |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Vezérlő saját feltételei
| Kézikönyv firmware-hatálya | A vezetékcsatlakoztatási útmutatás 03.10.08(22) vagy újabb firmware-rel alkalmazható. |
|---|---|
| Memóriakártya | A megadott kártyatulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak. |
| Hálózat | Az Ethernet/RJ45 interfészt kizárólag LAN-hoz használd, távközlési áramkörhöz ne csatlakoztasd. |
| Terepi áramkorlát | A terepi betáplálás áramfelvétele legfeljebb 10 A; a vezeték keresztmetszetét az ellátandó I/O-modulok legnagyobb terheléséhez méretezd. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakoztatási tartomány érvényes?
0,08 … 2,5 mm² / 28 … 14 AWG; csupaszolás: 8 … 9 mm / 0,31 … 0,35 inch.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-8102
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
163 g/db
Cikkszám
4055143351829
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-8102 PFC100 vezérlő, kompakt PLC, 2 Ethernet-interfész, RS-232/485, integrált switch, IEC 61131-3, e!COCKPIT műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-8102 |
| GTIN / EAN | 4055143351829 |
| Terméktípus | PFC100 vezérlő Ethernet- és RS-232/485-interfésszel |
Működés
| Funkció | Kompakt PLC a moduláris WAGO I/O rendszerhez, két Ethernet-interfésszel, integrált switch-csel és egy közös RS-232/485 soros interfésszel. Digitális, analóg és speciális 750/753 I/O-modulokhoz kapcsolható. e!COCKPIT környezetben programozható; konfigurálását és állapotinformációit az integrált webszerver is támogatja. |
|---|
Jeltechnika
| Konfigurációs lehetőségek | e!COCKPIT WAGO-I/O-CHECK Web-alapú menedzsment |
|---|---|
| Kommunikáció | Modbus (TCP, UDP) ETHERNET EtherNet/IP adapter (slave), könyvtár az e!RUNTIME-hoz Modbus RTU RS-232 soros interfész RS-485-interfész MQTT |
| Ethernet-protokollok | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Vizualizáció | Web-Visu |
| CPU | Cortex A8; 600 MHz |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL), létradiagram (LD), funkcióblokk-diagram (FBD), folyamatos funkciódiagram (CFC), strukturált szöveg (ST), sorrendi funkciódiagram (SFC). |
| Programozási környezet | e!COCKPIT (CODESYS V3 alapú) |
| Adatátviteli sebesség | ETHERNET: 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | ETHERNET: Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Programmemória | 12 MB; a program- és adatmemória dinamikusan megosztott. |
| Adatmemória | 12 MB; a program- és adatmemória dinamikusan megosztott. |
| Remanens szoftvermemória | 128 KB |
| Memóriakártya típusa | mikroSD egészen 32 GB-ig (a megadott tulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak) |
| Memóriakártya nyílás | Push-push mechanizmus; borítófedél (plombálható) |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| RAM | 256 MB |
| Flashmemória | 256 MB |
| Remanens hardvermemória | 128 KB |
| Bemeneti és kimeneti (belső) folyamatkép (max.) | 1000 szó/1000 szó |
| Bemeneti és kimeneti (MODBUS) folyamatkép (max.) | CODESYS V3: 32000 szó/32000 szó |
| Operációs rendszer | Valós idejű Linux 3.18 (RT-preemptív kiegészítéssel - idő és prioritás alapján adja a jogosultságot a taszkoknak) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP csatlakozás) |
|---|---|
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Piros/zöld/narancssárga SYS, RUN, I/O és USR LED: rendszerállapot, program, belső adatbusz és programozható felhasználói állapot (CODESYS könyvtár). Zöld A és B LED: rendszer- és terepi tápfeszültség. |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 550 mA |
| Rendszertáp összárama | 1700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 61,5 mm / 2,421 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,206 MJ |
| Tömeg | 163 g |
| Megfelelőségi jelölés | CE |
| Csatlakozás típusa (1) | Rendszer/terepi megtáplálás |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 aljzat; RS-232 soros interfész: 1 x D-sub 9 aljzat; RS-485-interfész: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Csatlakozások azonosítása
| 1; 5 | Rendszertáp: 24 V; 0 V |
|---|---|
| 2 és 6 | Terepi 24 V |
| 3 és 7 | Terepi 0 V |
| 4 és 8 | Földcsatlakozás |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| ABS | American Bureau of Shipping - 22-2219060 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid; Perfluorobután-szulfonsav (PFBS) és sói |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 283ba698-8178-4c02-bcdc-2362152f56ef |
| SCIP; Belgium | c44a7926-b6d8-4f6e-94c3-4ac7f510831d |
| SCIP; Bulgária | cd671dab-e9a0-47a9-8f8a-99e4e601cdae |
| SCIP; Csehország | 1ebd130c-e712-49e3-8a38-9c86e68ddcd2 |
| SCIP; Dánia | 439268b9-5a7b-41be-b879-76ea9e5ba8d5 |
| SCIP; Finnország | 6eebda22-3494-4a85-b192-b2a0e65204fc |
| SCIP; Franciaország | cdad0578-7ea3-4d28-b3cf-f735dc65def7 |
| SCIP; Németország | 8b170836-8b7f-40a1-81c1-e72453c9129a |
| SCIP; Magyarország | 4928f3dc-ece4-4e12-b47f-09c844f05739 |
| SCIP; Olaszország | 0ea113bd-3442-444c-a32c-894ed55861d5 |
| SCIP; Hollandia | df360a6e-c889-48fe-ac56-5fdf0443322a |
| SCIP; Lengyelország | ee21c49d-dd2c-49bd-920c-c4ed37889af9 |
| SCIP; Románia | dd5154f5-7819-4ef6-8f78-271e4ea2dbd3 |
| SCIP; Svédország | 18aad0d9-70a1-455d-97a1-fd136b337eaa |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371091990 |
| UNSPSC | 32151705 |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 758-879/000-3102 | Memóriakártya Mikro-SD; 2 GByte |
| 758-879/000-3108 | Memóriakártya Mikro-SD; pSLC-NAND; 8 GB; Hőmérséklet-tartomány: -40 és 90°C között |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Vezérlő saját feltételei
| Kézikönyv firmware-hatálya | A vezetékcsatlakoztatási útmutatás 03.10.08(22) vagy újabb firmware-rel alkalmazható. |
|---|---|
| Memóriakártya | A megadott kártyatulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak. |
| Hálózat | Az Ethernet/RJ45 interfészt kizárólag LAN-hoz használd, távközlési áramkörhöz ne csatlakoztasd. |
| Terepi áramkorlát | A terepi betáplálás áramfelvétele legfeljebb 10 A; a vezeték keresztmetszetét az ellátandó I/O-modulok legnagyobb terheléséhez méretezd. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-8102 PFC100 vezérlő, kompakt PLC, 2 Ethernet-interfész, RS-232/485, integrált switch, IEC 61131-3, e!COCKPIT használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Vezérlő saját feltételei
| Kézikönyv firmware-hatálya | A vezetékcsatlakoztatási útmutatás 03.10.08(22) vagy újabb firmware-rel alkalmazható. |
|---|---|
| Memóriakártya | A megadott kártyatulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak. |
| Hálózat | Az Ethernet/RJ45 interfészt kizárólag LAN-hoz használd, távközlési áramkörhöz ne csatlakoztasd. |
| Terepi áramkorlát | A terepi betáplálás áramfelvétele legfeljebb 10 A; a vezeték keresztmetszetét az ellátandó I/O-modulok legnagyobb terheléséhez méretezd. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
