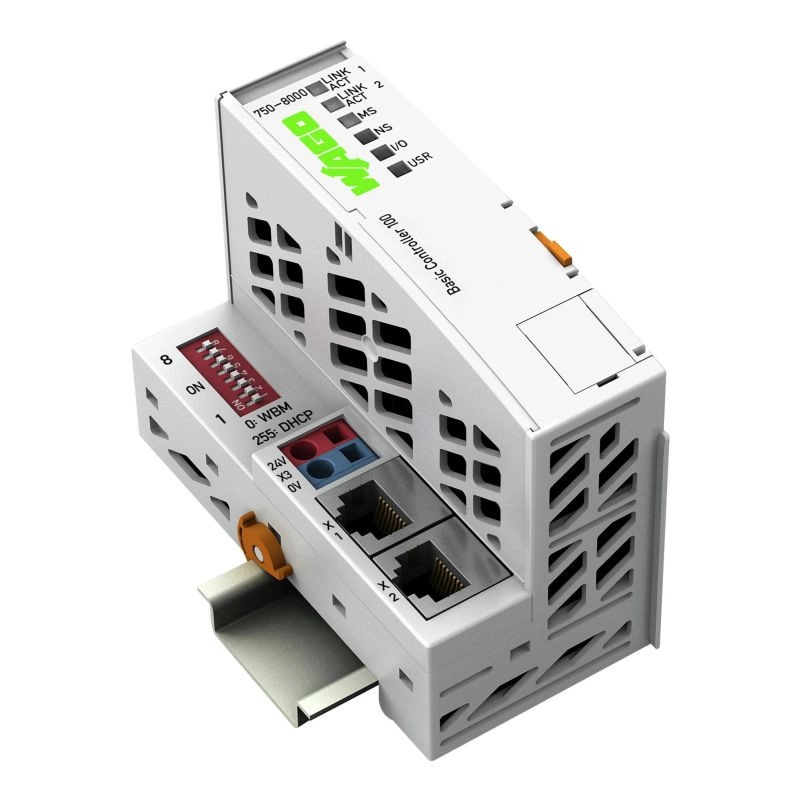

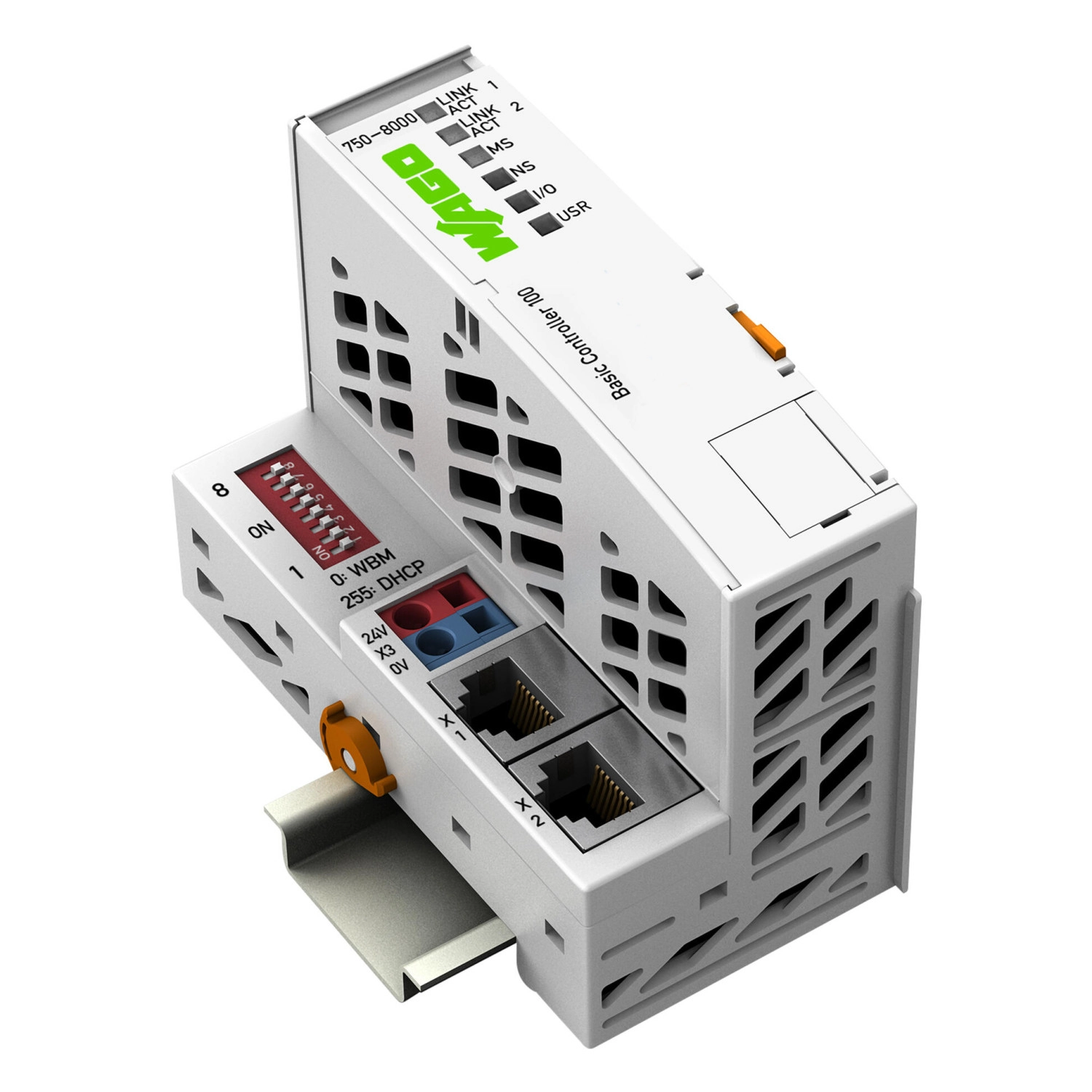

Wago 750-8000 Basic Controller 100 programozható vezérlő, 2 ETHERNET-interfész, ECO
RRP:269 006 Ft
266 316 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
231 950 Ft
nettó 182 638 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A vezérlő a Wago I/O-rendszerrel együtt programozható vezérlőként használható Ethernet-hálózatokban. A vezérlő felismeri az összes csatlakoztatott I/O-modult, és helyi folyamatképet hoz létre. Ez a folyamatkép analóg, szavankénti adatátvitelű és digitális, bitenkénti adatátvitelű modulok vegyes elrendezését is tartalmazhatja. A két ETHERNET-interfész és a beépített switch lehetővé teszi a terepibusz vonali topológiájú vezetékezését, így nincs szükség további hálózati eszközökre, például switchekre vagy hubokra. Mindkét interfész támogatja az automatikus kapcsolat-egyeztetést, az autonegotiation funkciót és az Auto-MDI(X) működést. A DIP-kapcsoló az IP-cím utolsó bájtját állítja be, és IP-cím-hozzárendeléshez használható. A vezérlő Modbus® hálózatokban történő terepibusz-kommunikációhoz készült. Számos szabványos ETHERNET-protokollt is támogat, például HTTP(S), BootP, DHCP, DNS, SNTP, SFTP és SNMP. A beépített webszerver felhasználói konfigurálási lehetőségeket kínál, és megjeleníti a PLC állapotadatait. A vezérlő szerepköralapú felhasználókezeléssel rendelkezik, és támogatja az RFC 5424 szerinti syslog protokollt. Az IEC 61131-3 szabvány szerinti programozható vezérlő több feladat párhuzamos végrehajtására képes.
A Wago 750-8000 Basic Controller 100 ECO programozható vezérlő két ETHERNET-porttal és beépített kapcsolóval rendelkezik. IEC61131-3 szerinti, többfeladatos működést és CODESYS V3.5 programozási környezetet támogat; a beépített webkiszolgáló szerepköralapú felhasználókezelést biztosít.
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | Modbus TCP master/slave; Modbus UDP és RTU a WagoAppPlcModbus könyvtárral; ETHERNET; EtherNet/IP adapter (slave) és scanner; OPC UA szerver/kliens; utólag telepíthető OPC UA Pub/Sub; MQTT IIoT-könyvtáron keresztül. |
|---|---|
| ETHERNET protokollok | HTTP(S) BootP DHCP DNS SNTP SFTP SNMP (V2 & V3) TLS1.3 Syslog |
| Vizualizáció | Webkiszolgáló beépített szerepköralapú hozzáférés-vezérléssel (RBAC). |
| CPU | 32 bit |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL); létradiagram (LD); funkcióblokk-diagram (FBD); folyamatos funkciódiagram (CFC); strukturált szöveg (ST); szekvenciális funkciódiagram (SFC). |
| Programozási környezet | CODESYS V3.5 |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK Web-alapú menedzsment CODESYS könyvtár |
| Baud ráta | 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |
| Fő memória (RAM) | 256 MB |
| Belső memória (flash) | 2048 MB |
| Programmemória | 16 MB |
| Adatmemória | 16 MB |
| Nem illékony szoftver memória | 64 KB |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| RTC-puffer áramkimaradás esetén | 6 nap (min.) |

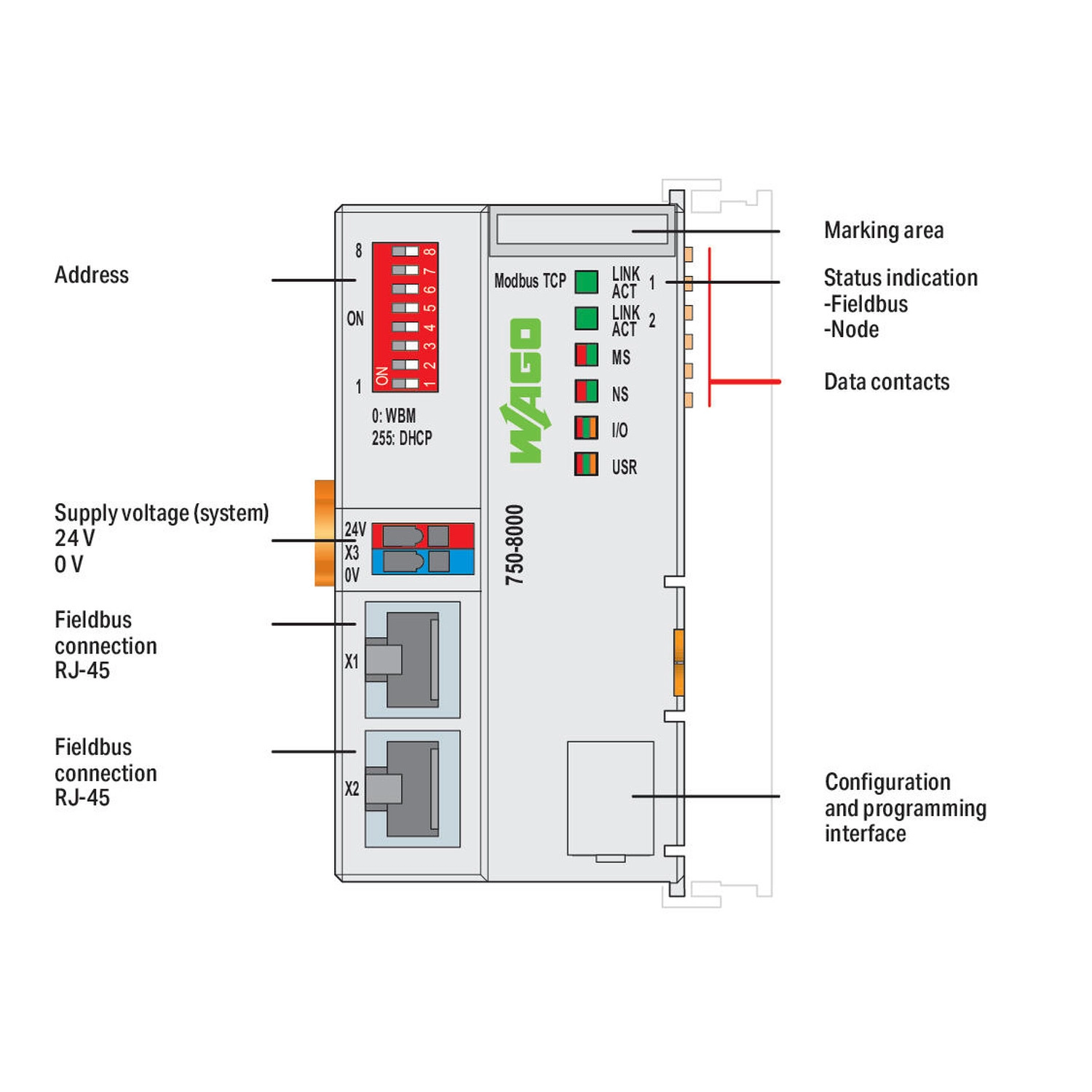

| Indikátorok | LED (LINK/ACT) zöld: hálózati csatlakozás 1… 2 portokon keresztül; LED (MS, NS) piros/zöld: az eszköz, hálózat állapota; LED (I/O, USR) piros/zöld/narancssárga: helyi adat busz állapota; felhasználó által programozható állapot |

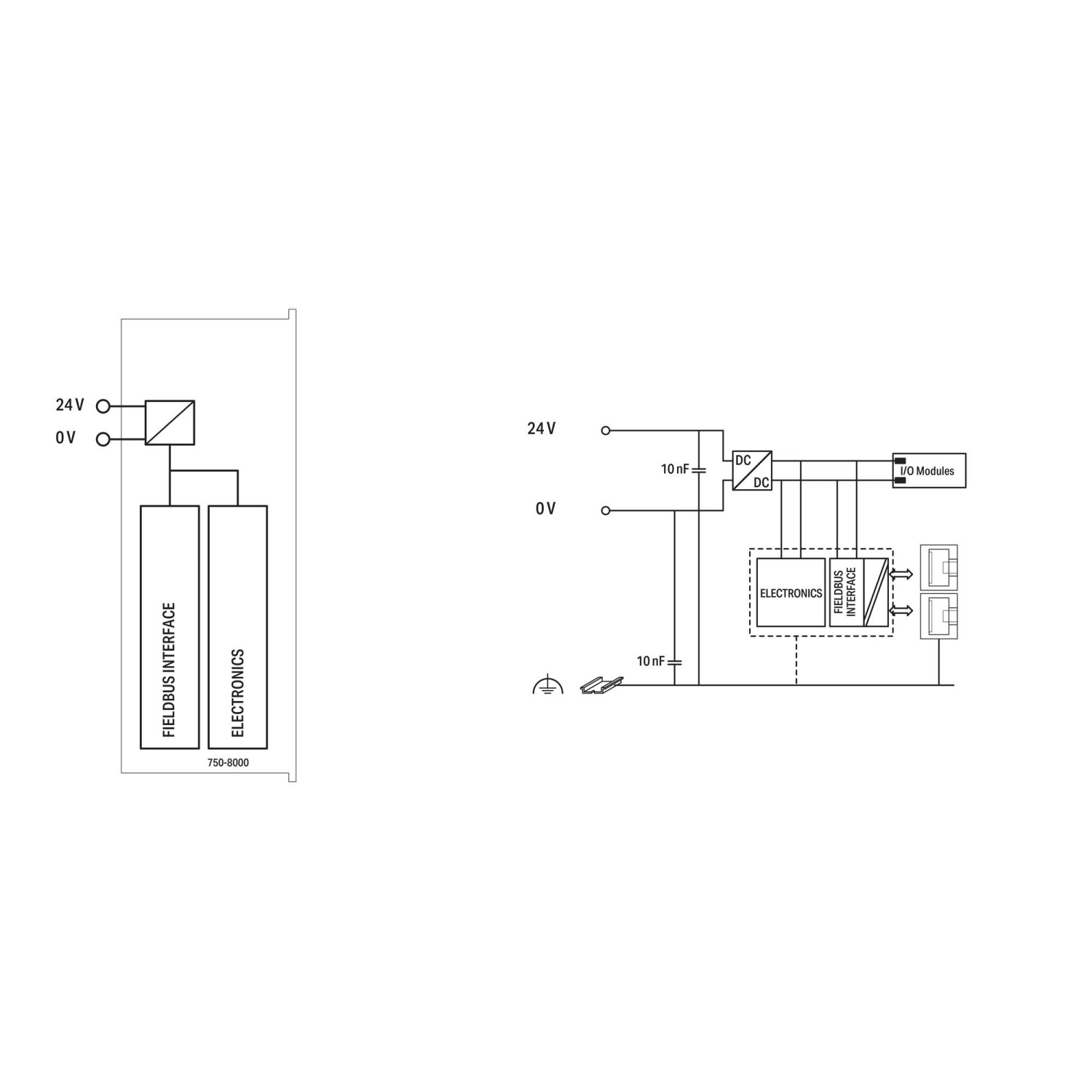

| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 300 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Energiafogyasztás (5 V rendszerellátás) | 390 mA |
| Összáram (rendszer tápllátás) | 700 mA |
| Szigetelés | 500 VAC rendszer/terep |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,357 MJ |
| Tömeg | 109,7 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Basic Controller 100 ECO programozható vezérlő két ETHERNET-porttal és beépített kapcsolóval rendelkezik. IEC61131-3 szerinti, többfeladatos működést és CODESYS V3.5 programozási környezetet támogat; a beépített webkiszolgáló szerepköralapú felhasználókezelést biztosít. |
|---|---|
| Helyi folyamatkép | A csatlakoztatott I/O-modulok felismerése és vegyes analóg/digitális folyamatkép: analóg adatok szavanként, digitális adatok bitenként. |
| ETHERNET-portok | A két interfész és a beépített kapcsoló vonaltopológiát tesz lehetővé; mindkét interfész autonegotiation és Auto-MDI(X) támogatású. |
| IP-cím kapcsoló | A DIP-kapcsoló az IP-cím utolsó bájtját konfigurálja, és címkiosztáshoz használható. |
| Felügyelet | A webkiszolgáló konfigurációs lehetőségeket és PLC-állapotinformációkat kínál; szerepköralapú felhasználókezelés és RFC5424 syslog támogatás. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) - E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Austria | c860baa6-a8d5-4d64-b517-c6b06bb7ec08 |
| SCIP; Belgium | 35246927-d874-4df3-a823-416c3e51faf2 |
| SCIP; Bulgaria | be381a95-8372-4917-999a-0350f1e2c3c8 |
| SCIP; Czech Republic | 43ba3f7f-2e75-428f-9aac-6d5fda8a5ac9 |
| SCIP; Denmark | f457f258-9930-4fbd-bda6-dc91e02bbcfc |
| SCIP; Finland | c6ebc103-bec0-4056-bb22-0fcad1280913 |
| SCIP; France | 549b616e-e528-4813-9c5c-50ebd556ff2d |
| SCIP; Germany | 41cb42de-4ff4-4459-b10d-4ab37213a6b8 |
| SCIP; Hungary | 85765840-ce7f-42d3-942b-0ec273454a4b |
| SCIP; Italy | e31f30ac-645f-40af-8d9d-941892a1ef13 |
| SCIP; Netherlands | dd972ea5-1f96-42ac-a170-90642984f705 |
| SCIP; Poland | 8a26fee3-e09a-409d-8e12-81ac409dd62e |
| SCIP; Romania | 5278ff5c-504e-479b-bcd1-047a83af8ac0 |
| SCIP; Sweden | 4228030b-7777-4e37-b006-6ec1f601c762 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a programozási környezet?
CODESYS V3.5.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-8000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
100 g/db
Cikkszám
4066966361636
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-8000 Basic Controller 100 programozható vezérlő, 2 ETHERNET-interfész, ECO műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-8000 |
| GTIN / EAN | 4066966361636 |
| Terméktípus | Basic Controller 100 ECO vezérlő |
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | Modbus TCP master/slave; Modbus UDP és RTU a WagoAppPlcModbus könyvtárral; ETHERNET; EtherNet/IP adapter (slave) és scanner; OPC UA szerver/kliens; utólag telepíthető OPC UA Pub/Sub; MQTT IIoT-könyvtáron keresztül. |
|---|---|
| ETHERNET protokollok | HTTP(S) BootP DHCP DNS SNTP SFTP SNMP (V2 & V3) TLS1.3 Syslog |
| Vizualizáció | Webkiszolgáló beépített szerepköralapú hozzáférés-vezérléssel (RBAC). |
| CPU | 32 bit |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL); létradiagram (LD); funkcióblokk-diagram (FBD); folyamatos funkciódiagram (CFC); strukturált szöveg (ST); szekvenciális funkciódiagram (SFC). |
| Programozási környezet | CODESYS V3.5 |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK Web-alapú menedzsment CODESYS könyvtár |
| Baud ráta | 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |
| Fő memória (RAM) | 256 MB |
| Belső memória (flash) | 2048 MB |
| Programmemória | 16 MB |
| Adatmemória | 16 MB |
| Nem illékony szoftver memória | 64 KB |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| RTC-puffer áramkimaradás esetén | 6 nap (min.) |
| Indikátorok | LED (LINK/ACT) zöld: hálózati csatlakozás 1… 2 portokon keresztül; LED (MS, NS) piros/zöld: az eszköz, hálózat állapota; LED (I/O, USR) piros/zöld/narancssárga: helyi adat busz állapota; felhasználó által programozható állapot |
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 300 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Energiafogyasztás (5 V rendszerellátás) | 390 mA |
| Összáram (rendszer tápllátás) | 700 mA |
| Szigetelés | 500 VAC rendszer/terep |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,357 MJ |
| Tömeg | 109,7 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Basic Controller 100 ECO programozható vezérlő két ETHERNET-porttal és beépített kapcsolóval rendelkezik. IEC61131-3 szerinti, többfeladatos működést és CODESYS V3.5 programozási környezetet támogat; a beépített webkiszolgáló szerepköralapú felhasználókezelést biztosít. |
|---|---|
| Helyi folyamatkép | A csatlakoztatott I/O-modulok felismerése és vegyes analóg/digitális folyamatkép: analóg adatok szavanként, digitális adatok bitenként. |
| ETHERNET-portok | A két interfész és a beépített kapcsoló vonaltopológiát tesz lehetővé; mindkét interfész autonegotiation és Auto-MDI(X) támogatású. |
| IP-cím kapcsoló | A DIP-kapcsoló az IP-cím utolsó bájtját konfigurálja, és címkiosztáshoz használható. |
| Felügyelet | A webkiszolgáló konfigurációs lehetőségeket és PLC-állapotinformációkat kínál; szerepköralapú felhasználókezelés és RFC5424 syslog támogatás. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) - E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85371091990 |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| ETIM 9.0 | EC000236 |
| ETIM 10.0 | EC000236 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Austria | c860baa6-a8d5-4d64-b517-c6b06bb7ec08 |
| SCIP; Belgium | 35246927-d874-4df3-a823-416c3e51faf2 |
| SCIP; Bulgaria | be381a95-8372-4917-999a-0350f1e2c3c8 |
| SCIP; Czech Republic | 43ba3f7f-2e75-428f-9aac-6d5fda8a5ac9 |
| SCIP; Denmark | f457f258-9930-4fbd-bda6-dc91e02bbcfc |
| SCIP; Finland | c6ebc103-bec0-4056-bb22-0fcad1280913 |
| SCIP; France | 549b616e-e528-4813-9c5c-50ebd556ff2d |
| SCIP; Germany | 41cb42de-4ff4-4459-b10d-4ab37213a6b8 |
| SCIP; Hungary | 85765840-ce7f-42d3-942b-0ec273454a4b |
| SCIP; Italy | e31f30ac-645f-40af-8d9d-941892a1ef13 |
| SCIP; Netherlands | dd972ea5-1f96-42ac-a170-90642984f705 |
| SCIP; Poland | 8a26fee3-e09a-409d-8e12-81ac409dd62e |
| SCIP; Romania | 5278ff5c-504e-479b-bcd1-047a83af8ac0 |
| SCIP; Sweden | 4228030b-7777-4e37-b006-6ec1f601c762 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.06.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-8000 Basic Controller 100 programozható vezérlő, 2 ETHERNET-interfész, ECO használati útmutató
Munkavégzés előtti feltételek
Szerelés, javítás vagy karbantartás előtt kapcsold ki a készülék összes tápforrását. Megfelelő, érintésvédelmet, tűzterjedés elleni védelmet, UV-védelmet és mechanikai stabilitást biztosító burkolatba építsd; a megengedett szennyezettségi fokot ne lépd túl. A burkolathoz csak feljogosított személyek férjenek hozzá, és csak szerszámmal legyen nyitható. A rendszeroldalon megfelelő leválasztó- és túláramvédelmet biztosíts.
Tápellátás és vezeték kiválasztása
A csatlakoztatott terepi jeleket és terepi tápellátásokat kizárólag SELV/PELV tápegységből tápláld. A vezető keresztmetszetét a legnagyobb szükséges terhelőáramhoz válaszd meg; a kapocs mechanikai befogadóképessége önmagában nem igazolja az áramterhelhetőséget. Tömör és finom elemi szálas rézvezető: 0,08–2,5 mm² / 28–14 AWG; csupaszolás: 8–9 mm.
Vezeték csatlakoztatása a CAGE CLAMP kapocsba
Egy kapocsba egyetlen vezetéket csatlakoztass. Több vezeték közösítését a készülék előtt, például átmenő sorkapoccsal oldd meg.
1
A vezetékcsatlakozás feletti működtetőnyílásba helyezett szerszámmal nyisd ki a kapcsot.
2
Vezesd be a vezetéket a megfelelő vezetéknyílásba.
3
Húzd ki a szerszámot; a kapocs ezzel rögzíti a vezetéket.
Készülék- és hálózatvédelem
A helyes polaritást és a DIN-sínnel való megfelelő villamos érintkezést biztosítsd. Sérült készüléket cserélj ki; tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Magas környezeti hőmérsékleten működtetett készüléket érintés előtt hagyj lehűlni. Az RJ45 csatlakozásokat helyi hálózatban használd; távközlési hálózathoz ne csatlakoztasd.
Hálózati hozzáférés feltételei
A vezérlőt és a vezérlőhálózatot ne csatlakoztasd közvetlenül nyílt hálózathoz vagy irodai hálózathoz; helyezd tűzfal mögé. A szükségtelen portokat és szolgáltatásokat zárd le. A fizikai és elektronikus hozzáférést korlátozd feljogosított személyekre. Első használat előtt változtasd meg az alapértelmezett jelszavakat, majd rendszeresen cseréld őket. Távoli hozzáféréshez használj VPN-t; rendszeres fenyegetéselemzéssel és többrétegű védelmi megoldásokkal ellenőrizd a védelmet.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
