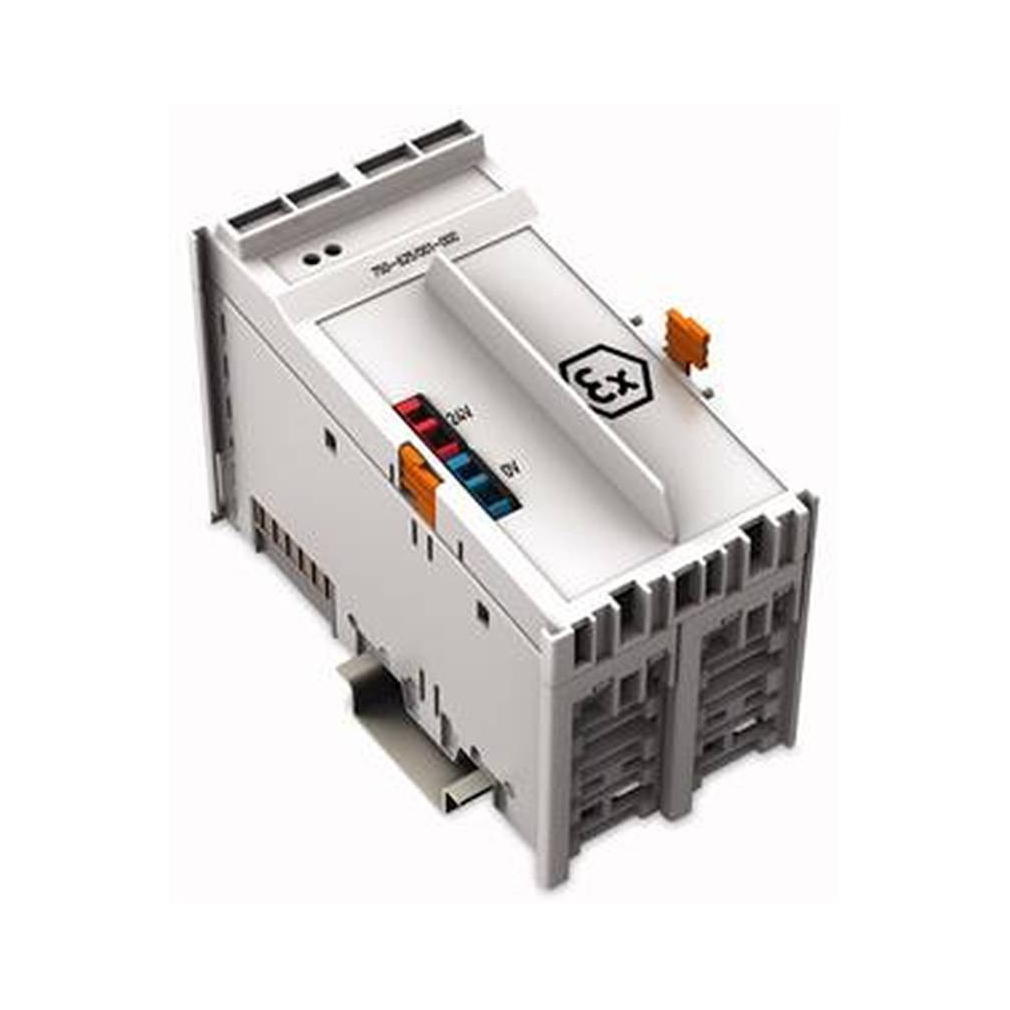

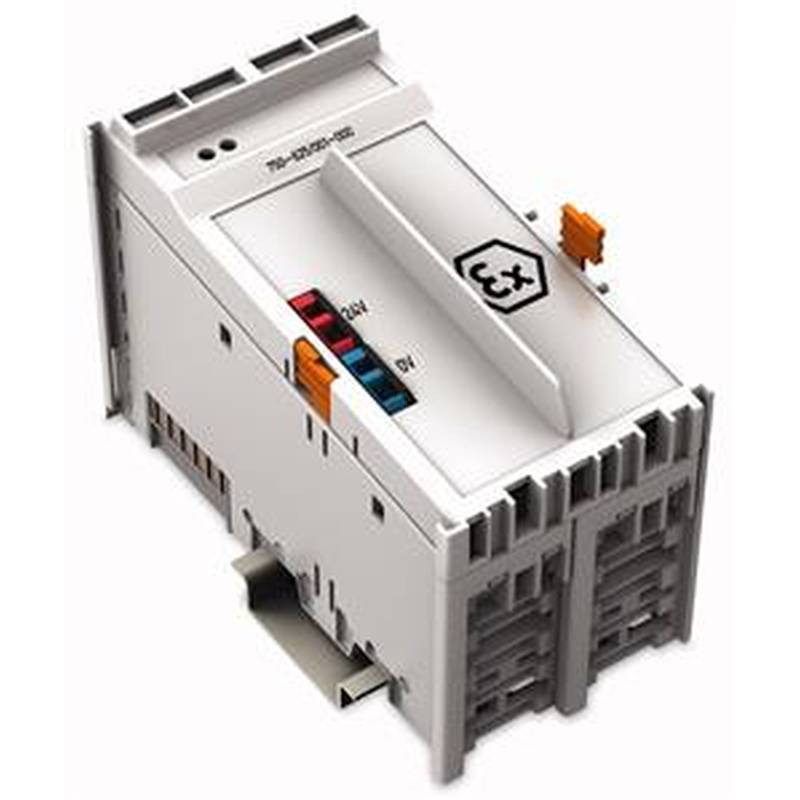

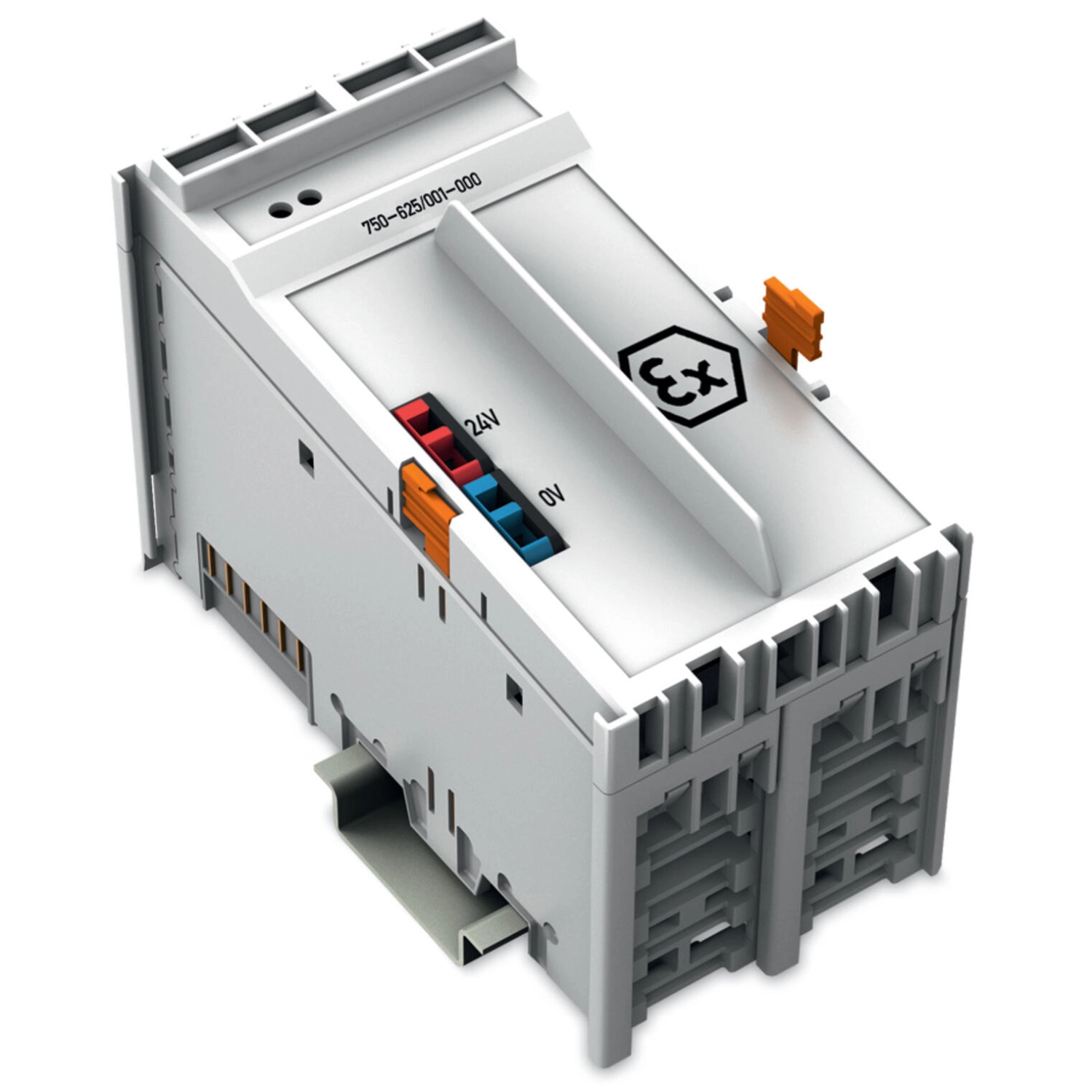

Wago 750-625/000-001 gyújtószikramentes betápmodul, 24 V DC, 1,0 A
RRP:315 388 Ft
312 234 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
271 943 Ft
nettó 214 128 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Megjegyzés: Ehhez a termékhez követő típus elérhető: 750-606 Ez a betápmodul biztosítja az összes gyújtószikramentes 750-es sorozathoz tartozó robbanásbiztos modul tápellátását. Továbbá monitorozza a feszültség főágán lévő robbanásbiztos részek tápellátását is, illetve a WAGO I/O System 750 gyújtószikramentes részeit elkülöníti a nem gyújtószikramentes részektől. A bemeneti és a kimeneti oldal egymástól elektromosan le van választva. A betápmodul által biztosított maximális áramerősség 1,0 A. A robbanásbiztos oldal (Ex i) konfigurálásakor az összáram mennyiségét nem szabad túllépni. Rövidzárlat vagy túlterhelés esetén az elektromos felügyelet automatikusan lekapcsolja a kimeneti feszültséget. A hiba kijavítása után a kimeneti feszültség kb. 10 másodpercen belül újra aktiválódik. Ha a terhelési körülmények miatt állomásonként több mint egy betápmodulra van szükség, négy darab távtartó modult (750-616) kell elhelyezni a gyújtószikramentes részek közé. Jelzés: Zöld LED (bemeneti feszültség) Zöld/piros LED (kimeneti feszültség elérhető/nem elérhető)
A Wago 750-625/000-001 24 V DC Ex i betáplálómodul. A 750-es sorozat gyújtószikramentes moduljainak tápellátását biztosítja, a bemenet és a kimenet elektromos leválasztásával. Az Ex i szakasz megengedett összárama legfeljebb 1 A. Rövidzárlat vagy túlterhelés esetén az elektronikus felügyelet lekapcsolja a kimeneti feszültséget.
Működés
| Funkció | A 750-es sorozat gyújtószikramentes moduljainak tápellátását biztosítja, a bemenet és a kimenet elektromos leválasztásával. Az Ex i szakasz megengedett összárama legfeljebb 1 A. Rövidzárlat vagy túlterhelés esetén az elektronikus felügyelet lekapcsolja a kimeneti feszültséget. |
|---|
Jeltechnika
| Termékleírás | 24 V DC tápegység |
|---|---|
| Tápfeszültség | 24 V DC; (−25 % … +30 %); bemeneti feszültség |
| Biztosíték | elektronikus |
| Gyújtószikramentes védelem Ex i | Igen |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 7,5 mA |
| Tápfeszültség (terepi) | 24 V SELV/PELV DC (−25…+30%); CAGE CLAMP betáplálás, rugós tápsínérintkezőkön továbbítva. Külső 10 A-es, lomha biztosító szükséges. |

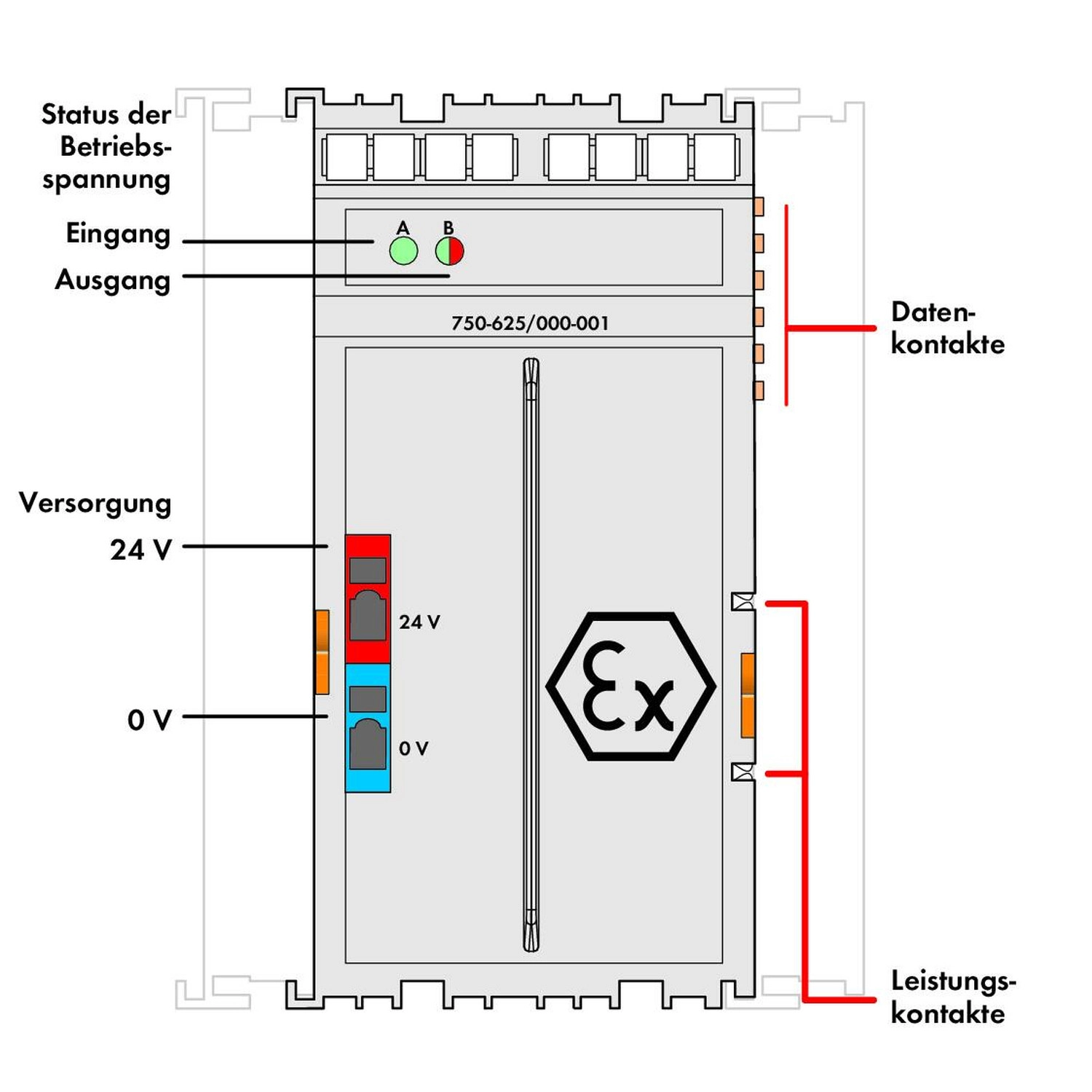

| Indikátorok | Zöld A LED: bemeneti üzemi feszültség; zöld/piros B LED: kimeneti üzemi feszültség. |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 1 A |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Terepi tápfeszültség |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 48 mm / 1,89 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 70,9 mm / 2,791 inch |
| Mélység a DIN kalapsín felső részétől | 63,7 mm / 2,508 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,474 MJ |
| Tömeg | 167 g |
| Megfelelőségi jelölés | CE |
| Megjegyzés (vezetékátmérő) | 14 AWG: THHN, THWN |
| Csatlakozástechnika: terepi tápellátás | 2 × CAGE CLAMP |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

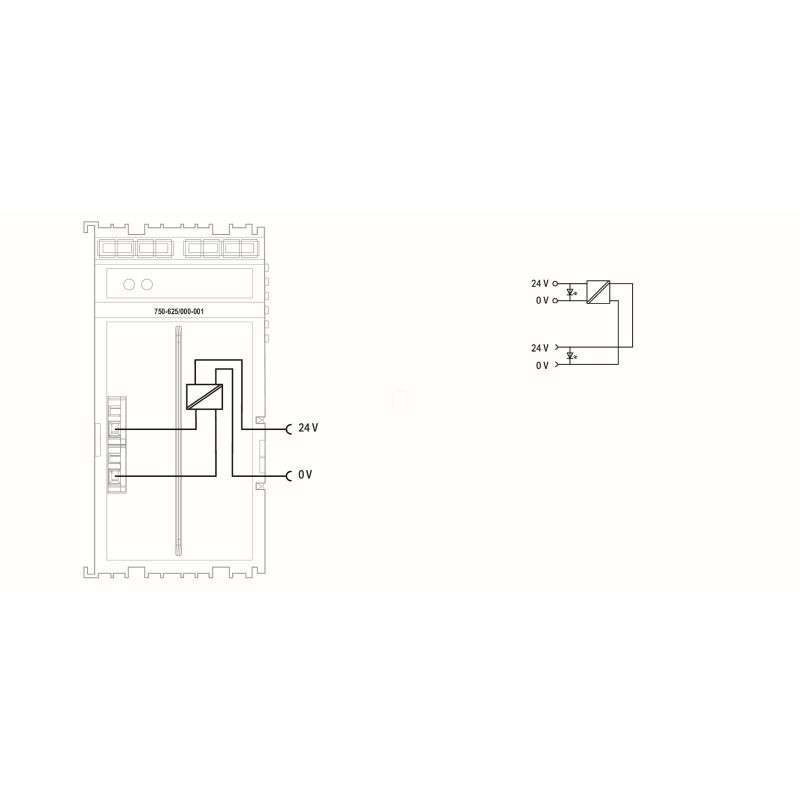

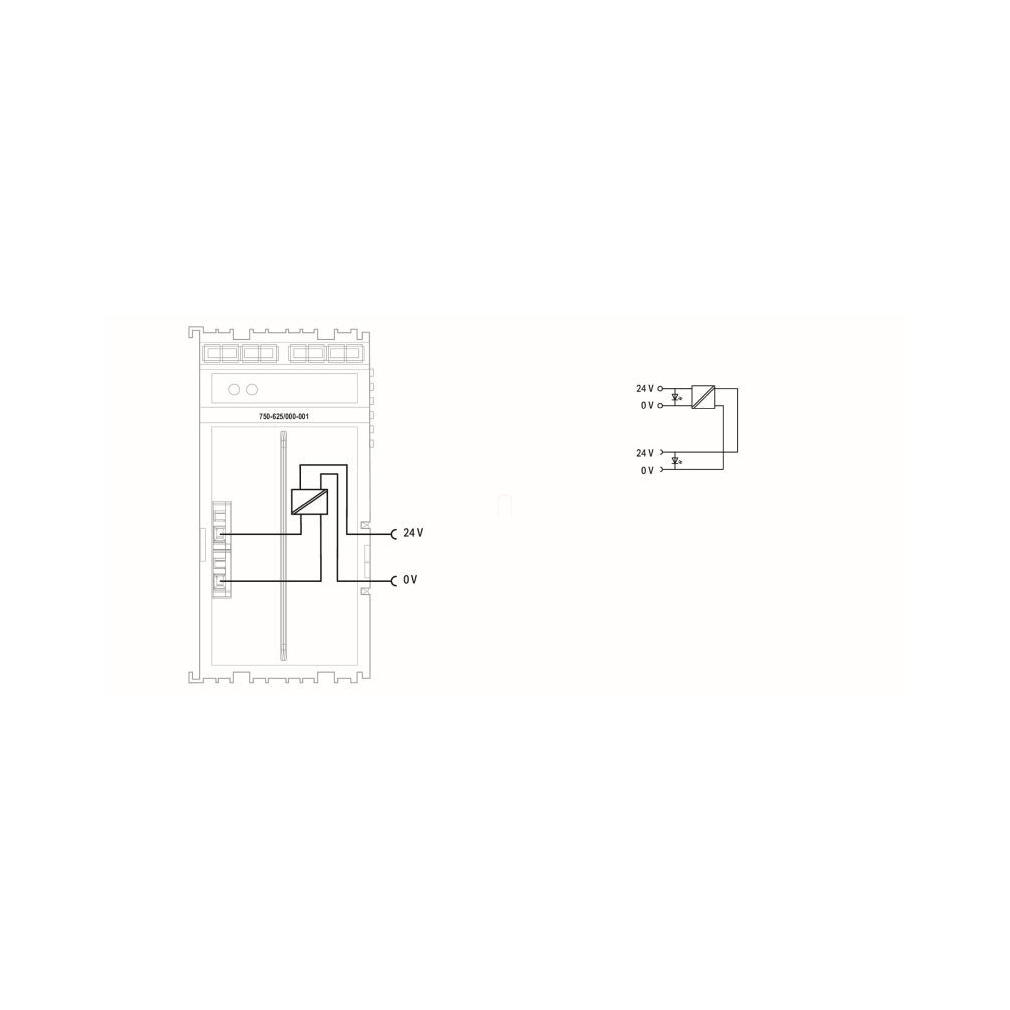

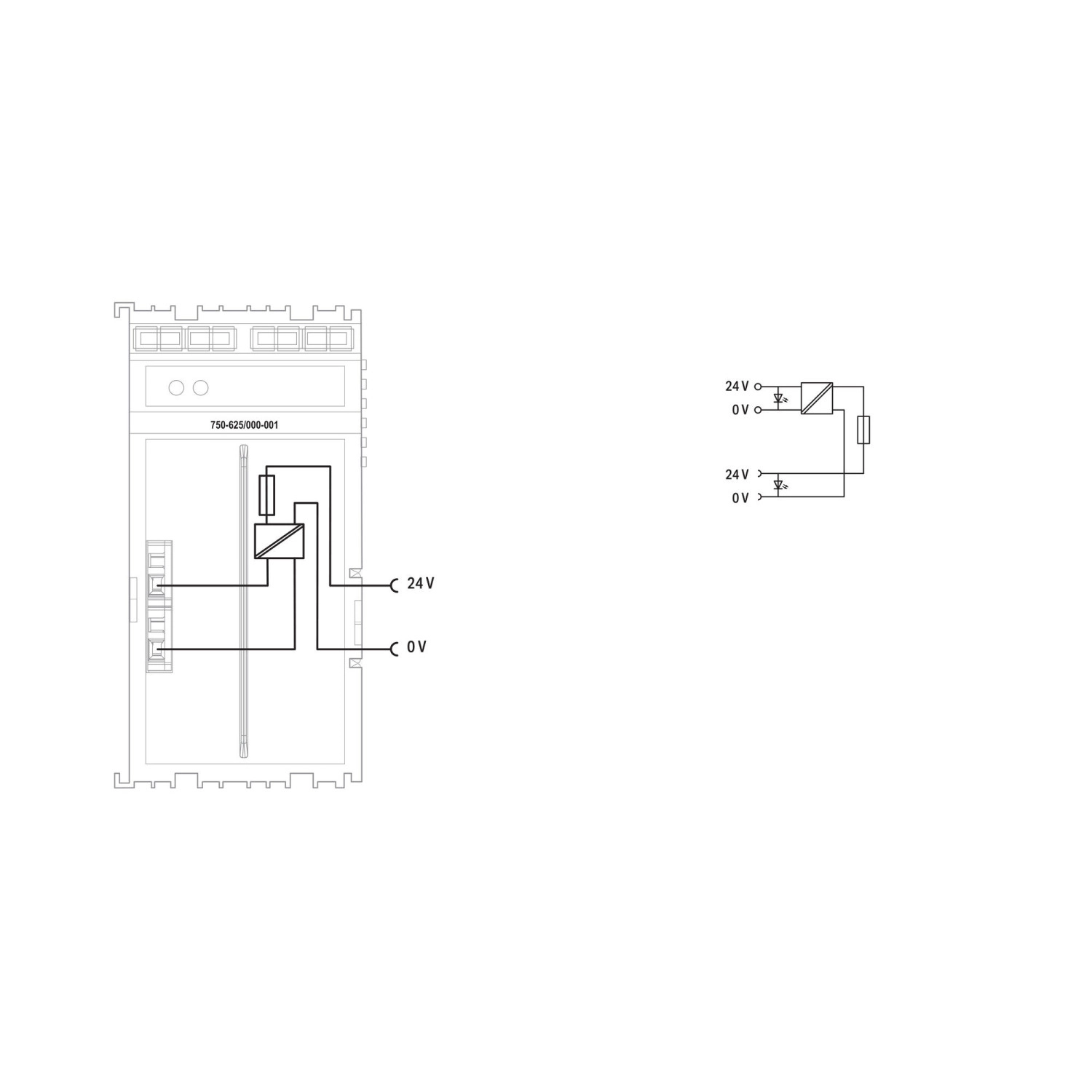

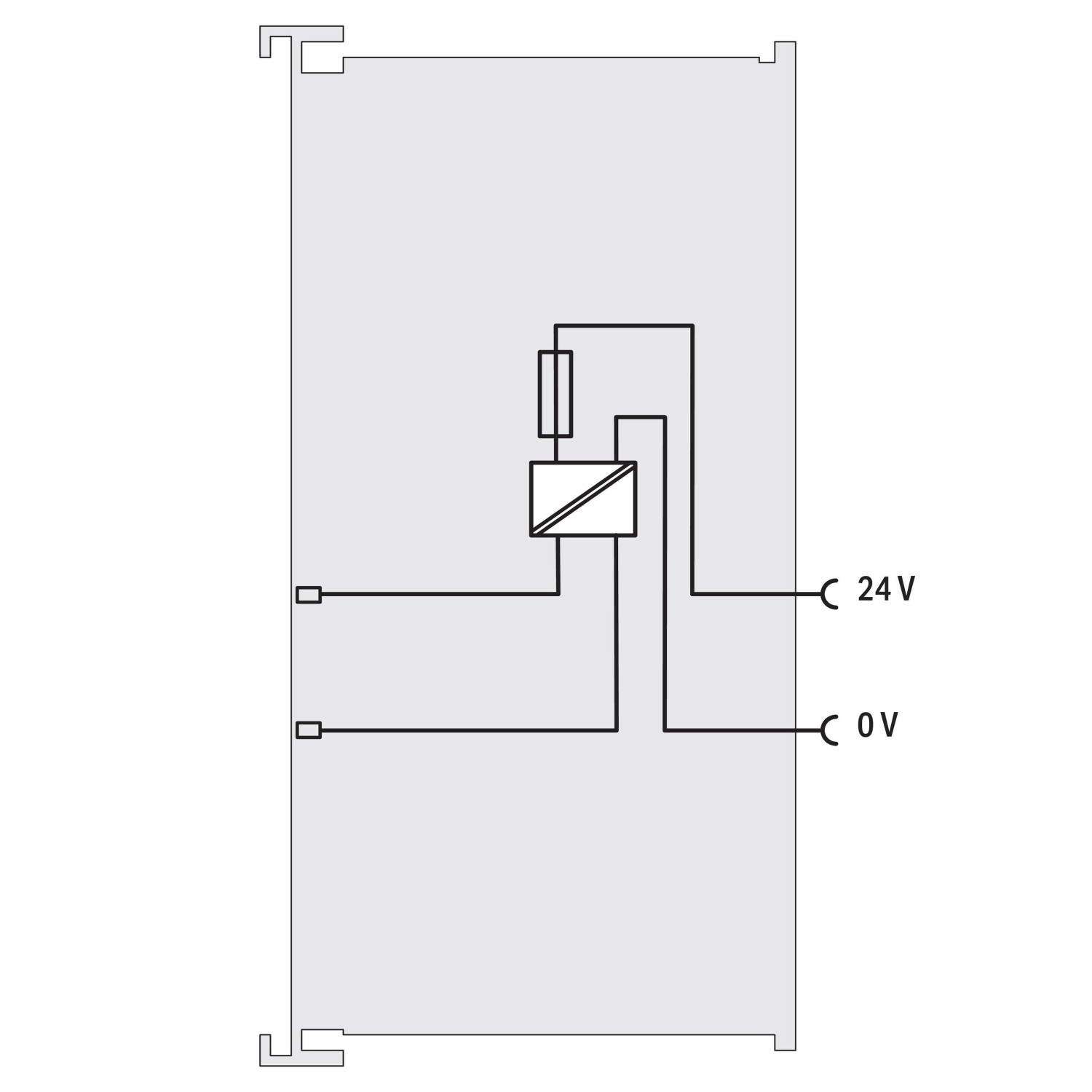

Csatlakozások jelölése
| Bemenet | A piros bemeneti kapocs 24 V; a kék bemeneti kapocs 0 V. |
|---|---|
| Tápsínérintkezők kimenete | 24 V és 0 V; két kimenő tápsínérintkező. |
Gyújtószikramentes kialakítás és villamos adatok
| Energiafogyasztás; Pmax | 29 W |
|---|---|
| Veszteségi teljesítmény; Pl | Kisebb mint 5 W |
| ATEX-jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
| IECEx/INMETRO-jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus; zónabesorolás | AEx nA IIC T4 Gc; Ex nA IIC T4 Gc X |
| cULus; Division-besorolás | Class I, Div. 2, Group A B C D, T4 |
| Ex előírások | EN IEC 60079-0, -7, -11 |
| Kimenet; Un és In | 24 V ±0,3 V; 1 A |
| Bemenet; Un, Pmax és Um | 24 V DC (−25…+30%); 29 W; 253 V |
Alkalmazási feltételek
| Megengedett Ex i összáram | A gyújtószikramentes szakasz összárama legfeljebb 1 A lehet; ezt ne lépd túl. |
|---|---|
| Több betáplálómodul egy állomáson | Ha a terhelés miatt állomásonként több betáplálómodul szükséges, a gyújtószikramentes szakaszok közé négy 750-616 távolságmodult kell elhelyezni. |
| Rövidzárlat és túlterhelés | Az elektronikus felügyelet automatikusan lekapcsolja a kimeneti feszültséget. A hiba megszüntetése után a kimeneti feszültség körülbelül 10 másodpercen belül újra aktiválódik. |
| Robbanásvédelmi telepítési előírások | Az általános robbanásvédelmi telepítési szabályoknál a WAGO I/O System 750 gyári útmutatójának előírásait be kell tartani. |
| Betáplálás külső biztosítása | A 24 V SELV/PELV DC bemenethez külső 10 A-es, lomha biztosító szükséges; ez a bemenet biztosítása, az Ex i kimeneti összáram korlátja külön 1 A. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-SPP750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU Ex-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK Ex-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BV | Bureau Veritas S.A. - 30389/C0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| AEx | UL International Germany GmbH UL 60079 E480271 |
| ATEX | TUEV Nord Cert GmbH EN 60079 TUEV12ATEX106032X (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| CCC | CNEX CNCA-C23-01 2020312310000211 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079 IECEx TUN12.0039X (Ex ec [iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| INMETRO | TÜV Rheinland do Brasil Ltda. - TÜV_14.1911_X |
| KTL | Korea Testing Laboratory KOSHA Article 34, IEC60079-0 20-KA4BO-0093X |
| UKEx | Element Materials Technology UK - EMA21UKEX0069X |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Bulgária | cbe560d0-a0b7-42f7-8844-dfddb93ad32e |
| SCIP; Csehország | 72535edf-73da-48ed-bbf9-19d23d334ea0 |
Opcionális kiegészítők és kapcsolódó termékek
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; megfelelő vezetékátmérő; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; megfelelő vezetékátmérő; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; megfelelő vezetékátmérő; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; megfelelő vezetékátmérő |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN 60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 750-106 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-616 | Négy távolságmodul a gyújtószikramentes szakaszok közé, ha az állomáson több betáplálómodul szükséges. |
| 750-606 | A gyártó által megadott követő típus; ez önmagában nem jelent feltétel nélküli csereszabatosságot. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikát használ?
CAGE CLAMP csatlakozást; a megadott vezetékfajtákat, keresztmetszeteket és csupaszolási hosszt kell figyelembe venni.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-625/000-001
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
167 g/db
Cikkszám
4045454971564
Vélemények (0)
Vásárlói vélemények
termék értékelése
