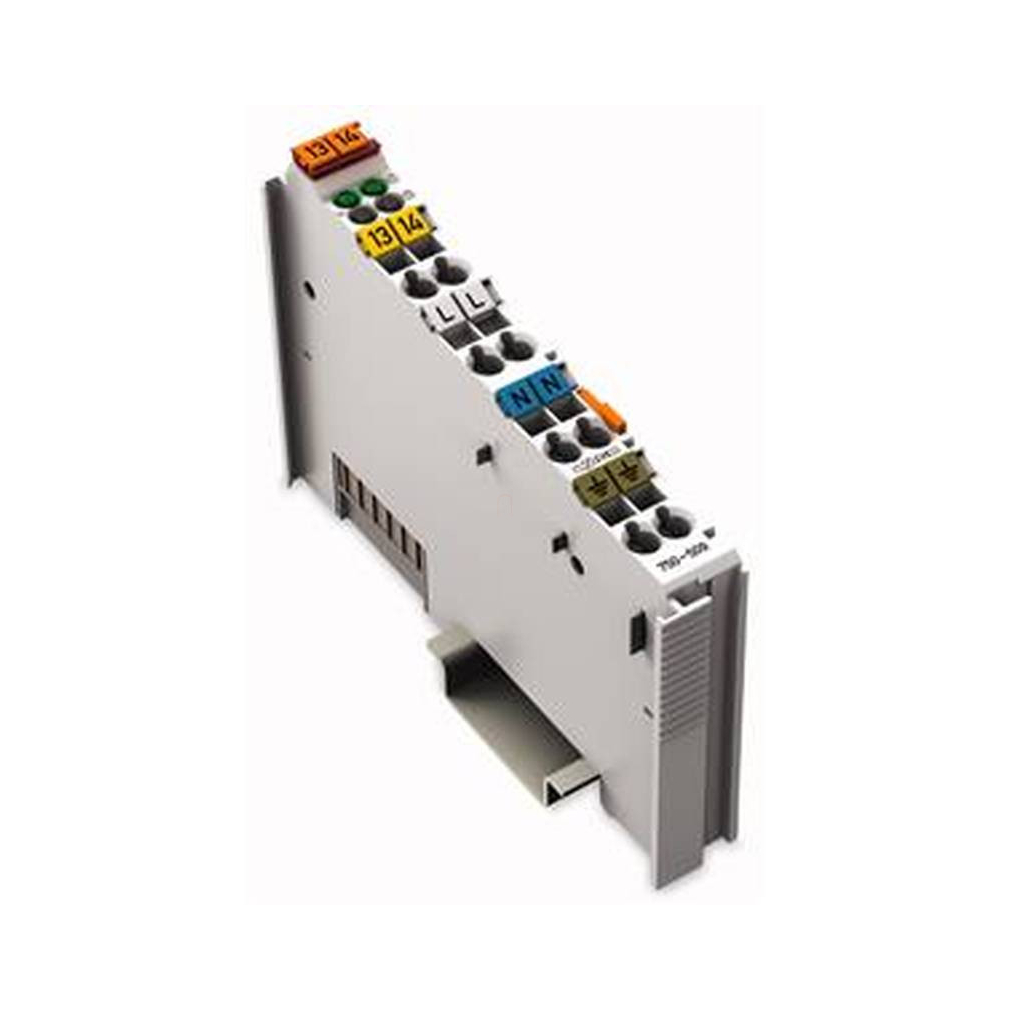

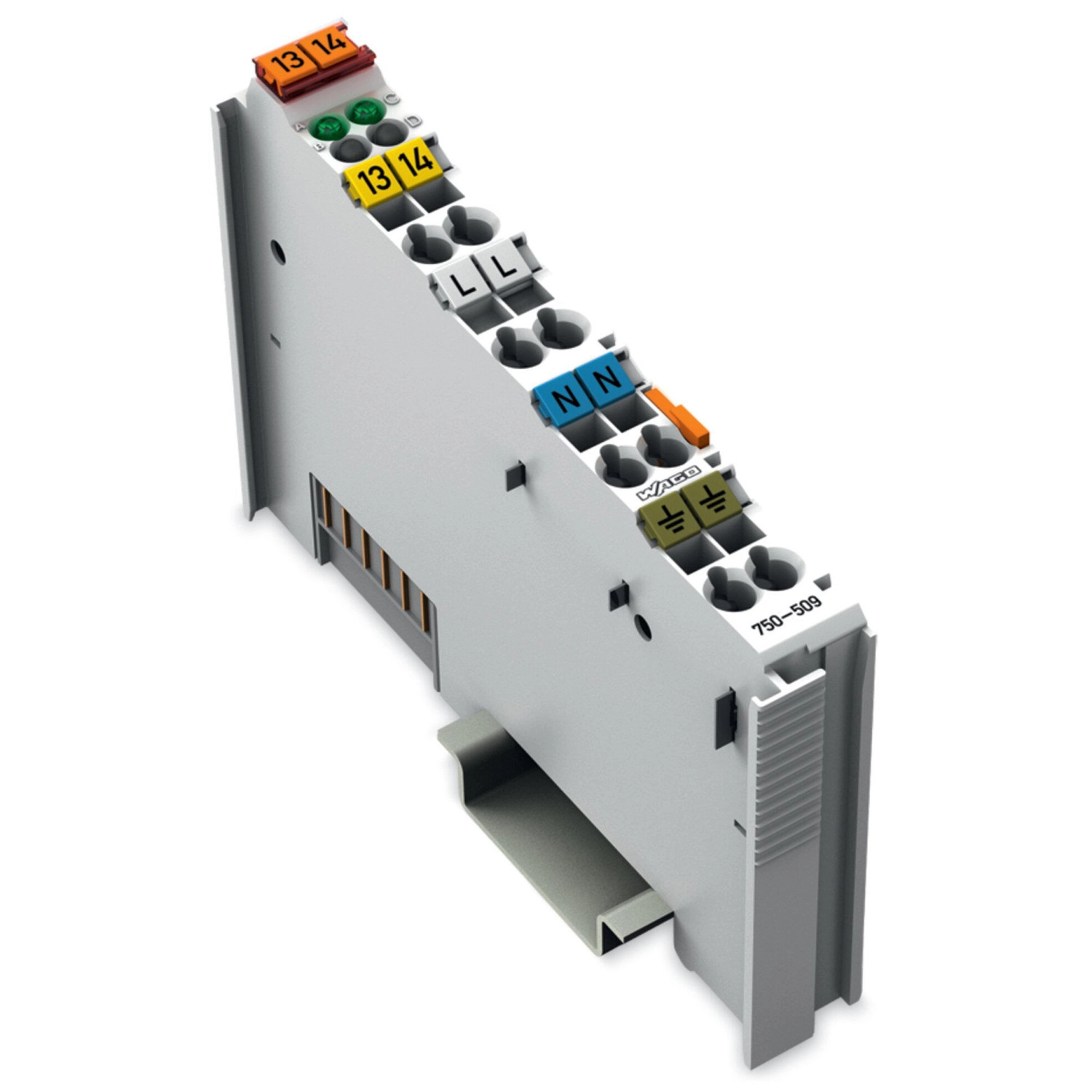

Wago 750-509 2 csatornás digitális kimeneti modul, 230 VAC, 0,3 A, félvezetős
RRP:59 367 Ft
58 773 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
51 189 Ft
nettó 40 306 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. A félvezető kimenet a vezérlési oldalról elektromosan leválasztott. A kimenetek tápellátását tápfeszültség-áthidaló érintkezők biztosítják. A kimeneti jel állapotát LED jelzi. Megjegyzés: A 230 VAC/DC feszültségszintről történő üzemeltetés esetén további tápmodul hozzáadása szükséges!
A Wago 750-509 kétcsatornás szilárdtest-kimeneti modul ohmos és induktív terhelésekhez, csatornánként 0,3 A kimeneti árammal. A félvezetős kimenet a vezérlési oldaltól elektromosan leválasztott. A kimenetek kapcsolási állapotát zöld LED jelzi.
Villamos és működési adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | Digitális |
| Aktor csatlakozás | 2 x (2 vezetékes, 3 vezetékes) |
| Kimeneti karakterisztika | nem lebegő |
| Kimeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 10 mA |
| Szigetelés | 1500 V (rendszer/terep) |
| Indikátorok | LED (A,C) zöld: állapot visszajelzés DO 1, DO 2 |
| Bejövő tápsínérintkezők száma | 3 |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áramkör kialakítása | Szilárdtest terhelési relé |
| Kimeneti áram csatornánként | 0,3 A |
| Terhelés típusa | Ohmos, induktív |
| Kapcsolási frekvencia (max.) (2) | 0,5 Hz; 230 V; 0,3 A; DF = 50 % |
| Kapcsolási frekvencia (max.) | 5 Hz; 24 V; 0,3 A; DF = 50 % |
| Átmeneti áramterhelhetőség, második feltétel | 1,5 A (0,1 s) |
| Átmeneti áramterhelhetőség | 0,5 A (20 s) |
| Behúzási idő (max.) | 10 ms |
| Behúzási idő (ált.) | 4 ms |
| Kiesési idő (max.) | 3 ms |
| Kiesési idő (ált.) | 0,1 ms |
| Érintkezés ellenállása (max.) | 3,2 Ω |
| Érintkezés ellenállása (ált.) | 2,1 Ω |
| Védettség a hibás huzalozással szemben | Túlfeszültség védelem (275 V) varisztorral |

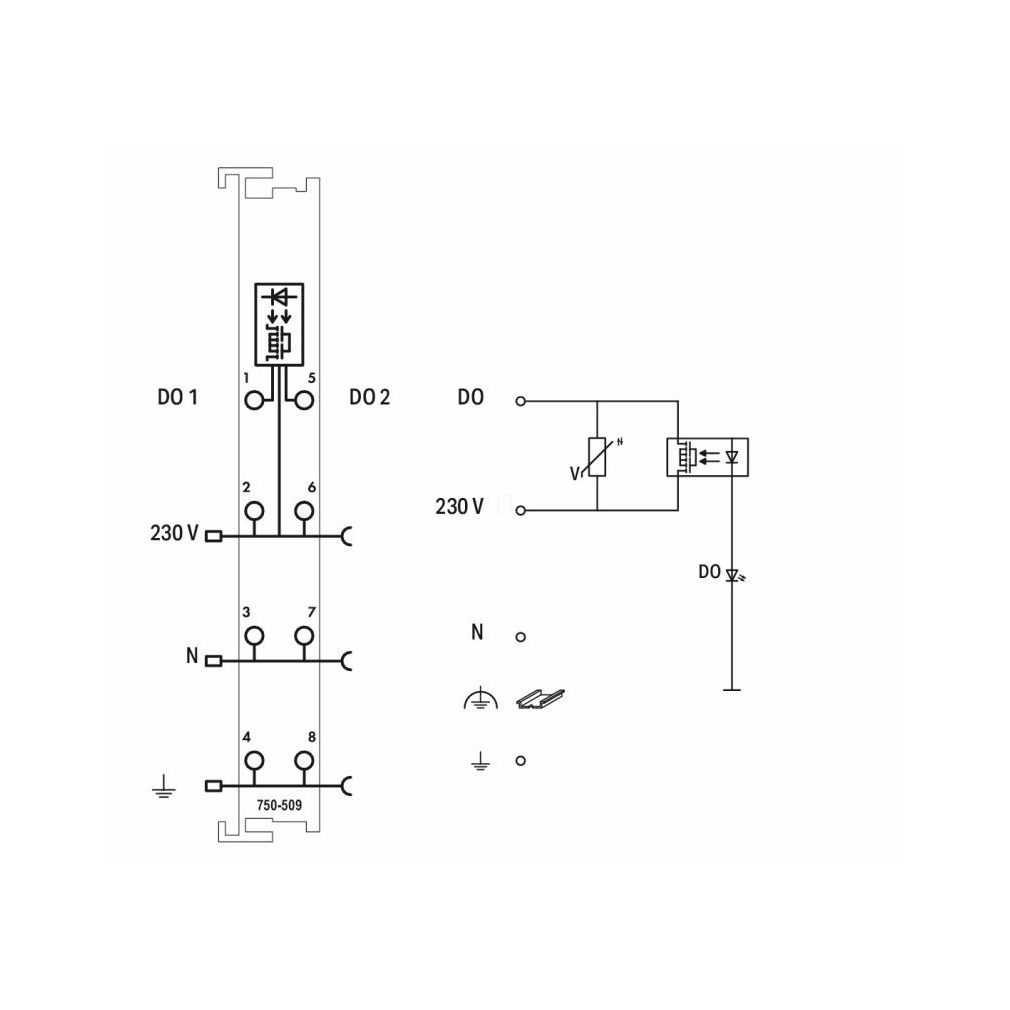

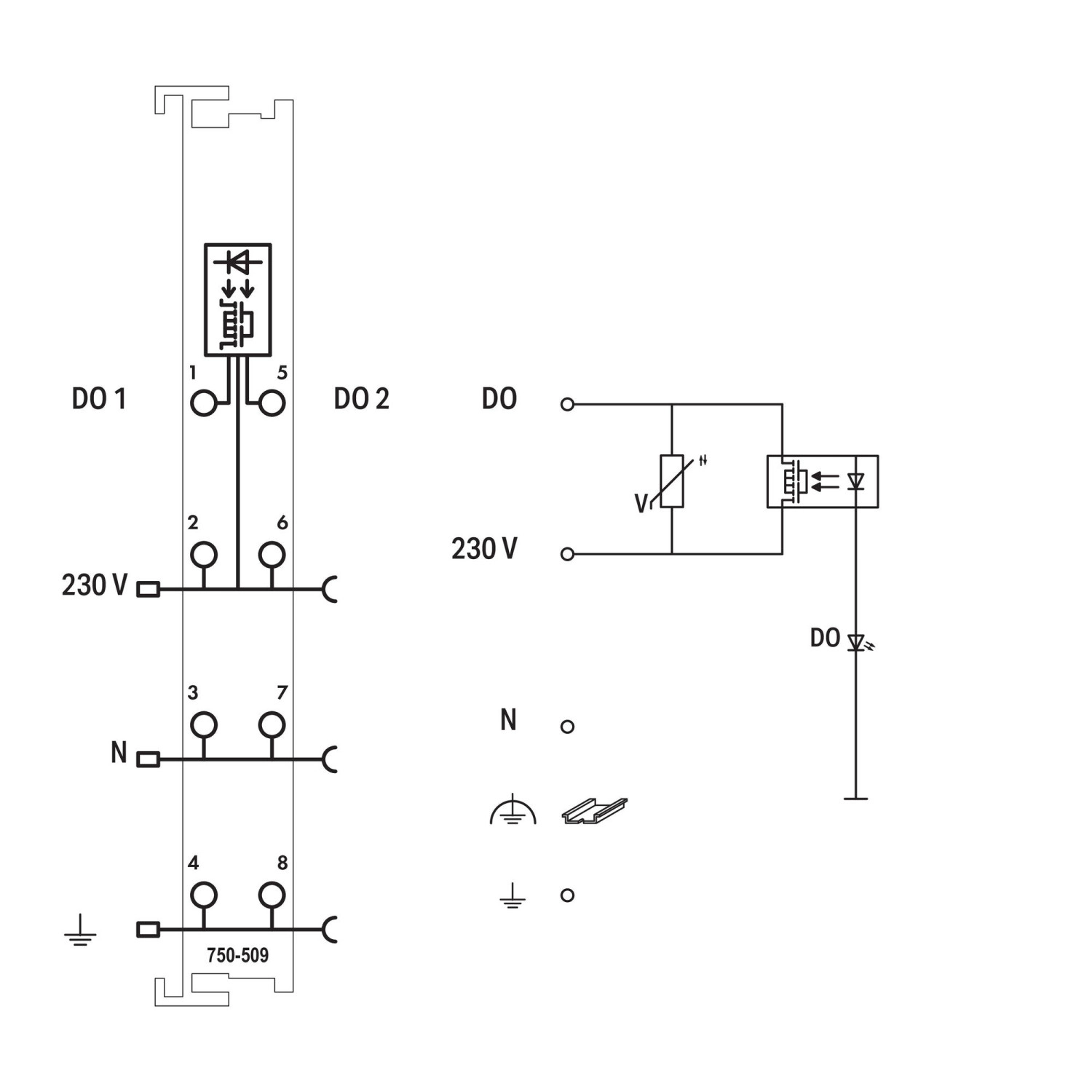

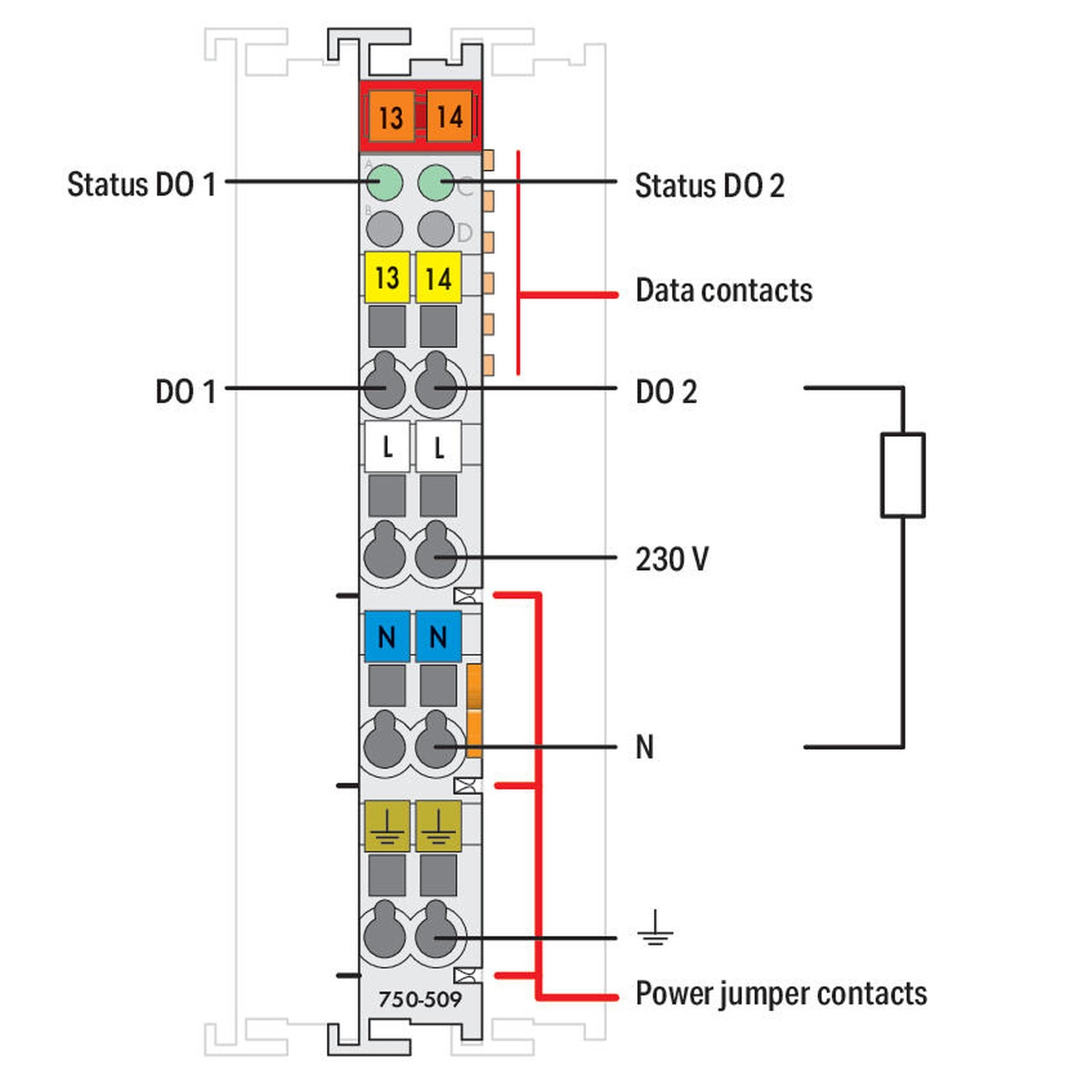

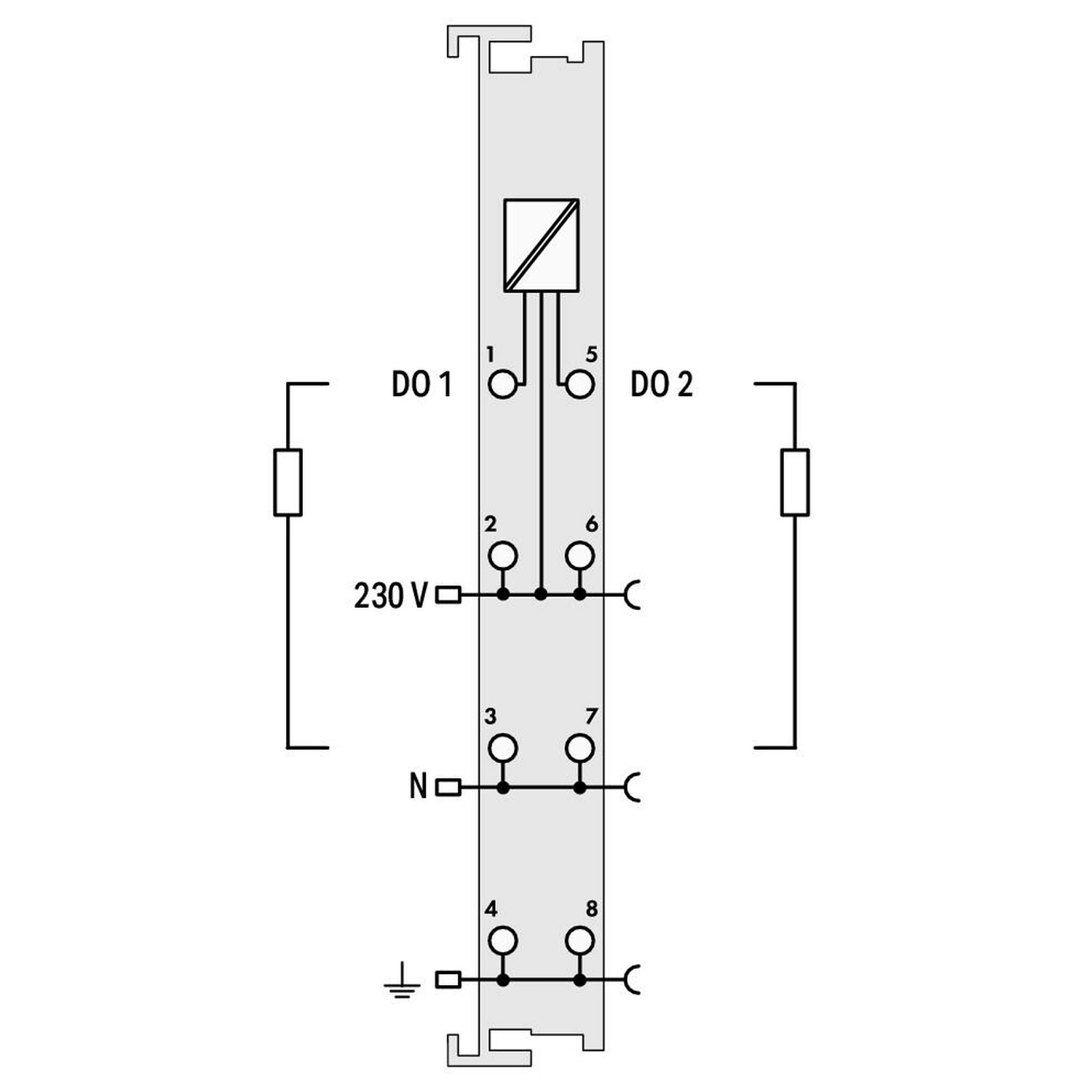

Rajzi kapocskiosztás
| Kimeneti jelkapcsok | 1: DO1; 5: DO2 |
|---|---|
| Közös visszavezetés | 3/7: N; a kimeneti áramkör nem potenciálmentes. |
| Földpotenciál jelölése | 4/8; nem helyettesíti a szükséges külön védővezetőt. |
| Folyamatkép | B0: DO1; B1: DO2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,229 MJ |
| Tömeg | 50,9 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Terepi tápkör | Külön tápmodul szükséges; a modul két kimenete nem potenciálmentes. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 541-02-6; 556-67-2; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | dekametil-ciklopentasziloxán [D5]; Dibór-trioxid; ólom; ólom-monoxid; oktametil-ciklotetrasziloxán [D4] |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 59b37dd7-e7ac-488b-89cd-b1d6aec42f3a |
| SCIP-bejelentés (Belgium) | 50260992-8206-44a2-84ec-8965c93df702 |
| SCIP-bejelentés (Bulgaria) | 5db7b550-633f-47f2-a177-81041c410b5e |
| SCIP-bejelentés (Czech Republic) | d6b2d780-b05f-439c-a451-5fd41efa7eb4 |
| SCIP-bejelentés (Denmark) | c9134911-f536-4e6a-9d0e-1a240f2573d1 |
| SCIP-bejelentés (Finland) | 5884aaea-09d2-4c64-9aa5-462ae852047c |
| SCIP-bejelentés (France) | 883e058f-174e-4e15-846e-14e05b7b8e7b |
| SCIP-bejelentés (Germany) | 45c9893b-52bd-4d09-bfb4-7bf6ff406240 |
| SCIP-bejelentés (Hungary) | fff99833-789d-4c29-8aa3-442352b2632b |
| SCIP-bejelentés (Italy) | e0f480a1-771f-4c99-9560-1481cdbc8679 |
| SCIP-bejelentés (Netherlands) | a95742dd-71c6-4aee-b4f8-e1fd10051d80 |
| SCIP-bejelentés (Poland) | 8edb2228-dae3-44c4-83b0-2706d37b3d4f |
| SCIP-bejelentés (Romania) | 111c0eda-9d62-44dd-b368-a253b66fdfbf |
| SCIP-bejelentés (Sweden) | 9beb415b-d1d0-41d0-8473-b6738651fd09 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-609 | Tápegység; 230 VAC; Biztosíték tartóval |
| 750-611 | Tápegység; 230 VAC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornát biztosít?
Két kimeneti csatornát.
Milyen sínre szerelhető?
DIN35-sínre.
Milyen vezetékméret csatlakoztatható?
Tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-509
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50,92 g/db
Cikkszám
4045454393403
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-509 2 csatornás digitális kimeneti modul, 230 VAC, 0,3 A, félvezetős műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-509 |
| GTIN / EAN | 4045454393403 |
| Terméktípus | Kétcsatornás szilárdtest-kimeneti modul |
Villamos és működési adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | Digitális |
| Aktor csatlakozás | 2 x (2 vezetékes, 3 vezetékes) |
| Kimeneti karakterisztika | nem lebegő |
| Kimeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 10 mA |
| Szigetelés | 1500 V (rendszer/terep) |
| Indikátorok | LED (A,C) zöld: állapot visszajelzés DO 1, DO 2 |
| Bejövő tápsínérintkezők száma | 3 |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áramkör kialakítása | Szilárdtest terhelési relé |
| Kimeneti áram csatornánként | 0,3 A |
| Terhelés típusa | Ohmos, induktív |
| Kapcsolási frekvencia (max.) (2) | 0,5 Hz; 230 V; 0,3 A; DF = 50 % |
| Kapcsolási frekvencia (max.) | 5 Hz; 24 V; 0,3 A; DF = 50 % |
| Átmeneti áramterhelhetőség, második feltétel | 1,5 A (0,1 s) |
| Átmeneti áramterhelhetőség | 0,5 A (20 s) |
| Behúzási idő (max.) | 10 ms |
| Behúzási idő (ált.) | 4 ms |
| Kiesési idő (max.) | 3 ms |
| Kiesési idő (ált.) | 0,1 ms |
| Érintkezés ellenállása (max.) | 3,2 Ω |
| Érintkezés ellenállása (ált.) | 2,1 Ω |
| Védettség a hibás huzalozással szemben | Túlfeszültség védelem (275 V) varisztorral |
Rajzi kapocskiosztás
| Kimeneti jelkapcsok | 1: DO1; 5: DO2 |
|---|---|
| Közös visszavezetés | 3/7: N; a kimeneti áramkör nem potenciálmentes. |
| Földpotenciál jelölése | 4/8; nem helyettesíti a szükséges külön védővezetőt. |
| Folyamatkép | B0: DO1; B1: DO2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,229 MJ |
| Tömeg | 50,9 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Terepi tápkör | Külön tápmodul szükséges; a modul két kimenete nem potenciálmentes. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32101517 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 541-02-6; 556-67-2; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | dekametil-ciklopentasziloxán [D5]; Dibór-trioxid; ólom; ólom-monoxid; oktametil-ciklotetrasziloxán [D4] |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 59b37dd7-e7ac-488b-89cd-b1d6aec42f3a |
| SCIP-bejelentés (Belgium) | 50260992-8206-44a2-84ec-8965c93df702 |
| SCIP-bejelentés (Bulgaria) | 5db7b550-633f-47f2-a177-81041c410b5e |
| SCIP-bejelentés (Czech Republic) | d6b2d780-b05f-439c-a451-5fd41efa7eb4 |
| SCIP-bejelentés (Denmark) | c9134911-f536-4e6a-9d0e-1a240f2573d1 |
| SCIP-bejelentés (Finland) | 5884aaea-09d2-4c64-9aa5-462ae852047c |
| SCIP-bejelentés (France) | 883e058f-174e-4e15-846e-14e05b7b8e7b |
| SCIP-bejelentés (Germany) | 45c9893b-52bd-4d09-bfb4-7bf6ff406240 |
| SCIP-bejelentés (Hungary) | fff99833-789d-4c29-8aa3-442352b2632b |
| SCIP-bejelentés (Italy) | e0f480a1-771f-4c99-9560-1481cdbc8679 |
| SCIP-bejelentés (Netherlands) | a95742dd-71c6-4aee-b4f8-e1fd10051d80 |
| SCIP-bejelentés (Poland) | 8edb2228-dae3-44c4-83b0-2706d37b3d4f |
| SCIP-bejelentés (Romania) | 111c0eda-9d62-44dd-b368-a253b66fdfbf |
| SCIP-bejelentés (Sweden) | 9beb415b-d1d0-41d0-8473-b6738651fd09 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-609 | Tápegység; 230 VAC; Biztosíték tartóval |
| 750-611 | Tápegység; 230 VAC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 19.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-509 2 csatornás digitális kimeneti modul, 230 VAC, 0,3 A, félvezetős használati útmutató
Biztonsági előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A készüléket csak saját megengedett környezeti és villamos tartományain belül használd. Robbanásveszélyes alkalmazáshoz az adott készülék jelölése és a teljes, érvényes Ex-dokumentáció követendő.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Saját kapocskiosztás
| Kimeneti jelkapcsok | 1: DO1; 5: DO2 |
|---|---|
| Közös visszavezetés | 3/7: N; a kimeneti áramkör nem potenciálmentes. |
| Földpotenciál jelölése | 4/8; nem helyettesíti a szükséges külön védővezetőt. |
| Folyamatkép | B0: DO1; B1: DO2 |
Saját alkalmazási feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Terepi tápkör | Külön tápmodul szükséges; a modul két kimenete nem potenciálmentes. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
