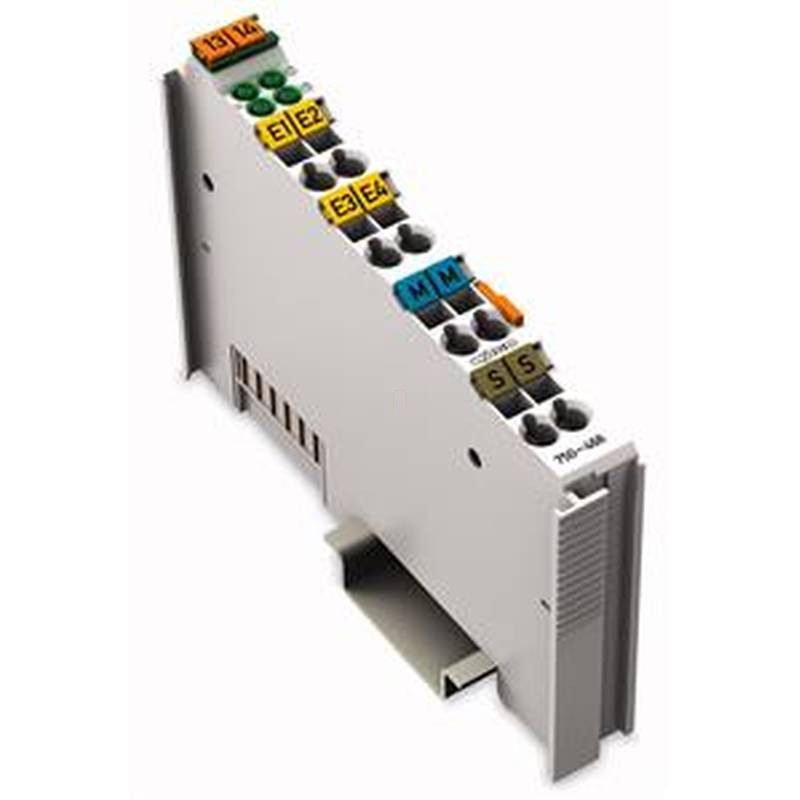

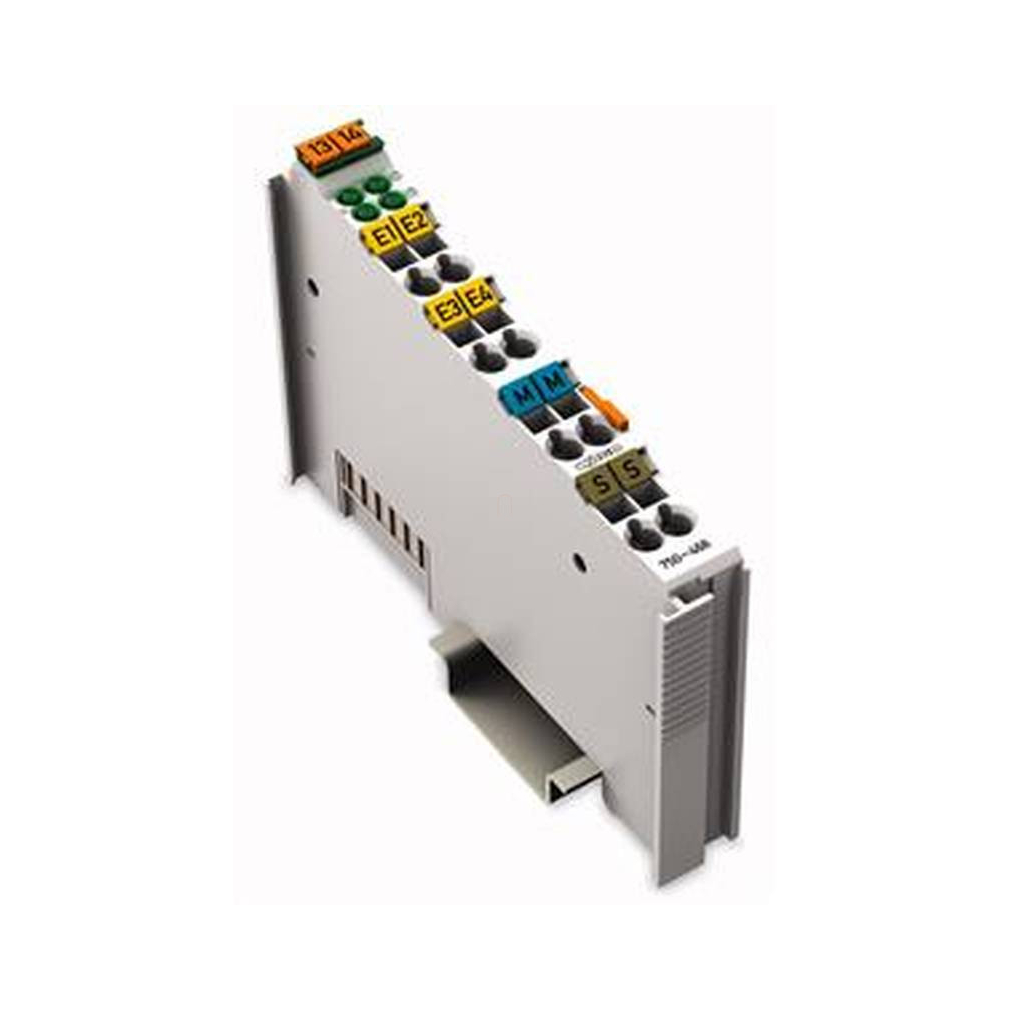

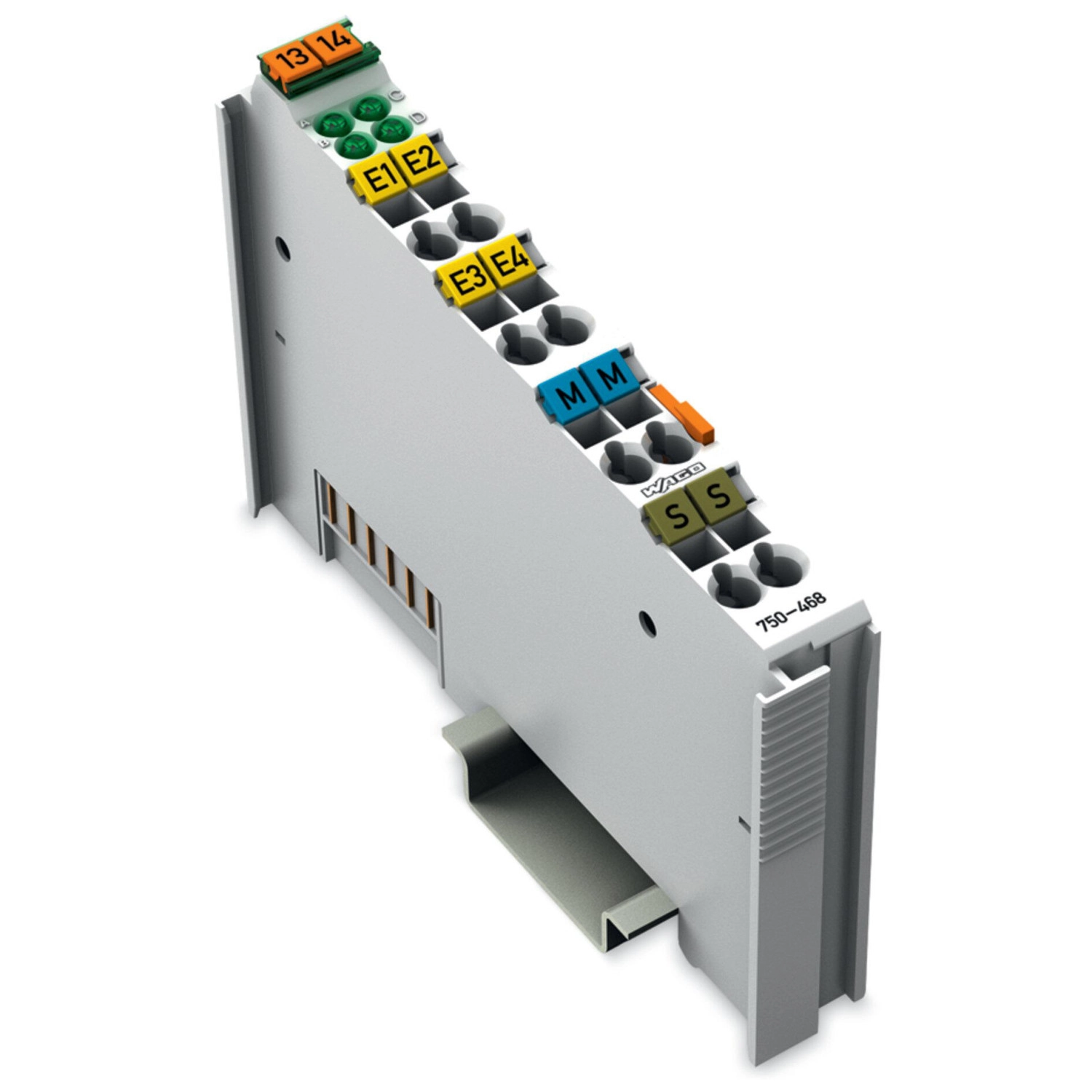

Wago 750-468 4 csatornás analóg bemeneti modul, 0–10 VDC, abszolút mérés
RRP:214 194 Ft
212 052 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
184 689 Ft
nettó 145 424 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul a szabványos 0–10 V-os jeleket dolgozza fel. A bemeneti jel elektromosan leválasztott, és 12 bites pontossággal továbbítódik. A belső rendszer tápegysége látja el a modul villamos megtáplálását. A modul bemeneti csatornái közös földpotenciálon vannak. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-468 négycsatornás analóg feszültségbemeneti modul, négy kétvezetékes érzékelő csatlakoztatásához. A belső rendszertáp működteti; bemeneti jelei elektromosan leválasztottak, a csatornák közös referencia-potenciált használnak. A mérési tartomány 0…10 V DC.
Villamos és működési adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jeltípus | Feszültség |
| Feszültségjel típusa | 0 … 10 VDC |
| Szenzorcsatlakozás | 4 x (2 vezetékes) |
| Bemeneti feszültség (max.) | 35 V |
| Jel karakterisztikája | Közös referencia-potenciálú (single-ended) |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Belső ellenállás | 133 kΩ |
| Átalakítási idő (ált.) | 4 ms |
| Mérési hiba (referencia hőmérséklet) | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 60 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: működésjelzés AI 1 … AI 4 |

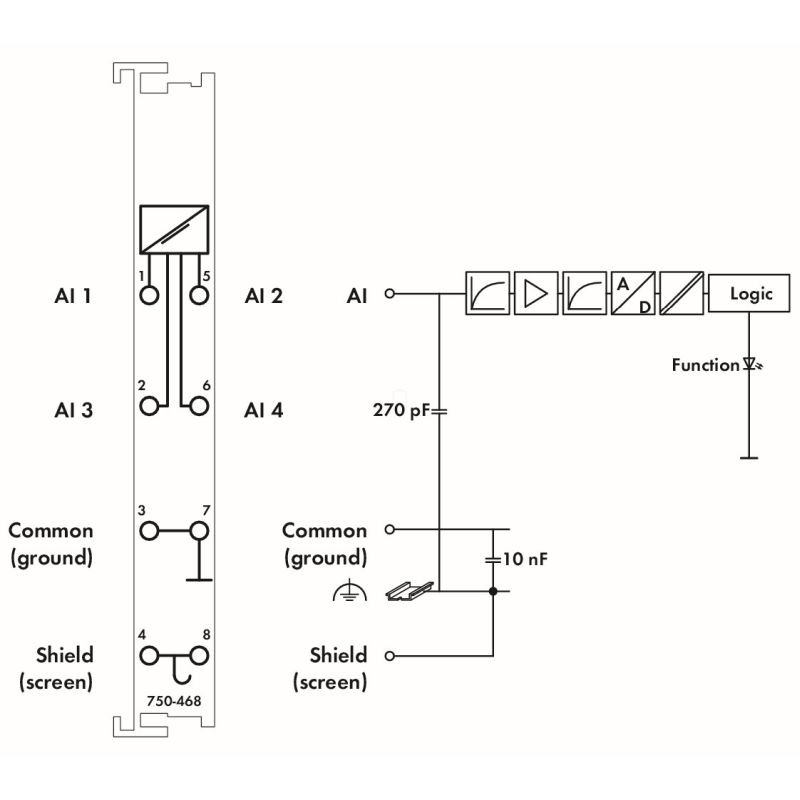

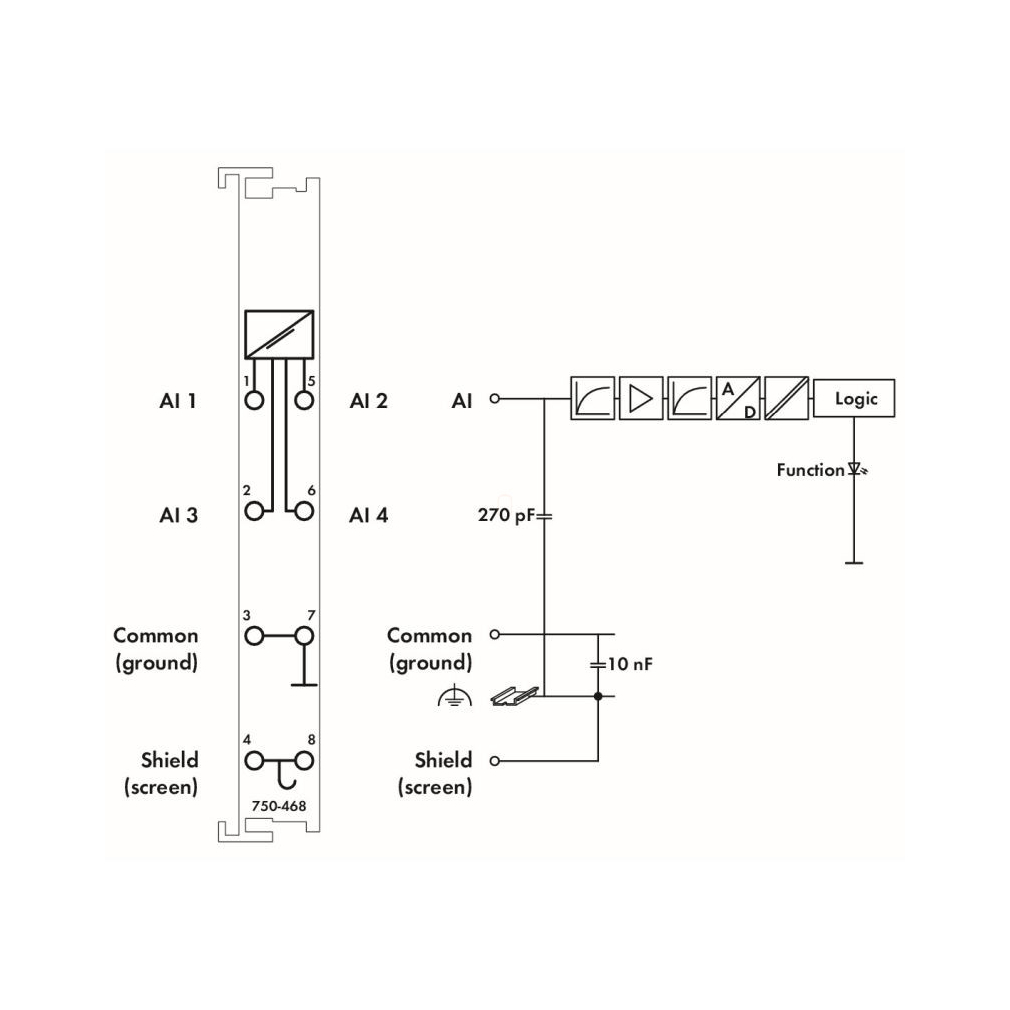

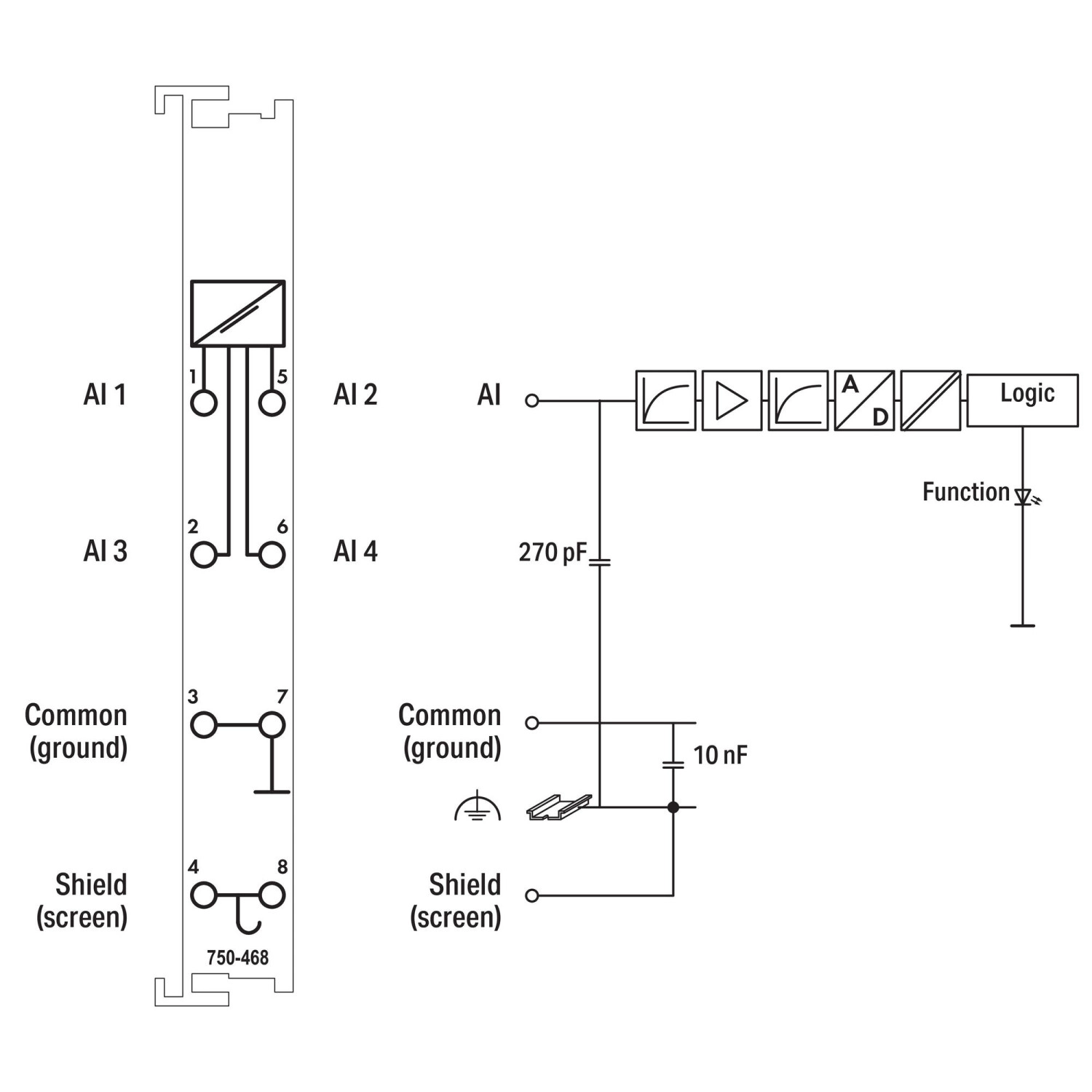

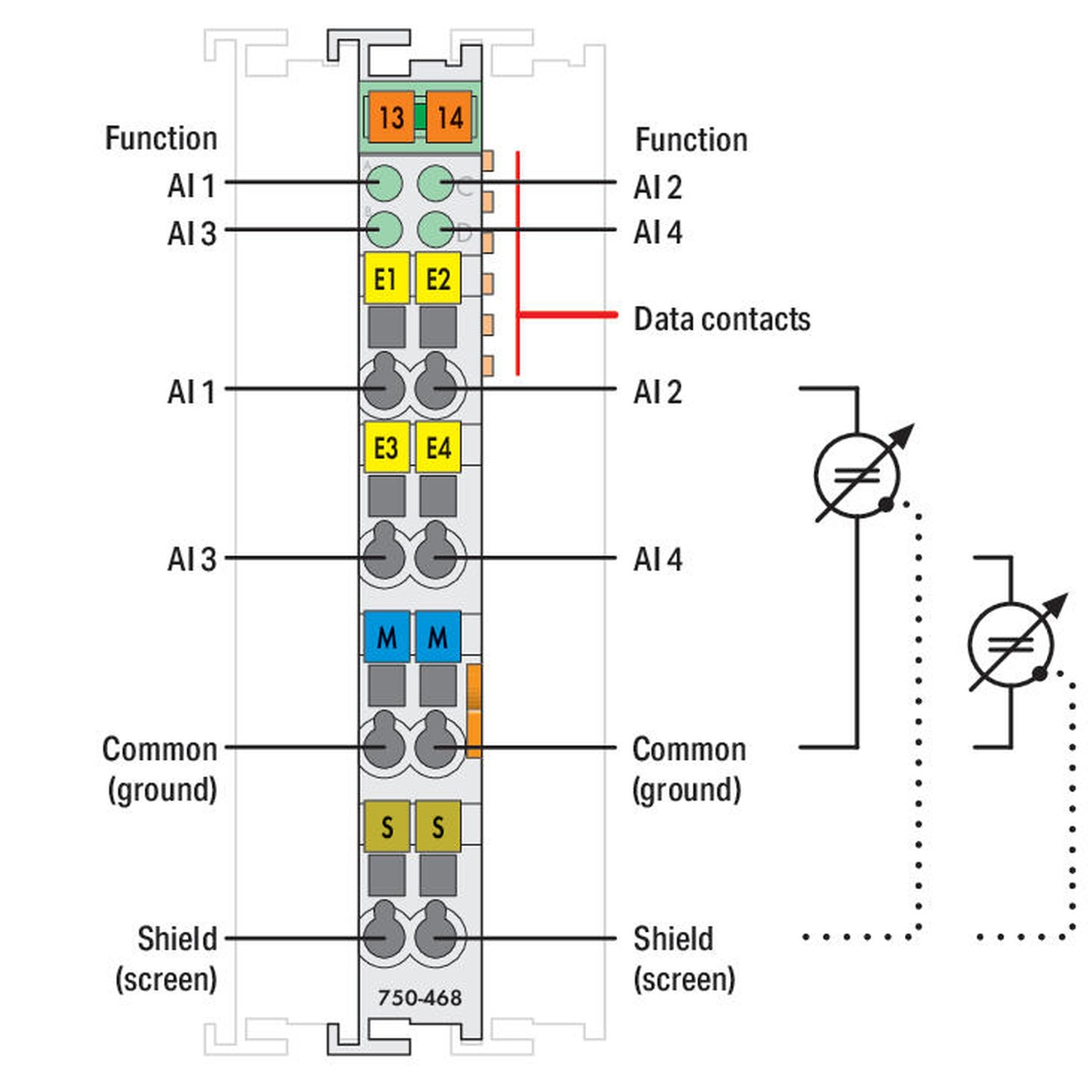

Rajzi kapocskiosztás
| Analóg bemenetek | 1: AI1; 5: AI2; 2: AI3; 6: AI4 |
|---|---|
| Közös referencia | 3/7: közös jel-földpotenciál |
| Árnyékolás | 4/8: árnyékolás; közvetlen kapcsolat a DIN35-sínnel. |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátása külön tápmodult igényel. |
| Belső szűrőelemek | 270 pF és 10 nF; a belső rajz értékei. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 50 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentumok alkalmazása | A saját termékkézikönyv és a használt csatoló/vezérlő dokumentációja, továbbá a rendszerkézikönyv együtt követendő. |
|---|---|
| Sín és csomópontlezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |

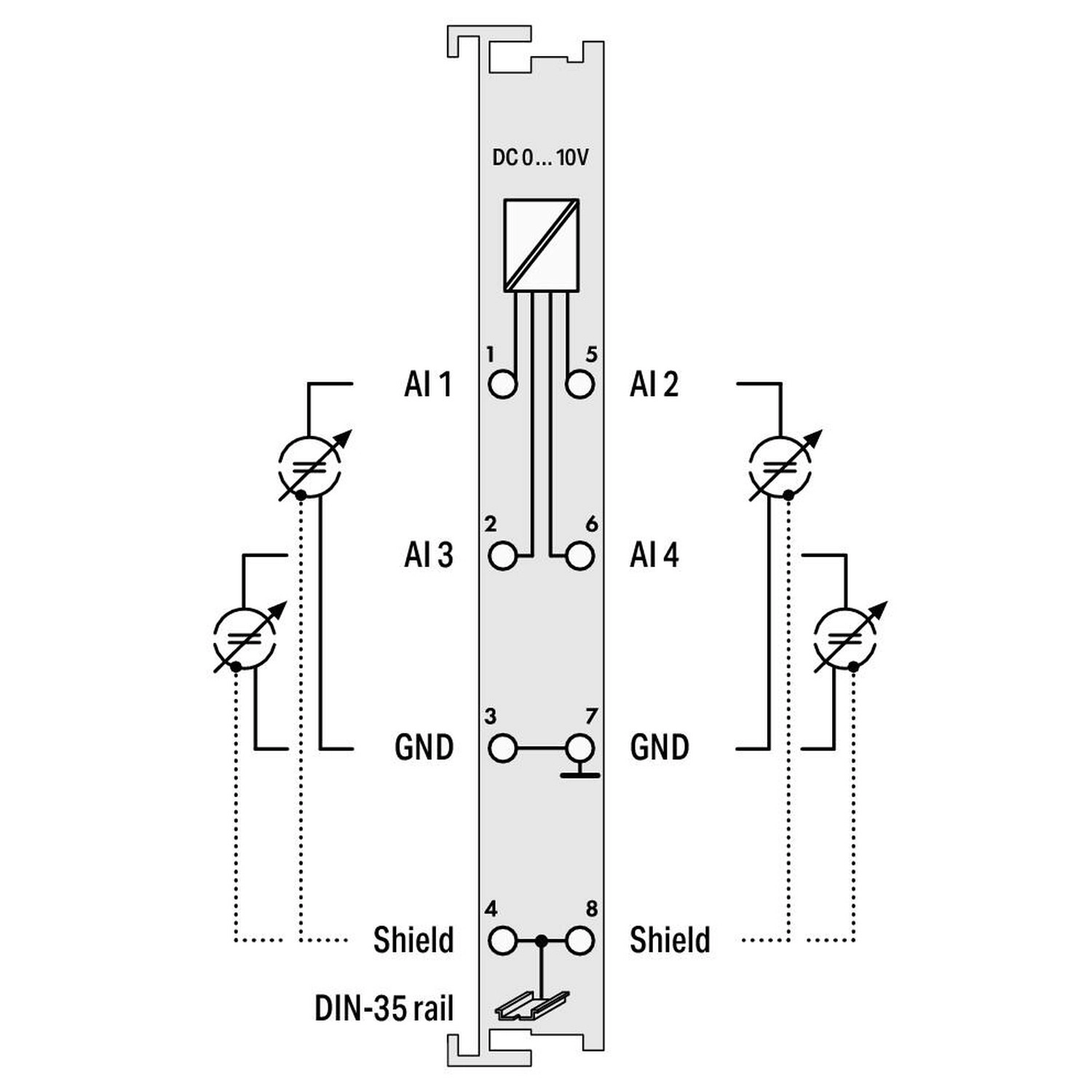

| Jelvezeték és árnyékolás | Árnyékolt jelvezeték szükséges. A 4/8 árnyékoló pont a DIN-sínhez csatlakozik; a megfelelő villamos sínkontaktust biztosítani kell. |
| További érzékelők közös pontjai | Az AI3/AI4 érzékelők földpotenciálját és szükség esetén árnyékolását megfelelő külső elosztással kell kialakítani. |
| További modulok ellátása | Nincs tápsínérintkező; a következő modulok terepi ellátásához tápmodul szükséges. |
| Fejállomás-korlát | A 750-320, 750-323, 750-324 és 750-327 economy változatokkal nem használható. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
| ABS | 25-0415412 |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(c)-I |
| SCIP-bejelentés (Austria) | e7aaa117-459b-48ed-bd1a-78103a4ec90a |
| SCIP-bejelentés (Belgium) | b4732560-be27-4add-89d4-8b01d1fdb94c |
| SCIP-bejelentés (Bulgaria) | efe21bae-c6ad-4050-81f7-475b71dbf5ff |
| SCIP-bejelentés (Czech Republic) | f14cf9e6-b783-4f29-a97f-92d282fe78ab |
| SCIP-bejelentés (Denmark) | 9c80272a-db42-4714-8001-27faf7d4d90d |
| SCIP-bejelentés (Finland) | 0d1c5795-bd99-459c-a950-f0b070ce6791 |
| SCIP-bejelentés (France) | 8edc96c5-494e-4c31-97d9-55b83aabc821 |
| SCIP-bejelentés (Germany) | d9769575-7478-49a9-a28e-6982263b9bb3 |
| SCIP-bejelentés (Hungary) | 217c8a89-0ea5-4753-a9a8-e036097e7930 |
| SCIP-bejelentés (Italy) | 1a75ba07-7fb0-48e4-9506-5d2cd19256fb |
| SCIP-bejelentés (Netherlands) | f3e22162-0f82-4825-9bac-f8a142d0197a |
| SCIP-bejelentés (Poland) | fe298e29-5678-409d-9e66-6d98f0678173 |
| SCIP-bejelentés (Romania) | 1cc45ef0-08e7-42db-a2a7-cbbac36adbcb |
| SCIP-bejelentés (Sweden) | a52093aa-c42a-4010-aac9-a72c19749866 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornája van?
Négy analóg bemeneti csatornája van.
Milyen érzékelőcsatlakozáshoz készült?
Négy kétvezetékes érzékelőhöz.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-468
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50 g/db
Cikkszám
4045454393045
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-468 4 csatornás analóg bemeneti modul, 0–10 VDC, abszolút mérés műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-468 |
| GTIN / EAN | 4045454393045 |
| Terméktípus | Négycsatornás analóg feszültségbemeneti modul |
Villamos és működési adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jeltípus | Feszültség |
| Feszültségjel típusa | 0 … 10 VDC |
| Szenzorcsatlakozás | 4 x (2 vezetékes) |
| Bemeneti feszültség (max.) | 35 V |
| Jel karakterisztikája | Közös referencia-potenciálú (single-ended) |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Belső ellenállás | 133 kΩ |
| Átalakítási idő (ált.) | 4 ms |
| Mérési hiba (referencia hőmérséklet) | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 60 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: működésjelzés AI 1 … AI 4 |
Rajzi kapocskiosztás
| Analóg bemenetek | 1: AI1; 5: AI2; 2: AI3; 6: AI4 |
|---|---|
| Közös referencia | 3/7: közös jel-földpotenciál |
| Árnyékolás | 4/8: árnyékolás; közvetlen kapcsolat a DIN35-sínnel. |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátása külön tápmodult igényel. |
| Belső szűrőelemek | 270 pF és 10 nF; a belső rajz értékei. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 50 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentumok alkalmazása | A saját termékkézikönyv és a használt csatoló/vezérlő dokumentációja, továbbá a rendszerkézikönyv együtt követendő. |
|---|---|
| Sín és csomópontlezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Jelvezeték és árnyékolás | Árnyékolt jelvezeték szükséges. A 4/8 árnyékoló pont a DIN-sínhez csatlakozik; a megfelelő villamos sínkontaktust biztosítani kell. |
| További érzékelők közös pontjai | Az AI3/AI4 érzékelők földpotenciálját és szükség esetén árnyékolását megfelelő külső elosztással kell kialakítani. |
| További modulok ellátása | Nincs tápsínérintkező; a következő modulok terepi ellátásához tápmodul szükséges. |
| Fejállomás-korlát | A 750-320, 750-323, 750-324 és 750-327 economy változatokkal nem használható. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AIM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
| ABS | 25-0415412 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(c)-I |
| SCIP-bejelentés (Austria) | e7aaa117-459b-48ed-bd1a-78103a4ec90a |
| SCIP-bejelentés (Belgium) | b4732560-be27-4add-89d4-8b01d1fdb94c |
| SCIP-bejelentés (Bulgaria) | efe21bae-c6ad-4050-81f7-475b71dbf5ff |
| SCIP-bejelentés (Czech Republic) | f14cf9e6-b783-4f29-a97f-92d282fe78ab |
| SCIP-bejelentés (Denmark) | 9c80272a-db42-4714-8001-27faf7d4d90d |
| SCIP-bejelentés (Finland) | 0d1c5795-bd99-459c-a950-f0b070ce6791 |
| SCIP-bejelentés (France) | 8edc96c5-494e-4c31-97d9-55b83aabc821 |
| SCIP-bejelentés (Germany) | d9769575-7478-49a9-a28e-6982263b9bb3 |
| SCIP-bejelentés (Hungary) | 217c8a89-0ea5-4753-a9a8-e036097e7930 |
| SCIP-bejelentés (Italy) | 1a75ba07-7fb0-48e4-9506-5d2cd19256fb |
| SCIP-bejelentés (Netherlands) | f3e22162-0f82-4825-9bac-f8a142d0197a |
| SCIP-bejelentés (Poland) | fe298e29-5678-409d-9e66-6d98f0678173 |
| SCIP-bejelentés (Romania) | 1cc45ef0-08e7-42db-a2a7-cbbac36adbcb |
| SCIP-bejelentés (Sweden) | a52093aa-c42a-4010-aac9-a72c19749866 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 24.08.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-468 4 csatornás analóg bemeneti modul, 0–10 VDC, abszolút mérés használati útmutató
Biztonsági előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze; a termék-, rendszer- és használt csatoló/vezérlő dokumentációja együtt alkalmazandó.
2
Szerelés, bekötés és eltávolítás előtt minden érintett tápforrást kapcsolj le, ellenőrizd a feszültségmentességet és akadályozd meg a visszakapcsolást.
3
A nyitott rendszert megfelelő burkolatban vagy szekrényben, csak jogosult szakemberek számára hozzáférhetően helyezd el. Az IP20 nem ad vízvédelmet.
4
A lakókörnyezeti alkalmazás csak a szükséges zavarkibocsátási határértékek teljesülésével megengedett.
5
Biztosíts megfelelő ESD-védelmet és földelt munkakörnyezetet. Ne érintsd az adatérintkezőket és ne helyezd ezekre a modult.
6
Sérült vagy deformált érintkezős modult ne használj. Védd az alkatrészeket az aeroszoloktól, szilikonoktól és trigliceridektől; kontaktspray használata tilos.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből.
Kapocskiosztás
| Analóg bemenetek | 1: AI1; 5: AI2; 2: AI3; 6: AI4 |
|---|---|
| Közös referencia | 3/7: közös jel-földpotenciál |
| Árnyékolás | 4/8: árnyékolás; közvetlen kapcsolat a DIN35-sínnel. |
| Tápsínérintkezők | Nincsenek; a következő modulok terepi ellátása külön tápmodult igényel. |
| Belső szűrőelemek | 270 pF és 10 nF; a belső rajz értékei. |
Alkalmazási feltételek
| Dokumentumok alkalmazása | A saját termékkézikönyv és a használt csatoló/vezérlő dokumentációja, továbbá a rendszerkézikönyv együtt követendő. |
|---|---|
| Sín és csomópontlezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Jelvezeték és árnyékolás | Árnyékolt jelvezeték szükséges. A 4/8 árnyékoló pont a DIN-sínhez csatlakozik; a megfelelő villamos sínkontaktust biztosítani kell. |
| További érzékelők közös pontjai | Az AI3/AI4 érzékelők földpotenciálját és szükség esetén árnyékolását megfelelő külső elosztással kell kialakítani. |
| További modulok ellátása | Nincs tápsínérintkező; a következő modulok terepi ellátásához tápmodul szükséges. |
| Fejállomás-korlát | A 750-320, 750-323, 750-324 és 750-327 economy változatokkal nem használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
