Wago 750-438 2 csatornás digitális bemeneti modul, NAMUR, gyújtószikramentes
RRP:91 074 Ft
90 163 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
78 529 Ft
nettó 61 834 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a digitális bemeneti modul rögzíti a 0+1 zónába tartozó robbanásveszélyes területekről érkező bináris jeleket. NAMUR szenzorokat, optocsatolókat, mechanikai érintkezőket, illetve egyéb aktor elemeket is lehet csatlakoztatni a gyújtószikramentes biztonsági eszközök segítségével. A 750-es WAGO I/O rendszert a 2-es zónába vagy nem robbanásveszélyes területre kell beépíteni. Az összes szenzor megtáplálása egy rövidzárvédett, 8,2 V-os tápegységről történik. Jelzés: Zöld LED (jel on) A terepi és rendszerszintek elektromosan leválasztottak.
A Wago 750-438 kétcsatornás NAMUR bemeneti modul gyújtószikramentes érzékelőáramkörökhöz. A terepi érzékelők 0-s vagy 1-es zónában működhetnek; az I/O-rendszert 2-es zónába vagy nem robbanásveszélyes területre kell telepíteni. Kizárólag 24 V DC Ex i tápegységgel üzemeltethető. Az érzékelők 8,2 V-os, rövidzárvédett tápot kapnak.
Villamos és működési adatok
| Digitális bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | NAMUR |
| Szenzor csatlakozás | 2 x (2 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 3 ms |
| Szenzor tápellátás | 8,2 VDC |
| Bemeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 2,5 mA |
| Tápfeszültség (terepi) | 24 V DC; csak Ex i tápegységről, Uo legfeljebb 26,8 V; késes betáplálás és rugós továbbítás. |
| Szigetelés | 300 VAC rendszer/tápfeszültség |
| Indikátorok | LED (A, E) zöld: állapot visszajelzés DI 1, DI 2 |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 1 A |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Áramjel (0) NAMUR | ≤1,2 mA |
| Áramjel (1) NAMUR | ≥2,1 mA |
| Bemeneti impulzus hossza | ≥5 ms |
| Bemeneti impulzus elválasztása | ≥3 ms |
| Nyitott áramköri feszültség | 8,2 V |
| Rövidzárlati áram | ≤ 8,2 mA |
| Kapcsolási hiszterézis | 0,2 mA |
| Bemeneti ellenállás | 1000 Ω |
| Gyújtószikramentes védelem Ex i | Igen |
| Teljesítményfelvétel Pmax | 0,4 W |
| Veszteségi teljesítmény Pl | 0,27 W |

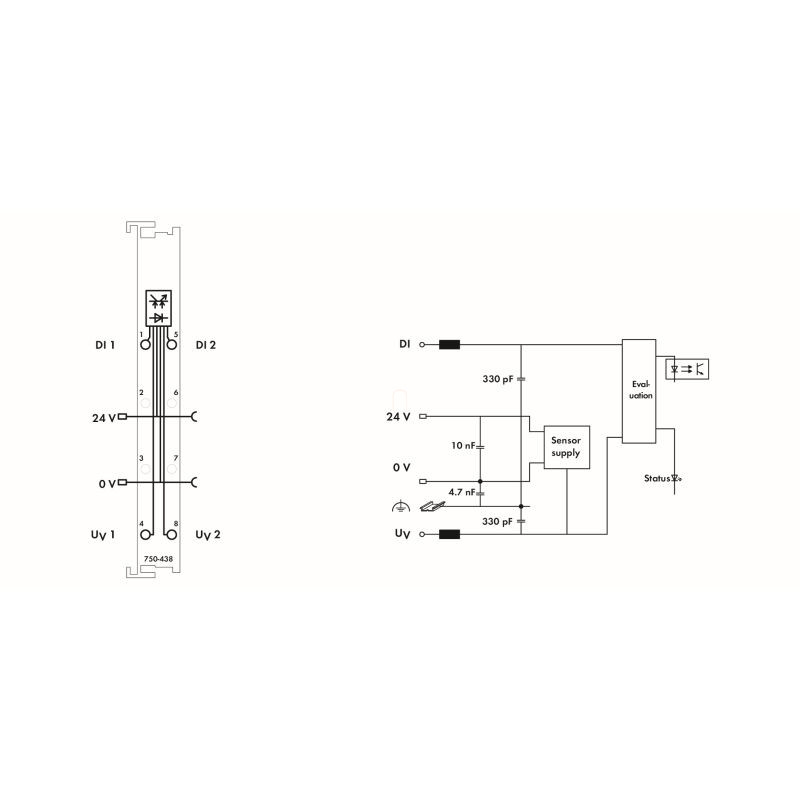

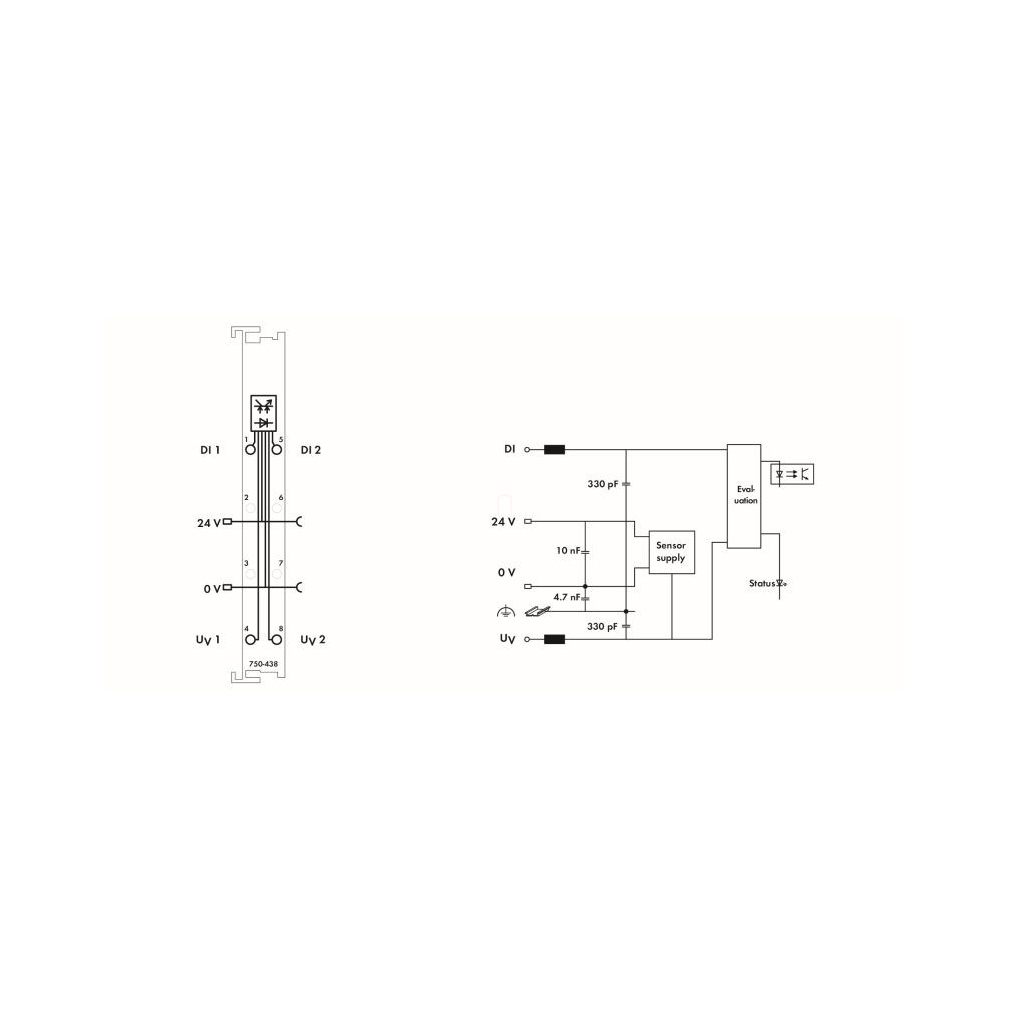

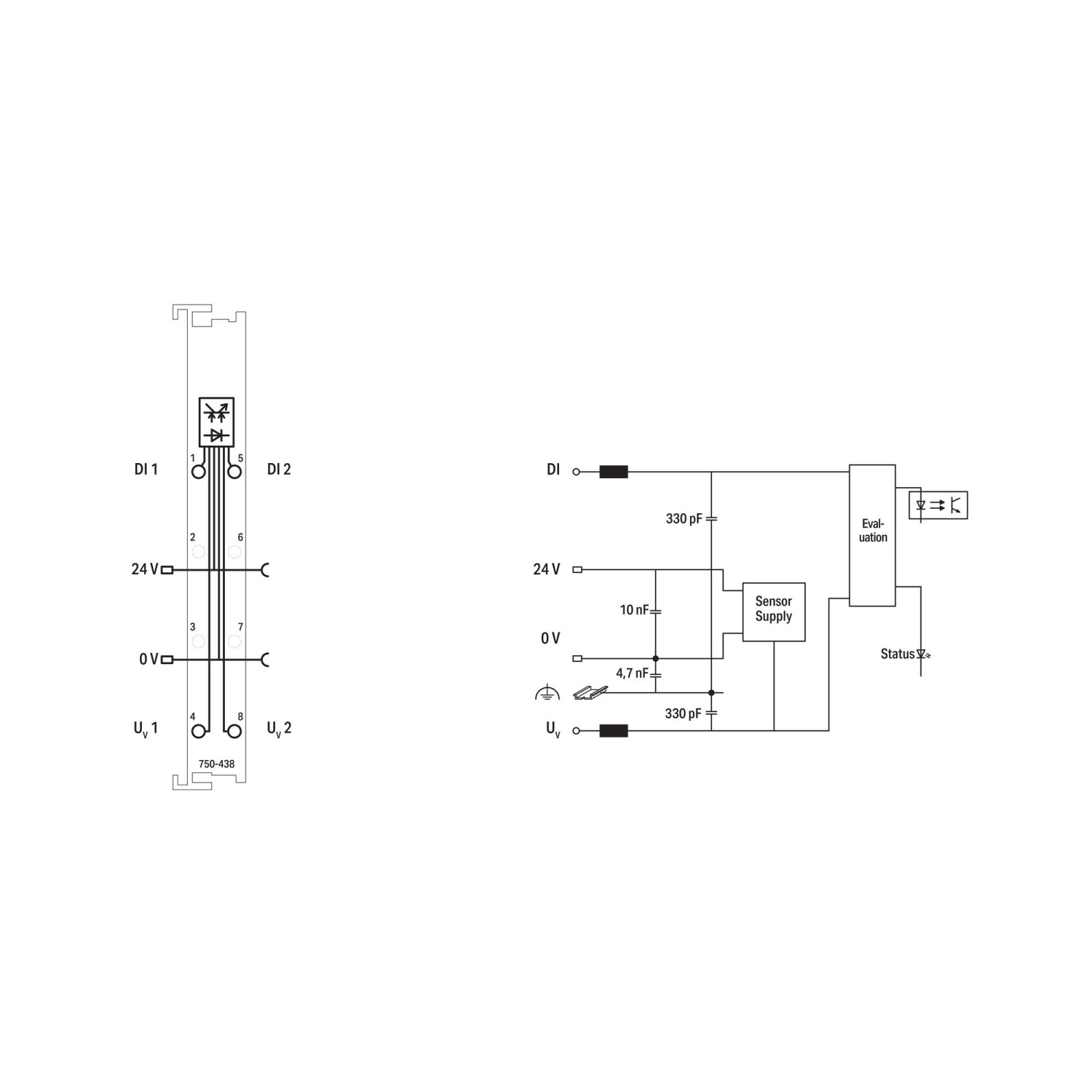

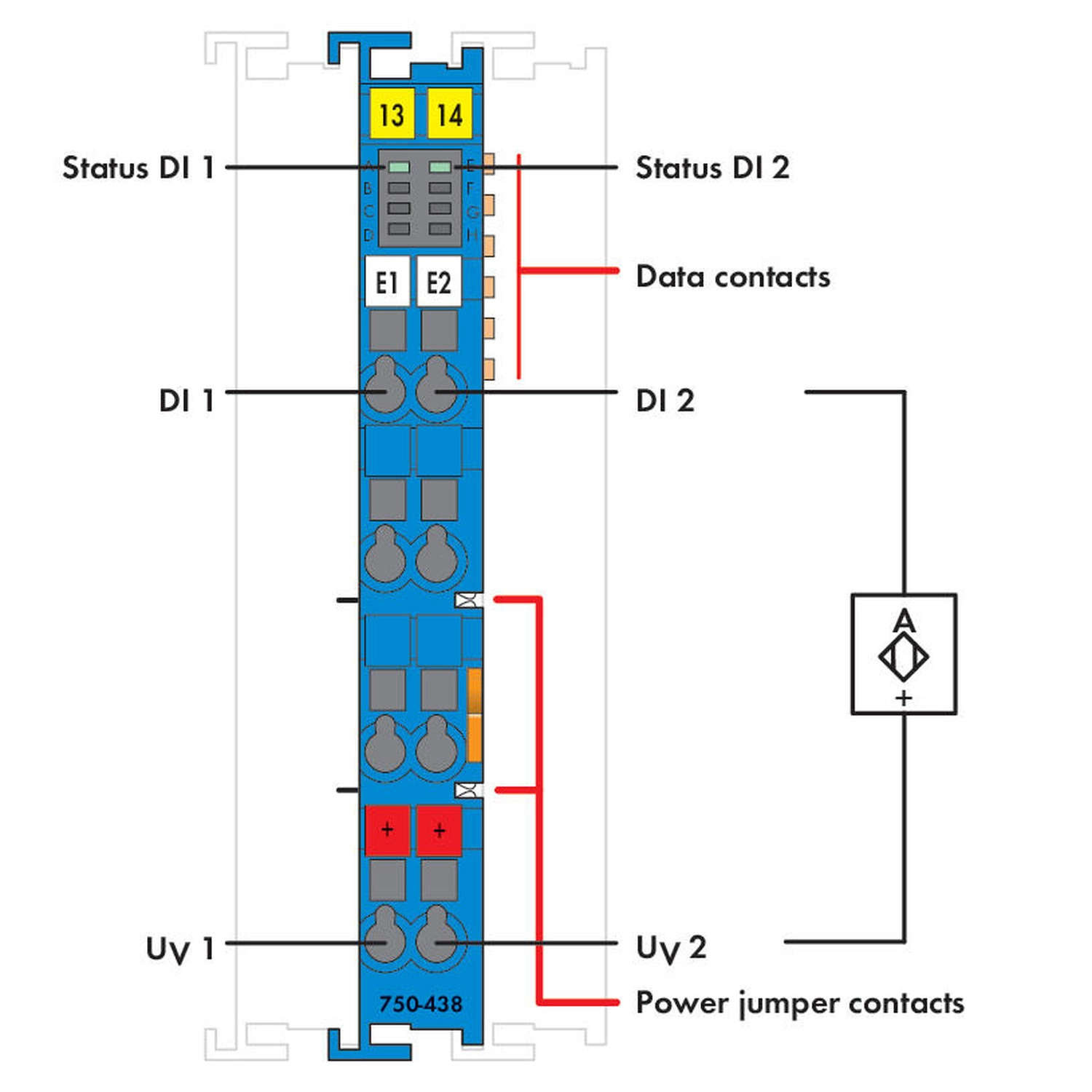

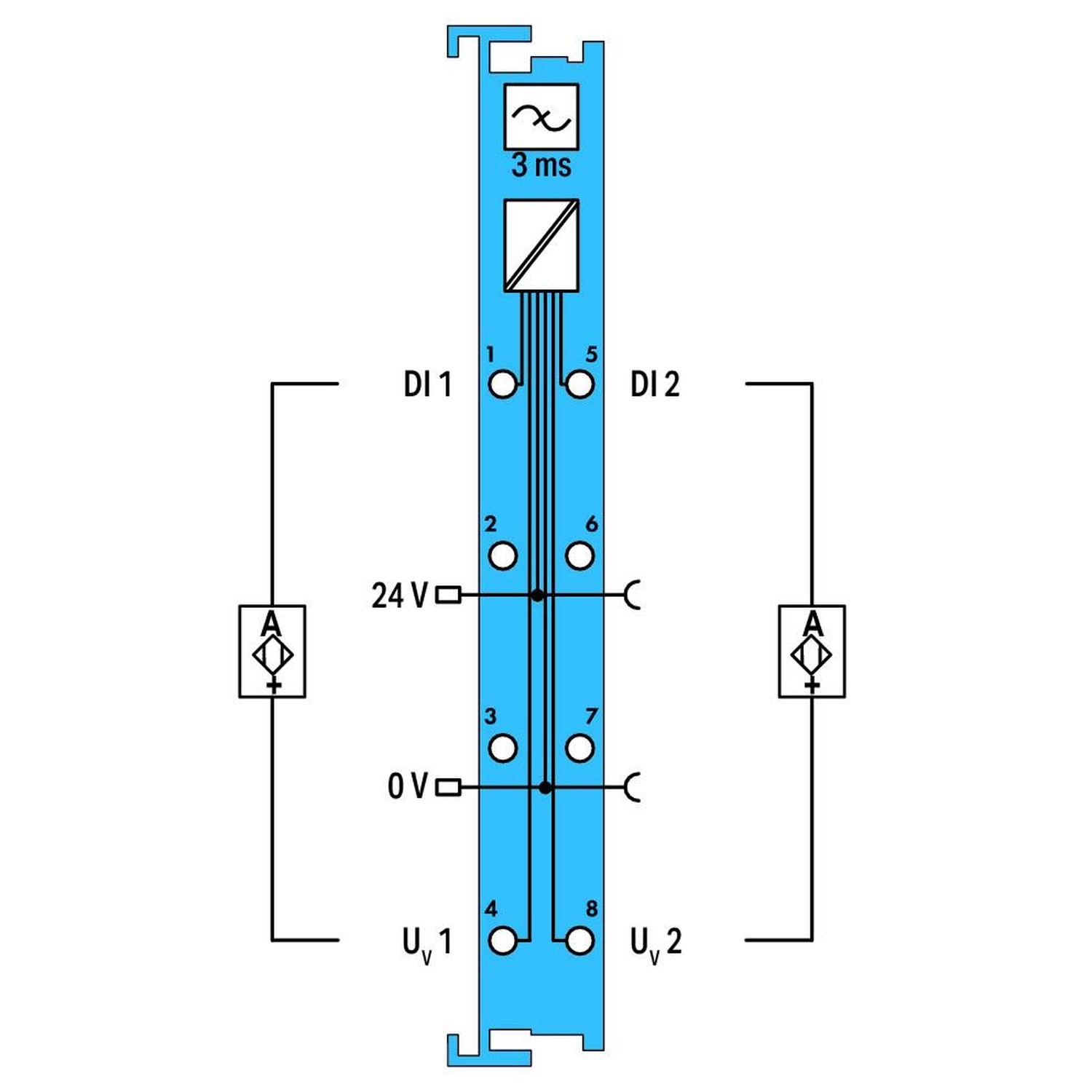

Rajzi kapocskiosztás
| NAMUR jelcsatlakozások | 1: DI1; 5: DI2 |
|---|---|
| Érzékelőtáp kapcsai | 4: Uv1; 8: Uv2; 8,2 V DC |
| Folyamatkép | B0: DI1; B1: DI2 |
| Belső rajzi alkatrészértékek | 330 pF kétszer, 10 nF és 4,7 nF; belső szűrőelemek. |
| Beköthető pontok | Összesen négy CAGE CLAMP pont: 1, 4, 5 és 8. A középső 2/6 és 3/7 helyhez nincs bekötési funkció rendelve; a 24 V/0 V ellátást a tápsínérintkezők továbbítják. |
Gyújtószikramentes áramköri adatok
| ATEX-jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
|---|---|
| IECEx/INMETRO-jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus, zónabesorolás | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus, divízióbesorolás | Class I, Div.2, Group A B C D, T4 |
| Ex-szabványok | EN IEC60079-0, -7, -11 |
| Biztonsági áramköri adatok | Uo=12 V; Io=13,5 mA; Po=40,5 mW; lineáris karakterisztika |
| Ex ia IIC, különálló reaktanciák | Lo=190 mH; Co=1,4 µF |
| Ex ia IIB, különálló reaktanciák | Lo=600 mH; Co=9 µF |
| Ex ia IIA, különálló reaktanciák | Lo=1 H; Co=36 µF |
| Ex ia I, különálló reaktanciák | Lo=1 H; Co=38 µF |
| Reaktanciák feltétele | Az induktivitás és kapacitás együttes kombinációjának beszámítása nélkül; további L/C feltételek a szerelési és működési feltételek között. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 4 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tömeg | 44,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Ex i terepi betáp | Csak 24 V DC Ex i tápmodul; 750-606 legalább HW05 vagy 750-625/000-001 legalább HW04 esetén Ui=26,8 V. Régebbi tápmodul-verzióknál a termékkézikönyv Ui=27,3 V értéket különít el. |
| Ex i összáram | Egy Ex i tápmodul legfeljebb 1 A ellátást adhat; nagyobb igénynél további Ex i tápmodul szükséges. |
| Előző modul mechanikai feltétele | Legalább két nyitott horony szükséges a késes tápsínérintkezők befogadásához. |
| Jelvezeték | Csak árnyékolt jelvezeték használható a megadott pontosság és zavarállóság fenntartásához. |
| Elválasztás | Az Ex i szakasz lég- és kúszóútjait biztosítani kell; szükség esetén 750-616 távtartó modulokkal. Az Ex i telepítés teljes rendszerszintű előírásai kötelezőek. |
| Termékkézikönyv alkalmazhatósága | 750-438, HW05-től; a teljes Ex i rendszertervezéshez a rendszerkézikönyv vonatkozó Ex i fejezete is szükséges. |
| L/C-határértékek alkalmazása | A külön megadott L/C értékek nem adnak tetszőleges kombinációhoz engedélyt. E különálló határértékek akkor érvényesek, ha a csatlakoztatott eszköz kábel nélküli belső Li vagy Ci értéke legfeljebb a megadott határ 1%-a. Ha mindkettő nagyobb 1%-nál, Lo felére csökkentendő; a teljes külső kapacitás kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF IIC-ben. Kombinált L/C esetén a gyártó saját páronkénti táblázatát is alkalmazni kell. |
| Kapcsonkénti vezetőszám | Egy kapocsba egy vezeték köthető; több vezetékhez előzetes külső elosztás szükséges. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL, általános környezet | UL508; E175199 |
| EU-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| AEx | UL60079; E480271 |
| ATEX | EN60079; TUEV12ATEX106032X; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| CCC | CNCA-C23-01; 2020312310000211; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| IECEx | IEC60079; IECEx TUN12.0039X; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| INMETRO | TÜV_14.1911_X |
| UKEx | EMA21UKEX0069X; Element Materials Technology UK |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 2e881213-5d48-42e5-b089-c0bc8feeb830 |
| SCIP-bejelentés (Belgium) | 7f5cda66-bae8-45d4-99be-4c8bf82b8719 |
| SCIP-bejelentés (Bulgaria) | a006b846-32ea-4a4b-b020-423b59a70af6 |
| SCIP-bejelentés (Czech Republic) | a0c4088e-2a56-4bb5-b35d-c1a879757654 |
| SCIP-bejelentés (Denmark) | 266a171e-1682-4cf9-941c-65c6e91d93a5 |
| SCIP-bejelentés (Finland) | c2870d4e-763a-456d-baab-20e8882d1f3d |
| SCIP-bejelentés (France) | 62fee0f7-d05a-4ad7-9448-a09a4a57a708 |
| SCIP-bejelentés (Germany) | 22a209d7-87fc-4d51-814a-39506fa84040 |
| SCIP-bejelentés (Hungary) | 6ab9fa73-1997-4a0a-beb5-883e8fc28960 |
| SCIP-bejelentés (Italy) | 5daa5544-8b46-45ae-936f-3f7b548ea68b |
| SCIP-bejelentés (Netherlands) | 5acce4f3-f366-45b8-b331-953da14ce73a |
| SCIP-bejelentés (Poland) | e94fed5d-7868-42fa-a949-706526904ad5 |
| SCIP-bejelentés (Romania) | ac2ddcca-2db4-4f18-95dd-a6d9ac278146 |
| SCIP-bejelentés (Sweden) | 1526fa2f-851b-4482-9b36-36bb138fd1fb |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; Diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornát biztosít?
Két bemeneti csatornát.
Milyen sínre szerelhető?
DIN35-sínre.
Milyen vezetékméret csatlakoztatható?
Tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-438
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
44,1 g/db
Cikkszám
4045454725525
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-438 2 csatornás digitális bemeneti modul, NAMUR, gyújtószikramentes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-438 |
| GTIN / EAN | 4045454725525 |
| Terméktípus | Kétcsatornás, gyújtószikramentes NAMUR bemeneti modul |
Villamos és működési adatok
| Digitális bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | NAMUR |
| Szenzor csatlakozás | 2 x (2 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 3 ms |
| Szenzor tápellátás | 8,2 VDC |
| Bemeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 2,5 mA |
| Tápfeszültség (terepi) | 24 V DC; csak Ex i tápegységről, Uo legfeljebb 26,8 V; késes betáplálás és rugós továbbítás. |
| Szigetelés | 300 VAC rendszer/tápfeszültség |
| Indikátorok | LED (A, E) zöld: állapot visszajelzés DI 1, DI 2 |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 1 A |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Áramjel (0) NAMUR | ≤1,2 mA |
| Áramjel (1) NAMUR | ≥2,1 mA |
| Bemeneti impulzus hossza | ≥5 ms |
| Bemeneti impulzus elválasztása | ≥3 ms |
| Nyitott áramköri feszültség | 8,2 V |
| Rövidzárlati áram | ≤ 8,2 mA |
| Kapcsolási hiszterézis | 0,2 mA |
| Bemeneti ellenállás | 1000 Ω |
| Gyújtószikramentes védelem Ex i | Igen |
| Teljesítményfelvétel Pmax | 0,4 W |
| Veszteségi teljesítmény Pl | 0,27 W |
Rajzi kapocskiosztás
| NAMUR jelcsatlakozások | 1: DI1; 5: DI2 |
|---|---|
| Érzékelőtáp kapcsai | 4: Uv1; 8: Uv2; 8,2 V DC |
| Folyamatkép | B0: DI1; B1: DI2 |
| Belső rajzi alkatrészértékek | 330 pF kétszer, 10 nF és 4,7 nF; belső szűrőelemek. |
| Beköthető pontok | Összesen négy CAGE CLAMP pont: 1, 4, 5 és 8. A középső 2/6 és 3/7 helyhez nincs bekötési funkció rendelve; a 24 V/0 V ellátást a tápsínérintkezők továbbítják. |
Gyújtószikramentes áramköri adatok
| ATEX-jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
|---|---|
| IECEx/INMETRO-jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus, zónabesorolás | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus, divízióbesorolás | Class I, Div.2, Group A B C D, T4 |
| Ex-szabványok | EN IEC60079-0, -7, -11 |
| Biztonsági áramköri adatok | Uo=12 V; Io=13,5 mA; Po=40,5 mW; lineáris karakterisztika |
| Ex ia IIC, különálló reaktanciák | Lo=190 mH; Co=1,4 µF |
| Ex ia IIB, különálló reaktanciák | Lo=600 mH; Co=9 µF |
| Ex ia IIA, különálló reaktanciák | Lo=1 H; Co=36 µF |
| Ex ia I, különálló reaktanciák | Lo=1 H; Co=38 µF |
| Reaktanciák feltétele | Az induktivitás és kapacitás együttes kombinációjának beszámítása nélkül; további L/C feltételek a szerelési és működési feltételek között. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 4 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tömeg | 44,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Ex i terepi betáp | Csak 24 V DC Ex i tápmodul; 750-606 legalább HW05 vagy 750-625/000-001 legalább HW04 esetén Ui=26,8 V. Régebbi tápmodul-verzióknál a termékkézikönyv Ui=27,3 V értéket különít el. |
| Ex i összáram | Egy Ex i tápmodul legfeljebb 1 A ellátást adhat; nagyobb igénynél további Ex i tápmodul szükséges. |
| Előző modul mechanikai feltétele | Legalább két nyitott horony szükséges a késes tápsínérintkezők befogadásához. |
| Jelvezeték | Csak árnyékolt jelvezeték használható a megadott pontosság és zavarállóság fenntartásához. |
| Elválasztás | Az Ex i szakasz lég- és kúszóútjait biztosítani kell; szükség esetén 750-616 távtartó modulokkal. Az Ex i telepítés teljes rendszerszintű előírásai kötelezőek. |
| Termékkézikönyv alkalmazhatósága | 750-438, HW05-től; a teljes Ex i rendszertervezéshez a rendszerkézikönyv vonatkozó Ex i fejezete is szükséges. |
| L/C-határértékek alkalmazása | A külön megadott L/C értékek nem adnak tetszőleges kombinációhoz engedélyt. E különálló határértékek akkor érvényesek, ha a csatlakoztatott eszköz kábel nélküli belső Li vagy Ci értéke legfeljebb a megadott határ 1%-a. Ha mindkettő nagyobb 1%-nál, Lo felére csökkentendő; a teljes külső kapacitás kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF IIC-ben. Kombinált L/C esetén a gyártó saját páronkénti táblázatát is alkalmazni kell. |
| Kapcsonkénti vezetőszám | Egy kapocsba egy vezeték köthető; több vezetékhez előzetes külső elosztás szükséges. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL, általános környezet | UL508; E175199 |
| EU-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| AEx | UL60079; E480271 |
| ATEX | EN60079; TUEV12ATEX106032X; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| CCC | CNCA-C23-01; 2020312310000211; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| IECEx | IEC60079; IECEx TUN12.0039X; Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| INMETRO | TÜV_14.1911_X |
| UKEx | EMA21UKEX0069X; Element Materials Technology UK |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 2e881213-5d48-42e5-b089-c0bc8feeb830 |
| SCIP-bejelentés (Belgium) | 7f5cda66-bae8-45d4-99be-4c8bf82b8719 |
| SCIP-bejelentés (Bulgaria) | a006b846-32ea-4a4b-b020-423b59a70af6 |
| SCIP-bejelentés (Czech Republic) | a0c4088e-2a56-4bb5-b35d-c1a879757654 |
| SCIP-bejelentés (Denmark) | 266a171e-1682-4cf9-941c-65c6e91d93a5 |
| SCIP-bejelentés (Finland) | c2870d4e-763a-456d-baab-20e8882d1f3d |
| SCIP-bejelentés (France) | 62fee0f7-d05a-4ad7-9448-a09a4a57a708 |
| SCIP-bejelentés (Germany) | 22a209d7-87fc-4d51-814a-39506fa84040 |
| SCIP-bejelentés (Hungary) | 6ab9fa73-1997-4a0a-beb5-883e8fc28960 |
| SCIP-bejelentés (Italy) | 5daa5544-8b46-45ae-936f-3f7b548ea68b |
| SCIP-bejelentés (Netherlands) | 5acce4f3-f366-45b8-b331-953da14ce73a |
| SCIP-bejelentés (Poland) | e94fed5d-7868-42fa-a949-706526904ad5 |
| SCIP-bejelentés (Romania) | ac2ddcca-2db4-4f18-95dd-a6d9ac278146 |
| SCIP-bejelentés (Sweden) | 1526fa2f-851b-4482-9b36-36bb138fd1fb |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; Diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
Dokumentumadatok
| Magyar adatlap verziódátuma | 21.09.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

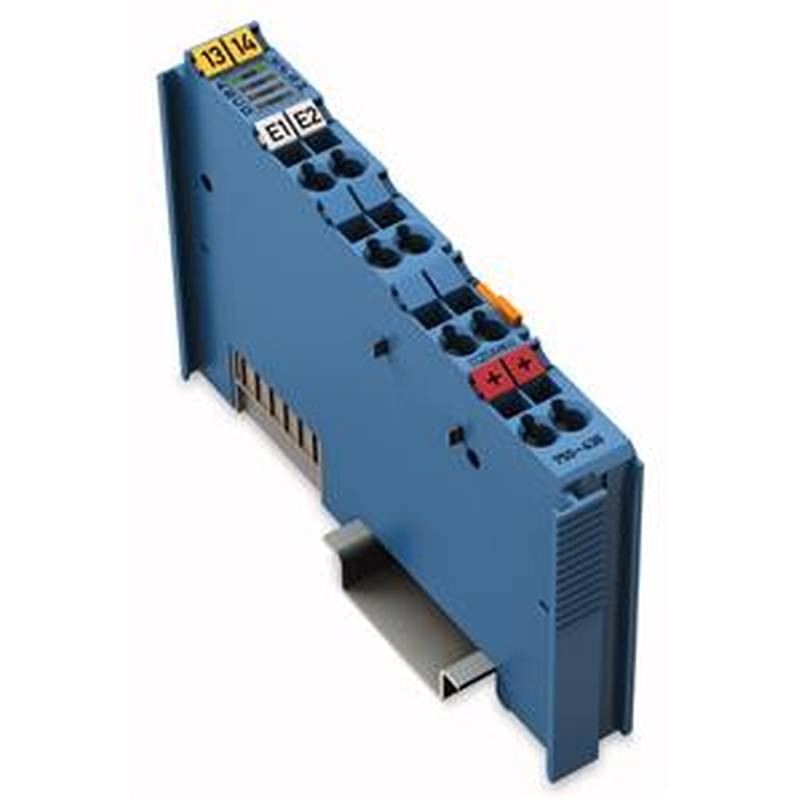

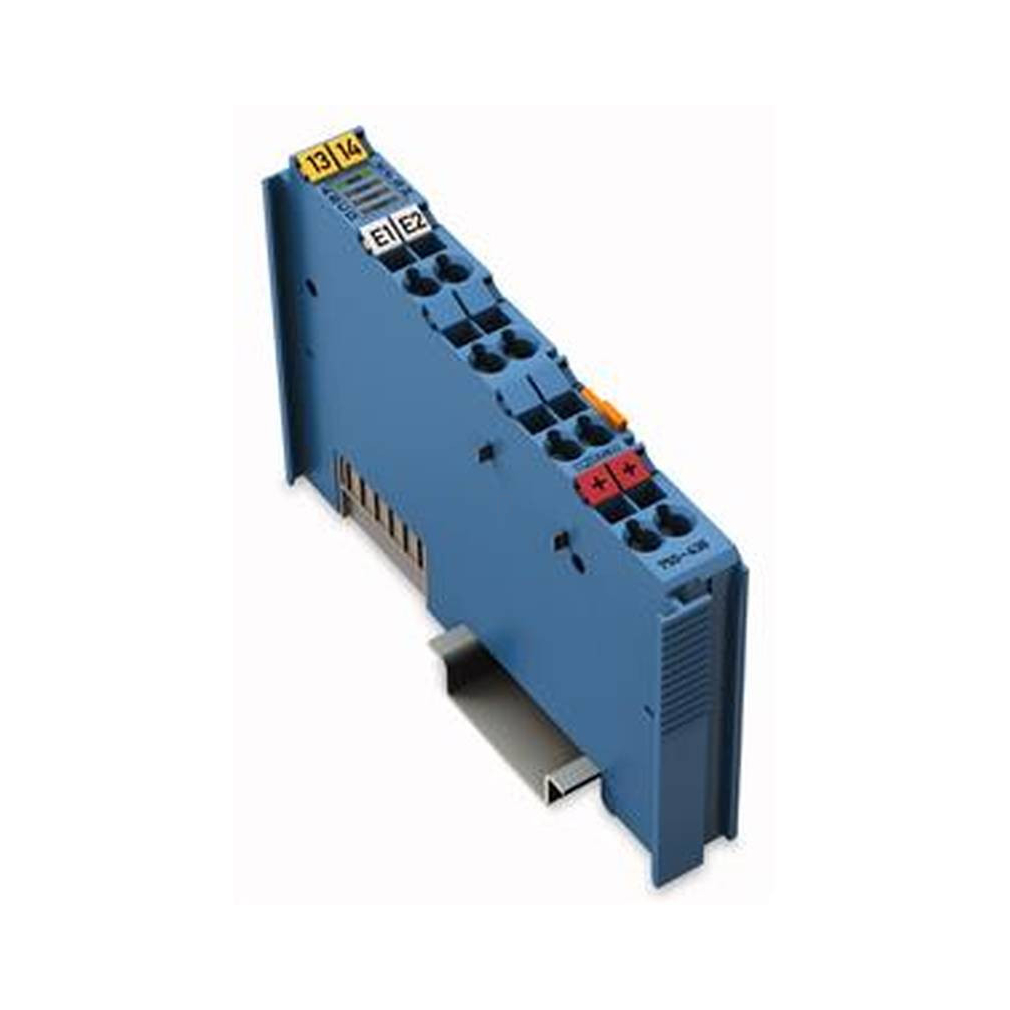

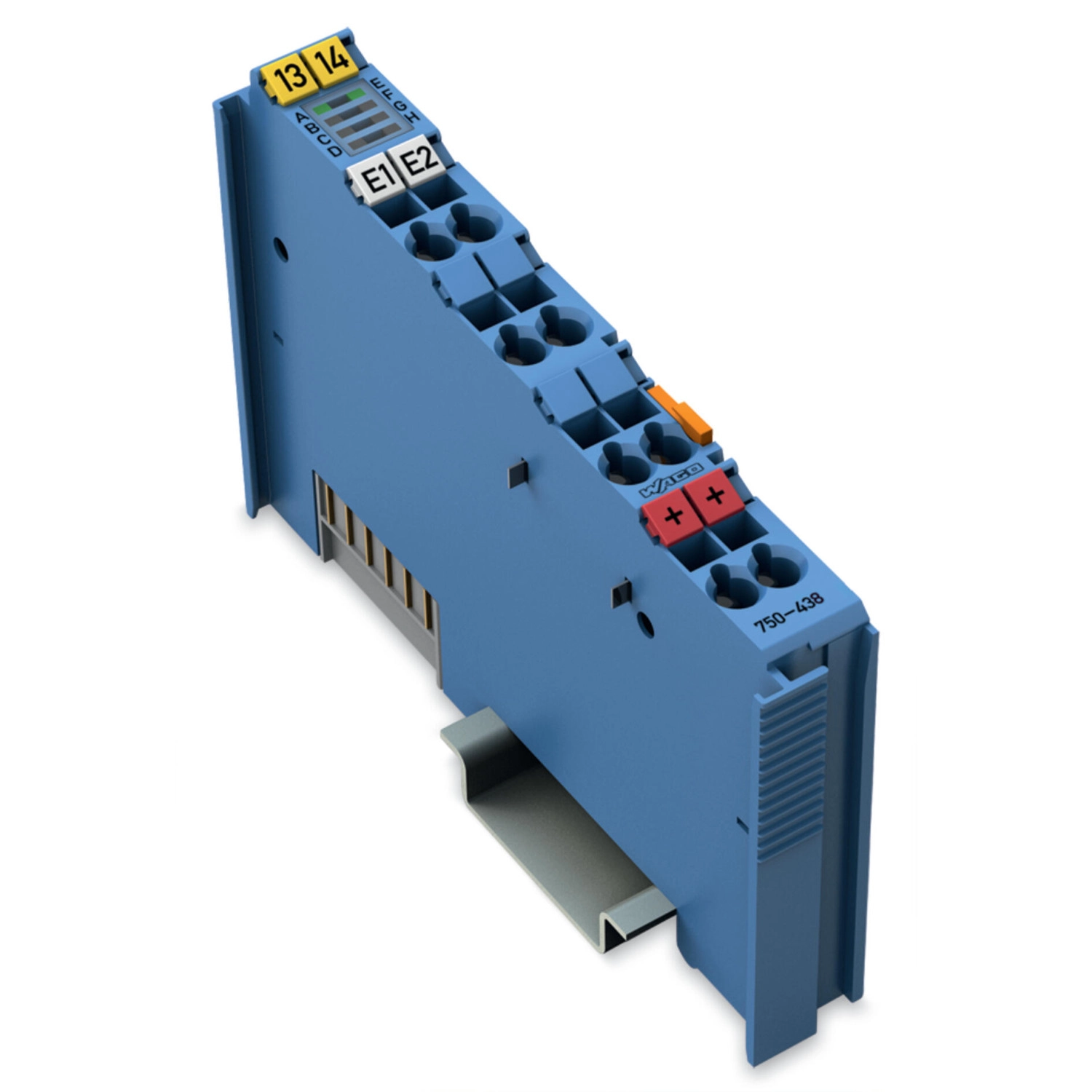

Wago 750-438 2 csatornás digitális bemeneti modul, NAMUR, gyújtószikramentes használati útmutató
Biztonsági előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A készüléket csak saját megengedett környezeti és villamos tartományain belül használd. Robbanásveszélyes alkalmazáshoz az adott készülék jelölése és a teljes, érvényes Ex-dokumentáció követendő.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Vezeték előkészítése
Rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 8–9 mm.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Saját kapocskiosztás
| NAMUR jelcsatlakozások | 1: DI1; 5: DI2 |
|---|---|
| Érzékelőtáp kapcsai | 4: Uv1; 8: Uv2; 8,2 V DC |
| Folyamatkép | B0: DI1; B1: DI2 |
| Belső rajzi alkatrészértékek | 330 pF kétszer, 10 nF és 4,7 nF; belső szűrőelemek. |
| Beköthető pontok | Összesen négy CAGE CLAMP pont: 1, 4, 5 és 8. A középső 2/6 és 3/7 helyhez nincs bekötési funkció rendelve; a 24 V/0 V ellátást a tápsínérintkezők továbbítják. |
Saját alkalmazási feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Ex i terepi betáp | Csak 24 V DC Ex i tápmodul; 750-606 legalább HW05 vagy 750-625/000-001 legalább HW04 esetén Ui=26,8 V. Régebbi tápmodul-verzióknál a termékkézikönyv Ui=27,3 V értéket különít el. |
| Ex i összáram | Egy Ex i tápmodul legfeljebb 1 A ellátást adhat; nagyobb igénynél további Ex i tápmodul szükséges. |
| Előző modul mechanikai feltétele | Legalább két nyitott horony szükséges a késes tápsínérintkezők befogadásához. |
| Jelvezeték | Csak árnyékolt jelvezeték használható a megadott pontosság és zavarállóság fenntartásához. |
| Elválasztás | Az Ex i szakasz lég- és kúszóútjait biztosítani kell; szükség esetén 750-616 távtartó modulokkal. Az Ex i telepítés teljes rendszerszintű előírásai kötelezőek. |
| Termékkézikönyv alkalmazhatósága | 750-438, HW05-től; a teljes Ex i rendszertervezéshez a rendszerkézikönyv vonatkozó Ex i fejezete is szükséges. |
| L/C-határértékek alkalmazása | A külön megadott L/C értékek nem adnak tetszőleges kombinációhoz engedélyt. E különálló határértékek akkor érvényesek, ha a csatlakoztatott eszköz kábel nélküli belső Li vagy Ci értéke legfeljebb a megadott határ 1%-a. Ha mindkettő nagyobb 1%-nál, Lo felére csökkentendő; a teljes külső kapacitás kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF IIC-ben. Kombinált L/C esetén a gyártó saját páronkénti táblázatát is alkalmazni kell. |
| Kapcsonkénti vezetőszám | Egy kapocsba egy vezeték köthető; több vezetékhez előzetes külső elosztás szükséges. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Gyújtószikramentes áramköri adatok
| ATEX-jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
|---|---|
| IECEx/INMETRO-jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus, zónabesorolás | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus, divízióbesorolás | Class I, Div.2, Group A B C D, T4 |
| Ex-szabványok | EN IEC60079-0, -7, -11 |
| Biztonsági áramköri adatok | Uo=12 V; Io=13,5 mA; Po=40,5 mW; lineáris karakterisztika |
| Ex ia IIC, különálló reaktanciák | Lo=190 mH; Co=1,4 µF |
| Ex ia IIB, különálló reaktanciák | Lo=600 mH; Co=9 µF |
| Ex ia IIA, különálló reaktanciák | Lo=1 H; Co=36 µF |
| Ex ia I, különálló reaktanciák | Lo=1 H; Co=38 µF |
| Reaktanciák feltétele | Az induktivitás és kapacitás együttes kombinációjának beszámítása nélkül; további L/C feltételek a szerelési és működési feltételek között. |
