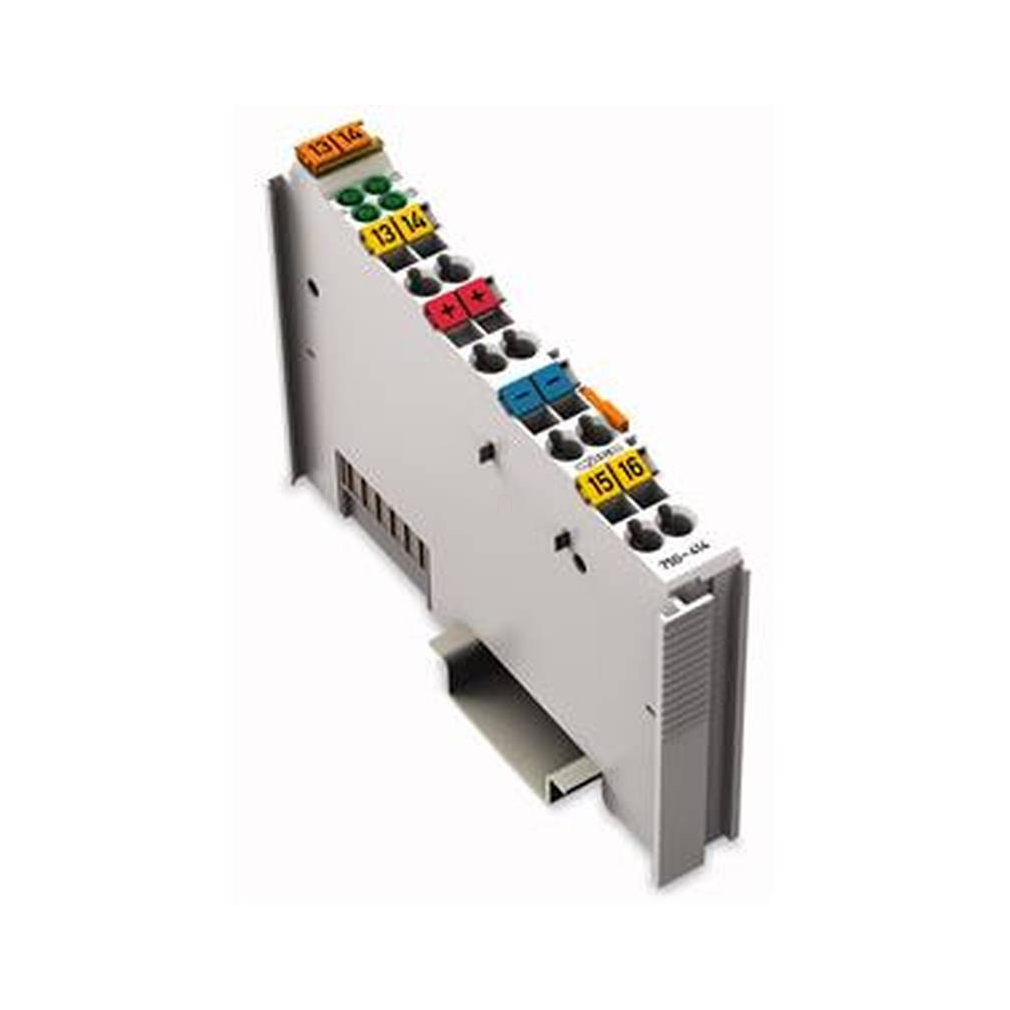

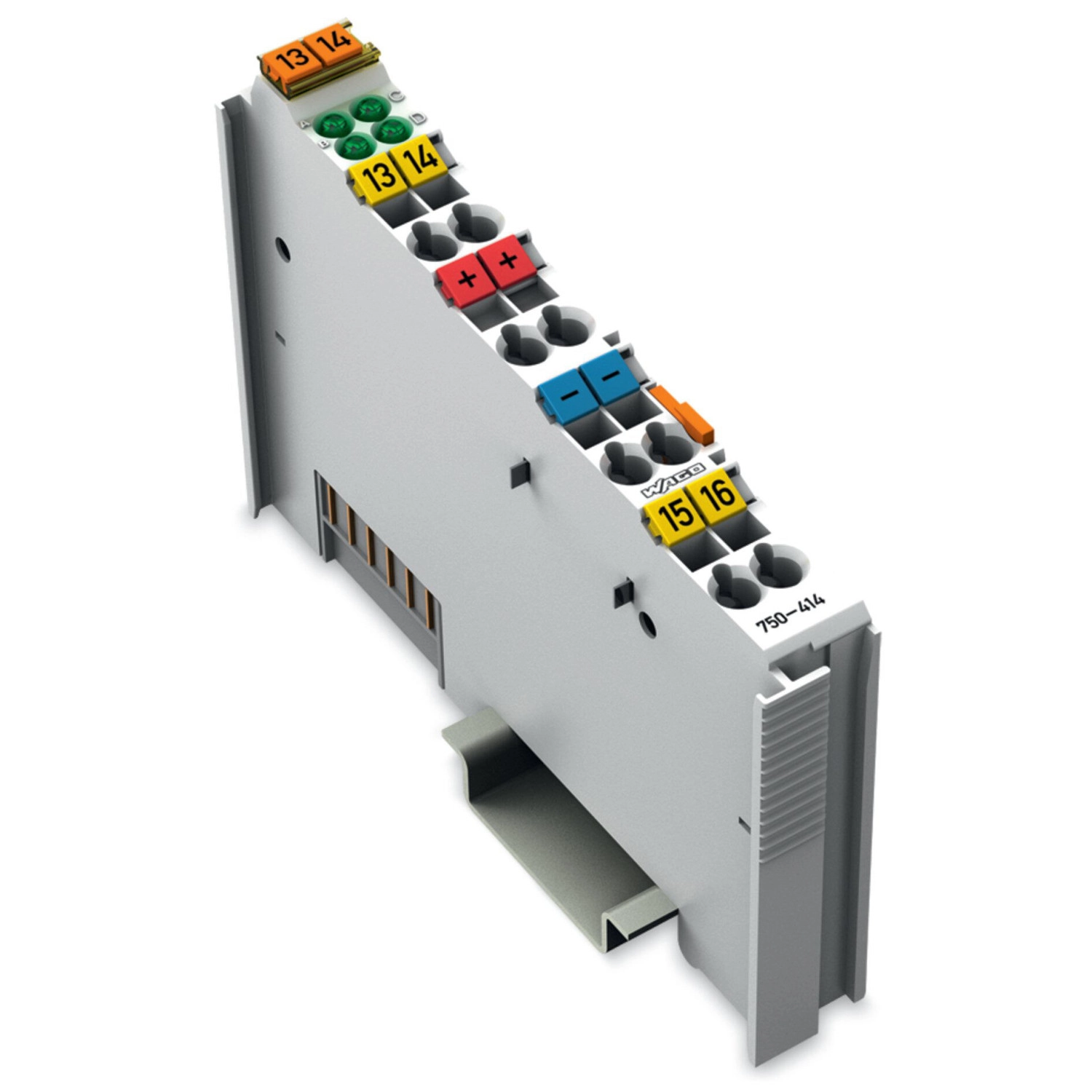

Wago 750-414 4 csatornás digitális bemeneti modul, 5 VDC, 0,2 ms
RRP:38 117 Ft
37 736 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
32 866 Ft
nettó 25 879 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a digitális bemeneti modul vezérlőjeleket fogad a terepi eszközöktől (pl. szenzorok). Mindegyik modul rendelkezik zajcsökkentő szűrővel. A terepi és rendszerszintek elektromosan leválasztottak. Figyelmeztetés: Az 5 VDC feszültségszintről történő üzemeltetés esetén további tápmodul hozzáadása szükséges!
A Wago 750-414 négycsatornás, pozitív logikájú digitális bemeneti modul 5 V DC terepi jelekhez. Bemeneti szűrője 0,2 ms; a „0” jel tartománya 0–0,8 V, az „1” jelé 2,4–5 V. Két két- vagy háromvezetékes érzékelő közvetlen csatlakoztatását teszi lehetővé; további érzékelőkhöz terepi elosztás szükséges. Az 5 V DC terepi tápellátáshoz külön tápmodul kötelező.
Villamos és működési adatok
| Digitális bemenetek / összes csatorna | 4 / 4 |
|---|---|
| Jeltípus és névleges feszültség | Digitális; 5 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 2 × két- vagy háromvezetékes érzékelő közvetlenül; több érzékelőhöz megfelelő terepi csatlakozómodul szükséges, például 750-614. |
| Bemeneti szűrő | 0,2 ms; RC zajszűrés |
| Bemeneti áram csatornánként, „1” jelhez, jellemző | 0,05 mA = 50 µA |
| „0” jel feszültsége | 0…0,8 V DC |
| „1” jel feszültsége | 2,4…5 V DC |
| Szenzortáp és terepi ellátás | 5 V DC; terepi ellátás a tápsínérintkezőkön keresztül |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Fogyasztás az 5 V-os rendszerellátásból | 5 mA |
| Belső bemeneti adatszélesség, maximum | 4 bit |
| Rendszer/terep szigetelése | 500 V; optocsatolós leválasztás |
| Tápsínérintkezők száma | 2 bejövő / 2 kimenő |
| Tápsínérintkezők áramterhelhetősége | 10 A; a csomópont összáramát ellenőrizni kell, szükség esetén új tápmodullal. |
| Külön 5 V-os terepi betáp | Kötelező további tápmodul az 5 V DC terepi tápellátáshoz. |

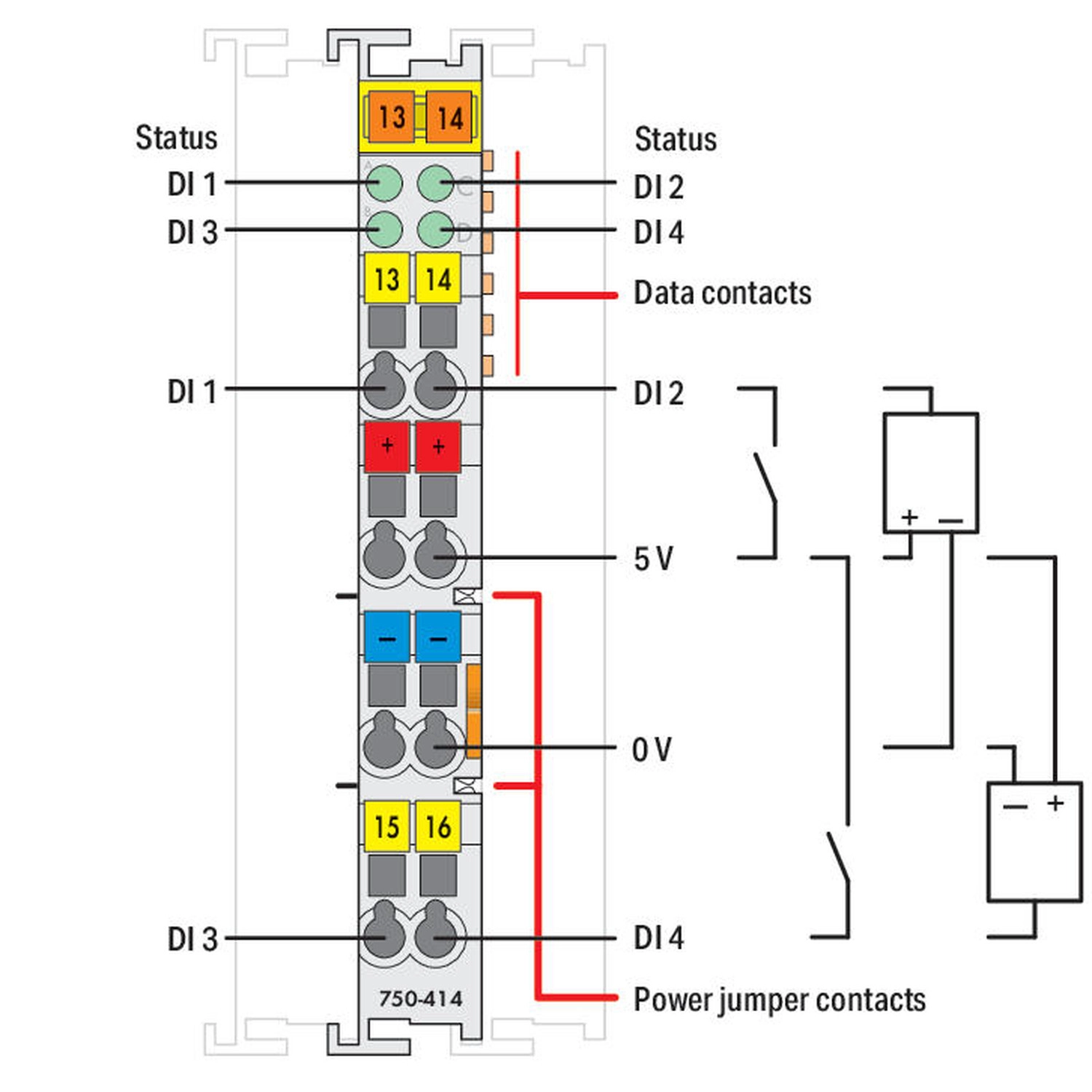

Rajzi kapocskiosztás és jelfeldolgozás
| Digitális jelkapcsok | 1: DI1; 5: DI2; 4: DI3; 8: DI4 |
|---|---|
| Tápellátás kapcsai | 2/6: 5 V; 3/7: 0 V; a 2/6, illetve 3/7 pontok közösek a rajz szerint. |
| LED-csatorna hozzárendelés | A: DI1; C: DI2; B: DI3; D: DI4. Kikapcsolva „0” jelfeszültség, zölden „1”. |
| Folyamatkép | B0: DI1; B1: DI2; B2: DI3; B3: DI4. |

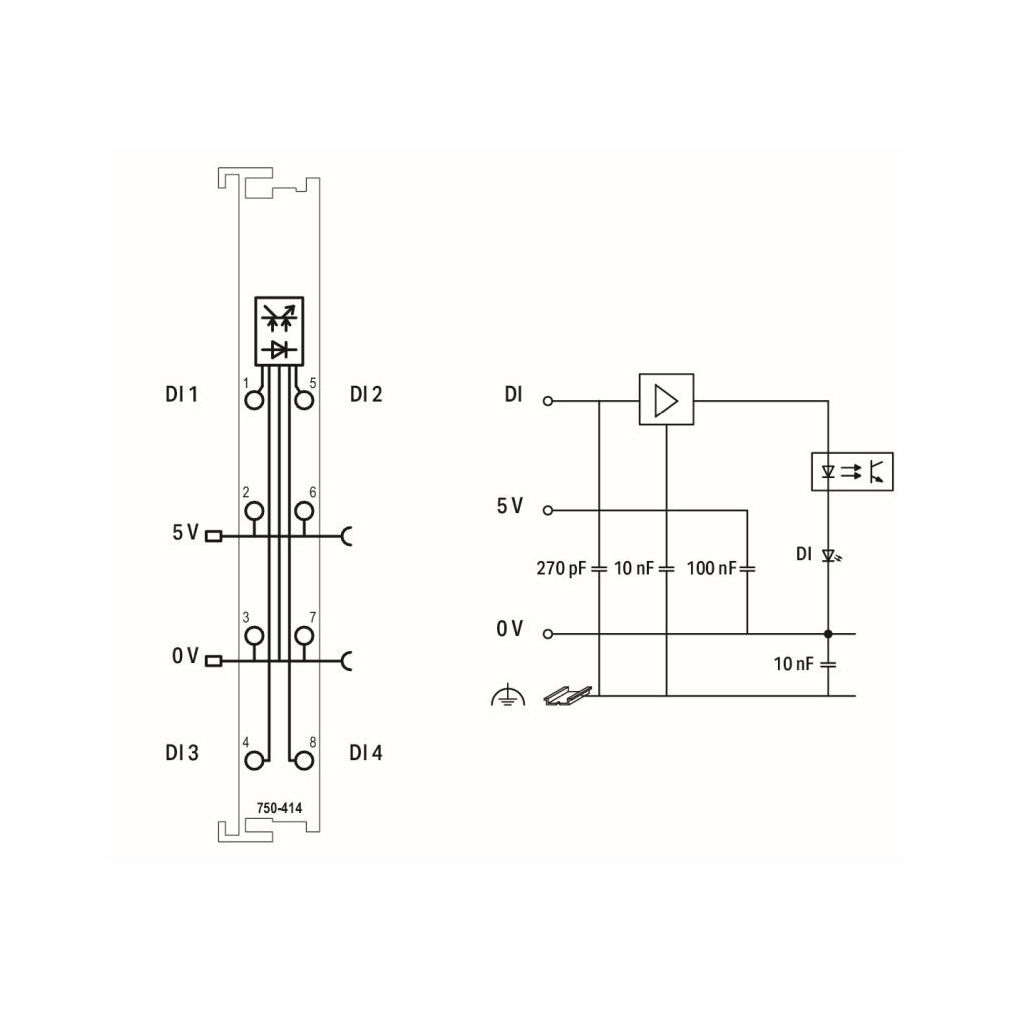

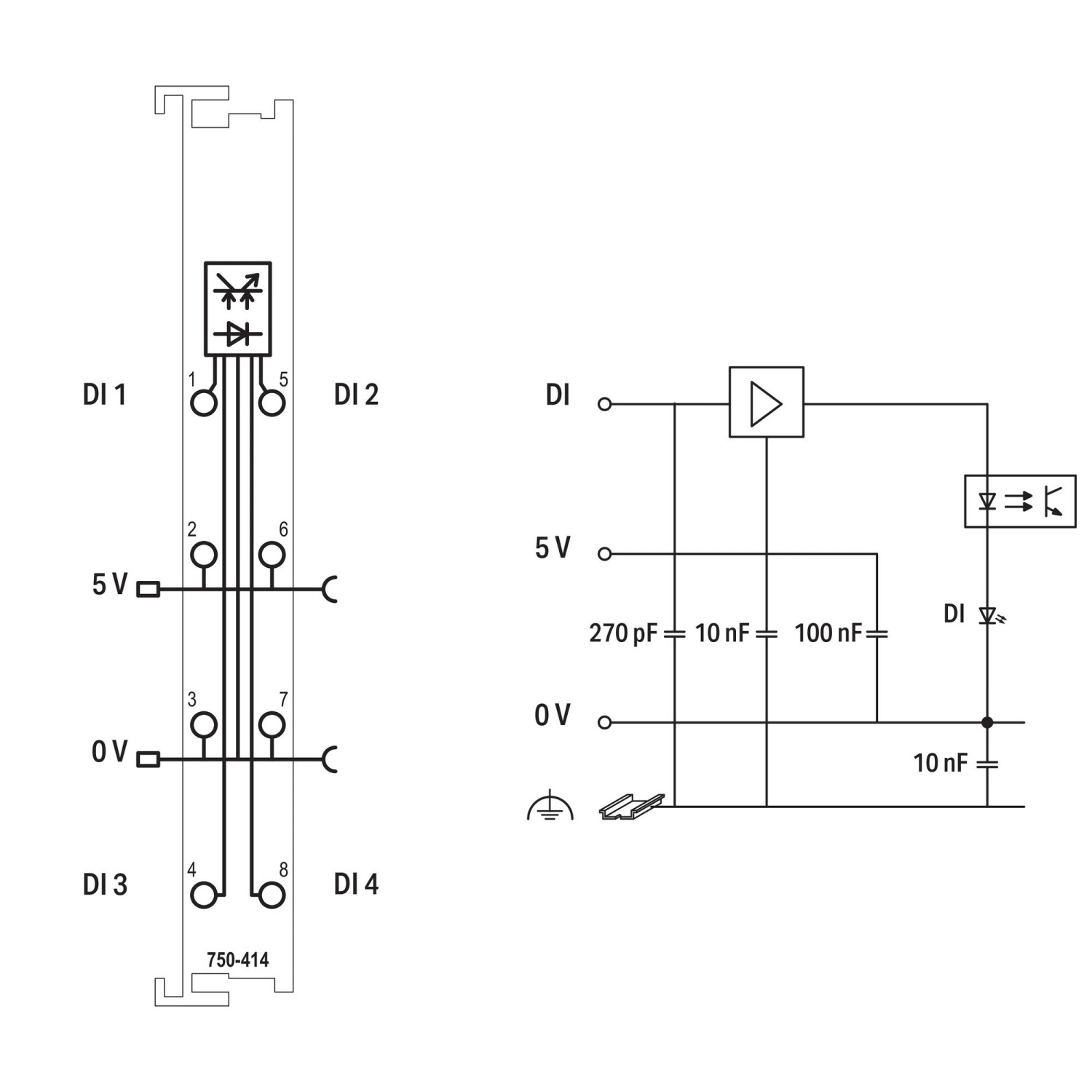

| Kapcsolási rajz értékei | A saját magyar rajzon 270 pF, 10 nF, 100 nF és további 10 nF szerepel; szűrő, optocsatoló és LED. Belső alkatrészértékek, nem külső terhelési határok. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,087 MJ |
| Tömeg | 46 g |
| Szín | Világosszürke |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika | 8 × CAGE CLAMP; rézvezetékhez |
Eltérő kiadások és feltételek
| Méretek és tömeg, kiadások szerint | Saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 46 g. A régebbi V1.0.5 kézikönyv 12 × 64 × 100 mm adatot közöl, 64 mm-t a DIN-sín felett értve; tömege kb. 50 g. A 2021 előtti tengelynevek eltérését a rendszerkézikönyv külön jelzi; a tömeg eltérése külön adat marad. |
|---|---|
| Robbanásvédelmi megadások kiadási köre | A saját aktuális magyar lista veszélyes környezetre UL121201 / E198726 tételt sorol. A régebbi kézikönyv Class I Div2 ABCD T4, DEKRA II3G Ex nA II T4 és több családi tanúsítványhoz tartozó példát is közöl. Az általános példa és korábbi kiadás nem helyettesíti a konkrét készülék aktuális jelölését és tanúsítványát. |
| Tisztítás eltérő utasításai | A V1.0.5 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A konkrét készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
| EMC-zavarállóság | EN61000-6-2 |
| EMC-zavarkibocsátás | EN61000-6-4 |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL; veszélyes környezet | UL121201; E198726 |
Szerelési és működési feltételek

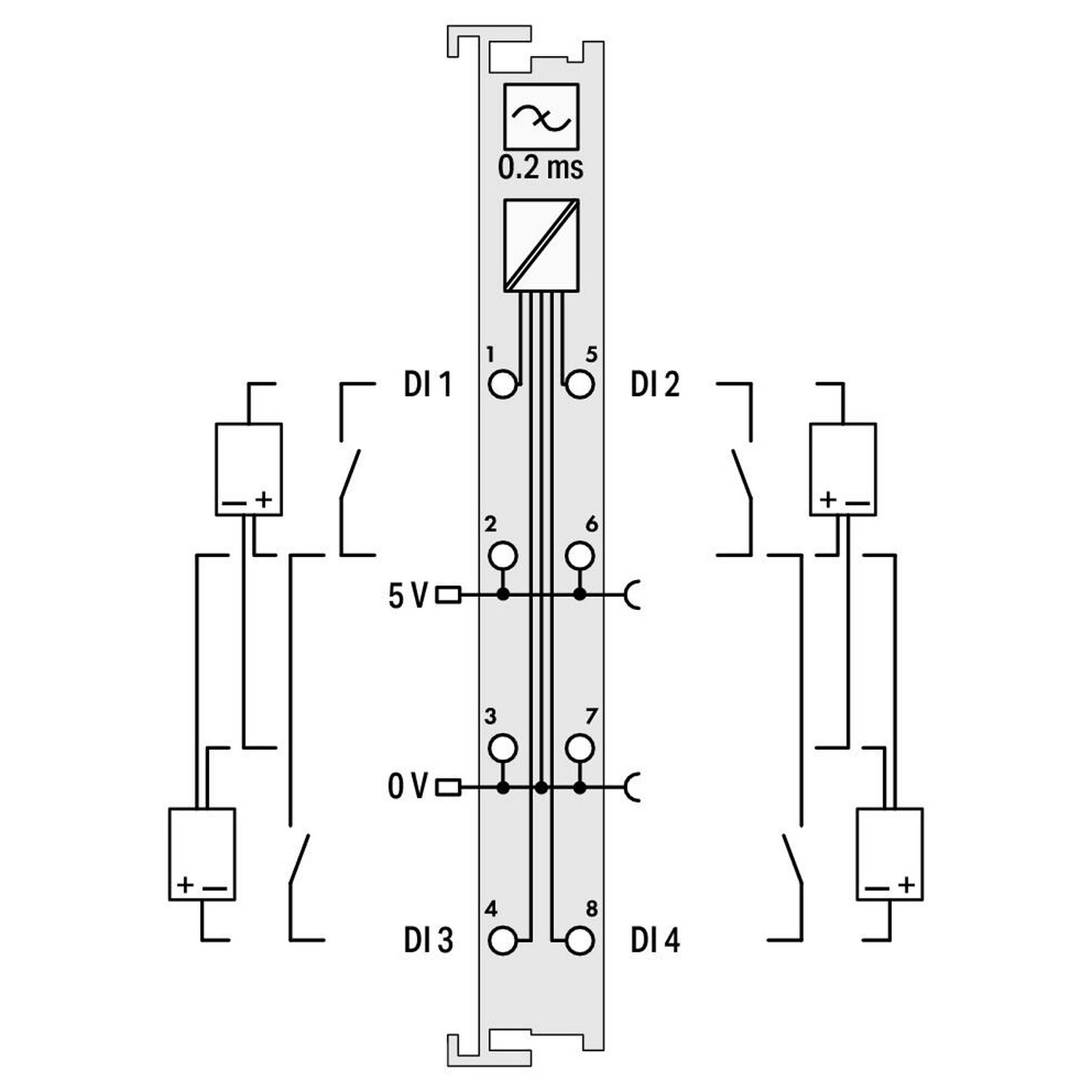

| Közvetlenül beköthető érzékelők | Két háromvezetékes érzékelő a saját 5 V / 0 V és DI1 vagy DI2 pontokhoz csatlakozhat. |
|---|---|
| További érzékelők | DI3 és DI4 jelbemenethez szükség esetén 750-614 terepi elosztómodullal kell biztosítani az 5 V és 0 V csatlakozásokat. |
| Terepi betáp | Az 5 V DC terepi ellátáshoz további tápmodult kell alkalmazni; a 10 A megengedett tápsínösszáram nem léphető túl. |
| Állapot és folyamatkép | LED A/C/B/D a DI1/DI2/DI3/DI4 csatornához tartozik; a folyamatkép B0/B1/B2/B3 bitjei ugyanebben a csatornasorrendben követik a jelet. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-623 | Tápegység; 24 V/5 … 15 VDC |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-614 | Potenciál elosztó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
24 V-os digitális jelet fogad?
A saját modul névleges jelszintje 5 V DC; a megadott „1” tartomány 2,4–5 V DC.
Kell külön tápmodul?
Igen, az 5 V DC terepi ellátáshoz kötelező.
Mennyi a szűrési idő?
0,2 ms.

Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-414
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
46 g/db
Cikkszám
4045454848354
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-414 4 csatornás digitális bemeneti modul, 5 VDC, 0,2 ms műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-414 |
| GTIN / EAN | 4045454848354 |
| Terméktípus | Négycsatornás, 5 V-os digitális bemeneti modul |
Villamos és működési adatok
| Digitális bemenetek / összes csatorna | 4 / 4 |
|---|---|
| Jeltípus és névleges feszültség | Digitális; 5 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 2 × két- vagy háromvezetékes érzékelő közvetlenül; több érzékelőhöz megfelelő terepi csatlakozómodul szükséges, például 750-614. |
| Bemeneti szűrő | 0,2 ms; RC zajszűrés |
| Bemeneti áram csatornánként, „1” jelhez, jellemző | 0,05 mA = 50 µA |
| „0” jel feszültsége | 0…0,8 V DC |
| „1” jel feszültsége | 2,4…5 V DC |
| Szenzortáp és terepi ellátás | 5 V DC; terepi ellátás a tápsínérintkezőkön keresztül |
| Rendszertáp | 5 V DC; adatérintkezőn át |
| Fogyasztás az 5 V-os rendszerellátásból | 5 mA |
| Belső bemeneti adatszélesség, maximum | 4 bit |
| Rendszer/terep szigetelése | 500 V; optocsatolós leválasztás |
| Tápsínérintkezők száma | 2 bejövő / 2 kimenő |
| Tápsínérintkezők áramterhelhetősége | 10 A; a csomópont összáramát ellenőrizni kell, szükség esetén új tápmodullal. |
| Külön 5 V-os terepi betáp | Kötelező további tápmodul az 5 V DC terepi tápellátáshoz. |
Rajzi kapocskiosztás és jelfeldolgozás
| Digitális jelkapcsok | 1: DI1; 5: DI2; 4: DI3; 8: DI4 |
|---|---|
| Tápellátás kapcsai | 2/6: 5 V; 3/7: 0 V; a 2/6, illetve 3/7 pontok közösek a rajz szerint. |
| LED-csatorna hozzárendelés | A: DI1; C: DI2; B: DI3; D: DI4. Kikapcsolva „0” jelfeszültség, zölden „1”. |
| Folyamatkép | B0: DI1; B1: DI2; B2: DI3; B3: DI4. |
| Kapcsolási rajz értékei | A saját magyar rajzon 270 pF, 10 nF, 100 nF és további 10 nF szerepel; szűrő, optocsatoló és LED. Belső alkatrészértékek, nem külső terhelési határok. |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,087 MJ |
| Tömeg | 46 g |
| Szín | Világosszürke |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika | 8 × CAGE CLAMP; rézvezetékhez |
Eltérő kiadások és feltételek
| Méretek és tömeg, kiadások szerint | Saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 46 g. A régebbi V1.0.5 kézikönyv 12 × 64 × 100 mm adatot közöl, 64 mm-t a DIN-sín felett értve; tömege kb. 50 g. A 2021 előtti tengelynevek eltérését a rendszerkézikönyv külön jelzi; a tömeg eltérése külön adat marad. |
|---|---|
| Robbanásvédelmi megadások kiadási köre | A saját aktuális magyar lista veszélyes környezetre UL121201 / E198726 tételt sorol. A régebbi kézikönyv Class I Div2 ABCD T4, DEKRA II3G Ex nA II T4 és több családi tanúsítványhoz tartozó példát is közöl. Az általános példa és korábbi kiadás nem helyettesíti a konkrét készülék aktuális jelölését és tanúsítványát. |
| Tisztítás eltérő utasításai | A V1.0.5 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A konkrét készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
| EMC-zavarállóság | EN61000-6-2 |
| EMC-zavarkibocsátás | EN61000-6-4 |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL; általános alkalmazási környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL; veszélyes környezet | UL121201; E198726 |
Szerelési és működési feltételek
| Közvetlenül beköthető érzékelők | Két háromvezetékes érzékelő a saját 5 V / 0 V és DI1 vagy DI2 pontokhoz csatlakozhat. |
|---|---|
| További érzékelők | DI3 és DI4 jelbemenethez szükség esetén 750-614 terepi elosztómodullal kell biztosítani az 5 V és 0 V csatlakozásokat. |
| Terepi betáp | Az 5 V DC terepi ellátáshoz további tápmodult kell alkalmazni; a 10 A megengedett tápsínösszáram nem léphető túl. |
| Állapot és folyamatkép | LED A/C/B/D a DI1/DI2/DI3/DI4 csatornához tartozik; a folyamatkép B0/B1/B2/B3 bitjei ugyanebben a csatornasorrendben követik a jelet. |
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
| A csomópont körüli minimális szabad tér | Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-623 | Tápegység; 24 V/5 … 15 VDC |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-614 | Potenciál elosztó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-414 4 csatornás digitális bemeneti modul, 5 VDC, 0,2 ms használati útmutató
Biztonság és tervezési feltételek
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
A készüléket csak a saját megengedett környezeti, csatlakozási és tápellátási tartományaiban szabad alkalmazni. Kontaktspray használata tilos.
Eltérő gyártói megadások
| Méretek és tömeg, kiadások szerint | Saját magyar adat: 12 × 100 × 69,8 mm, DIN-sín felett 62,6 mm; 46 g. A régebbi V1.0.5 kézikönyv 12 × 64 × 100 mm adatot közöl, 64 mm-t a DIN-sín felett értve; tömege kb. 50 g. A 2021 előtti tengelynevek eltérését a rendszerkézikönyv külön jelzi; a tömeg eltérése külön adat marad. |
|---|---|
| Robbanásvédelmi megadások kiadási köre | A saját aktuális magyar lista veszélyes környezetre UL121201 / E198726 tételt sorol. A régebbi kézikönyv Class I Div2 ABCD T4, DEKRA II3G Ex nA II T4 és több családi tanúsítványhoz tartozó példát is közöl. Az általános példa és korábbi kiadás nem helyettesíti a konkrét készülék aktuális jelölését és tanúsítványát. |
| Tisztítás eltérő utasításai | A V1.0.5 termékkézikönyv olajmentes sűrített levegőt vagy etanolt és bőrkendőt, az aktuális rendszerkézikönyv propanolt ír. A konkrét készülékhez érvényes tisztítási módot a gyártóval kell tisztázni; kontaktspray mindkettő szerint tilos. |
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Saját vezetékfeltételek
Rézvezetékhez: tömör vagy finom elemi szálas vezeték 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 8–9 mm.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Saját kapocskiosztás és ellátás
| Digitális jelkapcsok | 1: DI1; 5: DI2; 4: DI3; 8: DI4 |
|---|---|
| Tápellátás kapcsai | 2/6: 5 V; 3/7: 0 V; a 2/6, illetve 3/7 pontok közösek a rajz szerint. |
| LED-csatorna hozzárendelés | A: DI1; C: DI2; B: DI3; D: DI4. Kikapcsolva „0” jelfeszültség, zölden „1”. |
| Folyamatkép | B0: DI1; B1: DI2; B2: DI3; B3: DI4. |
| Kapcsolási rajz értékei | A saját magyar rajzon 270 pF, 10 nF, 100 nF és további 10 nF szerepel; szűrő, optocsatoló és LED. Belső alkatrészértékek, nem külső terhelési határok. |
| Közvetlenül beköthető érzékelők | Két háromvezetékes érzékelő a saját 5 V / 0 V és DI1 vagy DI2 pontokhoz csatlakozhat. |
|---|---|
| További érzékelők | DI3 és DI4 jelbemenethez szükség esetén 750-614 terepi elosztómodullal kell biztosítani az 5 V és 0 V csatlakozásokat. |
| Terepi betáp | Az 5 V DC terepi ellátáshoz további tápmodult kell alkalmazni; a 10 A megengedett tápsínösszáram nem léphető túl. |
| Állapot és folyamatkép | LED A/C/B/D a DI1/DI2/DI3/DI4 csatornához tartozik; a folyamatkép B0/B1/B2/B3 bitjei ugyanebben a csatornasorrendben követik a jelet. |
Rendszerfeltételek
| Szerelési helyzet és sín | DIN35-sín; függőleges beépítésnél a csomópont alatt végrögzítő szükséges az elcsúszás ellen. |
|---|---|
| Rendszer és védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. A terepi készülék szükséges PE-csatlakozását nem szabad ezeken át megvalósítani. |
| Szigetelésvizsgálat | Csak egyenfeszültség használható; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sín és rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a modult tönkreteheti. |
| Sín anyaga és rögzítése | Korrózióálló, változatlan geometriájú, hajlítás és csavarodás ellen megfelelően rögzített DIN-sín szükséges; a rögzítőelemek fejét a csomópont alatti síkba kell süllyeszteni, például süllyesztett fejű csavarral vagy megfelelő szegeccsel. |
| Érintkezési anyagpár | A CuSn6 sínérintkező és a DIN-sín nem képezhet 0,5 V-nál nagyobb különbségű galvánelemet a megadott 0,3%-os sóoldat / 20 °C vizsgálati feltételben. |
| EMC: 24 V-os hosszú tápkábel | Az EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez szűrőmodul szükséges. Ez a 24 V-os rendszerszakasz feltétele, nem a saját bemeneti/kimeneti feszültség megváltoztatása. |
| Jelvezetékek és árnyékolás | A jel- és adatvezetékeket a tápvezetékektől és más zavarforrásoktól elkülönítve kell vezetni. Az árnyékolást nagy felületen, kis impedanciával kell a földpotenciálhoz csatlakoztatni a szekrény/burkolat bemeneténél. |
Minimális szabad tér
Felül és alul 35 mm; két oldalon 20 mm. A rendszerábrán a sínvonaltól 65 mm felső és 35 mm alsó részméret szerepel; ezek a csomópont ábrázolt 100 mm-es függőleges kiterjedésének részméretei, nem további szabad tér.
