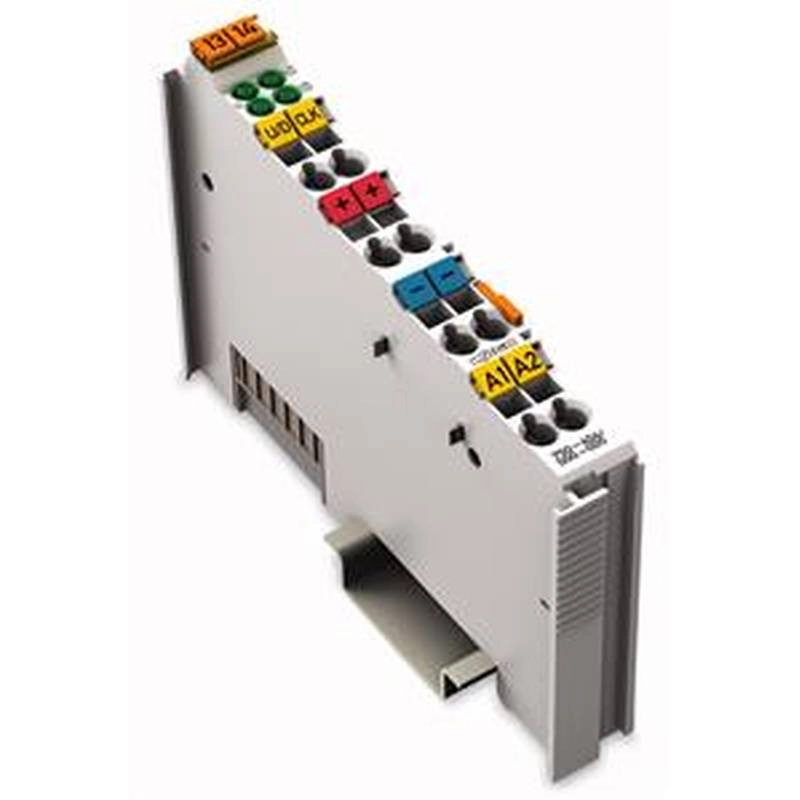

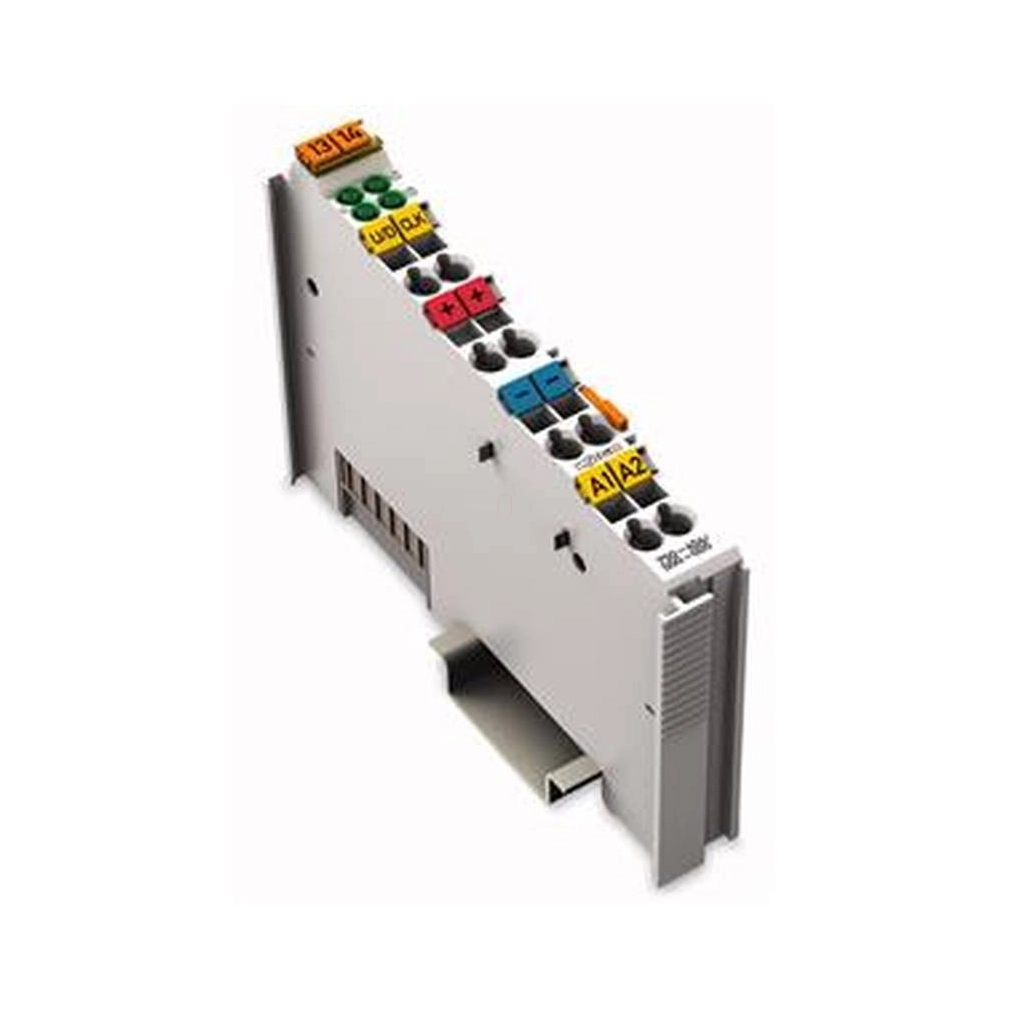

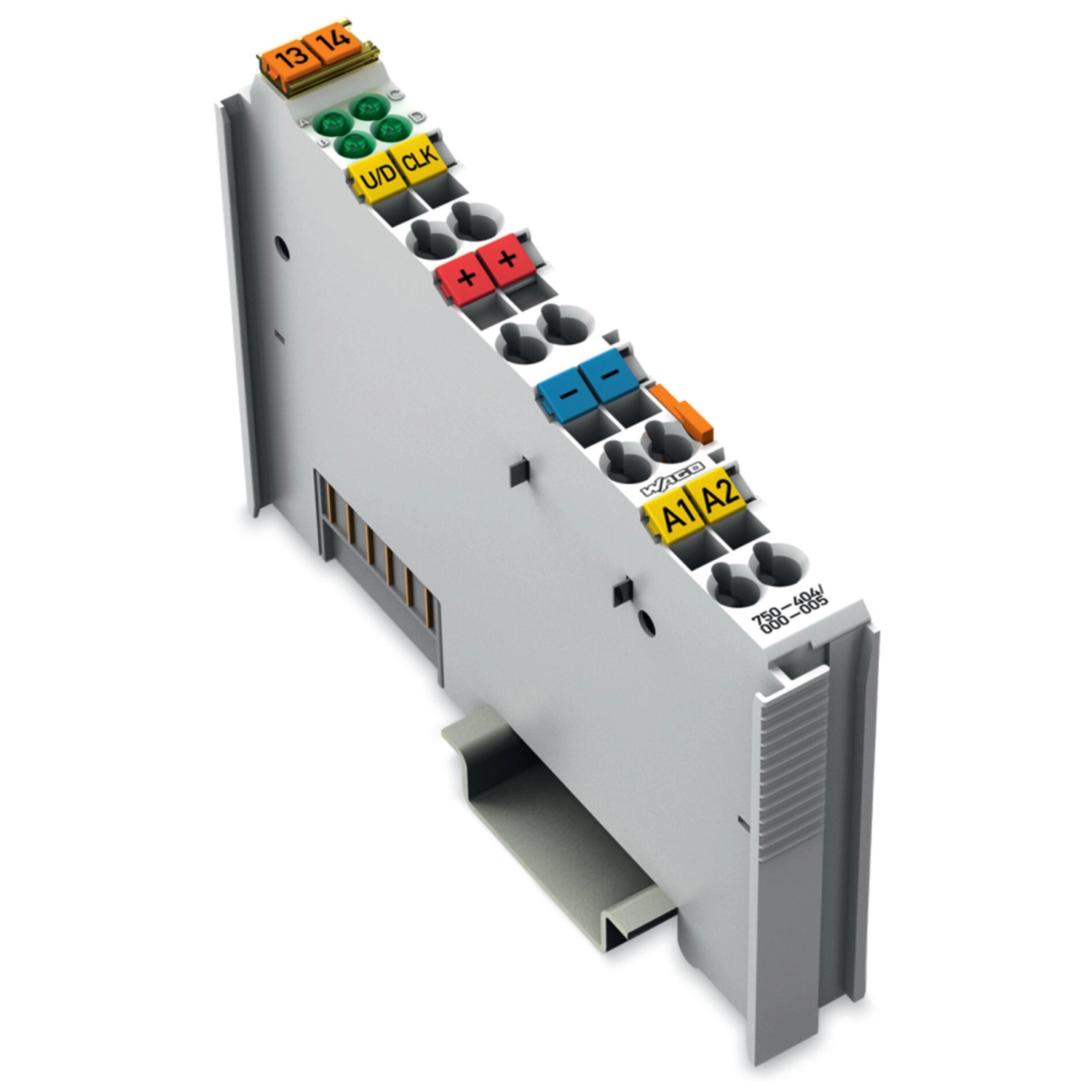

Wago 750-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 750-404/000-005 két 16 bites felfelé számlálóval rögzíti a 24 V-os impulzusokat a CLOCK1 és CLOCK2 bemeneten. A vezérlőbyte beállítja vagy alaphelyzetbe állítja a számlálókat, és a két digitális kimenetet is vezérli.
Műszaki, csatlakozási és környezeti adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Számlálók száma | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | 24 VDC |
| Számláló mélység | 16 bit |
| Bemeneti áram (ált.) | 5 mA |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzár védett |
| Kapcsolási frekvencia (max.) | 5 kHz |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Adat szélesség | 32 bites adat; 8 bites vezérlés/státusz |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 70 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: állapot CLOCK 2, DO 1, CLOCK 1, DO 2 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,484 MJ |
| Tömeg | 49 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Két 16 bites felfelé számlálóval rögzíti a 24 V-os impulzusokat a CLOCK1 és CLOCK2 bemeneten. A vezérlőbyte beállítja vagy alaphelyzetbe állítja a számlálókat, és a két digitális kimenetet is vezérli. |
|---|

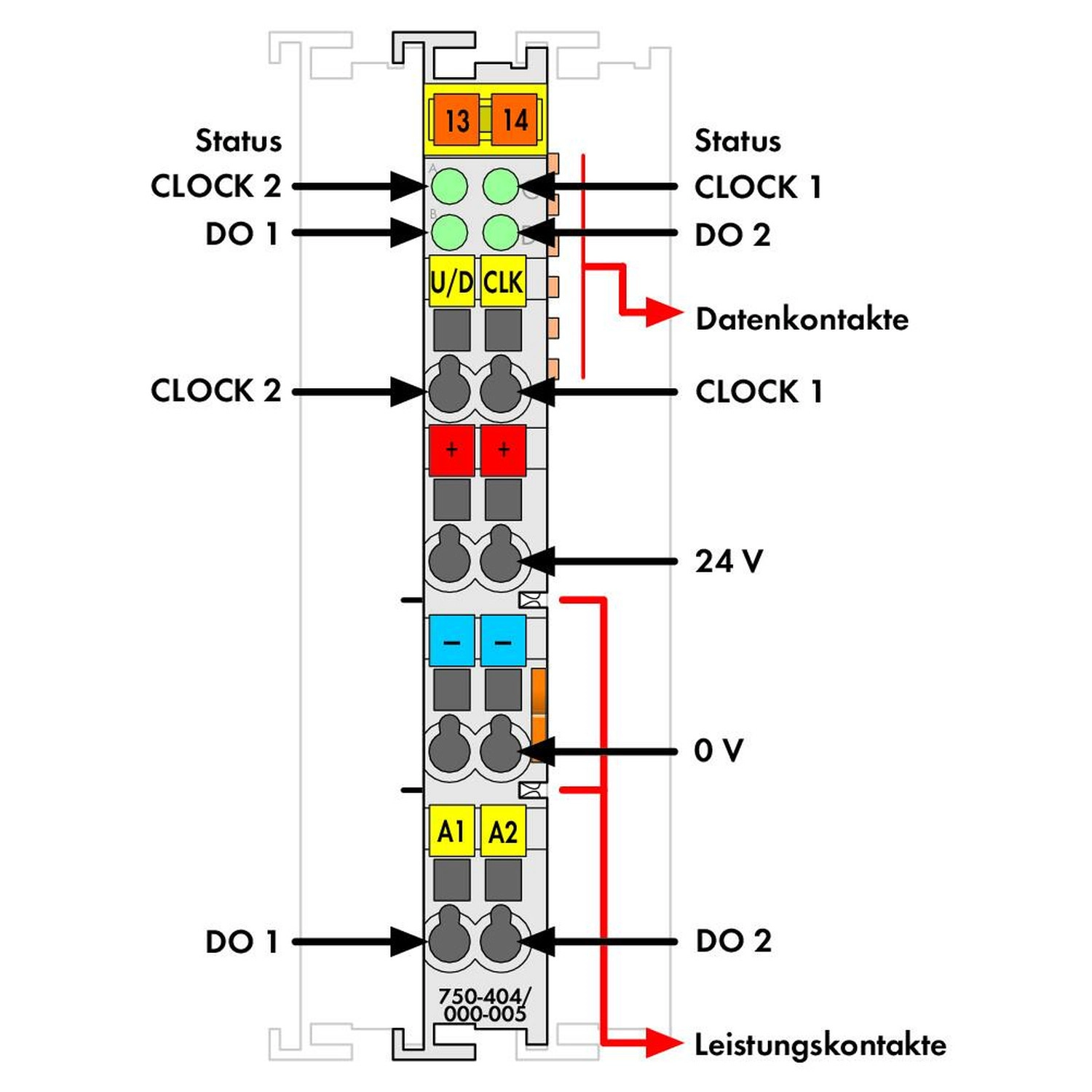

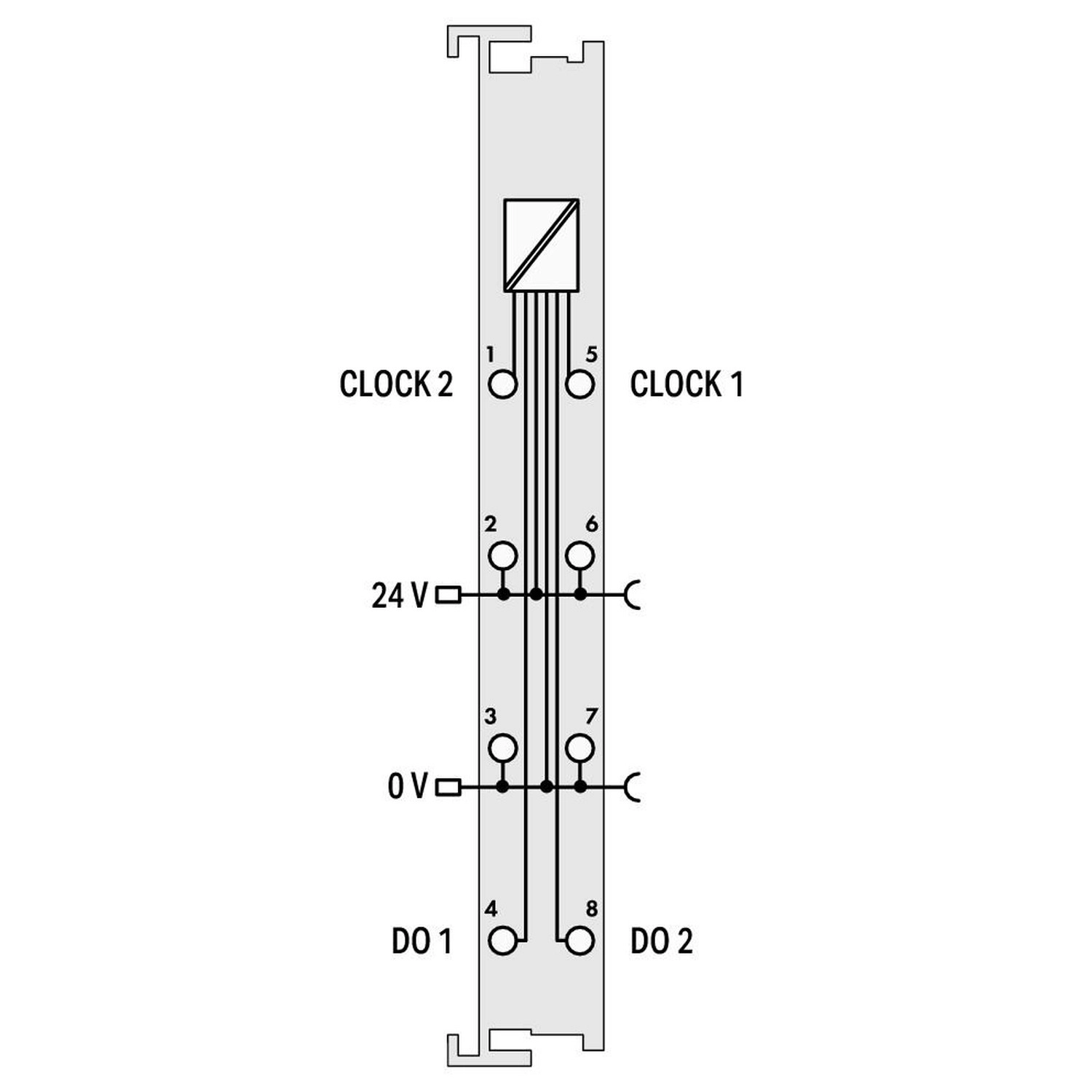

Saját bekötés, kapocskiosztás és feltételek
| 1 /5 kapocs | CLOCK2 /CLOCK1 |
|---|---|
| 2 /6 kapocs | 24 V DC |
| 3 /7 kapocs | 0 V |
| 4 /8 kapocs | DO1 /DO2 |
| LED-kiosztás | A: CLOCK2; B: DO1; C: CLOCK1; D: DO2. |

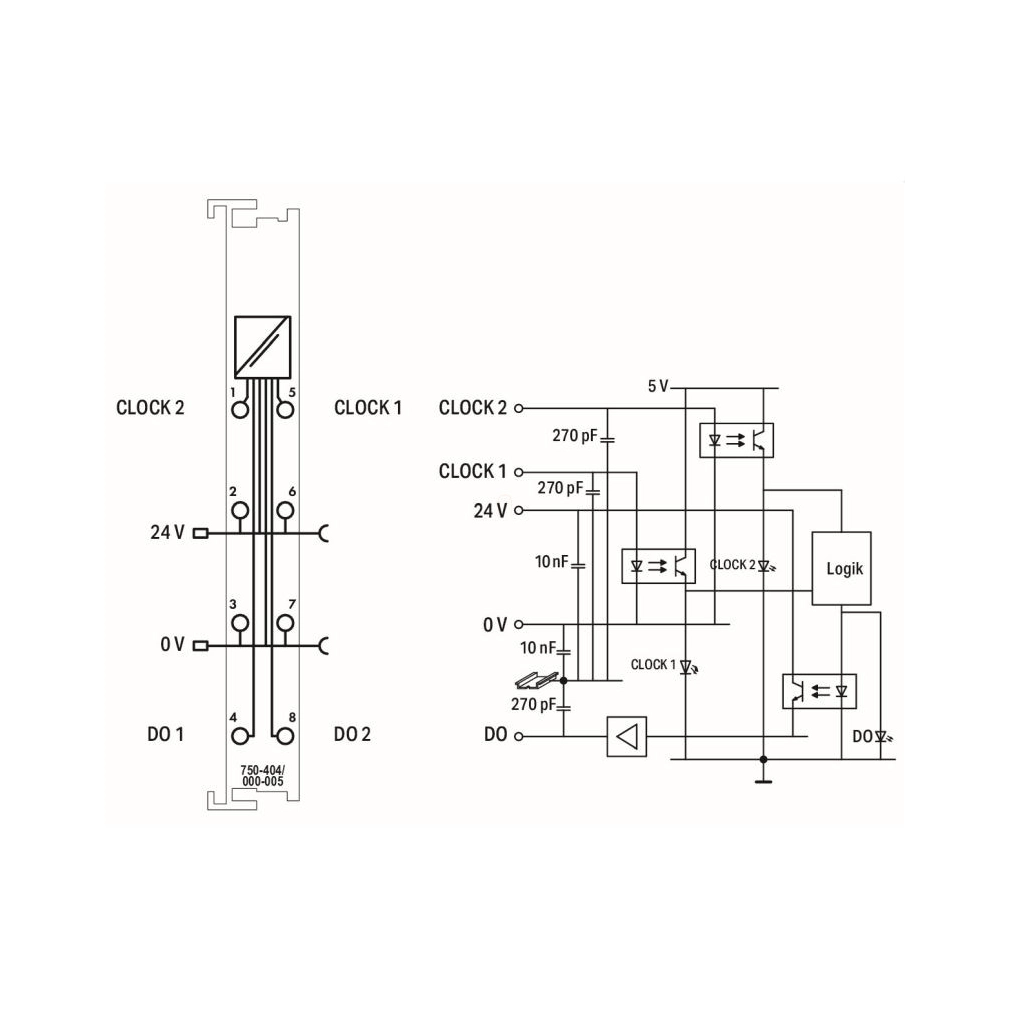

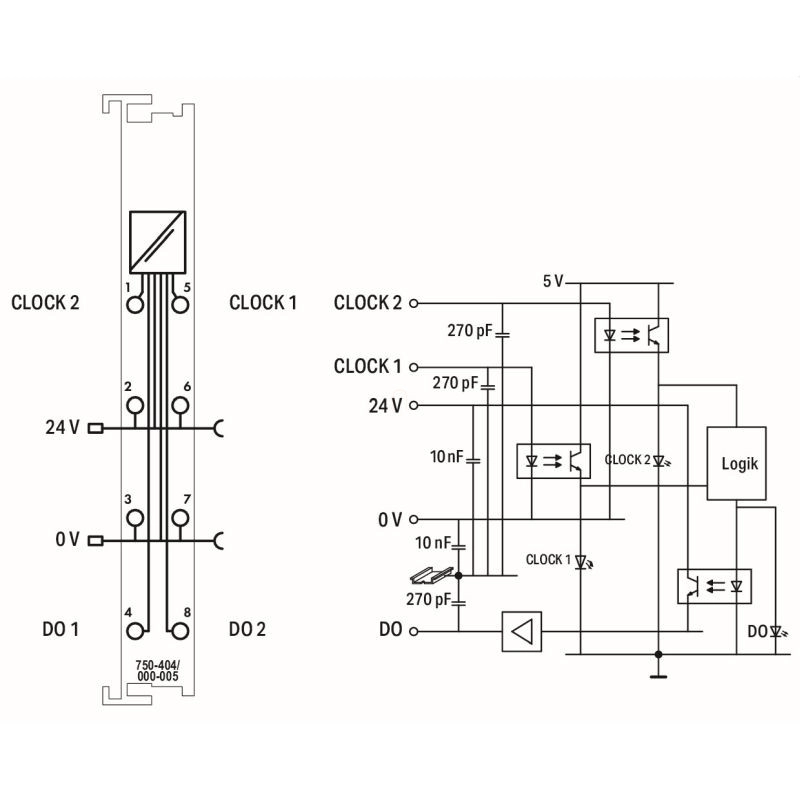

| Belső kapcsolási vázlat kapacitásai | Három 270 pF és két 10 nF érték szerepel; ezek belső áramköri adatok, nem külső bekötési alkatrész-előírások. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
Kézikönyvi feltételek és eltérő megadások

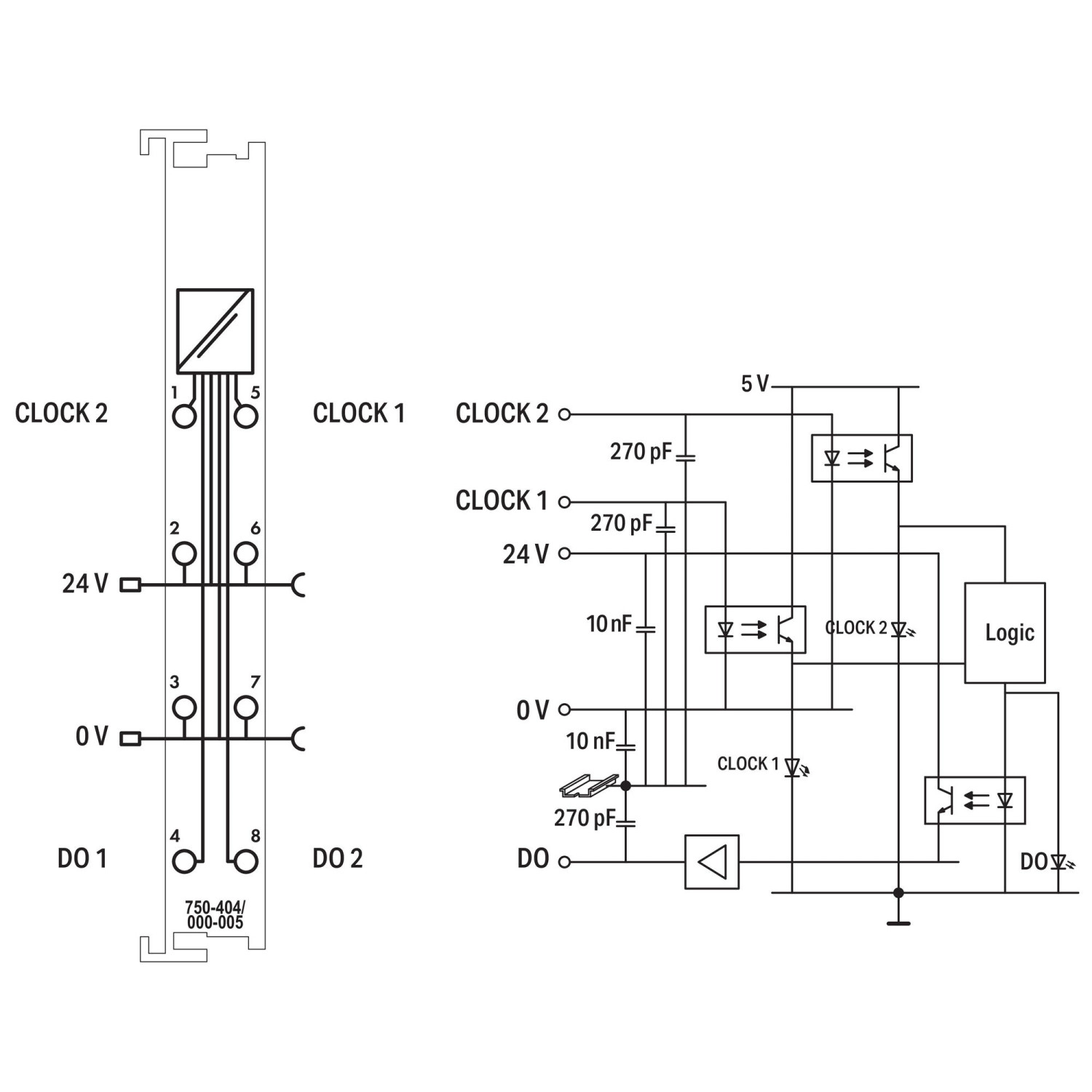

| Kézikönyv saját változatának határa | A 2.1.5 fejezet kifejezetten a 750-404/000-005 két 16 bites, 5 kHz-es felfelé számlálóra vonatkozik; érvényes XXXX3A05… hardver- és szoftververziót jelöl. |
|---|---|
| Számlált él | A 0 V-ról 24 V-ra történő jelváltást számlálja. |
| Impulzusszélesség | Az 5 kHz maximális kapcsolási frekvenciához 100 µs-nál nagyobb impulzusszélesség tartozik. |
| Tápsínérintkezők terhelése | Legfeljebb 10 A összesített áram; túllépés elkerülésére további betápmodul szükséges. Földpotenciált fogadó és továbbító tápsínérintkező nincs; ha a következő modulnak földpotenciál kell, betápmodult kell alkalmazni. |
| Leválasztott terepi táp | Villamosan leválasztott terepi táphoz megfelelő betápmodul, például 750-602 szükséges. |
| Csatoló- és vezérlőkivétel | A kézikönyv kizárja a 750-320, 750-323, 750-324, 750-327 economy kiviteleket, valamint a 750-812, 750-812/025-000 és 750-814 Modbus vezérlőket. |
| Eltérő fogyasztás és tömeg | A magyar adatlap 70 mA rendszerfogyasztást és 49 g tömeget közöl; a V1.2.0 kézikönyv sajátváltozat-táblázata 75 mA-t és körülbelül 55 g-ot ad meg. |
| Eltérő méretmegadás | A magyar adatlap: 12 mm szélesség, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A kézikönyv W×H*×L sora 12×64×100 mm; H* a 35 mm-es DIN-sín felső élétől értendő. |
| Kézikönyv korábbi szabványai és jelölései | EN50082-2 (96), EN50081-1 (93); cULus UL508; cULus UL1604, Class I Div2 ABCD T4A; DNV Cl.B; KEMA II3 G EEx nA II T4. A jelenlegi magyar adatlap tanúsítványsora külön érvényes. |
| Folyamatkép | Öt bemeneti és öt kimeneti byte: S0/C0 és D0–D3. D0/D1 az 1., D2/D3 a 2. számláló alsó/felső byte-ja. A buszcsatoló vagy vezérlő terepibusz-függő leképezését külön figyelembe kell venni. |
| C0 vezérlőbyte | Bit5: 1. számláló beállítása; bit4: 2. számláló beállítása; bit3: DO2; bit2: DO1. A táblázat bit7, bit6, bit1 és bit0 helyére 0 állandót ír. |
| S0 státuszbyte | Bit5/bit4: számlálóbeállítás visszajelzése; bit3/bit2: DO2/DO1; bit1/bit0: CLOCK2/CLOCK1. Bit7 és bit6: X, nem értékelt. |
| Kézikönyvi példa és eltérő X-jelölés | Az 1. számláló 100-as értékének példája 0x64-et, D3/D2/D1/D0 sorrendben 0x00/0x00/0x00/0x64-et használ; bit5 beállítás, státusz-visszajelzés megvárása, majd bit5 törlése szerepel. A példa egyes bithelyeken X-et ír, miközben a vezérlőbyte táblázata rögzített 0-t jelöl; az X nem engedély a rögzített bitek módosítására. |
| DO2 LED eltérő szövegezése | A kézikönyv 44. oldalán a D LED sorában sötét állapothoz „setting”, zöldhöz „reset” tartozik; a magyar adatlap a DO2 állapotjelzését nevezi meg. A két szöveghely külön kezelendő. |
| Eltérő belső kapcsolási ábrák | A magyar ábra három 270 pF és két 10 nF belső kapacitást jelöl; a V1.2.0 kézikönyv 44. oldali saját ábráján három 270 pF és három 10 nF felirat szerepel. Ezek az adott kapcsolásváltozat belső adatai, nem külső alkatrész-előírások. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-CTM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Austria | 22da65a5-4b2f-4134-912d-ee37c99b5820 |
| SCIP; Belgium | c4098dde-d5fd-4616-b421-ee71dfdfe64c |
| SCIP; Bulgaria | 6a61b0d9-d5ad-4931-9b25-79923ca58a0b |
| SCIP; Czech Republic | bea6fa53-0fb4-40eb-a936-4c3d3b3701c1 |
| SCIP; Denmark | 3cab1818-fc8e-4b6d-afd3-6764b0c1ea72 |
| SCIP; Finland | 80b85dcb-7caf-4571-966b-9abd07a1c788 |
| SCIP; France | fcfc1296-66db-47e1-9643-671f2ad1294d |
| SCIP; Germany | 47f5099d-64bd-4564-b2d5-29c5a2f56b25 |
| SCIP; Hungary | 9223aa96-efe7-4870-a4d7-f9a84a469679 |
| SCIP; Italy | 9a478e8d-6c97-468c-8a2c-b03f1c770948 |
| SCIP; Netherlands | 3492748e-9128-4f63-99ac-3f49f75dadc8 |
| SCIP; Poland | b3af7059-7daa-4a7b-838a-84230f7b2dd3 |
| SCIP; Romania | 1dbb07f0-2da6-491e-b6f1-7fa6036fe670 |
| SCIP; Sweden | 2ca804a7-724c-4fef-86a2-9b15034a30d9 |
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható; a csupaszolási hossz 8–9 mm.
Mekkora a szélessége?
12 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 750-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-404/000-005 |
| GTIN / EAN | 4045454429799 |
| Terméktípus | Két 16 bites felfelé számláló |
Műszaki, csatlakozási és környezeti adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Számlálók száma | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | 24 VDC |
| Számláló mélység | 16 bit |
| Bemeneti áram (ált.) | 5 mA |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzár védett |
| Kapcsolási frekvencia (max.) | 5 kHz |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Adat szélesség | 32 bites adat; 8 bites vezérlés/státusz |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 70 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-D) zöld: állapot CLOCK 2, DO 1, CLOCK 1, DO 2 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,484 MJ |
| Tömeg | 49 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Két 16 bites felfelé számlálóval rögzíti a 24 V-os impulzusokat a CLOCK1 és CLOCK2 bemeneten. A vezérlőbyte beállítja vagy alaphelyzetbe állítja a számlálókat, és a két digitális kimenetet is vezérli. |
|---|
Saját bekötés, kapocskiosztás és feltételek
| 1 /5 kapocs | CLOCK2 /CLOCK1 |
|---|---|
| 2 /6 kapocs | 24 V DC |
| 3 /7 kapocs | 0 V |
| 4 /8 kapocs | DO1 /DO2 |
| LED-kiosztás | A: CLOCK2; B: DO1; C: CLOCK1; D: DO2. |
| Belső kapcsolási vázlat kapacitásai | Három 270 pF és két 10 nF érték szerepel; ezek belső áramköri adatok, nem külső bekötési alkatrész-előírások. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
Kézikönyvi feltételek és eltérő megadások
| Kézikönyv saját változatának határa | A 2.1.5 fejezet kifejezetten a 750-404/000-005 két 16 bites, 5 kHz-es felfelé számlálóra vonatkozik; érvényes XXXX3A05… hardver- és szoftververziót jelöl. |
|---|---|
| Számlált él | A 0 V-ról 24 V-ra történő jelváltást számlálja. |
| Impulzusszélesség | Az 5 kHz maximális kapcsolási frekvenciához 100 µs-nál nagyobb impulzusszélesség tartozik. |
| Tápsínérintkezők terhelése | Legfeljebb 10 A összesített áram; túllépés elkerülésére további betápmodul szükséges. Földpotenciált fogadó és továbbító tápsínérintkező nincs; ha a következő modulnak földpotenciál kell, betápmodult kell alkalmazni. |
| Leválasztott terepi táp | Villamosan leválasztott terepi táphoz megfelelő betápmodul, például 750-602 szükséges. |
| Csatoló- és vezérlőkivétel | A kézikönyv kizárja a 750-320, 750-323, 750-324, 750-327 economy kiviteleket, valamint a 750-812, 750-812/025-000 és 750-814 Modbus vezérlőket. |
| Eltérő fogyasztás és tömeg | A magyar adatlap 70 mA rendszerfogyasztást és 49 g tömeget közöl; a V1.2.0 kézikönyv sajátváltozat-táblázata 75 mA-t és körülbelül 55 g-ot ad meg. |
| Eltérő méretmegadás | A magyar adatlap: 12 mm szélesség, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A kézikönyv W×H*×L sora 12×64×100 mm; H* a 35 mm-es DIN-sín felső élétől értendő. |
| Kézikönyv korábbi szabványai és jelölései | EN50082-2 (96), EN50081-1 (93); cULus UL508; cULus UL1604, Class I Div2 ABCD T4A; DNV Cl.B; KEMA II3 G EEx nA II T4. A jelenlegi magyar adatlap tanúsítványsora külön érvényes. |
| Folyamatkép | Öt bemeneti és öt kimeneti byte: S0/C0 és D0–D3. D0/D1 az 1., D2/D3 a 2. számláló alsó/felső byte-ja. A buszcsatoló vagy vezérlő terepibusz-függő leképezését külön figyelembe kell venni. |
| C0 vezérlőbyte | Bit5: 1. számláló beállítása; bit4: 2. számláló beállítása; bit3: DO2; bit2: DO1. A táblázat bit7, bit6, bit1 és bit0 helyére 0 állandót ír. |
| S0 státuszbyte | Bit5/bit4: számlálóbeállítás visszajelzése; bit3/bit2: DO2/DO1; bit1/bit0: CLOCK2/CLOCK1. Bit7 és bit6: X, nem értékelt. |
| Kézikönyvi példa és eltérő X-jelölés | Az 1. számláló 100-as értékének példája 0x64-et, D3/D2/D1/D0 sorrendben 0x00/0x00/0x00/0x64-et használ; bit5 beállítás, státusz-visszajelzés megvárása, majd bit5 törlése szerepel. A példa egyes bithelyeken X-et ír, miközben a vezérlőbyte táblázata rögzített 0-t jelöl; az X nem engedély a rögzített bitek módosítására. |
| DO2 LED eltérő szövegezése | A kézikönyv 44. oldalán a D LED sorában sötét állapothoz „setting”, zöldhöz „reset” tartozik; a magyar adatlap a DO2 állapotjelzését nevezi meg. A két szöveghely külön kezelendő. |
| Eltérő belső kapcsolási ábrák | A magyar ábra három 270 pF és két 10 nF belső kapacitást jelöl; a V1.2.0 kézikönyv 44. oldali saját ábráján három 270 pF és három 10 nF felirat szerepel. Ezek az adott kapcsolásváltozat belső adatai, nem külső alkatrész-előírások. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-CTM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 10.0 | EC001601 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Austria | 22da65a5-4b2f-4134-912d-ee37c99b5820 |
| SCIP; Belgium | c4098dde-d5fd-4616-b421-ee71dfdfe64c |
| SCIP; Bulgaria | 6a61b0d9-d5ad-4931-9b25-79923ca58a0b |
| SCIP; Czech Republic | bea6fa53-0fb4-40eb-a936-4c3d3b3701c1 |
| SCIP; Denmark | 3cab1818-fc8e-4b6d-afd3-6764b0c1ea72 |
| SCIP; Finland | 80b85dcb-7caf-4571-966b-9abd07a1c788 |
| SCIP; France | fcfc1296-66db-47e1-9643-671f2ad1294d |
| SCIP; Germany | 47f5099d-64bd-4564-b2d5-29c5a2f56b25 |
| SCIP; Hungary | 9223aa96-efe7-4870-a4d7-f9a84a469679 |
| SCIP; Italy | 9a478e8d-6c97-468c-8a2c-b03f1c770948 |
| SCIP; Netherlands | 3492748e-9128-4f63-99ac-3f49f75dadc8 |
| SCIP; Poland | b3af7059-7daa-4a7b-838a-84230f7b2dd3 |
| SCIP; Romania | 1dbb07f0-2da6-491e-b6f1-7fa6036fe670 |
| SCIP; Sweden | 2ca804a7-724c-4fef-86a2-9b15034a30d9 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-404/000-005 2 csatornás felfelé számláló modul, 16 bit, 24 V-os bináris impulzusokhoz használati útmutató
Biztonság és munkakezdés
A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni.
Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen.
A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg.
A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat.
Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt.
Saját vezeték és csupaszolás
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható. A csupaszolási hossz 8–9 mm /0,31–0,35 inch. A CAGE CLAMP kapcsot működtetőszerszámmal kell nyitni; ez a kivitel nem Push-in csatlakozás.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
A jelenlegi rendszerkézikönyv általános előírása szerint egy kapocspontba egy vezetőt csatlakoztass.
A működtetőszerszámot egyenesen vezesd a bekötési pont fölötti téglalap alakú nyílásba a kapocs nyitásához.
A vezetéket told a megfelelő kerek csatlakozónyílásba.
Húzd ki a működtetőszerszámot; a kapocs ekkor rögzíti a vezetéket.
Kapocskiosztás és kapcsolási mód
| 1 /5 kapocs | CLOCK2 /CLOCK1 |
|---|---|
| 2 /6 kapocs | 24 V DC |
| 3 /7 kapocs | 0 V |
| 4 /8 kapocs | DO1 /DO2 |
| LED-kiosztás | A: CLOCK2; B: DO1; C: CLOCK1; D: DO2. |
| Belső kapcsolási vázlat kapacitásai | Három 270 pF és két 10 nF érték szerepel; ezek belső áramköri adatok, nem külső bekötési alkatrész-előírások. |
A változatra érvényes feltételek
| Kézikönyv saját változatának határa | A 2.1.5 fejezet kifejezetten a 750-404/000-005 két 16 bites, 5 kHz-es felfelé számlálóra vonatkozik; érvényes XXXX3A05… hardver- és szoftververziót jelöl. |
|---|---|
| Számlált él | A 0 V-ról 24 V-ra történő jelváltást számlálja. |
| Impulzusszélesség | Az 5 kHz maximális kapcsolási frekvenciához 100 µs-nál nagyobb impulzusszélesség tartozik. |
| Tápsínérintkezők terhelése | Legfeljebb 10 A összesített áram; túllépés elkerülésére további betápmodul szükséges. Földpotenciált fogadó és továbbító tápsínérintkező nincs; ha a következő modulnak földpotenciál kell, betápmodult kell alkalmazni. |
| Leválasztott terepi táp | Villamosan leválasztott terepi táphoz megfelelő betápmodul, például 750-602 szükséges. |
| Csatoló- és vezérlőkivétel | A kézikönyv kizárja a 750-320, 750-323, 750-324, 750-327 economy kiviteleket, valamint a 750-812, 750-812/025-000 és 750-814 Modbus vezérlőket. |
| Eltérő fogyasztás és tömeg | A magyar adatlap 70 mA rendszerfogyasztást és 49 g tömeget közöl; a V1.2.0 kézikönyv sajátváltozat-táblázata 75 mA-t és körülbelül 55 g-ot ad meg. |
| Eltérő méretmegadás | A magyar adatlap: 12 mm szélesség, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. A kézikönyv W×H*×L sora 12×64×100 mm; H* a 35 mm-es DIN-sín felső élétől értendő. |
| Kézikönyv korábbi szabványai és jelölései | EN50082-2 (96), EN50081-1 (93); cULus UL508; cULus UL1604, Class I Div2 ABCD T4A; DNV Cl.B; KEMA II3 G EEx nA II T4. A jelenlegi magyar adatlap tanúsítványsora külön érvényes. |
| Folyamatkép | Öt bemeneti és öt kimeneti byte: S0/C0 és D0–D3. D0/D1 az 1., D2/D3 a 2. számláló alsó/felső byte-ja. A buszcsatoló vagy vezérlő terepibusz-függő leképezését külön figyelembe kell venni. |
| C0 vezérlőbyte | Bit5: 1. számláló beállítása; bit4: 2. számláló beállítása; bit3: DO2; bit2: DO1. A táblázat bit7, bit6, bit1 és bit0 helyére 0 állandót ír. |
| S0 státuszbyte | Bit5/bit4: számlálóbeállítás visszajelzése; bit3/bit2: DO2/DO1; bit1/bit0: CLOCK2/CLOCK1. Bit7 és bit6: X, nem értékelt. |
| Kézikönyvi példa és eltérő X-jelölés | Az 1. számláló 100-as értékének példája 0x64-et, D3/D2/D1/D0 sorrendben 0x00/0x00/0x00/0x64-et használ; bit5 beállítás, státusz-visszajelzés megvárása, majd bit5 törlése szerepel. A példa egyes bithelyeken X-et ír, miközben a vezérlőbyte táblázata rögzített 0-t jelöl; az X nem engedély a rögzített bitek módosítására. |
| DO2 LED eltérő szövegezése | A kézikönyv 44. oldalán a D LED sorában sötét állapothoz „setting”, zöldhöz „reset” tartozik; a magyar adatlap a DO2 állapotjelzését nevezi meg. A két szöveghely külön kezelendő. |
| Eltérő belső kapcsolási ábrák | A magyar ábra három 270 pF és két 10 nF belső kapacitást jelöl; a V1.2.0 kézikönyv 44. oldali saját ábráján három 270 pF és három 10 nF felirat szerepel. Ezek az adott kapcsolásváltozat belső adatai, nem külső alkatrész-előírások. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
