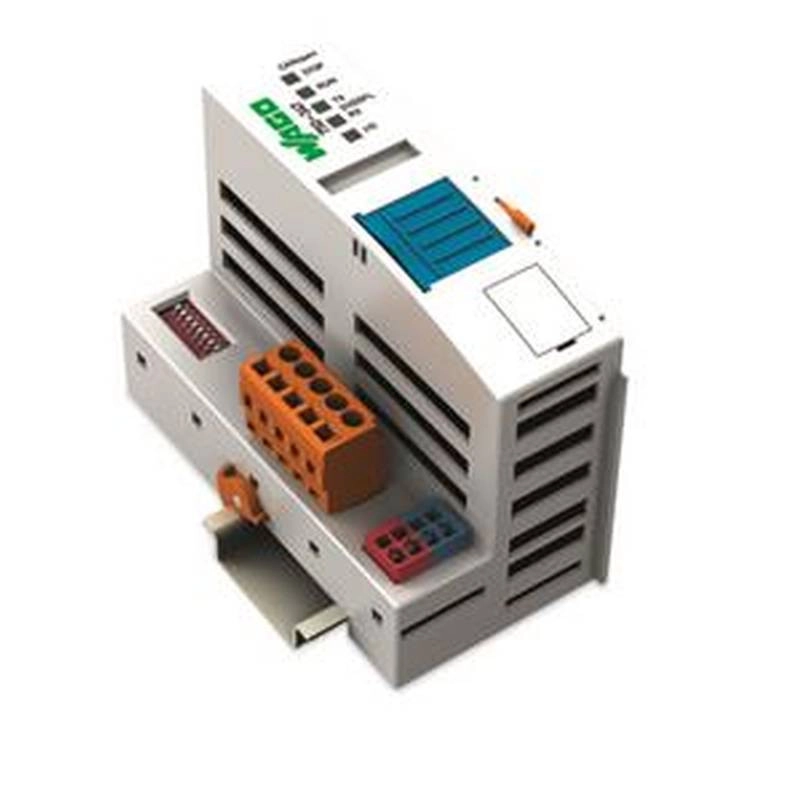

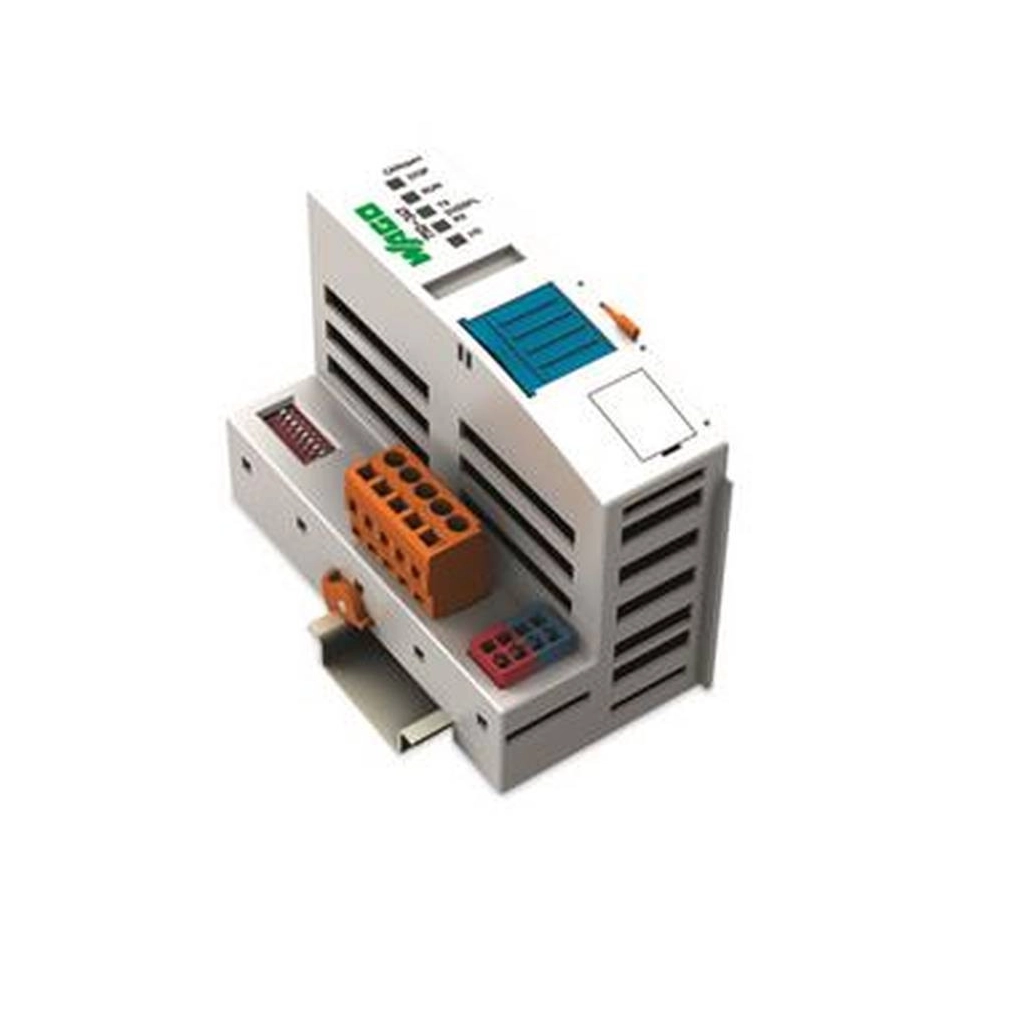

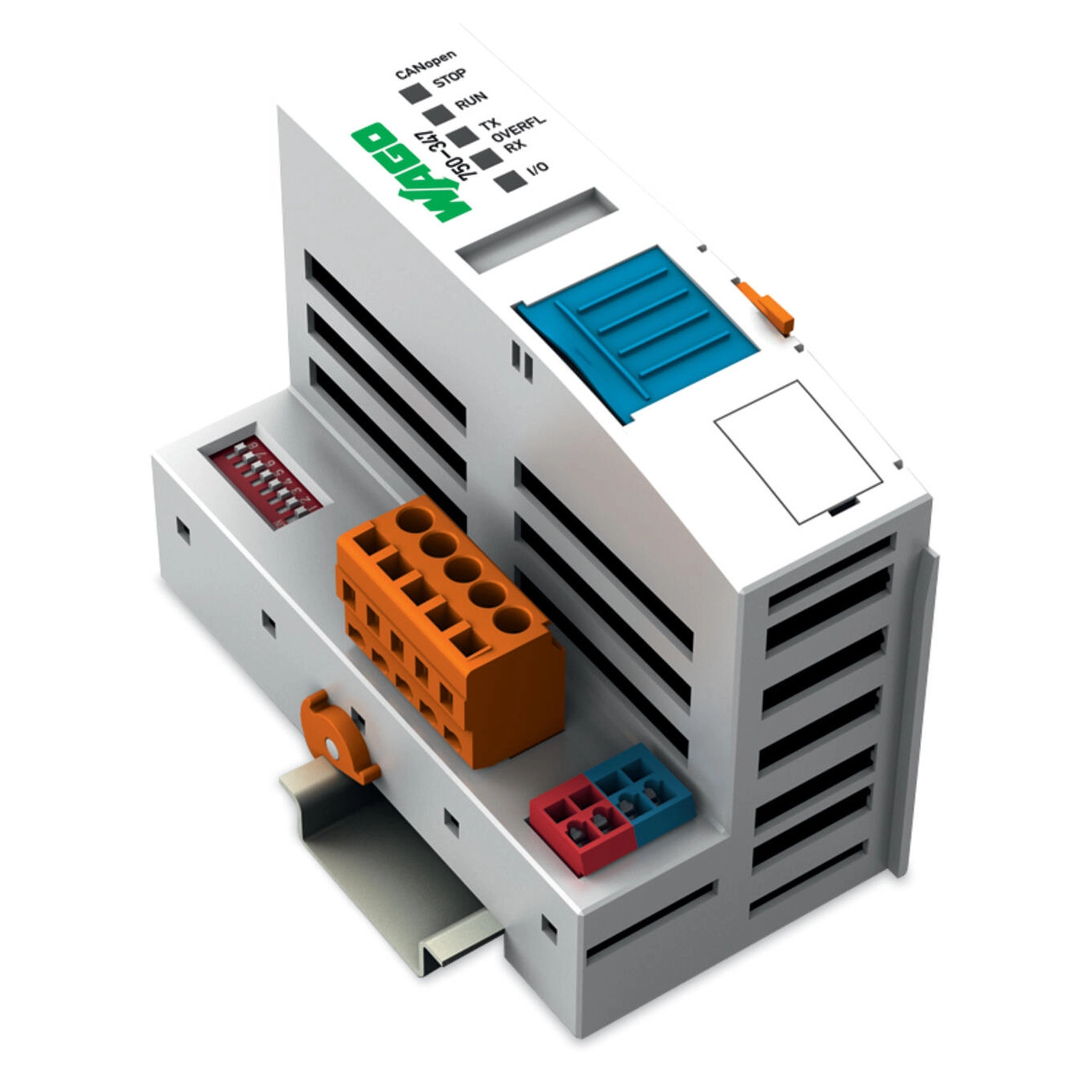

Wago 750-347 CANopen terepibusz-csatoló, ECO, MCS csatlakozóval
RRP:157 693 Ft
156 116 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
135 971 Ft
nettó 107 064 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Az ECO terepibusz csatolót olyan akalmazásokhoz tervezték, amelyeknek a folyamatképben (process image) kicsi az adatszélessége. Ezek elsősorban olyan alkalmazások, amik digitális folyamatadatokat vagy csak kevés analóg folyamatadatot használnak. A rendszer tápellátása közvetlenül a csatolóról történik. A terepi tápellátást külön betápmodul biztosítja. A CANopen terepibusz csatoló felismeri az összes csatlakoztatott I/O modult és létrehozza a helyi folyamatképet (process image). A helyi folyamatkép (local process image) két adatzónára tagolódik: a küldött és fogadott adatokra. A folyamatadatokat további feldolgozás céljából a CANopen buszon keresztül a vezérlőrendszerbe lehet továbbítani. A folyamat kimeneti adatait a CANopen buszon keresztül lehet elküldeni. Az analóg modulok adatai a PDO-ban tárolódnak aszerint, hogy a modulok milyen sorrendben csatlakoznak a csatolóhoz. A digitális modulok bitjei byte-onként egyesével kerülnek elküldésre és a PDO-ban feltérképezésre kerülnek. Amikor a digitális I/O adatok száma eléri a nyolc bitet, akkor a csatoló automatikusan új byte-ot hoz létre. Az 5 darab Rx PDO-ban és az 5 darab Tx PDO-ban az objektumjegyzék összes bejegyzését igény szerint fel lehet térképezni. Az SDO használatával a teljes bemeneti és kimeneti folyamatképet (process image) továbbítani lehet. Az elválasztó modulokat szoftverrel lehet beállítani.
A Wago 750-347 ECO CANopen terepibusz-csatoló MCS csatlakozóval a moduláris WAGO I/O-rendszer és a CANopen hálózat között közvetít. A csatlakoztatott analóg, digitális és speciális modulokat felismeri, és létrehozza a helyi folyamatképet.
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (−25…+30%); CAGE CLAMP csatlakozáson; külső 2 A-es lomha biztosító szükséges. |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 350 mA |
| Kommunikáció | CANopen |
| Átviteli sebesség | 10 kBd … 1 MBd |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 32 bájt/32 bájt |
| Rendszertáp összárama | 650 mA |
| Jellemző bemeneti áram, 24 V-on, névleges terhelésnél | 260 mA |
| Jellemző táphatásfok, 24 V-on, névleges terhelésnél | 80 % |
| Terepi csomópontok száma a masteren (max.) | 110 |
| Buszszegmens hossza, maximum | 1000 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 3 x 0,25 mm² |
| PDO-k száma | 5 Tx / 5 Rx |
| SDO-k száma | 1 SDO-szerver |
| COB ID elosztás | SDO, standard |
| Csomópont azonosító eloszlása | DIP-kapcsoló |
| Kommunikációs profil | DS-301 V4.1 |
| Folyamatkép felépítése | Külön küldési és fogadási adatterület. Az analóg és speciális adatok szavakban/bájtokban, a digitális adatok bitekben jelennek meg; a digitális bitek nyolcas csoportokban bájtokba rendeződnek. |
| Konfigurációs követelmény | EDS-fájl szükséges. |
| CANopen szolgáltatások | NMT alárendelt eszköz; minimális Boot-up; változtatható PDO-leképezés; Emergency Message; Life Guarding; konfigurálható hibahelyzeti viselkedés. |
| Eszközprofil | DS-401 V2.0 |
| SDO-hozzáférés | A teljes bemeneti és kimeneti folyamatkép továbbítható; az objektumjegyzék bejegyzései a PDO-khoz rendelhetők. |
| Elválasztó modulok konfigurálása | Szoftveresen beállíthatók. |
| Állapotjelölések | STOP/RUN; TX/OVERFL; RX; I/O. DIP-kapcsolók a csomópont-azonosító és átviteli sebesség kiválasztásához. |
| Terepi ellátás | A csatoló közvetlenül a rendszert táplálja. A terepi tápellátáshoz külön betápmodul szükséges. |
| ECO felhasználás | Kis adatszélességű folyamatképhez, főként digitális vagy kevés analóg folyamatadathoz. |

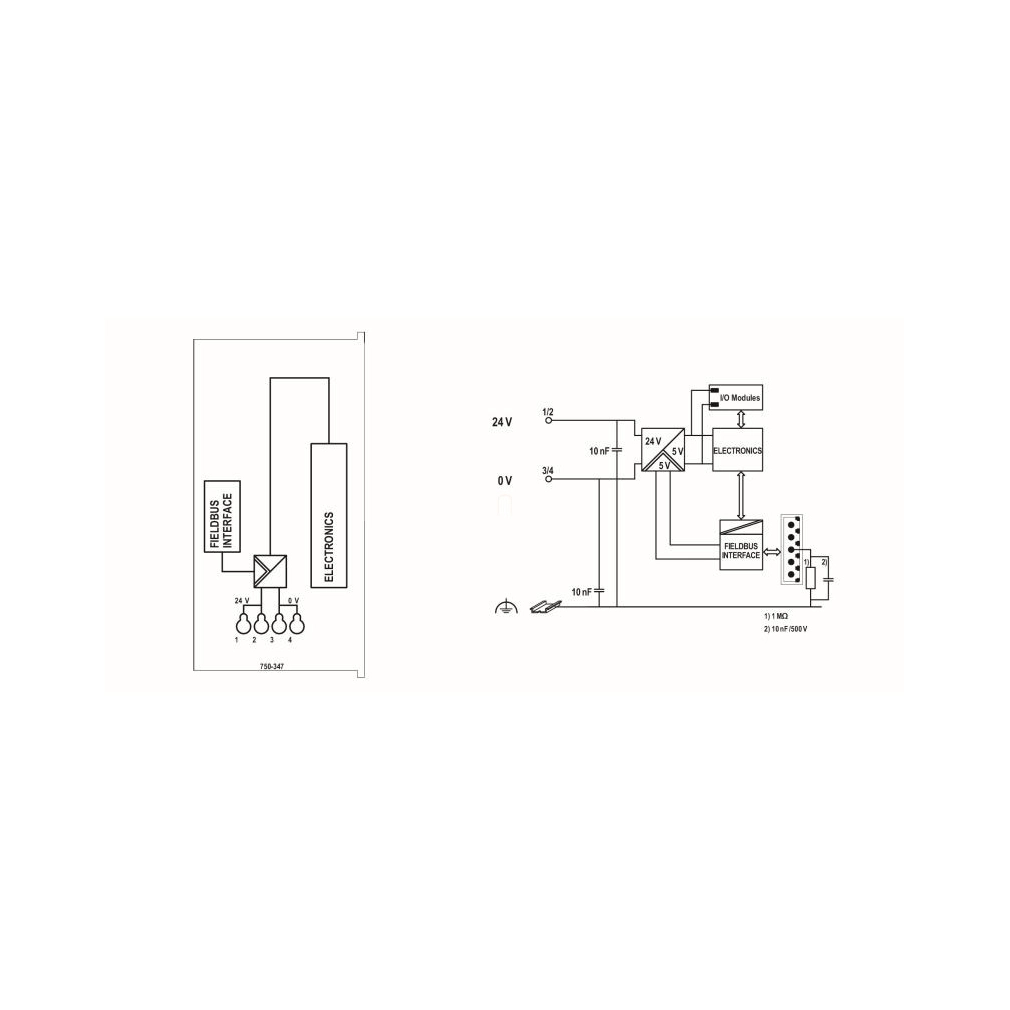

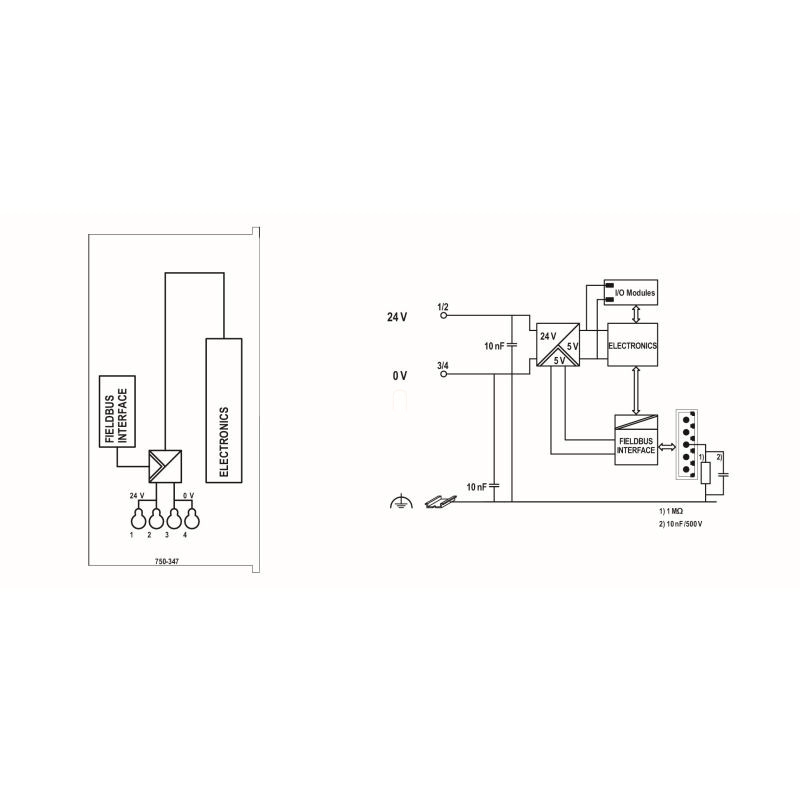

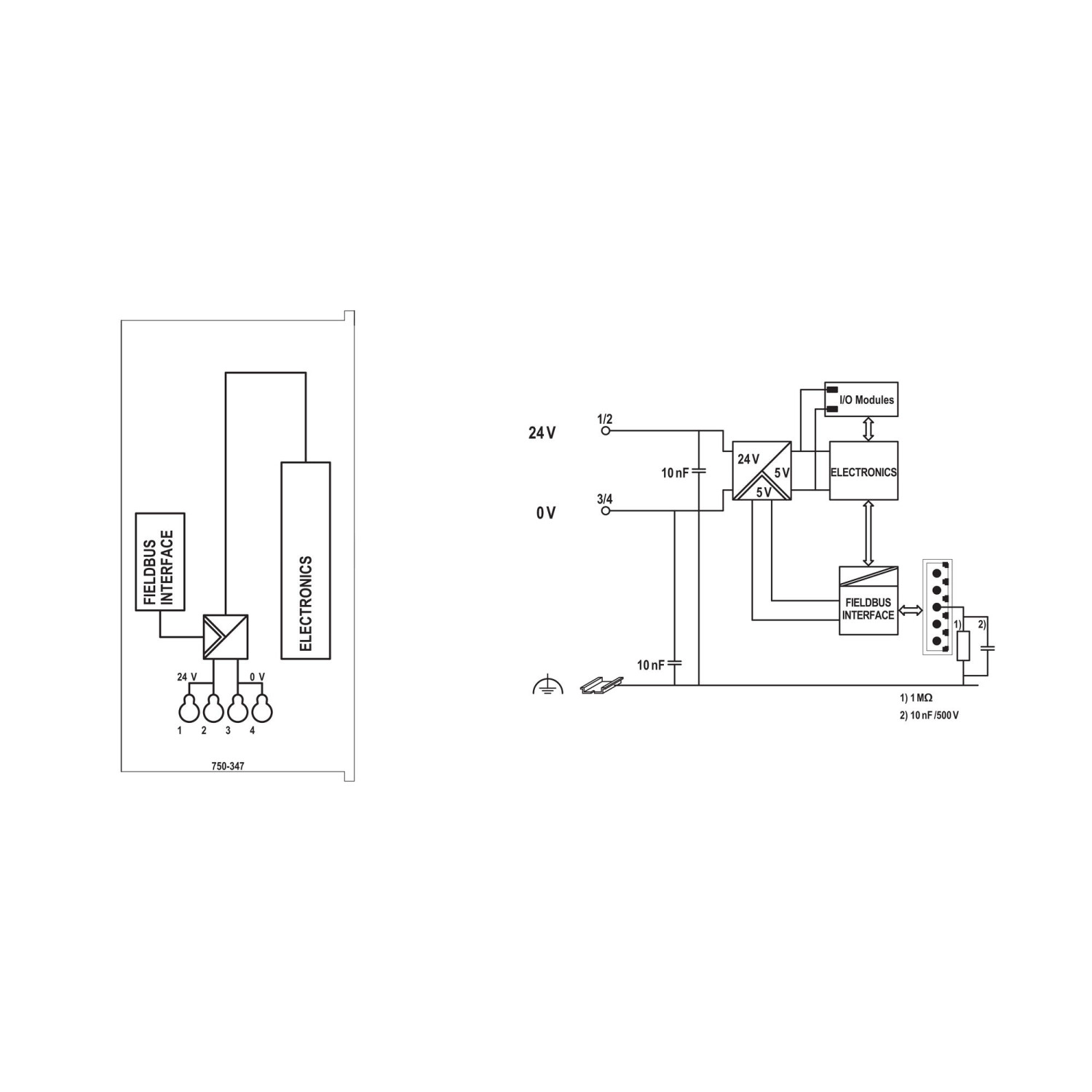

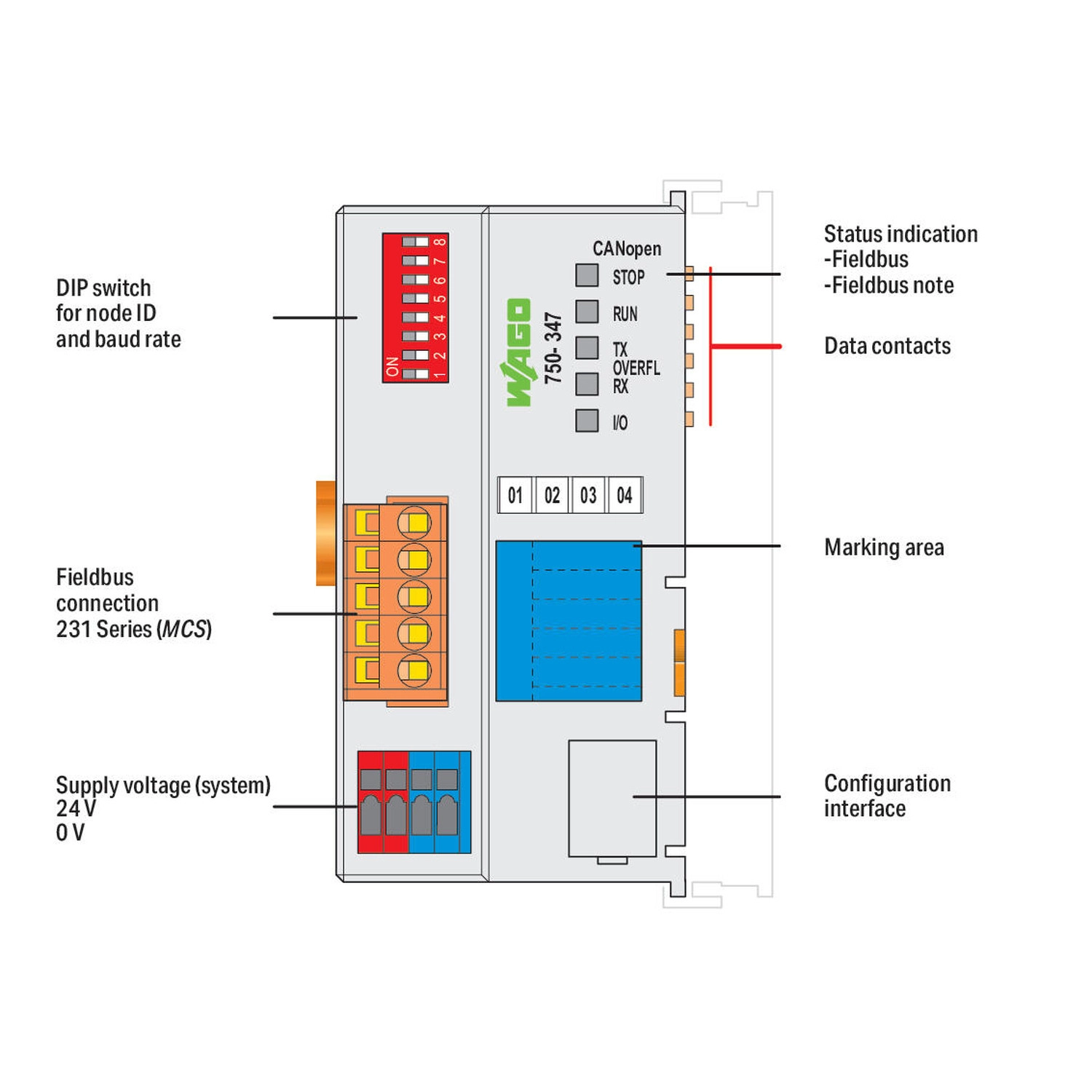

Rajzi csatlakozások és kezelőszervek
| Rendszerbetáp | 1/2: 24 V; 3/4: 0 V |
|---|---|
| Belső kapcsolási elemek | 10 nF rendszerági és 10 nF DIN-sínhez kapcsolódó kondenzátor; a kommunikációs árnyékolás ágában 1 MΩ és 10 nF / 500 V. Belső rajzi adatok, nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 3,394 MJ |
| Tömeg | 135 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | CANopen: 1 x Apacsatlakozó; 5 pólusú |
| Csatlakozástechnika: rendszertáp | 4 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Megjegyzés (vezetékátmérő) | 14 AWG: THHN, THWN |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes: bal, jobb, felső, alsó; függőleges: felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | UL508; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Környezeti megfelelőség
| CAS-számok | 12060-00-3; 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 80-43-3 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; Ólom-titán-oxid (PbTiO3); bisz(1-metil-1-feniletil)-peroxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Bulgária) | 63589669-f8ec-47a1-8d7b-9ba6ab0bdae0 |
| SCIP-bejelentés (Csehország) | af3c9ee0-0567-4eae-a243-0836d242d98e |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen szerepet tölt be?
A WAGO I/O-rendszert a CANopen hálózathoz kapcsolja.
Mekkora a szélessége?
49,5 mm
Milyen üzemi környezetben használható?
Száraz beltérben, megfelelő kiegészítő burkolatban; a megadott működési és tárolási tartományokat betartva.

Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-347
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
135 g/db
Cikkszám
4045454406820
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-347 CANopen terepibusz-csatoló, ECO, MCS csatlakozóval műszaki adatok
Azonosítás
| Gyártó | WAGO |
|---|---|
| Cikkszám | 750-347 |
| GTIN | 4045454406820 |
| Kivitel | CANopen terepibusz-csatoló; ECO, MCS |
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (−25…+30%); CAGE CLAMP csatlakozáson; külső 2 A-es lomha biztosító szükséges. |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 350 mA |
| Kommunikáció | CANopen |
| Átviteli sebesség | 10 kBd … 1 MBd |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 32 bájt/32 bájt |
| Rendszertáp összárama | 650 mA |
| Jellemző bemeneti áram, 24 V-on, névleges terhelésnél | 260 mA |
| Jellemző táphatásfok, 24 V-on, névleges terhelésnél | 80 % |
| Terepi csomópontok száma a masteren (max.) | 110 |
| Buszszegmens hossza, maximum | 1000 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 3 x 0,25 mm² |
| PDO-k száma | 5 Tx / 5 Rx |
| SDO-k száma | 1 SDO-szerver |
| COB ID elosztás | SDO, standard |
| Csomópont azonosító eloszlása | DIP-kapcsoló |
| Kommunikációs profil | DS-301 V4.1 |
| Folyamatkép felépítése | Külön küldési és fogadási adatterület. Az analóg és speciális adatok szavakban/bájtokban, a digitális adatok bitekben jelennek meg; a digitális bitek nyolcas csoportokban bájtokba rendeződnek. |
| Konfigurációs követelmény | EDS-fájl szükséges. |
| CANopen szolgáltatások | NMT alárendelt eszköz; minimális Boot-up; változtatható PDO-leképezés; Emergency Message; Life Guarding; konfigurálható hibahelyzeti viselkedés. |
| Eszközprofil | DS-401 V2.0 |
| SDO-hozzáférés | A teljes bemeneti és kimeneti folyamatkép továbbítható; az objektumjegyzék bejegyzései a PDO-khoz rendelhetők. |
| Elválasztó modulok konfigurálása | Szoftveresen beállíthatók. |
| Állapotjelölések | STOP/RUN; TX/OVERFL; RX; I/O. DIP-kapcsolók a csomópont-azonosító és átviteli sebesség kiválasztásához. |
| Terepi ellátás | A csatoló közvetlenül a rendszert táplálja. A terepi tápellátáshoz külön betápmodul szükséges. |
| ECO felhasználás | Kis adatszélességű folyamatképhez, főként digitális vagy kevés analóg folyamatadathoz. |
Rajzi csatlakozások és kezelőszervek
| Rendszerbetáp | 1/2: 24 V; 3/4: 0 V |
|---|---|
| Belső kapcsolási elemek | 10 nF rendszerági és 10 nF DIN-sínhez kapcsolódó kondenzátor; a kommunikációs árnyékolás ágában 1 MΩ és 10 nF / 500 V. Belső rajzi adatok, nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 3,394 MJ |
| Tömeg | 135 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | CANopen: 1 x Apacsatlakozó; 5 pólusú |
| Csatlakozástechnika: rendszertáp | 4 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Megjegyzés (vezetékátmérő) | 14 AWG: THHN, THWN |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes: bal, jobb, felső, alsó; függőleges: felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | UL508; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC001603 |
| ETIM 10.0 | EC001603 |
| ECCN | Nincs amerikai besorolás |
| Termékcsoport | 15 (I/O-rendszer) |
Környezeti megfelelőség
| CAS-számok | 12060-00-3; 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 80-43-3 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; Ólom-titán-oxid (PbTiO3); bisz(1-metil-1-feniletil)-peroxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Bulgária) | 63589669-f8ec-47a1-8d7b-9ba6ab0bdae0 |
| SCIP-bejelentés (Csehország) | af3c9ee0-0567-4eae-a243-0836d242d98e |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap dátuma | 03.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-347 CANopen terepibusz-csatoló, ECO, MCS csatlakozóval használati útmutató
Biztonsági és szerelési feltételek
1
A szerelést szakképzett villamos szakember végezze, a vonatkozó előírások szerint. A rendszer száraz beltéri használatra, megfelelő kiegészítő burkolatba készült. Lakókörnyezetben a kibocsátási határértékek teljesítéséhez szükséges intézkedések kellenek.
2
Minden munkát feszültségmentes állapotban végezz. Kapcsold le valamennyi tápellátást, ellenőrizd a feszültségmentességet, és akadályozd meg a visszakapcsolást.
3
A DIN-sín védővezető-kapcsolatát biztosítsd. A rendszer- és terepi áramkörök terhelhetőségét külön ellenőrizd; szükség esetén további betápmodult használj.
4
Sérült terméket ne használj; a burkolatot ne nyisd fel. Az adat- és tápsínérintkezőket ne érintsd, kerüld az elektrosztatikus kisülést, a vezető szennyeződést és a kondenzációt.
5
Az adat- és vezérlővezetékeket külön vezesd az erősáramú vezetékektől. A csatlakozóknál a készülékházhoz képest akár további 25 K melegedés is felléphet; a vezeték hőállóságát és méretezését ehhez igazítsd.
6
Ne használj kontaktspray-t. Aeroszol, szilikon és triglicerid ellen megfelelő védelmet kell biztosítani. A gyártó által megengedett tartozékokat és a tényleges kivitel dokumentációját alkalmazd.
7
UL szerinti alkalmazásnál csak UL-jóváhagyott biztosító használható. A SELV/PELV áramköröket a veszélyes feszültségű áramköröktől elkülönítve kell vezetni, vagy a legnagyobb előforduló feszültségre megfelelő szigetelést kell alkalmazni.
Csatoló felszerelése
1
Meglévő összeállításban történő cserénél illeszd a csatoló vezetőhornyát a szomszédos I/O-modulhoz.
2
Pattintsd a csatolót a DIN-sínre.
3
Működtetőszerszámmal fordítsd el a rögzítőbütyköt addig, amíg az orra a sín mögé kapaszkodik.
Csatoló eltávolítása
1
Feszültségmentes állapotban fordítsd el a rögzítőbütyköt, hogy az orra szabaddá tegye a DIN-sínt.
2
A kioldófület húzva emeld ki a csatolót az összeállításból és a sínről. Két kioldófüles kivitelnél egyszerre húzd mindkét fület.
Vezeték előkészítése
Rézvezeték használható. Tömör és finom elemi szálas vezeték: 0,08 … 1,5 mm² / 28 … 16 AWG. Csupaszolási hossz: 5 … 6 mm / 0,2 … 0,24 inch. A 14 AWG eltérő feltétele csak THHN és THWN vezetékekre vonatkozik.
CAGE CLAMP vezetékbekötés
Egy kapocspontba egy vezetéket csatlakoztass. Több ág közösítéséhez a csatlakozás előtt kialakított külön elosztás szükséges.
1
A működtetőszerszámot egyenesen told a kapocspont fölötti szögletes működtetőnyílásba.
2
Told a megfelelően előkészített vezetéket a hozzá tartozó kerek vezetéknyílásba.
3
Húzd ki a szerszámot; ezzel a CAGE CLAMP lezár és rögzíti a vezetéket.
A használat határai
A termék és a teljes összeállítás megengedett csatlakozási, tápellátási, környezeti és tanúsítási feltételeit együtt kell betartani. Robbanásveszélyes vagy hajózási alkalmazásnál a teljes rendszerre vonatkozó külön gyártói követelmények is érvényesek.
