Wago 734-564 THT csatlakozóaljzat, döntött, 3,81 mm lábtávolság, 4 pólusú, 0,9 x 0,9 mm forrasztótű, téves összedugás ellen védett, narancssárga
RRP:1 169 Ft/db
906 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
845 Ft/db
nettó 665 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

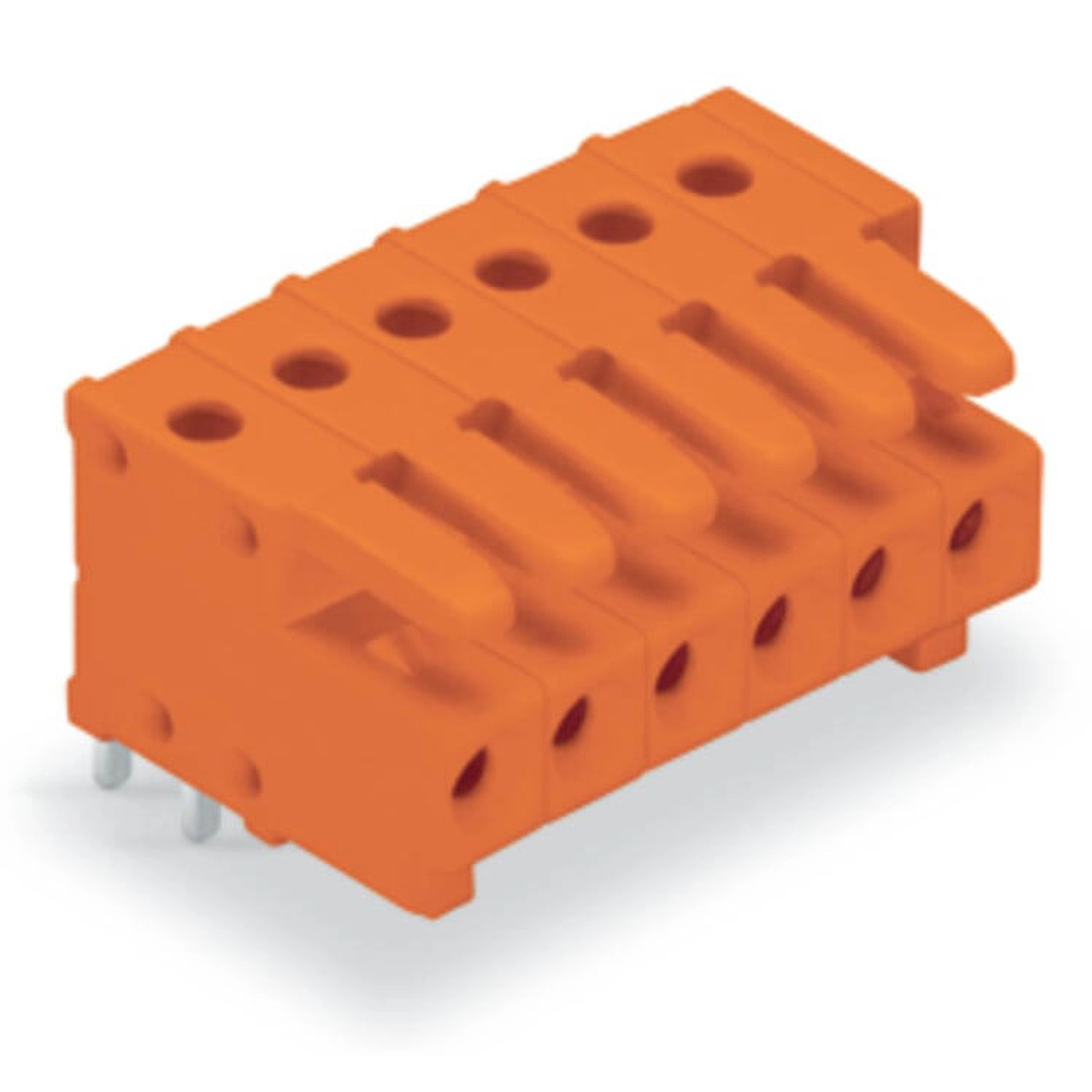

Anyacsatlakozó, 734-es sorozat, narancssárga. A Wago 734-564 csatlakozó egyszerű, hibamentes villamos szerelést tesz lehetővé. Méretei 16,74 x 14,3 x 14,65 mm (szélesség x magasság x mélység). Az érintkezőfelület ónozott. A nyomtatott áramköri csatlakozó forrasztása THT technológiával történik. 4 csatlakozási pont. Megbízható forrasztás a THT technológiának köszönhetően. Biztonságos és gyors szerelés. Lábtávolság: 3,81 mm. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 734-564 narancssárga, 4 pólusú döntött THT csatlakozóaljzat 3,81 mm lábtávolsággal készül. A forraszláb mérete 0,9 × 0,9 mm, hossza 3,8 mm. Az IEC/EN60664-1 szerinti névleges áram 10 A; a feszültségértéket a túlfeszültségi kategóriával és a szennyezettségi fokkal együtt kell figyelembe venni.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 4 |
|---|---|
| Összes csatlakozási pont száma | 4 |
| Összes potenciál száma | 4 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Érintkező típusa | Anyacsatlakozó/aljzat |
| Csatlakozó típusa | NYÁK-hoz; THT |
| Kivitel | Döntött |
| A NYÁK-hoz illesztés iránya | 0° |
| Forraszláb-elrendezés | Egy vonalban az anyacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|

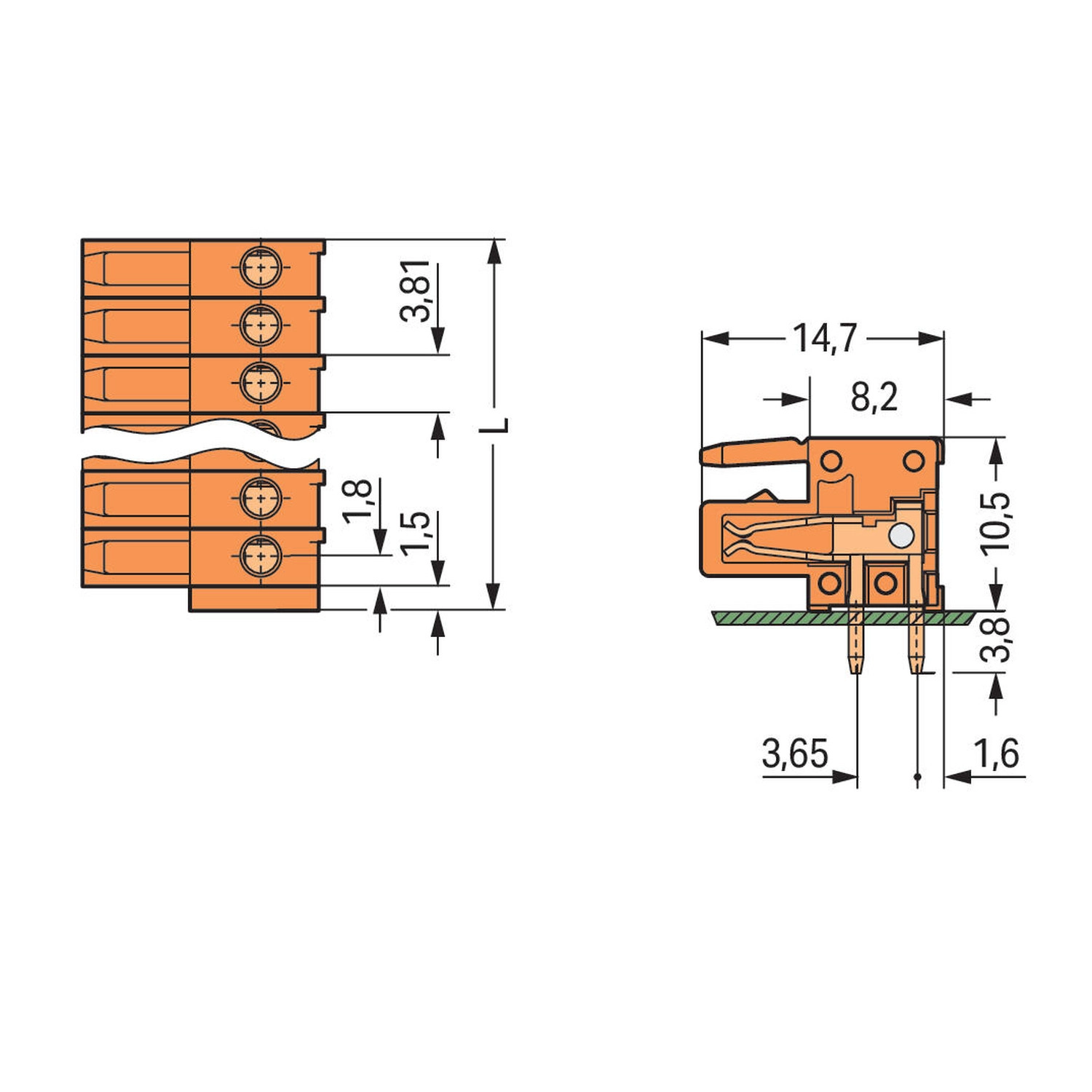

Méretek és NYÁK-csatlakozás
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 16,74 mm / 0,659 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Magasság a felülettől | 10,5 mm / 0,413 inch |
| Mélység | 14,65 mm / 0,577 inch |
| Forraszláb hossza | 3,8 mm |
| Forraszláb méretek | 0,9 x 0,9 mm |
| Furat átmérője és tűrése | 1,4 mm (+0,1 mm) |
| Rajzi L képlet | L = pólusszám × 3,81 mm + 1,5 mm = 16,74 mm |
| További rajzi részméretek | 1,8; 1,5; 8,2; 3,65; 1,6 mm |
| Mélység a táblázatban és a rajzon | A műszaki táblázat mélysége 14,65 mm, a rajzi részméret 14,7 mm. A két érték között 0,05 mm eltérés van; a konkrét NYÁK-kialakításhoz a gyártói rajz az irányadó. |

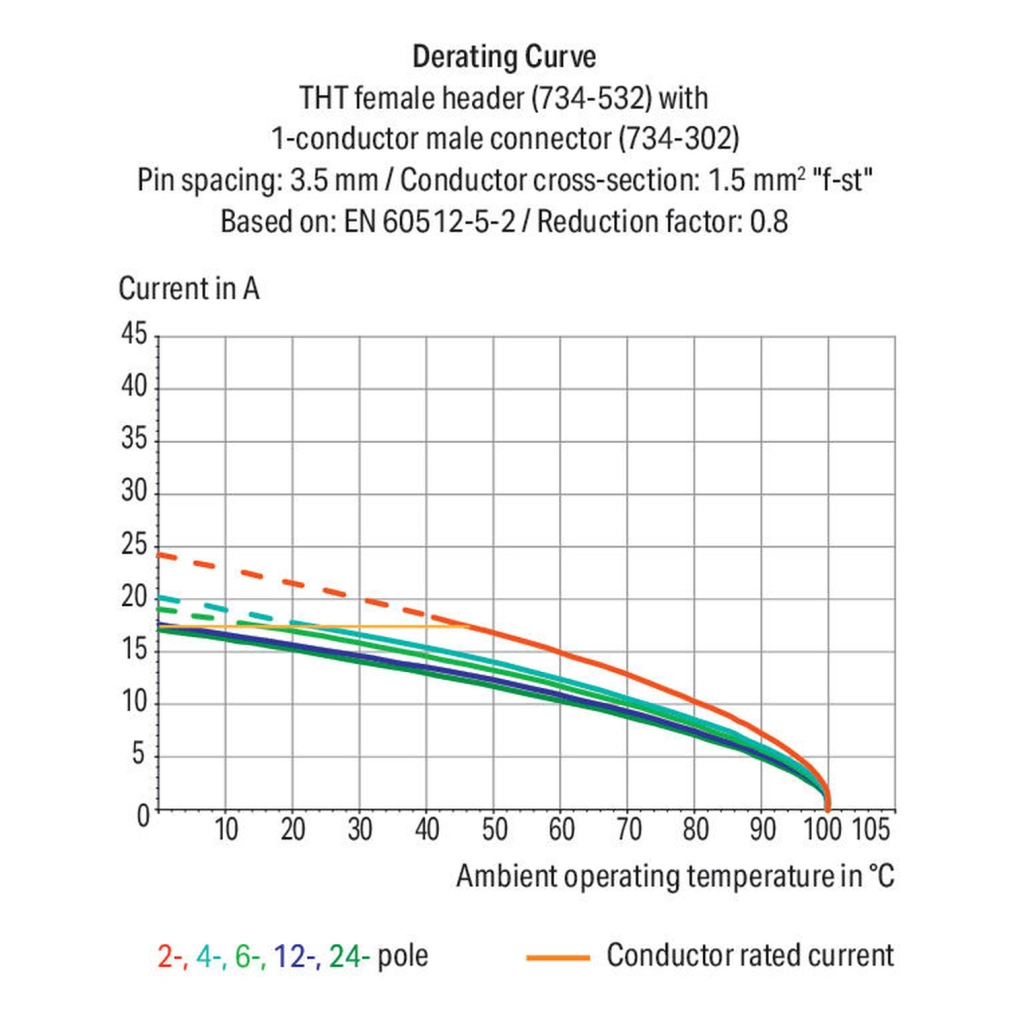

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-532 THT anyacsatlakozó és 734-302 egyvezetékes apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A görbe 3,5 mm lábtávolságú referencia-összeállításhoz tartozik, míg ez a termék 3,81 mm osztású. A saját névleges értékeket és az alkalmazási körülményeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,039 MJ |
| Tömeg | 2,5 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Rézötvözet |
Tanúsítványok
| CB | EN61984; NL-54190 |
|---|---|
| CSA | C22.2; 1465035 |
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csomagolás
| Mennyiség | 100 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a forraszláb mérete?
0,9 × 0,9 mm, 3,8 mm hosszúsággal.
Mekkora NYÁK-furat szerepel az adatlapon?
1,4 mm átmérőjű furat, +0,1 mm tűréssel.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
4
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-564
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
2,25 g/db
Cikkszám
4045454120900
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-564 THT csatlakozóaljzat, döntött, 3,81 mm lábtávolság, 4 pólusú, 0,9 x 0,9 mm forrasztótű, téves összedugás ellen védett, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-564 |
| GTIN / EAN | 4045454120900 |
| Terméktípus | döntött THT csatlakozóaljzat |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 4 |
|---|---|
| Összes csatlakozási pont száma | 4 |
| Összes potenciál száma | 4 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Érintkező típusa | Anyacsatlakozó/aljzat |
| Csatlakozó típusa | NYÁK-hoz; THT |
| Kivitel | Döntött |
| A NYÁK-hoz illesztés iránya | 0° |
| Forraszláb-elrendezés | Egy vonalban az anyacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek és NYÁK-csatlakozás
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 16,74 mm / 0,659 inch |
| Magasság | 14,3 mm / 0,563 inch |
| Magasság a felülettől | 10,5 mm / 0,413 inch |
| Mélység | 14,65 mm / 0,577 inch |
| Forraszláb hossza | 3,8 mm |
| Forraszláb méretek | 0,9 x 0,9 mm |
| Furat átmérője és tűrése | 1,4 mm (+0,1 mm) |
| Rajzi L képlet | L = pólusszám × 3,81 mm + 1,5 mm = 16,74 mm |
| További rajzi részméretek | 1,8; 1,5; 8,2; 3,65; 1,6 mm |
| Mélység a táblázatban és a rajzon | A műszaki táblázat mélysége 14,65 mm, a rajzi részméret 14,7 mm. A két érték között 0,05 mm eltérés van; a konkrét NYÁK-kialakításhoz a gyártói rajz az irányadó. |

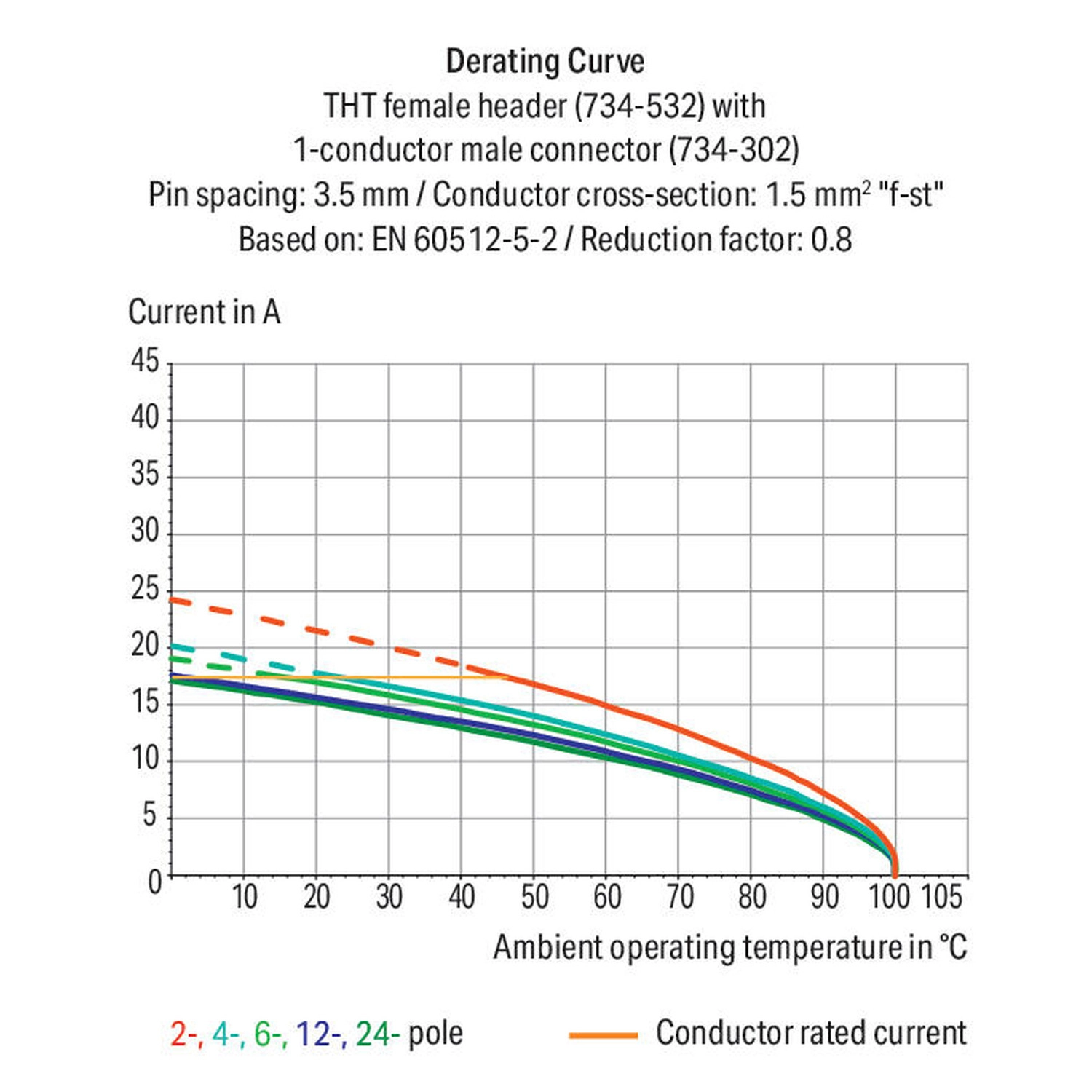

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-532 THT anyacsatlakozó és 734-302 egyvezetékes apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A görbe 3,5 mm lábtávolságú referencia-összeállításhoz tartozik, míg ez a termék 3,81 mm osztású. A saját névleges értékeket és az alkalmazási körülményeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,039 MJ |
| Tömeg | 2,5 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Rézötvözet |
Tanúsítványok
| CB | EN61984; NL-54190 |
|---|---|
| CSA | C22.2; 1465035 |
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csomagolás
| Mennyiség | 100 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-02 |
| eCl@ss 9.0 | 27-44-04-02 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.07. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
