Wago 734-438 THT kétemeletes apacsatlakozó, döntött, 1,0 x 1,0 mm forrasztótű, 3,81 mm lábtávolság, 16 pólusú, téves összedugás ellen védett, narancssárga
RRP:2 727 Ft/db
2 112 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 969 Ft/db
nettó 1 550 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

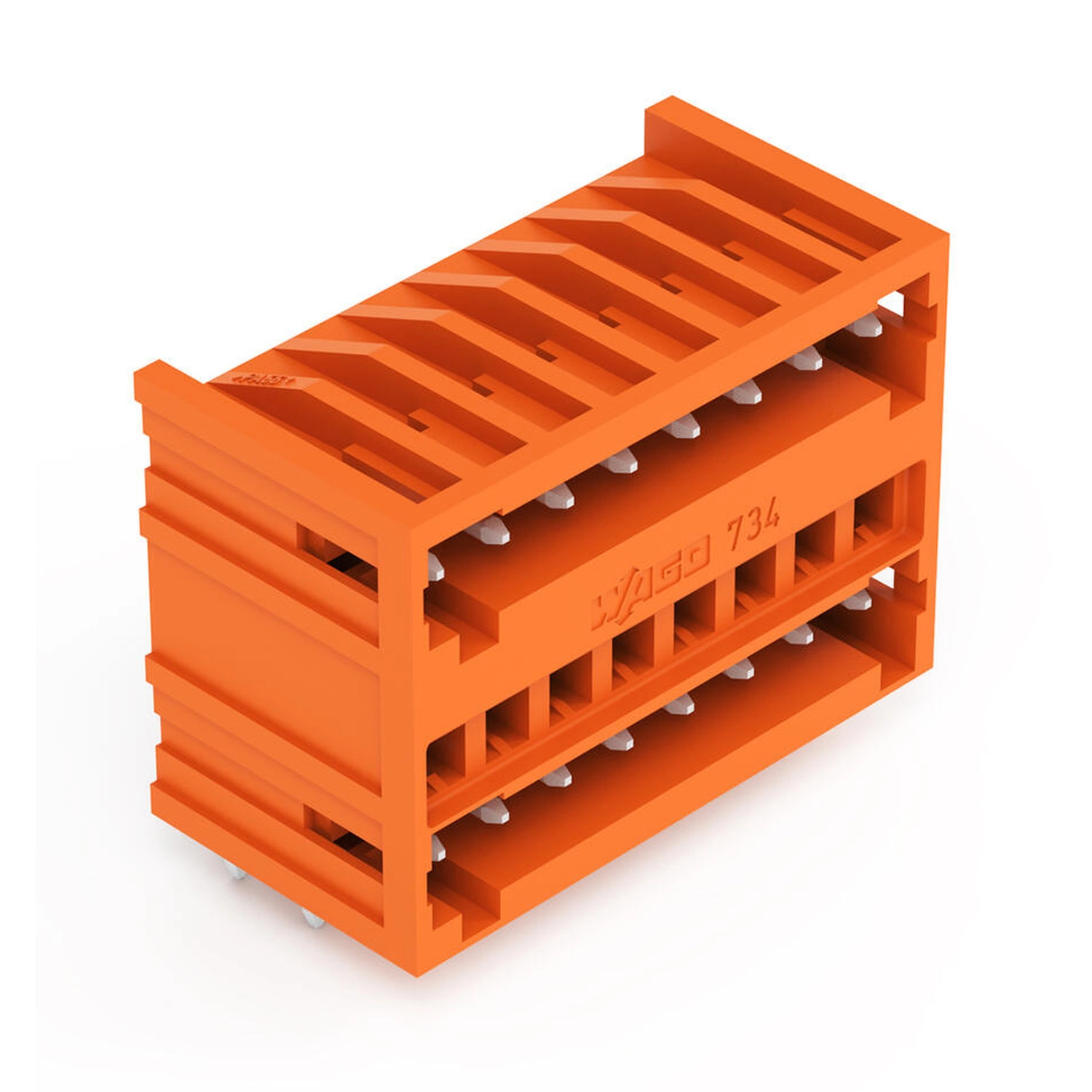

Apacsatlakozó, 734-es sorozat, 3,81 mm lábtávolsággal. A Wago 734-438 csatlakozó egyszerű, hibamentes villamos szerelést tesz lehetővé. Méretei 32,57 x 26,6 x 16,8 mm (szélesség x magasság x mélység). Az érintkezőfelület ónozott. A nyomtatott áramköri csatlakozó forrasztása THT technológiával történik.
A Wago 734-438 narancssárga, 16 pólusú kétemeletes, döntött THT apacsatlakozó 3,81 mm lábtávolsággal készül. Két szintet és összesen 16 potenciált biztosít, a forraszláb mérete 1 × 1 mm. Az IEC/EN60664-1 szerinti névleges áram 10 A; a feszültségértéket a túlfeszültségi kategóriával és a szennyezettségi fokkal együtt kell figyelembe venni.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 16 |
|---|---|
| Összes potenciál száma | 16 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 2 |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozó típusa | NYÁK-hoz; THT |
| Kivitel | Döntött |
| A NYÁK-hoz illesztés iránya | 0° |
| Forraszláb-elrendezés | Egy vonalban az apacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek és NYÁK-csatlakozás
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 32,57 mm / 1,282 inch |
| Magasság | 26,6 mm / 1,047 inch |
| Magasság a felülettől | 23 mm / 0,906 inch |
| Mélység | 16,8 mm / 0,661 inch |
| Forraszláb hossza | 3,6 mm |
| Forraszláb méretek | 1 x 1 mm |
| Furat átmérője és tűrése | 1,4 mm (+0,1 mm) |

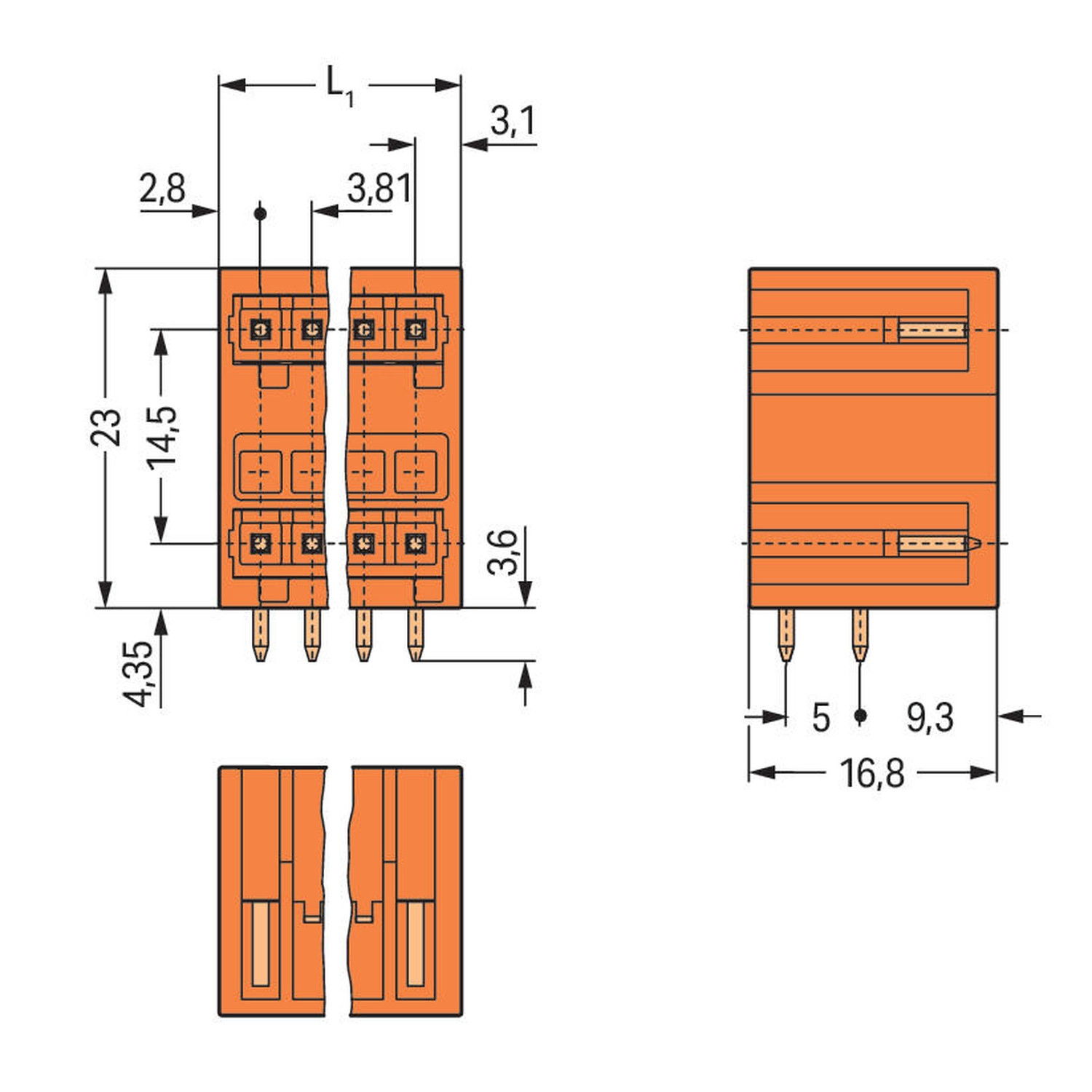

| Rajzi L1 képlet | L1 = (pólusszám / 2 − 1) × 3,81 mm + 5,9 mm = 32,57 mm |
| További rajzi részméretek | 2,8; 3,1; 14,5; 4,35; 5; 9,3 mm |

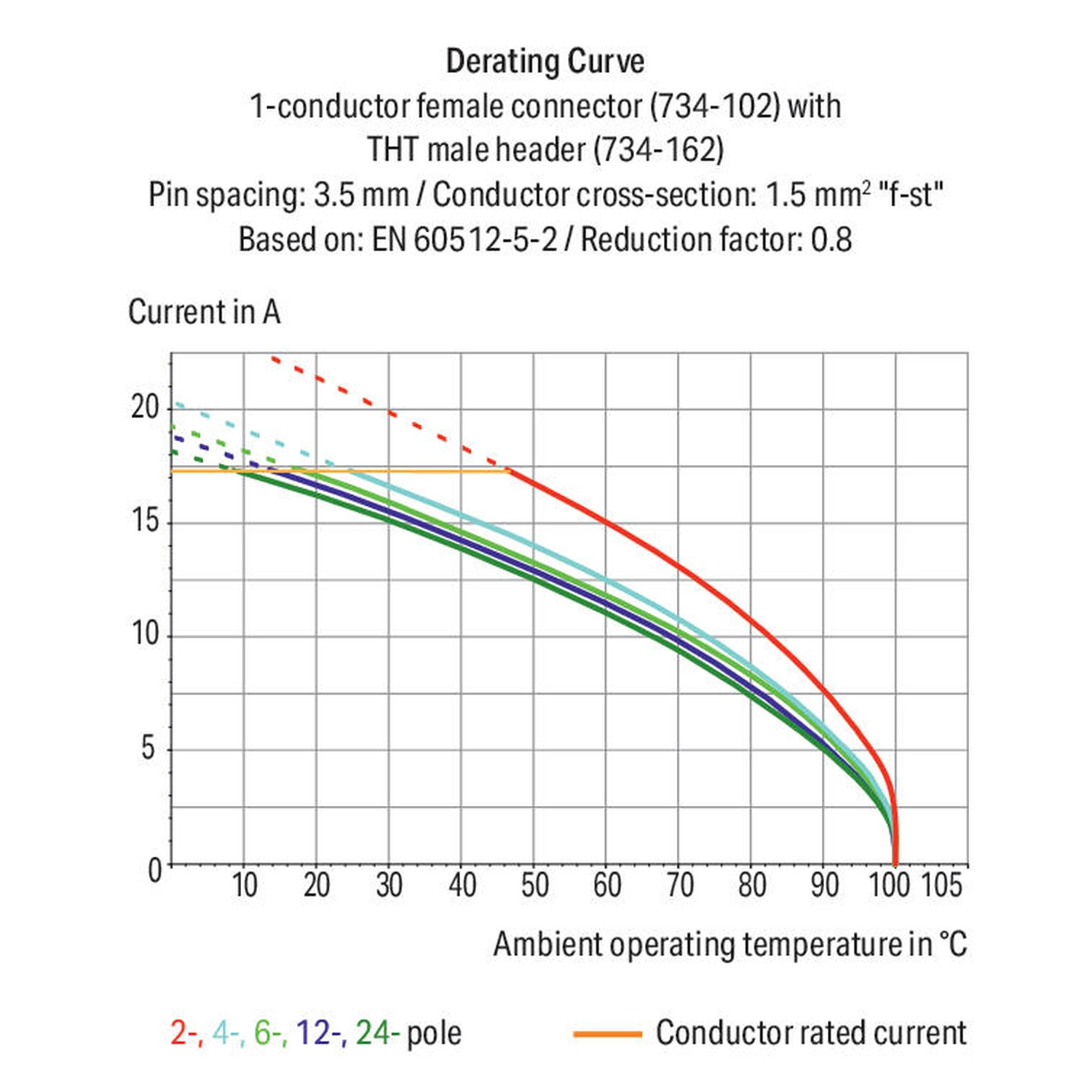

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-102 egyvezetékes anyacsatlakozó és 734-162 THT apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A görbe 3,5 mm lábtávolságú referencia-összeállításhoz tartozik, míg ez a termék 3,81 mm osztású. A saját névleges értékeket és az alkalmazási körülményeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,158 MJ |
| Tömeg | 9,6 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Tanúsítványok
| CB | EN61984; NL-54190 |
|---|---|
| CSA | C22.2; 1465035 |
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csatlakozó ellendarabok
| 734-208 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
|---|
Ellendarab és kétemeletes kivitel
| Pólusszámok feltétele | A kétemeletes 734-438 saját pólusszáma 16, a gyártó által felsorolt 734-208 ellendarab 8 pólusú. Az ellendarab adata nem módosítja a kétemeletes csatlakozó saját pólusszámát. |
|---|
Opcionális kiegészítők
| 734-400 | Kódoló kulcs; a felső szint alá rögzíthető; világosszürke |
|---|---|
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-159 | Kódoló kulcs; a felső szintre rögzíthető; fekete |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a forraszláb mérete?
1 × 1 mm, 3,6 mm hosszúsággal.
Mekkora NYÁK-furat szerepel az adatlapon?
1,4 mm átmérőjű furat, +0,1 mm tűréssel.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
16
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-438
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,56 g/db
Cikkszám
4044918873253
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-438 THT kétemeletes apacsatlakozó, döntött, 1,0 x 1,0 mm forrasztótű, 3,81 mm lábtávolság, 16 pólusú, téves összedugás ellen védett, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-438 |
| GTIN / EAN | 4044918873253 |
| Terméktípus | kétemeletes, döntött THT apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 16 |
|---|---|
| Összes potenciál száma | 16 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 2 |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozó típusa | NYÁK-hoz; THT |
| Kivitel | Döntött |
| A NYÁK-hoz illesztés iránya | 0° |
| Forraszláb-elrendezés | Egy vonalban az apacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek és NYÁK-csatlakozás
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 32,57 mm / 1,282 inch |
| Magasság | 26,6 mm / 1,047 inch |
| Magasság a felülettől | 23 mm / 0,906 inch |
| Mélység | 16,8 mm / 0,661 inch |
| Forraszláb hossza | 3,6 mm |
| Forraszláb méretek | 1 x 1 mm |
| Furat átmérője és tűrése | 1,4 mm (+0,1 mm) |
| Rajzi L1 képlet | L1 = (pólusszám / 2 − 1) × 3,81 mm + 5,9 mm = 32,57 mm |
| További rajzi részméretek | 2,8; 3,1; 14,5; 4,35; 5; 9,3 mm |
Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-102 egyvezetékes anyacsatlakozó és 734-162 THT apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A görbe 3,5 mm lábtávolságú referencia-összeállításhoz tartozik, míg ez a termék 3,81 mm osztású. A saját névleges értékeket és az alkalmazási körülményeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,158 MJ |
| Tömeg | 9,6 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Tanúsítványok
| CB | EN61984; NL-54190 |
|---|---|
| CSA | C22.2; 1465035 |
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1977; E45171 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-02 |
| eCl@ss 9.0 | 27-44-04-02 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.05. |
|---|
Csatlakozó ellendarabok
| 734-208 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
|---|
Ellendarab és kétemeletes kivitel
| Pólusszámok feltétele | A kétemeletes 734-438 saját pólusszáma 16, a gyártó által felsorolt 734-208 ellendarab 8 pólusú. Az ellendarab adata nem módosítja a kétemeletes csatlakozó saját pólusszámát. |
|---|
Opcionális kiegészítők
| 734-400 | Kódoló kulcs; a felső szint alá rögzíthető; világosszürke |
|---|---|
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-159 | Kódoló kulcs; a felső szintre rögzíthető; fekete |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
