Wago 734-338 apacsatlakozó, 8 pólusú, 1,5 mm², 3,81 mm, narancssárga
RRP:2 788 Ft/db
2 161 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 015 Ft/db
nettó 1 587 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

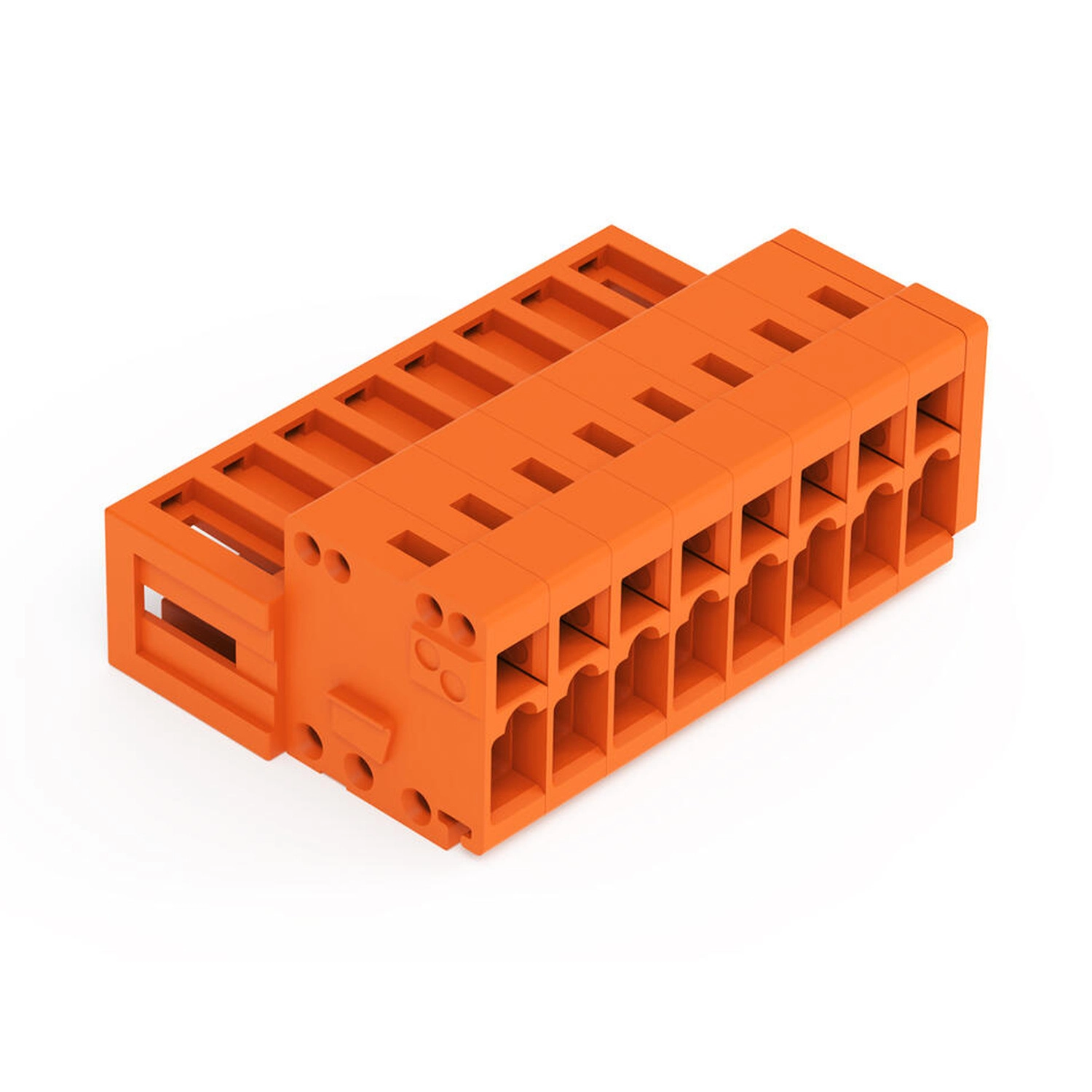

Apacsatlakozó, 734-es sorozat, CAGE CLAMP®. A Wago 734-338 apacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 32,57 × 13,4 × 22,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². Az érintkezőfelületek ónozottak.
A Wago 734-338 narancssárga, 8 pólusú apacsatlakozó CAGE CLAMP® csatlakozással, 1,5 mm² névleges keresztmetszettel és 3,81 mm lábtávolsággal készül. A csupaszolási hossz 6–7 mm, az IEC/EN60664-1 szerinti névleges áram 10 A. Az 1,5 mm²-es vezetékek bekötésénél a szigetelési átmérő korlátozását is figyelembe kell venni.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és vezetékhatárok
| Pólusszám | 8 |
|---|---|
| Összes csatlakozási pont száma | 8 |
| Összes potenciál száma | 8 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Szigetelési átmérő korlátozása | Az 1,5 mm² keresztmetszetű vezeték beköthető, de a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Vezetékbekötés iránya az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 32,57 mm / 1,282 inch |
| Magasság | 13,4 mm / 0,528 inch |
| Mélység | 22,3 mm / 0,878 inch |

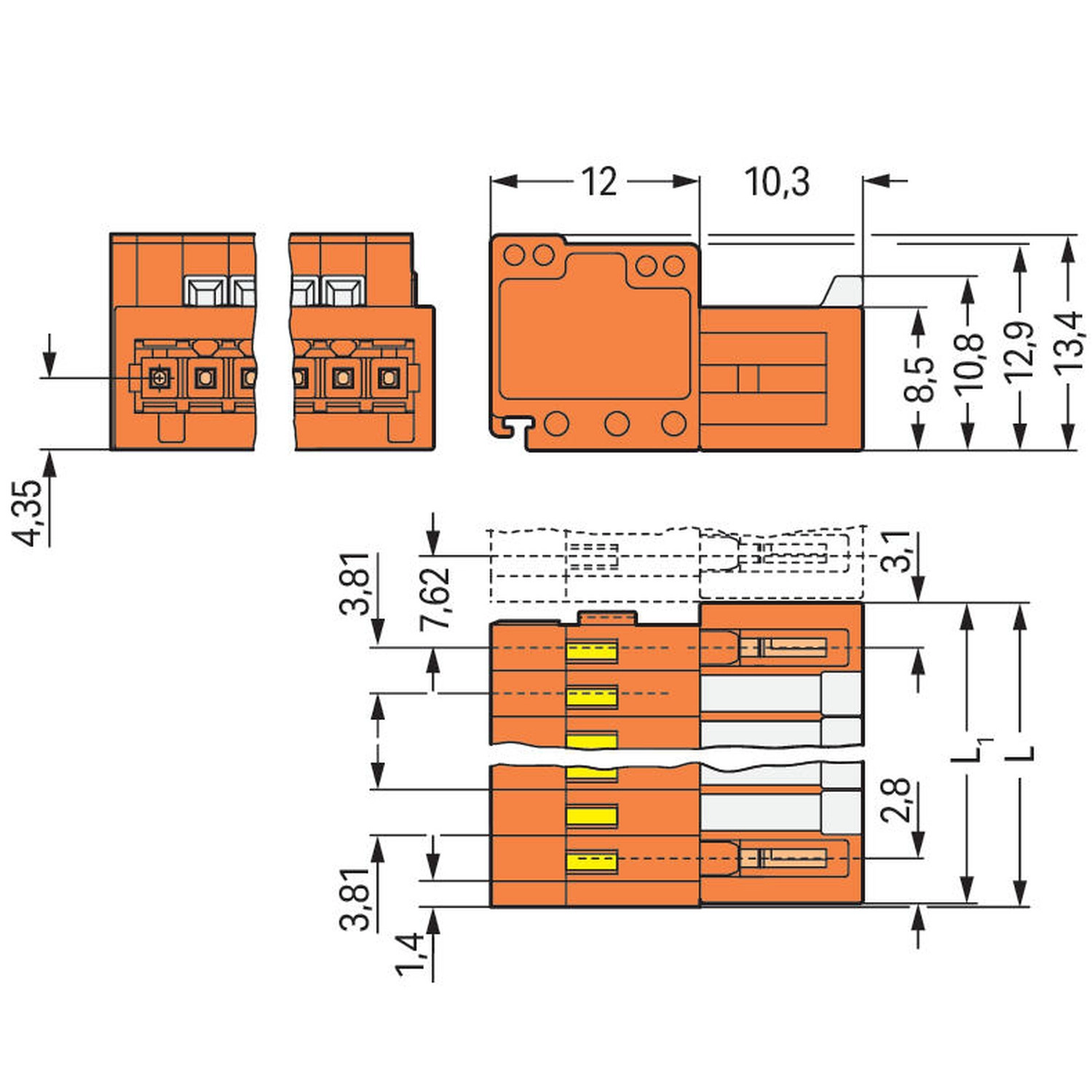

| Rajzi L képlet | L = (pólusszám − 1) × 3,81 mm + 5,9 mm + 0,45 mm = 33,02 mm |
| Rajzi L1 képlet | L1 = L − 0,45 mm = 32,57 mm |
| Mérettáblázat és rajzi képlet eltérése | A szélesség a mérettáblázatban 32,57 mm; az L képlet eredménye 33,02 mm. A különbség 0,45 mm; a táblázati szélesség az L1 értékével egyezik meg. A beépítési méretet a konkrét összeállítás gyári rajza szerint kell tisztázni. |
| További rajzi részméretek | 12; 10,3; 8,5; 10,8; 12,9; 13,4; 4,35; 7,62; 3,1; 2,8; 1,4 mm |
Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-102 egyvezetékes anyacsatlakozó és 734-302 egyvezetékes apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |

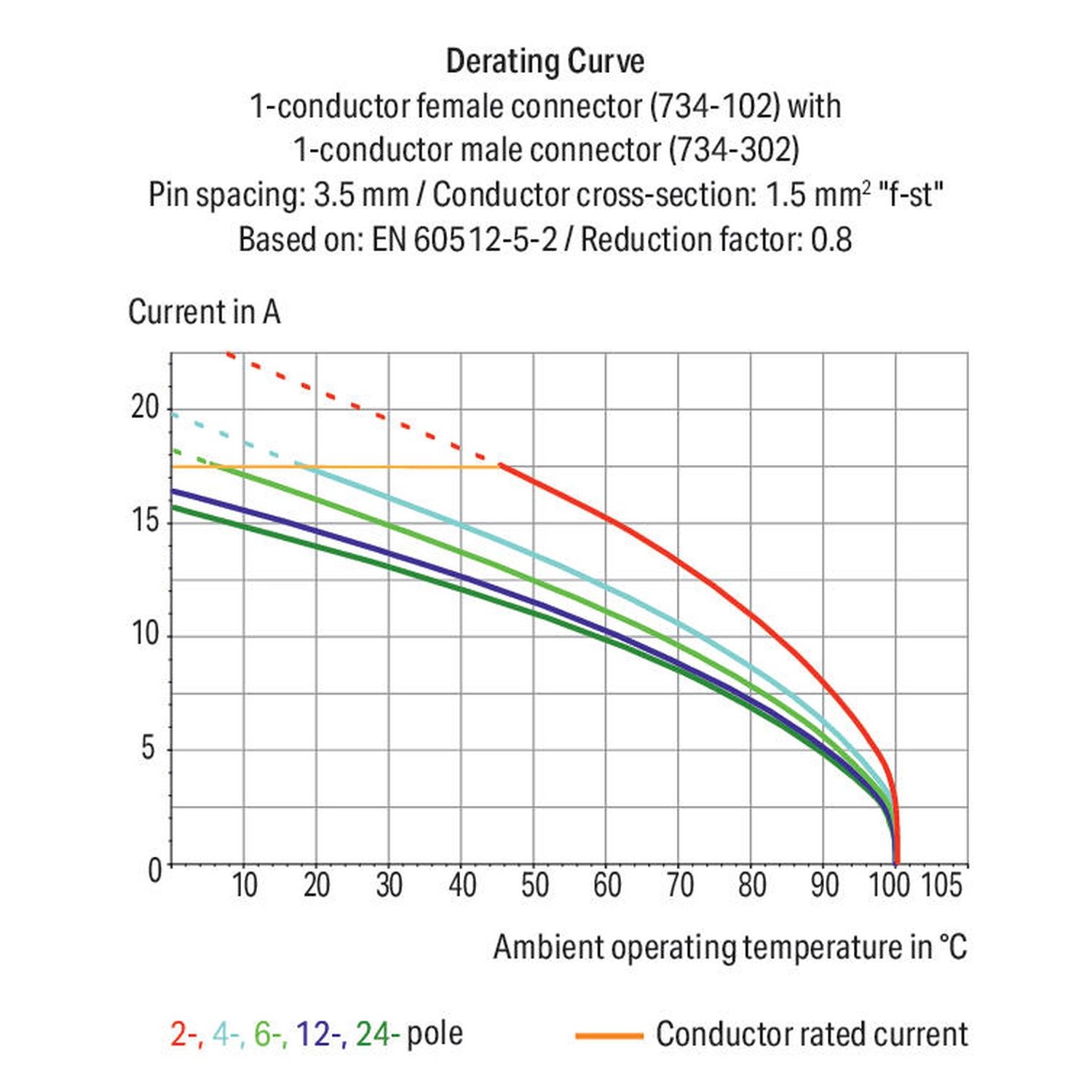

| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje; a saját szabványonkénti névleges értékeket és környezeti feltételeket külön figyelembe kell venni. Ez a termék 3,81 mm osztású, a görbe 3,5 mm-es referencia-összeállításhoz tartozik. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 7,5 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | EN61984; NL-54190 |
|---|---|
| KEMA/KEUR | EN61984; 71-105522 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| LR | IEC61984; 96/20035 (E5) |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 734-208/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Bepattintható szerelőlábbal; narancssárga |
|---|---|
| 734-208 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
| 734-208/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; narancssárga |
| 2734-208 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
| 2734-208/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; narancssárga |
| 2734-208/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; szorítóbilincs; narancssárga |
| 734-568 | THT csatlakozóaljzat; döntött; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-568/037-000 | THT csatlakozóaljzat; döntött; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Rögzítőfül (kar); 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-508 | THT csatlakozóaljzat; egyenes; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-508/037-000 | THT csatlakozóaljzat; egyenes; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Rögzítőfül (kar); 0,9 x 0,9 mm-es forraszláb; narancssárga |
Opcionális kiegészítők
| 734-420 | Borítás apacsatlakozóknak; 734-es sorozatnak; IP20-védelem; fekete |
|---|---|
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI-és MIDIhez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-638 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,81 mm lábtávolság; 8 pólusú; narancssárga |
| 734-228 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; 3,81 mm lábtávolság; narancssárga |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
6–7 mm.
Mekkora csavarhúzóval működtethető?
2,5 × 0,4 mm-es csavarhúzóval, párhuzamos vagy merőleges működtetési irányban.
Mire figyelj 1,5 mm²-es vezetéknél?
Az 1,5 mm² keresztmetszetű vezeték beköthető, de a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
8
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-338
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,14 g/db
Cikkszám
4044918513913
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-338 apacsatlakozó, 8 pólusú, 1,5 mm², 3,81 mm, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-338 |
| GTIN / EAN | 4044918513913 |
| Terméktípus | 3,81 mm osztású CAGE CLAMP® apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 10 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs megadott érték. |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs megadott érték. |
Csatlakozás és vezetékhatárok
| Pólusszám | 8 |
|---|---|
| Összes csatlakozási pont száma | 8 |
| Összes potenciál száma | 8 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Névleges keresztmetszet | 1,5 mm² |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Szigetelési átmérő korlátozása | Az 1,5 mm² keresztmetszetű vezeték beköthető, de a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Vezetékbekötés iránya az illesztéshez képest | 0° |
| Érintkező típusa | Apacsatlakozó/dugó; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 32,57 mm / 1,282 inch |
| Magasság | 13,4 mm / 0,528 inch |
| Mélység | 22,3 mm / 0,878 inch |
| Rajzi L képlet | L = (pólusszám − 1) × 3,81 mm + 5,9 mm + 0,45 mm = 33,02 mm |
| Rajzi L1 képlet | L1 = L − 0,45 mm = 32,57 mm |
| Mérettáblázat és rajzi képlet eltérése | A szélesség a mérettáblázatban 32,57 mm; az L képlet eredménye 33,02 mm. A különbség 0,45 mm; a táblázati szélesség az L1 értékével egyezik meg. A beépítési méretet a konkrét összeállítás gyári rajza szerint kell tisztázni. |
| További rajzi részméretek | 12; 10,3; 8,5; 10,8; 12,9; 13,4; 4,35; 7,62; 3,1; 2,8; 1,4 mm |
Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 734-102 egyvezetékes anyacsatlakozó és 734-302 egyvezetékes apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² tömör vezeték |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12; 24 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje; a saját szabványonkénti névleges értékeket és környezeti feltételeket külön figyelembe kell venni. Ez a termék 3,81 mm osztású, a görbe 3,5 mm-es referencia-összeállításhoz tartozik. |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 7,5 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CB | EN61984; NL-54190 |
|---|---|
| KEMA/KEUR | EN61984; 71-105522 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| LR | IEC61984; 96/20035 (E5) |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 734-208/008-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Bepattintható szerelőlábbal; narancssárga |
|---|---|
| 734-208 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
| 734-208/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; narancssárga |
| 2734-208 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; narancssárga |
| 2734-208/037-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; narancssárga |
| 2734-208/031-000 | 1 vezetékes anyacsatlakozó; nyomógomb; Push-in CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; szorítóbilincs; narancssárga |
| 734-568 | THT csatlakozóaljzat; döntött; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-568/037-000 | THT csatlakozóaljzat; döntött; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Rögzítőfül (kar); 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-508 | THT csatlakozóaljzat; egyenes; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; 0,9 x 0,9 mm-es forraszláb; narancssárga |
| 734-508/037-000 | THT csatlakozóaljzat; egyenes; 3,81 mm lábtávolság; 8 pólusú; 100%-ig védett a hibás bekötés ellen; Rögzítőfül (kar); 0,9 x 0,9 mm-es forraszláb; narancssárga |
Opcionális kiegészítők
| 734-420 | Borítás apacsatlakozóknak; 734-es sorozatnak; IP20-védelem; fekete |
|---|---|
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI-és MIDIhez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; jelölt; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; jelölt; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; jelölt; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-638 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,81 mm lábtávolság; 8 pólusú; narancssárga |
| 734-228 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; 3,81 mm lábtávolság; narancssárga |
Csomagolás
| Mennyiség | 50 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.17. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 734-338 apacsatlakozó, 8 pólusú, 1,5 mm², 3,81 mm, narancssárga használati útmutató
Biztonság és vezeték-előkészítés
Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt.
A csupaszolási hossz 6–7 mm. Tömör és finom elemi szálas vezeték: 0,08–1,5 mm²; szigetelt vagy szigeteletlen érvéghüvellyel: 0,25–1,5 mm². Az 1,5 mm² keresztmetszetű vezeték beköthető, de a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba.
Vezeték bekötése
A vezetéket 210-251 vagy 210-250 működtetőszerszámmal helyezheted a CAGE CLAMP® egységbe. A 2,5 × 0,4 mm-es csavarhúzóval történő működtetés a vezeték bekötésének irányával párhuzamosan és arra merőlegesen is történhet. A 734-191 működtetőkar szintén használható a vezeték behelyezéséhez.
Ellenőrzés
A CAGE CLAMP® csatlakozás érintéses kontaktusa 1 mm átmérőjű 735-500 vizsgálódugóval ellenőrizhető. A vizsgálódugó határértékei: 30 V AC / 60 V DC, CAT0, 1 A.
Jelölés
Közvetlen jelölés vagy öntapadós jelölőszalag használható.
