Wago 734-203/037-000 anyacsatlakozó, 3 pólusú, 1,5 mm², 3,81 mm, narancssárga
RRP:1 330 Ft/db
1 031 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
961 Ft/db
nettó 757 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

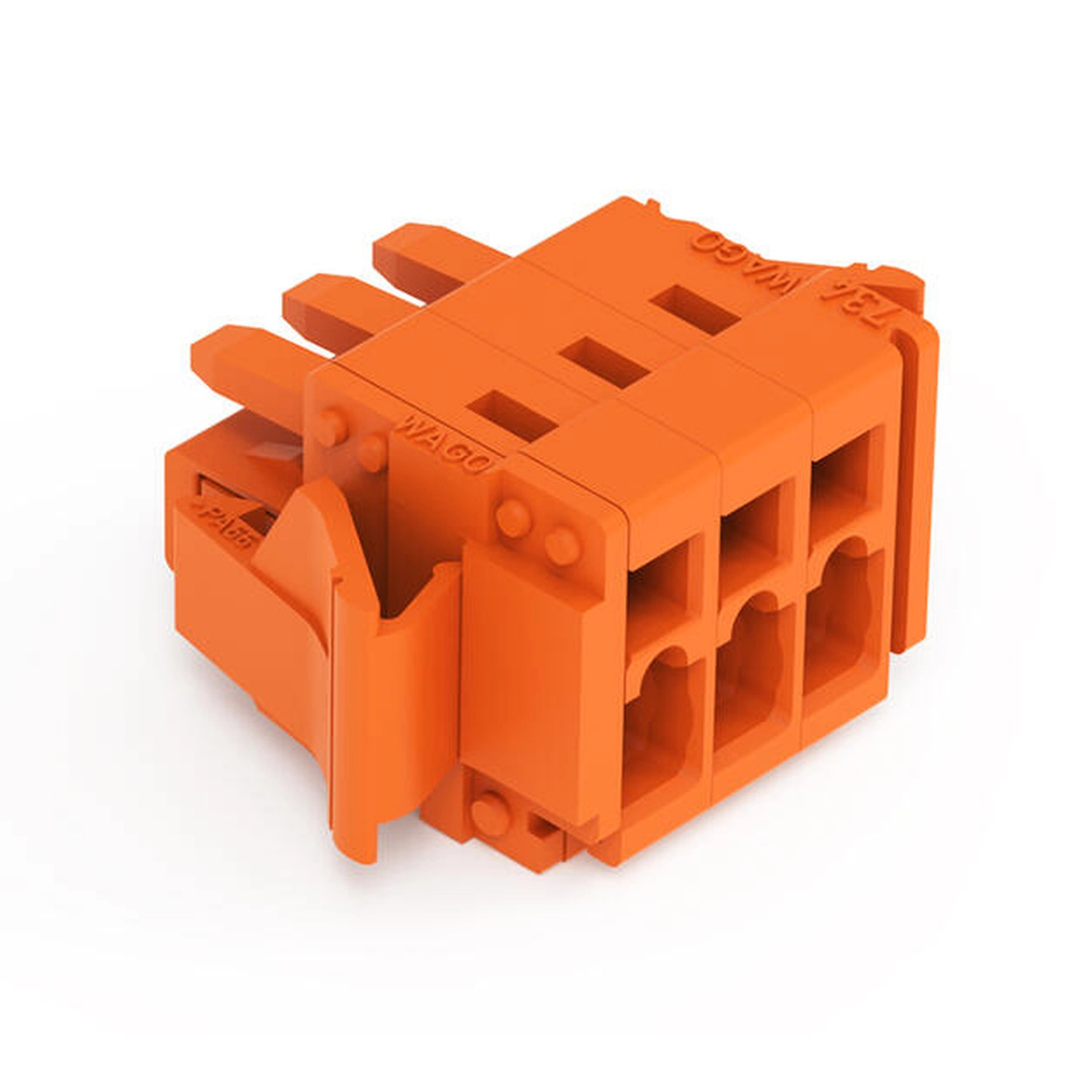

Anyacsatlakozó, 734-es sorozat, narancssárga. A Wago 734-203/037-000 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 23,23 × 13,4 × 18,6 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². Az érintkezőfelületek ónozottak. Kezelőszerszámos működtetés. Kompakt méretek. 3 csatlakozási pont. Biztonságos és gyors szerelés. Széles alkalmazási kör a 0,08–1,5 mm² vezető-keresztmetszeti tartománynak köszönhetően.
A Wago 734-203/037-000 narancssárga, 3 pólusú CAGE CLAMP® anyacsatlakozó oldalsó zárófülekkel és reteszes rögzítéssel készül. Névleges keresztmetszete 1,5 mm², lábtávolsága 3,81 mm. Tömör és finom elemi szálas vezetékből 0,08–1,5 mm² csatlakoztatható. A teljes szélessége 23,23 mm.

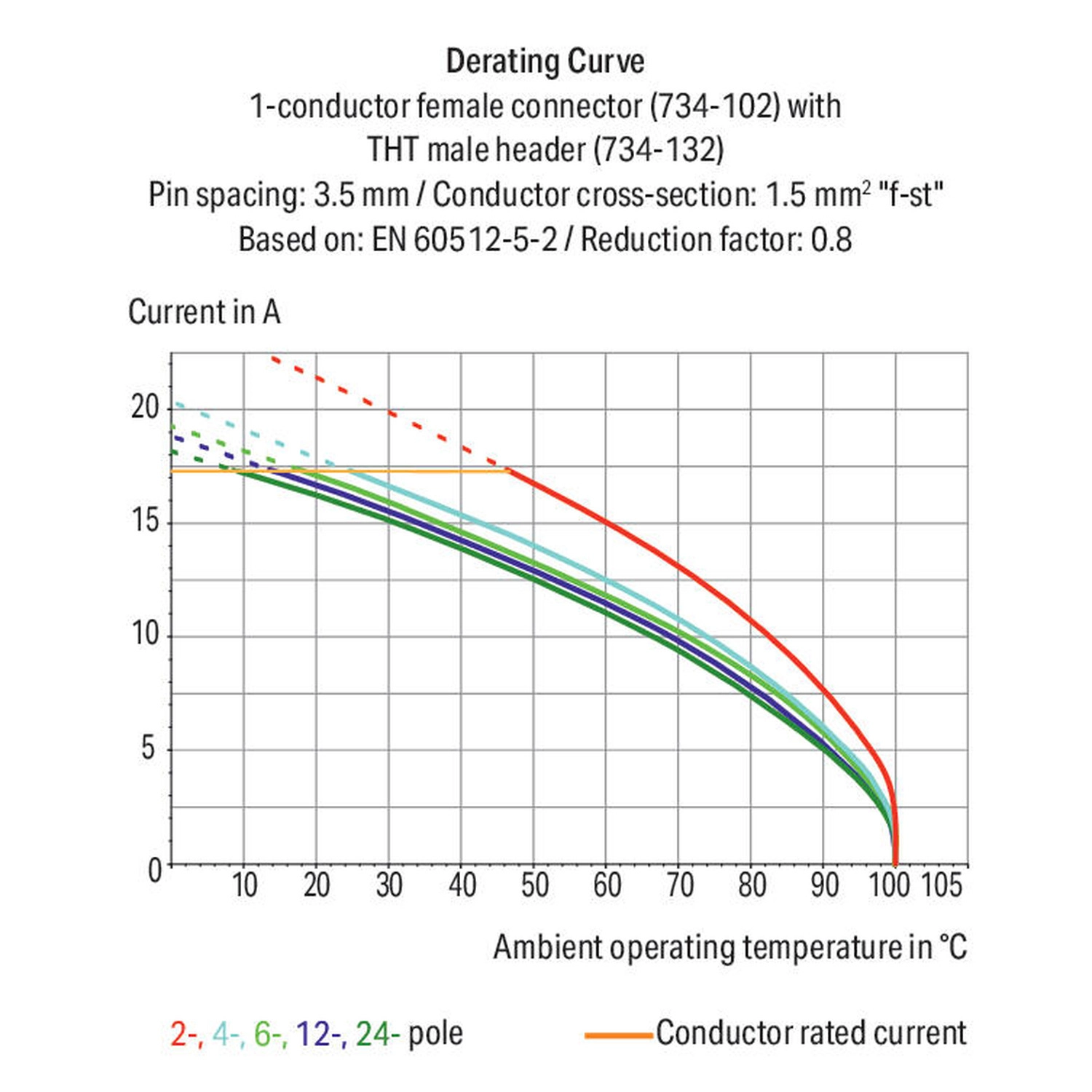

Villamos névleges adatok
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 1,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékszigetelési korlátozás | 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Kialakítás | Oldalsó zárófülekkel |
| Dugaszolható csatlakozás rögzítése | Retesz |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|---|
| Érvéghüvely szükségessége | Az érvéghüvely nem kötelező; a vezetéktípushoz tartozó keresztmetszeti határok érvényesek. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |

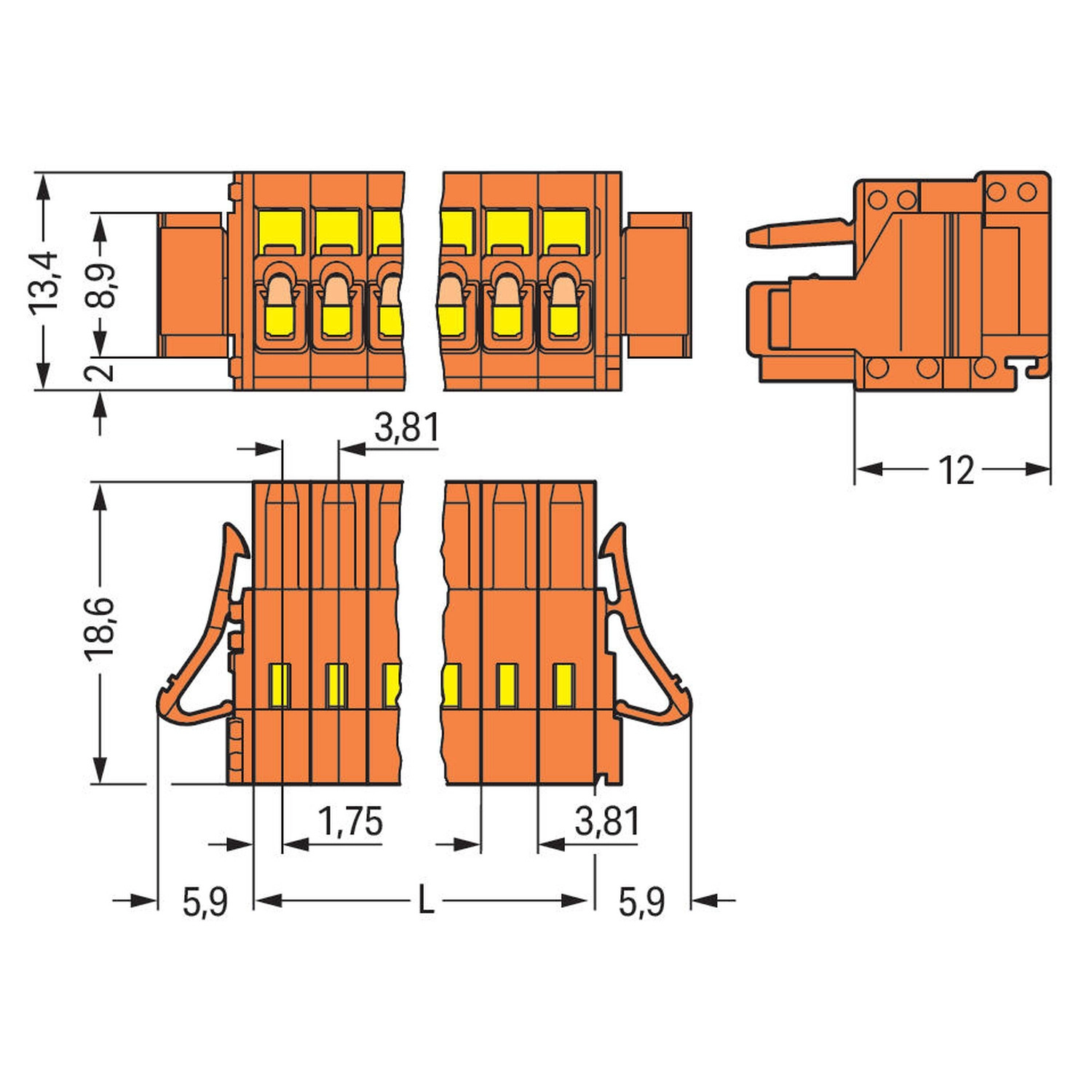

Méretek és oldalsó zárófülek
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 23,23 mm / 0,915 inch |
| Magasság | 13,4 mm / 0,528 inch |
| Mélység | 18,6 mm / 0,732 inch |
| Rajzi L méret | L = pólusszám × lábtávolság |
| Teljes szélesség és L viszonya | A teljes szélesség az L méreten felül kétoldalt 5,9–5,9 mm-t tartalmaz. |
| További rajzi részméretek | 12 mm; 8,9 mm; 2 mm; 1,75 mm |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 3,1 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Tanúsítványok és jóváhagyások
| CSA | C22.2; 1465035 |
|---|---|
| UL | UL1977; E45171 |
| UR | UL1059; E45172 |
| BV | IEC60998; 11915/D0 BV |
Csatlakozó ellendarabok
| 734-333 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; 1,50 mm²; narancssárga |
|---|---|
| 734-263 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
| 734-233 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 734-671 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 8 darab/szalag; világosszürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ónozott |
| 216-141 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-142 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-143 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-144 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 734-231 | Működtetőszerszám; fekete |
| 210-251 | Működtetőszerszám; MCS MICRO- és MINI-hez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI- és MIDI-hez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 734-230 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-633 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
| 734-227 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,81 mm lábtávolság; narancssárga |
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a csatlakozó rögzítése?
Reteszes, oldalsó zárófülekkel.
Mekkora a csupaszolási hossz?
6–7 mm.
Terhelés alatt bontható?
Nem. Nem rendelkezik megszakítóképességgel; a teljes biztonsági feltételeket be kell tartani.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-203/037-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,11 g/db
Cikkszám
4044918497251
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-203/037-000 anyacsatlakozó, 3 pólusú, 1,5 mm², 3,81 mm, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-203/037-000 |
| GTIN / EAN | 4044918497251 |
| Terméktípus | Oldalsó zárófüles CAGE CLAMP anyacsatlakozó |
Villamos névleges adatok
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 3 |
|---|---|
| Összes csatlakozási pont száma | 3 |
| Összes potenciál száma | 3 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 1,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékszigetelési korlátozás | 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Kialakítás | Oldalsó zárófülekkel |
| Dugaszolható csatlakozás rögzítése | Retesz |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|---|
| Érvéghüvely szükségessége | Az érvéghüvely nem kötelező; a vezetéktípushoz tartozó keresztmetszeti határok érvényesek. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Méretek és oldalsó zárófülek
| Lábtávolság | 3,81 mm / 0,15 inch |
|---|---|
| Szélesség | 23,23 mm / 0,915 inch |
| Magasság | 13,4 mm / 0,528 inch |
| Mélység | 18,6 mm / 0,732 inch |
| Rajzi L méret | L = pólusszám × lábtávolság |
| Teljes szélesség és L viszonya | A teljes szélesség az L méreten felül kétoldalt 5,9–5,9 mm-t tartalmaz. |
| További rajzi részméretek | 12 mm; 8,9 mm; 2 mm; 1,75 mm |
Anyagok és környezeti feltételek
| Szín | narancssárga |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 3,1 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Tanúsítványok és jóváhagyások
| CSA | C22.2; 1465035 |
|---|---|
| UL | UL1977; E45171 |
| UR | UL1059; E45172 |
| BV | IEC60998; 11915/D0 BV |
Csatlakozó ellendarabok
| 734-333 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,81 mm lábtávolság; 3 pólusú; 100%-ig védett a hibás bekötés ellen; 1,50 mm²; narancssárga |
|---|---|
| 734-263 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; döntött; 100%-ig védett a hibás bekötés ellen; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
| 734-233 | THR csatlakozódugó; 1,0 x 1,0 mm-es forraszláb; egyenes; 100%-ig védett a hibás bekötés ellen; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 734-671 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 8 darab/szalag; világosszürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG24; szigeteletlen; elektro-ónozott |
| 216-141 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-142 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-143 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-144 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 1/08.92 rész; ezüstszínű |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 734-231 | Működtetőszerszám; fekete |
| 210-251 | Működtetőszerszám; MCS MICRO- és MINI-hez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI- és MIDI-hez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 734-230 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 734-633 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,81 mm lábtávolság; 3 pólusú; narancssárga |
| 734-227 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,81 mm lábtávolság; narancssárga |
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| eCl@ss 10.0 | 27-44-03-09 |
|---|---|
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 8.0 | EC002638 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.03.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 734-203/037-000 anyacsatlakozó, 3 pólusú, 1,5 mm², 3,81 mm, narancssárga használati útmutató
Biztonsági feltételek
Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt.
Vezeték előkészítése
A vezetéket 6–7 mm hosszan csupaszold. Tömör és finom elemi szálas vezetékhez a tartomány 0,08–1,5 mm² / 28–14 AWG; szigetelt vagy szigeteletlen érvéghüvellyel 0,25–1,5 mm². 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba.
Vezeték csatlakoztatása
A CAGE CLAMP® csatlakozást 2,5 × 0,4 mm-es csavarhúzóval működtetheted, a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen. A vezeték behelyezéséhez a 734-191 működtetőkar, illetve a 210-251 vagy 210-250 működtetőszerszám is használható.
Kódolás
Az anyacsatlakozót a kódolóláb vagy kódolólábak eltávolításával kódolhatod.
Ellenőrzés
A CAGE CLAMP® csatlakozás érintéses vizsgálatához 1 mm átmérőjű, 735-500 vizsgálódugó használható. A vizsgálódugó határértékei: 30 V AC / 60 V DC, CAT0, 1 A; szigetelés nélküli hossza 6 mm, forrasztási csatlakozása legfeljebb 0,5 mm².
Jelölés
A csatlakozót közvetlenül vagy öntapadós jelölőszalaggal jelölheted.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
