Wago 734-102/008-000 anyacsatlakozó, 2 pólusú, 1,5 mm², 3,5 mm, CAGE CLAMP, világosszürke
RRP:835 Ft/db
648 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
604 Ft/db
nettó 476 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 734-es sorozat, CAGE CLAMP® csatlakozástechnika. A Wago 734-102/008-000 anyacsatlakozó egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A termék egy vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 9,2 × 18,9 × 18,6 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–1,5 mm². Az érintkezőfelületek ónozottak. A kompakt anyacsatlakozó 2 csatlakozási ponttal rendelkezik, kezelőszerszámmal működtethető, és biztonságos, gyors szerelést tesz lehetővé. A lábtávolság 3,5 mm.

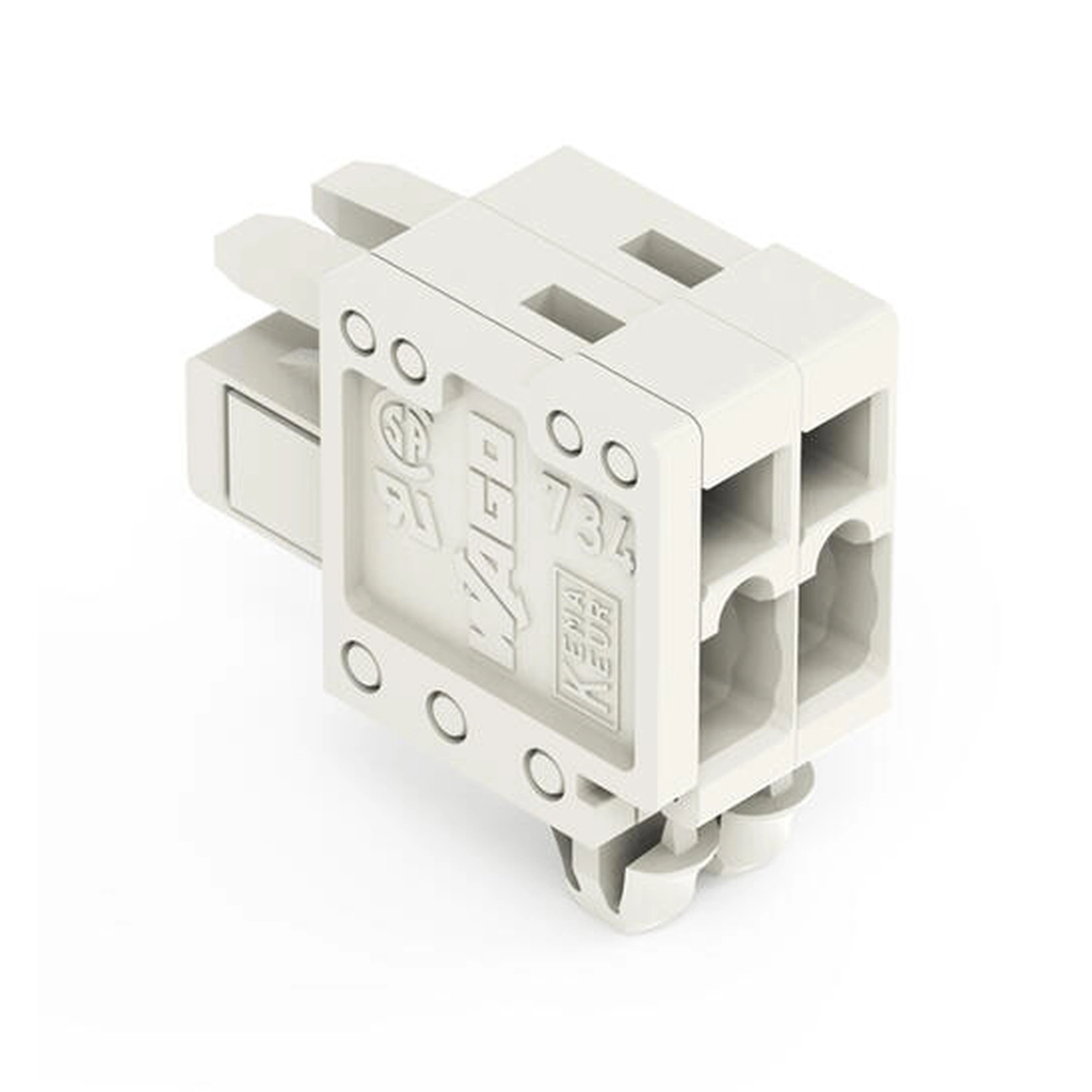

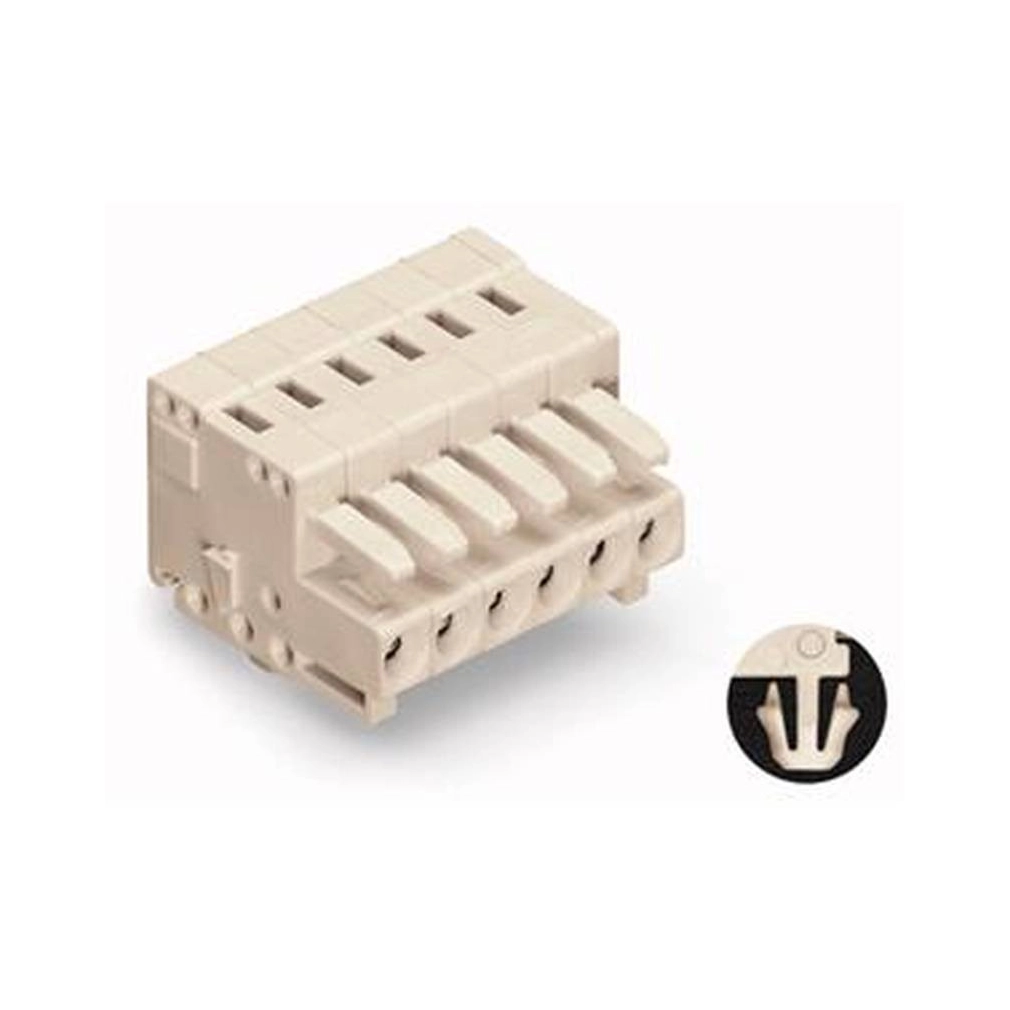

A Wago 734-102/008-000 világosszürke, kétpólusú CAGE CLAMP® anyacsatlakozó 3,5 mm lábtávolsággal és bepattintható szerelőlábbal készül, szerelőlapra rögzítéshez. Névleges keresztmetszete 1,5 mm². Méretei: 9,2 × 18,9 × 18,6 mm; a felület feletti magassága 13,4 mm.
Villamos névleges adatok
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 2 |
|---|---|
| Összes csatlakozási pont száma | 2 |
| Összes potenciál száma | 2 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 1,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékszigetelési korlátozás | 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|---|
| Érvéghüvely szükségessége | Az érvéghüvely nem kötelező; a vezetéktípushoz tartozó keresztmetszeti határok érvényesek. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |

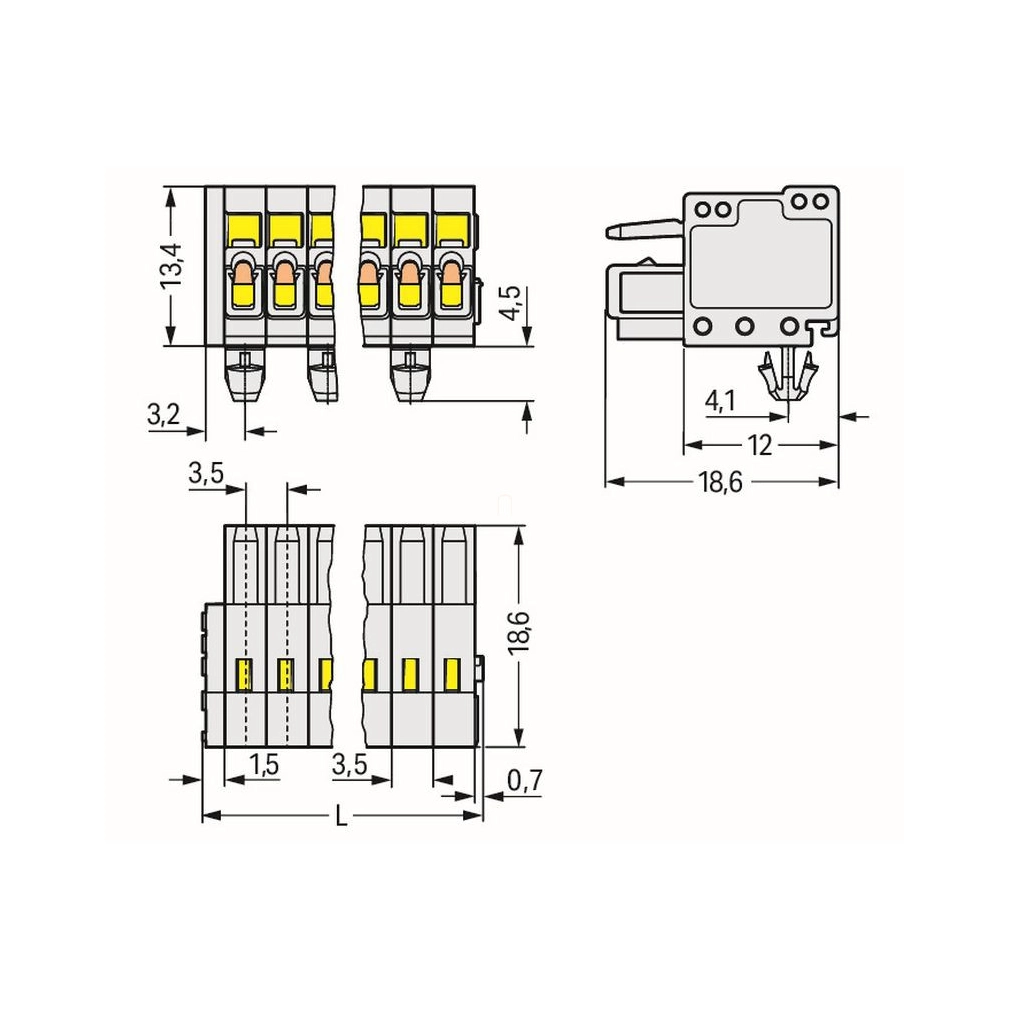

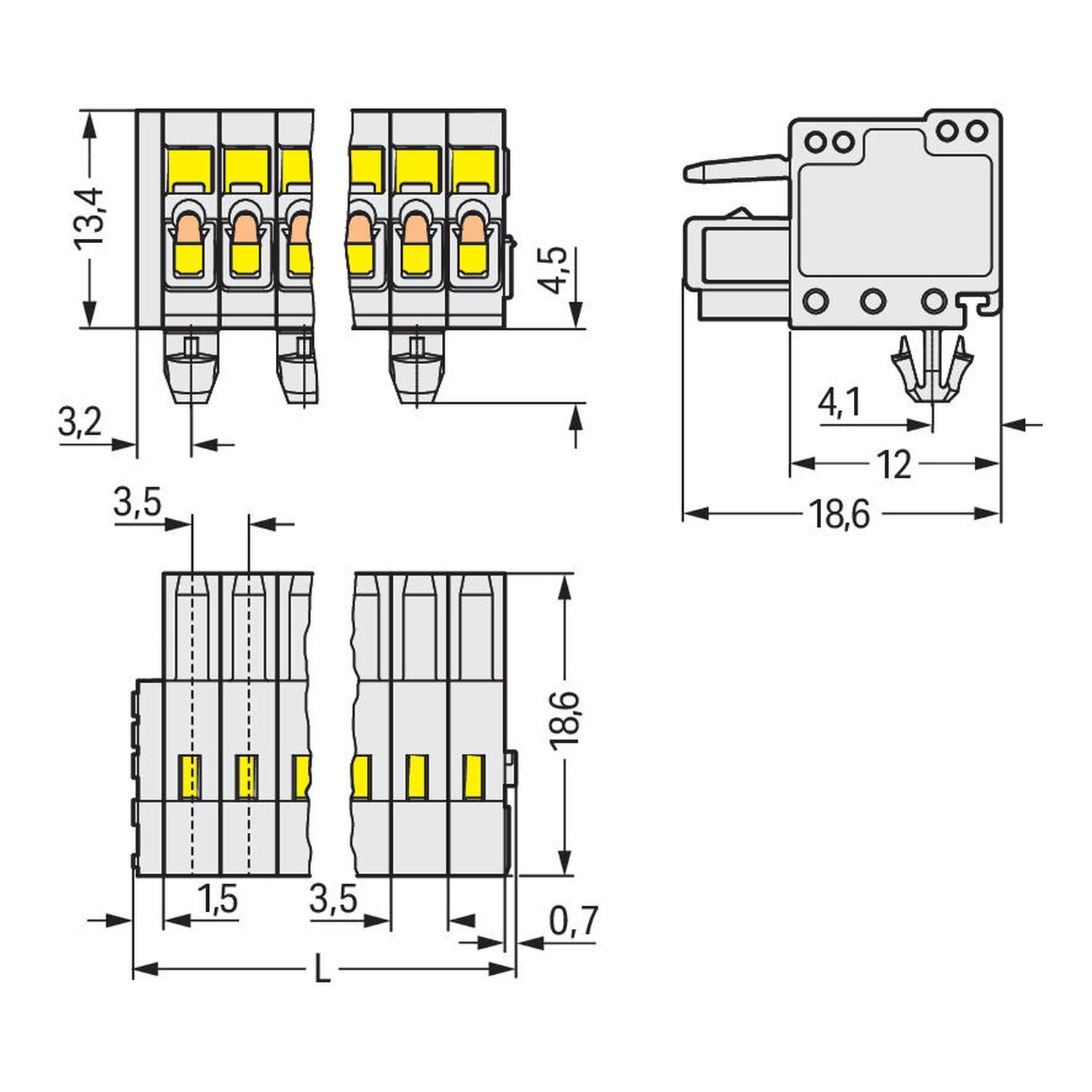

Méretek és rögzítés
| Lábtávolság | 3,5 mm / 0,138 inch |
|---|---|
| Szélesség | 9,2 mm / 0,362 inch |
| Magasság | 18,9 mm / 0,744 inch |
| Magasság a felülettől | 13,4 mm / 0,528 inch |
| Mélység | 18,6 mm / 0,732 inch |
| Készülékház lemezvastagsága | 0,6 … 1,2 mm / 0,024 … 0,047 inch |
| Rögzítés | Bepattintható láb; szerelőlapra rögzítés |

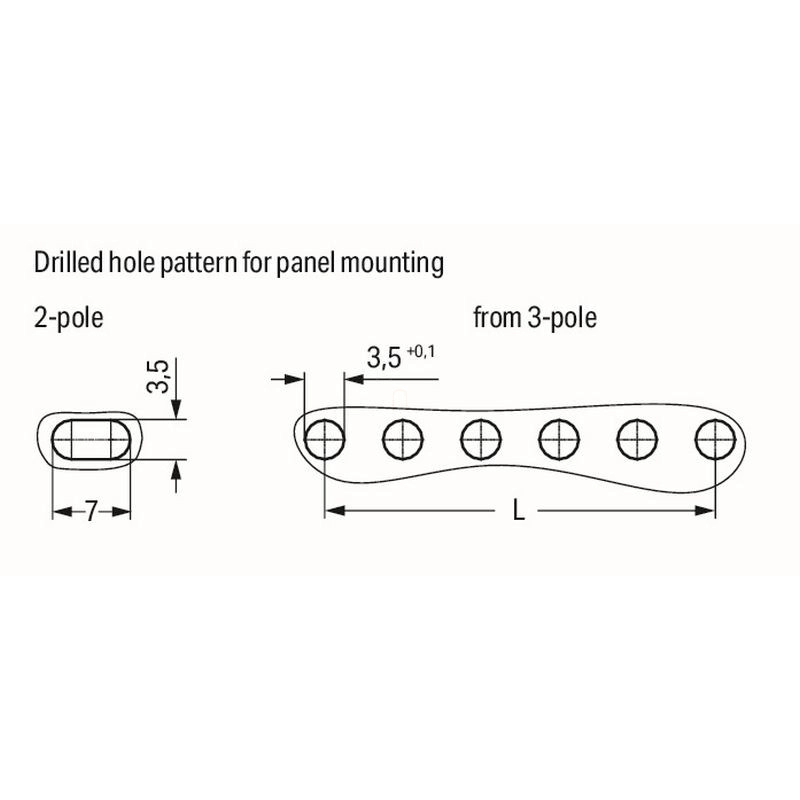

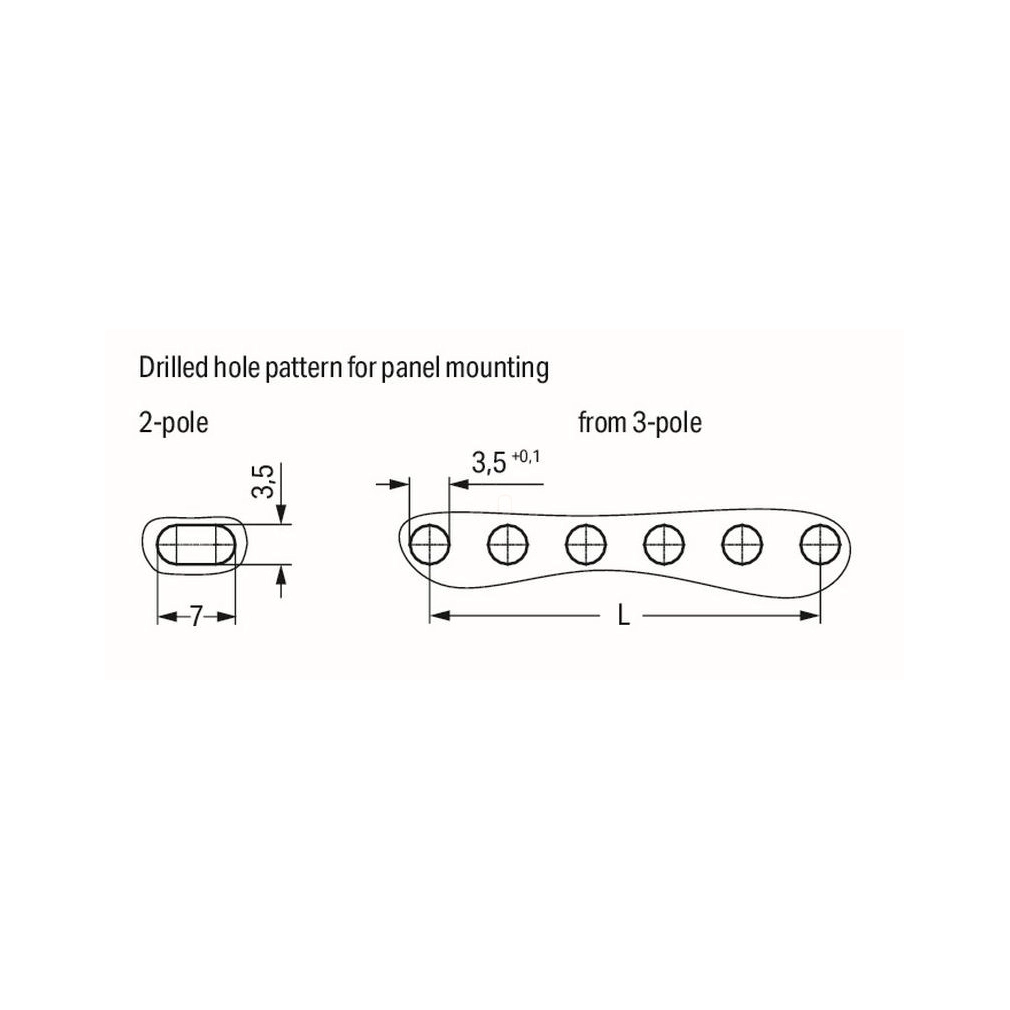

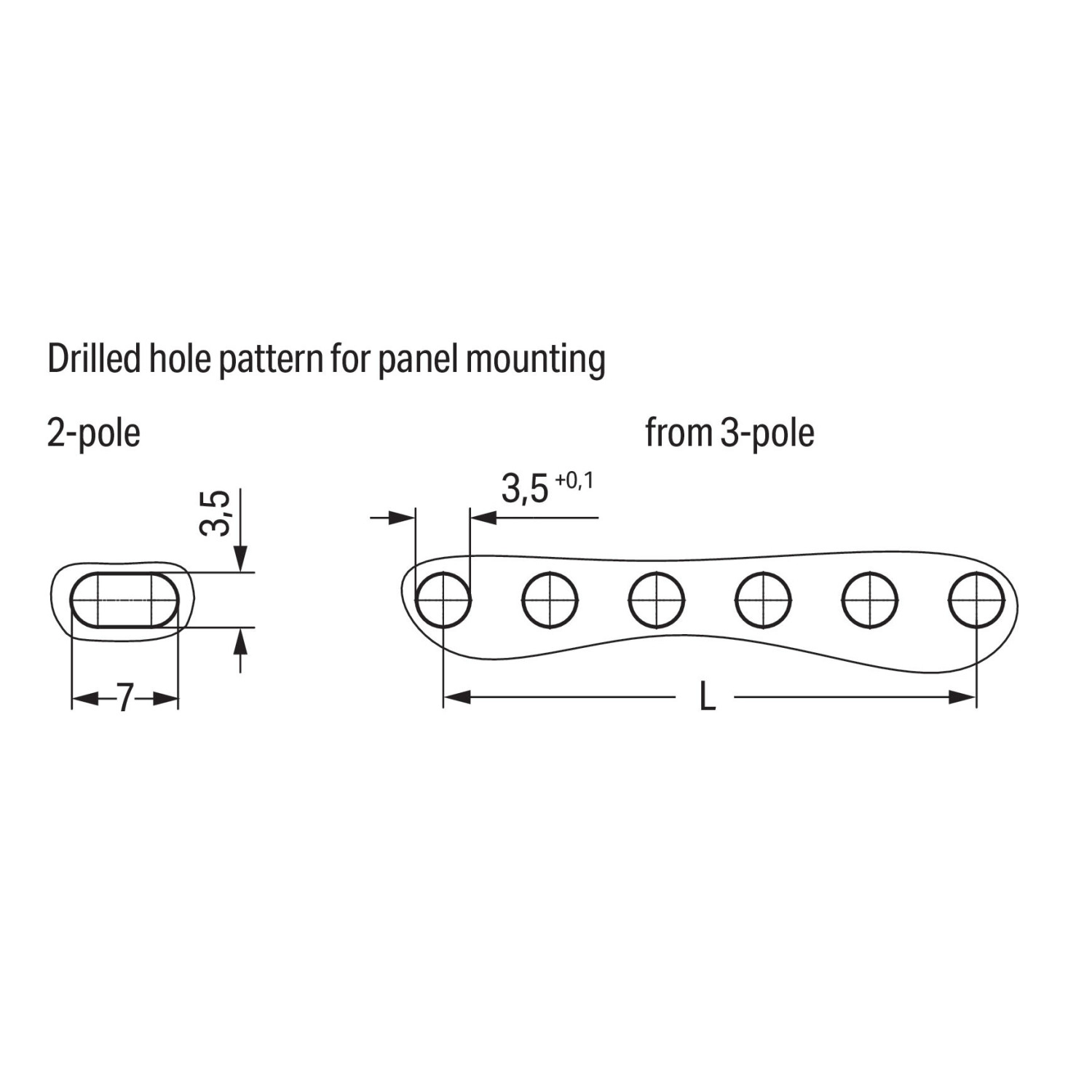

| Rögzítőfurat átmérője | 3,5 mm; +0,1 mm tűrés |
| Kétpólusú rögzítőnyílás rajzi hossza és szélessége | 7 mm × 3,5 mm |
| Szélesség képlete | Pólusszám × lábtávolság + 2,2 mm |
| Rögzítőfurat-sor L képlete, páros pólusszám | (Pólusszám − 2) × lábtávolság; a kétpólusú nyílás külön rajzon szerepel |
| Rögzítőfurat-sor L képlete, páratlan pólusszám | (Pólusszám − 1) × lábtávolság |
| További rajzi részméretek | 3,2 mm; 4,5 mm; 4,1 mm; 12 mm; 1,5 mm; 0,7 mm |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,027 MJ |
| Tömeg | 1,8 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Tanúsítványok és jóváhagyások
| CB | EN61984; NL-54190 |
|---|---|
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| BV | IEC60998; 11915/E0 BV |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarab
| 734-302 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
|---|
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 734-671 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 8 darab/szalag; világosszürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 734-231 | Működtetőszerszám; fekete |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI-és MIDI-hez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 734-230 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 734-602 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,5 mm lábtávolság; 2 pólusú; világosszürke |
| 734-127 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Adapteres családelrendezés feltétele
| Három vagy több pólus esetén | Két 209-137 DIN35-adapter; két adapter között legfeljebb 7 pólus. Ez a feltétel a legalább hárompólusú elrendezéshez tartozik; a jelen termék kétpólusú. |
|---|

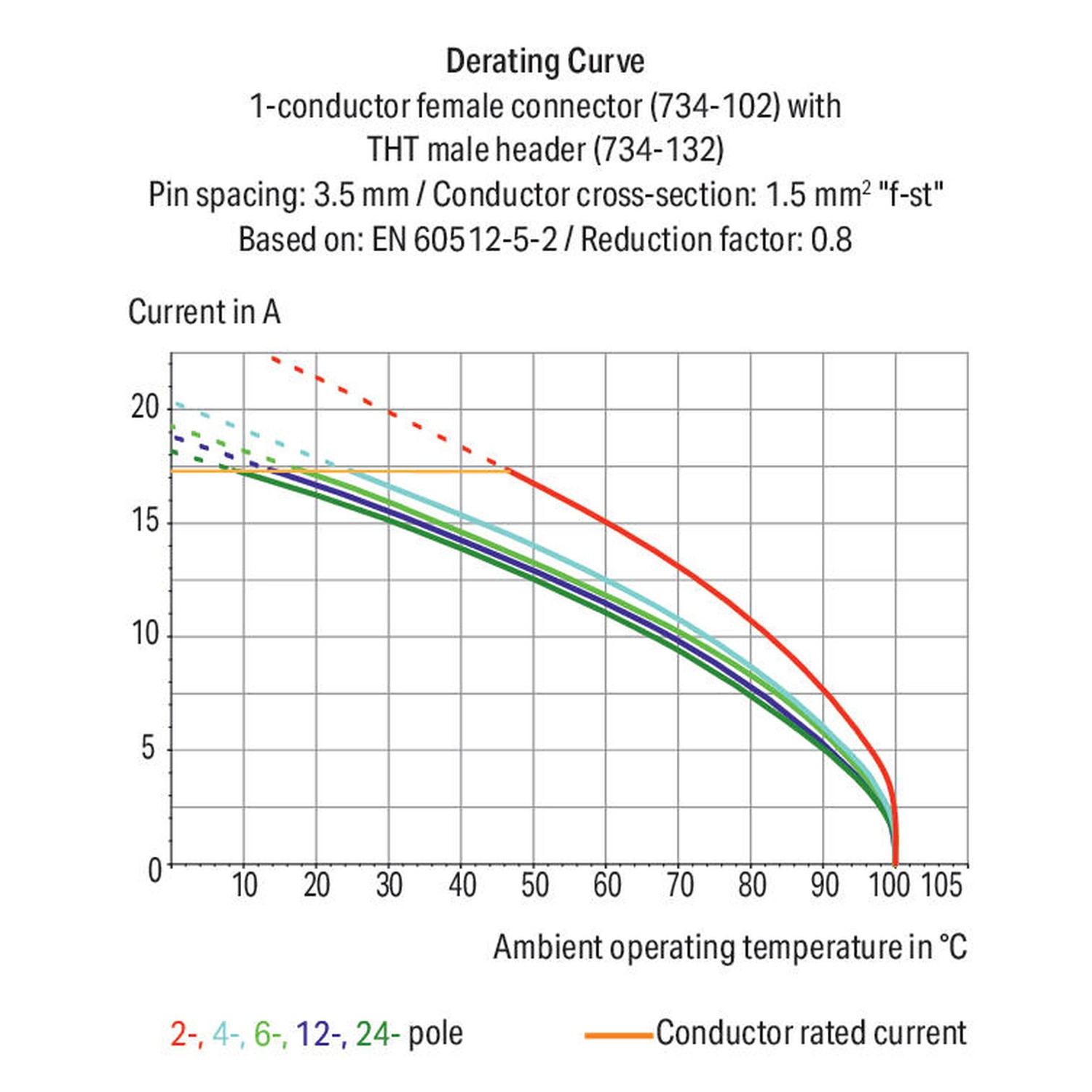

Terhelhetőségi családábra feltételei
| Ábrázolt alapcsatlakozó | 734-102 anyacsatlakozó és 734-132 THT apacsatlakozó |
|---|---|
| Ábra lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² finom elemi szálas vezeték |
| Ábra vizsgálati alapja | EN60512-5-2; csökkentési tényező: 0,8 |
| Ábra görbéinek pólusszámai | 2; 4; 6; 12; 24 |
| Ábra értelmezése | A terhelhetőség a környezeti hőmérséklettől és a pólusszámtól függ; a görbe konkrét csatlakozópárra és vezetékre vonatkozik. A névleges adatok külön táblázatban szerepelnek. |
Csomagolás
| Csomagolási mennyiség | 200 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen lemezvastagsághoz készült?
0,6–1,2 mm.
Mekkora a rögzítőfurat átmérője?
3,5 mm, +0,1 mm tűréssel; a kétpólusú nyílás rajzi hossza 7 mm.
Mekkora a csupaszolási hossz?
6–7 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-102/008-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,8 g/db
Cikkszám
4045454930653

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-102/008-000 anyacsatlakozó, 2 pólusú, 1,5 mm², 3,5 mm, CAGE CLAMP, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-102/008-000 |
| GTIN / EAN | 4045454930653 |
| Terméktípus | Bepattintható szerelőlábas CAGE CLAMP anyacsatlakozó |
Villamos névleges adatok
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
|---|---|
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL1059; B és D felhasználási csoport | 300 V; 10 A |
| UL1059; C felhasználási csoport | Nincs érték megadva |
| CSA; B és D felhasználási csoport | 300 V; 10 A |
| CSA; C felhasználási csoport | Nincs érték megadva |
Csatlakozás és alkalmazási feltételek
| Pólusszám | 2 |
|---|---|
| Összes csatlakozási pont száma | 2 |
| Összes potenciál száma | 2 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Vezetékek száma kapocspontonként | 1 |
| Névleges keresztmetszet | 1,5 mm² |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal, a bekötési ponttal párhuzamosan vagy arra merőlegesen |
| Tömör vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–1,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Vezetékszigetelési korlátozás | 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba. |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
Biztonsági feltételek
| Terhelés alatti kapcsolás és hozzáférés | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt. |
|---|---|
| Érvéghüvely szükségessége | Az érvéghüvely nem kötelező; a vezetéktípushoz tartozó keresztmetszeti határok érvényesek. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Méretek és rögzítés
| Lábtávolság | 3,5 mm / 0,138 inch |
|---|---|
| Szélesség | 9,2 mm / 0,362 inch |
| Magasság | 18,9 mm / 0,744 inch |
| Magasság a felülettől | 13,4 mm / 0,528 inch |
| Mélység | 18,6 mm / 0,732 inch |
| Készülékház lemezvastagsága | 0,6 … 1,2 mm / 0,024 … 0,047 inch |
| Rögzítés | Bepattintható láb; szerelőlapra rögzítés |
| Rögzítőfurat átmérője | 3,5 mm; +0,1 mm tűrés |
| Kétpólusú rögzítőnyílás rajzi hossza és szélessége | 7 mm × 3,5 mm |
| Szélesség képlete | Pólusszám × lábtávolság + 2,2 mm |
| Rögzítőfurat-sor L képlete, páros pólusszám | (Pólusszám − 2) × lábtávolság; a kétpólusú nyílás külön rajzon szerepel |
| Rögzítőfurat-sor L képlete, páratlan pólusszám | (Pólusszám − 1) × lábtávolság |
| További rajzi részméretek | 3,2 mm; 4,5 mm; 4,1 mm; 12 mm; 1,5 mm; 0,7 mm |
Anyagok és környezeti feltételek
| Szín | világosszürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,027 MJ |
| Tömeg | 1,8 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
Tanúsítványok és jóváhagyások
| CB | EN61984; NL-54190 |
|---|---|
| KEMA/KEUR | EN61984; 71-105522 |
| UL | UL1059; UL-US-L45172-6187124-1 |
| BV | IEC60998; 11915/E0 BV |
| DNV | TAE000016Z |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarab
| 734-302 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
|---|
Opcionális kiegészítők
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
|---|---|
| 734-671 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 8 darab/szalag; világosszürke |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 734-190 | Kombi működtető szerszám; természetes |
| 734-231 | Működtetőszerszám; fekete |
| 210-251 | Működtetőszerszám; MCS MICRO-és MINIhez CAGE CLAMP® csatl.; sárga |
| 210-250 | Működtetőszerszám; MCS MINI-és MIDI-hez CAGE CLAMP®-csatl.; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 734-191 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fekete |
| 734-230 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszintes jelölés; Öntapadó; fehér |
| 209-137 | Rögzítőadapter; használható végbakként is; 6,5 mm széles; szürke |
| 734-602 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 3,5 mm lábtávolság; 2 pólusú; világosszürke |
| 734-127 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Adapteres családelrendezés feltétele
| Három vagy több pólus esetén | Két 209-137 DIN35-adapter; két adapter között legfeljebb 7 pólus. Ez a feltétel a legalább hárompólusú elrendezéshez tartozik; a jelen termék kétpólusú. |
|---|
Terhelhetőségi családábra feltételei
| Ábrázolt alapcsatlakozó | 734-102 anyacsatlakozó és 734-132 THT apacsatlakozó |
|---|---|
| Ábra lábtávolsága és vezetéke | 3,5 mm; 1,5 mm² finom elemi szálas vezeték |
| Ábra vizsgálati alapja | EN60512-5-2; csökkentési tényező: 0,8 |
| Ábra görbéinek pólusszámai | 2; 4; 6; 12; 24 |
| Ábra értelmezése | A terhelhetőség a környezeti hőmérséklettől és a pólusszámtól függ; a görbe konkrét csatlakozópárra és vezetékre vonatkozik. A névleges adatok külön táblázatban szerepelnek. |
Csomagolás
| Csomagolási mennyiség | 200 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 10.0 | EC002638 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 734-102/008-000 anyacsatlakozó, 2 pólusú, 1,5 mm², 3,5 mm, CAGE CLAMP, világosszürke használati útmutató
Biztonsági feltételek
Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a hozzáférhető csatlakozódugók nem csatlakoztatott állapotban ne álljanak feszültség alatt.
Vezeték előkészítése
A vezetéket 6–7 mm hosszan csupaszold. Tömör és finom elemi szálas vezetékhez a tartomány 0,08–1,5 mm² / 28–14 AWG; szigetelt vagy szigeteletlen érvéghüvellyel 0,25–1,5 mm². 1,5 mm² keresztmetszetű vezeték beköthető, azonban a szigetelés átmérője miatt ezek a vezetékek nem köthetők be egy sorban a kapocspontokba.
Vezeték csatlakoztatása
A CAGE CLAMP® csatlakozást 2,5 × 0,4 mm-es csavarhúzóval működtetheted, a vezeték bekötési irányával párhuzamosan vagy arra merőlegesen. A vezeték behelyezéséhez a 734-191 működtetőkar, illetve a 210-251 vagy 210-250 működtetőszerszám is használható.
Kódolás
Az anyacsatlakozót a kódolóláb vagy kódolólábak eltávolításával kódolhatod.
Ellenőrzés
A CAGE CLAMP® csatlakozás érintéses vizsgálatához 1 mm átmérőjű, 735-500 vizsgálódugó használható. A vizsgálódugó határértékei: 30 V AC / 60 V DC, CAT0, 1 A; szigetelés nélküli hossza 6 mm, forrasztási csatlakozása legfeljebb 0,5 mm².
Jelölés
A csatlakozót közvetlenül vagy öntapadós jelölőszalaggal jelölheted.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
