Wago 733-336 THT apacsatlakozó, egyenes, 0,8 x 0,8 mm forrasztótű, 2,5 mm lábtávolság, 6 pólusú, téves összedugás ellen védett, világosszürke
RRP:739 Ft/db
573 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
534 Ft/db
nettó 420 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

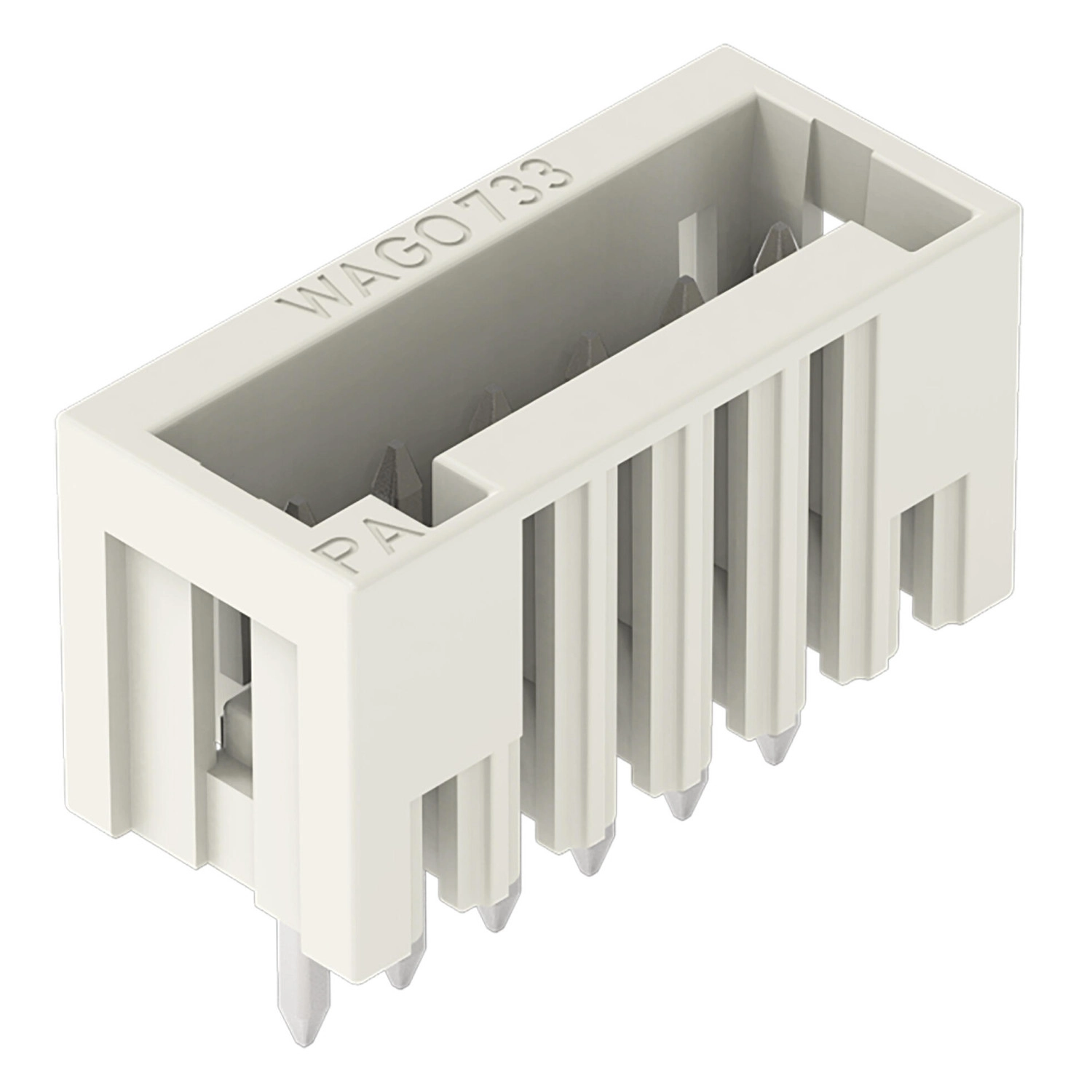

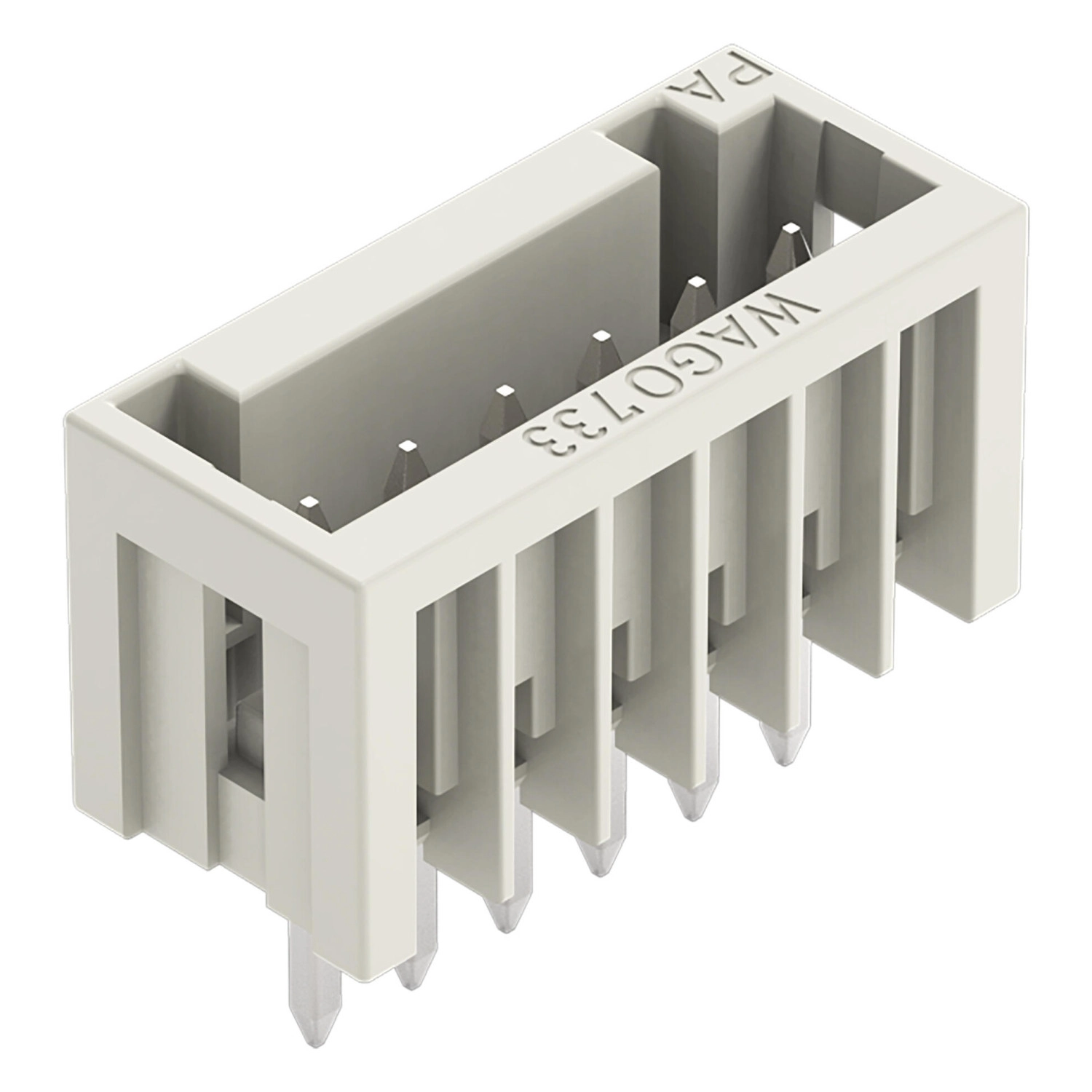

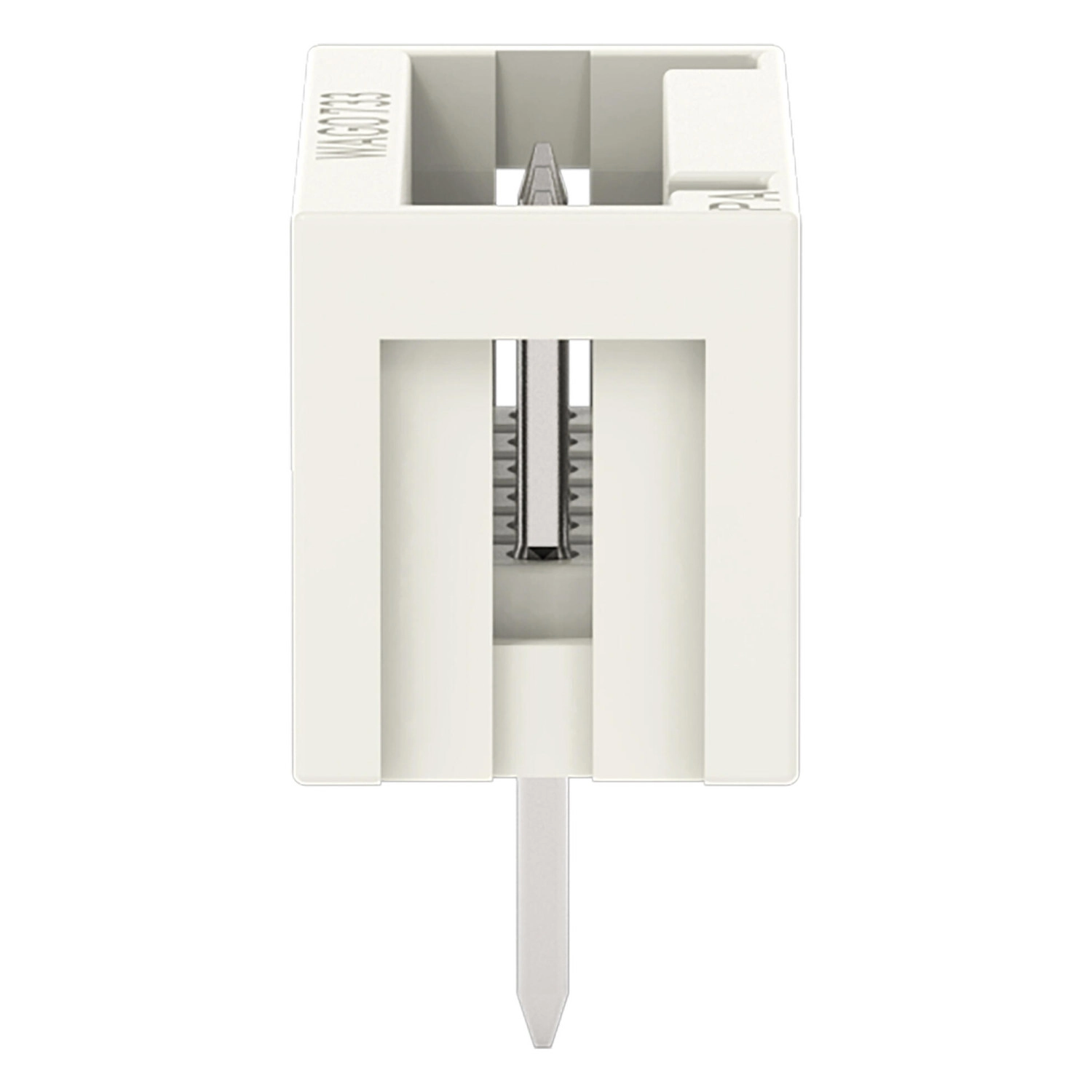

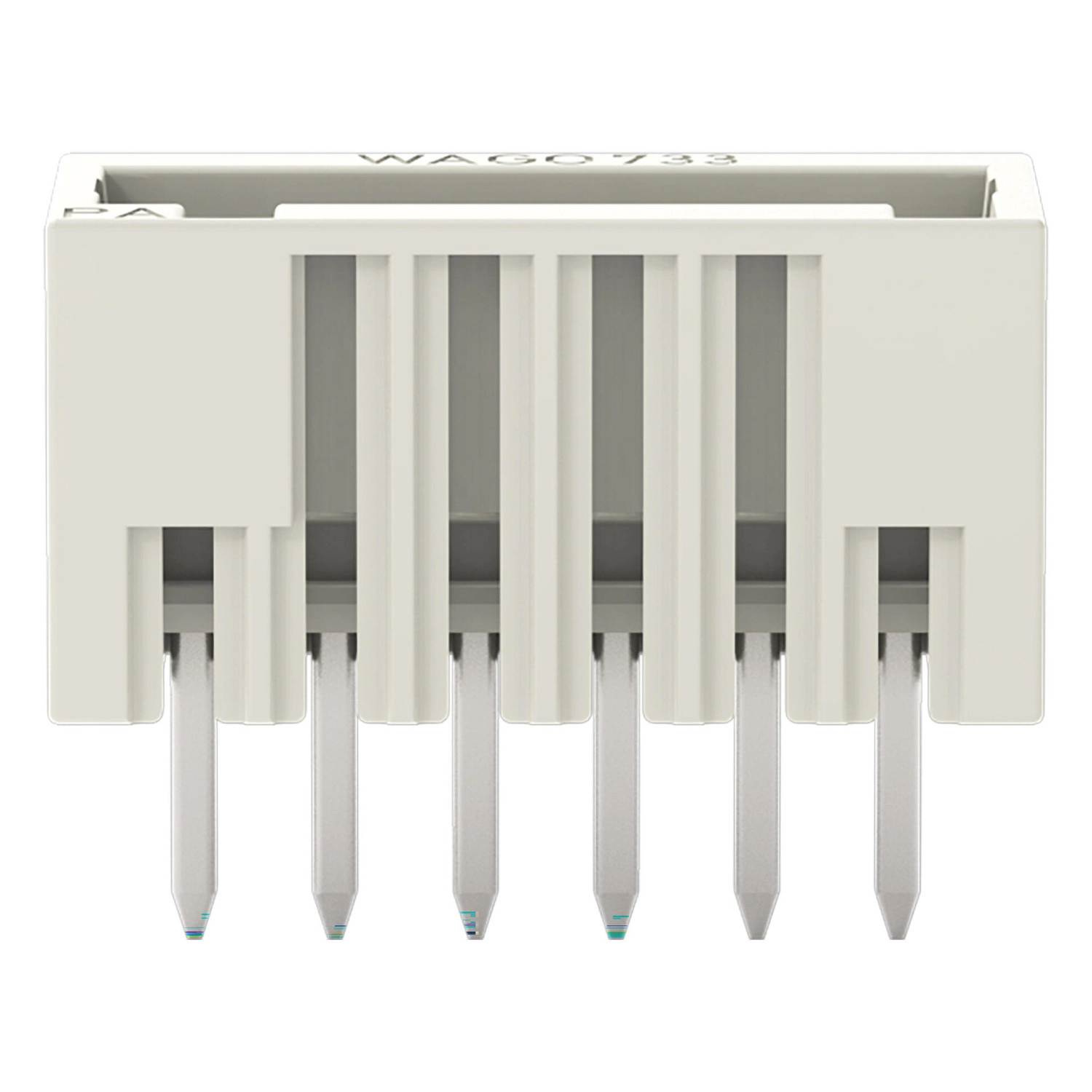

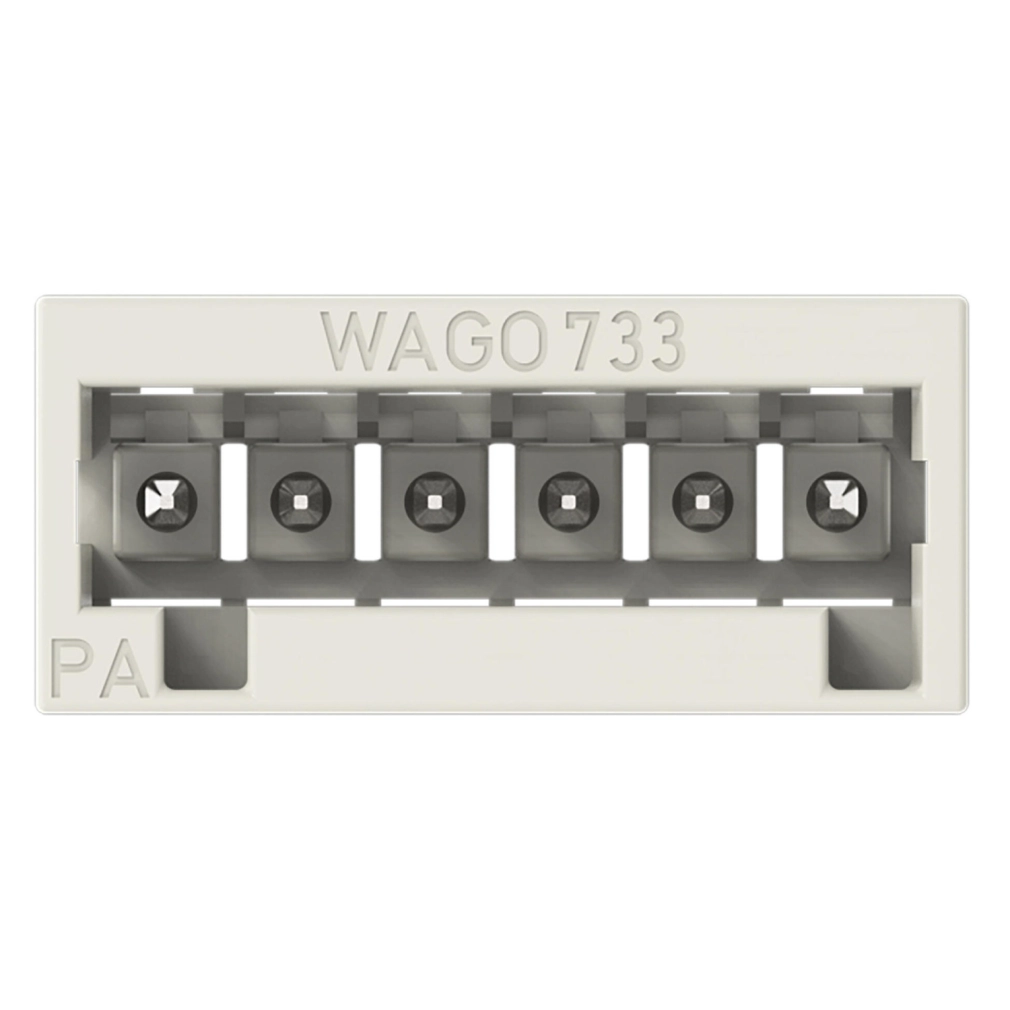

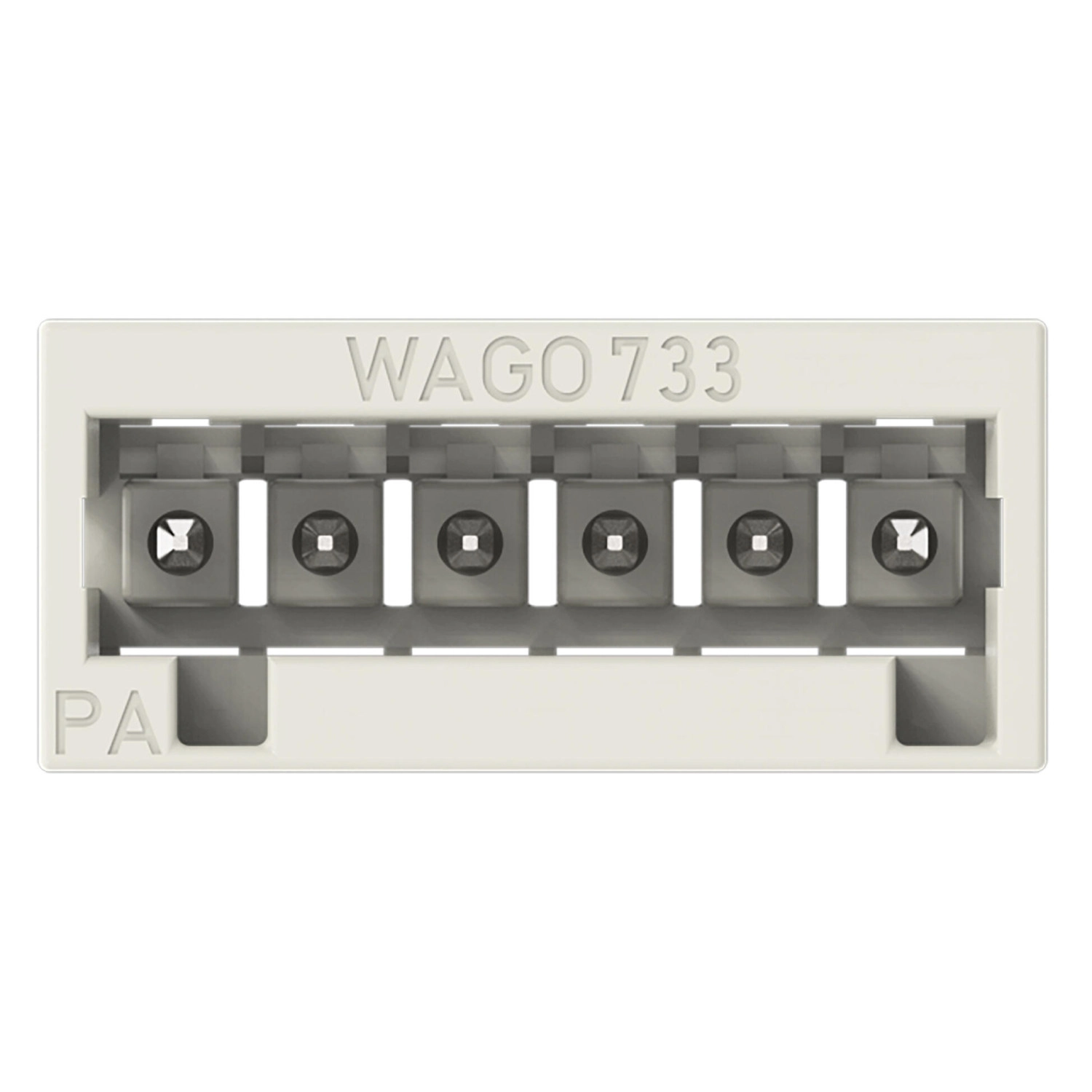

Apacsatlakozó, 733-as sorozat, világosszürke. A Wago 733-336 apacsatlakozó egyszerű, hibamentes villamos szerelést tesz lehetővé. Méretei 17,5 x 13,5 x 7,8 mm (szélesség x magasság x mélység). Az érintkezőfelület ónozott. A nyomtatott áramköri csatlakozó forrasztása THT technológiával történik. Egyszerűbb vezetékezés. Forrasztás THT technológiával. Lábtávolság: 2,5 mm. 6 csatlakozási pont. Kompakt méretek.
A Wago 733-336 világosszürke, 6 pólusú NYÁK-apacsatlakozó 2,5 mm lábtávolsággal és 0,8 × 0,8 mm-es forraszlábakkal készül. A saját forraszlábhossz 4,6 mm, a magasság a NYÁK felületétől 8,9 mm. Az IEC szerinti névleges áram 6 A; az UL1059 és CSA B felhasználási csoportban 150 V és 4 A szerepel.
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 80 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| UL1059; C és D felhasználási csoport | Nincs megadott érték. |
| CSA; B felhasználási csoport | 150 V; 4 A |
| CSA; C és D felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 6 |
|---|---|
| Összes potenciál száma | 6 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozó típusa | NYÁK-hoz |
| Kivitel | Egyenes |
| A NYÁK-hoz illesztés iránya | 90° |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | Egy vonalban az apacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|

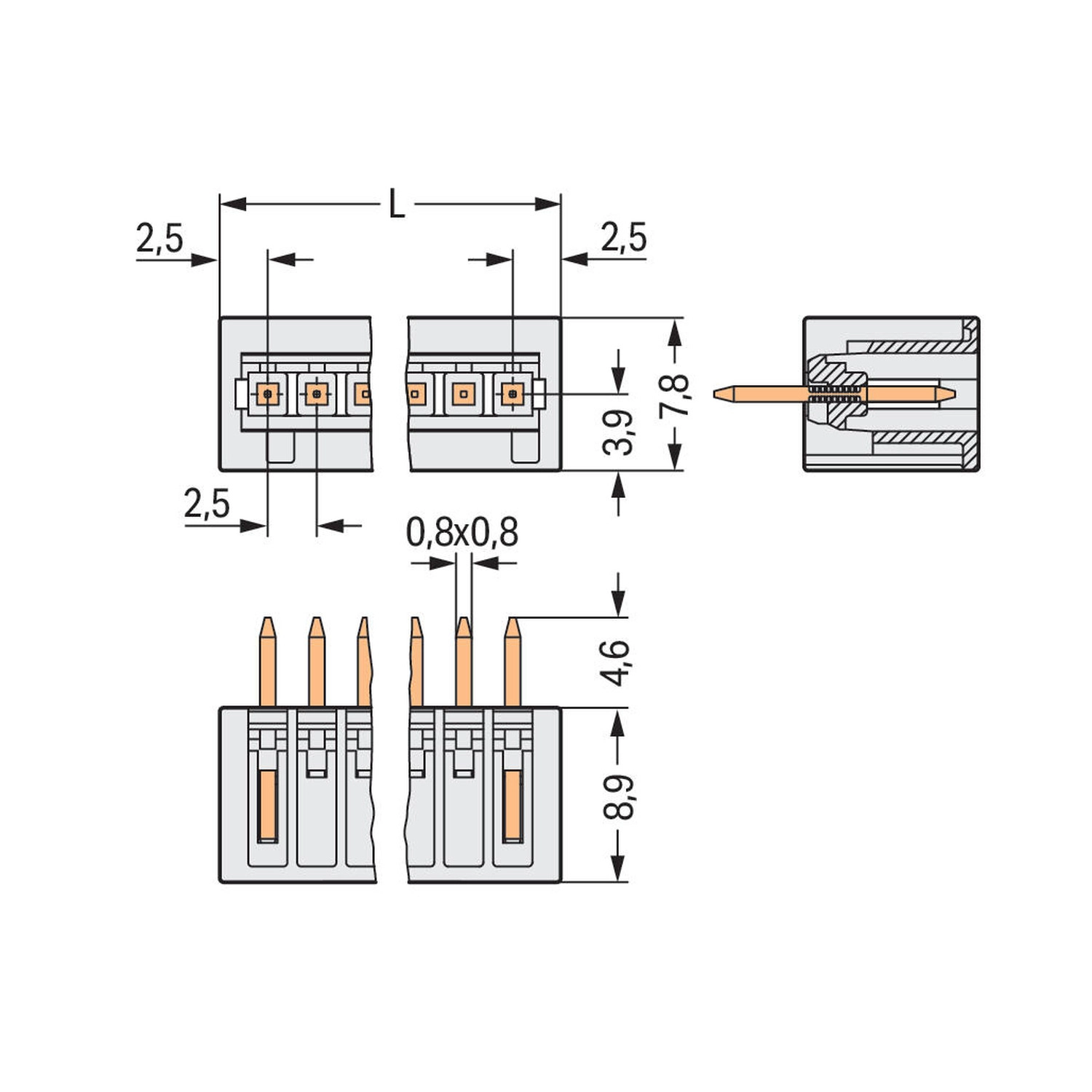

Méretek és NYÁK-csatlakozás
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 17,5 mm / 0,689 inch |
| Magasság | 13,5 mm / 0,531 inch |
| Magasság a felülettől | 8,9 mm / 0,35 inch |
| Mélység | 7,8 mm / 0,307 inch |
| Forraszláb hossza | 4,6 mm |
| Forraszláb méretek | 0,8 x 0,8 mm |
| Furat átmérője és tűrése | 1,1 mm (+0,1 mm) |
| További rajzi részméretek | 2,5; 3,9; 7,8; 8,9; 4,6 mm |

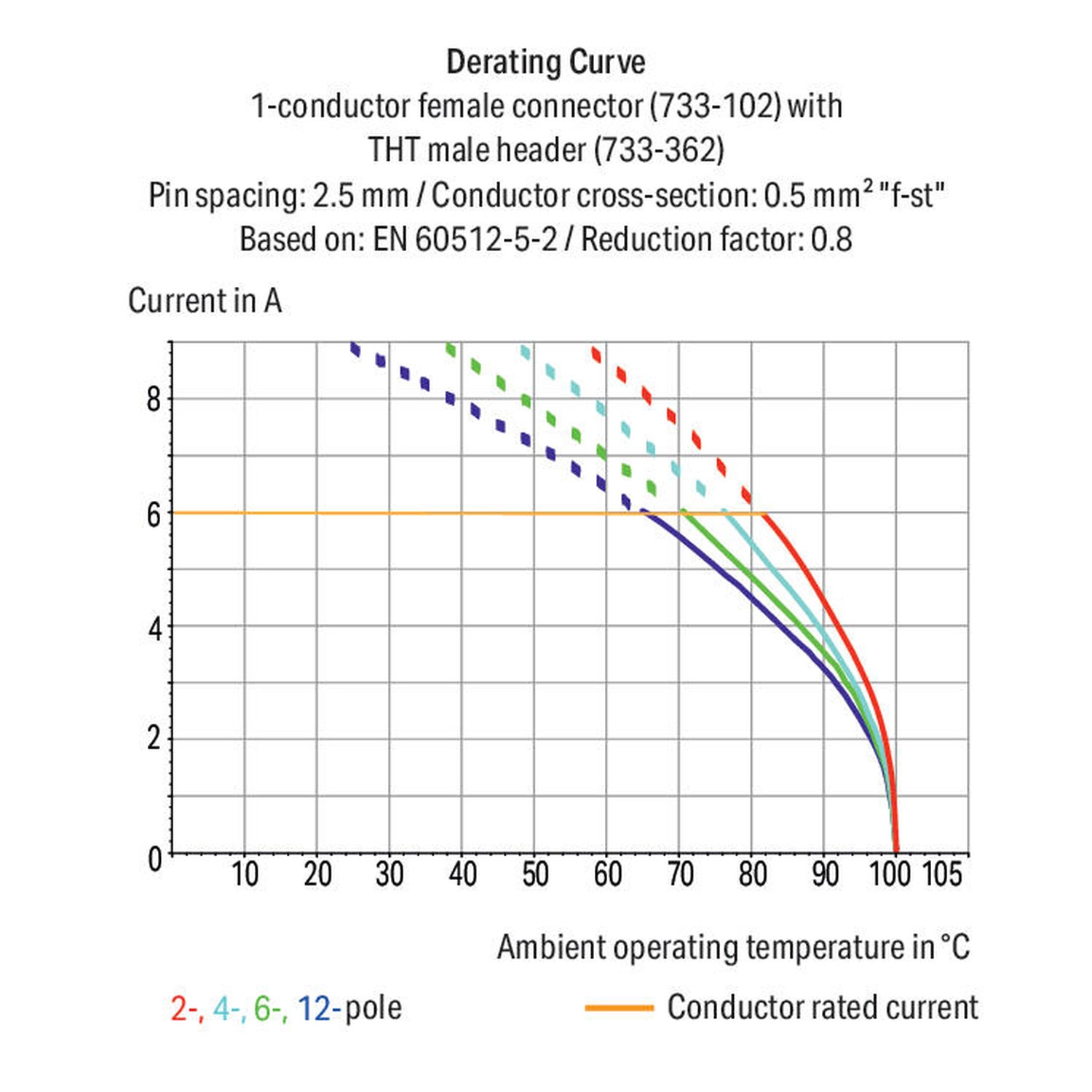

Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 733-102 egyvezetékes anyacsatlakozó és 733-362 THT apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 2,5 mm; 0,5 mm²; a görbe vezetékjelölése: f-st |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje; a saját szabványonkénti névleges értékeket és a környezeti feltételeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Anyagcsoport | I |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,013 MJ |
| Tömeg | 0,9 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Szín | Világosszürke |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-106/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; világosszürke |
|---|---|
| 733-106 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
Opcionális kiegészítők
Kivitel és alkalmazási feltételek
| THR és THT megnevezés | A termék megnevezése THR csatlakozódugó, a NYÁK-érintkező műszaki adata és a forrasztási technológiára vonatkozó leírás THT. A konkrét gyártási eljárás feltételeit a termék hivatalos dokumentációjával kell egyeztetni. |
|---|---|
| Forraszláb-változat | A saját forraszlábhossz 4,6 mm. A 3,8 mm-es forraszláb külön változatként szerepel; nem ennek a kivitelnek a mérete. |
| Azonos pólusszám | Csak azonos pólusszámú anya- és apacsatlakozók kapcsolhatók össze. |
Csomagolás
| Mennyiség | 200 db |
|---|---|
| Típus | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a forraszláb hossza?
A saját forraszláb 4,6 mm hosszú; a 3,8 mm-es méret külön változathoz tartozik.
Mekkora NYÁK-furat szerepel az adatlapon?
1,1 mm átmérőjű furat, +0,1 mm tűréssel.
Eltérő pólusszámú csatlakozók összekapcsolhatók?
Nem. Csak azonos pólusszámú csatlakozók kapcsolhatók össze.

Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
6
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
733-336
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1 g/db
Cikkszám
4050821035633
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 733-336 THT apacsatlakozó, egyenes, 0,8 x 0,8 mm forrasztótű, 2,5 mm lábtávolság, 6 pólusú, téves összedugás ellen védett, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 733-336 |
| GTIN / EAN | 4050821035633 |
| Terméktípus | egyenes NYÁK-apacsatlakozó |
Villamos névleges adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 80 V; 2,5 kV; 6 A |
|---|---|
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 160 V; 2,5 kV; 6 A |
| IEC/EN60664-1; II. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 2,5 kV; 6 A |
| UL1059; B felhasználási csoport | 150 V; 4 A |
| UL1059; C és D felhasználási csoport | Nincs megadott érték. |
| CSA; B felhasználási csoport | 150 V; 4 A |
| CSA; C és D felhasználási csoport | Nincs megadott érték. |
Csatlakozás és kivitel
| Pólusszám | 6 |
|---|---|
| Összes potenciál száma | 6 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Érintkező típusa | Apacsatlakozó/dugó |
| Csatlakozó típusa | NYÁK-hoz |
| Kivitel | Egyenes |
| A NYÁK-hoz illesztés iránya | 90° |
| NYÁK-érintkező | THT |
| Forraszláb-elrendezés | Egy vonalban az apacsatlakozó teljes hosszában |
| Forraszlábak száma potenciálonként | 1 |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen; a megnevezés szerint 100%-os |
Biztonsági feltételek
| Megszakítóképesség | Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt. |
|---|
Méretek és NYÁK-csatlakozás
| Lábtávolság | 2,5 mm / 0,098 inch |
|---|---|
| Szélesség | 17,5 mm / 0,689 inch |
| Magasság | 13,5 mm / 0,531 inch |
| Magasság a felülettől | 8,9 mm / 0,35 inch |
| Mélység | 7,8 mm / 0,307 inch |
| Forraszláb hossza | 4,6 mm |
| Forraszláb méretek | 0,8 x 0,8 mm |
| Furat átmérője és tűrése | 1,1 mm (+0,1 mm) |
| További rajzi részméretek | 2,5; 3,9; 7,8; 8,9; 4,6 mm |
Referencia-terhelési görbe feltételei
| Referencia-összeállítás | 733-102 egyvezetékes anyacsatlakozó és 733-362 THT apacsatlakozó |
|---|---|
| Referencia lábtávolsága és vezetéke | 2,5 mm; 0,5 mm²; a görbe vezetékjelölése: f-st |
| Vizsgálat és csökkentési tényező | EN60512-5-2; 0,8 |
| Ábrázolt pólusszámok | 2; 4; 6; 12 |
| Alkalmazás feltétele | A referencia-összeállítás görbéje; a saját szabványonkénti névleges értékeket és a környezeti feltételeket külön figyelembe kell venni. |
Anyagok és környezeti feltételek
| Anyagcsoport | I |
|---|---|
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,013 MJ |
| Tömeg | 0,9 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Szín | Világosszürke |
| Érintkező anyaga | Elektrolitos réz (E-Cu) |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; 2169534.01 |
|---|---|
| CCA | IEC61984; NL-31141 |
| CSA | C22.2; 1465035 |
| UL | UL1977; E45171 |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS | 24-0095975-PDA |
| DNV | TAE000016Z |
| LR | IEC61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Csatlakozó ellendarabok
| 733-106/037-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; Oldalsó zárófül; világosszürke |
|---|---|
| 733-106 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 0,5 mm²; 2,5 mm lábtávolság; 6 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
Opcionális kiegészítők
Kivitel és alkalmazási feltételek
| THR és THT megnevezés | A termék megnevezése THR csatlakozódugó, a NYÁK-érintkező műszaki adata és a forrasztási technológiára vonatkozó leírás THT. A konkrét gyártási eljárás feltételeit a termék hivatalos dokumentációjával kell egyeztetni. |
|---|---|
| Forraszláb-változat | A saját forraszlábhossz 4,6 mm. A 3,8 mm-es forraszláb külön változatként szerepel; nem ennek a kivitelnek a mérete. |
| Azonos pólusszám | Csak azonos pólusszámú anya- és apacsatlakozók kapcsolhatók össze. |
Csomagolás
| Mennyiség | 200 db |
|---|---|
| Típus | Doboz |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366930000 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-04-02 |
| eCl@ss 9.0 | 27-44-04-02 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 733-336 THT apacsatlakozó, egyenes, 0,8 x 0,8 mm forrasztótű, 2,5 mm lábtávolság, 6 pólusú, téves összedugás ellen védett, világosszürke használati útmutató
Biztonsági feltételek
Az MCS csatlakozók a DIN EN61984 szerint nem rendelkeznek megszakítóképességgel. Terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy az érinthető, szétkapcsolt csatlakozók ne álljanak feszültség alatt.
Összekapcsolás
Csak azonos pólusszámú anya- és apacsatlakozókat kapcsolj össze.
Kódolás
Az apacsatlakozó kódolásához illeszd be a kódoló kulcsot vagy kulcsokat.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
